Столешница для верстака столярного своими руками

Как смастерить столярный верстак своими руками?

Изготовление деревянных изделий различного рода является популярным и распространенным видом технического творчества. Доступность материала, инструмента и расходников позволяют выполнять сложные работы, по уровню профессионализма мало отличающиеся от заводских образцов. Обилие информации, обучающих видеоматериалов и прочих полезных источников побуждает многих пользователей приобретать инструменты и пробовать свои силы в работе по дереву.

Первое время работы производятся в случайных условиях, на табуретках или иных подставках. Затем приходит понимание необходимости иметь нормально организованное рабочее место. В особенности это актуально для владельцев частных домов, которые располагают достаточной площадью. Оптимальным вариантом является создание рабочего стола, форма и конфигурация которого отработана многими поколениями мастеров. Рассмотрим порядок действий при изготовлении классического деревянного верстака.

Как он устроен?

Верстак плотника представляет собой полностью деревянный рабочий стол, имеющий несколько основных элементов:

  • основание (подверстачье);
  • столешница (крышка);
  • дополнительные элементы.

Основным элементом является столешница. Использовать для нее обычные листовые материалы — фанеру или ДСП — не следует, так как они не обладают достаточной прочностью и жесткостью. Традиционным способом проверки надежности столешницы был удар киянкой по ее поверхности. Предметы, лежащие на ней, не должны при этом подпрыгивать. Листовые материалы этого не могут обеспечить из-за малой толщины, образующей излишнюю упругость.

Столешницу классического верстака склеивают из деревянных планок, поставленных на ребро. Толщина такого щита составляет 6-8 см. Традиция предписывает использовать буковые или дубовые доски, но в настоящее время их стало сложно отыскать, и стоимость такого верстака окажется слишком велика, поэтому можно обойтись обычной сосной. Часто столешницу собирают из двух щитов, оставляя в центральной части продольную щель. Она позволяет распиливать детали, не опирая их на край, а надежно фиксируя всей площадью на опорной поверхности.

Важно! Выбирая доски для изготовления верстака, необходимо обращать внимание на качество и состояние материала. Древесина, не прошедшая подсочку, будет постоянно выделять смолу, которая испортит обрабатываемые изделия. Важным критерием выбора также является степень влажности.

Основание верстака представляет собой две опоры рамного типа, соединенные двумя царгами. Опоры собираются максимально жестко в шип-паз на клеевое соединение. Царги вставляются в сквозные гнезда и фиксируются клиньями, которые периодически подбивают для усиления прочности. Такой способ сборки исключает расшатывание верстака и обеспечивает его неподвижность независимо от рабочих нагрузок.

  • тиски;
  • гнезда для установки упорных клиньев;
  • лоток для временного размещения инструмента;
  • дополнительная полка под основной столешницей.

Тиски столярного верстака отличаются от слесарных тем, что прижимающие поверхности сделаны из дерева. Металлические губки обычных приспособлений мнут древесину и портят заготовку, а деревянные элементы позволяют зафиксировать деталь без деформаций поверхности. На классическом верстаке имеется двое тисков, передние и задние. Первые расположены с краю длинной стороны крышки, вторые — с торца. Упоры обычно хранятся отдельно и вставляются в соответствующие гнезда по необходимости. Лоток необходим для временного размещения инструментов, чтобы они не падали на пол. Установка дополнительной полки — более позднее изобретение, которое использовалось не всеми.

Используются и другие конструкции верстаков. Встречаются образцы, крышка которых не отличается от классической, а основание имеет одну или две тумбы с дверцами и выдвижными ящиками. В результате получается гибрид слесарного и столярного верстаков, удобный для небольших мастерских. Необходимо учитывать, что традиционные модели верстаков разрабатывались давно, когда для работы использовался ручной инструмент. Форма и общее устройство крышки рассчитано под применение старых, ныне малоизвестных приспособлений. Изменились и приемы работы, требующие соответствующей организации рабочего места.

Важно! Классическая конструкция верстака предназначена для работы только ручным инструментом. Для использования электроинструмента такую крышку приходится модернизировать, изменять размеры и конфигурацию.

Чертежи и размеры

Прежде, чем приступить к созданию верстака, необходимо тщательно продумать его конструкцию и составить рабочий чертеж. В первую очередь следует определиться с размерами. Необходимо руководствоваться следующими критериями:

  • величина мастерской;
  • собственный рост, особенности телосложения (длина рук, левша или правша и т.п.);
  • размеры деталей, которые предстоит обрабатывать.

Высота верстака — сложный вопрос. Некоторые источники для определения оптимального размера рекомендуют вычитать из своего роста 70-90 см. Этот метод не учитывает длину рук или иные особенности тела. Более традиционный метод — свободно опущенные ладони должны полностью ложиться на поверхность крышки. Такой вариант удачнее рассматривает индивидуальные предпочтения человека. Важно также помнить, что работа предстоит с заготовками разного размера, требующими различной высоты опорной площадки.

Площадь крышки также необходимо тщательно продумать. Нередко выбирают слишком большие размеры столешницы, аргументируя это тем, что иногда приходится обрабатывать габаритные заготовки. Однако подобные ситуации возникают редко, а столешница большого размера занимает лишнее место в мастерской и постоянно захламлена посторонними предметами.

Определившись с габаритами, надо решить, из чего будет изготовлено основание верстака. Классический вариант полностью деревянный, но прочность металлического основания намного выше. Кроме того, если высота стола выбрана неудачно, металлическое основание гораздо легче нарастить или обрезать без потери прочности и надежности. Также надо решить, нужна ли в основании тумба для хранения инструментов или расходников.

После того, как все детали будут продуманы и определены, следует составить рабочий чертеж. Не обязательно выполнять его по всем правилам, но размеры и основные узлы надо изобразить, чтобы уточнить для себя последовательность сборки, составить спецификацию, рассчитать количество материалов и т.д. Если создание эскиза представляет слишком сложную задачу, можно воспользоваться готовыми чертежами, найденными в интернете.

Выбирая подходящий проект, необходимо учесть свои возможности и навыки. Для начинающего столяра создание сложного изделия едва ли по силам. Целесообразнее выбрать простой проект, который впоследствии будет модернизирован.

Необходимые инструменты и материалы

Рассмотрим традиционную деревянную модель верстака для столярных работ. Чтобы сделать верстак плотника, понадобятся:

  • обрезные доски из сухой выдержанной сосны. Толщина — 50 мм, ширина — 140-180 мм;
  • дисковая пила, электролобзик;
  • ручной электрофрезер с набором режущего инструмента;
  • электродрель с набором сверл;
  • ручная ножовка, стусло;
  • молоток, стамеска;
  • измерительный инструмент — линейка, угольник, рулетка;
  • столярный клей («Момент-столяр» ПВА и т.п.);
  • ваймы или струбцины с большим вылетом для склейки щитов;
  • шурупы, болты с гайками и шайбами.

Перечисленные материалы и инструменты могут быть дополнены другими комплектующими или приспособлениями в зависимости от сложности проекта и наличия навыков у мастера.

Как сделать: инструкция

Рассмотрим порядок изготовления самодельного верстака для столярных работ по классической технологии. Изменения, внесенные в конструкцию, незначительны и предназначены упростить и ускорить процесс. Для удобства разделим его на этапы, которые надо описать подробнее.

Основание

Для изготовления основания создается рама из толстых планок.

Иногда используют брус, полагая, что он значительно прочнее и надежнее.

Это ошибочная точка зрения, поскольку массив дерева склонен к короблению и растрескиванию.

Чем толще деталь, тем сильнее в ней внутренние напряжения и выше вероятность деформации. Для увеличения толщины рекомендуется использовать пачку, склеенную из двух или более досок, которые стабилизируют друг друга и компенсируют возможные изменения формы.

Для сборки понадобится нарезать 4 детали для ножек, 4 детали для верхних и нижних поперечин. Из них собирают 2 рамные конструкции. Соединение элементов проще всего выполнять вполдерева, когда на определенном участке одной детали снимается слой на половину толщины, и такое же действие выполняется на другой детали. Затем на полученные углубления наносится слой клея, детали соединяются, проверяется соблюдение прямого угла и выполняется стяжка струбцинами.

Подобным образом собирают 2 рамные конструкции, которые затем соединяют царгами. Они представляют собой две планки шириной не менее 100 мм. Соединять их с ножками можно как вполдерева, так и внакладку с помощью болтовых соединений. Основная задача — выдержать прямые углы и обеспечить параллельность всех деталей.

Столешница

Для изготовления столешницы понадобятся стяжки (ваймы) или струбцины с большим вылетом. Столешницу склеивают из планок шириной 70-90 мм (обычно разрезают вдоль обрезные доски), установленных на ребро. Рекомендуется предварительно обстрогать планки (отфуговать), чтобы склейка получилась максимально плотной, прочной и аккуратной.

Поскольку используются доски толщиной 50 мм, после острожки они будут немного тоньше — 46-48 мм. Для набора щита шириной 600 мм понадобится около 13 планок. Это немало, но прочная и неподвижная крышка не может быть создана из тонких досок.

Важно! Не следует для столешницы использовать фанеру. В сети немало рекомендаций склеить вдвое толстые фанерные листы. Такая столешница будет расслаиваться, царапать заготовки, у мастера постоянно будут занозы. Крышка из дощатого щита — оптимальный вариант.

Боковые (широкие) стороны планок покрывают клеевым слоем, прижимают друг к другу и стягивают ваймами или струбцинами. В идеале, после высыхания поверхности щитов следует обработать на стационарных строгальном и рейсмусном станках. Если такой возможности не имеется, поверхности строгают электрическим или ручным рубанком и обрабатывают шлифмашинкой. Необходимо стремиться к созданию максимально ровной плоскости.

Склеивать сразу широкий щит 600 мм не рекомендуется, правильнее изготовить две половинки по 300 мм и соединить их с технологическим зазором, позволяющим распиливать длинные детали прямо на столе. Соединяют щиты с помощью двух или трех планок, прикрепленных снизу крышки на шурупы. Толщина соединительных элементов должна обеспечивать неподвижность половинок, которая усиливается также при установке крышки на опоры (поперечины ножек).

Видео

Предлагаем Вам посмотреть интересное видео по теме.

Установка дополнительного оборудования

Верстак без дополнительных элементов представляет собой обычный стол с усиленной крышкой. Для удобства работы используются различные приспособления:

  • тиски;
  • упоры для фиксации заготовок при строгании ручным инструментом;
  • экран для размещения инструментов;
  • полки, карниз с подсветкой.

Столярные тиски — это две деревянных доски, одна неподвижная, другая перемещается винтом по двум параллельным направляющим. Основные элементы тисков:

  • винт с воротком на конце и упорной пластиной;
  • гайка, закрепленная (приваренная) к упорной пластине;
  • направляющие, жестко закрепленные на подвижной планке и проходящие сквозь неподвижную часть.

Обычно приобретают готовую конструкцию, где требуется только установить деревянные планки на металлические пластины. Упоры — это обычные деревянные штыри, которые вставляются в отверстия на крышке верстака. В настоящее время эти элементы используются мало, так как их сменили струбцины различной конструкции.

Экран — это щит с кронштейнами, на которых крепятся инструменты. Приспособление удобно тем, что все необходимые и часто используемые приспособления находятся всегда под рукой. Для изготовления применяют листовые материалы — фанеру, МДФ, ДСП и т.п. Обычно инструмент подвешивают на кронштейне (можно использовать обычные гвозди или шурупы) и обводят карандашом, чтобы впоследствии было легче их помещать на место. В продаже имеются готовые конструкции с перфорацией, которые крепят на стену позади верстака, но приобретать их нецелесообразно.

Полки и карниз с подсветкой — полезные элементы, позволяющие хранить в доступном месте различные материалы или расходники. Освещение рабочего места — важный момент, возможность непосредственной подсветки на поверхность рабочего стола позволяет повысить точность и безопасность работ.

Столярный верстак, изготовленный своими руками, дает массу возможностей ускорить работу и повысить ее качество. Принципиальное отличие от слесарных моделей заключается в материале и толщине столешницы, изготовленной из деревянных досок толщиной около 7-9 см. Такая конструкция обеспечивает неподвижность и отсутствие упругости, нежелательной при выполнении работ с электроинструментом. Остальные элементы конструкции выбирают исходя из собственных потребностей и представлений об удобстве. Основная задача — правильный выбор высоты и площади столешницы, так как от них зависит производительность и качество работы.

Столярный стол своими руками

Если главными инструментами кузнеца являются молот и наковальня, то для столяра нет ничего «роднее», чем его верстак. Именно он для людей, которые работают с деревом, одновременно может являться раскроечной площадкой и сборочным столом, упором и подставкой, приспособлением для хранения инструмента и даже, если хотите, небольшим столярным станком, а иногда и средством заработка. Эта статья рассказывает, как сделать столярные столы своими руками. Представленные в ней инструкции, фотографии и чертеж помогут смонитровать эту конструкцию даже новичку.

В первую очередь, после строительства мастерской необходимо сделать себе стол. Стол типа верстака, по сути. Это стол для работ – примерка, сборка мелких вещей из дерева (табуретки, полочки и пр.) Я его назову сборочный стол.

В действительности, второе название верстака – «сборочный стол». Но, как вы уже поняли, его предназначение выходит далеко за рамки сборочных операций. Поэтому конструкция многофункционального верстака в столярне может быть довольно замысловатой (см. чертеж ниже), а ее разработке (при отсутствии опыта) можно уделить столько же времени, сколько уходит на проектирование самой столярной мастерской.

Общее описание столярного верстака

В основе любого столярного верстака, независимо от количества операций, которые предполагается выполнять с его помощью, всегда находится обычный деревянный стол. Именно на нем мастер и будет столярничать, сверлить детали, обрабатывать поверхности, собирать деревянные безделушки в одну сложную конструкцию и удивлять окружающих своими навыками.

Хороший массивный стол – это основа. А все остальное – тиски, струбцины, ящики с инструментами и крепежными деталями – все это неизменные атрибуты самого полезного приспособления столярной мастерской.

Проект верстака

Для изготовления столярного верстака своими руками необходимо сначала разобраться с его параметрами, оптимальными именно для вас.

Читать еще:  Кузнечный флюс своими руками

Размеры верстака для работы выбираются с таким расчетом, чтобы можно было работать, стоя в полный рост и не сутулиться. Для человека среднего роста высота стола должна быть в пределах 70…90 см. Но лучше ориентироваться на особенности своей собственной анатомии. Оптимально, если верхний срез ножек будет находиться на уровне ваших опущенных рук. Когда к этой высоте добавится несколько сантиметров (толщина крышки верстака), вы поймете, что работать, стоя за таким столиком — одно удовольствие.

Крышку верстака, так же как и рабочую поверхность, лучше сделать из деревянного массива или фанеры. Есть люди, которые используют для этих целей стружечные материалы, легкие листы ДСП и т.п.. Настоятельно не рекомендуем вам брать с них пример. Это плохой проект — ведь нагрузки на поверхность конструкции могут быть вполне ощутимыми, а стружечная плита в таких условиях быстро выйдет из строя.

Я 5 лет назад от соседа получил в подарок 2 листа фанеры. Ее было решено использовать при строительстве верстака. Размер верстака определился сразу – жалко было резать такой лист. Опыт показал, что лишних сантиметров у стола не бывает. Высота определилась по высоте ладоней от пола и составила 850 мм.

В идеале, самодельный верстак должна иметь на крышке специальный лоток для хранения инструментов и заготовок из дерева, участвующих в работе, а также специальные отверстия (гнезда) для клиньев и гребенок. С помощью клиньев и (или) гребенок детали и заготовки будут закрепляться на поверхности стола. Именно на крышку следует монтировать вспомогательные зажимы (тиски) для фиксации обрабатываемых пиломатериалов.

Размеры верстака могут варьироваться в зависимости от габаритов вашей мастерской. Но, как показывает практика, оптимальные габариты крышки равны – 700 мм в ширину и 2000 мм в длину.

Опоры (ножки) верстачка можно сделать из деревянного бруса 120*120 мм, не более. Этого будет вполне достаточно для того, чтобы конструкция получилась устойчивой и не расшатывалась под воздействием грубой физической силы.

Монтаж верстака

Как показывает практика, сделать верстак не сложно. Монтаж верстака ничем не отличается от сборки обыкновенного деревянного стола. Вертикальные опоры скрепляются между собой с помощью вертикальных досок и саморезов. Рабочую поверхность следует закрепить к опорам тоже с помощью саморезов.

В целях экономии пространства столярной мастерской некоторые мастера делают самодельный верстак откидным. Он крепится на стену. Такой вид установки предполагает, что столярные работы будут выполняться только при необходимости.

У меня в прошлом, в стесненных условиях, была верстачная доска – ламинированная плита МДФ толщиной 24 мм, с размерами 1200х2200. Она имела небольшие модификации, такие как: отверстия и пазы под крепление ручного фрезера и циркулярки, врезанная вровень рама из металла с резьбовыми отверстиями для крепления линеек и усовые гайки снизу, расположенные в местах крепления ручного рубанка и сверлильного станка из дрели с коромыслом. К стенке столешница крепилась на трех шарнирах. В нерабочее время она поднималась вертикально и закреплялась на стене. Под доской, также на петлях – два треугольника из той же плиты. На них она укладывалась при работе.

Подобная конструкция – это отличный выход из ситуации, при которой внутреннее пространство мастерской сильно ограниченно. Но такой столярный стол плохо выдерживает интенсивные нагрузки, и самостоятельно изготавливаться он может только в исключительных случаях.

После того, как вы смонтируете каркас и рабочую поверхность изделия, простой столярный стол можно считать готовым. Но для того, чтобы он превратился в полноценный верстак и начать столярную деятельность, его функционал нужно слегка расширить, дополнив конструкцию специализированной оснасткой.

Учитывая особую специфику деятельности, рабочий стол столяра должен быть оснащен соответствующим оборудованием. И если необходимые инструменты всегда под рукой, то это превосходный показатель. А грамотно расположить приспособления, крепежные материалы и электроинструмент вам помогут конструктивные элементы самого верстака.

Задние и фронтальные зажимы

Задние и боковые (фронтальные) винтовые зажимы – это те элементы, без которых ни один верстак попросту не сможет выполнять свое основное предназначение. Следовательно, эту часть конструкции следует соорудить в первую очередь.

Задний зажим предназначен для фиксации пиломатериалов во время строгания. Как показано на схеме, его тисковые колодки перемещаются вдоль фронтальной кромки верстака, позволяя с помощью ходовых винтов надежно закреплять обрабатываемую заготовку.

Боковой винтовой зажим (который, ввиду его особого расположения, многие называют фронтальным) имеет такое же предназначение, как и задний зажим. И отличаются эти элементы между собой только местом своего расположения. Вот чертежи столярного стола для его самостоятельного изготовления.

Подверстачье

В условиях большого нагромождения отдельных шкафчиков, столярных станков и дополнительных приспособлений в столярке было бы просто преступлением не использовать свободное пространство под верстаком с максимальной выгодой для себя. Поэтому создание массивного основания (подверстачья) в пространстве под верхней плоскостью верстака – это удобный прием, которым многие мастера давно уже не пренебрегают, создавая дополнительные удобства.

В том-то и дело, что в конструкции верстака нижняя полка нужна обязательно (особенно на мобильном верстаке). Инструмента используется много, положить на улице во время работы его некуда. Да и в мастерской тоже неудобно – по шкафам и полкам лазить взад-вперед. Один и тот же инструмент складывать по 10 раз в час.

Подверстачье можно приспособить для хранения электроинструмента. Для пущего удобства сюда можно установить шкафчики и полочки для мелких деталей, приспособлений и ручного инструмента.

Изготовив верстак, обладающий всеми перечисленными элементами, можно начинать свою столярную деятельность. В процессе дальнейшей работы вам могут понадобиться дополнительные приспособления. Но о том, какие варианты применить и какие элементы добавить, каждый мастер сможет вполне догадаться и сам.

О том, как правильно сушить древесину, из которой впоследствии можно мастерить различные изделия на своем столярном верстаке, вы сможете узнать из нашей предыдущей статьи. Ознакомиться с практическими идеями, касающимися создания столярного верстака, вы сможете в соответствующем разделе нашего форума. Любой посетитель FORUMHOUSE может ознакомиться с правилами и особенностями эксплуатации ручной циркульной пилы, посетив специальную тему, созданную для обсуждений.

Как собрать столярный верстак своими руками

Добавил(а): Виктор Каплоухий 15 мая

Каждый домашний мастер знает, что хорошо обустроенная мастерская с устойчивым и надёжным столярным верстаком, оборудованным всевозможными приспособлениями для обработки деталей, – это половина успеха при изготовлении изделий из дерева. Конечно, рабочий стол можно купить в торговой сети. Тем не менее, рекомендуем изготовить его самостоятельно. Во-первых, это позволит получить изделие нужного размера и функциональности. Во-вторых, при постройке верстака дополнительное оборудование можно разместить наиболее рациональным образом. В-третьих, стоимость станка будет намного ниже заводского варианта, что позволит на сэкономленные деньги купить качественный инструмент. Если эти аргументы дали вам повод задуматься об изготовлении рабочего стола своими руками, то наши чертежи, инструкции и рекомендации помогут соорудить добротный, надёжный и функциональный столярный верстак.

Назначение и конструкция типового столярного верстака

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость. Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления. Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

    Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию.

Самодельный столярный верстак мобильной конструкции

Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.

Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения

Составной верстак представляет собой сооружение, которое можно подстроить под любые требования

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см.

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию. Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столярный верстак. Вид сверху

Нередко каркас, или по-другому станину верстака, изготавливают из металла. Несмотря на то, что этот материал позволяет с меньшими трудозатратами сделать конструкцию с регулируемой высотой, профессиональные столяры предпочитают полностью деревянные конструкции.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Необходимые инструменты и материалы

Фанера толщиной 18 мм является достаточно дорогим материалом (цена одного листа размером 1.5х1.5 м составляет более 700 рублей без учёта стоимости доставки). Для нашего проекта потребуется как минимум два листа этого материала. Немного сэкономить можно, если купить один, более габаритный лист размерами 2500х1250 мм. Дополнительно при возможности постарайтесь приобрести обрезки фанеры шириной не менее 300 мм, которые пойдут на усиление крышки верстака по периметру.

Дополнительно для строительства столярного станка потребуются:

  • деревянный брус сечением не менее 100х100 мм — для опор;
  • брус или рейки сечением не менее 60х60 мм — для элементов усиления каркаса;
    Выбирая пиломатериал для столярного верстака, тщательно осматривайте заготовки на предмет отсутствия сучков и трещин. Помните о том, что эти детали будут работать под длительной нагрузкой;
  • электрическая дрель с набором обычных и перьевых свёрл;
  • отрезки досок длиной не менее 1.5 м для подкладывания под струбцины;
  • столярный клей. Хороший результат можно получить, воспользовавшись отечественным клеящим составом «Момент Столяр»;
  • мебельные болты с гайками и саморезы;
  • дисковая пила;
  • столярный угольник;
  • длинное правило (не менее 2 м);
  • уровень строительный;
  • шпатель зубчатый с размером вырезанных секторов не ниже 3 мм;
  • столярные струбцины.
Читать еще:  Нужные самоделки для гаража

Струбцины, необходимые для сжимания фанерных листов при склеивании, должны быть прочными и надёжными. Если вы непрофессиональный столяр и не имеете качественного инструмента, то можно обойтись недорогими зажимными приспособлениями китайского производства. Разумеется, число подобных устройств должно быть удвоено.

Инструкция по изготовлению

  1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.

Качественное склеивание обеспечивает прижим деталей столешницы струбцинами

Чтобы правильно склеить фанерные листы, их складывают, обращая выпуклыми сторонами друг к другу.

Во избежание повреждения заготовки под струбцины подкладывают опорные доски

Склеивать фанерные листы в щит можно и без струбцин, если удастся найти идеально ровную поверхность для их укладки, а также груз достаточной массы.

Усиление боковых частей верстачного стола дополнительными фанерными полосами

Изготовление каркаса столярного верстака

Монтаж столешницы на подверстачье

Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Установка дополнительного оборудования

Настоящий столярный верстак невозможно представить без приспособлений, предназначенных для крепления обрабатываемых заготовок. В этих целях к готовой столешнице крепят тиски таким образом, чтобы их губки находились на одном уровне с поверхностью крышки. Чтобы правильно установить приспособление на верстак, тиски прикладывают к станку и отмечают места креплений. После этого сверлят отверстия диаметром 12 мм и устанавливают инструмент на станок, используя болтовое соединение с резьбой М12. Выполняя эту операцию, обязательно профрезеруйте отверстия под шайбы и головки болтов.

Вид готового изделия с установленными тисками

Если нет возможности установить стационарные тиски, можно обойтись и без них, применяя верстачные зажимы или струбцины.

Кроме тисков, на рабочем столе предусматривают упоры. Для этого в столешнице сверлят ряд отверстий. Лучшими упорами считаются детали, изготовленные из дерева, поскольку металлические приспособления могут повредить обрабатываемую деталь. Гнёзда под опорные элементы располагают на расстоянии, равном половине хода тисков. Это позволит надёжно закрепить заготовку любого размера.

Видео: Столярный верстак своими руками

Постройка столярного верстака – задача достаточно сложная. Тем не менее, собственноручно собранный станок позволит работать в удобной, комфортной обстановке. Для этого требуется не только продумать эргономику рабочего пространства и правильно подготовить проект сооружения, но и выполнять работу в полном соответствии с рекомендациями профессиональных столяров. Только тогда полученное изделие будет прочным и устойчивым, радуя своего хозяина на протяжении долгих лет службы.

Как сделать верстак, если не умеешь делать верстак! №2 «Столешница»

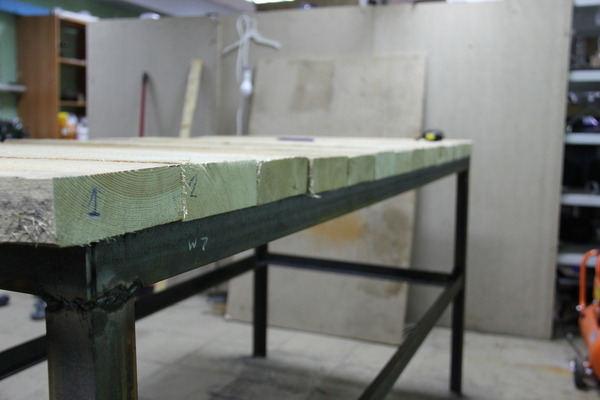

Столешницу я буду делать из 50 доски. Потому что она у меня была, а фанера слишком просто. Доски я заранее выпилил под размер и привез в мастерскую. На фотографии кажется, что они все одной толщины, это не так. Все они немного разные, немного кривые и немного индивидуальные. (это я так успокаиваю себя, увидите дальше)

Делаем разметку и дальше сверлим отверстия в угле. Как сделал разметку? Нужно мерить диагональ с уже выложенными досками, затем убирая по одной размечаем маркером и по разметке сверлим. Сверлить нужно ближе к концу угла, что бы саморезы было удобно прикручивать. По два на каждую доску, не слишком близко к краю, что бы доска не треснула.

Прикручивал я саморезами длинной 35 мм. Потому что нужно еще снять рубанком слой и не бояться, что нож найдет на метал. В запасе остается 20 мм.

Снимаем с досок небольшой. Заранее скажу, что лучше бы я купил новые доски и одной длины и одной толщины. Не было бы столько опилок и мороки.

Получаем столешницу под названием «Морская волна» или «столешница волнуется раз» и на всегда емае.

Итог: я доволен, нет правда. За ним можно работать, и более того, работать за ним приятно. Приятно потому что сделал его сам. И потому что пахнет деревом 🙂

Что бы я поменял в своих действиях: я бы все более точно просчитывал и нарисовал на бумаге чертеж. 10 раз померил и один отрезал!

Я бы не стал делать столешницу из фанеры, но доски купил и выравнивал бы не сам! Денег ушло в таком случае больше, но результат был бы лучше. (потратил я на этот стол не более 3.500 рублей.)

Черные саморезы, прям как на фотографии. Они просто удобнее. А вот белые гумно, не используйте их:)

Не буду пока покрывать лаком. Хочу поработать за таким столом. 11 плюсов прошлого поста было вполне достаточно, что бы продолжить и сделать этот пост. Как будут появляться новые сооружения и предметы достойные внимания, я буду писать и рассказать о них.

Дубликаты не найдены

Верстак? Неправильно: Ворктэйбл в стиле лофт, ручная работа, всего 59990 рублей.

это смешно) Нужно подумать, вдруг все так, как ты говоришь)

Ну если авоську шоппер продают за 4 штуки, почему не продать целый стол за 60?

мда, ну тогда действительно. Даже то, что сделал я, для стильных парней, которые крафтят в лофте вейп-машины и гироскутеры из старых скейтов и туалетной бумаги самое то. Нужно только покрасить в розово-голубой.

У меня знакомый сначала в качестве хобби делал такие вещи. Теперь за деньги. Так что в любой шутке только для шутки.

Белый саморез на фото — вообще не для дерева. Соответственно, при использовании их для крепления в доски получается лажа.

PS а сорвать можно и болт 12 мм — запросто.

На фото на самом деле не те саморезы, которые я использовал, те в столешнице. Было уже лень выкручивать только для фото.

Ну так и другие «белые». т.е. оцинкованные саморезы (как и черные, кстати) есть для разных материалов. Отличаются резьбой в первую очередь. И использовать оцинкованные или анодированные для дерева в дерево — абсолютно нормально и не хуже, чем черные.

просто они не удобные для меня были.

Я бы не стал делать столешницу из фанеры

А можно узнать почему?

Сам сейчас пытаюсь выбрать между фанерой и мебельным щитом.

На самом деле, столешницу из дерева я сделал просто потому что хотел и всегда мечтал работать с деревом, плюс это опыт работы с ним. Но, если бы спросили у меня совет, то я конечно посоветовал взять две фанеры потолще, скрутить их шурупами и запилить из такого добра стол. Потому что так проще и ничуть не хуже. Опять же, что делать на столе? Если это обычный верстак, на котором будет проводиться обычная «верстачная» XD работа, то нахрен вообще дерево (в том числе и мне) я не понимаю?! Пили из фанеры короче и не парь голову) Но, если хочешь заниматься сваркой на нем, то придется как минимум жестью обтянуть. Или отдельный небольшой столик делать.

Доски сухие и высушенные. Плюс такого верстака в том, что в любой момент я могу его переделать и исправить, если что-то пойдет не так.

У меня его не было. А цель была сделать как можно дешевле. Покупал я только угол и шурупы.

Черные саморезы рвёт на раз. Я их стараюсь использовать в ненагруженных местах. Но иногда даже шляпку отрывает при закручивании в обычную фанеру. Какие только черные саморезы где только не погупал — говно. Прикрутил струбцину к такому верстаку, начал что-то гнуть — долбить и болты оторвало.

Да, но тут нагрузка идет не на отрыв, а сверху вниз. Ну и аккуратность при использовании сохранила жизнь всем 30 шурупам. Вообщем, смотря кому как нравиться. У меня 30 черных и 30 белых было. И погнулся один именно белый.

Да, я тоже так думал и успокаивал себя)

Опечатка, 35 и 20 мм. Зачетный верстачок. Еще бы ящички выдвижные.

Ну, я планирую сделать полку, для габаритного инструмента. Исправлю опечатку сейчас, спасибо.

У верстака должна быть железная столешница, не менее 10 мм, остальное-это не верстак, а стол.

Кто это такие законы верстачные придумал?

Никаких законов, просто верстачная анархия!

Они были всегда, только нужно указывать для чего используется верстак

Слесарный верстак — устойчивый, прочный металлический каркас с металлической крышкой толщиной 4—6 мм, имеющий трёхсторонние борта. Крышка покрывается листовым железом толщиной 1—1,5 мм, фанерой, листовым текстолитом, а для выполнения лекальных и других точных работ — линолеумом.
Классический столярный верстак — стол, состоящий из подверстачья и крышки (верстачной доски). Подверстачье обычно изготовляют из мягкой древесины (сосны). Оно имеет две стойки, связанные между собой продольными брусками с помощью клиньев или винтов.
Крышку делают из сухой древесины твёрдой породы (дуба, бука и др.) толщиной 60—80 мм и покрывают олифой.

Столярный стол своими руками

Если главными инструментами кузнеца являются молот и наковальня, то для столяра нет ничего «роднее», чем его верстак. Именно он для людей, которые работают с деревом, одновременно может являться раскроечной площадкой и сборочным столом, упором и подставкой, приспособлением для хранения инструмента и даже, если хотите, небольшим столярным станком, а иногда и средством заработка. Эта статья рассказывает, как сделать столярные столы своими руками. Представленные в ней инструкции, фотографии и чертеж помогут смонитровать эту конструкцию даже новичку.

В первую очередь, после строительства мастерской необходимо сделать себе стол. Стол типа верстака, по сути. Это стол для работ – примерка, сборка мелких вещей из дерева (табуретки, полочки и пр.) Я его назову сборочный стол.

В действительности, второе название верстака – «сборочный стол». Но, как вы уже поняли, его предназначение выходит далеко за рамки сборочных операций. Поэтому конструкция многофункционального верстака в столярне может быть довольно замысловатой (см. чертеж ниже), а ее разработке (при отсутствии опыта) можно уделить столько же времени, сколько уходит на проектирование самой столярной мастерской.

Общее описание столярного верстака

В основе любого столярного верстака, независимо от количества операций, которые предполагается выполнять с его помощью, всегда находится обычный деревянный стол. Именно на нем мастер и будет столярничать, сверлить детали, обрабатывать поверхности, собирать деревянные безделушки в одну сложную конструкцию и удивлять окружающих своими навыками.

Хороший массивный стол – это основа. А все остальное – тиски, струбцины, ящики с инструментами и крепежными деталями – все это неизменные атрибуты самого полезного приспособления столярной мастерской.

Проект верстака

Для изготовления столярного верстака своими руками необходимо сначала разобраться с его параметрами, оптимальными именно для вас.

Размеры верстака для работы выбираются с таким расчетом, чтобы можно было работать, стоя в полный рост и не сутулиться. Для человека среднего роста высота стола должна быть в пределах 70…90 см. Но лучше ориентироваться на особенности своей собственной анатомии. Оптимально, если верхний срез ножек будет находиться на уровне ваших опущенных рук. Когда к этой высоте добавится несколько сантиметров (толщина крышки верстака), вы поймете, что работать, стоя за таким столиком — одно удовольствие.

Крышку верстака, так же как и рабочую поверхность, лучше сделать из деревянного массива или фанеры. Есть люди, которые используют для этих целей стружечные материалы, легкие листы ДСП и т.п.. Настоятельно не рекомендуем вам брать с них пример. Это плохой проект — ведь нагрузки на поверхность конструкции могут быть вполне ощутимыми, а стружечная плита в таких условиях быстро выйдет из строя.

Я 5 лет назад от соседа получил в подарок 2 листа фанеры. Ее было решено использовать при строительстве верстака. Размер верстака определился сразу – жалко было резать такой лист. Опыт показал, что лишних сантиметров у стола не бывает. Высота определилась по высоте ладоней от пола и составила 850 мм.

В идеале, самодельный верстак должна иметь на крышке специальный лоток для хранения инструментов и заготовок из дерева, участвующих в работе, а также специальные отверстия (гнезда) для клиньев и гребенок. С помощью клиньев и (или) гребенок детали и заготовки будут закрепляться на поверхности стола. Именно на крышку следует монтировать вспомогательные зажимы (тиски) для фиксации обрабатываемых пиломатериалов.

Размеры верстака могут варьироваться в зависимости от габаритов вашей мастерской. Но, как показывает практика, оптимальные габариты крышки равны – 700 мм в ширину и 2000 мм в длину.

Читать еще:  Осциллятор увк 7 своими руками

Опоры (ножки) верстачка можно сделать из деревянного бруса 120*120 мм, не более. Этого будет вполне достаточно для того, чтобы конструкция получилась устойчивой и не расшатывалась под воздействием грубой физической силы.

Монтаж верстака

Как показывает практика, сделать верстак не сложно. Монтаж верстака ничем не отличается от сборки обыкновенного деревянного стола. Вертикальные опоры скрепляются между собой с помощью вертикальных досок и саморезов. Рабочую поверхность следует закрепить к опорам тоже с помощью саморезов.

В целях экономии пространства столярной мастерской некоторые мастера делают самодельный верстак откидным. Он крепится на стену. Такой вид установки предполагает, что столярные работы будут выполняться только при необходимости.

У меня в прошлом, в стесненных условиях, была верстачная доска – ламинированная плита МДФ толщиной 24 мм, с размерами 1200х2200. Она имела небольшие модификации, такие как: отверстия и пазы под крепление ручного фрезера и циркулярки, врезанная вровень рама из металла с резьбовыми отверстиями для крепления линеек и усовые гайки снизу, расположенные в местах крепления ручного рубанка и сверлильного станка из дрели с коромыслом. К стенке столешница крепилась на трех шарнирах. В нерабочее время она поднималась вертикально и закреплялась на стене. Под доской, также на петлях – два треугольника из той же плиты. На них она укладывалась при работе.

Подобная конструкция – это отличный выход из ситуации, при которой внутреннее пространство мастерской сильно ограниченно. Но такой столярный стол плохо выдерживает интенсивные нагрузки, и самостоятельно изготавливаться он может только в исключительных случаях.

После того, как вы смонтируете каркас и рабочую поверхность изделия, простой столярный стол можно считать готовым. Но для того, чтобы он превратился в полноценный верстак и начать столярную деятельность, его функционал нужно слегка расширить, дополнив конструкцию специализированной оснасткой.

Учитывая особую специфику деятельности, рабочий стол столяра должен быть оснащен соответствующим оборудованием. И если необходимые инструменты всегда под рукой, то это превосходный показатель. А грамотно расположить приспособления, крепежные материалы и электроинструмент вам помогут конструктивные элементы самого верстака.

Задние и фронтальные зажимы

Задние и боковые (фронтальные) винтовые зажимы – это те элементы, без которых ни один верстак попросту не сможет выполнять свое основное предназначение. Следовательно, эту часть конструкции следует соорудить в первую очередь.

Задний зажим предназначен для фиксации пиломатериалов во время строгания. Как показано на схеме, его тисковые колодки перемещаются вдоль фронтальной кромки верстака, позволяя с помощью ходовых винтов надежно закреплять обрабатываемую заготовку.

Боковой винтовой зажим (который, ввиду его особого расположения, многие называют фронтальным) имеет такое же предназначение, как и задний зажим. И отличаются эти элементы между собой только местом своего расположения. Вот чертежи столярного стола для его самостоятельного изготовления.

Подверстачье

В условиях большого нагромождения отдельных шкафчиков, столярных станков и дополнительных приспособлений в столярке было бы просто преступлением не использовать свободное пространство под верстаком с максимальной выгодой для себя. Поэтому создание массивного основания (подверстачья) в пространстве под верхней плоскостью верстака – это удобный прием, которым многие мастера давно уже не пренебрегают, создавая дополнительные удобства.

В том-то и дело, что в конструкции верстака нижняя полка нужна обязательно (особенно на мобильном верстаке). Инструмента используется много, положить на улице во время работы его некуда. Да и в мастерской тоже неудобно – по шкафам и полкам лазить взад-вперед. Один и тот же инструмент складывать по 10 раз в час.

Подверстачье можно приспособить для хранения электроинструмента. Для пущего удобства сюда можно установить шкафчики и полочки для мелких деталей, приспособлений и ручного инструмента.

Изготовив верстак, обладающий всеми перечисленными элементами, можно начинать свою столярную деятельность. В процессе дальнейшей работы вам могут понадобиться дополнительные приспособления. Но о том, какие варианты применить и какие элементы добавить, каждый мастер сможет вполне догадаться и сам.

О том, как правильно сушить древесину, из которой впоследствии можно мастерить различные изделия на своем столярном верстаке, вы сможете узнать из нашей предыдущей статьи. Ознакомиться с практическими идеями, касающимися создания столярного верстака, вы сможете в соответствующем разделе нашего форума. Любой посетитель FORUMHOUSE может ознакомиться с правилами и особенностями эксплуатации ручной циркульной пилы, посетив специальную тему, созданную для обсуждений.

Делаем верстак своими руками

Удалось визуализировать свои намерения. Долго перебирал разные варианты компоновки и прикидывал размеры. Думаю, я нашел оптимальный для себя вариант.

Синим обозначены металлические части, желтым — деревянные.
Столешница будет изготовлена из доски толщиной 50мм, опоясанной уголком 50х50х4 и накрыта листом металла 2мм. Каркас верстака будет сварен из профильной трубы 60х40х2. Из уголка 40х40х4 будут сварены ребра жесткости. Полки и боковые панели будут сделаны из досок толщиной 30мм. Из полосы 40х4 будут сделаны направляющие для крепления боковых панелей. Ящики будут сварены из металла 2мм и установлены на мощные салазки.

Для закупки металла договорились с Диким на двоих заказать Газель, чтобы платить меньше, и в субботу в 8:30 утра, чтобы не растягивать это на весь день, отправились на металлобазу.

Погода была склизкая и с холодным ветром. Грузчик в рваном армейском бушлате, по виду страдавший от похмельного синдрома, доставал мокрый металл для разделки. Рядом в луже валялась грязная переноска с подключенной к ней болгаркой. Отрезанные куски металопроката шлепались в слякотную лужу. Рядом ожидала заказанная Газель. Светало.

Не сочтите меня маньяком, но после приезда в гараж я мыл водой и вытирал насухо чумазые подржавелые куски свежекупленного металла. Все равно его чистить перед покраской, а так с ним приятнее будет работать.

В то суровое январское утро были куплены:
1. Уголок 50х50х4 6,4 метра
2. Труба 60х40х2 24 метра
3. Уголок 40х40х4 6,75 метра
4. Полоса 40х4 8 метров
Всего 121 килограмм металла на 4000 рублей.
Теперь буду варить свой верстак.

Разделка основных деталей каркаса заняла два вечера, в общей сложности пять часов.
Всего получается, что скелет верстака будет состоять из 45 сваренных деталей.
На бирках указано что это и куда это приваривать.

Теперь можно спокойно отложить все в долгий ящик и отдаться густой зловонной липкой трясине каждодневной беспросветной рутины.

Собран силовой каркас верстака. Дальше больше.

Сварены кронштейны для панели инструментов над верстаком.

И сварена основа для самодельной столешницы.

Поперечины основы для столешницы вварены заподлицо с уголком. Для этого в поперечинах сделаны фигурные вырезы. Вот небольшой черчеж как это выглядит:

А пока обварил кронштейны панели инструментов.

Накладками из 4мм полосы усилил нагруженные стыки.

Приварил 24 кронштейна для боковых панелей. Панели будут фанерными — дешевле, чем металлические, и смотрятся лучше.

Кронштейны придают дополнительную жесткость всей конструкции.

Хочу накрыть столешницу листом металла 4мм или 5мм. На Московском проспекте есть контора, которая листы металла сразу рубит в размер. Мне нужен лист 2200х750.
Если взять лист 2500х1250, то останутся два хороших куска (2200х500 и 300х1250) или (2500х500 и 750х300), которые тоже можно нашинковать в нужные размеры.
Если кому-нибудь будут полезны такие куски, то [b]давайте кооперироваться[/b], а то одному дороговато выходит.

Из 15мм фанеры изготовил ящики. Собирал на шурупы 80мм. В каждом ящике по 20 шурупов. Получилось прочно, как я люблю.

Размер каждого ящика 0.6м х 0.7м х 0.2м

Салазки крепил сваркой. Научился приваривать жестянку 1мм к полосе 4мм электродом 3мм на токе 100 амнер. Это как ставить в кухонный комбайн автомобильный двигатель V8 объемом 3 литра. Просто ТИГ было лениво расчехлять. Тем более, что и так держится надежно.

Теперь думаю над разными вариантами фасадов.

На этом сварочный этап закончился. Впереди плотницкий и малярный. Еще по-мелочи слесарный и электропроводный.

Покраска каркаса самодельного верстака.
Попросил продавца посоветовать хорошую краску.
— Вах, какой хороший краска, мамой клянусь! — ответил он протягивая банку краски по ржавчине с металлической крошкой за 500 р.

Накрыл столешницу обрезной доской 150х40. Крепил доски к каркасу саморезами 4.0х35. Всего приименил 60 саморезов.

Немного отшлифовал поверхность чтобы лист металла лежал плотнее.

Далее обильно пропитал столешницу снизу и сверху огнебиозащитным составом. Это скорее для защиты дерева от плесени и почернения.

Политал про защиту дерева от огня. Пропитанная древесина не может сама поддерживать горение.
При нагревании пропитанной древесины, образуется оплавленная пленка, которая не горит и ограничивает доступ кислорода к поверхности. Производитель моей пропитки заявил I группу огнезащитной эффективности — высшую.

Конечно, это не позволяет варить металл прямо на поверхности верстака. Доски все равно если не загорятся, то обуглятся. Для организации сварочного поста планирую сварить съемную решетку, которая надежно защитит поверхность столешницы от теплового воздействия.

После высыхания накрою столешницу уже заготовленным листом металла 4мм.

Накрыл столешницу 4мм листом металла. Лист притягивал к деревянной основе рядами саморезов с потаенной головкой. Столешница получилась монументальной.

Щитами из 10мм фанеры закрыл лишние проемы в каркасе верстака.
На фото малярный цех.

Прописал на столешнице постоянных жильцов — точильный станок и тиски. На здоровенной столешнице они теряются.

1) Чем лучше покрыть голый металл на столешнице? Склоняюсь к преобразователю ржавчины, который создаст прочную защитную пленку и которую легко обновлять при необходимости. Может есть идеи лучше?
2) Где взять прочный стул с регулируемой высотой?

P.S. Думаю, читающим эту ветку будет интересно — буржуйский сайт с кучей идей сварных столов и прочего сварного: http://www.pinterest.com/explore/welding-table/ По ссылкам можно найти процесс изготовления всего представленного.

Все же решился и намазал столешницу преобразователем ржавчины. Мазать надо тонким равномерным слоем.

Пока столешница сохла закончил с полками в левом ящике

Ну в общем, намазать столешницу было не плохой идеей. Действительно получилась пленка, как будто лаком покрыто. Правда, покрыто не очень аккуратно, зато действительно легко восстанавливается — т.к. пленка легко растворяется новой порцией преобразователя и заново засыхает скрывая все старые повреждения.

Из большого — осталось сделать панель для инструментов и разместить на нем крепеж для всего-всего-всего.
Хочу повесить лист фанеры или цельный мебельный щит толщиной 15мм и размером 2.2 метра х 1 метр. Если у кого такой есть, предлагаю обмен на лист металла 4мм 2.2 метра х 0.5 метра (остался от столешницы).

Ну и, собственно, то, ради чего.

Класс! Больше не приходится ютиться с ручным электроинструментом на табуретках, раскладывать инструменты, крепеж, отвертки, метчики и рулетки по всем доступным полочкам и закоулкам вокруг и разыскивать их, забыв куда положил — все в одном месте и под рукой.

Монтировал панель для инструментов. Цельную, из 21 мм фанеры.

4 уголка 50х50х4 плюс фанера 21 мм плюс 16 болтов 8х40 равно вешать десятки килограммов инструментов не боясь что-нибудь сломать

Фасады для ящиков сделал из остатков 21-й фанеры

Вот и все.
Верстак мечты готов. Местами что-то вышло кривовато, но я очень доволен результатом.

Далее буду по-тихоньку размещать на панели инструменты и розетки и обживаться. Потом выложу фотографии.

Вес верстака нетто перевалил за 200 килограмм. Площаль столешницы 1,65 квадратных метров, площадь панели инструментов 2,2 квадратных метров. Суммарный объем левой и правой тумб почти один кубический метр. Особенностью верстака является то, что за ним можно сидеть при работе с ТИГ, а покрытая 4мм листом металла столешница не боится механических повреждений. Вместительные полки, ящики и панель позволяют удобно хранить практически весь имеющийся у меня инструмент, предоставляя к нему удобный быстрый доступ.
Вот такой вот самодельный верстак мечты.
Думаю, на нем еще мои правнуки поработают.

Ну и чтобы поставить жирную точку в проекте еще немного фотографий.

Саморезы вкручиваются и выкручиваются быстро и легко (при наличии шуруповерта, конечно).

Со временем довешу гаечные ключи, держатели для сверел и отверток, кронштейн для бумажных полотенец, ну и дополнительное освещение. Благо, что на двух квадратных метрах есть где развернуться. Штуку я смастерил офигенную. Доволен аки слон.

P.S. Прошло некоторое время эксплуатации верстака. Хочу поделиться впечатлениями.

Во-первых, маленькие тиски не выдержали нагрузки и лопнули.

Вместо них установлены более мощные тиски. На одном боку у них отлита пятиконечная звезда, на другом — цифры 1958 — наверное, год выпуска. Получается, им 56 лет? Надеюсь, мне они прослужат столько же. Вообще, хорошие тиски — гордость мастера.

На фотографии видно, что столешница выпирает за пределы габаритов стола совсем не много. Поэтому при креплении тисков на болты не получится подлезть снизу чтобы затянуть гайку. Я так и задумывал. Тиски и точило закреплены на столешнице с помощью анкерных болтов. Выглядит аккуратно и держится смертельно.

Во-вторых, оказалось, что глубокие ящики в правой тумбе не очень удобны. Лучше было делать их меньшего размера. Я буду придумывать внутри них какие-то органайзеры.

В остальном получилась отличная вещь. Все инструменты в одном месте, на виду и всегда готовы. На большой столешнице также есть где разложиться.

Ссылка на основную публикацию
Adblock
detector
