Рамочные антенны лучше чем антенна волновой канал

Сообщества › Радиосвязь и Радиолюбители › Блог › Трио Антенна Харченко

В г. Щекино очень плохой прием цифрового телевидения и комнатные антенны очень плохо работают. То что предлагают из комнатных антенн в местных магазинах люди чаще всего возвращают обратно и приходится приобретать уличные. Ближайшие вышки вещания п. Крапивна и г. Тула, но сигнал приходит ослаблен и стены не пробивает. Новой вышки в городе Щекино не будет. Пробовал ставить разные усилители по таблице, но нужного результата так мной и не достигнут.

Теперь подробнее о антенне Трио-антенна Харченко

Сделать три одинаковых антенны Харченко (медный провод должен быть покрыт лаком или изолировать места соприкосновения трех антенн).

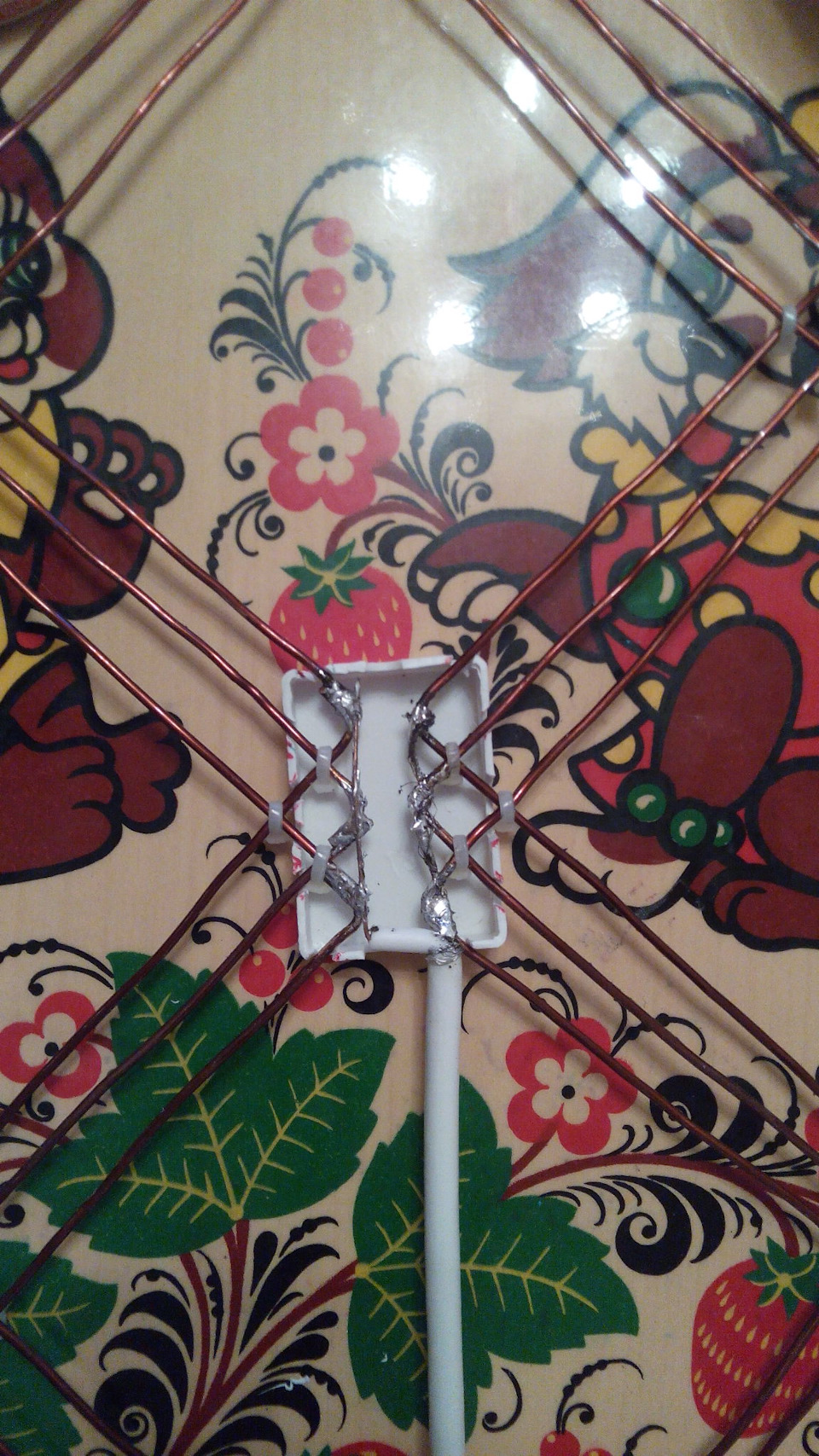

Зачистить сердцевины антенн и залудить паяльником (потом эти сердцевины будут соединены между собой)

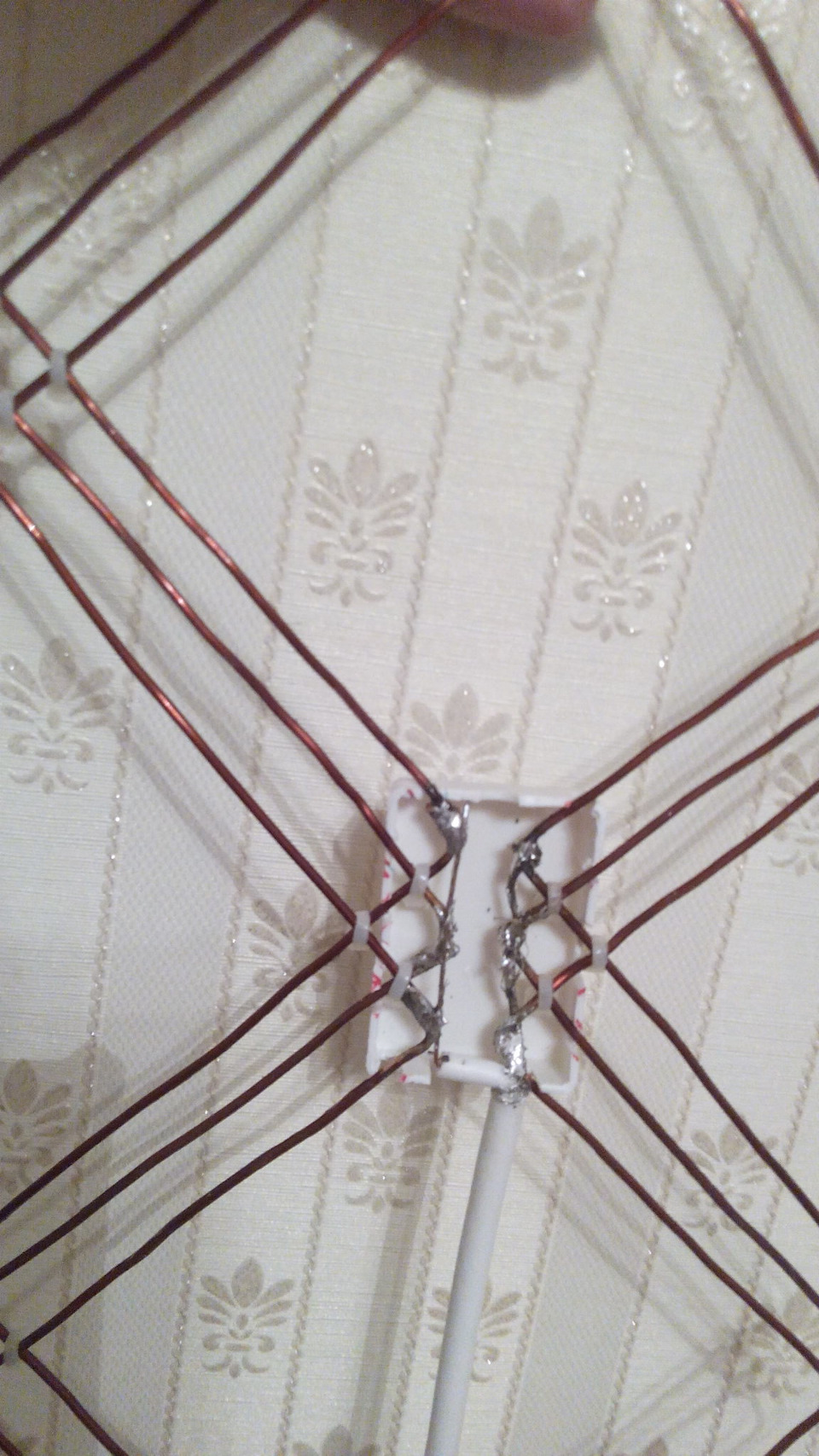

Затем положить все три антенны друг на друга вместе и совместить вниз на одинаковое расстояние

1см.-1,5см.

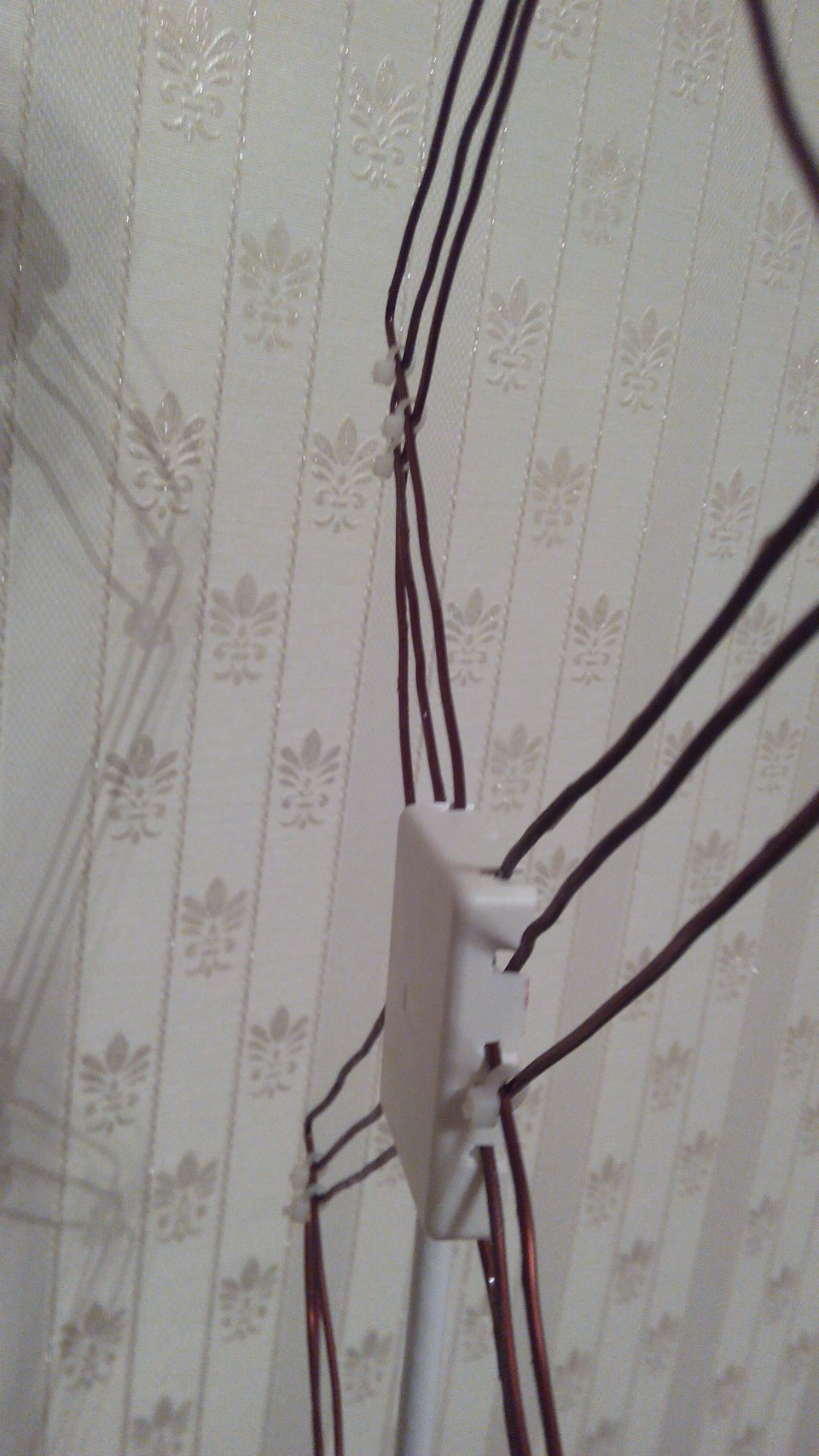

Берем обычные пластмассовые хомутики (стяжки) и скрепляем все три антенны между собой. Всего 18 шт. = слева 9 шт. и справа 9 шт.

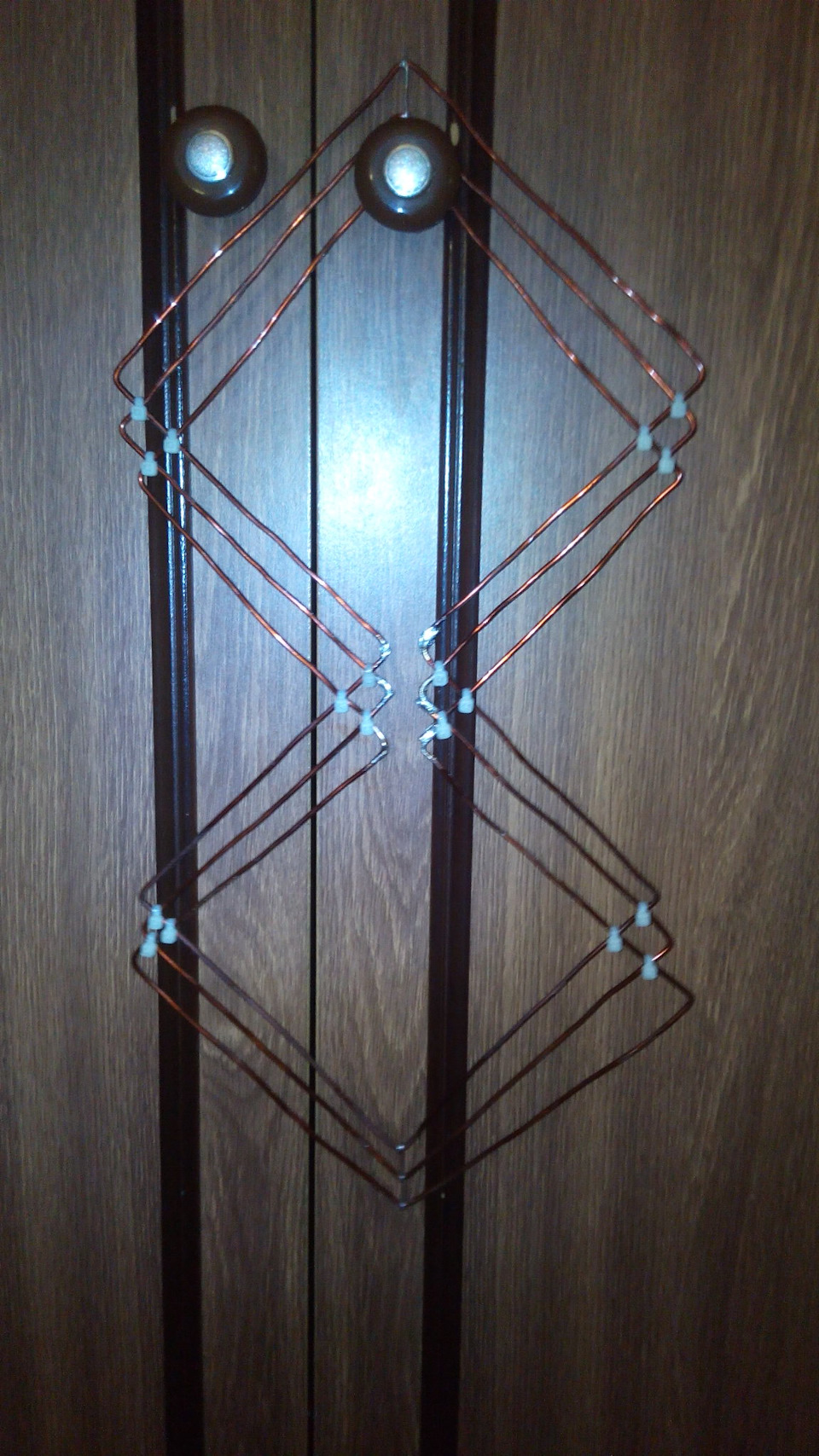

Полученную трио-антенну Харченко достаточно привесить на присосках к стеклу оконной рамы и наслаждаться цифровым телевидением DVB-T2.

Плюсы: небольшой размер и не требуется к антенне дополнительные усилитель и отражатель. Сигнал стабилен 100% и при при опущении жалюзи сигнал остается 100% (показывают оба мультиплекса (1 — 20 каналы)), а отсюда следует, что трио-антенне Харченко не требуется отражатель сигнала сзади антенны.

Смотрите также

Комментарии 54

Делал несколько таких только однорамочных. Работают отлично

Я живу в Ефремове и у меня цифровое телевидение работает от стареньких комнатных антенн, а вот к брату в Щекино какие антенны только не привозил всё безуспешно.

Насмешили с «тройной» Харченко ))
Вместо этого достаточно рассчитать антенну Харченко, раз уж так её хочется изготовить, на среднюю частоту между двумя цифровыми мультиплексами в своём городе или селе, и выполнить её из медной трубки диаметром 10…15 мм. Она будет реально широкополосной, а именно в этом фишка «тройной» антенны Х., но в разы широкополоснее из-за в разы бОльшей поверхности полотна.

А вообще, антенна Харченко безнадёжно проигрывает по усилению даже тройному, не говоря уже о счетверённом квадрате, а, учитывая потери из-за укладывания кабеля по излучающей стороне, её применять совсем нецелесообразно…

Я бы тоже посмеялся, но трио работает и меня радует

От Тулы до Щёкино всего 25 км. На спицу вязальную можно принимать. Главное, надо уметь рассчитывать её размеры ))

Я смотрю глубокие у вас познания…

Я бы тоже посмеялся, но трио работает и меня радует

У вас неверно кабель отходит от антенны Харченко, он влияет на диаграмму и портит ее. Почитайте теорию, как должно быть. И при таком расстоянии до вышки будет прекрасно работать просто штырь, сделанный из кабеля. Попробуйте, для интереса, раз уж руки правильно заточены, взять достаточно длинный кусок белого коаксиала, зачистите изоляцию на длину на 1 см больше, чем черверть волны на среднюю частоту между каналами, заверните чулок оплетки наружу на внешнюю поверхность кабеля, закрепите его конец изолентой. Осталось снять изоляцию с внутренней жилы и подрезать ее как четверть на центральную частоту. Вы получили диполь, запитанный как положено в центре, но от которого кабель отходит нетрадиционным способом. Разместить его в соответствии с поляризацией передающей антенны (вертикально или горизонтально). А вообще — у магазинных комнатных антенн слишком тонкий кабель, в котором все и остается. Можно кабель заменить на нормальный, 7 мм, и они заработают, расположенные в районе подоконника.

Теория радиоволн: антенны

Помимо свойств радиоволн, необходимо тщательно подбирать антенны, для достижения максимальных показателей при приеме/передаче сигнала.
Давайте ближе познакомимся с различными типами антенн и их предназначением.

Антенны — преобразуют энергию высокочастотного колебания от передатчика в электромагнитную волну, способную распространяться в пространстве. Или в случае приема, производит обратное преобразование — электромагнитную волну, в ВЧ колебания.

Диаграмма направленности — графическое представление коэффициента усиления антенны, в зависимости от ориентации антенны в пространстве.

Антенны
Симметричный вибратор

В простейшем случае состоит из двух токопроводящих отрезков, каждый из которых равен 1/4 длины волны.

Широко применяется для приема телевизионных передач, как самостоятельно, так и в составе комбинированных антенн.
Так, к примеру, если диапазон метровых волн телепередач проходит через отметку 200 МГц, то длина волны будет равна 1,5 м.
Каждый отрезок симметричного вибратора будет равен 0,375 метра.

Диаграмма направленности симметричного вибратора

В идеальных условиях, диаграмма направленности горизонтальной плоскости, представляет собой вытянутую восьмерку, расположенную перпендикулярно антенне. В вертикальной плоскости, диаграмма представляет собой окружность.
В реальных условиях, на горизонтальной диаграмме присутствуют четыре небольших лепестка, расположенных под углом 90 градусов друг к другу.
Из диаграммы можем сделать вывод о том, как располагать антенну, для достижения максимального усиления.

В случае не правильно подобранной длины вибратора, диаграмма направленности примет следующий вид:

Основное применение, в диапазонах коротких, метровых и дециметровых волн.

Несимметричный вибратор

Или попросту штыревая антенна, представляет из себя «половину» симметричного вибратора, установленного вертикально.
В качестве длины вибратора, применяют 1, 1/2 или 1/4 длины волны.

Диаграмма направленности следующая:

Представляет собой рассеченную вдоль «восьмерку». За счет того, что вторая половина «восьмерки» поглощается землей, коэффициент направленного действия у несимметричного вибратора в два раза больше, чем у симметричного, за счет того, что вся мощность излучается в более узком направлении.
Основное применение, в диапазонах ДВ, КВ, СВ, активно устанавливаются в качестве антенн на транспорте.

Наклонная V-образная

Конструкция не жесткая, собирается путем растягивания токопроводящих элемементов на кольях.
Имеет смещение диаграммы направленности в стороны противоположную острию буквы V

Применяется для связи в КВ диапазоне. Является штатной антенной военных радиостанций.

Антенна бегущей волны

Также имеет название — антенна наклонный луч.

Представляет из себя наклонную растяжку, длина которой в несколько раз больше длины волны. Высота подвеса антенны от 1 до 5 метров, в зависимости от диапазона работы.
Диаграмма направленности имеет ярко выраженный направленный лепесток, что говорит о хорошем усилении антенны.

Широко применяется в военных радиостанциях в КВ диапазоне.
В развернутом и свернутом состоянии выглядит так:

Антенна волновой канал


Здесь: 1 — фидер, 2 — рефлектор, 3 — директоры, 4 — активный вибратор.

Антенна с параллельными вибраторами и директорами, близкими к 0,5 длины волны, расположенными вдоль линии максимального излучения. Вибратор — активный, к нему подводятся ВЧ колебания, в директорах, наводятся ВЧ токи за счет поглощения ЭМ волны. Расстояние между рифлектором и директорами подпирается таким образом, чтобы при совпадении фаз ВЧ токов образовывался эффект бегущей волны.

За счет такой конструкции, антенна имеет явную направленность:

Рамочная антенна

Применяется для приема ТВ программ дециметрового диапазона.

Как разновидность — рамочная антенна с рефлектором:

Логопериодическая антенна

Свойства усиления большинства антенн сильно меняются в зависимости от длины волны. Одной из антенн, с постоянной диаграммой направленности на разных частотах, является ЛПА.

Отношение максимальной к минимальной длине волн для таких антенн превышает 10 — это довольно высокий коэффициент.
Такой эффект достигается применением разных по длине вибраторов, закрепленных на параллельных несущих.
Диаграмма направленности следующая:

Активно применяется в сотовой связи при строительстве репитеров, используя способность антенн, принимать сигналы сразу в нескольких частотных диапазонах: 900, 1800 и 2100 МГц.

Поляризация

Поляризация — это направленность вектора электрической составляющей электромагнитной волны в пространстве.
Различают: вертикальную, горизонтальную и круговую поляризацию.


Поляризация зависит от типа антенны и ее расположения.
К примеру, вертикально расположенный несимметричный вибратор, дает вертикальную поляризацию, а горизонтально расположенный — горизонтальную.

Антенны горизонтальной поляризации дают больший эффект, т.к. природные и индустриальные помехи, имеют в основном вертикальную поляризацию.
Горизонтально поляризованные волны, отражаются от препятствий менее интенсивно, чем вертикально.
При распространении вертикально поляризованных волн, земная поверхность поглощает на 25% меньше их энергии.

При прохождении ионосферы, происходит вращение плоскости поляризации, как следствие, на приемной стороне не совпадает вектор поляризации и КПД приемной части падает. Для решения проблемы, применяют круговую поляризацию.

Все эти факторы факторы следует учитывать при расчете радиолиний с максимальной эффективностью.

Ой, у вас баннер убежал!

Читают сейчас

Похожие публикации

  • 19 января 2017 в 09:12

Как избежать самовозбуждения усилителя сотовой связи

Излучение сотовой связи: опасно?

Операторы сотовой связи США могут начать блокировать рекламу

Заказы

AdBlock похитил этот баннер, но баннеры не зубы — отрастут

Комментарии 45

Ждем статью изготовление и упрощенный расчет антенн дома.

Интересная статья, но хотелось бы по больше практических знаний скажем для радио любителей и скажем готовые расчеты для типовых антенн для свободных(без лицензионных) частот 433/868/2400 МГц.

Тьфю, сам проглядел:
1- фидер, 2-рефлектор, 4 — активный вибратор, 3- директоры.

Странная нумерация на картинке 🙂

информации, что полезного можно почерпнуть из диаграммы направленности

Куда самый узкий лепесток вытянут — туда основная мощща передатчика и бьёт

как могут наушники быть антенной для приема FM-радиостанций (как-то подбирается длина шнура?)

вопрос непонятен, потому и ответ такой: длина никак не подбирается, для fm-диапазон (88-108 МГц) достаточно длины проводника около 1м. А наушники служат антенной, т.к. просто заведены на УВЧ приёмника.

как делают антенны WiFi из банок для кофе

Симметричный вибратор
В простейшем случае состоит из двух токопроводящих отрезков, каждый из которых равен длине волны(1/2 или 1/4)
Так, к примеру, если диапазон метровых волн телепередач проходит через отметку 200 МГц, то длина волны будет равна 1,5 м.
Каждый отрезок симметричного вибратора будет равен 1,5 метра.

Когда-то интересовался телевизионными и УКВ-радиовещательными антеннами. Что-то не припомню, чтобы где-либо рекомендовались симметричные вибраторы общей длинной отличной от половины длинны волны. На картинке в статье изображен полуволновой разрезной вибратор, где четко указана его длина — λ/2, где λ-это длина волны.

Точно помню, как сам делал радиоантенну для УКВ радио на 88-107МГц, то брал за середину 100МГц, (с усилителем и приемником Т-7111 слушал рижские FM-радиостанции на удалении 150Км «в яме») общая длина вибратора получалась 1,5м (длина волны(м)=300/частота(МГц))

Нынче термин«Волновой канал» редко встречается, чаще такие антенны называют «яги» или Yagi.

Диаграммы симетричного вибратора, в зависимости от длины уса

КУ вы уже написали — 15 dBi
dBi — коэффициент усиления в децибелах по отношению к не направленной антенне (изотропной).
А выбирать готовую антенну нужно по следующим параметрам
1) Коэффициент усиления — чем больше тем лучше
2) Раскрыв главного лепестка в горизонтальной и вертикальной плоскости (указывается в градусах, направление максимально излучения). Тут выбирать исходя из задач и размещения, так же следует помнить, что чем уже луч — тем больше КУ.
3) Рабочая полоса частот (должна соответствовать полосе частот сигнала)
4) входное сопротивление антенны (должно быть точно равно выходному сопротивлению передатчика). В случае рассогласования входного и выходного сопротивлений, в лучшем случае снизится эффективность антенны, в худшем можно повредить выходные каскады передатчика.

Для Wi-Fi бытовых антенн последние два параметра по умолчанию согласованы с сетевыми картами (разве что диапазон придется выбрать 2,4 или 5 ГГц, но последний в Украине запрещен, не знаю как у вас). Так же следует помнить, что Wi-FI карта — это приемопередатчик и кроме антенны обращать внимание на мощность передатчика и чувствительность приемника (обычно задаются в dBm (дБм), чем больше первое и чем меньше второе — тем выше качество сигнала получится в итоге.

Антенна для телевизора своими руками

Примеры известны, когда своими руками изготавливали спутниковые антенне. Однажды завод, работающий на оборонку, выпустил брак, клерки ничего не придумали лучше сбыта населению через магазин детских игрушек: выставили санки для малышей. Товар расхватали мгновенно, когда между местными радиолюбителями прошел слух: возможно задешево купить спутниковую антенну для телевизора. Фокус на доли миллиметра сбит, форм-фактор не выдержан досконально, снижен парой дБ коэффициент усиления! Названный факт мало волновал радиолюбителей, получивших в руки антенны-параболоиды дециметрового диапазона. Намного круче «волновых каналов», четвертьволновых вибраторов. Антенна для телевизора своими руками? Легко – если найдете санки неподалеку…

Прежде чем делать антенну своими руками

Перво-наперво учтите: сегодня государственное вещание заменяют цифровым. Прежде касается телевидения. В Москве несколько мультиплексов, на одной частоте передается дюжина каналов, наступает очередь радио. Преимущество подхода привлекает возможностью конструировать узкоспециализированные устройства, справляющиеся с приемом конкретной частоты. Наружная антенна для цифрового телевидения составлена несколькими простыми элементами, формирует ярко выраженный резонанс нужной длины волны. Отпала нужда обеспечивать широкополосность, получили значительный выигрыш усиления. Не обязательно вариант купить телевизор с антенной идеален.

Отсутствует возможность улучшить конструкцию спутниковых антенн. Тороидальная модель, увешанная облучателями, смотрится так себе, эквивалентов для приема с нескольких космических аппаратов не придумано. Подошла бы фазированная антенная решетка с отклоняющимся лучом диаграммы направленности, но сегодня реализация конструкции не то чтобы дорогая, попросту невозможна.

Какую антенны выбрать для приема телевизионного вещания

Телевизионное вещание осваивает диапазон ДМВ (300 – 900 МГц), поляризация используется горизонтальная. Для ловли потрудитесь параболоид с правильно настроенным облучателем найти, потребуется прямая видимость на телецентр или точная подгонка к переотраженному сигналу, изменяемому погодными условиями, даже ветром. Не принято использовать параболоиды, принимая наземное вещание. Спутник висит непреклонно на одном месте, точку позиционирования периодически корректируют наземные станции, легко обойтись тарелкой. Прямая видимость, естественно, должна присутствовать.

Для наземного приема нужна антенна, главный лепесток диаграммы направленности которой достаточно широкий, чтобы уловить сигнал. Одновременно требуется ограничить прием паразитных составляющих многолучевости, помехи соседних телецентров, вышек. Устройства снабжаются различного рода рефлекторами, форма и конструкция сильно зависят от типа антенны. Различают:

  • зигзагообразные;
  • вибраторные;
  • волновые каналы;
  • рамочные;
  • бегущей волны;
  • комбинированные.

Среди множества устройств антенна телевизионная наружная своими руками проще собирается по типу волновой канал (антенна Удо-Яги). Устройство обладает отличными характеристиками, сегодня займемся рассмотрением этого класса приспособлений для приема телевизионного вещания.

Приемные антенны класса волновой канал своими руками

Конструкция антенны

Прежде всего о количестве элементов. У волнового канала имеется траверса, на которую крепятся параллельно друг другу, начиная сзади:

  1. Рефлектор.
  2. Активный вибратор.
  3. Пассивные вибраторы (директоры).

Для каналов метрового диапазона необходимо пожертвовать коэффициентом усиления ради увеличения рабочей полосы устройства. Достигается путем снижения количества директоров.

Выглядит практически следующим образом:

  1. Диапазон ниже 70 МГц потребует наличия одного директора. Получается трехэлементная антенна волновой канал. Образована рефлектором, активным, пассивным вибраторами.
  2. Диапазон ниже 110 МГц обходится четырехэлементной антенной, где имеется два директора.
  3. 170 – 240 МГц принято ловить волновыми каналами с пятью пассивными вибраторами.
  4. 470 МГц и выше (цифровые мультиплексы) – рекомендуется применять антенны из 15 элементов: рефлектор, активный вибратор, 13 директоров.

Используйте антенны для приема радио диапазона FM, знайте: поляризация вертикальная. Элементы, о которых поговорим ниже, располагаются перпендикулярно земле. Теперь размеры. Узлы, кроме активного вибратора, представляют собой куски проволоки, закрепленные на траверсе параллельно друг другу. Активный вибратор выглядит удлиненным прямоугольником со скругленными сторонами. Углы прямые, на практике, выгибая из толстого материала, не получается сделать точно. Выделим четыре вида расстояний в волновом канале:

  1. Между рефлектором и активным вибратором.
  2. От активного вибратора до первого директора.
  3. От первого директора до второго директора.
  4. Между остальными директорами.

На практике себя показывает отлично конструкция, где директоры имеют одинаковую длину, меньшую, нежели у активного вибратора. Рефлектор должен длиной превосходить каждый в отдельности. Элементы изготавливаются из круглой медной, латунной, алюминиевой проволоки круглого сечения. Допускается использовать центральные жилы 4-жильных кабелей. Прочие будут искажать прием, разрешается испробовать.

Изготовить траверсу следует из дачного черенка лопаты, трубы полиэтилена (полипропилена) высокой плотности. Элементы крепятся поперек болтовыми соединениями, при необходимости длинные директоры снабжаются направляющими из прочного диэлектрика (древесина). По возможности элементы располагаются в одной плоскости, быть горизонтальны.

Мачта обоснуется позади активного вибратора, рекомендуется применить одну-две наклонные распорки. Ни одна не должна попасть в зазор между первым директором и активным вибратором. В противном случае антенна телевизионная цифровая будет работать отвратно, сбитая искажениями сигнала крепежом.

Сама мачта устанавливается на растяжки из стальной проволоки. Допустимо пользоваться двумя комплектами при необходимости. Кабель для телевизионной антенны по нормам используется 75 Ом. Такое же значение имеют и волновые сопротивления разъемов плазменных и жидкокристаллических телевизоров. Как результат, блокируется отражение мощности, мастера добиваются уверенного приема сигнала с минимальными затратами энергии и технических средств. При переусилении снижайте коэффициент передачи аттенюаторами.

Размеры самодельной антенны типа волновой канал

Первый мультиплекс Москвы приходится на частоту 559,25 МГц. Посмотрим, какие размеры будет иметь антенна для портативного телевизора соответствующей длины волны. Сие приходится примерно на 32-ой канал советского вещания. Литература указывает следующие размеры устройства:

  1. Длина рефлектора 26,9 см.
  2. Длина активного вибратора 21,3 см.
  3. Высота активного вибратора 5 см.
  4. Длина директоров 20,2 см.
  5. Расстояние 1 – 11, 9 см.
  6. Расстояние 2 – 7 см.
  7. Расстояние 3 – 13,1 см.
  8. Расстояние 4 – 15,8 см.

Сигнал снимается с разрыва активного вибратора внизу. Длина прорези не имеет значения, для ДМВ диапазона это 1,5 – 3 см. Теперь у нас будет цифровое телевидение, антенна своими руками сделана, осталось установить в комнате или на крыше. Рекомендуется при наличии прямой видимости, но башня находится за горизонтом, пользоваться компасом, картой. Наблюдаете непосредственно передающую станцию – нацельте антенну волновой канал, пользуясь зрением. Дальнейшая настройка производится по максимальному уровню сигнала (на практике качеству изображения). После приспособление стоит закрепить, как было показано выше.

Обратите внимание: в городе о прямой видимости не идет речи. Будем ловить отраженный сигнал, приходящий с абсолютно любого направления. Даже с противоположного расположению телецентра. Придется поискать хорошенько, откуда приходит вещание. При неудовлетворительном качестве рекомендуется использовать усилитель для телевизионного сигнала, включаемый близ антенны. Придется провести кабель питания на крышу. Допускается установить волновой канал в комнате, усилитель может не понадобиться. Основные потери обусловлены кабелем, длина оставляется минимальной. Телевизионная антенна комнатная своими руками изготавливается по тому же принципу. Не требуются мачта, растяжки. Где поместить – личное дело каждого. Зависит от фантазии.

Если использовать кронштейн для телевизионной антенны, на одной мачте возможно укрепить ряд волновых каналов, это позволит принимать все частоты с максимальным качеством, ловить радиовещание. Обратите внимание, не обсудили в обзоре согласующие устройства, помогающие добиться наименьшего значения КСВ. В этом случае мощность будет отражаться меньше. Опытный конструктор должен об этом позаботиться сам!

Как сделать дециметровую антенну своими руками?

Несмотря на бурное развитие спутникового и кабельного телевидения, прием эфирного телевещания все еще остается актуальным, например, для мест сезонного проживания. Совсем не обязательно для этой цели покупать готовое изделие, домашняя дециметровая (ДМВ) антенна может быть собрана своими руками. Прежде чем переходить к рассмотрению конструкций, кратко расскажем, почему выбран именно этот диапазон телевизионного сигнала.

Почему именно ДМВ?

Есть две весомые причины, чтобы остановить свой выбор на конструкциях этого типа:

  1. Все дело в том, что большинство каналов транслируется в этом диапазоне, поскольку упрощается конструкция ретрансляторов, а это дает возможность установить большее число необслуживаемых маломощных передатчиков и тем самым расширить зону покрытия.
  2. Для трансляции «цифры» выбран этот диапазон.

Комнатная антенна для ТВ «Ромб»

Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»

Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.

В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.

Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.

Дециметровая антенна с усилителем

В местах, где в относительной близости не расположена мощная ретрансляционная башня, можно поднять уровень сигнала до приемлемого значения при помощи усилителя. Ниже представлена принципиальная схема устройства, которое может использоваться практически с любой антенной.

Рис. 2. Схема антенного усилителя для ДМВ диапазона

Перечень элементов:

  • Резисторы: R1 – 150 кОм; R2 – 1 кОм; R3 – 680 Ом; R4 – 75 кОм.
  • Конденсаторы: С1 – 3,3 пФ; С2 – 15 пФ; С3 – 6800 пФ; С4, С5, С6 – 100 пФ.
  • Транзисторы: VT1, VT2 – ГТ311Д (можно заменить на: KT3101, KT3115 и KT3132).

Индуктивность: L1 — представляет собой бескаркасную катушку диаметром 4 мм, намотанную медным проводом Ø 0,8 мм (необходимо сделать 2,5 витка); L2 и L3 – высокочастотные дроссели 25 мкГн и 100 мкГн, соответственно.

Если схема собрана правильно, мы получим усилитель со следующими характеристиками:

  • полоса пропускания от 470 до 790 МГц;
  • коэффициенты усиления и шума – 30 и 3 дБ, соответственно;
  • величина выходного и входного сопротивления устройства соответствует кабелю RG6 – 75 Ом;
  • устройство потребляет порядка 12-14 мА.

Обратим внимание на способ подачи питания, оно осуществляется непосредственно по кабелю.

Данный усилитель может работать с самыми простыми конструкциями, сделанными из подручных средств.

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Устройство комнатной антенны на базе пивных банок

Обозначения:

  • А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
  • B – места крепления экранирующей оплетки кабеля.
  • С – центральная жила.
  • D – место крепления центральной жилы
  • E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Делаем антенну из медной проволоки

Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.

Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ

Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: LR = 300/f, где LR – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем LR, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.

Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.

Теперь расскажем, как собирается конструкция:

  • Отмеряется и отрезается кусок медной проволоки (или RG6 кабеля) длиной, равной LR.
  • Сворачивается петля подходящего диаметра, после чего к ее концам припаивается кабель, идущий к ресиверу. Если вместо медной проволоки используется RG6, то предварительно снимается изоляция с его концов, примерно на 1-1,5 см (центральную жилу очищать не надо, она в процессе не участвует).
  • Петля устанавливается на подставку.
  • На кабель к ресиверу накручивается F разъем (штекер).

Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.

Комнатная антенна МВ и ДМВ своими руками

Если помимо ДМВ есть желание принимать и МВ, можно собрать простую мультиволновку, ее чертеж с размерами представлен ниже.

Комнатная мультиволновая (МВ и ДМВ) антенна

Для усиления сигнала в данной конструкции используется готовый блок SWA 9, если возникли проблемы с его приобретением, можно использовать самодельное устройство, схема которого была приведена выше (см. рис. 2).

Важно соблюдать угол между лепестками, выход за пределы указанного диапазона существенно отражается на качестве «картинки».

Несмотря на то, что такое устройство значительно проще логопериодической конструкции с волновым каналом, тем не менее, оно показывает неплохие результаты, если сигнал достаточной мощности.

Антенна восьмерка для цифрового ТВ своими руками

Рассмотрим еще один распространенный вариант конструкции для приема «цифры». В основу положена классическая схема для ДМВ диапазона, из-за своей формы получившей название «Восьмерка» или «Зигзаг».

Рис. 6. Эскиз и реализация цифровой восьмерки

Размеры конструкции:

  • внешние стороны ромба (А) – 140 мм;
  • внутренние стороны (В) – 130 мм;
  • расстояние до рефлектора (С) – от 110 до 130 мм;
  • ширина (D) – 300 мм;
  • шаг между прутьями (Е) – от 8 до 25 мм.

Место подключения кабеля в точках 1 и 2.Требования к материалу такие же, как у конструкции «Ромб», о которой рассказывалось в начале статьи.

Самодельная антенна для DBT T2

Собственно, все перечисленные выше примеры способны принимать DBT T2, но для разнообразия приведем эскиз еще одной конструкции, называемой в народе «Бабочка».

Дециметровая антенна «Бабочка»

В качестве материала можно использовать пластины из меди, латуни, алюминия или дюрали. Если конструкцию планируется устанавливать на улице, то последние два варианта не подходят.

Итог: на каком варианте остановиться?

Как ни странно, но самый простой вариант наиболее действенный, поэтому «петля» лучше всего подходит для приема «цифры» (рис. 4). Но, если требуется принимать и другие каналы в дециметровом диапазоне, то лучше остановиться на «Зигзаге» (рис. 6).

Рекомендации.

Антенна для телевизора должна быть направлена в сторону ближайшего активного ретранслятора, чтобы выбрать нужное положение, следует вращать конструкцию, пока мощность сигнала не станет удовлетворительной.

Если, не смотря на наличие усилителя и рефлектора, качество «картинки» оставляет желать лучшего, можно попробовать установить конструкцию на мачту.

Дециметровая антенна своими руками, установленная на мачту

В этом случае необходимо обязательно установить молниезащиту, но это уже тема другой статьи.

Сообщества › Радиосвязь и Радиолюбители › Блог › Трио Антенна Харченко

В г. Щекино очень плохой прием цифрового телевидения и комнатные антенны очень плохо работают. То что предлагают из комнатных антенн в местных магазинах люди чаще всего возвращают обратно и приходится приобретать уличные. Ближайшие вышки вещания п. Крапивна и г. Тула, но сигнал приходит ослаблен и стены не пробивает. Новой вышки в городе Щекино не будет. Пробовал ставить разные усилители по таблице, но нужного результата так мной и не достигнут.

Теперь подробнее о антенне Трио-антенна Харченко

Сделать три одинаковых антенны Харченко (медный провод должен быть покрыт лаком или изолировать места соприкосновения трех антенн).
Зачистить сердцевины антенн и залудить паяльником (потом эти сердцевины будут соединены между собой)
Затем положить все три антенны друг на друга вместе и совместить вниз на одинаковое расстояние

1см.-1,5см.
Берем обычные пластмассовые хомутики (стяжки) и скрепляем все три антенны между собой. Всего 18 шт. = слева 9 шт. и справа 9 шт.

Полученную трио-антенну Харченко достаточно привесить на присосках к стеклу оконной рамы и наслаждаться цифровым телевидением DVB-T2.

Плюсы: небольшой размер и не требуется к антенне дополнительные усилитель и отражатель. Сигнал стабилен 100% и при при опущении жалюзи сигнал остается 100% (показывают оба мультиплекса (1 — 20 каналы)), а отсюда следует, что трио-антенне Харченко не требуется отражатель сигнала сзади антенны.

Смотрите также

Комментарии 54

Делал несколько таких только однорамочных. Работают отлично

Я живу в Ефремове и у меня цифровое телевидение работает от стареньких комнатных антенн, а вот к брату в Щекино какие антенны только не привозил всё безуспешно.

Насмешили с «тройной» Харченко ))
Вместо этого достаточно рассчитать антенну Харченко, раз уж так её хочется изготовить, на среднюю частоту между двумя цифровыми мультиплексами в своём городе или селе, и выполнить её из медной трубки диаметром 10…15 мм. Она будет реально широкополосной, а именно в этом фишка «тройной» антенны Х., но в разы широкополоснее из-за в разы бОльшей поверхности полотна.

А вообще, антенна Харченко безнадёжно проигрывает по усилению даже тройному, не говоря уже о счетверённом квадрате, а, учитывая потери из-за укладывания кабеля по излучающей стороне, её применять совсем нецелесообразно…

Я бы тоже посмеялся, но трио работает и меня радует

От Тулы до Щёкино всего 25 км. На спицу вязальную можно принимать. Главное, надо уметь рассчитывать её размеры ))

Я смотрю глубокие у вас познания…

Я бы тоже посмеялся, но трио работает и меня радует

У вас неверно кабель отходит от антенны Харченко, он влияет на диаграмму и портит ее. Почитайте теорию, как должно быть. И при таком расстоянии до вышки будет прекрасно работать просто штырь, сделанный из кабеля. Попробуйте, для интереса, раз уж руки правильно заточены, взять достаточно длинный кусок белого коаксиала, зачистите изоляцию на длину на 1 см больше, чем черверть волны на среднюю частоту между каналами, заверните чулок оплетки наружу на внешнюю поверхность кабеля, закрепите его конец изолентой. Осталось снять изоляцию с внутренней жилы и подрезать ее как четверть на центральную частоту. Вы получили диполь, запитанный как положено в центре, но от которого кабель отходит нетрадиционным способом. Разместить его в соответствии с поляризацией передающей антенны (вертикально или горизонтально). А вообще — у магазинных комнатных антенн слишком тонкий кабель, в котором все и остается. Можно кабель заменить на нормальный, 7 мм, и они заработают, расположенные в районе подоконника.

Антенна Харченко для дальнего приема ТВ

Зигзагообразная DVB-T2 антенна своими руками

zen.yandex.ru

В одной из предыдущих статей я как-то упоминал свою рамочную антенну (ссылку приведу ниже), сравнивая с ней один из магазинных экземпляров. К сожалению, спустя несколько месяцев, она стала плохо принимать сигнал, с чем это связано сказать не могу – не знаю. Но решил “скрутить” другой вид – зигзагообразную, или антенну Харченко.

Заехал на рынок, чтобы прикупить провод диаметром 4 мм, однако, в продаже встретил только на 2.5 мм (40 рублей за метр). Судя по форумам и сайтам, касающихся этой тематики, такой размер вполне приемлем, но на широкий диапазон можно не рассчитывать (эх.. буду собирать под один мультиплекс).

120 рублей за 3 метра – решил брать с запасом. Правда, по ощущениям, длина кажется меньше – перемерять не стал

Расчет готового изделия я производил на нескольких сайтах для большей точности (их называть здесь не буду, так как через поисковики найти не проблема) – под 46 канал размер стороны вышел 11.1мм.

Расчет с одного из сайтов

Добравшись до дома, начал снимать изоляцию канцелярским ножом – дело оказалось не быстрое, из-за её толщины.

Толщина изоляции приличное

Осталось “скрутить” по форме, параллельно не забывая вдевать крепежи под антенный кабель, иначе придется вытягивать все обратно и делать заново

В качестве крепления контактов я выбрал дешевую колодку

В качестве них я использовал сетевую колодку – диаметр её не большой, а концы крепко сжимаются винтами.

Первая часть антенны

Соединять, же, с помощью пайки моими паяльниками (среди которых самый мощный = 60 Вт) дело “гиблое”. Прекрасно помню обожженные пальцы, потраченные нервы и время, когда собирал двойной квадрат

Ровно миллиметр-в-миллиметр вымерить и потом загнуть углы не получилось, но +-3-4 мм погрешности я считаю нормальной. В итоге, вышло “что-то” в форме восьмерки.

Подключив к DVB-T2 приставке данную самоделку, я понял, что рамочный вариант работал лучше.

Аналоговый “5-ый канал” в районе 580 МГц

Более-менее хороший уровень сигнала находится в районе 580 МГц.

Первый мультиплекс показывает уровень от 30-50%, но постоянно скачет до нуля

В DVB-T2 тоже не все хорошо – каналы, расположенные на 548 МГц “фризят” и зависают из-за скачущего, до нуля, качества. А тот мультиплекс, под который делал расчет, не показывает вообще – уровень не поднимается выше 25-30%.

К сожалению, положение моей комнаты специфическое – это первый этаж, окна выходят в противоположную сторону от телецентра, а напротив находится двухэтажная школа и край высотки, которые плохо отражают сигнал.

Сравнение антенны Харченко и Туркина

Комнатная антенна для цифрового ТВ своими руками: 2 схемы

Эра аналогового телевидения помогла мне набраться опыта в изготовлении направленных и широкополосных антенн, работающих на разных удалениях от телебашни.

Поэтому мне было сразу понятно, как должна быть спроектирована и изготовлена комнатная антенна для цифрового ТВ своими руками. Сделал и испытал две конструкции для частоты 626МГц:

1. Широкополосную антенну Харченко для работы в зоне уверенного приема (на удалении от телепередатчика до 25 км);

2. Узконаправленную модифицированную антенну Туркина дальнего приема ТВ сигналов для дистанций до 50 км или чуть больше.

Антенна Харченко

За основу конструкции взят отрезок толстой проволоки, который изогнут формой сдвоенных квадратов.

· Найти через интернет частоту передачи сигала для моей местности;

· Рассчитать под ее величину размеры всех элементов;

· Собрать конструкцию и проверить в работе.

Все это читайте в статье на сайте здесь. Так она смотрится на окне комнаты для вертикальной поляризации.

Антенна Туркина

Эта конструкция является доработкой известного типа «волновой канал». Но вместо активных и пассивных вибраторов у ее работают проволочные кольца.

Размеры привязаны к длине волны, которую вычисляют через частоту и скорость распространения электромагнитных колебаний.

Технология изготовления тоже очень простая:

· в деревянной рейке насверлил отверстий;

· вставил в них кольца из проволоки;

Получилась простая конструкция.

Она подробно описана отдельной статьей. Читайте.

А вот ее первое испытание.

Какие внешние условия влияют на прием телевизионного сигнала

Не стоит надеяться, что при первом включении телевизор сразу заработает нормально. Антенну необходимо правильно сориентировать в пространстве, учесть ряд факторов. Все это я тоже расписал отдельной статьей.

Особенно сильно может сказаться внешнее влияние рельефа местности.

Желаю вам удачи в проектировании и изготовлении комнатной антенны для цифрового ТВ своими руками. Когда у вас возникнут вопросы, то всегда можете задать их на моем сайте домашнего мастера.

Если поделитесь этой статьей с друзьями в соц сетях, то поможете развитию моего канала и сайта. Я стараюсь хорошо писать для своих читателей.

Переделка антенна для цифрового ТВ Польской решетки в антенну Харченко

Эра аналогового телевидения в России закончится с началом 2019 года.
У многих жителей сельской местности прием осуществляется с помощью чуда телевизионной техники – “Польской антенны”. Наверняка каждый их них не раз лазил на крышу, что бы поменять сгоревшую плату усилителя на новую, но мало кто знает, что антенну можно использовать вообще без усилителя, и она отлично может принимать сигнал цифрового тв!
Как это сделать? На самом деле очень просто и быстро.

Итак, приступим. Донором будет вот эта “старушка”:

Будем переделывать ее в так называемую антенну Харченко. Для этого нам понадобиться пару метров алюминиевой проволоки, лучше конечно использовать медную проволоку диаметром 2-4 мм, но ее сложнее найти.

Откручиваем все лишнее, оставляем только планку, верхнее и нижнее пластиковое крепление и коробку.

Берем конец проволоки, загибаем и сплющиваем молотком. Зачищаем надфилем и накладываем на один из двух контактных винтов.

Теперь нам нужно согнуть зигзагообразную антенну в виде двух квадратов, пропустив ее через пластиковые крепления, второй контактный винт и соединить два конца на первом винте. (Все это делается цельным куском проволоки!)

Расчет стороны квадрата, с учетом вещания в вашей местности можно произвести здесь.

И закрываем крышку.

Все, наша антенна готова к использованию! Никакого усилителя и блока питания теперь не нужно!

Вешаем ее на место, и производим настройку телеканалов. Что бы правильно направить антенну, нужно посмотреть, где находится ближайший к вам ретранслятор, для этого зайдите сюда.
Важно: При выборе вольтажа антенны, во время первого включения приемника, выбираем “Отключить”! Во время грозы, антенну целесообразнее отключать от приставки или телевизора. Спасибо за внимание!)

3 комментария

…1)где автор принимает тв сигнал с вертикальной поляризацией??…это не модем… 2)в антенне Харченко(переделка из польской ант) кабель должен проходить по стороне нижнего квадрата, а НЕ по диагонали-напрямую 3)точное расстояние от плоскости ант до плоскости рефлектора(решётки) можно определить перемещением антенны перед рефлектором по max сигнала и после этого крепить на стойках к рефлектору-это важно для слабого сигнала -на фото расстояние мало 4)такими публикациями школьники вводят друг друга в заблуждение

Спасибо за идею использования клеммных колодок для крепления кабеля, очень полезно в свете того, что большинство коаксиальных кабелей сегодня делают с оплёткой из алюминиевой плакированной медью проволоки. Но остальные соединения я бы пропаял, потому что окислившийся контакт в месте соединения может свести на нет все старания. Насчёт рефлектора – есть расчёт для расстояния от него до плоскости антенны.

Чтобы из ‘польской’ антенны делать ромбики Харченко – нужно быть…

Читать еще:  Как очистить линолеум от монтажной пены
Ссылка на основную публикацию
Adblock
detector
