Подключение дхо через габариты

Лучшие схемы подключения ДХО своими руками на авто

Здравствуйте, дорогие друзья! Думаю, многих интересует эффективная схема подключения ДХО, то есть дневных ходовых огней.

Уже не первый год на территории страны действуют правила, согласно которых при движении авто днем следует обозначать свое присутствие с помощью соответствующих фар. В качестве таких светильников используют противотуманки, ближний свет головных фар и непосредственно сами ДХО.

Применение противотуманок и головного света отличается объективными недостатками. Потому оптимальнее всего выполнить подключение ДХО от генератора или АКБ своими руками.

Существуют различные способы и схемы реализации задумки. Некоторые делают это без реле, другие совмещают ДХО с поворотниками, третьи и вовсе управляют дневными огнями отдельной кнопкой и пр. Чтобы сделать все верно, нужно знать некоторые важные моменты. И тогда автоматическое включение будет осуществляться без нарушений ПДД.

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки. Хотя и это крайне значимый момент.

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.

Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.

Проще некуда

Это самая простая схема, которая предусматривает подключение к аккумулятору или генератору как источнику питания.

Схема предусматривает, что ДХО будут активизироваться одновременно с пуском двигателя. Суть заключается в том, чтобы плюс завести на плюсовую клемму от замка зажигания вашего Рено Логан или той же Лада Ларгус, а минус зафиксировать на корпусе авто в любом удобном месте. Все выглядит просто и предельно логично. Но торопиться с выводами не стоит, как и выполнять подобное подключение. Ведь у него имеется очевидный недостаток.

Если систему собрать по такой схеме, диоды из ДХО начнут работать постоянно, пока ключ находится в замке зажигания. Ни о каком согласовании с другими фарами здесь речи не идет. А потому подобное соединение противоречит ГОСТу и ПДД.

Ближний свет или габариты

Еще можно подключиться к габаритам или фарам ближнего света. В теории тут также все выглядит довольно просто, интересно и перспективно.

Первая из рассматриваемых схем предусматривает, что вы будете использовать электроцепь, питающую лампы габаритов. Тут плюс от ДХО соединяется непосредственно с аккумуляторной батареей, как источником питания. А вот минус идет на плюс от габаритов. В такой момент последний будет электрически нейтральным. Тем самым ток идет от плюса АКБ через диоды на габариты, а затем через лампу на корпус, где последний выступает минусом созданной электроцепи.

Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.

Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Схема начнет работать уже в штатном режиме, давая ток габаритам.

Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.

Схема простая и рабочая. Только имеет несколько недостатков:

  • Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
  • Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
  • Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
  • Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.

Чтобы избежать первого недостатка, схему несколько переделывают. Плюс от светодиодного модуля берут не от плюса АКБ, а через плюс замка зажигания.

Вторая схема предусматривает активацию ДХО с помощью лампы от ближнего света. Суть в том, чтобы при включении ближнего света ходовики отключались, а в остальное время работали.

Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.

4 контактное реле, генератор и датчик масла

Это еще два способа, которые стоит рассмотреть. Здесь будет использоваться 4 контактное реле, генератор и датчик давления масла. Но не в единой цепи.

Обе схемы предполагают, что ДХО будут включаться лишь тогда, когда запускается мотор. Питается система от генератора и основана на переключениях 4-контактника и геркона.

Подключение контактов реле выглядит так:

  • 30 контакт идет на плюс светодиодного модуля;
  • 85 контакт следует к плюсу провода к габаритам;
  • 86 контакт необходим для любого вывода от геркона;
  • 87 контакт на плюсовую клемму от АКБ;
  • также на плюс аккумулятора идет второй вывод от геркона.

После подключения обязательно проводится настройка. Тут нужно запустить мотор и начать перемещать геркон около генератора, чтобы получить срабатывание и стабильную работу ходовиков. Потом геркон следует убрать в специальную термотрубку и зафиксировать.

Если геркона нет, тогда питание для ДХО можно подать через датчик давления масла. Тогда 86 контакт идет на лампу давления, а в остальном схема сохраняется в изначальном виде.

Схемы во многом отличные. Но их нельзя использовать в ситуациях, когда габариты основаны на светодиодах. Это единственный существенный минус.

5 контактное реле

Чтобы избавиться от минусов предыдущих схем, применяется вариант подключения через 5 контактное реле.

Реле соединяется следующим образом:

  • 87 контакт не подключается и просто изолируется;
  • 87а идет на плюс к замку зажигания;
  • 86 контакт нужен для соединения с корпусом;
  • 85 следует к плюсовому проводу от габаритных огней;
  • 30 контакт выводится на плюс светодиодного модуля ДХО.

Поворачивая ключ в замке, к ДХО начинает поступать 12В, что позволяет зажечь лампы ходовиков. Включая габариты или головной свет, реле размыкает 87а контакт и замыкает 87 контакт. Тем самым ходовики выключаются, а другие фонари включаются. Такая схема хороша тем, что соответствует ГОСТу и ПДД. Плюс можно использовать диодные габариты.

Тут рекомендуется обязательно использовать стабилизатор напряжения. Недостаток схемы лишь в том, что при повороте ключа без запуска мотора ДХО будут светить.

Блок управления

Наиболее простым и надежным методом подключения считается применение блока управления и отказ от реле. Это полностью продуманный узел, не требующий проведения никаких сложных манипуляций.

Но большая проблема в том, что чаще всего автомобилистам встречается китайский контроллер. Они не соответствуют ГОСТу и обладают низким качеством сборки.

Если использовать блоки управления, то только такие:

Эти производители отлично себя зарекомендовали, и предлагаемые ими блоки действительно работает качественно и эффективно. Причем первый из списка является решением отечественного производства.

Вторые два блока немецкие, продаются в сборе с ДХО, а потому стоят заметно дороже.

А как вы решаете проблему с подключением ДХО, которые фактически стали обязательным элементом?

Спасибо за ваше внимание! Подписывайтесь, оставляйте комментарии и задавайте свои вопросы!

(11 оценок, среднее: 3,64 из 5)

Универсальные ДХО: схема подключения

Дневные ходовые огни (ДХО) необходимы для лучшей идентификации движущегося автомобиля в светлое время суток на дороге. Специалистами данной области было доказано, что при массовом применении DRL днем, частота аварий сокращена до 30 %. Если авто оснащено ДХО еще на заводе производителем машины, тогда эти приборы называются штатными. Если таковых фар не имеется, тогда их нужно доставить на транспортное средство – это и будут универсальные дневные огни.

Соблюдаем закон относительно ДХО!

Есть прописанные регламентом требования относительно данных устройств, их стоит в строгом порядке придерживаться, в противном случае, ваши ДХО не будут выполнять той роли, для которой они предназначены.

Требования относительно расположения DRL на автомобиле:

  1. Приборы должны быть расположены на передней части автомобиля, их должно быть в парном количестве (две фары).
  2. Категорически запрещено монтировать ДХО на прицепах и сзади машины.
  3. Строгой схемы относительно подключения фонарей нет. Главное – это то, что они должны работать в светлое время суток в непрерывном режиме. Ни в коем случае нельзя, чтобы фонари мигали!
  4. Относительно края транспортного средства модули должны быть расположены не больше, чем на 40 см.
  5. Между фарами изнутри не меньше, чем 60 см. Внимание! Если ширина автомобиля менее 130 см, тогда расстояние между фонарями может быть сокращено до 40 см, вместо 60 см.
  6. От горизонтальной поверхности высота устройств должна быть в пределах от 25 см до 150 см.
  7. Длина ДХО на передней части не должна мешать водителю: излучать свет в зеркала заднего вида, а также другими видами отражающих поверхностей.
  8. Относительно геометрической видимости: вертикальный угол (альфа) – 10° вверх и вниз от горизонта; горизонтальный угол (бета) – 20° наружу и во внутрь. Помните, что дневные ходовые огни должны работать в автоматическом режиме (днем) при включении зажигания. При функционировании ламп головного света – они должны тухнуть. За исключением случая, когда головным светом совершается сигнализирующее предупреждение!
  9. Сила света приборов должна быть в пределах 400 Кд – 800 Кд (в России), в других странах – от 400 Кд до 1200 Кд. Меньшие показатели не эффективны для обозначения транспортного средства на дороге днем для всех участников дорожного движения. Большие – могут ослепить встречных водителей.
  10. ДХО должны быть только белого цвета.

Кроме требований по расположению и световым характеристикам есть еще стандарты, касающиеся обязательного сертифицирования, которые говорят о том, что данные ДХО полностью отвечают всем требования ЕСЕ. Такие приборы могут применяться в качевте ДХО для повышения безопасности на дороге в светлое время суток.

Вопросы, которые интересуют многих пользователей относительно ДХО:

Можно ли устанавливать ДХО вместо других световых приборов на автомобиле?

Можно только в штатное место ПТФ. Есть специальная линейка светодиодных ДХО от компании Osram, которые выполняют роль противотуманных фар и дневных фонарей.

Читать еще:  Какие поломки быть у вакуумметра ионизационно термопарный

Данная линейка называется LEDriving FOG, приборы могут быть вмонтированы в автомобили с номинальными показателями сети, как 12 В, так и 24 В.Отвечает всем стандартам ЕСЕ, SAE, CCC и IP. Если вы замените один из светосигнальных приборов в машине на ДХО, то будете остановлены сотрудниками ГИБДД. Штрафа вам не избежать.

Можно ли подключить ДХО к габаритам, какие существуют схемы?

Для начала стоит отметить, что самостоятельное подключение ДХО в России законно! Это оговорено в постановлении от 10.09.2009 года, № 720 КоАП Правительства РФ.

Схема монтажа ДХО на авто

Если вы приобрели готовые дневные фонари, тогда в них уже есть все необходимые крепежи для того, чтобы быстро и правильно вмонтировать их на автомобиль. При возникновении трудностей по подключению, можете воспользоваться инструкцией, которая прилагается к комплекту приборов. Если она, по какой-то причине отсутствует, тогда воспользуйтесь той, которая указана ниже.

Монтаж ДХО и подключение к габаритам авто:

  1. Если ДХО устанавливаются в решетку, то ее стоит снять.
  2. Обезжириваем место, где будут стоять ДХО. Далее клеим двусторонний скотч такого же размера, как и модули. Можно прикрепить приборы саморезами.
  3. Фиксировать провод сразу не нужно, протяните его в отверстия зажима. Сам корпус не стоит торопиться вставлять, он может захлопнуться. Потом его сложно будет вынуть.
  4. Ставим блок управления. Его лучше устанавливать подальше от мотора, и ближе к аккумуляторной батарее.
  5. Подсоединяем к блоку управления ДХО модули, путем помещения кабелей в специальный разъем.
  6. Проверяем на автоматичность работы приборов, для этого есть реле.
  7. Крепим центральный модуль и DRL путем установки в скобу и защелкиванием.
  8. Провода стоит протянуть в подкапотное пространство автомобиля. Их нужно прочно закрепить специальными стяжками, которые есть в комплекте.

Внимание! Не крепите проводку к трубке радиатора, топливопроводу или шлангу. Это очень опасно, они могут быть нарушены, после чего полностью выйдут из рабочего состояния.

Есть несколько вариантов (схем) подсоединения ДХО, которыми вы можете воспользоваться. Выбирайте ту, которая вам более удобна.

Все схемы подключения дневных ходовых огней

На территории РФ уже более 8 лет действуют поправки в правила дорожного движения (ПДД), в соответствии с которыми движущееся транспортное средство в светлое время суток должно быть обозначено фарами ближнего света, противотуманными фарами (ПТФ) или дневными ходовыми огнями (ДХО). Использование для этих целей головных и противотуманных фар имеет ряд недостатков. Поэтому водители предпочитают покупать готовые модули ходовых огней и самостоятельно их устанавливать в своё авто. Как правильно подключить дневные ходовые огни, чтобы их эксплуатация была безопасной и не противоречила действующим законам?

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Простейшая схема

Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Плюсовой провод подсоединяют на клемму «+» замка зажигания. Минусовой провод крепят на корпус машины в удобном месте. В таком виде схема имеет существенный недостаток. Светодиодные ходовые огни будут излучать свет всё время, пока повёрнут ключ зажигания. К тому же их работа не согласована с работой остальных фар, а значит, не отвечает требованию ГОСТа.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

  • ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
  • схема не будет работать, если в габаритах тоже установлены светодиоды;
  • схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
  • с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.

Подключение через 4 контактное реле от генератора или датчика масла

Два следующих способа имеют общую основу и подразумевают работу дневных ходовых огней только после запуска двигателя. Схема включения ДХО от генератора базируется на переключении четырёх контактного реле и геркона. Контакты реле ДХО подключают так:

  • 30 – на плюсовые выводы светодиодных модулей;
  • 85 – на плюсовой провод к габаритам;
  • 86 – на любой вывод геркона;
  • 87 и второй вывод геркона – на «+» аккумулятора.

Проверив надёжность всех контактов, переходят к настройке. Для этого заводят двигатель и, перемещая геркон вблизи генератора, добиваются его срабатывания и стабильного свечения ДХО. Затем геркон прячут в термотрубку и с помощью нейлоновых стяжек фиксируют в найденном месте.

В момент пуска двигателя, а затем и генератора замыкаются контакты геркона и реле, подавая напряжение питания на светодиоды ходовых огней. При этом лампы габаритов остаются отключенными, так как ток через катушку реле мал, чтобы их зажечь.

В отсутствие геркона можно запитать ДХО от датчика давления масла. В этом случае 86-й контакт соединяют с лампой давления масла. В остальном схемотехника дублируется. Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.

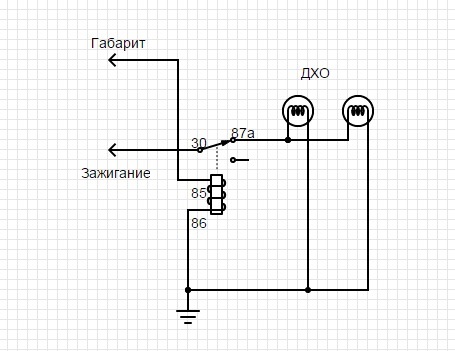

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов. Сначала о подключении реле для ДХО:

  • 30 – на плюсовые выводы светодиодных модулей;
  • 85 – на плюсовой провод габаритной лампы;
  • 86 – на корпус авто;
  • 87а – на «+» с замка зажигания;
  • 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Данный вариант включения интересен тем, что путь протекания тока через ходовые огни является независимым. Это позволяет устанавливать в фары габаритов и ДХО источники света любого типа и мощности.

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Касается это, в первую очередь, продукции с AliExpress, которая не соответствует требованиям практически по всем моментам.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

  • имеется встроенная стабилизация напряжения;
  • полное соответствие ГОСТу;
  • максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
  • простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли. Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Как подключить ходовые огни на авто: схема подключения ДХО и доступные решения

После внесения изменений в ПДД, которые обязывают воителей включать фары днем на автомобилях без ДХО, многие водители реализуют нештатную установку дневных ходовых огней на машину. Прежде всего, данное решение позволяет увеличить срок службы лампочек в фарах, а также продлевает ресурс самих фар и габаритов, так как без ДХО их приходится использовать практически постоянно. Параллельно при наличии дневных ходовых огней снижается нагрузка на электрические цепи, реле и предохранители.

Читать еще:  Как снимать данные с счетчика электроэнергии

Что касается выбора ДХО на машину и различных видов подобных устройств, сегодня на рынке имеется большое количество всевозможных предложений (гибкие ленты или трубки, «орлиный глаз», ДХО в противотуманные фары и т.д.). Каждое решение имеет как свои плюсы, так и минусы. Так или иначе, определившись с выбором, нужно не только установить ходовые огни, но и правильно их подключить.

Читайте в этой статье

Как правильно подключать ходовые огни

Итак, после приобретения комплекта ДХО также нужно знать, как правильно подключить дневные ходовые огни, чтобы добиться максимальной эффективности и безопасности. Прежде всего, основные предписания содержатся в пункте 6.19 ГОСТ Р 41.48-2004. Основная задача — схема ДХО должна быть реализована так, чтобы ходовые огни включались автоматически при повороте ключа зажигания или в момент запуска двигателя.

Получается, не правильно и абсолютно нецелесообразно делать так, чтобы дневные огни включались только вместе с габаритами или при включении света фар, а также оставлять возможность включения ДХО вместе с фарами для использования их в темное время суток.

Еще отметим, что кроме самого подключения также в схему нужно интегрировать блок стабилизации светодиодов. Как правило, в устройстве ДХО ограничителем выступает резистор. При этом скачки напряжения становятся причиной того, что резисторы не способны стабильно «выравнивать» ток.

Если просто, во время очередного скачка напряжения на светодиодном модуле напряжение превышает 12 В, это становится причиной перегрева кристалла, падает яркость светодиодов. Результат – невозможность эффективно обозначить транспортное средство на расстоянии 100 метров, далее диоды начнут мерцать и через время окончательно выйдут из строя.

Конечно, каждый владелец решает сам, нужен стабилизатор или нет, однако специалисты настоятельно рекомендуют его установку, чтобы каждый год не менять светодиодные модули. Далее мы рассмотрим различные схемы подключения ДХО.

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

  • Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа не согласована со светотехникой автомобиля, что является грубым нарушением требований.

  • Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи. С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено.

  • Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

  • 30 кидается на выводы «+» светодиодов;
  • 85 идет на «плюс» к габаритам;
  • 86 подключают на любой вывод геркона;
  • 87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла. Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Подключение ДХО через 5 контактное реле и контроллер (блок управления)

Учитывая все недостатки рассмотренных выше схем, многие владельцы интересуются, как подсоединить ходовые огни через 5 контактное реле. Дело в том, что такая схема лишена многих недостатков. Прежде всего, реле для ДХО подключается таким способом:

  • 30 на «плюсы» ДХО;
  • 85 на «+» габаритной лампы;
  • 86 идет на корпус машины;
  • 87А подключают на «+» замка зажигания;
  • 87 просто изолируют без подключения;

Такая схема срабатывает во время поворота ключа в замке, на ДХО идет напряжение 12 В и огни включаются. Если же включить габариты или фары, реле размыкает контакт 87А, а также замыкает контакт 87.

Это значит, что ходовые огни выключаться и произойдет включение габаритов. Плюсом данной схемы является то, что она полностью укладывается в рамки по ПДД и ГОСТ, а также работает даже тогда, когда в габаритах стоят диоды.

  • Схема подключения через контроллер ДХО (блок управления ДХО) является простым вариантом подключения ДХО без реле. Наличие такого блока управления ходовыми огнями позволяет включить ходовые огни автоматически после запуска двигателя. Также диоды светят ярко, блок защищает их от скачков напряжения.

Блок управления дневными ходовыми огнями можно поставить на любой автомобиль с любыми типами ламп (в том числе и светодиодными). Минус данного решения — на рынке мало качественных блоков и много предложений сомнительного качества.

Кстати, также добавим, что DayLight+ блок можно купить отдельно, тогда как Филипс или Осрам идут в комплекте с самими ДХО. Само собой, цена в этом случае достаточно высокая, однако совокупность преимуществ оправдывает такие расходы.

Подведем итоги

Как видно, применительно к ДХО сегодня существует большое количество оборудования и схем его подключения. При этом важно понимать, что простейшие схемы вполне функциональны, однако не соответствуют требованиям ГОСТ и ПДД. По этой причине рекомендуется обращать внимание на более сложные решения, рассмотренные выше.

С одной стороны, установка и подключения может быть более затратным, однако конечный результат максимально упрощает эксплуатацию, увеличивает срок службы ДХО, а также исключает другие возможные проблемы.

В противном случае высока вероятность скорого выхода из строя дневных ходовых огней, что станет поводом для замены элементов и проведения внеплановых ремонтных работ.

Соответственно, экономия на комплектующих в дальнейшем обернется дополнительными затратами. В итоге, вместо дешевых ДХО и блоков управления лучше сразу остановиться на установке комплектов качественного оборудования.

Как самому подключить ПТФ в автомобиле: схема подключения противотуманных фар своими руками. Тонкости и нюансы, на что обратить внимание при подключении.

Выбор ПТФ на ВАЗ 2114 и 2115: как выбрать противотуманки ВАЗ (корпус, тип лампы, штатные или универсальные и т.д.). Установка противотуманок ВАЗ 2114, 2115.

Зачем нужно регулировать фары автомобиля и периодически проверять качество регулировки. Как отрегулировать свет фар самому, схема регулировки фар.

Как заменить лампочки в передних фарах Лада Калина: замена ламп ближнего и дальнего света. Как поменять габариты на Калине, поворотники, стекло фары и фару.

Основное назначение и особенности противотуманных фар. Как подобрать противотуманки на ВАЗ: выбор ПТФ ВАЗ 2110, какие противотуманки лучше и почему.

Подключение розетки прицепа (розетки фаркопа): распиновка, розетка 7 пин. Как подключить розетку прицепа, что нужно учитывать при подключении. Рекомендации.

Способы подключения дневных ходовых огней

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Читать еще:  Как отличить ноль от заземления

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

Communities › Кулибин Club › Blog › Автосвет. Ещё одна правильная схема подключения ДХО.

Самая простая схема подключения светодиодных ДХО должна состоять из одного 5-контактного реле.
Никаких датчиков давления масла, никакого контроля напряжения не нужно.
Включили зажигание, ДХО загорелись. Включили габариты (ближний, дальний, ПТФ), ДХО погасли.

Схему можно немного улучшить, добавив ещё одно 5-контактное реле если вы пользуетесь ручником.

Здесь логика проста: когда ручник поднят, реле замкнуто на землю и отключает ДХО. Опускаем ручник, реле обесточивается, ДХО загораются, поехали.

И ещё одно улучшение потребуется если в качестве ДХО вы используете галогенные фары. 4-контактное реле необходимо для разгрузки цепей замка зажигания.

Хочу акцентировать ваше внимание на то, что схема должна подключаться именно к габаритам, а не к ближнему. Такое подключение является логичным и функциональным. Если вы просто забыли включить свет, у вас при движении горит ДХО. Если включили габариты или ближний, значит вы знаете что делаете и едете и габаритами или ближним. И если нужно остановиться на обочине в тёмное время суток, то у вас горят только габариты.

Recommendations

FakeHeader

Comments 229

Добрый день У меня такой вопрос хочу отдельно дхо поставить и хочу чтоб горели когда начинаешь движение и потухали когда включаешь ближний .и тухли когда стоишь. и если можно включались сами совместно с дальним ! можно ли реализовать такое ? как сложно? что надо для этого? и можно простыми словами ато я максимум умею провод плюс к плюсу соединять! машина ваз 2112 2007г.в евро панель

Это на АКПП сработает. На ручке можно до первого гаишника доехать ни разу не нажав на тормоз. )

А если нажатие не на тормоз, а на сцепление?

Лишние сложности. Но если вам так удобнее, то почему бы и нет. Хотя, в сильные морозы запуск с выжимом сцепления лишает всех плюсов.

Если человек делает от нажима на тормоз, какие же тут сложности, то же самое.А каких плюсов лишает, прогревать машину без включения ДХО?
Лично я не заморачиваюсь с этими вопросами, постоянно включен свет головных фар( БС взамен ДХО, правилам не противоречит), зажигание включил все заработало, заглушил все погасло.Незначительное увеличение расхода топлива и снижение ресурса ламп, не считаю большим минусом

Я, собственно, тоже не заморачиваюсь. Токи стартера и ламп отличаются на порядок. И последнее предложение в предыдущем комментарии следует читать так: «лишает всех мнимых плюсов.»

Прикольно с ручником! я только без ручника подключал через 5 ногое реле!

Глубочайшее заблуждение. ДХО должны гореть во время движения. Но никто почему-то не подключается к спидометру.

О чем ваш комментарий? Сами пробовали к спидометру подключать?
Если делать правильно то надо их завязывать на ручник еще, пока стоишь, ручник поднят, ДХО не горят. Опустил ручник — загорели, поехал.

Подключил по первой схеме светододные ДХО. Работают 3 года, проблем с ДПС не возникало.

DRL должны гореть при снятии с Паркинга и на заведенном, все эти схемы для деревни ВАЗовской.

не на каждой машине есть «паркинг»

самая простая схема, это от дхо плюс на клемму зажигания, а минус от дхо на плюс габаритов, если подсвечивается габарит то диод. вот самая простая схема, ни каких реле и лишних проводов и деталей. у меня так подключено уже пятый год, всё ок.

Ни чего не понял. Минус на плюс… габарит то диод…

чего не понятно? дхо-светодиодные, плюсовой провод от них на плюс от зажигания, минусовой от дхо на плюс от габаритов.если нет кан шины в авто, то всё работает без проблем.

Это в вашем частном случае так работает. Не вводите в заблуждение людей.

а ты попробуй, закон физики ни кто не отменял.лампочка генератора по этому принципу работает

Я с ВАМИ на брудершафт не пил… Не надо тыкать

ну извените, но зачем всё усложнять, если всё так просто ?

Это в вашем частном случае так работает. Не вводите в заблуждение людей.

и изучай электрику

Спасибо, что посоветовали, а то также я с высшим радиотехническом то разберусь…

и изучай электрику

PS и не путайте електртку с электроникой

Ни чего не понял. Минус на плюс… габарит то диод…

Не пугайтесь этих слов)

самая простая схема, это от дхо плюс на клемму зажигания, а минус от дхо на плюс габаритов, если подсвечивается габарит то диод. вот самая простая схема, ни каких реле и лишних проводов и деталей. у меня так подключено уже пятый год, всё ок.

Все верно. А если еще плюс от дхо кинуть не на замок зажигания а на клемму возбуждения генератора через обычный диод, то дхо будут гореть только при запущенном двигателе

самая простая схема, это от дхо плюс на клемму зажигания, а минус от дхо на плюс габаритов, если подсвечивается габарит то диод. вот самая простая схема, ни каких реле и лишних проводов и деталей. у меня так подключено уже пятый год, всё ок.

Все верно. В самом простом случае подключения никаких реле не надо. Машину завели — ДХО горят, включили габариты — потухли.

А чем неправильно? По регламенту — горят при работающем моторе и не горят при ближнем свете (заметьте про габариты не слова в регламенте).
Спираль лампы — своеобразный резистор, не дающий светодиодам помереть раньше времени (во всяком случае за 3 года ни один не выгорел и не стал мерцать как стробоскоп)

долпо какому регламенту? Покажите мне ту статью.

Не понял слово «долпо» 🙂
ГОСТ Р 41.48-2004 пункт 6.19.7
Всего 2 требования — горят всегда когда ключ (кнопка и пр) в положении включенного мотора (т.е. может быть даже не замотореный)
2 требование — гаснут при включении головных фар.
Еще есть расплывчатое требование к включению без инструмента, у одного дпс-ника это будет тумблер, у другого предохранитель. Я натыкался и на тех и на других. У меня предохранитель.
В мной описанном варианте дхо загораются при включении дальнего, но пока никто ничего не говорил в дороге, но алгоритм работы проверяли 2 раза уже.

Это авто исправление телефон что-то напутало, а я недоглядел.
Ну вот видите, «фары головного света» о конкретно ближнем ничего не сказано.

У меня по первой схеме, только на 30-тую ножку реле взял не с зажигания а с «D» на АКПП, не хочу что бы ДХО горели когда машина заведена но я ни куда не еду.
И всем говорю что достаточно одной релюшки.

Подскажите пожалуйста цель установки ДХО.
Ответ так и не прозвучал.

У каждого своя. Кому-то кажется что так круче и красивее. Кто-то ищет экономию бензина или лампочек. Кто-то боится забыть включить свет и быть оштрафованным.

У каждого своя. Кому-то кажется что так круче и красивее. Кто-то ищет экономию бензина или лампочек. Кто-то боится забыть включить свет и быть оштрафованным.

🙂 Для меня все перечисленное Вами и было аргументом для установки себе ДХО!:) И еще напрягали лишние движения при подготовке к движению. Приходилось включать габариты и потом ПТФ, поскольку ПТФ не включаются без хотя бы габаритов. Ксенон днем жечь не хотел принципиально.

Подскажите пожалуйста цель установки ДХО.
Ответ так и не прозвучал.

Я постоянно забываю выключить фары, для меня ДХО подключенные по второй схемы просто спасение.

Ну, уж если за простоту схемы, то поставьте простой включатель. А Вы тут «реле»…

Габариты не заменяют ДХО, а выключают.
Для чего нужны габариты? Чтобы обозначить автомобиль в тёмное время суток. Ключевое слово «тёмное». Соответственно ДХО (ключевое слово «дневные») работать не должны.
Если кто-то ездит с габаритами, тот сам себе злобный буратино.

Стоять с запущенным двигателем и без света мне ПДД не запрещают.

Вы путаете требование Закона и Ваше желание! Если случайно или нарочно в светлое время (ключевое слово «светлое») Вы включите габариты, Ваш авто вопреки требованию Закона останется необозначенным на дороге. А правила применения и использования ДХО направлены на то, чтобы все автомобили были гарантированно (ключевое слово «гарантированно») обозначены световыми приборами достаточной яркости и специального распределения света, достаточного для обозначения авто в любое время суток. Этим требованиям, согласно ПДД (ПДД имеют ранг Закона РФ) соответствуют только сертифицированные ДХО, ближний свет головных фар и сертифицированные противотуманные фары. Поэтому в любое время суток должен гореть один из этих осветительных приборов. Ваш алгоритм не гарантирует этого. Мы ведь сейчас обсуждаем законность Вашего предложения, т.е. то действие, за которое Вам не придется отвечать перед блюстителями Закона! А ездить и сидеть в стоящем авто Вы можете в каком угодно для Вас виде. Только надо понимать, что, если Вас встретит принципиальный (ключевое слово «принципиальный») ГИБДДшник в светлое время суток с габаритами, заплатите штраф. Ваше желание сидеть в стоящей машине с работающим двигателем «невидимым» в темноте в лесочке, чтобы не привлекать внимания окружающих вполне понятно.:) Но это будет незаконно с точки зрения ПДД. Это не мое требование к Вам, это просто расшифровка требований Закона с желанием предупредить о возможной ответственности. Ничего личного, просто обращаю Ваше внимание! Удачи!

Ссылка на основную публикацию
Adblock
detector
