Как с помощью нивелира измерить расстояние

Работа С Оптическим Нивелиром

Учимся работать с оптическим нивелиром

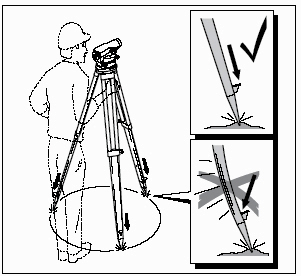

Установка штатива:

1. Ослабьте винты на ножках штатива, выдвиньте ножки на нужную высоту и хорошо затяните винты.

2. Для того чтобы гарантировать устойчивость штатива, с достаточным усилием вдавите ножки в грунт. Утапливая ножки в грунт, обратите внимание, что усилие должно прилагаться вдоль ножек. При установке штатива обращайте внимание на то, чтобы головка штатива была горизонтальна. Значительный наклон штатива должен корректироваться с помощью подъемных винтов трегера.

Горизонтирование инструмента:

1. Установите нивелир на штативе. Затяните закрепительный винт.

2. Установите подъемные винты подставки (трегера) в среднее положение по высоте.

3. Приведите пузырек воздуха круглого уровня в нуль-пункт. Для этого вращайте подъемные винты А и В одновременно в противоположных направления до тех пор, пока пузырек не выйдет на линию, перпендикулярную линии, соединяющей винты А и В. Далее вращая винт С, приведите пузырек круглого уровня в центр нуль-пункта.

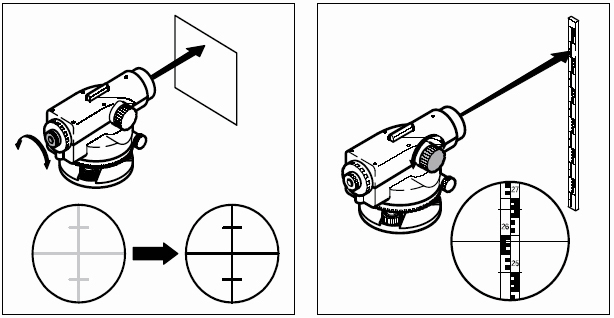

Фокусировка зрительной трубы:

1. Наведите трубу на яркую поверхность (например, на лист белой бумаги).

2. Вращайте окулярное кольцо до тех пор, пока сетка нитей не станет четкой и черной. Теперь окуляр настроен по вашему зрению.

3. Наведите трубу на рейку, используя визир.

4. Вращайте фокусировочный винт, пока изображение рейки в поле зрения не станет четким. Добейтесь отсутствия параллакса, то есть такого положения, когда при смещении глаза вверх и вниз, изображение рейки и сетки не смещаются относительно друг друга.

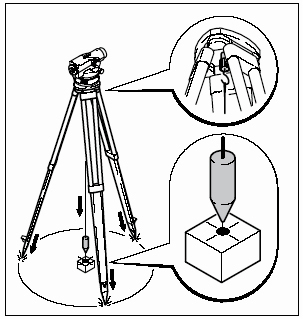

Центрирование:

Если необходимо установить нивелир над точкой:

1. Подвесьте отвес.

2. Ослабьте закрепительный винт. Смещайте нивелир по головке штатива до тех пор, пока отвес не укажет строго на точку.

3. Затяните закрепительный винт.

Взятие отчетов (отсчитывание по рейке):

1. Установите прибор на штативе, выполните горизонтирование прибора и фокусировку сетки нитей.

2. Установите нивелирную рейку вертикально.

3. Выполните предварительное наведение трубы на рейку при помощи визира.

4. Точно отфокусируйте изображение рейки с помощью фокусировочного винта.

5. Выполните точное наведение с помощью наводящего винта.

6. Проверьте положение пузырька круглого уровня. Он должен быть в нуль-пункте. Используйте призму контроля положения уровня.

7. Возьмите отсчет по рейке. В качестве отсчетного индекса используйте среднюю горизонтальную нить сетки нитей.

Пример на рисунке:

Измерение расстояний:

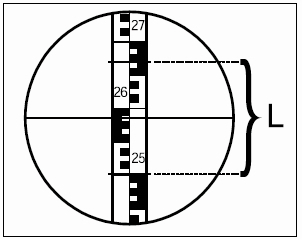

Для определения расстояния возьмите отсчеты по нижней и верхней нитям.

Пример на рисунке:

Отсчет по верхней нити: 2.670м

Отсчет по нижней нити: 2.502м

Разность отсчетов: L=0.168 м

Так как коэффициент дальномера равен 100, расстояние вычисляется по формуле D=100xL

В примере D=100×0.168= 16.8 м

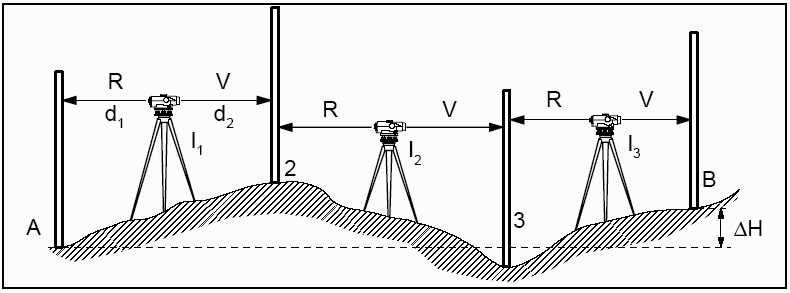

Нивелирный ход:

Выбирайте станции и точки установки реек, отмеряя шагами длины плеч (расстояния от нивелира до рейки). Они должны быть примерно одинаковые, порядка 40-50 м.

1. Установите прибор на станции I1.

2. Установите рейку вертикально на точке А.

3. Наведите трубу на рейку и возьмите отсчет по рейке (задний R).

4. Наведите трубу на рейку, установленную на точке 2, возьмите отсчет (передний V).

5. Переставьте прибор на станцию I2. Наведите на связующую точку 2 и возьмите отсчет по рейке (задний).

6. Выполните визирование на переднюю связующую точку 3.

7. Продолжайте прокладку нивелирного хода до тех пор, пока не придете на точку В.

Результат: ΔH = сумма задних отсчетов – сумма передних.

Как пользоваться нивелиром?

Нивелир — это прибор для определения разности высот, проверки ровности поверхности путем определения превышения одной точки над другой горизонтальным лучом. Нивелиры делятся на оптические, цифровые и лазерные.

Как пользоваться оптическим нивелиром?

Комплект оптического нивелира состоит из штатива, рейки с делениями в миллиметрах на одной стороне и сантиметрах с другой, а также самого нивелира.

  • 1 шаг. Для начала необходимо выбрать место для установки нивелира. Самым удобный считается расположение в центре измеряемой площадки. На выбранном месте устанавливается штатив. Для достижения ровного горизонтального положения необходимо ослабить зажимы ножек штатива, установить площадку (головку) штатива на необходимую высоту и закрутить винты.
  • 2 шаг. Нивелир устанавливается и закрепляется становым винтом на штатив. Вращая подъемные винты нивелира, с помощью уровня достигается горизонтальное положение прибора.
  • 3 шаг. Осталось произвести фокусировку. Для этого зрительную трубу необходимо навести на рейку и вращая фокусировочный винт получить максимально резкое изображения, окулярным кольцом настраивается фокусировка сетки нитей. Если необходимо измерить расстояние от одной точки до другой или вынести оси здания, то проводится центрирование. Для этого нивелир устанавливается над точкой, а за становый винт подвешивается отвес. Нивелир смещается по головке штатива, при этом отвес должен находится над точкой, потом прибор закрепляют.
  • 4 шаг. После установки и настройки прибора можно переходить к изысканиям. Нивелирная рейка устанавливается на начальную точку (или высотный репер), производится снятие отсчета по средней нити сетки нитей нивелира. Отсчет записывается в полевой журнал. Далее рейка переносится на измеряемую точку, повторяется процедура снятия и записи отсчета. Разница между отсчетами начальной и измеряемой точки и будет составлять превышение.

Как пользоваться лазерным нивелиром?

До начала работы необходимо проверить функционирование прибора. Для этого нужно зарядить аккумулятор или вставить батареи, и включить нивелир. Если луч светит ярко и четко, то аппарат готов к работе.

Для достижения высокого качества разметки необходимо соблюдать следующие правила расположения прибора:

  1. Проецирование линии или плоскости должно происходить беспрерывно. На пути луча не должно быть препятствий.
  2. Расстояние от нивелира до объекта не должно превышать максимального допустимого для выбранной модели. С увеличением расстояния погрешность разметки увеличивается. Но использование специального приемника позволяет увеличить дальность использования прибора до 2-х раз.
  3. Лазерный луч опасен для зрения животных и людей, поэтому перед проведением работ необходимо предупредить окружающих и, по возможности, изолировать животных с рабочей площадки.

Настройка лазерного нивелира зависит от выбранной модели, важно помнить, что отключение неиспользуемых функций позволяет экономить заряд батареи и увеличить время работы устройства. Основные параметры настройки:

  1. Для достижение точного результата работы прибор необходимо расположить на ровной поверхности с помощью штатива, при этом нивелир должен находиться в устойчивом положении. В некоторых моделях предусмотрено крепление к потолку или стене, в этом случае важно не допускать возможность смещения или тряски устройства.
  2. До начала работ необходимо провести выравнивание прибора по горизонтали путем вращения винтов. Многие современные модели обладают функцией самовыравнивания. Такие приборы не допускают неправильного положения устройства и подают звуковой сигнал при ошибке.
  3. В зависимости от задачи необходимо настроить видимость вертикальной и горизонтальной оси. В некоторых моделях также возможно выбрать режим «линии» или «точки» и отрегулировать их.
  4. В ротационных нивелирах доступна настройка скорости вращения луча или величины угла для задания рабочего сектора.
  5. При необходимости измерений на дальних расстояниях следует использовать приемник лазерного луча, который требуется закрепить на рейке и поместить ее на измеряемую точку.

Использование лазерного нивелира в строительстве или ремонте позволяет выполнять большое количество задач. Способы использования зависят от конкретно поставленных целей, например:

Использование лазерного нивелира при работе на полу:

  1. Чтобы определить ровность залитого бетона. Для этого рейку необходимо поставить к стене в любом месте помещения и отметить, где на ней находится красный луч. После этого сделать еще несколько таких измерений в разных точках комнаты и сравнить отклонения показателей.
  2. Для декоративной укладки напольной плитки. Для этого необходимо наклонить устройство и перенести луч на пол, при этом зафиксировав нивелир. Самым популярным считается способ, когда лучи пересекаются под прямым углом, что позволяет аккуратно выложить плитку. Наличие зажимов в комплектации лазерного нивелира позволяет проецировать перпендикулярное пересечение на любую поверхность.

Использование лазерного нивелира для работ на стене:

  1. Для выравнивания стен Для этого необходимо направить луч вдоль поверхности и замерить отклонения.
  2. Наклейка керамической плитки и обоев Применение разметки стен лазерным нивелиром позволяет выложить плитку или наклеить обои быстро и идеально ровно. Используется или один вертикальный луч для обоев или пересечение двух лучей для плитки. Для экономии заряда обычно только первый ряд наклеивается по лучам, остальные выравниваются по первому, иногда производя контрольное выравнивание нивелиром.
  3. Установка техники, карнизов, полок и другие бытовые способы применения нивелира. На смену карандашам, рулеткам и пузырьковым уровням пришли лазерные нивелиры. Проецирование лучей на стену позволяет быстро и без хлопот справляться с большим количеством бытовых вопросов.

В заключение

Нивелир является незаменимым устройством как на стройке, так и в быту. Купить лазерный или оптический нивелир вы можете в нашем интернет-магазине. А также мы проводим обучение по использованию профессионального геодезического и строительного оборудования. Обращайтесь к нашим специалистам, и мы ответим на все ваши вопросы.

Как пользоваться нивелиром и рейкой при строительстве

Оптический нивелир многие считают архаизмом, в то время как это один из наиболее точных приборов в рамках геодезических исследований. В нашем обзоре мы удовлетворим интерес обывателей по вопросам использования нивелира для геометрического способа построения плоскостей.

Два геодезиста на разных краях пропасти:

Нивелир (кричит): Переходи!

Нивелир (ещё громче): Переходи.

Нивелир (бормочет): Глухой идиот.

Рейка (кричит): Сам идиот.

Суть и специфика нивелирования

Существует немало способов установить искривление земной поверхности: по малейшей разнице в атмосферном давлении, с использованием теодолита или водяного уровня и прочих приспособлений. Однако геометрическое нивелирование считается наиболее универсальным, быстрым и точным способом: даже у технических нивелиров, используемых в строительстве, погрешность измерений составляет всего 10 мм на один км.

Читать еще:  Как проверить обороты двигателя мультиметром

Суть нивелирования заключается в определении разности высот (превышения) каждой из набора точек на местности относительно некоторой эталонной точки, называемой в строительстве репером. После того, как виртуальная плоскость была определена, относительно нее отсчитывают нулевую отметку, которая в большинстве случаев лежит на уровне пола первого этажа здания.

В принципе, в нивелировании нет ничего сложного кроме двух специфических моментов. С одной стороны, геодезист с напарником должны уметь пользоваться нивелиром и рейкой, знать тонкости настройки и правильно устанавливать контрольные столбы. Другой нюанс заключен в том, что на местности могут присутствовать объекты, препятствующие визуальному контакту между нивелиром и рейкой. Поэтому место установки нивелира приходится периодически переносить, определяя временные реперы и устанавливая разность высот для них. Но в конечном итоге все расчеты сводятся к банальной арифметике.

Определение репера и ключевых точек

При геодезическом исследовании строительной площадки репер располагают в самой низкой точке плоскости, которую определяют визуально или путем беглого «прострела». В этом месте в землю вбивают массивный столб с прямым срезом, на который удобно установить рейку.

Количество и расположение ключевых точек зависит от задач нивелирования. Если речь идет о подготовке котлована под фундамент, точки располагают на внутренних и внешних углах по контуру будущей конструкции. При размещении контрольных точек не требуется высокой точности, важно лишь, чтобы в месте установки кольев не было локальных бугров или ям.

В черте населенного пункта имеются специальные, измеренные и утвержденные официально, реперные точки для привязки к ним при измерении новых строительных площадок.

Все точки должны быть по возможности равноудалены от места установки нивелира и находиться от него на расстоянии не менее 5 метров. Если нивелируется маленький участок, нивелиром можно отстреливать все точки со стороны, ну или воспользоваться гидростатическим уровнем.

Установка и выравнивание визира

Для начала необходимо установить штатив. Ослабив винты крепления телескопических ножек, треногу нужно выровнять так, чтобы верхняя площадка лежала в горизонтальной плоскости, здесь все делается «на глазок». Ножки нужно вдавить в рыхлый грунт, надавив ногой на упор, при этом расстояние между ними должно быть одинаковым. Высоту ножек нужно отрегулировать так, чтобы площадка штатива находилась на уровне груди, после чего затянуть винты.

Когда штатив установлен, на нем посредством центрального винта крепится сам нивелир. Он имеет две площадки: нижняя фиксируется к треноге винтом или иным штатным способом, верхняя покоится на трех регулировочных винтах. По сторонам образованного винтами треугольника расположены три цилиндрических пузырьковых уровня предварительной настройки. Вращая одну пару винтов, сначала нужно добиться, чтобы пузырек между ними стал точно между метками. После этого путем подкручивания третьего винта выставляются два других уровня. Индикатор точной настройки — круглый уровень — располагается на корпусе оптической трубы нивелира. Может потребоваться немного покрутить регулировочные винты, чтобы пузырек расположился точно в пределах круглой метки. Нивелир готов к работе.

Обозначения нивелирной рейки

Прежде чем начать стрелять местность, неплохо было бы разобраться с тем, как ориентироваться по рейке. Действительно, что это за непонятные буквы «Е», что за черные и красные отметки? В действительности все очень просто.

Рейка разбита на сегменты, каждый длиной по 10 см. Внутри каждого сегмента есть черные и белые участки, длина каждого равна 1 см. Крайние три черных участка объединены боковой линией — это чтобы проще было визуально определять центр сегмента. Цифры обозначают, в каком десятке сантиметров находятся метки сегмента, то есть по сути положение на рейке определяется числом белых и черных участков, прибавленных к номеру десятка.

Но ведь точности в один сантиметр явно недостаточно. Дело в том, что на обратной стороне рейки имеется обычная миллиметровая градуировка, которой на больших расстояниях пользоваться не очень удобно. Поэтому помощник, удерживающий рейку, может дополнительно подстраивать бегунок, руководствуясь командами геодезиста «выше» и «ниже», а затем показать на пальцах количество миллиметров. Также некоторые нивелиры оснащаются метрической сеткой, по которой это отклонение определить еще проще.

Напоследок самый интересный вопрос: почему верхней части рейка имеет красную разметку, расположенную в обратном порядке. Дело в том, что у старых нивелиров не было дополнительной линзы и изображение геодезист видел перевернутым. Но с такими «динозаврами» вам вряд ли придется иметь дело.

Порядок измерения превышения точки

Перед отстрелом точки помощник должен установить рейку как можно ближе к контрольному колышку, мягко оперев ее на прилегающий грунт. Рейку во время измерений нужно держать недвижимо и строго вертикально, используя для выравнивания отвес или круглый пузырьковый уровень.

Нивелир нужно повернуть в сторону рейки так, чтобы вертикальная ось сетки расположилась точно по ее центру. После этого путем вращения оптического винта нужно настроить резкость изображения, чтобы метки на рейке были отчетливо видны. Затем нужно подстроить резкость отображения сетки, вращая кольцо на окуляре.

Чтобы определить превышение, необходимо отметить номер сегмента, на котором расположилась вертикальная ось, а затем посчитать, сколько от начала сегмента до оси целых чёрных и белых промежутков. Дописав после номера сегмента это значение, вы получите возвышение в сантиметрах. Если нужна более высокая точность, после возвышения ставится запятая, затем помощник перемещает ползунок так, чтобы его край точно совпал с горизонтальной осью и передает число дополнительных миллиметров, которое записывается после запятой.

Можно обойтись и без ползунка. Если горизонтальная ось расположилась точно посередине белой или чёрной метки, добавляют три миллиметра, если в нижней четверти — один или два, если в верхней четверти — четыре. Такого визуального определения для строительства более чем достаточно.

Ведение журнала и расчёты

Процесс нивелирования сопряжён с ведением большого количества записей. Геодезист должен иметь под рукой план участка, на котором схематически изображен объект, для строительства которого выполняется нивелирование, а также места расположения контрольных кольев. Каждый колышек нужно пронумеровать и вынести эти обозначения в отдельную таблицу, в которой отмечаются измеренные превышения.

Теперь о самих превышениях. Они бывают относительными и абсолютными, то есть от плоскости измерения нивелира и от репера. К примеру, превышение репера составило 145,2 см, а контрольной точки — 151 см. Вычтя из превышения репера превышение точки мы обнаружим, что абсолютное превышение составит -4,8 см, при этом знак «минус» точно дает понять, что тока расположена ниже. Подобные вычисления следует провести для каждой из точек.

Практический смысл нивелирования заключается в нанесение на колья отметок, находящихся в одной горизонтальной плоскости. Для этого необходимо найти самую высокую точку с наибольшим положительным значением превышения и добавить к нему, например, 20 см. Следуя от одного колышка к другому, на них с помощью рулетки откладывают значение превышения точки, к которому добавлено значение смещения — те самые 20 см. Полученные метки используются при ведении земляных работ и определения глубины котлована, либо для натягивания причального шнура.

Видео по теме:

Как пользоваться нивелиром с гарантией точности измерений?

Чтобы узнать, как пользоваться нивелиром, не обязательно оканчивать курсы геодезистов или геологический институт. Достаточно внимательно прочитать эту статью, ознакомиться с видеовставками и поэкспериментировать с прибором, и вы сможете совершать высокоточные измерения не хуже квалифицированного инженера.

Методы нивелирования на местности

Нивелирами называется большая группа приборов, которые используются для определения и фиксации точного положения различных предметов по высоте. Причем предметами могут быть вполне произвольные точки и участки земной поверхности, а не определенные ориентиры.

Задача любого нивелирования состоит в измерении разницы высот между отметками (уровнями) будущего здания (сооружения). На практике, от величины такого превышения, от его грамотного измерения зависит общее качество строительства. Например, от запланированного «нулевого» уровня первого этажа дома рассчитывается глубина фундамента, сток грунтовых вод, проект дренажной системы, вид утепления отмостки и т.д.

Существующие методики нивелирования достаточно разнообразны:

  • Гидростатический метод, основанный на свойстве одинакового положения жидкости в сообщающихся сосудах. Обладает высокой точностью и допускает измерение вне пределов прямой видимости между отдельными точками. Гидростатические замеры связаны с необходимостью прокладывать и заполнять жидкостью протяженные шланги и трубки, что не всегда удобно;
  • Барометрический метод – применяется при планировании и разметке обширных архитектурных комплексов, нуждается в высокоточных барометрах, специальных компьютерных программах. В личном жилищном строительстве барометрические измерения не используются;
  • Тригонометрические замеры посредством поворотного теодолита хороши тем, что не нуждаются в помощниках с дополнительными рейками. Теодолитные измерения ведутся как по горизонтальным, так и по вертикальным углам, однако освоить этот прибор сложнее, чем обыкновенный нивелир, да и стоимость теодолита в несколько раз выше;
  • Геометрические измерения углов возвышения с помощью стандартных нивелиров выполняются только в одной плоскости и требуют установки вспомогательных отметок (тех же реек), их перемещения с места на место и записей в журнале измерений

Простота и надежность замеров обыкновенным нивелиром, его хорошая совместимость с нуждами частного и жилищного строительства делают его наиболее востребованным при проектировании и планировании многих работ – от заливки фундамента до проверки точности двускатной кровли.

Типовое устройство и классификация современных нивелиров

Конструктивное устройство нивелира незамысловато. На прочном треножнике расположен основной оптико-механический узел со встроенной системой линз. Этот узел должен обеспечить строгую горизонтальность визирного луча, с минимальным отклонением. Линзы могут давать как прямое, так и обратное (перевернутое) изображение. В последнем случае измерительные рейки тоже следует перевернуть при установке на местности.

Читать еще:  Эластичный строп для чего

В верхнюю часть корпуса каждого нивелира встраиваются датчики уровня. Прочная и точная установка прибора на местности определяет качество всех последующих измерений. Опытный оператор постоянно сверяется с показателями этих датчиков, регулируя их при необходимости рукоятками наклона оптико-механического узла. Это позволяет вовремя заметить случайное отклонение прибора от точного положения на местности и не повторять измерения заново.

Перед тем, как пользоваться нивелиром и рейкой, необходимо описать основные разновидности приборов для геометрических измерений превышения высоты. Наиболее просты и экономичны нивелиры с цилиндрическими уровнями (один или несколько), которые расположены непосредственно на трубе-визире. Значительно дороже и существенно точнее измерители с автоматической компенсацией «огрехов» установки, они удобны при работе на проблемных грунтах – щебень, песок и т.п. Нивелиры с электронной системой измерения используются при профессиональном проектировании крупных объектов и довольно сложны в настройке и эксплуатации.

По классу измерительной точности нивелирные устройства делятся на три основных группы:

  • Технические приборы, маркировка Н-10, Н-12 и т.д.;
  • Точные приборы, маркировка от Н-3 до Н-9;
  • Особо точные приборы, маркировка от Н-05 до Н-2.5.

Цифры в названии обозначают среднюю погрешность измерений в миллиметрах на километр. То есть даже технический нивелир дает отклонение около 1 см на 1 километр расстояния до объекта – этого более чем достаточно для точного проектирования и грамотного планирования подавляющего большинства строительных работ.

Как пользоваться нивелиром – пошаговая инструкция для начинающих

Практическое применение обыкновенного нивелира описывается следующей последовательностью измерительных действий:

Как пользоваться нивелиром — пошаговая схема

Шаг 1: Установка штатива

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой «штативной ноге», ими выполняют точную настройку горизонтальности верхней площадки.

Шаг 2: Монтаж нивелира

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном «окошке», не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Шаг 4: Измеряем и фиксируем наблюдения

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.

Как измерить с помощью нивелира?

Нивелир на стройке, инструмент второй по значимости после измерительной рулетки. Не представляя как работать нивелиром, нечего и думать начинать мало-мальски серьезное строительство. При этом принцип действия нивелира и основные приемы работы с ним настолько просты, что их может освоить даже ученик начальных классов.

Содержание статьи:

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

  • крепления на штативе;
  • выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
  • точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

У некоторых моделей станина имеет специальный лимб, шкалу, позволяющую выполнять измерение или построение горизонтальных углов.

С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.

Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

Элементы нивелира

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Принцип действия нивелира. Установка прибора

Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.

Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора. Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.

Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине. Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка.

Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

В заключение

Бережно относитесь к инструментам. Сразу после окончания работы, снимите нивелир со штатива и уложите в футляр. Лучше делать это, даже если спустя некоторое время вы будете продолжать работать с этого же места. В таком случае просто не убирайте сам штатив. Когда нужно, вы снова установите на него нивелир, при этом высота оптической оси нивелира, если и изменится, то незначительно.

Гранит и камень

Проведение съемок при помощи теодолита и нивелира

Основы работы с геодезическими приборами

Съемка при помощи теодолита

Установка прибора

Перед началом теодолитной съемки, прибор необходимо установить строго над вершиной измеряемого угла, над опорной точкой, с которой проводят измерения. При подземных маркшейдерских съемках иногда устанавливают теодолит под опорной точкой.
Высота расположения оптической трубы прибора должна находиться на уровне глаз.
Прибор устанавливают по оптическому или нитяному отвесу, сначала грубо, «на глаз» перемещая штатив, затем, при помощи перемещения по горизонтальной платформе уточняют положение над вершиной угла (опорной точкой).
Вертикальное положение оси вращения теодолита выполняется при помощи цилиндрического уровня.

После закрепления прибора проверяют правильность установки, вращая теодолит в горизонтальной плоскости и наблюдая за положением пузырька цилиндрического уровня.
Отклонение не должно превышать одно деление шкалы.
Установка оптической трубы должна позволять четко видеть шкалу сетки нитей и наблюдаемый объект съемки. Штрихи лимба и шкала отсчетного микроскопа также должны быть четко видны.

Измерение угла

Отпускают алидаду и отводят ее влево на 30-40 град., затем обратным вращением наводят на визирную точку первого направления так, чтобы она оказалась справа от бисектора (в поле зрения оптической трубы). Алидаду закрепляют.
Ввинчиванием наводящего винта алидады бисектор наводят на визирную точку и снимают показание с оптического микрометра.

Отпускают винт крепления алидады и наводят на вторую визирную точку, затем снимают показание, следуя тем же шагам, что и при наведении на первую точку.

Далее проводят второй этап съемки, снижающий погрешности, появляющиеся в результате неточной установки теодолита.
Оптическую трубу переводят через зенит в противоположное направление, и по часовой стрелке поворачивают к второй точке измеряемого угла, предварительно отведя алидаду на 30-40 град. влево.
Наводящим винтом наводят бисектор на визирную точку и снимают показания оптического микрометра.
По часовой стрелке наводят алидаду на первую визирную точку и вновь снимают показания микрометра.

В случае если теодолит оснащен окулярным микрометром вместо оптического, результаты измерений повторяют трижды.

На этом практическая часть съемки угла завершена, приступают к вычислениям среднего результата измерений первого и второго этапов, что позволяет уменьшить погрешности съемки.
Расхождение в измерениях угла, полученных в дублирующих съемках не должно превышать двойную точность отсчетного устройства (для теодолита Т30 эта погрешность составляет 1′).

Для измерения вертикальных углов используют вертикальный круг теодолита.

Измерение магнитных азимутов

Теодолит приводится в рабочее состояние, на конце алидады закрепляется буссоль.

Вращая алидаду на горизонтальном круге устанавливается нулевой значение. После этого закрепительный винт алидады закручивается, а винт лимба ослабляется и вращением алидады стрелка бруссоли приводится в равновесие со штрихами-индексами, при этом объектив трубы и северная стрелка бруссоли должны совпадать по направлению. Винт лимба закрепляется.
После выполнении этих операций горизонтальный круг оказывается сориентирован по магнитному меридиану Земли.
Затем, вращением алидады, зрительная труба наводится на визирную точку и снимается отсчет по горизонтальному кругу.
Полученный таким образом отсчет и является магнитным азимутом визирной точки.

Измерение расстояния

При помощи теодолита можно измерять линейные расстояния.
Для осуществления этой функции служат дальномерные нити и визирная рейка.
Чтобы определить расстояние L от теодолита до рейки, оптическую трубу прибора наводят на шкалу установленной вертикально рейки. Оценивают длину l отрезка рейки между дальномерными нитями, которая определяется, как разность показаний нижней нити l’’ и верхней нити l’:
l = l’’ — l’.
Чтобы вычислить расстояние до рейки, надо найденную длину отрезка рейки l умножить на 100:
L = l х 100.

Пример:
l’ = 1240 мм, l’’ = 1483 мм, тогда:
l=1483-1240=243 мм
L = 243 х 100 = 24.3 м

При проведении съемки углов теодолитом возникают погрешности, вызываемые различными причинами: ошибка прибора, влияния внешней среды и человеческий фактор.
Приборные ошибки зависят от качества изготовления и класса точности применяемого теодолита, а также его технического состояния. Чаще всего они возникают при плохой калибровке шкал, в том числе лимбовых и оптических, остаточных погрешностей регулировки и юстировки прибора, температурных деформаций в самом приборе и т.д.
Ошибки из-за негативного влияния внешней среды вызываются оптической рефракцией, искажением оптических изображений из-за перемещения слоев воздуха и т. п.
Человеческий фактор влияет на аккуратность установки прибора, выполнения технологии измерений и съема показаний с прибора, а также подсчет результатов измерений.
На результаты маркшейдерских съемок техническим теодолитом погрешности, вызываемые воздействием внешней среды, не оказывают существенного влияния, поскольку допускаемая погрешность крупномасштабных съемок выше, чем при точных мелкомасштабных съемках.

Использование нивелиров

Нивелиры используют для определения разности высот между двумя точками на местности. Различают следующие способы нивелирования: геометрическое, тригонометрическое и гидростатическое.

Геометрическое нивелирование производится с помощью прибора нивелира и рейки. Прибор устанавливают строго вертикально над опорной точкой, при этом ось оптической трубы нивелира является горизонталью. У второй точки выставляют рейку. Разница высот (превышение) между точками определяется, как разность отсчетов по рейке. Недостаток этого метода проявляется при измерении превышений, имеющих размеры больше, чем длина рейки. При этом приходится переставлять прибор, точность измерений падает.

Тригонометрическое нивелирование также производится с использованием нивелира. Превышение между точками в этом случае определяют по измеренным вертикальным углам и расстояниям между точками с помощью тригонометрических расчетов.

При помощи тригонометрического нивелирования можно измерить превышение любой высоты между взаимно видимыми точками, однако его точность ограничена влиянием на измерение вертикальных углов оптического преломления и уклонений отвесных линий, особенно проявляющихся в горной местности. Тем не менее этот метод определения превышений чаще всего применяется на практике, как наиболее универсальный.

При тригонометрическом нивелировании сначала определяется расстояние от нивелира до первой точки при помощи дальномерной сетки и рейки. Для этого вычисляется угол между горизонталью и произвольным отрезком на рейке. Путем несложных тригонометрических подсчетов (зная углы и длину одной из сторон – отрезок рейки), вычисляют расстояние.
Затем наводят оптическую трубу на вторую точку и замеряют угол между горизонталью и этой точкой. Рейка в измерениях на втором этапе не нужна.
Зная горизонтальное расстояние до первой точки, а также углы полученного прямоугольного треугольника, легко вычислить противоположный катет, величина которого и является превышением.

Гидростатическое нивелирование использует принцип сообщающихся сосудов.
Известно, что жидкость в сообщающихся сосудах находится на одном уровне, поэтому если взять два (или несколько) прозрачных сосуда в качестве мерных линеек и соединить их трубками, то по разности уровней жидкости в сосудах можно с большой точностью определить превышение между точками, в которых установлены сообщающиеся сосуды.
Как вы понимаете, этот метод ограничен длиной трубки, сообщающей сосуды, ну и, конечно же, не пригоден для измерения больших превышений.
Достоинства этого метода – относительная простота, высокая точность , возможность измерять превышение между несколькими точками одновременно, а также возможность проводить замеры между взаимно невидимыми точками.

Ссылка на основную публикацию
Adblock
detector
