Как определить класс подшипника

Дополнительные условные обозначения российских подшипников качения


I. Обозначение класса точности подшипников
По ГОСТ 520-89 установлены следующие классы точности подшипников:
— 0, 6, 5, 4, 2, Т — для шариковых и роликовых, радиальных и шариковых радиально-упорных подшипников;
— 0, 6, 5, 4, 2 — для упорных и упорно-радиальных подшипников;
— 0, 6Х, 6, 5, 4, 2 — для роликовых конических подшипников.

В условном обозначении подшипников класса точности проставляют только знак Х.
Установлены дополнительные классы точности подшипников — 8 и 7 ниже класса точности 0 для применения по заказу потребителей в неответственных узлах.
Перечень классов точности дан в порядке повышения точности. Класс точности 0 в случае отсутствия специальных требований (к радиальному зазору и др.) в условном обозначении подшипника не указывается. Классы точности ставятся через дефис непосредственно перед цифровой частью условного обозначения подшипника.
Например: 6-205, где 6-класс точности радиального однорядного подшипника 205.

II. Oбозначение радиального зазора подшипников

Радиальные зазоры в подшипниках обозначаются номерами групп по ГОСТ 24810-81: «Подшипники качения. Зазоры. Размеры».
Обозначение группы радиального зазора указывается слева от обозначения класса точности подшипника.
Например: 70-205, где 7 — группа радиального зазора, 0 — класс точности радиального однорядного подшипника 205.Нормальная группа радиального зазора в условном обозначении подшипника не указывается. Специальные требования к величине радиального зазора, отличные от ГОСТ 24810-81, обозначаются буквой Н.
Например: НО-42317 М, где Н — дополнительная группа радиального зазора, а 0 — класс точности подшипника 42317 М.

III. Обозначение момента трения подшипников

Величина момента трения (в гсм) радиальных и радиально-упорных подшипников определена техническими условиями ТУ37.006.085-79 «Нормы момента трения».
Норма момента трения подшипника условно обозначается номером соответствующего ряда, проставленным перед обозначением радиального зазора. При этом в условном обозначении радиально-упорных, а также радиальных однорядных подшипников с радиальным зазором по нормальной группе ГОСТ 24810-81 на месте обозначения радиального зазора проставляется буква М.
Примеры обозначения подшипников: 125-25 — подшипник шариковый радиальный однорядный класса точности 5 по ГОСТ 520-89 с радиальным зазором по второй группе ГОСТ 24810-81 с моментом трения по первому ряду;
4М6-1000900 — подшипник шариковый радиальный однорядный 1000900 класса точности 6 по ГОСТ 520-89 с радиальным зазором по нормальной группе ГОСТ 24810-81 с моментом трения по четвертому ряду.

IV. Обозначение категорий подшипников

В зависимости от наличия дополнительных технических требований ГОСТ520-89 установлены три категории подшипников — А, В, С:
— к категории А относятся подшипники классов точности 5, 4, 2, Т;
— к категории В относятся подшипники классов точности О, 6Х, 6, 5 (с учетом дополнительных требований);
— к категории С относятся подшипники классов точности 8, 7, О, 6.
По заказу потребителя допускается изготовление подшипников определенных классов точности в соответствии с требованием ГОСТ 520-89 без отнесения к категории А, В, С, при этом дополнительные требования, предусмотренные для подшипников категорий А, В, С, не устанавливаются.

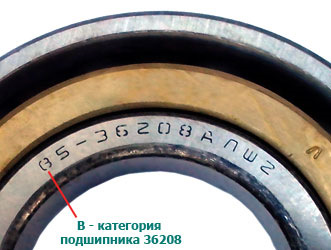

Обозначение категорий А и В проставляют:
— перед знаком зазора, при отсутствии требований по моменту трения и группе зазора отличной от нормальной, например А25-204;
— перед классом точности, при отсутствии требований по моменту трения и нормальной группе зазора, например А5-205, при этом для подшипников класса точности 0 в обозначении проставляют знак О, например В0-205.
В условном обозначении подшипников категории А и В с дополнительными техническими требованиями перед знаком категории указывается знак (1,- 2, 3 и т.д.), обозначающий дополнительные технические требования. Знак дополнительных технических требований не маркируют на кольцах подшипников, а указывают в конструкторской документации, на коробке или бандероли, в товарно-сопроводительной документации подшипников, а также при их заказе.
В условном обозначении подшипников категории С категорию не указывают и не маркируют.

V. Обозначения, характеризующие материал деталей подшипников, конструктивные отличия и специальные технические требования.

Подшипники, отличающиеся от основного типа по материалам деталей, конструкции, покрытиям, зазорам, чистоте обработки, допускаемым отклонениям на размеры деталей и другим признакам, имеют следующие дополнительные обозначения, проставляемые справа от основного обозначения.

Дополнительные знаки обозначения
При первом исполненииПри последующих исполненияхОтличительные признаки
1.АПодшипники, повышенной грузоподъемности
2.ББ1, Б2, БЗ и т.д.Сепаратор массивный из безоловянистой бронзы
3.ГГ1, Г2, ГЗ и т.д.Сепаратор массивный из черных металлов
4.ДД1, Д2, ДЗ и т.д.Сепаратор из алюминиевого сплава
5.ЕЕ1, Е2, ЕЗ и т.д.Сепаратор из пластических материалов
6.КК1, К2, КЗ и т.д.Конструктивные изменения деталей подшипников
7.ЛЛ1, Л2, ЛЗ и т.д.Сепаратор из латуни
8.РР1, Р2, РЗ и т.д.Детали подшипников из теплоустойчивых сталей
9.УУ1, У2, УЗ и т.д.Дополнительные технические требования к чистоте обработки деталей, радиальному зазору, осевой игре, покрытиям и т.д.
10.ХХ1, Х2, ХЗ и т.д.Детали подшипников из цементируемых сталей
11.ЭЭ1, Э2, ЭЗ и т.д.Детали подшипников из стали ШХ со специальными присадками
12.ЮЮ1, Ю2, ЮЗ и т.д.Детали подшипников из нержавеющей стали
13.ЯЯ1, Я2, ЯЗ и т.д.Подшипники из редко применяемых материалов (твердые сплавы, стекло, керамика и т.д.)
14.WW1, W2, WЗ и т.д.Детали подшипников из вакуумированной стали
15.НН1, Н2, НЗ и т.д.Кольца и тела качения или только одно кольцо из модифицированной теплопрочной стали (кроме подшипников роликовых радиально-сферических двухрядных)
16.ММодифицированный контакт

VI. Обозначения специальных требований к подшипникам по шуму (вибрации)

Нормы шумности подшипников предусмотрены соответствующими нормалями, а также специальными ТУ. Подшипники в этом случае получают дополнительное обозначение: букву Ш и цифровой индекс (Шl, Ш2, ШЗ и т.д.).
По мере возрастания цифрового индекса требования к подшипнику по шуму в работе ужесточаются.
Обозначения этих специальных требований ставятся справа от основного условного обозначения подшипника после указаний о конструктивных отличиях (К), материале сепаратора (Д, Л, Е, Б) или колец (Ю, Х, P) и т.д.
Например: 5-8322 ЛШ1, где 5 — класс точности упорного одинарного шарикоподшипника 8322, Л — сепаратор латунный, Ш1- норма шумности.

VII. Обозначение специального отпуска деталей подшипников.

При изготовлении подшипников с деталями из сталей ШХ15 и ШХ15-СГ с повышенным отпуском в условном обозначении подшипника ставится буква Т с цифровым индексом или без него.

Дополнительные обозначенияTT1Т2Т3Т4Т5
Температура отпуска колец, °С200225250300350410

Эти дополнительные обозначения ставятся справа от основного обозначения подшипника.
Например: 75-205 ET2 — обозначение радиального однорядного шарикоподшипника 205, 5-го класса точности с радиальным зазором по 7-ой группе, пластмассовым сепаратором и температурой отпуска колец 240-260 °С.

VIII. Обозначение сортов смазки, закладываемой в подшипники закрытого типа при их изготовлении

Подшипники закрытого типа, заполненные пластичной смазкой, имеют следующие дополнительные обозначения:

Подшипники: стандарты, размеры, типы, классификация, назначение, маркировка

Подшипником называется особый сборный узел, являющийся частью опоры, поддерживающей вал и обеспечивающий свободное вращение последнего. Видов подобных устройств существует несколько. Конечно же, в обязательном порядке соблюдаются при изготовлении таких изделий, как подшипники, стандарты, предусмотренные ГОСТом.

Основные типы

Для снижения трения в узлах разного рода могут использоваться подшипники:

Классификация подшипников качения

Устройства этого типа имеют очень простую конструкцию. Состоят они обычно из двух колец, между которыми находятся тела качения. Последние удерживаются внутри подшипника с помощью специального сепаратора.

Классифицироваться устройства качения могут по следующим признакам:

  • направлению воспринимаемой нагрузки — осевые, радиальные, радиально-упорные;
  • виду тел качения — шарики, ролики;
  • расположению тел качения — одно-, двух- или четырехрядные;
  • форме центрального отверстия — конусные, цилиндрические.

Существуют и такие виды подшипников качения, как обычные и самоустанавливающиеся, а также сдвоенные и простые.

Разновидности подшипников скольжения

Конструкция у устройств этого типа также совершенно несложная. Основой подшипника скольжения, как и качения, являются два кольца, одно из которых движется в процессе работы механизма. Однако вместо шариков или роликов в таких устройствах используются разного рода смазочные материалы, залитые в специальный желоб. Существует подшипники скольжения:

  • гидростатические;
  • гидродинамические.

В устройства первого типа смазка подается извне посредством насоса. Гидродинамические подшипники в этом плане более удобны. В процессе работы они сами выступают в роли насоса. Смазка в них поступает из-за разницы давления между составными частями.

По конструкции подшипники скольжения бывают:

Подшипники первого типа используются в основном в узлах механизмов, работающих на малых скоростях. Основным преимуществом устройств этой разновидности является способность эффективно выполнять свои функции даже при значительных перекосах.

Упорные подшипники устанавливаются в узлах, испытывающих сильные поперечные нагрузки. Чаще всего они применяются в турбинах и паровых установках.

Линейные подшипники при работе выполняют роль направляющих. Функционировать без перебоев они могут даже при постоянных радиальных нагрузках.

Стандарты устройств скольжения

Подшипники любой разновидности — изделия прежде всего стандартные. В противном случае подобрать подобное устройство для того или иного механизма было бы крайне сложно.

По каким же нормативам изготавливаются подшипники? ГОСТ регулирует не только собственно размеры подобных изделий, но и, к примеру, условные обозначения их конструктивных элементов и многие другие параметры. Какие именно нормативные документы регулируют изготовление устройств скольжения, можно посмотреть в представленной ниже таблице.

ГОСТ для подшипников скольжения

Какой ГОСТ регулирует

Сокращения и условные обозначения

Параметры для расчета

Стандарты для втулок из медных сплавов

Конструктивные особенности и подшипниковые материалы

Размеры и типы колец

Размеры керамических втулок

Размеры и виды втулок, типы спекаемых материалов

Определения и термины для подшипников механизмов и машин

Основные ГОСТы для подшипников качения

При изготовлении таких устройсв также соблюдаются ГОСТы.

ГОСТ для подшипников качения

Какой ГОСТ регулирует

Общие технические условия

Типы и конструктивные исполнения

Канавки, кольца (размеры)

Посадка валов и корпусов

Требования к шарикам

Требования к роликам игольчатым/цилиндрическим

Гайки, шайбы для втулок

Методы измерения вибрации

Подшипники: стандарты ГОСТа в отношении размеров

Согласно ГОСТу, все подобные изделия должны иметь определенные внутренний и внешний диаметр, а также ширину. В зависимости от этих параметров определяется серия изделий.

Серии подшипников по размерам

Диаметр внутренний (мм)

Диаметр внешний (мм)

Вот такие могут иметь подшипники размеры. Таблица, представленная выше, зависимость диаметров и ширины подобных изделий демонстрирует наглядно.

Корпуса подшипников

Госстандарт регулирует в том числе и конструктивное оформление таких устройств. Корпус подшипника может идти:

Изделия первой разновидности устанавливаются обычно на обработанные поверхности при направлении нагрузки радиальной от опоры. Модели без выемки монтируются, наоборот, к опоре.

Корпус подшипника может иметь разную ширину. По этому признаку различают изделия типа:

  • ШМ — широкие неразъемные;
  • УБ — узкие неразъемные;
  • РШ — широкие разъемные;
  • РУ — узкие разъемные.

Маркировка

При изготовлении таких изделий, как подшипники, стандарты соблюдаются обязательно. И конечно же, производители подобных устройств, согласно нормативам, должны предоставлять потребителям всю необходимую информацию о них. Маркировка подшипников, выпускаемых в России, состоит обычно из трех частей:

  • основного обозначения;
  • дополнительных знаков справа и слева.

Для наглядности далее приведем такой пример маркировки подшипника:

Здесь основная часть состоит из шести цифр. Дополнительный знак слева («6») обозначает класс точности изделия. Маркировка справа УС17Ш расшифровывается так:

  • У — степень шероховатости;
  • С17 — тип смазки;
  • Ш — степень шумности.

Основные цифры обозначают:

  • типы подшипников;
  • серии по наружному диаметру и ширине;
  • внутренние диаметры;
  • конструктивные особенности.

Классы точности подшипников

Этот параметр определяет в первую очередь сферу применения устройства. К примеру, на современные станки сложной конструкции могут устанавливаться подшипники только самого высокого класса точности. В массово же распространенных механизмах зачастую применяются не слишком качественные изделия этого типа. Класс точности подшипника может быть:

  • нормальным (в маркировке не указывается);
  • сверхвысоким — цифра 2;
  • особо высоким — 4;
  • высоким — 5;
  • повышенным — 6;
  • пониженным — 7 или 8.

Таким образом, подшипник из нашего примера относится к повышенному классу точности.

Размеры устройств: внутренний диаметр

На этот параметр указывают первые две цифры с конца в маркировке. Для подшипников с внутренним диаметром свыше 20 мм их нужно умножать на 5. В нашем примере — это цифры 0 и 6. Шесть умножаем на пять, получаем 30 мм.

Конечно же, не только большие могут иметь подшипники размеры. Таблица, представленная ниже, показывает, как маркируется внутренний диаметр маленьких изделий этого типа (до 20 мм). На 5 в данном случае ничего умножать не нужно.

Маркировка подшипников с внутренним диаметром меньше 20 мм

Серия по наружному диаметру

На этот параметр указывает третья цифра справа. При одинаковой конструкции и внутреннем диаметре подшипники могут различаться по наружному диаметру и ширине. В зависимости от этого стандартами определяется и их серия. Наружный диаметр в маркировке указывается третьей цифрой справа, а ширина — седьмой справа. Обозначения согласно стандартам в настоящее время приняты следующие:

  • 1 — серия особо легкая;
  • 2 — легкая;
  • 3 — средняя;
  • 4 — тяжелая;
  • 5 — легкая широкая;
  • 6 — средняя широкая.

Подшипник, маркированный 6-6180306, относится к средней широкой серии.

Тип подшипника

Разновидность устройства, конечно же, также указывается в маркировке. Определяются типы подшипников по четвертой цифре справа. В данном случае для шариковых подшипников приняты следующие обозначения:

  • радиальный — 0;
  • радиальный сферический — 1;
  • радиально-упорный — 6;
  • упорный — 8.
  • радиальный с короткими роликами — 2;
  • радиальный сферический — 3;
  • игольчатый или с длинными роликами — 4;
  • радиальный с витыми роликами — 5;
  • конический — 7;
  • упорно-радиальный — 9.

Подшипник с маркировкой 6-180306УС17Ш является радиальным шариковым (четвертая цифра справа — 0).

Международная система

Таким образом, в России предприятия, изготавливающие подшипники, ГОСТа придерживаться должны в обязательном порядке. Определить, что представляет собой изделие, выпущенное у нас в стране, совершенно не сложно по его маркировке. С импортными устройствами этого типа, к сожалению, все далеко не так просто.

За границей классификация подшипников существует такая же, как у нас, а вот какой-то общепринятой четкой системы обозначений, к сожалению, там не имеется. Зарубежные производители маркируют свою продукцию так, как им заблагорассудится.

Дополнительные обозначения на подшипниках, изготовленных, к примеру, в том же Китае, могут наноситься как до основного блока, так и после него. Сама базовая информация, как и в российской системе, обычно представляется в виде нескольких цифр (3-5). Чаще всего в маркировке импортных подшипников:

  • первый символ обозначает тип изделия;
  • следующие две цифры представляют серию размера ISO;
  • последние две цифры указывают код размера подшипника.

Как и в российской системе, в китайской последние две цифры, если они есть, следует умножать на 5. Таким образом можно определить внутренний диаметр подшипника в миллиметрах.

К примеру, характеристики подшипников, промаркированных как N315-EM/C3, будут такими:

  • N — это тип подшипника роликовый радиальный;
  • 315 — размеры ISO изделия;
  • буквы EM указывают в данном случае на то, что в подшипнике предусмотрен латунный сепаратор;
  • С3 — группа радиального зазора.

Магнитные подшипники

Такие устройства также достаточно часто используются в узлах механизмов. Принцип их работы основан на левитации, создаваемой магнитным полем. Подвес вала подшипники этой разновидности осуществляют бесконтактным способом. Работать устройства этого типа могут как от катушек, создающих поле, так и от постоянных магнитов. Последняя разновидность устройств используется не слишком часто. Дело в том, что такие системы, к сожалению, не отличаются стабильностью.

Подшипники качения: назначение

Преимуществами устройств подобной конструкции являются прежде всего:

  • низкий коэффициент трения;
  • малая чувствительность к качеству смазки;
  • дешевизна.

Минусами подшипников качения считаются в первую очередь слабая сопротивляемость ударным нагрузкам и невозможность работы на сверхвысоких скоростях. Также к недостаткам устройств этой разновидности относят ограничения в использовании в загрязненных средах.

Очень широкая сфера применения — это то, чем, безусловно, отличаются такие подшипники. Стандарты при их изготовлении соблюдаются в обязательном порядке и использовать их рекомендуется везде, где это возможно. На данный момент именно этот тип устройств является самым востребованным и распространенным.

Основное назначение подшипников качения, как и скольжения, уменьшать трение между движущимися частями механизма. Использоваться они, таким образом, могут в автомобильном и сельскохозяйственном машиностроении, при производстве бытовой техники, в металлургической промышленности. Очень часто подобные устройства применяются и при изготовлении перерабатывающего оборудования. Незаменимыми подшипники качения являются также и в самолетостроении, и даже в космической промышленности.

Где используются устройства скольжения

К основным преимуществам подшипников этого типа можно отнести:

  • небольшие размеры;
  • высокую скорость работы;
  • малую чувствительность к вибрационным и ударным нагрузкам.

Недостатками подшипников скольжения считаются:

  • более высокие, чем у устройств качения, потери на трение;
  • сложная смазочная система;
  • необходимость использования при изготовлении дефицитных материалов.

Применяют подшипники скольжения чаще всего там, где нельзя использовать устройства качения. К примеру, в том случае, если:

  • подшипник должен быть разъемным;
  • если на этот элемент в процессе эксплуатации приходится очень большая нагрузка;
  • на сверхбыстрых валах;
  • для работы в очень сильно загрязненных средах.

Чаще всего подшипники скольжения применяются в разного рода высокоскоростных машинах. Это могут быть, к примеру, центрифуги, шлифовальные станки и т. д. Также такие устройства используются на коленчатых валах в двигателях в том случае, если их конструкция должна быть разъемной.

Сообщества › Сделай Сам › Блог › Подшипники: зазоры, класс точности, что такое C, P, ABEC, ГОСТ, как связаны, на что влияют. Чтобы иметь понятие.

Чтобы долго не томить, начну сразу с таблицы соответствий:
Зазоры по ГОСТ 520 ( ISO-492 ):
нет ( C1 ) — уменьшенный зазор (меньше чем С2)
6гр ( С2 ) — зазор подшипника меньше нормального
не обозначается/нормальная гр. ( СN**/не обозначается) – нормальный зазор
нет ( CM*** ) — зазор подшипников для электродвигателей (бОльше нормального, но меньше чем С3)
7гр ( С3 ) – зазор подшипника больше нормального
8гр ( С4 ) — зазор в подшипнике больше чем С3
9гр ( С5 ) — зазор в подшипнике больше чем С4

Класс точности: старое обозн. / ГОСТ 520 / ISO-492 / ABEC
Н / 0 или не пишется / P0 / ABEC1 — Нормальный
П / 6 / P6 / ABEC3 — Повышенный
ВП / нет / нет/ нет — Особо повышенный промежуточный
В / 5 / P5 / ABEC5 — Высокий
АВ / нет / нет / нет — Особо высокий промежуточный
А / 4 / P4 / ABEC7 — Прецизионный
СА / Т / нет / нет — Особо прецизионный
С / 2 / P2 / ABEC9 — Сверхпрецизионный
:

Теперь собственно Чуть-чуть букафф:

Я довольно долго думал, что зазор и точность — одно и то-же, только «в профиль». Т.е. чем больше подшипник болтается (люфтит) — тем ниже точность.
Оказалось, что всё гораздо лучше и зазор и точность — разные величины, обозначающиеся разными цыфирьками/букаффками.
Начнем с ЗАЗОРов:
«Радильный зазор подшипника — это смещение в радиальном направлении на расстояние, на которое можно сместить наружное кольцо подшипника относительно внутреннего кольца подшипника без приложения усилия.
Осевой зазор подшипника — это смещение в осевом направлении, на расстояние, на которое можно сместить наружное кольцо подшипника относительно внутреннего кольца подшипника без приложения усилия.

Использование подшипников в зависимости от групп зазоров:
С уменьшенным зазором:
— Необходимость повышения жесткости в осевом и радиальном направлениях, например, в скоростных узлах;
— по условиям эксплуатации ожидается повышенный нагрев наружного кольца относительно внутреннего кольца.

С нормальным зазором:
— Относительно небольшие частоты вращения и нагрузки.
— Наружные кольца монтируются в корпус с зазором.
— Внутренние кольца монтируются на вал с натягом.
— Температура внутреннего кольца выше чем у наружного на 5-10 градусов.
Нормальная группа — обеспечивает при обычных для большинства случаев посадках и температурных условиях удовлетворительную работу подшипникового узла.

С увеличенным зазором:
— Повышенный нагрев внутреннего кольца.
— Подшипник работает с высокими динамическими нагрузками, поэтому кольца монтируют с повышенным натягом.
— Наличие перекосов внутренних колец относительно наружных по различным причинам.

Также зазоры бывают:
Начальный радиальный зазор — это зазор в подшипнике до установки его на вал и в корпус.

Посадочный радиальный зазор — это зазор в подшипнике после установки его на рабочее место, т.е. после уменьшения внутреннего диаметра наружного кольца и увеличения наружного диаметра внутреннего кольца в результате образования посадочного натяга. При этом в подшипнике либо сохраняется некоторый зазор, либо образуется натяг.

Рабочий зазор образуется во время работы механизма при установившимся температурном режиме в подшипниковом узле . Посадочный зазор всегда меньше начального вследствие изменения диаметров колец подшипника при их установке с посадочным натягом, а рабочий зазор уменьшается или увеличивается под влиянием перепада температур и увеличивается под действием приложенной нагрузки.

Естественно, маркировка касается «Начального радиального зазора»

В принципе, чем меньше зазоры, тем выше точность вращения подшипника, больше его долговечность, одновременно — работает большее количество тел качения, меньше ударная нагрузка от вибрации. Однако, подшипники с начальным радиальным зазором, равным нулю, не выпускаются. Дело в том, что если в подшипнике вследствие тех или иных причин (см. выше) образуется натяг, это приводит к еще бОльшему тепловыделению и как следствие, нагреву и еще бОльшему натягу. Если подшипник и не заклинит, то повышенный износ обеспечен. Вплоть до разрушения или заклинивания.

Подшипникам, изготовленным с радиальным зазором, соответствующим нормальной группе, дополнительно не обозначаются ни по ГОСТ ни по ISO.

В ГОСТ 520-2002 предусматриваются следующие группы: 6, нормальный, 7,8,9
В ISO — C1, C2, CN, C3, C4, C5.
Имеют следующие соответствия*:
нет ( C1 ) — уменьшенный зазор (меньше чем С2)
6гр ( С2 ) — зазор подшипника меньше нормального
не обозначается/нормальная гр. ( СN**/не обозначается) – нормальный зазор
нет ( CM*** ) — зазор подшипников для электродвигателей (бОльше нормального, но меньше чем С3)
7гр ( С3 ) – зазор подшипника больше нормального
8гр ( С4 ) — зазор в подшипнике больше чем С3
9гр ( С5 ) — зазор в подшипнике больше чем С4

По стандарту ISO, если в обозначении подшипника ничего не указано – зазор подшипника нормальный.
*) группы зазоров по ГОСТ разнятся для разных типов подшипников, тут приведено соответствие для радиальных. Для других можно ознакомиться тут: aprom.by/cgi-bin/article.pl?words=zazor
**) используется только в комбинации с буквами, обозначающими уменьшенное или смещенное поле зазора
***) в ISO такого нет, это обозначение де-факто.

Теперь ТОЧНОСТЬ
Точность изготовления подшипников влияет на очень многие параметры работы:
— скорость вращения,
— вибрации,
— срок службы.
С повышением класса точности возрастают точностные требования ко всем элементам подшипников как внутренним, обеспечивающим точность вращения и радиальные зазоры между телами качения и дорожками колец, так и внешним, обеспечивающим посадку колец в изделии.
К примеру, класс точности влияет на потери на трение при вращении: чем точнее изготовлен подшипник, тем меньше трение тел качения, сепаратора и обойм, а значит меньше тепловыделение и выше скорость вращения.
Предельная частота вращения подшипников, приведенная в справочниках соответствует классу точности 0.
Класс точности 5 позволяет повысить скорость шариковых радиальных и радиально-упорных подшипников, а также радиальных роликовых подшипников с короткими цилиндрическими роликами в 1,5 раза, класс 4 — в 2 раза.

ГОСТ 520-2002 предполагает следующие классы точности (в порядке увеличения точности):
8, 7, 0 -нормальный, 6Х, 6, 5, 4, Т, 2. (А есть еще ГОСТ520-2011 docs.cntd.ru/document/1200086914)
В общем машиностроении и автомобилестроении чаще всего применяются подшипники классов точности 0, 6 и 5.
Есть «старое обозначение» буквами Н-, П-, ВП-, В-, АВ-, А-, СА-, С-
Есть обозначение по ISO-492: P0, P6, P5, P4, P2, цыфирька соответствует ГОСТ520-2002, только без халтуры в виде классов 7 и 8.
по ABEC****: ABEC1, ABEC3, ABEC5, ABEC7, ABEC9
(Annular Bearing Engineering Committee) — комитет по разработке подшипников, являющийся частью американской ассоциации производителей подшипников (ABMA).

Соответствие: старое / ГОСТ 520-2002 / ISO-492 / ABEC
Н / 0 или не пишется / P0 / ABEC1 — Нормальный
П / 6 / P6 / ABEC3 — Повышенный
ВП / нет / нет/ нет — Особо повышенный промежуточный
В / 5 / P5 / ABEC5 — Высокий
АВ / нет / нет / нет — Особо высокий промежуточный
А / 4 / P4 / ABEC7 — Прецизионный
СА / Т / нет / нет — Особо прецизионный
С / 2 / P2 / ABEC9 — Сверхпрецизионный

Конкретные величины можно посмотреть здесь: docs.cntd.ru/document/1200086914

Фирма SKF комбинирует обозначение точности и зазора, например:
P6 Точность размеров и вращения соответствует классу 6 по стандарту ISO.
P63 P6 + C3 (точность + зазор)
P62 P6 + C2 (точность + зазор)

полный текст здесь: aprom.by/cgi-bin/article.pl?words=class

Теперь расшифровка обозначений подшипников:
Пример, 75-313ЕШ2:
7 — радиальный зазор по 7-му ряду ( С3 ),
класс точности 5 (В / 5 / P5 / ABEC5 — Высокий)
313 — обозначение стандартного шарикового подшипника с внутренним диаметром d=65 мм.
E- текстолитовый сепаратор,
Ш2 — требования по уровню вибрации.
Номер группы зазоров может стоять отдельно от обозначения, например, на торце кольца со стороны, противоположной нанесенному обозначению.

С-236207е — сверхпрецизионный подшипник

2М5-1000905
2 — ужесточенная группа момента трения — 2 ряд ( aprom.by/cgi-bin/article.pl?words=trenie )
М-радиальный зазор по нормальной группе
5-класс точности подшипника (В / 5 / P5 / ABEC5 — Высокий)
1000905 — основное условное обозначение подшипника

624-1080097
6 — особо ужесточенная группа момента трения — 6 ряд
2 — радиальный зазор по второй группе (2я группа присутствует для шариковых подшипников с коническим отверстием, двухрядных, роликовых, игольчатых, …)
4 — класс точности подшипника ( А / 4 / P4 / ABEC7 — Прецизионный )
1080097 — основное условное обозначение подшипника

Вообще, с расшифровкой обозначений по ГОСТ всё сложно. Систематизировать все в пределах маленькой статьи — мало реально т.к. там еще группы, требования к вибрации, … . Проще про конкретные подшипники у Гуголя спросить.
Но основное я расписал:
Первая цифра ПРЕФИКСА (или отсутствует) — требования к трению
Вторая цифра ПРЕФИКСА (или отсутствует) — зазор
Третья цифра ПРЕФИКСА (или отсутствует) — класс точности
Далее — код подшипника
Далее — суффикс по материалам и требованиям по вибрации.

Приведу цитату для роллеров:
«В любом спортивном магазине – в отделе зачастей для роликов или скейтов продаются подшипники 608 трех классов — АВЕС 3, АВЕС 5 и АВЕС 7. Грамотный продавец скажет, что чем выше класс, тем выше качество и поэтому выше цена. АВЕС — система классификации шариковых подшипников, принятая в США и широко распространенная в скейтово-роллерном мире.
****) На самом деле классы АВЕС (1, 3, 5, 7, 9) определяют только допуски, то есть отклонения от основных заданных размеров.
Допуски влияют на качество, но в гораздо меньшей степени, чем, например, материалы, из которых изготовлены детали, конструкция крышек и тип смазки, или то, насколько хорошо отшлифованы дорожки, по которым катятся шарики. Не менее важно, насколько плотно подшипник садится на ось и сидит в колесе: потери в посадке приводят к потерям в скорости. Специалисты скажут, что важнее не класс, а производитель подшипников. Разницу между АВЕС 1 и АВЕС 5 можно почувствовать, если разогнаться, скажем, до 32 000 оборотов в минуту, то есть до скорости больше 500 км/ч. 🙂 «

Посадки подшипников качения

Классы точности подшипников качения

Общие сведения

Подшипники качения является наиболее распространенными стандартными сборочными единицами, которые изготовляют на специализированных заводах. Они имеют полную внешнюю взаимозаменяемость за присоединительными поверхностями, которые определяются внешним диаметром D внешнего кольца и внутренним диаметром d внутреннего кольца. Между кольцами и телами качения существует неполная взаимозаменяемость (кольца и тела качения собирают селективным методом). Изношенные подшипники качения легко демонтируются и заменяются новыми в корпусах и на валах.

Точность подшипников качения характеризуется точностью их изготовления и сборки. Допуски на изготовление посадочных поверхностей подшипников не совпадают с допусками по квалитетам, поэтому для градации точности подшипников качения установлены классы точности.

Стандартом ГОСТ 520-89 предусмотрено для подшипников качения 5 классов точности, обозначенных в порядке повышения точности: Р0, Р6, Р5, Р4, Р2. В обозначении подшипников допускается опускать литеру Р, то есть обозначать 0, 6, 5, 4, 2.

Класс точности подшипника указывают перед обозначением типа (номера) подшипника, например Р4 — 250. Класс «» наиболее распространенный в общем машиностроении, поэтому обозначение Р0 или 0 на подшипниках этого класса не проставляют. Приведенный пример обозначения подшипника имеет вид: 205,где 2 — серия подшипника — легкая (существуют: средняя — 3, тяжелая — 4 и т.п.); две последние цифры, умноженные на пять, равняются диаметру отверстия внутреннего кольца подшипника качения (205— подшипник шариковый радиальный однорядный легкой серии для посадки на вал диаметром 25 мм).

Основные размеры подшипников качения устанавливает ГОСТ 3478-79, типы и конструктивное исполнение -ГОСТ 3395-89.

Точные подшипники класса 2 или Р2 предназначены для:

— гироскопических машин и приборов;

— микроскопических приборов, электрических микромашин;

Подшипники классов 5 и 4 используют при:

— высоких частотах вращения;

— в случаях, когда нужна высокая точность при вращениях (например, для шпинделей шлифовальных станков);

— в прецизионных металлорежущих станках.

Присоединительными поверхностями подшипников качения являются следующие (см. рис.2):

Рис. 2. Присоединительные поверхности подшипников качения.

D — внешний диаметр ( внешнего кольца);

d — внутренний диаметр ( внутреннего кольца);

В — ширина колец;

Dm — средний диаметр внешнего кольца подшипника:

где Dmax — самое большое значение внешнего диаметра, вымеренное в двух

Dmin — меньше всего значение внешнего диаметра, вымеренное в двух крайних сечениях;

dm — средний диаметр внутреннего кольца подшипника:

где dmax — самое большое значение внутреннего диаметра, вымеренное в двух

dmin — меньше всего значение внутреннего диаметра, вымеренное в двух крайних сечениях.

Для размеров d, dm, D, Dm введены предельные отклонения, которые представлены в ГОСТ 3325-85.

Ввод в стандарт предельных отклонений средних диаметров dm и Dm вызвано особенностями определение их пригодности в соединении, потому что кольца малых типоразмеров подшипников легко деформируются вследствие малой толщины. Размеры колец подшипников до монтажа и после установки на валы и в корпуса не совпадают. Например, кольцо подшипника, который имеет до установки овальность или размеры, которые вышли за допустимые пределы, после установки может принять правильную геометрическую форму и иметь размеры, которые лежат в пределах допуска.

В связи с изложенным, годными является кольца подшипников, действительные значения средних диаметров которых не выходят за пределы значений средних диаметров dm и Dm.

Соединение подшипников катания с валами и корпусами выполняют согласно ГОСТ 3325-85.

Диаметры внешнего D и внутреннего d колец подшипника приняты за номинальные диаметры основного вала и основного отверстия.

— посадка внешнего кольца в корпус осуществляется за системой вала;

— посадка внутреннего кольца на вал — за системой отверстия.

В подшипниковых посадках принятое «перевернутое» относительно нулевой линии расположения поля допуска основного отверстия. Поэтому поле допуска диаметра d подшипника расположено ниже нулевой линии, (см. рис. 2).

Поля допусков посадочных размеров внутренних и внешних колец подшипников отличаются как расположением, так и величиной от тех, что установленные для основного вала и отверстия гладких цилиндрических соединений. На рис. 3 приведенная схема расположения полей допусков посадочных размеров подшипника и сопряженных с ним валов и отверстий.

Рис. 3. Схема расположения полей допусков колец подшипников и сопряженных с ними валов и отверстий.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Только сон приблежает студента к концу лекции. А чужой храп его отдаляет. 8978 — | 7632 — или читать все.

188.64.174.65 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)

очень нужно

Классы точности подшипников

Класс точности подшипника качения — чрезвычайно важный его параметр, зачастую не менее важный, чем его размер, то есть подшипник низшего класса и высшего соотносятся между собой практически как два разных подшипника. На станки и другие механизмы, требующие высокой точности вращения, устанавливаются изделия самых высоких степеней точности, в сельскохозяйственное оборудование, массово распространенные механизмы, продукцию общего машиностроения — наименее низкого класса. Подшипники самых высоких классов называют также прецизионными . Если взять за пример шпиндель металлообрабатывающего станка, то, если в него установить подшипник шестого или нулевого класса (низкого), он просто не сможет обрабатывать изделия как положено.

Различие заключается как в точности изготовления деталей (допуска), включая их габаритные размеры, так и всего подшипника и точности его вращения, при этом, если точность деталей разная, подшипнику присваивается класс наименее точной из них.

Разумеется, класс точности подшипника очень сильно влияет на его цену, например, один и тот же тип 46115 по классу точности 6 (для общего применения) будет стоить порядка 700 рублей, а по классу Т (высокоточный для станков) — 2500, то есть более, чем в 3 раза дороже.

Современная система классов точности подшипников качения

Подшипник самого высокого класса точности

По современной системе маркировки подшипников, принятой в нашей стране различают следующие классы точности в порядке их повышения .

Для шариковых и роликовых радиальных и шариковых радиально- упорных подшипников:

8, 7, нормальный, 6, 5, 4, Т, 2

Для роликовых конических подшипников:

8, 7, 0, нормальный, 6X, 6, 5, 4, 2

Для упорных и упорно-радиальных подшипников:

8, 7, нормальный, 6, 5, 4, 2

Указанная система применяется в ГОСТ520-2002, отличающемся от предыдущих версий, в частности, 520-89. Нормальный класс — аналог обозначения 0.

Цифра или буква, указывающая на класс точности, проставляется слева от номера подшипника, сразу перед черточкой (именно последним знаком, поскольку знаков может быть несколько, а первый, самый левый, может указывать на группу радиального зазора или что-либо еще). Рассмотрим на примере:

Цифра 7 здесь указывает на группу радиального зазора больше нормального, 0 — класс точности (при отсутствии в дополнительном обозначении других знаков 0 не пишется), 42415 — собственно номер.

Кроме указанных выше классов точности для роликовых конических подшипников по показателю монтажная высота устанавливается нормальная и повышенная степени точности. Нормальная точность специального обозначения не имеет. Повышенная точность обозначается буквой «У», которая проставляется в номере справа от обозначения класса точности, но левее знака тире (например, 6У-7307А).

Взаимозаменяемость классов точности

Очень часто, особенно на какое-то старое оборудование, нужны подшипники, которые уже не выпускаются тем или иным классом точности. Нужно подобрать изделие, подходящее для того же узла. Классы точности можно разделить на две группы — в первую входят Т, 2 и 4, во вторую — 5, 6, 0. Более того, в последнее время для первой группы наблюдается тенденция объединения входящих в нее классов в один (да и для второй тоже, поскольку 5 класс практически уже не выпускается). Так, лидер отрасли в нашей стране, ЕПК, многие типы подшипников классов Т и 4 реализует по одинаковой цене, из чего можно сделать резонный вывод, что они мало чем отличаются.

Система, принятая за рубежом

В импортных подшипниках количество классов точности меньше (к чему, видимо, идет и наша промышленность) — их всего три: стандартный класс (P6), который обычно в номере не указывается, Р4 и Р2. Некоторые производители используют еще и P5. Однако, несмотря на стандартизацию, чрезвычайно важен конкретный производитель — выполненные по, казалось бы, одному классу точности подшипники разных марок могут очень сильно отличаться. Наиболее высокоточные подшипники (P2) ведущих производителей являются стратегической ценностью и в другие страны не поставляются (например, в России купить практически невозможно). Стоит отметить, что продукция ведущих зарубежных производителей, таких как SKF (Швеция), FAG и INA (Германия), Koyo, NSK, NTN (Япония), Timken (США) и некоторых других по точности посадочных размеров и вращения превышает российский 6-ой класс и близка к российскому 5-му классу или даже превышает его, приближаясь к 4-му.

Стоит отметить, что на самом деле существует сразу несколько разных стандартов (кликните по миниатюре ниже): помимо ISO, это AFNOR (Франция), ABEC/RBEC (США), DIN (Германия), JIS (Япония). Мы не будем заострять на них внимание, поскольку на отечественном рынке проще всего ориентироваться по ISO, да и вообще для подавляющего большинства потребителей классы точности импортных подшипников качения не представляют интереса — практически вся продукция продается по классу точности, аналогичному нашему 6, а то что выше — слишком дорого и гораздо экономичнее продукция наших заводов. Гораздо важнее, как указывалось выше, ориентироваться по брендам (см. раздел «импортные подшипники»).

На что нужно обратить внимание

Помимо собственно класса точности подшипника качения, чрезвычайно важно, чтобы он был идентичен, то есть не подделкой, и был изготовлен предприятием с историей и известным товарным знаком, а не с клеймом и паспортом фирмы-однодневки, которой через пару лет уже не станет (производятся такие подшипники обычно на полукустарных фабриках Китая и никто даже и не думает о всяких там классах точности — лишь бы были минимальные затраты на производство). В последнее время на российском рынке такой продукции появилось огромное количество — причем подделываются очень часто именно подшипники высоких классов точности, так как, во-первых, их можно гораздо дороже продать, во-вторых, для того чтобы их купить, потребителю необходимо приложить усилия для поиска — далеко не каждая фирма может позволить себе держать на складах, как Вы уже поняли, очень даже недешевую продукцию в достаточном количестве. В этих условиях нечистым на руку дельцам очень удобно действовать.

Типичная подделка под продукцию Саратовского подшипникового завода — нет даже никаких дополнительных обозначений в номере. Сепаратор с выбоинами и зазубринами.

Есть еще один очень важный нюанс — значительная часть подшипников наивысших классов точности используется при чрезвычайно высоких оборотах и быстро вырабатывает свой ресурс, не теряя при этом своего внешнего вида. То есть фактически непригодное уже для эксплуатации изделие выглядит как новое. Такие подшипники зачастую реализуются коммерческим фирмам по бросовым ценам, а затем вновь поступают в продажу!

Посадки подшипников качения

Классы точности подшипников качения

Общие сведения

Подшипники качения является наиболее распространенными стандартными сборочными единицами, которые изготовляют на специализированных заводах. Они имеют полную внешнюю взаимозаменяемость за присоединительными поверхностями, которые определяются внешним диаметром D внешнего кольца и внутренним диаметром d внутреннего кольца. Между кольцами и телами качения существует неполная взаимозаменяемость (кольца и тела качения собирают селективным методом). Изношенные подшипники качения легко демонтируются и заменяются новыми в корпусах и на валах.

Точность подшипников качения характеризуется точностью их изготовления и сборки. Допуски на изготовление посадочных поверхностей подшипников не совпадают с допусками по квалитетам, поэтому для градации точности подшипников качения установлены классы точности.

Стандартом ГОСТ 520-89 предусмотрено для подшипников качения 5 классов точности, обозначенных в порядке повышения точности: Р0, Р6, Р5, Р4, Р2. В обозначении подшипников допускается опускать литеру Р, то есть обозначать 0, 6, 5, 4, 2.

Класс точности подшипника указывают перед обозначением типа (номера) подшипника, например Р4 — 250. Класс «» наиболее распространенный в общем машиностроении, поэтому обозначение Р0 или 0 на подшипниках этого класса не проставляют. Приведенный пример обозначения подшипника имеет вид: 205,где 2 — серия подшипника — легкая (существуют: средняя — 3, тяжелая — 4 и т.п.); две последние цифры, умноженные на пять, равняются диаметру отверстия внутреннего кольца подшипника качения (205— подшипник шариковый радиальный однорядный легкой серии для посадки на вал диаметром 25 мм).

Основные размеры подшипников качения устанавливает ГОСТ 3478-79, типы и конструктивное исполнение -ГОСТ 3395-89.

Точные подшипники класса 2 или Р2 предназначены для:

— гироскопических машин и приборов;

— микроскопических приборов, электрических микромашин;

Подшипники классов 5 и 4 используют при:

— высоких частотах вращения;

— в случаях, когда нужна высокая точность при вращениях (например, для шпинделей шлифовальных станков);

— в прецизионных металлорежущих станках.

Присоединительными поверхностями подшипников качения являются следующие (см. рис.2):

Рис. 2. Присоединительные поверхности подшипников качения.

D — внешний диаметр ( внешнего кольца);

d — внутренний диаметр ( внутреннего кольца);

В — ширина колец;

Dm — средний диаметр внешнего кольца подшипника:

где Dmax — самое большое значение внешнего диаметра, вымеренное в двух

Dmin — меньше всего значение внешнего диаметра, вымеренное в двух крайних сечениях;

dm — средний диаметр внутреннего кольца подшипника:

где dmax — самое большое значение внутреннего диаметра, вымеренное в двух

dmin — меньше всего значение внутреннего диаметра, вымеренное в двух крайних сечениях.

Для размеров d, dm, D, Dm введены предельные отклонения, которые представлены в ГОСТ 3325-85.

Ввод в стандарт предельных отклонений средних диаметров dm и Dm вызвано особенностями определение их пригодности в соединении, потому что кольца малых типоразмеров подшипников легко деформируются вследствие малой толщины. Размеры колец подшипников до монтажа и после установки на валы и в корпуса не совпадают. Например, кольцо подшипника, который имеет до установки овальность или размеры, которые вышли за допустимые пределы, после установки может принять правильную геометрическую форму и иметь размеры, которые лежат в пределах допуска.

В связи с изложенным, годными является кольца подшипников, действительные значения средних диаметров которых не выходят за пределы значений средних диаметров dm и Dm.

Соединение подшипников катания с валами и корпусами выполняют согласно ГОСТ 3325-85.

Диаметры внешнего D и внутреннего d колец подшипника приняты за номинальные диаметры основного вала и основного отверстия.

— посадка внешнего кольца в корпус осуществляется за системой вала;

— посадка внутреннего кольца на вал — за системой отверстия.

В подшипниковых посадках принятое «перевернутое» относительно нулевой линии расположения поля допуска основного отверстия. Поэтому поле допуска диаметра d подшипника расположено ниже нулевой линии, (см. рис. 2).

Поля допусков посадочных размеров внутренних и внешних колец подшипников отличаются как расположением, так и величиной от тех, что установленные для основного вала и отверстия гладких цилиндрических соединений. На рис. 3 приведенная схема расположения полей допусков посадочных размеров подшипника и сопряженных с ним валов и отверстий.

Рис. 3. Схема расположения полей допусков колец подшипников и сопряженных с ними валов и отверстий.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Только сон приблежает студента к концу лекции. А чужой храп его отдаляет. 8978 — | 7632 — или читать все.

188.64.174.65 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)

очень нужно

Читать еще:  Как выбирать телевизор в магазине
Ссылка на основную публикацию
Adblock
detector
