Как настроить нутромер индикаторный

Как проводить измерения индикаторными нутромерами?

Нутромеры предназначены для измерения диаметров отверстий, размеров пазов и внутреннего расстояния между поверхностями. Данные приборы применяются в тех случаях, когда использование линейки и рулетки невозможно или не обеспечивает необходимую точность замеров.

Приборы данного типа являются идеальным инструментом для проверки внутреннего диаметра цилиндров при сборке и ремонте автомобильных моторов. Сфера их применения: слесарные мастерские, пункты автосервиса и механосборочные цеха.

Что измеряют нутромеры

Существует два метода замеров: абсолютный и относительный. Первый применяется при использовании микрометрического нутромера. Прибор помещается внутрь отверстия и работает аналогично микрометру. Он замеряет абсолютное расстояние от одной поверхности до другой в миллиметрах.

Относительный метод применяется при использовании индикаторного нутромера. Перед началом измерений прибор приводится в рабочее положение, настраивается и выставляется «на ноль».

Принцип работы и характеристики индикаторных нутромеров

Каждый прибор состоит из двух основных узлов: индикатора с циферблатом часового типа и измерительной части (стебля). Величина перемещения подвижного стержня передается на отсчетное устройство с помощью клиновой или рычажной передачи.

Характеристики индикаторных нутромеров:

  • минимальный диаметр измеряемого отверстия – от 6 мм;
  • погрешность – 0,15-0,025 мм;
  • цена деления – от 0,01 до 0,001 мм;
  • движение стержня – от 1 до 10 мм (зависит от модели).

Как работать с индикаторным нутромером

Как того требует инструкция, перед началом работы инструмент нужно выставить «на ноль». Удобнее всего это сделать с помощью калибровочного кольца. При его отсутствии можно воспользоваться концевой мерой со струбциной или другим прибором (например, микрометром или штангенциркулем).

Настройка нутромера по микрометру

В первую очередь проверяется точность микрометра с помощью концевой меры. Если погрешность находится в допустимых пределах, то действовать необходимо по следующему плану:

  • подбирается сменный стержень (например, длиной 10 мм) и устанавливается на измерительную штангу нутромера;
  • на микрометре так же выставляется размер 10 мм, после чего зажимается стопорный винт;
  • нутромер фиксируется в тисках через деревянную втулку на стебле. Этим обеспечивается его неподвижность;
  • стержень нутромера помещается между измерительными губками микрометра;
  • отклонившаяся стрелка совмещается с отметкой «ноль» на циферблате вращением головки индикатора.

Для измерения диаметра цилиндра прибор помещается внутрь отверстия так, чтобы его стержень находился перпендикулярно продольной оси изделия. Нужное положение достигается с помощью легких покачиваний.

Если стрелка отклоняется влево от нуля, то диаметр исследуемого отверстия больше размера образца. Если вправо – то меньше.

Снимаем показания: стрелка отклонилась влево на 15 делений. Делаем расчет: умножаем 15 на цену одного деления (0,01 мм) и получаем 0,15 мм.

Зная диаметр образца (10 мм), производим окончательный расчет: 10+0,15=10,15 мм.

При снятии показаний стоит учитывать, что индикатор имеет две шкалы:

  • большую – сотые доли мм.;
  • малую – миллиметры.

Для измерения отверстий больших размеров применяются дополнительные стержни-удлинители, входящие в комплектацию нутромера. Более детальную информацию о том, как пользоваться прибором, вы можете найти в инструкции по эксплуатации.

Как работать микрометрическим нутромером

Перед началом работ прибор устанавливается «на ноль» с помощью меры, входящей в комплект. Процедуру рекомендуется выполнять при температуре +20 о С по следующему плану:

  • микрометрическая головка размещается между губами установочной меры;
  • вращением барабана добиваемся прижатия измерительных поверхностей с обеих сторон;
  • закручиваем фиксирующий винт и извлекаем прибор.

Снимаем показания. Если нулевое значение на барабане совпадает с продольной линией на стебле, то прибор настроен и готов к работе.

Как измерять микрометрическим нутромером

Принцип работы с таким прибором отличается от замеров с помощью индикаторных аналогов. Для измерения диаметра цилиндра на нутромере выставляется приблизительный его размер. После этого микрометрическая головка помещается в отверстие перпендикулярно его продольной оси. Вращением барабана и трещотки необходимо добиться прижатия измерительных поверхностей с двух сторон.

Следующее действие – завинчиваем до упора стопорный винт и извлекаем прибор из отверстия для снятия показаний. Для получения искомого значения складываются три составляющие:

  • значение на шкале;
  • длина манометрической головки;
  • размер удлинителя, если таковой применяется.

Условия эксплуатации, хранения и методика поверки нутромеров

Межповерочный интервал для измерителей данного типа составляет 1 год. Поверка прибора производится в соответствии с методикой МИ 2192-92.

Условия эксплуатации нутромеров:

  • окружающая температура – от +15 до +25 о С;
  • влажность – до 80%;
  • установка ноля – перед каждым началом работы.

При пользовании индикаторным нутромером рекомендуется его удерживать за деревянную втулку. В противном случае, стальная штанга будет нагреваться от тепла руки. Это повлечет ее удлинение на сотые доли миллиметра, что спровоцирует искажение показаний индикатора.

Как разобрать индикаторный нутромер

Разборка прибора производится в порядке, обратном сборке. Сначала вывинчивается удлинительный стержень, а затем индикатор отделяется от измерительной штанги. Перед длительным хранением все элементы конструкции, за исключением циферблата индикатора, протираются авиационным бензином и смазываются. Хранение нутромера осуществляется в упаковочном боксе при температуре +20±5°С.

Как пользоваться нутромером

Многие детали имеют отверстия и полости. Для их измерения созданы специализированные инструменты – нутромеры. Далее рассмотрено, устройство нутромера, варианты данных инструментов, как пользоваться нутромером.

Устройство и принцип функционирования

Нутромеры – это инструменты для нахождения внутренних размеров (диаметров отверстий, пазов и т. д.). Они рассчитаны на случаи, когда недоступно применение других инструментов в виде рулетки либо линейки или они недостаточно точны. Рассматриваемые приборы применяют в автосервисах, механосборочных цехах, слесарных мастерских, например, для замера цилиндров двигателя.

Общепринятой классификации данных устройств не создано, однако нутромеры дифференцируют на основе различных параметров. Так, по конструкции их подразделяют на шариковые, цанговые и др., по варианту отсчетного устройства – на индикаторные и др., по контакту с определяемой поверхностью – на кромочные и др. Наиболее известна и обширно распространена классификация, основанная на совокупности конструктивных особенностей нутромеров и их назначении:

  • Конструкция микрометрических моделей, включает соединенные колпачком микрометрический винт и барабан, стебель со сферическим наконечником, предохранительный колпачок, стопор. К тому же их комплектуют несколькими удлинителями и мерой. Головку вариантов с верхним значением измерений более 1250 мм оснащают индикатором часовой конструкции с интервалами делений в 0,01 мм. Рассматриваемые приборы производят на основе ГОСТ 17215. Встречается пять типоразмеров таких моделей с различными рабочими диапазонами: от 50 до 2500 мм. Варианты с часовым индикатором представлены еще в трех типоразмерах с диапазоном от 1250 до 10000 мм. Устройства данного типа ввиду хороших метрологических параметров (точность и погрешность равны около 0,01 и 0,006 мм соответственно) обычно применяют для точной проверки размеров.
  • Индикаторные нутромеры включают два основных узла: индикатор с часовым циферблатом и измерительную часть, представленную двумя стержнями (подвижным, служащим для монтажа сменных вставок, и находящимся в корпусе неподвижным). Кроме того, в корпусе размещена система подвижных рычагов. Индикаторные приборы подходят для отверстий диаметром от 6 мм и имеют погрешность в 0,025-0,15 мм. Движение стержня и цена деления составляют 1-10 и 0,001-0,01 мм соответственно.

Первые простейшие модели нутромеров появились около XVII в. Данные инструменты были выполнены в виде циркулей с отогнутыми наружу концами ножек. Современные начальные модели, называемые штихмассами, представлены трубками либо стержнями с наконечниками сферической формы. Они рассчитаны на крупные отверстия диаметром 100-2500 мм.

Принцип их функционирования состоит в передаче величины перемещения подвижного стержня на отсчетное устройство посредством передаточного механизма. Нутромеры оснащают передаточными механизмами различного типа, что также определяет сферу применения. Так, варианты с рычажными, конусными и клиновыми передачами рассчитаны на небольшие отверстия. Конусные модели (кромочные со стрелочной головкой либо шкалой с нониусом, цанговые, шариковые в трех типоразмерах) применяют для малых отверстий (от 0,2, от 0,95, 3-18 мм соответственно). Большинство индикаторных нутромеров оснащают передаточными устройствами рычажного либо клинового типа. Рабочий диапазон для них составляет от 3 до 1000 и от 18 до 50 мм соответственно.

Еще одним классификационным признаком для нутромеров является количество точек соприкосновения с поверхностью.

Большинство вариантов относится к двухконтактной схеме измерения.

Только пассиметры имеют три наконечника, один из которых подвижен. Такие устройства имеют рабочий диапазон от 19 до 120 мм. Кроме того, для дифференциации нутромеров используют форму контактной поверхности (плоская, кромочная и др.).

Отдельно следует отметить электронные модели. Они представлены модификациями микрометрических нутромеров, оснащенными электронной головкой с цифровым отсчетом. Как и для механических аналогов, принцип измерения такими приборами основан на сравнении с мерой, в качестве которой в данном случае применяется высокоточное кольцо.

Настройка

Предварительно требуется настройка нутромера, состоящая, прежде всего, в обнулении. Тип инструмента определяет, как настроить нутромер.

Микрометрический нутромер обнуляют с применением меры. Рекомендуется осуществлять данную операцию при 20 °C.

  • Начинают с размещения головки прибора между губками меры.
  • Путем вращения барабана обеспечивают прижатие поверхностей измерения.
  • Далее, закрутив фиксирующий винт, извлекают инструмент.
  • Наконец, снимают показания. О готовности прибора свидетельствует совмещение продольной линии стебля с нулевым значением барабана.

Перед работами с индикаторным нутромером также осуществляют обнуление. Для этого наиболее подходит калибровочное кольцо. В отсутствии его применяют концевая мера со струбциной либо прочий инструмент, который может быть представлен штангенциркулем либо микрометром.

Далее рассмотрена проверка точности индикаторного микрометра с использованием концевой меры. В случае допустимой погрешности выполняют приведенную далее последовательность действий:

  • Прежде всего, подбирают сменный стержень и монтируют на измерительную штангу прибора.
  • Далее на микрометре выставляют размер, соответствующий стержню, и зажимают стопорный винт.
  • Затем нутромер через втулку стебля фиксируют в тисках.
  • Его стержень устанавливают между микрометрическими измерительными губками.
  • Наконец, путем вращения индикаторной головки стрелку совмещают с нулевой отметкой циферблата.

Технология измерения

Прежде всего, необходимо отметить, что разработано два метода измерения:

  • Абсолютный способ состоит в определении значения расстояния между заданными точками путем помещения прибора внутрь.
  • При относительной технологии для получения результата используется образец.
Читать еще:  Как раскрутить болт который не раскручивается

Следует отметить, что названные технологии подходят для различных типов измерительных приборов. Первая служит для микрометрического нутромера, а вторая – для индикаторного.

Измерения прибором первого типа включают приведенные далее операции:

  • На инструменте выставляют приблизительный размер измеряемого отверстия.
  • Головку располагают внутри перпендикулярно продольной оси прибора.
  • C обеих сторон обеспечивают прижатие поверхностей измерения к стенкам путем вращения трещотки и барабана.
  • Закручивают стопорный винт и извлекают инструмент.
  • Для получения результата к значению шкалы прибавляют длину манометрической головки, а также удлинителя в случае его применения.

При работах с отверстиями цилиндрической формы инструмент покачивают поочередно в продольном и поперечном направлениях с целью определения максимального и минимального значения соответственно.

Измерение индикаторным прибором также включает несколько этапов:

  • Прежде всего, индикаторный нутромер располагают внутри отверстия стержнем перпендикулярно продольной оси измеряемой детали, корректируя его легкими покачиваниями.
  • Отклонение стрелки вправо свидетельствует о меньшем диаметре отверстия в сравнении с образцом, влево – о большем.
  • Далее снимают показания, применяя обе шкалы индикатора.
  • Наконец, к полученному значению прибавляют диаметр образца.

Для измерения больших отверстий индикаторные нутромеры комплектуют дополнительными стержнями-удлинителями.

Обслуживание и эксплуатация

Для обеспечения длительного эксплуатационного срока нутромера следует правильно эксплуатировать и обслуживать его.

Так, для микрометрических вариантов требуется периодически осуществлять проверку, регламентированную ГОСТ 17215-71. Она относится к следующим параметрам.

  • Внешний вид, маркировка, наличие комплектующих.
  • Взаимодействие конструктивных элементов.
  • Размер штрихов стебля и барабана.
  • Расстояние между стеблем и торцом барабана.
  • Радиус головки и измерительной поверхности.
  • Погрешность головки.
  • Погрешность общего размера головки с удлинителями, а также жесткость (для вариантов с верхним рабочим пределом более 1250 мм).
  • Биение точки касания.
  • Размеры меры в точках измерительной поверхности.

Проверка индикаторных вариантов значительно проще. Она включает пункты, регламентированные рекомендациями МИ 2194-92 и 2193-92:

  • Внешний осмотр.
  • Опробование.
  • Определение технических и метрологических параметров.

Скачать рекомендацию МИ 2193-92

Скачать рекомендацию МИ 2194-92

Для микрометрических моделей следует избегать перетяжки соединения удлинителей и головки. Во избежание изменения размеров меры не следует выкручивать ее винты. Не стоит лишний раз вынимать стержни. При работе следует удерживать инструмент в местах наименьшего прогиба.

Перед хранением инструмент следует разобрать, протереть авиационным бензином и смазать его элементы, кроме циферблата.

Разборку индикаторного нутромера осуществляют путем откручивания удлинительного стержня и отсоединения от штанги индикатора. Хранение осуществляют в температурном диапазоне от 15 до 25 °C.

Диапазон рабочих температур для нутромеров составляет от 15 до 25 °C, влажность – до 80%.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Это и будет точная настройка индикаторного нутромера на нуль

Смысл заключается в том, что в момент перехода осей измерительных стержней положения 0 – 0, перпендикулярного к плоским рабочим поверхностям боковиков, большая стрелка и меняет направление движения на обратное. То есть, положение 0 – 0есть самое кратчайшее расстояние, равное – Dn, между плоскими рабочими поверхностями боковиков.

Так как индикаторный нутромер с первого раза точно установить на нуль сложно, особенно без практических навыков, то настройку на нуль проверьте несколько раз. Если при повторных проверках большая стрелка индикаторной головки меняет направление движения на обратное в одном и том же месте (у одной и той же метки) значит, установка на нуль выполнена правильно и можно приступить к измерениям. В противном случае, повторите установку на нуль.

Внимание! 1)После удаления нутромера из приспособления, большая стрелка не обязательно должна совпадать с нулевой меткой. Большая стрелка обязательно должна совпадать с нулевой меткой только при установке нутромера в приспособление и при покачивании его влево и вправо.

2) После настройки нутромера на нуль запрещается вращать ободок индикаторной головки, так как нарушается настройка на нуль.

Измерение внутреннего диаметра гильзы с помощью индикаторного нутромера типа НИ.

Измерения необходимо выполнять по схеме, указанной на рисунке 27, результаты занести в таблицу 26. Из схемы видно, что измерения выполняются в восьми сечениях (1-1, 2-2, 3-3, 4-4, 5-5, 6-6, 7-7, 8-8),перпендикулярных к оси гильзы и отстоящих соответственно на расстоянии l1, l2, l3, l4, l5, l6, l7, l8 от верхнего торца гильзы.

В каждом сечении измерения выполняются в 4-х направлениях: А-А; Б-Б; В-В; Г-Г. Таким образом, в каждом сечении вы получите по четыре значения диаметра отверстия гильзы, а всего 8 · 4 = 32значения.

Разметка сечений измерения по высоте гильзы.

Провести пальцем по внутренней поверхности отверстия гильзы в зоне износа (рис. 27). При этом в зоне максимального износа можно заметить буртик, где останавливается верхнее компрессионное кольцо в процессе работы. Этот буртик виден и глазом при внимательном осмотре.

С помощью линейки определить расстояние – l0 от торца гильзы до буртика, делите это расстояние на 2. Это будет расстояние – l1 первого сечения 1-1.

То есть, l1 = (l 0/2) мм.

Расстояние — l2 = (l0 + 5) мм сечения 2-2.

Расстояние между остальными сечениями определить по формуле:

Δh = (h1 — 10) / 6.

Тогда остальные расстояния будут:

l3 = l2 + Δh; l6 = l5 + Δh;

l4 = l3 + Δh; l7 = l6 + Δh;

l5 = l4 + Δh; l8 = l7 + Δh.

Занести расстояния всех сечений в таблицу 27 и с помощью мела или карандаша сделать разметку всех сечений и направлений на наружной поверхности гильзы.

Порядок отсчета показаний индикаторного нутромера типа НИ при измерениях.

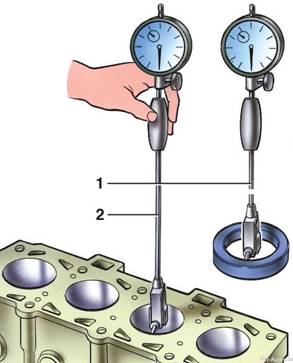

Процесс измерения диаметра отверстия с помощью индикаторного нутромера типа НИ и отсчет показаний выполняется по следующим этапам (рис. 28).

После ввода измерительного мостика нутромера в отверстие гильзы и базирования его относительно одного из сечений, например 5-5 и направления А-А установить нутромер в исходное положение«0» как показано на рис. 32. При этом большая стрелка индикаторной головки должна показывать величину натяга (например, 1 мм). То есть, нутромер в отверстии необходимо по возможности стремиться установить так, чтобы его ось была по возможности параллельна оси отверстия, что можно делать визуально или ориентируясь по показаниям стрелок. На рисунке 32 это положение показано как исходное положение – «0».

Плавно и осторожно наклонить нутромер от исходного положения влево или вправо (разницы нет), при этом большая стрелка повернется против часовой стрелки на угол – α1, как показано на рисунке 28 (положение «I», а малая стрелка – по часовой стрелке на угол — γ1).Значение угла α1 должен быть таким, чтобы ось измерительных стержней 0 – 0 (рис. 32) заняла положение 1 – 1 при наклоне влево, или положение 2 – 2 при наклоне вправо. При слишком большом значении угла — α1 есть опасность смещения оси измерительных стержней от ранее установленного сечения, например, сечения 5 – 5. На рисунке 28 углу — α1 соответствует положение большой стрелки на метке 40 (60), и в нашем случае нутромер наклонен влево, о чем свидетельствует стрелка над циферблатом.

Из этого положения нутромер плавно наклонить в сторону положения 0 до тех пор, пока большая стрелка не изменит направление движения по часовой стрелке на обратное (против часовой стрелки). На рисунке 28 большая стрелка изменить направление движения по часовой стрелке на обратное у метки 10 (90), на рисунке 28 положения «2» и «3». Это значит, что в это момент оси измерительных стержней находятся в положении 0 – 0 как показано на рисунке 32, то есть, находятся именно на диаметре отверстия, а не на хорде или не на диагонали.

Малая стрелка при этом переместится от цифры «1» против часовой стрелки на некоторый угол — γ1.

Так как на циферблате индикатора нанесено 100 делений и у каждой десятой метки нанесены цифры по нарастающей и цена одного деления составляет 0,01 мм, то индикаторная головка показывает 0,10 мм (в момент изменения стрелкой ее направления движения на обратное).

Отсчет показания индикаторной головки ведется от нулевой метки влево или вправо. В нашем примере — влево.

А измеренный диаметр отверстия будет: Dизм. = (Dn + 0,10).

Пример: Если Dn = 100 мм, а величина натяга (запас размера) установлена равной 1 мм, и стрелка индикаторной головки меняет направление движения по часовой стрелке, не доходя до нуля на обратное, у метки 90 (10), то отсчет будет «+ 0,10» мм. А измеренное значение диаметра отверстия будет: Dизм. = (100 + 0,10) = 100,10 мм.

Имеется следующее правило отсчета: Показание индикаторной головки принимается со знаком «+» (плюс), если большая стрелка изменила направление движения на обратное не доходя до нулевой метки шкалы (пример) на рисунке 28, деление – 90 (10) и со знаком «-» (минус), если большая стрелка изменила направление движения по часовой стрелке на обратное переходя нулевое деление, например, на метке 10 (90). Тогда размер диаметра был бы (100 – 0,10) = 99,90 мм.

Измерение

Чтобы получить точные результаты, измерения необходимо выполнить строго именно в заданном сечении и в заданном направлении. В противном случае, результаты измерений будут характеризовать диаметр внутреннего отверстия гильзы в каком-то другом сечении и направлении.

То есть, погрешность результатов измерений в данном конкретном сечении и направлении будет большой, несмотря на точную настройку и точный отсчет показаний нутромера по причине неточного базирования нутромера относительно поверхности контролируемой детали.

Взять штангенглубиномер и настроить на заданное расстояние измеряемого сечения, например, на l5. Для этого глубиномер установить корпусом на верхний торец гильзы, а измерительный торец штанги опустить по наружной поверхности гильзы до метки l5 и зафиксировать в данном положении. От показаний глубиномера отнимать значение 5,5 мм (радиус измерительного стержня нутромера), то есть, глубиномер должен показать размер (l5 – 5,5) мм.

Читать еще:  Как расположить точечные светильники в ванной

Взять настроенный нутромер и ввести его в отверстие гильзы, для чего нутромер наклонить в положение – I (рис. 32), то есть, нутромер необходимо вести в отверстие гильзы наклоном в сторону центрирующего мостика и слегка подавливая мостик, а потом и неподвижный (сменный) стержень. Нутромер в отверстие необходимо ввести осторожно и аккуратно.

Взять настроенный глубиномер и опустить его штангу вдоль стенки отверстия до упора рабочей поверхности его корпуса об верхний торец гильзы напротив одного из меток, например, в направлении А-А сечения l5.

Перемещая угломер по высоте и по окружности подвести неподвижный измерительный стержень нутромера до его упора в торец штанги глубиномера. То есть, таким образом, мы базируем нутромер точно по сечению 5-5 и направлению А-А.

Выполнить измерение и отсчет показаний, как было описано выше, и занести результаты измерений в таблицу 26.

Выполнить расчет овальности и конусности по соответствующим формулам.

где Δов – овальность в данном сечении, Dmax и Dmin – соответственно максимальное и минимальное значения диаметра в данном сечении из четырех измерений. Овальность рассчитывается по каждому сечению и показывает отклонение формы цилиндрической поверхности в поперечном сечении.

Конусность. Для определения конусности необходимо рассчитать среднее значение диаметра из четырех в каждом сечении. Определить в одном из сечений и в одном из сечений.

Конусность определяется по следующей формуле:

где, С – конусность характеризует отклонение формы цилиндрической поверхности в продольном сечении, величина безразмерная и рассчитывается один раз для данной гильзы, – максимальное значение диаметра отверстия в данном сечении, рассчитанное как среднее из четырех значений в данном сечении, – минимальное значение диаметра отверстия в данном сечении, рассчитанное как среднее из четырех значений в данном се чении, L– расстояние между сечением с и сечением с .

Рис. 27. Схема измерений внутреннего диаметра гильзы

Среднее – рассчитывается как среднеарифметическое из четырех диаметров в каждом сечении, например, в первом сечении:

Метрологические характеристики измерительных приборов

Характеристики приборовИндикатор часового типаНутромер индикаторный
1 2 3 5 6 7 8 9Тип прибора……………. Условное обозначение….. Пределы измерения, мм… Цена деления шкалы, мм.. Аттестованный участок, мм Наибольшая глубина измерения, мм……………. Измерительное усилие, Н… Измерительное усилие мостика, Н…………………. Предел основной погрешности, мкм……………………………. …………………. …………………. …………………. …………………. …………………. …………………. …………………. …………………. …………………. …………………. ………………….………………………. ………………………. ………………………. ………………………. ………………………. ………………………. ………………………. ………………………. ………………………. ………………………. ………………………. ……………………….

Результаты измерений диаметра отверстия гильзы

1-12-23-34-45-56-67-78-8

Расстояние сечений, мм

1112131415161718 А – АБ – БВ – ВГ – ГСреднееОвальность

Овальность – рассчитывается в каждом сечении, для чего, из четырех значений диаметров в данном сечении, выбираются самое большое значение и самое малое значения.

Конусность«С» рассчитывается один раз для данной гильзы. Для этого, определяется максимальное значение среднего диаметра в одном из сечений и минимальное значение среднего диаметра в другом из сечений. Максимальное значение среднего диаметра, как правило, получается в зоне работы верхних компрессионных колец, где износ наибольший. Конусность – величина безразмерная.

Рис.28. Порядок отсчета показаний индикаторной головки типа ИЧ.

— Цена деления шкалы большой стрелки — 0,01 мм;

— Цена деления шкалы малой стрелки — 1,0 мм;

— Пределы измерения индикаторной головки часового типа ИЧ10 — О — 10 мм;

— При уменьшении измеряемого размера большая стрелка всегда перемещается по часовой стрелке, при увеличении — против часовой стрелки.

Рис. 32. Индикаторный нутромер типа НИ (конструкция, схема настройки на нуль и схема измерения)

Dn – номинальный диаметр измеряемого отверстия;

ППКМД – плоскопараллельная концевая мера длины.

Метрологические характеристики индикаторных нутромеров

Диапазон измерения, мм

Глубина измерения, мм

Минимальный ход стержня, мм

Сила измерения (Н)

Участок нормирования погрешности

Пределы основной погрешности, мкм

На любом участке класса точности

На всем диапазоне измерения для класса точности

Центрирующего мостика1212

Нутромеры с ценой деления 0,01 мм классов точности 1 и 2 (ГОСТ 868 — 82)

2. Настройка индикаторного нутромера типа ни для измерения внутреннего диаметра гильзы цилиндра.

Внимание! При настройке и измерениях нутромер самоцентрируется относительно измеряемого отверстия. Поэтому его необходимо только слегка поддерживать, а не давить на него.

Настройка состоит из четырех основных этапов:

выбор соответствующего сменного стержня в зависимости от диаметра измеряемого отверстия;

сборка приспособления для настройки (рис. 29);

установка натяга (запаса размера);

установка на нуль.

Нутромер настраивается на номинальный диаметр измеряемого отверстия – Dn.

Определить марку гильзы дизельного двигателя. Зная марку дизельного двигателя должны знать номинальный диаметр отверстия гильзы данной марки двигателя. Если по этому пункту не смогли определить – Dn, то определить по следующему пункту.

Измерить линейкой предварительно диаметр отверстия гильзы, а номинальное значение диаметра по чертежу выбрать из следующего ряда внутренних диаметров гильз дизельных двигателей: 105, 110, 125, 130, 145.

Выбрать соответствующий сменный стержень и установить его в резьбовое отверстие корпуса (рис. 32). К нутромеру типа НИ 100-160 прилагаются три сменных стержня с диапазоном измерений: 100-120, 120-140, 140-160 мм.

Взять набор плоскопараллельных концевых мер длины (ППКМД) и собрать блок плиток равный Dn.

Взять из набора приспособлений к ППКМД соответствующую державку (струбцину) и два радиусных боковика (рис. 29). Собрать приспособление как показано на рисунке 29. При этом вращая винт плотно зажать боковики к плиткам ППКМД, чтобы не было зазора между плитками ППКМД.

Взять нутромер и проверить установку на нуль миллиметровой стрелки индикаторной головки. Если установка нуля нарушена, то ослабить винт крепления хомутика и плавно перемещая индикаторную головку вверх или вниз, установить малую стрелку на нуль и затянуть винт отверткой.

При этом пока на положение большой стрелки можно не обращать внимания. В нулевом положении малой стрелки большая стрелка, как правило, располагается наверху вдоль продольной трубки нутромера.

Ввернуть сменный стержень в корпус настолько, чтобы при установке нутромера в приспособление (рис. 30) оставался небольшой зазор – «S» между рабочей поверхностью боковика и торцем сменного стержня (S = 0,05 – 1,0 мм).

При установке нутромера в приспособление как показано на рисунке 30, необходимо стараться измерительные стержни на глаз располагать перпендикулярно к рабочим поверхностям радиусных боковиков.

Плавно отворачивая сменный стержень выбрать зазор – «S» и добиться, чтобы большая стрелка индикаторной головки сделала примерно один полный оборот от первоначального положения. При этом малая стрелка переместится на одно деление то есть, на 1 мм.

Запомнить, при полном обороте большой стрелки, малая стрелка всегда переместится на одно деление, то есть, на один миллиметр. 1 мм – это натяг (запас размера). То есть, это означает, что номинальный размер увеличен на 1 мм.

Внимание! Если бы не было натяга, то при измерении (особенно сильно изношенных гильз) торцы стержней не смогли бы достичь (касаться) стенок гильзы и измерение было бы невозможным. Такая же картина была бы и при измерении диаметров отверстий новых гильз, если их размеры были бы больше чем – Dn в пределах поля допуска на изготовление.

Следующим этапом настройки нутромера является установка на нуль большой стрелки индикаторной головки, что выполняется в следующей последовательности (рис. 32).

Расположить измерительные стержни нутромера между рабочими поверхностями боковиков приспособления в положении «0», как показано на рис. 30. Положение «0» характеризуется тем, что при этом прямая «0-0», на которой лежат оси подвижного и неподвижного стержней нутромера, располагается перпендикулярно к плоским рабочим поверхностям боковиков. На глаз это положение точно выдержать невозможно, поэтому необходимо следить за положением малой стрелки индикаторной головки и с не большим наклоном влево или вправо добиться, чтобы она установилась против деления 1 мм (величина предварительного натяга). В данном случае это также приблизительное положение нуля, но достаточное для последующей точной установки большой стрелки индикаторной головки на нуль. При этом большая стрелка может занимать любое положение.

Наклонить нутромер влево – положение I или вправо – положение 2 (все равно) до тех пор, пока большая стрелка от ее первоначального положения не повернется примерно на 50 делений (пол оборота).

При этом большая стрелка повернется от своего первоначального положения именно против часовой стрелки, независимо от того, влево или вправо наклоняется нутромер.

Дело в том, что наклоняя нутромер влево или вправо (положения 1 или 2) оси измерительных стержней занимают соответственно положения 1 – 1 или 2 – 2. То есть, происходит увеличение размера, а при увеличении размера большая стрелка индикаторной головки всегда вращается против часовой стрелки.

Плавно наклонить нутромер обратно, то есть в сторону положения «0» (при этом большая стрелка индикаторной головки всегда вращается по часовой стрелке) до тех пор, пока большая стрелка не изменит направление движения на обратное, то есть, не начнет двигаться против часовой стрелки.

В то место (у той метки), где большая стрелка индикаторной головки изменила направление движения (по часовой) на обратное (против часовой), повернув циферблат индикаторной головки за ободок, подведите цифру нуль.

Это и будет точная настройка индикаторного нутромера на нуль.

Смысл заключается в том, что в момент перехода осей измерительных стержней положения 0 – 0, перпендикулярного к плоским рабочим поверхностям боковиков, большая стрелка и меняет направление движения на обратное. То есть, положение 0 – 0 есть самое кратчайшее расстояние, равное – Dn, между плоскими рабочими поверхностями боковиков.

Читать еще:  Как отремонтировать led лампочку

Так как индикаторный нутромер с первого раза точно установить на нуль сложно, особенно без практических навыков, то настройку на нуль проверьте несколько раз. Если при повторных проверках большая стрелка индикаторной головки меняет направление движения на обратное в одном и том же месте (у одной и той же метки) значит, установка на нуль выполнена правильно и можно приступить к измерениям. В противном случае, повторите установку на нуль.

Внимание! 1) После удаления нутромера из приспособления, большая стрелка не обязательно должна совпадать с нулевой меткой. Большая стрелка обязательно должна совпадать с нулевой меткой только при установке нутромера в приспособление и при покачивании его влево и вправо.

2) После настройки нутромера на нуль запрещается вращать ободок индикаторной головки, так как нарушается настройка на нуль.

Как пользоваться нутромером

Содержание

Как пользоваться нутромером

  1. Какие бывают нутромеры
    1. Нутромеры микрометрические (НМ)
    2. Нутромеры индикаторные (НИ)
  2. Проверка, настройка и использование микрометрических и индикаторных нутромеров
    1. Проверка микрометрических нутромеров
    2. Как настроить микрометрический нутромер и пользоваться им
    3. Проверка индикаторных нутромеров
    4. Как настроить индикаторный нутромер и использовать его для измерения отверстий и проверки цилиндров
  3. Полезные советы по использованию и хранению микрометрических и индикаторных нутромеров
  4. Поверка нутромеров

Как пользоваться нутромером

Нутромеры — это прецизионные инструменты, предназначены для измерения:

диаметров круглых отверстий;

расстояний между различными внутренними поверхностями деталей сложных форм.

В этой статье мы расскажем о разновидностях этих приборов и о том, как ими пользоваться.

Какие бывают нутромеры

Выделяют две основные разновидности нутромеров: микрометрические и индикаторные.

Нутромеры микрометрические (НМ)

Их применяют для абсолютных измерений. По конструкции микрометрический нутромер представляет собой винт с жестко закрепленным барабаном и стеблем с измерительным наконечником.

Фотография №1: микрометрический нутромер

Точность измерений достигает 0,01 мм. Инструменты хранятся в футлярах, защищающих приборы от загрязнений и механических повреждений.

Нутромеры индикаторные (НИ)

Предназначены для проведения относительных измерений. По конструкции индикаторные нутромеры состоят из двух элементов: измерительных частей и индикаторных головок с часовыми циферблатами.

Фотография №2: индикаторный нутромер

Цена деления — 0,01 мм.

Проверка, настройка и использование индикаторных и микрометрических нутромеров

Согласно инструкциям нутромеры нужно проверять и настраивать перед каждым использованием. Это необходимо для получения максимально точных измерений, а также определения соответствия характеристик прибора нормативным показателям.

Проверка микрометрических нутромеров

Чтобы проверить нутромер, действуйте так.

Визуально осмотрите прибор, проверьте маркировку и убедитесь в отсутствии заметных повреждений.

Опробуйте нутромер и убедитесь в правильности взаимодействия всех частей инструмента.

При помощи инструментального микроскопа измерьте ширину штрихов на стебле и микрометрическом барабане.

Проверьте расстояние от края торца барабана до стебля.

Проверьте радиусы кривизны измерительных поверхностей на наконечнике и микрометрической головке.

При помощи горизонтального оптиметра определите погрешность показаний микрометрической головки.

При помощи оптиметра или горизонтального длинномера определите суммарную погрешность головки с присоединенными удлинителями.

Определите биение точки касания измерительной поверхности нутромера.

Определите размеры установочной меры в точках ее измерительной поверхности.

Обратите внимание! Приборы с верхним пределом измерения более 1250 мм требуют дополнительной проверки на жесткость.

Как настроить микрометрический нутромер и пользоваться им

Первый этап — подготовка. Используя установочную меру, настройте нутромер на ноль. Для этого поворачивайте барабан до точного совпадения нулевой отметки с продольной линией стебля. После этого затяните контргайку.

После настройки нутромера удлините его до нужного размера при помощи удлинителя (-лей). Несколько приспособлений крепите в порядке убывания размеров.

Можно приступать к измерениям. Введите нутромер в измеряемое пространство, приложив наконечник к одной из поверхностей. Затем вращайте барабан до тех пор, пока второй наконечник не коснется противоположной поверхности.

Изображение №1: использование микрометрического нутромера

Проверка индикаторных нутромеров

Чтобы проверить индикаторный нутромер:

визуально осмотрите устройство, проверьте комплексность, убедитесь в отсутствии видимых повреждений;

проверьте правильность взаимодействия частей прибора;

удостоверьтесь в том, что технические и метрологические характеристики в норме.

Как настроить индикаторный нутромер и использовать его для измерения отверстий и проверки цилиндров

Для начала работы индикаторный нутромер нужно настроить на ноль. Сделать это можно при помощи калибровочного кольца или концевой меры.

Фотография №3: использование индикаторного нутромера

Для измерения характеристики отверстия нутромер вводят в него перпендикулярно оси. По направлению и величине отклонения стрелки индикатора судят о том, насколько измеряемый размер отличается от эталонного. Если стрелка отклоняется вправо, значит, измеряемый размер меньше заданного, а если влево — то больше.

Изображение №2: проверка цилиндров при помощи индикаторного нутромера

Полезные советы по использованию и хранению микрометрических и индикаторных нутромеров

Не забывайте проверять и настраивать нутромеры перед проведением измерений.

Не выворачивайте винты установочных мер для сохранения их размеров.

При удлинении микрометрических нутромеров не перетягивайте соединения.

При измерениях поддерживайте нутромеры в местах с минимальными прогибами.

Делайте все максимально аккуратно. Не допускайте падений и ударов.

Регулярно очищайте шкалы от загрязнений.

Храните нутромеры в специальных футлярах в помещениях и зонах с невысокой влажностью воздуха.

Поверка нутромеров

Как и все использующиеся на производствах индикаторные инструменты, нутромеры должны проходить периодические поверки. Их проводят в аттестованных Росстандартом лабораториях. После поверок на изделия наносят маркировки, несущие информацию о пригодности/непригодности инструментов для проведения измерений с заявленной точностью.

Нутромеры должны проходить поверки в соответствии с утвержденным на предприятии планом проведения метрологических испытаний, но не реже, чем раз в три года. По результатам поверок составляют протоколы и акты. Непригодные инструменты исключают из использования.

Проведение измерений нутромером

Нутромеры, являесь приборами повышенной точности, требуют тщательной настройки перед их применением. Как правильно осуществить данное и другие действия (поверку и непосредственно использование прибора) рассказано в данной статье.
Вы также можете посмотреть другие статьи. Например, «Конструкция штангенциркулей» или «Шумомеры».

Почему для измерения внутренних размеров деталей используют нутромеры? Ответ прост — только эти приборы благодаря своей конструкции и принципу действия способны обеспечить получение высокоточных результатов, а также измерение в труднодоступных местах.

Как и любые другие измерительные приборы, нутромеры требуют тщательной настройки, предваряющей измерение, и периодической поверки (что такое поверка?). О тонкостях работы с двумя самыми популярными и используемыми наиболее широко нутромерами — индикаторными и микрометрическими — вы узнаете, прочитав данную статью. Содержащая ссылки на ГОСТ и пошаговые алгоритмы, она представляет собой полноценную инструкцию.

Работа с микрометрическими нутромерами

Поверка микрометрического нутромера

При вводе в эксплуатацию, а также периодически на протяжении всего срока использования или хранения нутромеры должны подвергаться поверке, представляющей собой совокупность операций, направленных на определение и подтверждение их технических характеристик.

Поверка микрометрического нутромера выполняется в соответствии с ГОСТ 17215-71 «Нутромеры микрометрические. Методы и средства поверки».

Согласно третьему пункту данного нормативного документа поверка производится в несколько этапов.

  1. Проверка внешнего вида устройства, его маркировки и комплектности.
  2. Проверка взаимодействия частей нутромера методом опробования.
  3. Определение ширины штрихов микрометрического барабана и стебля с помощью инструментального микроскопа.
  4. Проверка расстояния от стебля до края торца барабана.
  5. Проверка радиуса кривизны измерительной поверхности наконечника и микрометрической головки нутромера.
  6. Определение погрешности показаний микрометрической головки с помощью горизонтального оптиметра.
  7. Определение погрешности суммарного размера головки и присоединённых к ней удлинителей с помощью горизонтального длиномера или оптиметра, определение жесткости нутромера (для приборов с верхним пределом измерения свыше 1250 мм).
  8. Определение биения точки касания измерительной поверхности нутромера.
  9. Определение размеров установочной меры в точках её измерительной поверхности.

Для получения более подробной информации о подготовке к поверке, её проведении и получении результатов обратитесь к ГОСТ 17215-71.

Проведение измерений микрометрическим нутромером

Первым этапом в проведении измерений с помощью микрометрического нутромера является его подготовка. С помощью установочной меры прибор настраивают на нуль, проворачивая барабан до полного совпадения нулевой отметки с продольной линией стебля и затягивая по достижении этого положения контргайку.

После настройки нутромера его свинчивают с необходимыми для получения требуемого размера удлинителями (удлинители присоединяют в порядке убывания размеров) и приступают к измерению.

Для этого нутромер вводится в измеряемое пространство. Один наконечник при этом должен касаться поверхности. Далее путём вращения барабана доводят до упора второй наконечник прибора. Нутромер при этом необходимо покачивать, стремясь найти наибольший размер в плоскости, нормальной оси поверхности, и наименьший в плоскости осевого сечения. Только при совпадении данных параметров можно говорить о получении точного результата.

Работа с индикаторными нутромерами

Поверка индикаторного нутромера

Поверка индикаторных нутромеров с ценой деления 0,01 выполняется в соответствии с методическими указаниями метрологических Институтов («Нутромеры индикаторные с ценой деления 0,01 мм. Методика поверки. Рекомендация. МИ 2194-92»), с ЦД 0,001 и о,002 – в соответствии с МИ 2193-92.

Согласно рекомендациям, поверка индикаторных нутромеров обязана включать в себя следующие этапы.

  • Внешний осмотр.
  • Опробование.
  • Определение технических и метрологических характеристик нутромера (подробнее о методике определения характеристик читайте в МИ).

Обратите внимание – процессы определения МХ и ТХ для нутромеров с различной ЦД различаются!

Проведение измерений индикаторным нутромером

В первую очередь необходимо настроить нутромер на ноль. Сделать это можно несколькими способами (с помощью калибровочного кольца, концевой меры или проверенного микрометра).

Затем прибор с лёгкими покачиваниями помещается в отверстие перпендикулярно его оси. По отклонению стрелки индикатора можно судить о том, насколько измеряемый размер отличается от эталонного: если стрелка индикатора отклоняется вправо, то измеряемый размер меньше установленного, влево – больше. Величина отклонения от эталонного размера определяется как ЦД умноженная на количество делений смещения стрелки.

Если вам понравилась статья нажмите на одну из кнопок ниже

Ссылка на основную публикацию
Adblock
detector
