Из чего состоит струбцина

Струбцина. Виды и устройство. Работа и применение. Особенности

Струбцина – это вспомогательный инструмент, который применяется для закрепления деталей путем прижатия между собой или к требуемой поверхности. Они широко используются столярами и сварщиками. Обычно инструмент состоит из двух частей – рамки и зажимного механизма. Рамка обеспечивает жесткость конструкции, а зажимной механизм позволяет фиксировать детали. Фактически, струбцины имеют аналогичную конструкцию, что и слесарные тиски или механизм крепления ручной мясорубки к столешнице. Инструмент может иметь различные конструкции и размеры, в связи с чем сила его сжатия может существенно отличаться.

Разновидности струбцин

Стоит отметить, что конструкция струбцины более хлипкая, чем у тисков, поэтому она не может создать столь надежную фиксацию. Кроме этого, ее возможности существенно ограничены размерами рамки. В связи с этим для достижения качественного закрепления различных заготовок применяется по нескольку струбцин. Для отдельных задач, к примеру, для склейки столярного щита, их могут использовать десятками. У столяров есть такое выражение – «струбцин много не бывает». Действительно, чем больше их закрепить при сжимании дощечек во время склейки, тем надежней они приклеятся.

Струбцина может быть изготовлена из древесины или металла. Последние являются более надежными в связи с большей жесткостью и не подверженностью влиянию влаги. Инструмент позволяет не только фиксировать требуемые элементы к нужной поверхности, но и регулировать силу нажатия. Это особенно важно, если идет работа с мягкими материалами, на которых может остаться вмятина Струбцины также называют зажимами.

По структурным особенностям они бывают:
  • G-образные.
  • F-образные.
  • Торцевые.
  • Угловые.
  • Автоматические.
  • Пружинные.
  • Ленточные.
  • Трубные.

Каждая разновидность предназначена для выполнения определенной цели. Не существует полностью универсального инструмента, способного заменить сразу все.

G-образная струбцина

Такой инструмент получил свое название в связи со схожестью с латинской буквой «G». Этот тип относится к практически универсальной категории струбцин. Он есть в распоряжении абсолютно каждого столяра, который занимается склейкой деталей. Данная конструкция позволяет закрепить заготовку, прижав ее к краю столешницы или другой ровной поверхности. В связи с этим она часто покупается как дешевая замена тисков. Принцип действия данной конструкции совершенно идентичен зажиму, используемому для крепления ручной мясорубки.

Зажим состоит из рамки, сделанной в форме буквы «С». В одном из ее краев имеется отверстие с накатанной резьбой, в которую вкручен специальный винт с удобной ручкой для закручивания. Противоположный край скобы выполнен в виде плоской губки. Заготовка устанавливается между вершиной винта и губой скобы, после чего поджимается. Такой инструмент очень надежный и обеспечивает большую силу прижима. В нем нет никаких люфтов, что обеспечивает легкую работу с заготовками и отсутствие необходимости периодического поджатия. С помощью таких зажимов можно провести склейку деталей, прижать друг другу листовой металлический материал для сваривания, или просто закрепить плоскую деталь для обработки шлифмашинкой или напильником.

F-образная струбцина

Данная конструкция является менее надежной, чем предыдущая, но при этом имеет более широкий диапазон регулировки. Инструмент состоит из направляющей шины, на которой с одной стороны намертво закрепляется неподвижная губка, а на второй продет подвижный элемент с винтом для поджима. Благодаря тому, что рамка позволяет проводить регулировку не только с помощью винта, но и менять ширину захвата скобы, можно работать с деталями различной толщины. На вершине губки и на лапке винта имеются резиновые накладки, которые предотвращают появление следов на мягких материалах.

Для того чтобы провести регулировку скользящей рамки необходимо полностью ослабить струбцину от нагрузки и провести регулировку. Чтобы зажать детали, нужно плотно притянуть лапку винта к их поверхности и начать его закручивать. В результате угол скобы меняется, и она не может больше скользить. Благодаря этому обеспечивается надежное затягивание механизма фиксации. Данный инструмент часто используется столярами, но все же они предпочитают другие разновидности зажимов, поскольку для работы с F-образными струбцинами необходимо задействовать обе руки.

Торцевой зажим

Торцевая струбцина имеет очень похожую конструкцию, что и G-образная. Она состоит из цельнолитой скобы, имеющей форму буквы «С». Данную разновидность зажимов очень легко узнать благодаря наличию трех регулировочных винтов. Этот инструмент широко используется в столярном деле для приклеивания накладок на торцы мебели, в частности столешницы. Данный тип обеспечивает очень надежную фиксацию, при этом является весьма неудобным. Дело в том, что довольно трудно удерживать зажим, затягивать его винты, а также поддерживать накладку, которая фиксируется на торец.

Угловые струбцины

Этот тип зажимов является практически самым узнаваемым благодаря особой конструкции. Он применяется исключительно для склейки деревянных брусков или досок под углом 90 градусов. С помощью таких зажимов делаются ящики для столов, шкафчики и прочая мебель. Такие струбцины имеют очень прочную литую основу с несколькими выступающими пятками, обеспечивающими соблюдение прямого угла. Зачастую такой зажим имеет только один винт, но бывает и больше. Использование этого типа струбцин дает гарантию того, что угол будет соблюден правильно. Зачастую основа инструмента имеет сквозные отверстия на корпусе, что позволяет проводить фиксацию к верстаку. Стоит отметить, что такие зажимы ограничены по толщине заготовок, которые могут зафиксировать.

Автоматический тип

Автоматическая струбцина также называется быстрозажимной. Этот инструмент является излюбленным профессионалами, благодаря тому, что работать с ним очень легко. Распространенным недостатком этого типа является довольно слабая фиксация, но это бывает только у дешевых моделей.

Эта конструкция представляет собой металлическую шину, на которую фиксируется две губки. Одна является подвижной, а вторая нет. Затягивание подвижной части осуществляется с помощью специального механизма, который задействуется путем сжимания двух ручек, закрепленных на ней. Главное преимущество этого инструмента заключается в том, что он является одноручным. Его можно зафиксировать даже в том случае, если вторая рука занята. Нужно отметить, что создаваемое прижимное усилие у данной конструкции довольно большое. При длительном использовании элементы механизма изнашиваются, поэтому установленное усилие может ослабнуть. Главный недостаток инструмента в том, что его губки сделаны из пластика. Хотя он и армирован стекловолокном, но не может сравниться прочностью с металлом.

При выборе автоматических моделей следует обратить внимание на те, которые позволяют проводить трансформацию с перестановкой губок. С их помощью можно не только притягивать изделия друг к другу, но и наоборот раздвигать их. Это позволит разбирать шиповые соединения, а также делать специфическую сложную склейку.

Пружинные струбцины

Пружинная струбцина является одной из самых несовершенных инструкций, поскольку она не позволяет проводить регулировку усилия при сжатии. Фактически она является большой прищепкой, подобной той, что используется для развешивания белья на просушку. Данный инструмент имеет в своей конструкции пружину, которая и создает усилие. Чем дольше она используется, тем легче становится ее сжатие. Со временем струбцины не способны работать так же эффективно, как и в начале. Этот тип инструмента можно использовать одной рукой. Обычно пружинные струбцины применяются для деликатных работ, в которых не требуется большое усилие сжатия. К явным недостаткам таких моделей можно отнести очень маленький захват.

Ленточные

Ленточная струбцина является довольно узкоспециализированной, поэтому ее обычно применяют только столяры для сборки рамок и круглых стульев. Также они используются бондарями для фиксации клепок при сборке деревянных бочек. Такой зажим состоит из жесткой тканевой ленты и механизма с блоком натяжения. С помощью такого приспособления можно равномерно распределить сдавливающую нагрузку по всей поверхности элементов, которые притягиваются.

Трубные струбцины

Трубная струбцина применяется при склеивании больших щитов, из которых обычно делают двери или столешницы. Эта конструкция представляет собой металлическую трубу, на которой фиксируется две губки. Одна передвигается и фиксируется на трубке с помощью стопора, а вторая закреплена неподвижно. Последняя имеет винт с небольшим ходом, который позволяет поджать заготовки плотно друг к другу.

Одним из преимуществ трубного типа является возможность захвата широких щитов. Кроме того, склеиваемые дощечки прижимаются не только друг к другу, но и равняются по трубке, на которой лежат. Для того чтобы получаемый щит был идеально ровный, трубные струбцины фиксируются с обеих сторон. Это позволяет прижать бруски к трубам, исключив образование брака при склейке в виде горбов.

Стоит отметить, что данный инструмент является весьма длинным, поэтому работать с ним довольно трудно. Для создания щитов он является незаменимым, но вот применять его только для фиксации небольших деталей к столешнице совершенно неудобно. Подобные струбцины обычно крепятся на стандартных стальных трубах, которые используются в водопроводе. Благодаря этому, при необходимости провести склейку очень широкого щита, когда возможность заводской струбцины ограничена, можно сменить используемую в ней трубку на более длинную.

Струбцина. Виды струбцин их назначение, характеристики и особенности

Струбцина имеет разные виды отличаются они между собой по своему назначению, конструкции, материалу, размерам и т.др., все подробности о каждом виде смотрите здесь.

Во время работы с заготовками и деталями из различных материалов, их приходится придерживать одной рукой в определенном положении.

При этом большинство строительных инструментов требуют, чтобы обе руки были свободны.

Как зажим, подойдут простейшие тиски, однако, их конструктивные особенности не всегда позволяют зафиксировать деталь в удобном положении.

Кроме того, используя тиски, мастер привязан к месту, на котором они смонтированы.

В этом случае незаменимым инструментом будут специальные зажимные приспособления – струбцины.

Они позволяют и освободить обе руки, и фиксировать обрабатываемые детали в любом удобном положении.

Простейший зажим представляет собой рамку, на которой закреплен зажимной механизм.

Такая конструкция позволяет использовать этот инструмент в любых ситуациях и сварщиками, и столярами.

Вместе с простейшим вариантом, который можно изготовить самостоятельно, распространение получили и более технологичные виды струбцин, каждый из которых “заточен” под определенную работу.

Устройство и принцип действия

Классическая струбцина имеет те же функции, что и тиски, а ее конструкция очень напоминает механизм крепления советской мясорубки к столу.

Читать еще:  Как найти физический износ

В качестве материала при изготовлении этого инструмента используется металл, дерево, прочный пластик.

Обыкновенный ручной зажим представляет собой изогнутую буквой “П” монолитную раму, к которой с одной стороны прикреплены подвижные зажимные элементы.

Как правило, это длинный винт, оборудованный с одной стороны рукоятью для удобства поворота вокруг оси, а с другой стороны имеющий плоский широкий пятак.

За счет поворота винта этот пятак создает давление на противоположный конец рамы.

Если между пятаком и рамой поместить два, скажем, деревянных бруска, а затем затянуть винт, они надежно зафиксируются между собой.

В зависимости от конструкции, прижимные вспомогательные инструменты можно разделить на:

Корпусные струбцины

Зажимное усилие может быть использовано для фиксации обрабатываемых деталей на косых и параллельных плоскостях.

За счет того, что прижим осуществляется элементами корпуса, инструмент получил свое название.

Представляет собой два металлических прямоугольных бруса, соединенных между собой с одной стороны прочной планкой. Один из них неподвижно прикреплен к планке, а второй снабжен дотягивающим винтом и может свободно перемещаться.

Противоположная часть брусков – прижимные губы.

Для зажима деталей, необходимо свести между собой металлические бруски до упора в заготовку, а затем затянуть винт (снабжен удобной ручкой).

Этот вариант инструмента наиболее распространен.

Струбцина винтовая

Это популярный вспомогательный инструмент.

Может быть выполнен в нескольких вариантах, но основное зажимное усилие обеспечивает винт с ручкой и пятаком.

Может быть выполнена в виде корпусного зажима, где прижимной винт проходит насквозь бруска, а пятак является губой.

Другой вариант – корпус в форме буквы “G” или “П”, сквозь одну из “ножек” которой пропущен зажимной винт с пятаком.

Широко распространены кованые винтовые струбцины, изготовленные из инструментальной стали.

Металл, после ковки и закалки, обладает высокой прочность, следствием чего является надежность инструмента.

Магнитная струбцина

Наиболее востребована сварщиками, так как служит для предварительной фиксации между собой двух металлических заготовок (трубки, профильные уголки и т.д.).

Может быть выполнена в виде равнобедренного прямоугольного треугольника, пяти -, шестигранника.

Грани струбцины имеют магнитные вставки, которые и отвечают за фиксацию металлических элементов между собой под углом.

Струбцина с трещоткой

Внешне очень похожа на обыкновенную бельевую прищепку, но большего размера.

Зажимается усилием руки, а установленный храповый механизм блокирует разжимание губок.

Для ослабления зажима служит специальный рычажок-собачка (кнопка).

Струбцина триггерная

Еще называют быстрозажимной.

Имеет F-образную конструкцию.

Одна губка неподвижно закреплена на металлической планке.

Вторая имеет рукоять, похожую на пистолетную, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком – замком.

Если флажок стоит в положении “разблокировано”, подвижная губка легко перемещается вдоль планки свободным ходом.

В положении “заблокировано” прижим осуществляется нажатиями на рычажок.

При этом движение губки в противоположную сторону блокируется тем самым замочным механизмом.

Проще говоря, система напоминает пистолеты для герметиков.

Гидравлическая струбцина

G-образный корпус, как в случае с винтовым инструментом, однако, вместо винта используется некое подобие домкрата, на штоке которого установлен пятак.

Вакуумные струбцины

На раме параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.

Используются для позиционирования в одной плоскости двух плоских деталей, например, листов МДФ, металла.

Виды струбцин

Различные виды зажимов и их конструкционные особенности позволяют эффективно использовать их для фиксации широкого спектра материалов конкретных форм и размеров под определенными углами.

Некоторые вспомогательные инструменты больше подойдут для упрощения сварочных работ, другие актуальны в столярном деле, третьи просто созданы для склеивания материалов плоской формы встык.

Среди всех видов вспомогательного инструмента особое место занимает так называемая закрывающая струбцина.

Это даже не инструмент, а полноценный монтажный элемент.

Основное назначение – крепление монтажного профиля к двутавровым балкам без необходимости сверлить отверстия.

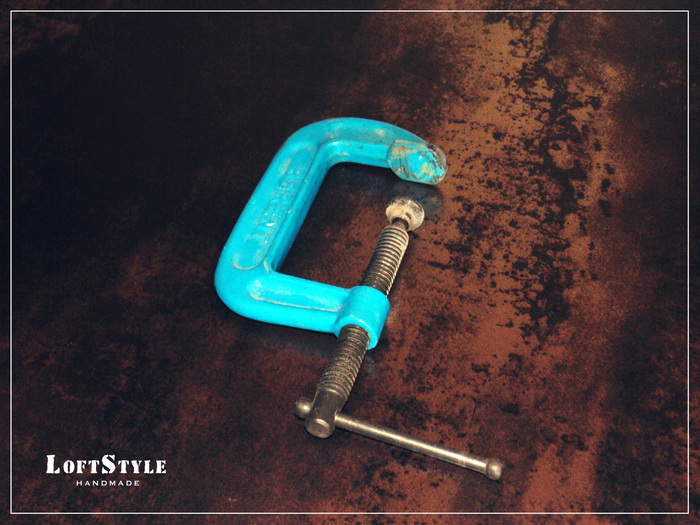

G-образные

Хорошая струбцина для работы с металлом – кованая G-образная, изготовленная из инструментальной стали.

Обладает высокими прочностными показателями, что позволяет ее использовать для временного скрепления нескольких металлических деталей между собой.

Мелкий шаг резьбы практически гарантирует хороший прижим.

Полезная функция при сварке.

При этом, нет необходимости прилагать серьезные усилия, чтобы хорошо зафиксировать заготовки.

Из-за своей хрупкости инструмент редко используются для скрепления металлических конструкций, больше рассчитан на работу с деревом.

Так как прижимное усилие высоко, чтобы структура дерева не была нарушена, необходимо под губу и пятак подкладываться деревянные прокладки.

Более продвинутый вариант – струбцина литая С-образная, которую иначе называют торцевым зажимом.

Торцевые

Торцевая струбцина (торцевой зажим) конструкцией напоминает G-образные модели.

Литой или кованный корпус, напоминающий формой букву “С”, имеет три винтовых зажима (под прямым углом относительно друг друга) с пятками.

Эта струбцина хорошо подходит для дерева, обеспечивая хорошее сцепление поверхностей и их взаимную фиксацию, потому востребованы столярами.

Как правило, инструмент применяется для приклеивания на торцы мебели накладок.

Среди минусов отмечается некоторое неудобство использования, так как одновременно приходится и придерживать наладку, и затягивать все винты, и держать саму струбцину.

T-образные

Особенностью Т-образного зажима является направляющий профиль в форме буквы «Т», длинна которого может превышать 1 м.

На нем закреплены подвижные губки.

Прижим обеспечивается винтом с ручкой, соединенным со второй губкой.

Используется для фиксации секционных заготовок.

Незаменима при монтаже оконных переплетов и в производстве мебели.

F-образные

Конструкция f-образной струбцины обладает меньшей надежностью, чем G-образного варианта.

Тем не менее, причина, по которой этот инструмент получил распространение — широкий диапазон регулировок.

На металлической рейке с одной стороны закреплена неподвижная губа, а с другой стороны губа со свободным ходом, на которой установлен поджимной винт с шайбой – пятаком.

Длинна рейки, в зависимости от модели, может быть несколько десятков сантиметров, что позволяет фиксировать между собой несколько деталей, общая ширина которых не превышает длину этой металлической планки.

Угловые

Особая конструкция зажимов этого типа позволяет легко узнать их. Они могут быть как магнитными, так и винтовыми.

Последний вариант используется исключительно при соединении досок или деревянных брусков под прямым углом.

Соблюдение угла 90 градусов обеспечивается мощным литым корпусом, имеющим две выступающие пятки.

Прижим осуществляется, как правило, одним винтом.

Такая конструкция обеспечивает соблюдение правильного угла, а сквозные отверстия на основной части позволяют крепить этот вспомогательный инструмент к рабочему столу или верстаку.

Для скрепления металлических труб, уголков или профилей под прямым углом используется угловая магнитная струбцина для сварочных работ.

Выглядит она, как равнобедренный прямоугольный треугольник, стороны которого оснащены магнитами.

Такой инструмент подходит для предварительной фиксации металлических заготовок, что позволяет добиться их точного позиционирования.

Ленточные

Такой вид вспомогательного инструмента используется столярами и бондарями.

Узкая специализация ленточного зажима обусловлена его особой конструкцией: механизм натяжения и жесткая лента или ремень.

Обеспечивает равномерную нагрузку по всей поверхности притягиваемых элементов.

Струбцина ременная используется зачастую для изготовления деревянных бочек (при фиксации клепок), сборки круглых стульев и рамок.

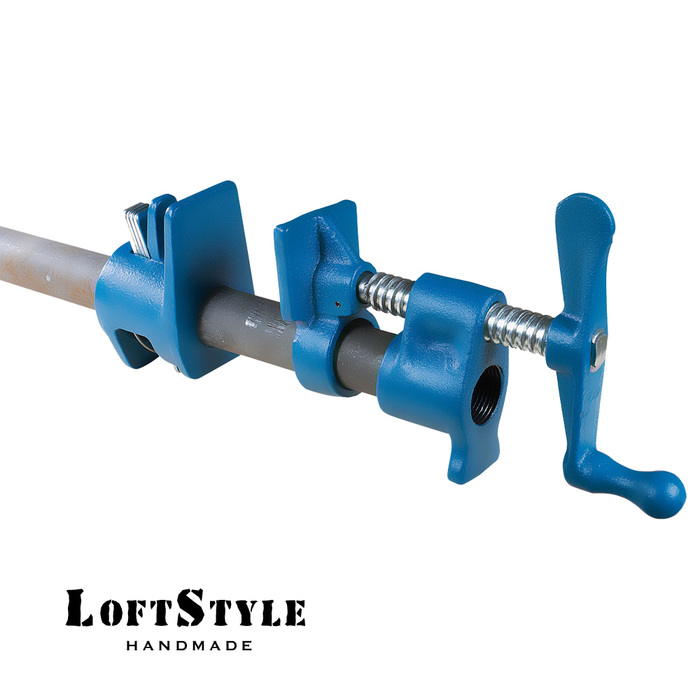

Трубные

В основе такой струбцины лежит трубка с неподвижной губой.

Вторая губа свободно перемещается вдоль трубки, фиксируется специальным стопором, а поджим заготовок осуществляется специальным винтом с ручкой.

Используется при склеивании щитов большой площади при изготовлении столешниц, дверей.

В работе используются минимум два трубных зажима, установленных на противоположных сторонах щитов.

Они позволяют выровнять между собой заготовки и надежно их зафиксировать.

Пружинные

Основным преимуществом пружинной струбцины является возможность ее использования одной рукой.

Конструкция напоминает большую прищепку для развешивания белья.

Наименее надежный вариант, так как прижим заготовок осуществляется обыкновенной пружиной, которая не позволяет регулировать прижимное усилие.

Со временем пружина теряет свои характеристики упругости, за счет чего постепенно снижается оказываемое на заготовки давление.

Еще один недостаток – небольшой захват.

Используется, как правило, при работе, не требующей серьезного прижимного усилия.

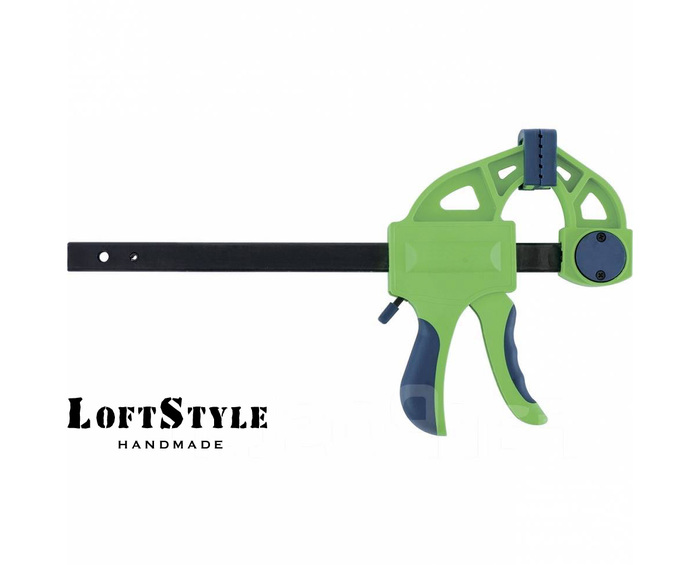

Быстрозажимные автоматические струбцины

Автоматические струбцины используются зачастую профессионалами за счет простоты использования.

Конструкция представляет собой металлическую планку, на которой с одной стороны установлена съемная неподвижная губка.

С противоположной стороны находится подвижная губа со специальным механизмом с двумя ручками — триггером.

Затягивается струбцина триггерная посредством сжимания этих ручек.

За счет такой конструкции, инструмент получил еще одно название – струбцина пистолетная.

Она позволяет фиксировать заготовки одной рукой, создавая при этом достаточно высокое прижимное усилие.

Если развернуть губки в противоположные стороны, мастер получит распорную струбцину.

Этот инструмент востребован не только за счет удобства использования, но и универсальности.

Тем не менее, со временем механизм изнашивается, а показатель максимального усилия струбцины на сжатие и на разжим снижается.

Чтобы не тратить денег, струбцины можно сделать своими руками.

Информацию о самодельных струбцинах смотрите здесь

Руководство по выбору струбцин и зажимов

В нашем материале мы подробно поговорим об основных типах струбцин для дерева: расскажем из чего состоят и как работают различные модели зажимов, рассмотрим преимущества и недостатки каждой из них, дадим полезные советы, как выбрать струбцину для конкретных столярных задач.

G–образные струбцины

Особенности конструкции. G–образные струбцины, также нередко именуемые С-образными, – это наиболее универсальный и массовый тип столярных зажимов. Основой конструкции является литая или кованая скоба с подвижным прижимным винтом.

Преимущества. Г-образные струбцины легкие, удобные в использовании, обеспечивают большое прижимное усилие, не имеют люфтов губок.

Недостатки. Подходят для соединения заготовок небольшой толщины.

Область применения. G–образные струбцины используют в случаях, когда нужно приложить одинаковое усилие сжатия к поверхностям, параллельно расположенным по отношению друг к другу. В столярном деле С-образные зажимы задействуют в основном при склейке дерева.

F-образные струбцины

Особенности конструкции. Зажим состоит из направляющей шины, на которой зафиксированы подвижная и неподвижная губки. Подвижная скоба, скользящая по направляющей, имеет установочный винт, который позволяет регулировать нужную длину захвата и предотвращает ослабление струбцины. Губки комплектуют накладками для защиты фиксируемых поверхностей.

Читать еще:  Профилограф что это такое

Преимущества. Главным достоинством Ф-образных струбцин является их универсальность. Регулируемая длина захвата дает возможность прочно и сильно фиксировать заготовки различной толщины.

Недостатки. C F-образной струбциной не всегда удобно работать, т.к. для манипуляций с инструментом приходится задействовать обе руки.

Область применения. Используют для фиксации деревянных изделий и заготовок различной толщины.

Торцевые струбцины

Особенности конструкции. Торцевая струбцина состоит из литой или кованой основы-скобы с тремя прижимными винтами.

Преимущества. Простая и доступная конструкция для решения специфических столярных задач: струбцина с Т образным профилем используется для зажима кромок и торцов.

Недостатки. При всей своей функциональности, совладать с торцевым зажимом не так просто: фиксировать кромку, одновременно держать струбцину и подкручивать три зажима не всегда удобно в одиночку.

Область применения. Зажим кромок и торцевых элементов деревянных изделий.

Угловые струбцины

Особенности конструкции. Струбцины для угловых соединений могут иметь самое разное исполнение. Типовая конструкция состоит из корпуса, одного или двух винтовых прижимов с поджимными пятками.

Преимущества. Простое и компактное приспособление для фиксации заготовок под прямым углом. Такие струбцины нередко дополняют специальными отверстиями для крепежа к верстаку.

Недостатки. Ограниченные возможности при работе с габаритными деревянными элементами.

Область применения. Струбцины для склейки и фиксации древесины под прямым углом. Создание соединений на ус.

Быстрозажимные (автоматические) струбцины

Особенности конструкции. Типовая конструкция быстросъемной струбцины состоит из металлической шины и двух пластиковых губок (подвижной и фиксированной). Подвижная часть прижимается посредством специального рычажного механизма. Легкий и прочный корпус быстрозажимных струбцин изготавливают из пластиковых композитов армированных стекловолокном. Это позволяет использовать автоматические зажимы практически в любых условиях.

Преимущества. Одноручные варианты, пожалуй, самый удобный и эргономичный тип зажимов. Как пользоваться таким струбцинами понятно интуитивно: все манипуляции производят одной рукой, в то время как вторая придерживает деталь. Даже самые небольшие быстродействующие струбцины обладают огромным прижимным усилием.

Большинство рычажных моделей имеет трансформирующуюся конструкцию, которая расширяет возможности инструмента. К примеру, на некоторых моделях можно развернуть губки в противоположные стороны, для работы враспор, что очень удобно при разборке шиповых соединений. Две быстрозажимные струбцины можно легко перекомпоновать в одну длинную, сцепив выступы на неподвижных губках.

Недостатки. Качественные автоматические зажимы стоят довольно дорого, а бюджетные аналоги почти все не отличаются высокой надежностью.

Область применения. Быстросъемные струбцины используют для всех типов столярных работ: от фиксации небольших деталей до склейки габаритных щитов.

Пружинные струбцины

Особенности конструкции. Струбцины с нерегулируемым зажимным усилием, работающие по принципу прищепки. Популярной разновидностью классической пружинной струбцины являются конструкции с изменяемой шириной зажима.

Преимущества. Зажимы отличаются легкостью и удобством, все манипуляции при работе с ними выполняют одной рукой. Они обеспечивают стабильное мощное зажимное усилие. Оптимальны для деликатной фиксации склеиваемых деталей.

Недостатки. Небольшая глубина захвата.

Область применения. Универсальное приспособление для склейки и фиксации негабаритных деталей.

Ленточные струбцины

Особенности конструкции. Ленточный зажим состоит из прочной синтетической ленты и блока натягивания. В комплектацию обычно входят пластиковые элементы для подгонки углов.

Преимущества. Обеспечивает бережный зажим углов и закруглений без перекосов, что очень важно на этапе склейки. Позволяет работать с изделиями любых размеров: от небольших рамок до крупногабаритных шкафов. Использование пластиковых уголковых элементов обеспечивает равномерное давление при склейке углов и усовых соединений.

Область применения. Выбор струбцин ленточного типа – оптимальный вариант для сложных столярных задач: зажима закруглений большого диаметра, фиксации многоугольных соединений и т.д.

Трубные струбцины

Особенности конструкции. Струбцина трубного типа состоит из трех элементов: подвижной части со стопором (1), неподвижного упора (2) и стальной трубы диаметром ½ или ¾ дюйма. Сместив подвижную часть и зафиксировав упор, вы получаете струбцину нужной длины.

Преимущества. Доступные по цене, обеспечивают большое усилие сжатия, позволяют работать с габаритными изделиями. При необходимости можно сделать струбцину любой длины.

Область применения. Сборка и склеивание габаритных изделий. Комплект трубных струбцин незаменимый инструмент при склейке щитов.

Струбцина своими руками: назначение, разновидности, изготовление

Заветная мечта любого самодельщика – наличие у него дополнительных рук! Ведь надо, например, удерживать совмещённые одна с другой детали, пока не прошла сварка или склейка. Необходимо позиционировать эту комбинацию точно под сверлом на станке. При этом, приходится ещё инструмент держать, иногда двумя руками. А своих рук всего две. И тут на помощь приходят струбцины. Сделать их своими руками под силу любому мало-мальски знакомому со столяркой. Они и детали между собой сожмут крепко, и к рабочему столу придавят. Удобная вещь!

Струбцина – что это такое

Струбцина – это вспомогательный инструмент слесаря, столяра, плотника. Применяется для временного, по требованиям технологии, соединения двух или нескольких деталей при склейке, перед сваркой, для точного сверления пакета.

ФОТО: fb.ru Слово «Струбцина» происходит от немецкого Schraubzwinge

В работе струбцина бывает даже удобней, чем тиски. С ней можно работать в любом месте, держать её под любым углом. А тиски жёстко привинчены к столу, их нельзя перенести и изменить ориентацию в пространстве.

Вид и конструкция струбцины определяется её назначением. Когда надо надолго и прочно связать две детали, используют устройство с прижимным винтом. Для быстрого прихватывания годится механизм с рукояткой и храповиком. Специальные струбцины применяют в столярном деле при склеивании двух брусков под прямым углом. Отличаются они друг от друга и размерами, и материалом, и технологией их изготовления.

При необходимости, возможно сделать струбцину из подручных средств своими руками под свои индивидуальные потребности.

ФОТО: instrumentn.ru Простейшая винтовая струбцина

ФОТО: instrumentn.ru Струбцина с трещоткой для быстрого захвата

Как сделать столярную струбцину

В столярном деле одна из самых частых операций – это склеивание деревянных брусков под прямым углом. Пока клей сохнет, бруски надо жёстко зафиксировать в определённом положении. Эту задачу решает специальная столярная струбцина. Между двумя взаимно перпендикулярными губками имеется подвижная прямоугольная деталь. Эта комбинация жёстко фиксирует доски в заданном положении.

ФОТО: instrumentn.ru Угловая струбцина для столярных работ

К столярным относится и торцевая струбцина. Она служит для прижима на время приклеивания к мебельной доске (столешнице) декоративной планки.

ФОТО: woodschool.ru Торцевая столярная струбцина

Материалы и инструменты

Угловая струбцина сложна для изготовления своими руками, но она очень помогает при столярных работах. И сделать её самому наиболее интересно. Устройство можно выполнить из металла или из дерева. Последний вариант более доступен для самостоятельного изготовления.

В качестве материала для конструкции берутся деревянные бруски сечением 40×40 мм². Для платформы основания берётся кусок фанеры толщиной 15-20 мм и размером 350×350 мм². Для прижимного механизма потребуются две стальные шпильки диаметром 15-18 мм и длиной примерно 200 мм. К шпилькам необходимо подобрать соответствующие гайки с возможностью их фиксации в дереве.

ФОТО: rmnt.ru Угловая столярная струбцина

Инструкция по изготовлению

В одном из углов платформы под 90º один к другому крепко привинчиваются два бруска. Они образуют эталонный прямой угол. На расстоянии от этих основных брусков-упоров параллельно им крепятся ещё два бруска. Расстояние должно быть примерно на 30 мм больше, чем толщина предполагаемых для склейки деталей. В этих новых деталях посередине закрепляются ходовые гайки. Сквозь них пройдут шпильки, на внешние концы которых для удобства работы желательно закрепить рукоятки.

На их внутренних концах устанавливаются подвижные колодки. Концы шпилек в этих брусках должны свободно вращаться, но при этом создавать усилие давления. В подвижном бруске следует высверлить глухое отверстие, глубина которого равна половине его толщины, на донце запрессовать глухую шайбу, а в отверстие впрессовать подшипник (не обязательно шариковый), в котором будет вращаться упорный конец шпильки.

Склеиваемые детали одеваются на вершину эталонного угла и прижимаются к неподвижным упорам подвижными брусками.

Изготовление струбцины для металла

Струбцины для работы с металлом надо делать тоже из металла.

Что нужно для работы

Для работы, первым делом, нужно определиться, какую струбцину придётся изготавливать. Хоть это не очень сложное изделие, но желательно хотя бы сделать эскизный чертёж и нанести на нём основные размеры. После этого можно подбирать материалы.

Потребуются обычные слесарные инструменты – верстак, тиски, молоток, сверлильный станок, метчики и плашки для нарезания резьбы, наждак.

Технология изготовления

Для самодельных струбцин обычно выбирают конструкцию попроще. Как правило, они требуются для решения сиюминутных задач. Сам процесс изготовления таких изделий будет более доступен. Конечно, варианты литейных технологий для самодельщика неприемлемы. Кованую скобу он делать не будет. И фрезерный станок не каждому доступен. Проще всего сделать с-образную струбцину и даже несколько штук разных размеров.

Для этого берётся полоска стали шириной 150-200 мм, длиной 350-400 мм и толщиной 10-12 мм. На расстоянии 15 мм от одного из концов сверлится отверстие и нарезается резьба М8. Сюда же для прочности следует приварить гайку с такой же резьбой. Полоска в тисках сгибается в виде буквы «П». Затем берётся шпилька или болт с резьбой М8 и длиной 100 мм и вкручивается в резьбовое отверстие на скобе. На внешнем конце шпильки надо сделать вороток, а на внутреннем конце вращающуюся упорную «пятку». Струбцина готова. Для создания больших или меньших усилий размеры устройства надо увеличивать или уменьшать.

Особенности изготовления зажимных инструментов разных типов

Струбцина имеет разные виды, отличаются они между собой по конструкции, материалу, размерам. Рассмотрим виды зажимных инструментов и нюансы их изготовления.

Быстрозажимные

Струбцина пистолетного типа. При нажатии на курок губки разводятся. При отпускании стопорного винта можно изменять величину зазора между губками. Усилие зажатия небольшое. Изготовить самому можно, но экономически невыгодно. Труда много, а стоит она недорого.

А вот такая струбцина с кулачковым зажимом делается очень легко. И держит она крепко.

Читать еще:  Как прикрутить кронштейн к телевизору

ФОТО: pimg.mycdn.me Быстрозажимная струбцина кулачкового типа

G-образные

G-образные струбцины отличаются от с-образных только наличием сформованной неподвижной губки. Это позволяет более чётко и более крепко зажимать детали.

Торцевые

Торцевую струбцину можно сделать по технологии с-образной. Отличие лишь в том, что у неё три зажимных винта. Её размеры выбираются на основе размеров будущего объекта работы.

T-образные

При изготовлении такой струбцины необходимо точно выдерживать размер отверстий скользящих деталей.

F-образные

Для изготовления такой струбцины требуются фрезерные работы, чтобы сделать зубчатую насечку на штанге.

Угловые

Столярная угловая струбцина описана в выше.

Ленточные

Ленточные струбцины применяются при склеивании рамок, коробок, шкатулок. Лента с натягом охватывает изделие и не даёт ему преждевременно развалиться. При изготовлении требуется хороший чертёж и точное выдерживание всех размеров.

Трубные

«Трубные» струбцины в основе своей имеют толстую трубу. Они применяются при склейке щитов. Толщина и длина трубы определяются размером щита: его ширина, плюс 10 см на длину и диаметр трубы (от полудюймовой до трёхчетвертной).

ФОТО: youtube.com Трубная струбцина для склейки щитов

Пружинные

Такая струбцина создаёт усилие прижима за счёт пружины. Величина раствора между «пяткой» скобы и «пяткой» прижимного винта создаётся именно вращением этого самого винта. Сначала надо задать раствор, затем отвести назад подвижную часть струбцины, сжать пружину, вставить на место деталь и отпустить пружину.

ФОТО: usamodelkina.ru Самодельная пружинная струбцина

Заключение

Разнообразие технологических задач, стоящих перед мастером, вызвало появление огромного числа всевозможных моделей струбцин. Почти все они присутствуют в массовой продаже, и стоят вполне доступно. Но бывают ситуации, когда нужно большое число одинаковых простых зажимов. В этих случаях выгоднее самому изготовить эти устройства в требуемом количестве.

Всё о струбцинах

В этой статье я опишу все виды струбцин, которые используются в столярной мастерской. Не зря их еще называют третьей рукой столяра — это самый полезный и используемый инструмент.

Струбцина (нем. Schraubzwinge, от Schraube — винт и Zwinge — тиски) инструмент используемый для фиксации материалов или деталей. Струбцин много не бывает и это не преувеличение. В мастерской струбцины используются повсеместно: при склеивании деталей, при шлифовке, при пилении, при сверлении, при сварке, склеивая угловые детали, струбцины просто могут удерживать например станки и так далее. И чем больше струбцин в наличии, тем больше задач можно выполнять одновременно.
Например нам нужно склеить сундучок, для этого надо склеить 6 щитов (4 стены, крышка, дно), на каждый щит уходит три струбцины. То есть, что бы склеить щиты все разом нужно как минимум 18 струбцин.
Второй совет, лучше один раз купить качественные, чем каждый раз плакать над сломанными. Ведь очень часто на струбцины идет большая нагрузка, например когда надо склеить щит, ведь чем плотнее мы его сожмем, тем выше качество щита.
Давайте рассмотрим какие виды струбцин вообще бывают и для чего используются.

Эти струбцины самые популярные и часто используемые, именно поэтому я решил начать с них. F-образные струбцины состоят из и двух губок, неподвижной и подвижной. Несмотря на невысокую стоимость таким струбцинами можно склеивать с большим усилием до 10000 Н. Бывают разнообразных конструкций и размеров. Самый явный минус подобных струбцин, что бы зажать деталь такой струбциной нужно задействовать обе руки.
Есть еще два распространенных подвида F-образных струбцин: корпусные и рычажные.

Корпусные F-образные струбцины

Обычно у таких F-образных струбцин большая площадь губок, что бы уменьшить риск повреждения дерева.

Рычажные F-образные струбцины

Позволяют быстро стягивать и освобождать деталь.

В основном эти струбцины используются в сварочных работах, но столярке они не чужды, а когда F-образные закончились, в ход идет все, что есть под рукой. Свое название эти струбцины получили из за схожести на латинскую букву G.

Это самый удобный вид струбцин для столярки, но менее популярные по сравнению с F-обраными, потому, что стоят дороже. При покупке одной струбцины это не большая разница, но при условии, что в мастерской должны быть десятки струбцин, эта разница уже ощутима. Самое главное преимущество перед F-образной струбциной, что благодаря механизмам, быстрозажимную струбцину можно использовать одной рукой. Так же в отличии от F-образных, быстрозажимные так же могут работать на разжим.
При покупки быстрозажимных струбцин стоит покупать только качественные струбцины известных производителей, так как в основном этот инструмент не железный, и качество механизма непосредственно влияет на срок службы.

Торцевые струбцины (зажимы для кромок)

Как уже ясно из названия у этой струбцины ее предназначение зажимать кромки. По конструкции этот тип струбцин схож с G-образными, но имеет два дополнительных винта.

Такая струбцина состоит из ленты и натяжного механизма. Усилие натягивания это струбцины не очень большое. Зато применить такую струбцину можно там, где обычно обычная не работает, например круглые изделия, или большие изделия, или многоугольные.

Данная струбцина представляет из себя металическую трубу на которой расположенны две губки, одна губка закреплена неподвижно, а вторая передвигается и фиксируется. Неподвижная губка имеет винт небольшим с ходом, что бы поджать плотнее детали. Трубная струбцина используется для склеивания больших изделий, например щитов или столешниц.

Этот тип струбцин нужен, что бы сжимать (склеивать) углы.

Пружинные струбцины (прищепки)

Зачем нужна струбцина?

Струбцина является вспомогательным видом инструмента, который часто используется в качестве фиксирующего инструмента, для зажима каких-нибудь деталей, материалов и прочего, что необходимо в столярном или слесарном деле.

В этой статье мы поговорим о видах столярной струбцины, о её назначении и о том, на какой вспомогательный инструмент обратить свое внимание во время покупки. Что ж, давайте перейдем к подробностям.

Содержание статьи:

Зачем нужна струбцина?

Итак, в каких же случаях используется струбцина?

– Примеров можно приводить очень много. Например, для склеивания двух деревянных деталей. Так как при склеивании, плотное соприкосновение между поверхностями, должно занимать до 24-х часов и более, руками удерживать столь плотно две заготовки такое продолжительное время, невозможно. Поэтому, для таких случаев лучше всего купить столярную струбцину, чтобы облегчить свои задачи.

Также, струбцину можно использовать в качестве детали, которая будет прижимать инструменты или приборы к поверхности. Например, тиски или мясорубка, крепятся к поверхности стола именно струбциной. То же самое касается и настольных ламп, которые фиксируются к столу или столешнице именно с помощью данной дополнительной детали. Однако это уже ни коем образом не относится к проведению столярных работ.

Конструкция и виды столярной струбцины

Теперь, поговорим о конструкции и видах струбцины, в зависимости от которых, возможно, и будет зависеть ваша покупка. Устройство данного инструмента элементарно – как правило, она состоит из 2-х частей. Это основная рама, и подвижная часть – элемент с зажимом. Перемещение этого зажима, позволяет столяру изменять расстояние между двумя губками струбцины, и устанавливать необходимое для себя значение.

Также, в подвижной части струбцины имеется зажимное устройство. Оно может представлять собой винт или рычаг, который используется для фиксации той самой подвижной части. Кроме того, с помощью этой детали можно регулировать степень сжатия.

Теперь, о разновидностях рассматриваемой нами детали. Прежде чем купить струбцины для столярных работ, вам необходимо обратить внимание на тип и устройство данного инструмента. Так, в зависимости от конструкции, различают -образные струбцины, автоматические струбцины и зажимы. Различие между и заключаются в самой конструкции.

Так, « G »-образная струбцина имеет форму английской буквы, в котором одна часть – основание инструмента образует форму буквы , вдоль которой устанавливается подвижный механизм, образовывая-форму. Данные струбцины для столярных работ очень удобны во время работы с деревом, при фиксировании металлических поверхностей и других деталей.

Особенность такой струбцины обусловлена тем, что с её помощью можно более крепко зафиксировать деталь, нежели, используя другие виды столярных струбцин. Более того, она также может использоваться при слесарных работах.

Внимание! При покупке столярных струбцин будьте бдительны, так каких неподвижная часть, как правило, изготовлена из чугуна, который порой может быть не самого лучшего качества, может быть хрупким и так далее.

«F»-образные струбцины, имеют несколько иную форму и конструкцию. Она основывается на «скользящем» принципе. Так, данная струбцина имеет неподвижную часть с удлиненной пластиной, по которой перемещается зажимной механизм. Такой тип струбцины очень удобен тем, что имеет больший шаг зажима, а также больший зев зажима.

Остальные виды струбцин очень схожи по своей конструкции и идентичны по своему назначению. Они имеют автоматический привод фиксации, или же специальный зажимной механизм, который позволяет зафиксировать подвижную часть одной рукой.

Советы при покупке

Чтобы купить столярную струбцину, в целом, не требуется большого количества знаний или секретов покупки. Достаточно просто внимательно осмотреть инструмент, убедиться в том, что их прижимные поверхности плотно соприкасаются друг с другом, а также, что эти поверхности имеют гладкую и ровную структуру. Поворотные винты, резьбы и ручки должны быть качественными, не иметь никаких дефектов – сколов или трещин.


Для того чтобы избежать вмятин, которые могут оставаться на заготовках после работ, необходимо использовать специальные пластиковые или резиновые прокладки. Поэтому, при покупке обращайте внимание на то, чтобы они присутствовали в комплекте.

Главное, чтобы прокладки были изготовлены из материала, который более мягкий, нежели зажимаемая деталь. И, конечно, во время покупки обращайте внимание на рабочий ход струбцин, который может составлять от 20 до 250 мм. Он выбирается в зависимости от того, как и где вы будете использовать дополнительный инструмент.

Таким образом, теперь вы знаете, какие столярные струбцины существуют, и на что обращать внимание во время их покупки.

Ссылка на основную публикацию
Adblock
detector
