Условное обозначение радиодеталей на схеме и их название

Чтобы можно было собрать радиоэлектронное устройство, необходимо знать обозначение радиодеталей на схеме и их название, а также порядок их соединения. Для осуществления этой цели и были придуманы схемы. На заре радиотехники радиодетали изображались трехмерными. Для их составления требовались опыт художника и знания внешнего вида деталей. Со временем изображения упрощались, пока не превратились в условные знаки.

Чтение электрической схемы

Сама схема, на которой нарисованы условные графические обозначения (УГО), называется принципиальной. Она не только показывает, каким образом соединяются те или иные элементы схемы, но и объясняет, как работает все устройство, показывая принцип его действия. Чтобы добиться такого результата, важно правильно показать отдельные группы элементов и соединение между ними.

Помимо принципиальной, существуют и монтажные. Они предназначены для точного отображения каждого элемента относительно друг друга. Арсенал радиоэлементов огромен. Постоянно добавляются новые. Тем не менее УГО на всех схемах почти одинаково, а вот буквенный код существенно отличается. Существует 2 вида стандарта:

  • государственный, в этот стандарт может входить несколько государств;
  • международный, пользуются почти во всем мире.

Но какой бы стандарт ни применялся, он должен четко показать обозначение радиодеталей на схеме и их название. В зависимости от функционала радиодетали УГО могут быть простыми или сложными. Например, можно выделить несколько условных групп:

  • источники питания;
  • индикаторы, датчики;
  • переключатели;
  • полупроводниковые элементы.

Этот перечень неполный и служит лишь для наглядности. Чтобы легче было разобраться в условных обозначениях радиодеталей на схеме, необходимо знать принцип действия этих элементов.

Источники питания

К ним относятся все устройства, способные вырабатывать, аккумулировать или преобразовывать энергию. Первый аккумулятор изобрел и продемонстрировал Александро Вольта в 1800 году. Он представлял собой набор медных пластин, проложенных влажным сукном. Видоизмененный рисунок стал состоять из двух параллельных вертикальных прямых, между которыми стоит многоточие. Оно заменяет недостающие пластины. Если источник питания состоит из одного элемента, многоточие не ставится.

В схеме с постоянным током важно знать, где находится положительное напряжение. Поэтому положительную пластину делают выше, а отрицательную ниже. Причем обозначение аккумулятора на схеме и батарейке ничем не отличается.

Также нет отличия и в буквенном коде Gb. Солнечные батареи, которые вырабатывают ток под влиянием солнечного света, в своем УГО имеют дополнительные стрелки, направленные на батарею.

Если источник питания внешний, например, радиосхема питается от сети, тогда вход питания обозначается клеммами. Это могут быть стрелки, окружности со всевозможными добавлениями. Возле них указывается номинальное напряжение и род тока. Переменное напряжение обозначается знаком «тильда» и может стоять буквенный код Ас. Для постоянного тока на положительном вводе стоит «+», на отрицательном «-«, а может стоять знак «общий». Он обозначается перевернутой буквой Т.

Полупроводниковые диоды

Полупроводники, пожалуй, имеют самую обширную номенклатуру в радиоэлектронике. Постепенно добавляются все новые приборы. Все их можно условно разделить на 3 группы:

В полупроводниковых приборах используется р-п-переход, схемотехника в УГО старается показывать особенности того или иного прибора. Так, диод способен пропускать ток в одном направлении. Это свойство схематически показано в условном обозначении. Оно выполнено в виде треугольника, у вершины которого стоит черточка. Эта черточка показывает, что ток может идти только по направлению треугольника.

Если к этой прямой пририсован короткий отрезок и он обращен в обратную сторону от направления треугольника, то это уже стабилитрон. Он способен пропускать небольшой ток в обратном направлении. Такое обозначение справедливо только для приборов общего назначения. Например, изображение для диода с барьером Шоттки нарисован s-образный знак.

Некоторые радиодетали имеют свойства двух простых приборов, соединенных вместе. Эту особенность также отмечают. При изображении двустороннего стабилитрона рисуются оба, причем вершины треугольников направлены друг к другу. При обозначении двунаправленного диода изображаются 2 параллельных диода, направленных в разные стороны.

Другие приборы обладают свойствами двух разных деталей, например, варикап. Это полупроводник, поэтому он рисуется треугольником. Однако в основном используется емкость его р-п—перехода, а это уже свойства конденсатора. Поэтому к вершине треугольника пририсовывается знак конденсатора — две параллельные прямые.

Признаки внешних факторов, влияющих на прибор, также нашли свое отражение. Фотодиод преобразует солнечный свет в электрический ток, некоторые виды являются элементами солнечной батареи. Они изображаются как диод, только в круге, и на них направлены 2 стрелки, для показа солнечных лучей. Светодиод, напротив, излучает свет, поэтому стрелки идут от диода.

Транзисторы полярные и биполярные

Транзисторы также являются полупроводниковыми приборами, но имеют в основном два p-n-p-перехода в биполярных транзисторах. Средняя область между двумя переходами является управляющей. Эмиттер инжектирует носители зарядов, а коллектор принимает их.

Корпус изображен кружком. Два p-n-перехода изображены одним отрезком в этом кружке. С одной стороны, к этому отрезку подходит прямая под углом 90 градусов — это база. С другой стороны, 2 косые прямые. Одна из них имеет стрелку — это эмиттер, другая без стрелки — коллектор.

По эмиттеру определяют структуру транзистора. Если стрелка идет по направлению к переходу, то это транзистор p-n-p типа, если от него — то это n-p-n транзистор. Раньше выпускался однопереходный транзистор, его еще называют двухбазовым диодом, имеет один p-n-переход. Обозначается как биполярный, но коллектор отсутствует, а баз две.

Похожий рисунок имеет и полевой транзистор. Отличие в том, что переход у него называется каналом. Прямая со стрелкой подходит к каналу под прямым углом и называется затвором. С противоположной стороны подходят сток и исток. Направление стрелки показывает тип канала. Если стрелка направлена на канал, то канал n-типа, если от него, то p-типа.

Полевой транзистор с изолированным затвором имеет некоторые отличия. Затвор рисуется в виде буквы г и не соединяется с каналом, стрелка помещается между стоком и истоком и имеет то же значение. В транзисторах с двумя изолированными затворами на схеме добавляется второй такой же затвор. Сток и исток взаимозаменяемые, поэтому полевой транзистор можно подключать как угодно, нужно лишь правильно подключить затвор.

Интегральные микросхемы

Интегральные микросхемы являются самыми сложными электронными компонентами. Выводы, как правило, являются частью общей схемы. Их можно разделить на такие виды:

На схеме они обозначаются в виде прямоугольника. Внутри стоит код и (или) название схемы. Отходящие выводы пронумерованы. Операционные усилители рисуются треугольником, выходящий сигнал идет из его вершины. Для отсчета выводов на корпусе микросхемы рядом с первым выводом ставится отметка. Обычно это выемка квадратной формы. Чтобы правильно читать микросхемы и обозначения знаков, прилагаются таблицы.

Прочие элементы

Все радиодетали соединяются между собой проводниками. На схеме они изображаются прямыми линиями и чертятся строго по горизонтали и вертикали. Если проводники при пересечении друг с другом имеют электрическую связь, то в этом месте ставится точка. В советских схемах и американских, чтобы показать, что проводники не соединяются, в месте пересечения ставится полуокружность.

Конденсаторы обозначаются двумя параллельными отрезками. Если это электролитический, для подключения которого важно соблюдать полярность, то возле его положительного вывода ставится +. Могут встречаться обозначения электролитических конденсаторов в виде двух параллельных прямоугольников, один из них (отрицательный) окрашивается в черный цвет.

Для обозначения переменных конденсаторов используют стрелку, она по диагонали перечеркивает конденсатор. В подстроечных вместо стрелки используется т-образный знак. Вариконд — конденсатор, меняющий емкость от приложенного напряжения, рисуется, как и переменный, но стрелку заменяет короткая прямая, возле которой стоит буква u. Емкость показывается цифрой и рядом ставится мкФ (микроФарада). Если емкость меньше — буквенный код опускается.

Еще один элемент, без которого не обходится ни одна электрическая схема — это резистор. Обозначается на схеме в виде прямоугольника. Чтобы показать, что резистор переменный, сверху рисуют стрелку. Она может быть соединена либо с одним из выводов, либо являться отдельным выводом. Для подстроечных используют знак в виде буквы т. Как правило, рядом с резистором указывается его сопротивление.

Для обозначения мощности постоянных резисторов могут использоваться знаки в виде черточек. Мощность в 0,05 Вт обозначается тремя косыми, 0,125 Вт — двумя косыми, 0,25 Вт — одной косой, 0,5 Вт — одна продольная. Большая мощность показывается римскими цифрами. Из-за многообразия невозможно провести описание всех обозначений электронных компонентов на схеме. Чтобы определить тот или иной радиоэлемент, пользуются справочниками.

Буквенно-цифровой код

Для простоты радиодетали разделяются на группы по признакам. Группы делятся на виды, виды — на типы. Ниже приведены коды групп:

  • A — устройства;
  • B — преобразователи;
  • C — конденсаторы;
  • D — микросхемы;
  • E — элементы разные;
  • F — защитные устройства;
  • G — источники питания;
  • H — индикаторы;
  • K — реле;
  • L — катушки;
  • M — двигатели;
  • P — приборы;
  • Q — выключатели;
  • R — резисторы;
  • S — выключатели;
  • T — трансформаторы;
  • U — преобразователи;
  • V — полупроводники, электровакуумные лампы;
  • X — контакты;
  • Y — электромагнит.

Для удобства монтажа на печатных платах указываются места для радиодеталей буквенным кодом, рисунком и цифрами. У деталей с полярными выводами у положительного вывода ставится +. В местах для пайки транзисторов каждый вывод помечается соответствующей буквой. Плавкие предохранители и шунты отображаются прямой линией. Выводы микросхем маркируются цифрами. Каждый элемент имеет свой порядковый номер, который указан на плате.

Обозначение на схемах радиодеталей

Начинающие радиолюбители нередко сталкиваются с такой проблемой, как обозначение на схемах радиодеталей и правильное прочтение их маркировки. Основная трудность заключается в большом количестве наименований элементов, которые представлены транзисторами, резисторами, конденсаторами, диодами и другими деталями. От того, насколько правильно прочитана схема, во многом зависит ее практическое воплощение и нормальная работа готового изделия.

Резисторы

К резисторам относятся радиодетали, обладающие строго определенным сопротивление протекающему через них электрическому току. Данная функция предназначена для понижения тока в цепи. Например, чтобы лампа светила менее ярко, питание на нее подается через резистор. Чем выше сопротивление резистора, тем меньше будет свечение лампы. У постоянных резисторов сопротивление остается неизменным, а переменные резисторы могут изменять свое сопротивление от нулевого значения до максимально возможной величины.

Каждый постоянный резистор обладает двумя основными параметрами – мощностью и сопротивлением. Значение мощности указывается на схеме не буквенными или цифровыми символами, а с помощью специальных линий. Сама мощность определяется по формуле: P = U x I, то есть равна произведению напряжения и силы тока. Данный параметр имеет важное значение, поскольку тот или иной резистор может выдержать лишь определенное значение мощности. Если это значение будет превышено, элемент просто сгорит, так как во время прохождения тока по сопротивлению происходит выделение тепла. Поэтому на рисунке каждые линии, нанесенные на резистор, соответствуют определенной мощности.

Существуют и другие способы обозначения резисторов на схемах:

  1. На принципиальных схемах обозначается порядковый номер в соответствии с расположением (R1) и значение сопротивления, равное 12К. Буква «К» является кратной приставкой и обозначает 1000. То есть, 12К соответствует 12000 Ом или 12 килоом. Если в маркировке присутствует буква «М», это указывает на 12000000 Ом или 12 мегаом.
  2. В маркировке с помощью букв и цифр, буквенные символы Е, К и М соответствуют определенным кратным приставкам. Так буква Е = 1, К = 1000, М = 1000000. Расшифровка обозначений будет выглядеть следующим образом: 15Е – 15 Ом; К15 – 0,15 Ом – 150 Ом; 1К5 – 1,5 кОм; 15К – 15 кОм; М15 – 0,15М – 150 кОм; 1М2 – 1,5 мОм; 15М – 15мОм.
  3. В данном случае используются только цифровые обозначения. Каждое включает в себя три цифры. Первые две из них соответствуют значению, а третья – множителю. Таким образом, к множителям относятся: 0, 1, 2, 3 и 4. Они означают количество нулей, добавляемых к основному значению. Например, 150 – 15 Ом; 151 – 150 Ом; 152 – 1500 Ом; 153 – 15000 Ом; 154 – 120000 Ом.

Постоянные резисторы

Название постоянных резисторов связано с их номинальным сопротивлением, которое остается неизменным в течение всего периода эксплуатации. Они различаются между собой в зависимости от конструкции и материалов.

Проволочные элементы состоят из металлических проводов. В некоторых случаях могут использоваться сплавы с высоким удельным сопротивлением. Основой для намотки проволоки служит керамический каркас. Данные резисторы обладают высокой точностью номинала, а серьезным недостатком считается наличие большой собственной индуктивности. При изготовлении пленочных металлических резисторов, на керамическое основание напыляется металл, обладающий высоким удельным сопротивлением. Благодаря своим качествам, такие элементы получили наиболее широкое распространение.

Конструкция угольных постоянных резисторов может быть пленочной или объемной. В данном случае используются качества графита, как материала с высоким удельным сопротивлением. Существуют и другие резисторы, например, интегральные. Они применяются в специфических интегральных схемах, где использование других элементов не представляется возможным.

Переменные резисторы

Начинающие радиолюбители нередко путают переменный резистор с конденсатором переменной емкости, поскольку внешне они очень похожи друг на друга. Тем не менее, у них совершенно разные функции, а также имеются существенные отличия в отображении на принципиальных схемах.

Читать еще:  Погружной блендер рейтинг лучших по надежности

В конструкцию переменного резистора входит ползунок, вращающийся по резистивной поверхности. Его основной функцией является подстройка параметров, заключающаяся в изменении внутреннего сопротивления до нужного значения. На этом принципе основана работа регулятора звука в аудиотехнике и других аналогичных устройствах. Все регулировки осуществляются за счет плавного изменения напряжения и тока в электронных устройствах.

Основным параметром переменного резистора является сопротивление, способное изменяться в определенных пределах. Кроме того, он обладает установленной мощностью, которую должен выдерживать. Этими качествами обладают все типы резисторов.

На отечественных принципиальных схемах элементы переменного типа обозначаются в виде прямоугольника, на котором отмечены два основных и один дополнительный вывод, располагающийся вертикально или проходящих сквозь значок по диагонали.

На зарубежных схемах прямоугольник заменен изогнутой линией с обозначением дополнительного вывода. Рядом с обозначением ставится английская буква R с порядковым номером того или иного элемента. Рядом проставляется значение номинального сопротивления.

Соединение резисторов

В электронике и электротехнике довольно часто используются соединения резисторов в различных комбинациях и конфигурациях. Для большей наглядности следует рассматривать отдельный участок цепи с последовательным, параллельным и смешанным соединением.

При последовательном соединении конец одного резистора соединяется с началом следующего элемента. Таким образом, все резисторы подключаются друг за другом, и по ним протекает общий ток одинакового значения. Между начальной и конечной точкой существует только один путь для протекания тока. С возрастанием количества резисторов, соединенных в общую цепь, происходит соответствующий рост общего сопротивления.

Параллельным считается такое соединение, когда начальные концы всех резисторов объединяются в одной точке, а конечные выходы – в другой точке. Течение тока происходит по каждому, отдельно взятому резистору. В результате параллельного соединения с увеличением числа подключенных резисторов, возрастает и количество путей для протекания тока. Общее сопротивление на таком участке уменьшается пропорционально количеству подключенных резисторов. Оно всегда будет меньше, чем сопротивление любого резистора, подключенного параллельно.

Чаще всего в радиоэлектронике используется смешанное соединение, представляющее собой комбинацию параллельного и последовательного вариантов.

На представленной схеме параллельно соединяются резисторы R2 и R3. Последовательное соединение включает в себя резистор R1, комбинацию R2 и R3 и резистор R4. Для того чтобы рассчитать сопротивление такого соединения, вся цепь разбивается на несколько простейших участков. После этого значения сопротивлений суммируются и получается общий результат.

Полупроводники

Стандартный полупроводниковый диод состоит из двух выводов и одного выпрямляющего электрического перехода. Все элементы системы объединяются в общем корпусе из керамики, стекла, металла или пластмассы. Одна часть кристалла называется эмиттером, в связи с высокой концентрацией примесей, а другая часть, с низкой концентрацией, именуется базой. Маркировка полупроводников на схемах отражает их конструктивные особенности и технические характеристики.

Для изготовления полупроводников используется германий или кремний. В первом случае удается добиться более высокого коэффициента передачи. Элементы из германия отличаются повышенной проводимостью, для которой достаточно даже невысокого напряжения.

В зависимости от конструкции, полупроводники могут быть точечными или плоскостными, а по технологическим признакам они бывают выпрямительными, импульсными или универсальными.

Конденсаторы

Конденсатор представляет собой систему, включающую два и более электродов, выполненных в виде пластин – обкладок. Они разделяются диэлектриком, который значительно тоньше, чем обкладки конденсатора. Все устройство имеет взаимную емкость и обладает способностью к сохранению электрического заряда. На простейшей схеме конденсатор представлен в виде двух параллельных металлических пластин, разделенных каким-либо диэлектрическим материалом.

На принципиальной схеме рядом с изображением конденсатора указывается его номинальная емкость в микрофарадах (мкФ) или пикофарадах (пФ). При обозначении электролитических и высоковольтных конденсаторов, после номинальной емкости указывается значение максимального рабочего напряжения, измеряемого в вольтах (В) или киловольтах (кВ).

Переменные конденсаторы

Для обозначения конденсаторов с переменной емкостью используются два параллельных отрезка, которые пересекает наклонная стрелка. Подвижные пластины, подключаемые в определенной точке схемы, изображаются в виде короткой дуги. Возле нее проставляется обозначение минимальной и максимальной емкости. Блок конденсаторов, состоящий из нескольких секций, объединяется с помощью штриховой линии, пересекающей знаки регулировки (стрелки).

Обозначение подстроечного конденсатора включает в себя наклонную линию со штрихом на конце вместо стрелки. Ротор отображается в виде короткой дуги. Другие элементы – термоконденсаторы обозначаются буквами СК. В его графическом изображении возле знака нелинейной регулировки проставляется температурный символ.

Постоянные конденсаторы

В принципиальных электрических схемах широко используются графические обозначения конденсаторов с постоянной емкостью. Они изображаются в виде двух параллельных отрезков и выводов из середины каждого из них. Возле значка проставляется буква С, после нее – порядковый номер элемента и с небольшим интервалом – числовое обозначение номинальной емкости.

При использовании в схеме конденсатора с ориентировочной емкостью, вместо его порядкового номера наносится звездочка. Значение номинального напряжения указывается лишь для цепей с высоким напряжением. Это касается всех конденсаторов, кроме электролитических. Цифровой символ напряжения проставляется после обозначения емкости.

Соединение многих электролитических конденсаторов требует соблюдения полярности. На схемах для обозначения положительной обкладки используется значок «+» либо узкий прямоугольник. При отсутствии полярности узкими прямоугольниками помечаются обе обкладки.

Диоды и стабилитроны

Диоды относятся к простейшим полупроводниковым приборам, функционирующим на основе электронно-дырочного перехода, известного как p-n-переход. Свойство односторонней проводимости наглядно передается на графических обозначениях. Стандартный диод изображается в виде треугольника, символизирующего анод. Вершина треугольника указывает направление проводимости и упирается в поперечную черту, обозначающую катод. Все изображение пересекается по центру линией электрической цепи.

Для маркировки диодов используется буквенное обозначение VD. Оно отображает не только отдельные элементы, но и целые группы, например, диодные мосты. Тип того или иного диода указывается возле его позиционного обозначения.

Базовый символ применяется и для обозначения стабилитронов, представляющих собой полупроводниковые диоды с особыми свойствами. В катоде присутствует короткий штрих, направленный в сторону треугольника, символизирующего анод. Данный штрих располагается неизменно, независимо от положения значка стабилитрона на принципиальной схеме.

Транзисторы

У большинства радиоэлектронных компонентов имеется лишь два вывода. Однако такие элементы как транзисторы оборудованы тремя выводами. Их конструкции отличаются разнообразными типами, формами и размерами. Общие принципы работы у них одинаковые, а небольшие отличия связаны с техническими характеристиками конкретного элемента.

Транзисторы используются преимущественно в качестве электронных коммутаторов для включения и выключения различных устройств. Основное удобство таких приборов заключается в возможности коммутировать большое напряжение с помощью источника малого напряжения.

По своей сути каждый транзистор является полупроводниковым прибором, с помощью которого генерируются, усиливаются и преобразуются электрические колебания. Наибольшее распространение получили биполярные транзисторы с одинаковой электропроводностью эмиттера и коллектора.

На схемах они обозначаются буквенным кодом VT. Графическое изображение представляет собой короткую черточку, от середины которой отходит линия. Данный символ обозначает базу. К ее краям проводятся две наклонные линии под углом 60 0 , отображающие эмиттер и коллектор.

Электропроводность базы зависит от направления стрелки эмиттера. Если она направлена в сторону базы, то электропроводность эмиттера – р, а у базы – n. При направлении стрелки в противоположную сторону, эмиттер и база меняют электропроводность на противоположное значение. Знание электропроводности необходимо для правильного подключения транзистора к источнику питания.

Для того чтобы обозначение на схемах радиодеталей транзистора было более наглядным, оно помещается в кружок, означающий корпус. В некоторых случаях выполняется соединение металлического корпуса с одним из выводов элемента. Такое место на схеме отображается в виде точки, проставляемой там, где вывод пересекается с символом корпуса. Если же на корпусе имеется отдельный вывод, то линия, обозначающая вывод, может подсоединяться к кружку без точки. Возле позиционного обозначения транзистора указывается его тип, что позволяет существенно повысить информативность схемы.

Сообщества › Сделай Сам › Блог › Помогите опознать IC

Всем привет!

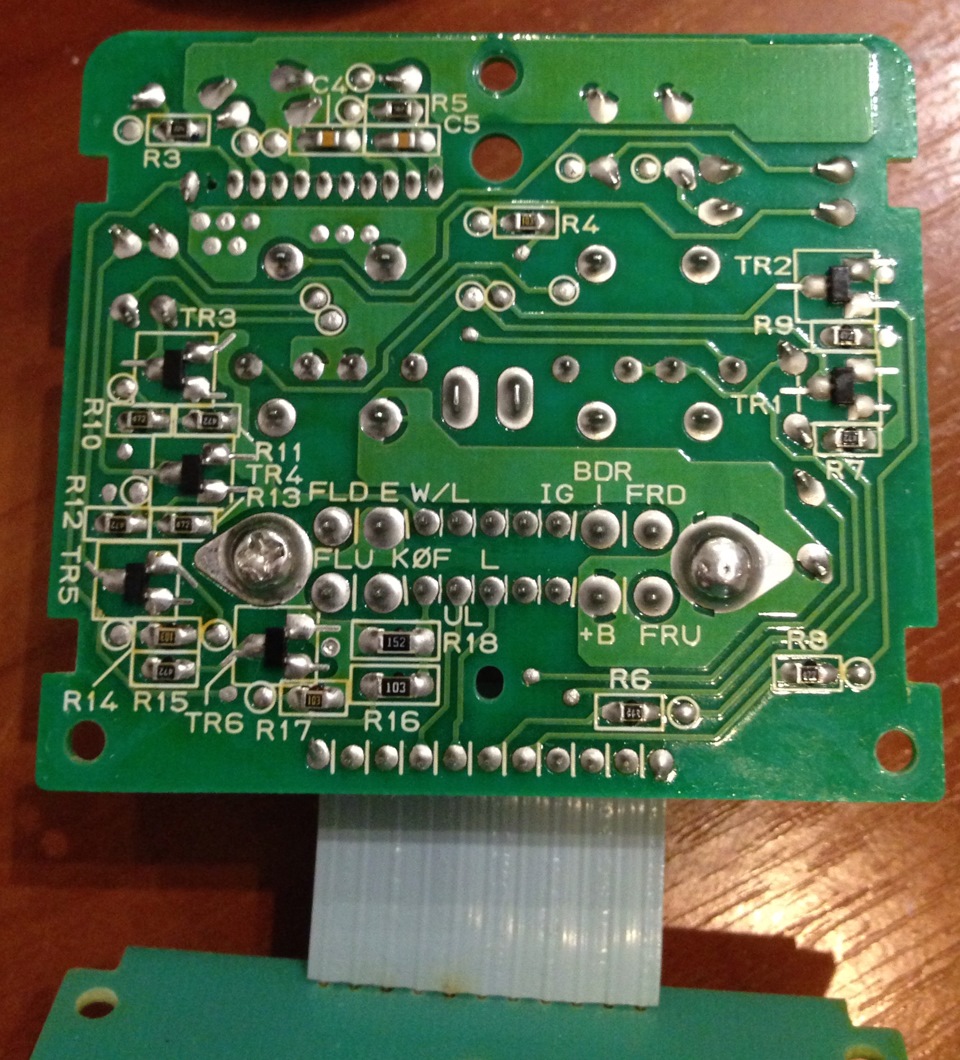

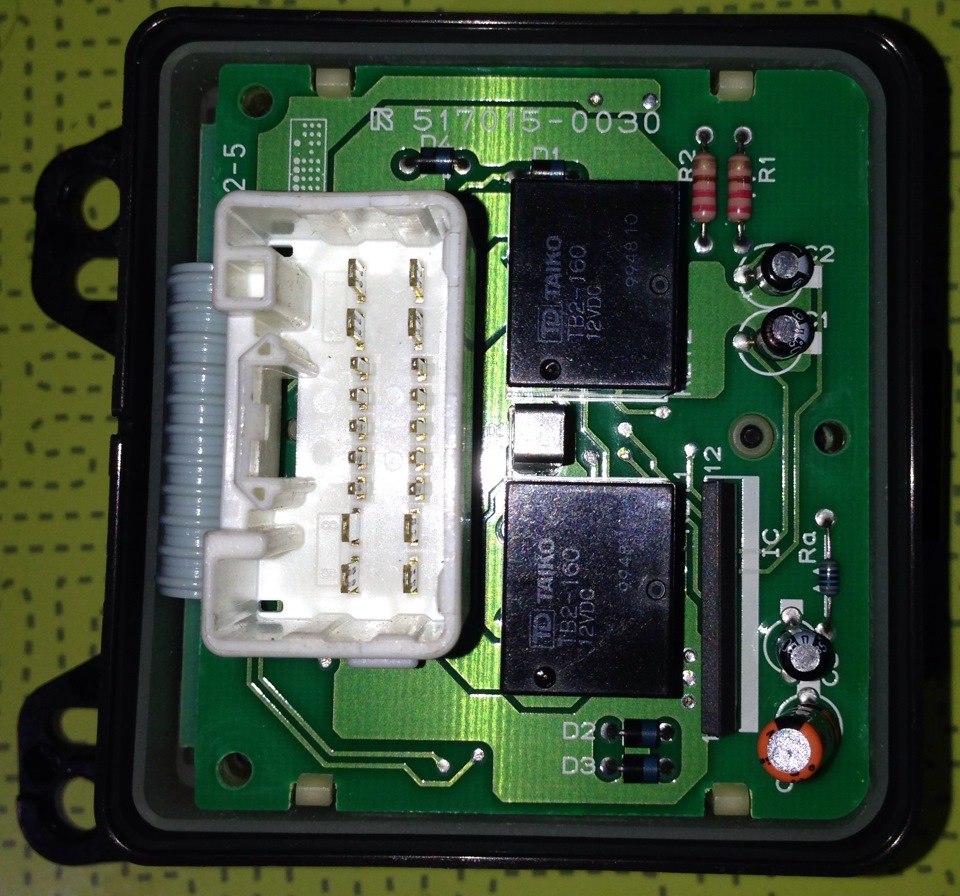

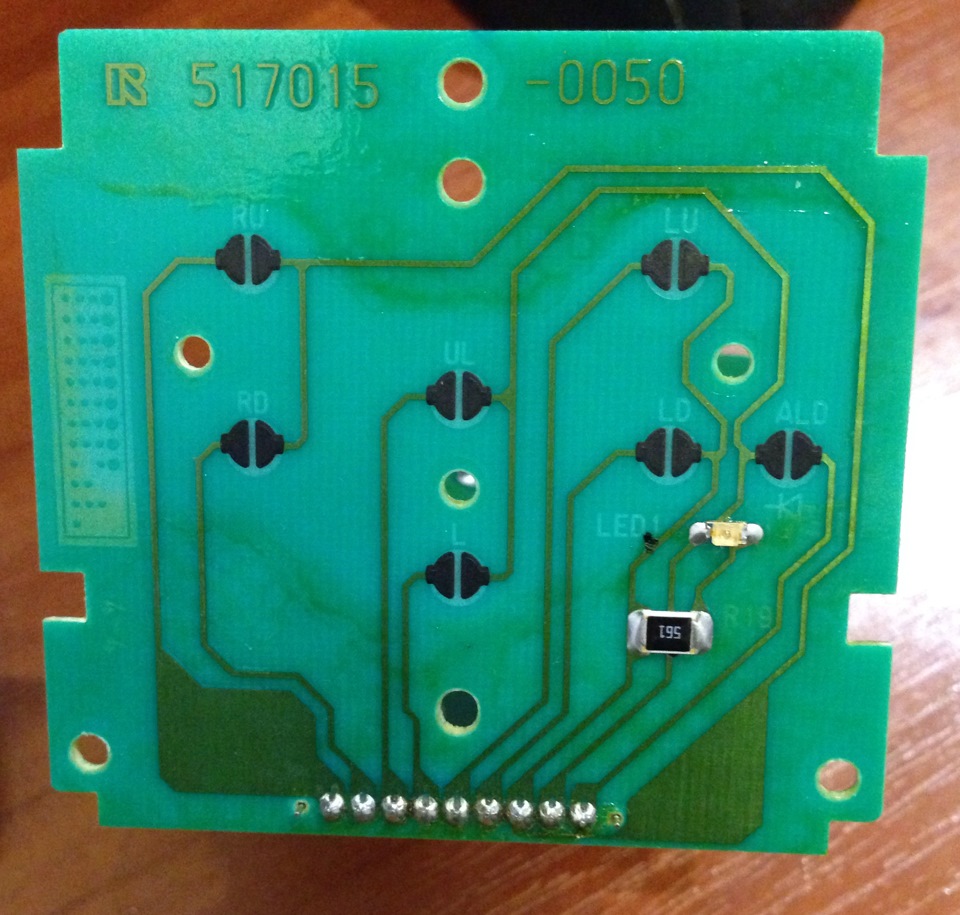

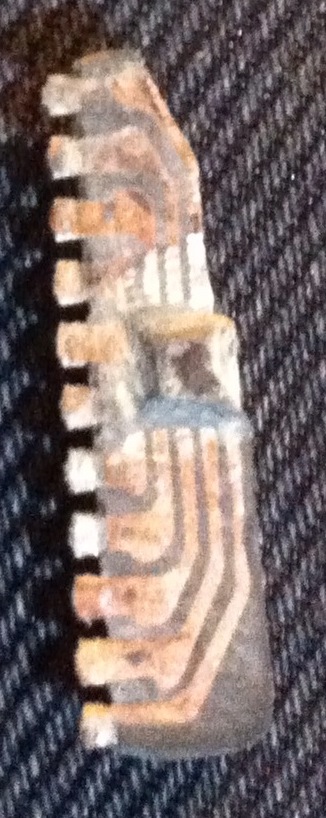

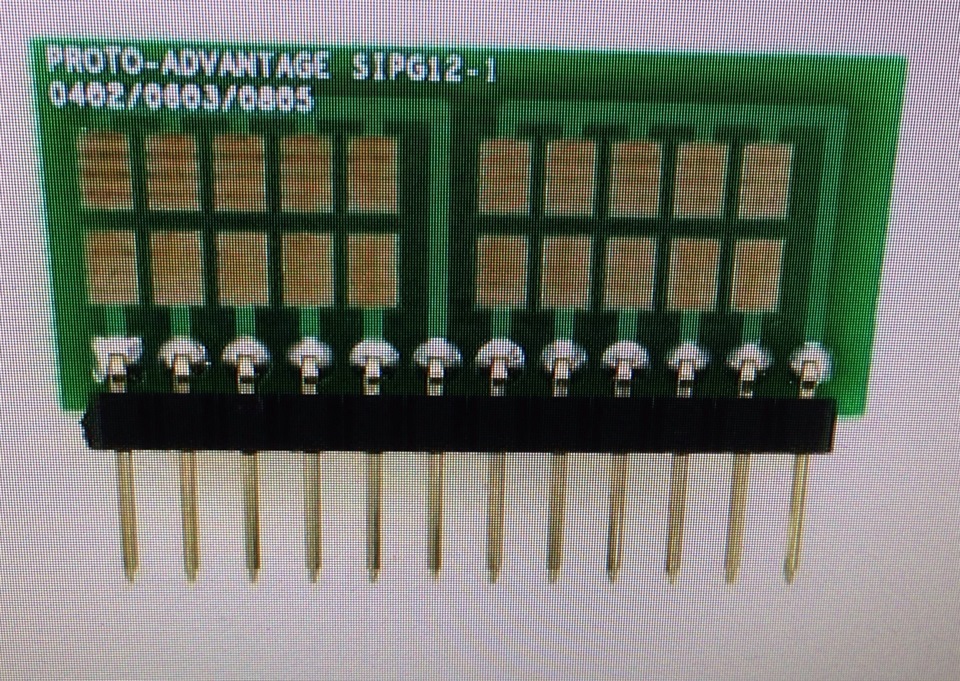

В блоке управления стеклоподъёмником (селика 7 поколение, сша) есть элемент, который не могу опознать и понять принцип его работы, может кто в курсе и подскажет?

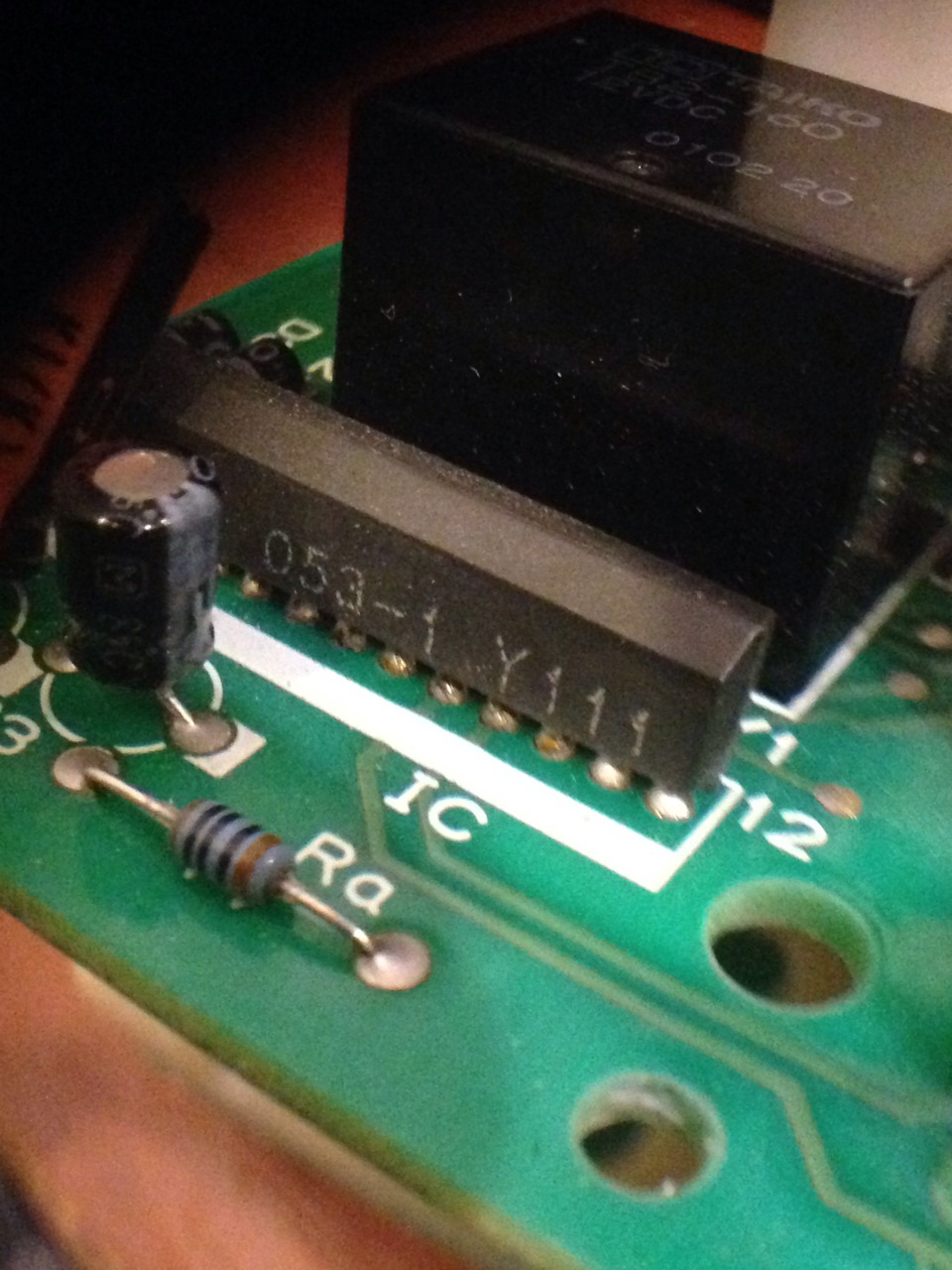

маркировка R 053-1 Y111, на плате IC (я полагаю это значит Integrated circuit — интегральная схема, микрочип) с указанием положения 1-ой и 12 ног.

Смотрите также

Метки: ic r 053-1 y111

Комментарии 77

Напиши в оф.поддержку тойоты)))

Посмотрим что они ответят))

интересная мысль, отправил запрос, присвоили номер заявки, буду ждать ответ 🙂

Напиши в оф.поддержку тойоты)))

Посмотрим что они ответят))

ответили что в Toyota нет такой информаций. Накидали ссылок на сайты типа нашего авто.ру, но для сша и посоветовали спросить там. В общем отписались…

Ясно)
Эхх… если бы я был менеджером работающим в тойоте которого спросили подобное, то я спецом бы запарился и узнал у тех кто этим занимается на заводе что это такое, даже не просто потому что самому интересно, а ради имиджа компании))
А так там по-любому сидела какая-то курица, которая даже не поняла вообще о чем спрашивают и чтобы хоть что-то ответить написала адрес тех кто по ее мнению предположительно знает))

ответил некто James F. Да полюбому обычный продажник, которому впадлу напрягаться из-за вопроса о машине, которая уже 10 лет не выпускается…
придется дербанить детальку 🙁

Попробуй одновременно все 4 стеклоподъемника нажать в положение — закрыть, и подержать пару секунд!

у меня не 4 а 2. пробовал, окна просто опускаются вниз пока я держу кнопки.

В положение ЗАКРЫТЬ окна!)))

Понял, тогда не твой случай! Просто есть такая тема, встречал не нескольких машинах вне зависимости от производителя, когда режим авто пропадал именно на водительской двери! Лечилось это одновременным нажатием и удержанием всех 4 кнопок в положение закрыть! Своего рода перезагрузка блока!

так у меня ничего не пропадало… для него распайки нет же, откуда ему вдруг взяться?

Значит не так понял твой пост! Сорри!

это я читал и даже на основании данной записи разработал плату и уже успешно установил (запись в моем бж), но тут речь о водительской стороне. а у меня вопрос относительно пассажирской и самого микропича в частности.

Очень похоже, что это драйвер управления электомоторчиками стеклоподъемников.

и что там может быть внутри?

Это сборка, внутри может быть что угодно. Это специальное изделие и потому даташит не найдёте.

есть смысл вскрывать её?

Конечно, внутри японец, который коммутирует контакты, он поможет сделать автомат на вторую сторону!

главное чтобы потом у меня проблем с эмиграционной полицией не возникло :))))

Рабочий ток Вас не смущает? Когда стекло блокируется ток подскакивает до 30 Ампер, а эта штучка макс. до 2 Ампер.

Человеку нужно было опознать элемент и понять принцип его работы. Причём тут рабочий ток? Если бы вопрос был про аналоги, то и ответ был бы другой.

Рабочий ток Вас не смущает? Когда стекло блокируется ток подскакивает до 30 Ампер, а эта штучка макс. до 2 Ампер.

Кстати о рабочем токе, ток большой но идёт он через контакты реле, а на обмотках как раз не больше 2 ампер. Так что меня не смущает ни чего.

Вы наверное ошибаетесь любезный, но та микросхема на которую вы дали даташит способна управлять лишь моторчиком от магнитофона

И через реле любым другим моторчиком, хоть стартером.

Специализированная микросхема, типа операционного усилителя

и какую же роль может выполнять в этом девайсе операционник?)

На плате есть шунт, он измеряет ток, по току определяется когда нужно отключить двигатель, операционник усиливает падение напряжения на шунте и подает команду на реле, а то отключает двигатель

вот я о том же думаю! 🙂
шунт кстати к обоим реле подключен.
что же там внутри может быть?

и какую же роль может выполнять в этом девайсе операционник?)

слушать шум коллектора.

в твоем случае проще и дешевле купить модулек автодоводчика

это доводчик, у меня такой есть. Это не то 🙁

естественно ставить его не так, как в сигналке. ты хотел автоматического закрывания окна, я тебе показал чем подобное можна реализовать _с_твоим_уровнем_ познаний в електронике. был бы левел выше- дал бы ссылку на радиокота, для самостоятельной сборки

я хочу не только поднимание, но и опускание. На коте черпаю информацию, есть какая-то определенная ссылка ?

а чем поднимание от опускания отличается кроме измененной полярности на движке ? та же самая процедура с ограничением по току остановившегося мотора | дедтайма.
и в общем не понятно чего тебе нужно конкретно

объясняю, есть блок управление стеклоподъемниками для водительского и пассажирского окна. водительское окно регулируется в 4-х режимах вверх, автоматически вверх, вниз, автоматически вниз. Пассажирская сторона имеет только 2 режима — вверх и вниз. я хочу внести изменения вначинку блока, чтобы получить режимы авто для пассажирской стороны, чтоб работало так-же как и на водительской стороне

ну у меня тоже водителское с автоматом а остальные без — но водительская качеля 5-позиционная, остальные же всего 3х. по этому хз как ты собираешся выкручиватся, разве что поставить водительский блок и пассажиру

Читать еще:  Как проверить конденсатор переменного тока

элементрано, для этого достаточно спилить пару заусенцев 🙂
я это делал для водительской стороны
www.drive2.ru/l/5604703/

красавчег прям ) хотя простыня еще та. я не вчитывался, но если сделать авто режим для водителя получилось просто приклейкой недостающих дорог, то почему не попробовать дорисовать нужные для пассажира ?
+ соглашусь с типом MAks-kzn, лучше бы ты тому паяльнику заказал самодел модуль на микроконтроллере на оба окна.
а если делать колхозно, то два реле с регулируемым временем задержки + доводчик = на авто_вверх и авто_вниз по своему реле, которые дают на доводчик сигнал закрытия, и после него штатное реле изменяющее полярность на движке подьемника уже переворачивает сотв. сигналом с реле задержки

спасибо, да простыня большая вышла, но меня просили не растягивать записи на части.
дорисовать для пассажира то можно, но не к чему подключать эти дороги. этот IC дает авторежим только для водительской стороны 🙁 а чтобы понять куда добавить дорожки чтобы он работал на оба фронта надо понять что у него внутри.
какому паяльнику? я сам все делал 🙂
колхозно делать не хочется. я раздобыл блок донор, хочу его ic приспособить для своего блока, но пока не знаю как …

То что вы нашли в интернете абсолютно ничего общего не имеет с тем, что установлено на плате.

искал в интернете вертикальные односторонние IC…ни одного нету.
Может это не IC вовсе?

корпус SIP, гуглите)

искал в интернете вертикальные односторонние IC…ни одного нету.
Может это не IC вовсе?

ну как это нет ?! похожа на микросхему в SIP корпусе. И на плате обозначено что это — микросхема. А может и сборка какая…

и тем не менее, тот кусок текстолита не имеет ничего общего с микросхемой даже близко, это просто макетка под запайку хоть резисторов, хоть диодов, хоть всего этого вперемешку…

Обозначение радиоэлементов на схемах

В этой статье мы рассмотрим обозначение радиоэлементов на схемах.

С чего начать чтение схем?

Для того, чтобы научиться читать схемы, первым делом, мы должны изучить как выглядит тот или иной радиоэлемент в схеме. В принципе ничего сложного в этом нет. Вся соль в том, что если в русской азбуке 33 буквы, то для того, чтобы выучить обозначения радиоэлементов, придется неплохо постараться.

До сих пор весь мир не может договориться, как обозначать тот или иной радиоэлемент либо устройство. Поэтому, имейте это ввиду, когда будете собирать буржуйские схемы. В нашей статье мы будем рассматривать наш российский ГОСТ-вариант обозначения радиоэлементов

Изучаем простую схему

Ладно, ближе к делу. Давайте рассмотрим простую электрическую схему блока питания, которая раньше мелькала в любом советском бумажном издании:

Если вы не первый день держите паяльник в руках, то для вас с первого взгляда сразу все станет понятно. Но среди моих читателей есть и те, кто впервые сталкивается с подобными чертежами. Поэтому, эта статья в основном именно для них.

Ну что же, давайте ее анализировать.

В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Всякую разную схему можно представить в виде отдельного блока, на который мы что-то подаем и с которого мы что-то снимаем. Здесь у нас схема блока питания, на который мы подаем 220 Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение. То есть вы должны понимать, какую основную функцию выполняет ваша схема. Это можно прочесть в описании к ней.

Как соединяются радиоэлементы в схеме

Итак, вроде бы определились с задачей этой схемы. Прямые линии – это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача – соединять радиоэлементы.

Точка, где соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:

Если пристально вглядеться в схему, то можно заметить пересечение двух проводников

Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:

Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.

Если бы между ними было соединение, то мы бы увидели вот такую картину:

Буквенное обозначение радиоэлементов в схеме

Давайте еще раз рассмотрим нашу схему.

Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.

Итак, давайте первым делом разберемся с надписями. R – это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер “2”. В схеме их целых 7 штук. Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…

Как же обозначаются остальные радиоэлементы?

Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды – это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:

А – это различные устройства (например, усилители)

В – преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.

D – схемы интегральные и различные модули

E – разные элементы, которые не попадают ни в одну группу

F – разрядники, предохранители, защитные устройства

G – генераторы, источники питания, кварцевые генераторы

H – устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации

K – реле и пускатели

M – двигатели

Р – приборы и измерительное оборудование

Q – выключатели и разъединители в силовых цепях. То есть в цепях, где “гуляет” большое напряжение и большая сила тока

R – резисторы

S – коммутационные устройства в цепях управления, сигнализации и в цепях измерения

U – преобразователи электрических величин в электрические, устройства связи

V – полупроводниковые приборы

W – линии и элементы сверхвысокой частоты, антенны

X – контактные соединения

Y – механические устройства с электромагнитным приводом

Z – оконечные устройства, фильтры, ограничители

Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:

BD – детектор ионизирующих излучений

BE – сельсин-приемник

BL – фотоэлемент

BQ – пьезоэлемент

BR – датчик частоты вращения

BS – звукосниматель

BV – датчик скорости

BA – громкоговоритель

BB – магнитострикционный элемент

BK – тепловой датчик

BM – микрофон

BP – датчик давления

BC – сельсин датчик

DA – схема интегральная аналоговая

DD – схема интегральная цифровая, логический элемент

DS – устройство хранения информации

DT – устройство задержки

EL – лампа осветительная

EK – нагревательный элемент

FA – элемент защиты по току мгновенного действия

FP – элемент защиты по току инерционнго действия

FU – плавкий предохранитель

FV – элемент защиты по напряжению

GB – батарея

HG – символьный индикатор

HL – прибор световой сигнализации

HA – прибор звуковой сигнализации

KV – реле напряжения

KA – реле токовое

KK – реле электротепловое

KM – магнитный пускатель

KT – реле времени

PC – счетчик импульсов

PF – частотомер

PI – счетчик активной энергии

PR – омметр

PS – регистрирующий прибор

PV – вольтметр

PW – ваттметр

PA – амперметр

PK – счетчик реактивной энергии

PT – часы

QF – выключатель автоматический

QS – разъединитель

RK – терморезистор

RP – потенциометр

RU – варистор

SA – выключатель или переключатель

SB – выключатель кнопочный

SF – выключатель автоматический

SK – выключатели, срабатывающие от температуры

SL – выключатели, срабатывающие от уровня

SP – выключатели, срабатывающие от давления

SQ – выключатели, срабатывающие от положения

SR – выключатели, срабатывающие от частоты вращения

TV – трансформатор напряжения

TA – трансформатор тока

UB – модулятор

UI – дискриминатор

UR – демодулятор

UZ – преобразователь частотный, инвертор, генератор частоты, выпрямитель

VL – прибор электровакуумный

VS – тиристор

WA – антенна

WT – фазовращатель

WU – аттенюатор

XA – токосъемник, скользящий контакт

XP – штырь

XS – гнездо

XT – разборное соединение

XW – высокочастотный соединитель

YA – электромагнит

YB – тормоз с электромагнитным приводом

YC – муфта с электромагнитным приводом

YH – электромагнитная плита

ZQ – кварцевый фильтр

Графическое обозначение радиоэлементов в схеме

Постараюсь привести самые ходовые обозначения элементов, используемые в схемах:

Условные графические и буквенные обозначения электрорадиоэлементов

Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ.

Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД.

Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними. Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими в них элементами и комплектующими изделиями, точно знать область применения и принцип действия рассматриваемого устройства. Как правило, сведения о применяемых ЭРЭ указываются в справочниках и спецификации — перечне этих элементов.

Связь перечня комплектующих ЭРЭ с их условными графическими обозначениями осуществляется через позиционные обозначения.

Для построения условных графических обозначений ЭРЭ используются стандартизованные геометрические символы, каждый из которых применяют отдельно или в сочетании с другими. При этом смысл каждого геометрического образа в условном обозначении во многих случаях зависит от того, в сочетании с каким другим геометрическим символом он применяется.

Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис. 1. 1. Эти обозначения касаются всех комплектующих элементов схем, включая ЭРЭ, проводники и соединения между ними. И здесь важнейшее значение приобретает условие правильного обозначения однотипных комплектующих ЭРЭ и изделий. Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ. На схемах используется также дополнительная часть обозначения позиции ЭРЭ, указывающая функцию элемента, в виде буквы. Основные виды буквенных обозначений элементов схем приведены в табл. 1.1.

Обозначения на чертежах и схемах элементов общего применения относятся к квалификационным, устанавливающим род тока и напряжения,. вид соединения, способы регулирования, форму импульса, вид модуляции, электрические связи, направление передачи тока, сигнала, потока энергии и др.

В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. В магазинах можно приобрести различные типы ЭРИ и ЭРЭ с иностранными обозначениями. В табл. 1. 2 приведены сведения о наиболее часто встречающихся ЭРЭ зарубежных стран с соответствующими обозначениями и их аналоги отечественного производства.

Эти сведения впервые публикуются в таком объеме.

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации

1— транзистор структуры р-n-р в корпусе, общее обозначение;

2— транзистор структуры n-р-n в корпусе, общее обозначение,

3 — транзистор полевой с p-n переходом и п каналом,

4 — транзистор полевой с p-n переходом и р каналом,

5 — транзистор однопереходный с базой п типа, б1, б2 — выводы базы, э — вывод эмиттера,

7 — диод выпрямительный,

8 — стабилитрон (диод лавинный выпрямительный) односторонний,

9 — диод тепло-электрический,

10 — динистор диодный, запираемый в обратном направлении;

11 — стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью,

12 — тиристор триодный;

14 — переменный резистор, реостат, общее обозначение,

15 — переменный резистор,

16 — переменный резистор с отводами,

17 — подстроечный резистор-потенциометр;

18 — терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева),

20 — конденсатор постоянной емкости, общее обозначение;

21 — конденсатор постоянной емкости поляризованный;

22 — конденсатор оксидный поляризованный электролитический, общее обозначение;

23 — резистор постоянный, общее обозначение;

24 — резистор постоянный с номинальной мощностью 0, 05 Вт;

Читать еще:  Биполярный транзистор основные характеристики

25 — резистор постоянный с номинальной мощностью 0, 125 Вт,

26 — резистор постоянный с номинальной мощностью 0, 25 Вт,

27 — резистор постоянный с номинальной мощностью 0, 5 Вт,

28 — резистор постоянный с номинальной мощностью 1 Вт,

29 — резистор постоянный с номинальной мощностью рассеяния 2 Вт,

30 — резистор постоянный с номинальной мощностью рассеяния 5 Вт;

31 — резистор постоянный с одним симметричным дополнительным отводом;

32 — резистор постоянный с одним несимметричным дополнительным отводом;

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации

33 — конденсатор оксидный неполяризованный;

34 — конденсатор проходной (дуга обозначает корпус, внешний электрод);

35 — конденсатор переменной емкости (стрелка обозначает ротор);

36 — конденсатор подстроечный, общее обозначение;

38 — конденсатор помехоподавляющий;

40 — туннельный диод;

41 — лампа накаливания осветительная и сигнальная;

42 — звонок электрический;

43 — элемент гальванический или аккумуляторный;

44 — линия электрической связи с одним ответвлением;

45 — линия электрической связи с двумя ответвлениями;

46 — группа проводов, подключенных к одной точке электрическою соединения. Два провода;

47 — четыре провода, подключенных к одной точке электрическою соединения;

48 — батарея из гальванических элементов или батарея аккумуляторная;

49 — кабель коаксиальный. Экран соединен с корпусом;

50 — обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя;

51 — рабочая обмотка магнитного усилителя;

52 — управляющая обмотка магнитного усилителя;

53 — трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток);

54 — трансформатор с магнитодиэлектрическим сердечником;

55 — катушка индуктивности, дроссель без магнитопровода;

56 — трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками;

57 — трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке;

58 — автотрансформатор однофазный с регулированием напряжения;

60 — предохранитель выключатель;

62 — соединение контактное разъемное;

63 — усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи);

64 — штырь разъемного контактного соединения;

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических радиотехнических и автоматизации

65 — гнездо разъемного контактного соединения,

66 — контакт разборного соединения например с помощью зажима

67 — контакт неразборного соединения, например осуществленного пайкой

68 — выключатель кнопочный однополюсный нажимной с замыкающим контактом самовозвратом

69 — контакт коммутационного устройства размыкающий, общее обозначение

70 — контакт коммутационного устройства (выключателя, реле) замыкающий, общее обозначение. Выключатель однополюсный.

71 — контакт коммутационного устройства переключающий, общее обозначение. Однополюсный переключатель на два направления.

72— контакт переключающий трехпозиционный с нейтральным положением

73 — контакт замыкающий без самовозврата

74 — выключатель кнопочный нажимной с размыкающим контактом

75 — выключатель кнопочный вытяжной с замыкающим контактом

76 — выключатель кнопочный нажимной с возвратом кнопки,

77 — выключатель кнопочный вытяжной с размыкающим контактом

78 — выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки,

79 — реле электрическое с замыкающим размыкающим и переключающим контактами,

80 — реле поляризованное на одно направление тока в обмотке с нейтральным положением

81 — реле поляризованное на оба направления тока в обмотке с нейтральным положением

82 — реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки,

83 — разъемное однополюсное соединение

84 — гнездо пятипроводного контактного разъемного соединения

85 — штырь контактного разъемного коаксиального соединения

86 — гнездо контактного соединения

87 — штырь четырехпроводного соединения

88 — гнездо четырехпроводного соединения

89 — перемычка коммутационная размыкающая цепь

Таблица 1.1. Буквенные обозначения элементов схем

Радиоэлементы

Все радиотехнические устройства буквально напичканы массой радиодеталей. Чтобы понимать содержимое плат, нужно разбираться в видах и предназначении деталей. Радиоэлементы расположены в определённом порядке. Связанные дорожками на плате, они представляют собой электронное устройство, которое обеспечивают работу радиотехнического оборудования различного назначения. Существуют международное обозначение радиодеталей на схеме и их название.

Классификация радиоэлементов

Систематизация электронных компонентов нужна для того, чтобы радиотехник, инженер электроник могли свободно ориентироваться в подборе радиодеталей для создания и ремонта плат радиотехнических устройств. Классификацию наименований и видов радиодеталей производят по трём направлениям:

Аббревиатура из трёх букв ВАХ расшифровывается как вольт-амперная характеристика. ВАХ отражает зависимость тока от напряжения, протекающего в каком-либо радиокомпоненте. Характеристики выглядят в виде графиков, где по ординате откладывают значения силы тока, по абсциссе отмечают величину напряжения. По форме графика радиокомпоненты разделяют на пассивные и активные элементы.

Пассивные

Радиодетали, чьи характеристики выглядят в виде прямой линии, называют линейными или пассивными радиоэлементами. К пассивным деталям относятся:

  • резисторы (сопротивления);
  • конденсаторы (ёмкости);
  • дроссели;
  • реле и соленоиды;
  • индуктивные катушки;
  • трансформаторы;
  • кварцевые (пьезоэлектрические) резонаторы.

Активные

К элементам с нелинейной характеристикой относятся:

  • транзисторы;
  • тиристоры и симисторы;
  • диоды и стабилитроны;
  • фотоэлектрические элементы.

Характеристики, выраженные на графиках изогнутой функцией, относятся к нелинейным радиоэлементам.

Способ монтажа

По способу монтажа их делят на три категории:

  • установка методом объёмной пайки;
  • поверхностный монтаж на печатные платы;
  • соединения с помощью разъёмов и цоколей.

Назначение

По своему назначению радиоэлементы можно разбить на несколько групп:

  • функциональные детали, закреплённые на платах (вышеперечисленные компоненты);
  • устройства отображения, к ним относятся различные табло, индикаторы и прочее;
  • акустические устройства (микрофоны, динамики);
  • вакуумные газоразрядные: электронно-лучевая трубка, октоды, лампы бегущей и обратной волны, светодиоды и ЖК экраны;
  • термоэлектрические детали – термопары, терморезисторы.

Виды радиодеталей

По функциональным возможностям радиодетали разделяют на следующие компоненты.

Резисторы и их виды

Сопротивление нужно для ограничения силы тока в электросхемах, также оно создаёт падение напряжения на отдельном участке электрической цепи.

Резистор характеризуется тремя параметрами:

  • номинальное сопротивление;
  • рассеиваемая мощность;
  • допуск.

Номинальное сопротивление

Эта величина обозначается в Омах и его производных. Значение сопротивления для радиотехнических резисторов заключается в пределах от 0,001 до 0,1 Ом.

Рассеиваемая мощность

Если ток превышает номинальную величину для определённого резистора, то он может перегореть. В случае протекания тока силой 0.1 А через сопротивление его принимаемая мощность должна быть не менее 1 Вт. Если поставить деталь мощностью 0,5 Вт, то она быстро выйдет из строя.

Допуск

Величина допуска сопротивления присваивается резистору производителем. Технология производства не позволяет добиться абсолютной точности величины сопротивления. Поэтому резисторы имеют допуски отклонения параметра в ту или другую сторону.

Для бытовой техники допуск может быть от – 20% до + 20%. Например, резистор 1 Ом может быть по факту 0,8 или 1,2 Ом. Для высокоточных систем, применяемых в военной и медицинской сферах, допуск составляет 0,1-0,01%.

Виды сопротивлений

Кроме обычных сопротивлений, установленных на платах, существуют такие резисторы, как:

Переменные (подстроечные)

Наглядным примером переменного сопротивления является регулятор уровня громкости звука в любой бытовой радиотехники. Внутри корпуса находится графитовый диск, по которому перемещается съёмник тока. Положение съёмника регулирует величину сопротивления площади диска, через который проходит ток. За счёт этого изменяется сопротивление в цепи, и меняется уровень громкости.

SMD резисторы

В компьютерах и аналогичной технике устанавливают на платах SMD резисторы. Чипы изготавливают по плёночной технологии. Параметр сопротивления зависит от толщины резистивной плёнки. Поэтому изделия делят на два вида: толстоплёночные и тонкоплёночные.

Конденсаторы

Радиоэлемент накапливает электрический заряд, разделяя переменную и постоянную составляющую тока, фильтруя пульсирующий поток электрической энергии. Конденсатор состоит из двух токопроводящих обкладок, между которых вложен диэлектрик. В качестве прокладки используют воздух, картон, керамику, слюду и пр.

Характеристикой радиокомпонента являются:

  • номинальная ёмкость;
  • номинальное напряжение;
  • допуск.

Номинальная ёмкость

Ёмкость конденсаторов выражают в микрофарадах. Величина ёмкости в этих единицах измерения обычно отображается числом на корпусе детали.

Номинальное напряжение

Обозначение вольтажа радиодеталей даёт представление о напряжении, при котором конденсатор может исполнять свои функции. В случае превышения допустимой величины деталь будет пробита. Повреждённый конденсатор станет простым проводником.

Допуск

Допустимое колебание напряжения достигает 20-30% от номинального значения. Такой допуск разрешён для использования радиокомпонентов в бытовой аппаратуре. В устройствах высокой точности допустимое изменение напряжения составляет в пределах не более 1%.

Акустика

К элементам акустики относятся динамики различной конфигурации. Их всех объединяет единый принцип строения. Назначение громкоговорителей заключается в преобразовании изменений частоты электрического тока в звуковые колебания воздуха.

Интересно. Динамические головки прямого излучения встроены в радиотехнические устройства во всех сферах деятельности человека.

Основные параметры акустики следующее.

Номинальное сопротивление

Величину электрического сопротивления можно определить замером цифрового мультиметра на звуковой катушке динамика. Она представляет собой обычную катушку индуктивности. Большинство звуковых приборов акустики обладает сопротивлением в пределах от 2 до 8 Ом.

Диапазон частот

Слух человека восприимчив к звуковым колебаниям в пределах от 20 Гц до 20000 Гц. Одно акустическое устройство не может воспроизвести весь этот диапазон звуковых частот. Поэтому для идеального воспроизведения звука динамики делают трёх видов: низкочастотные, средние и громкоговорители высокой частоты.

Внимание! Разночастотные звуковые головки объединяют в единую систему акустики (колонки). Каждый из динамиков воспроизводит звуки в своём диапазоне, в сумме получается идеальное звучание.

Мощность

Величина мощности каждого конкретного динамика указана на его тыльной стороне в Ваттах. Если на динамическую головку будет подан электрический импульс, превышающий номинальную мощность устройства, то динамик начнёт искажать звук и вскоре выйдет из строя.

Диоды

Переворот в производстве радиоприёмников в прошлом веке совершили диоды и транзисторы. Они заменили собой громоздкие радиолампы. Радиокомпонент представляет запорное устройство по аналогии с водопроводным краном. Радиоэлемент действует в одном направлении электрического тока. Поэтому его называют полупроводником.

Измерители электрических величин

К параметрам, характеризующим электрический ток, относятся три показателя: сопротивление, напряжение и сила тока. Ещё совсем недавно для измерения этих величин пользовались громоздкими приборами такими, как амперметр, вольтметр и омметр. Но с приходом эры транзисторов и микросхем появились компактные устройства – мультиметры, которыми можно определить все три характеристики тока.

Важно! Радиолюбитель в своём арсенале должен иметь мультиметр. Это универсальное устройство позволяет тестировать радиоэлементы, замерять различные характеристики проходящего тока на всех участках радиосхемы.

Разъёмы

Для стыковки узлов схем без пайки применяют различные виды разъёмов. Производители радиотехники используют компактные конструкции контактных соединений.

Переключатели

Функционально они выполняют работу тех же разъёмов. Отличием является то, что отключение и включение электрического потока производится без нарушения целостности электрической цепи.

Маркировка радиодеталей

Важно понимать маркировку радиодеталей. На корпус элемента наносят информацию о его характеристик. Например, мощность резистора обозначают цифрами или цветовыми полосами. Описать все маркировки в одной статье весьма затруднительно. В сети можно скачать справочное пособие по маркировке радиоэлементов и их описание.

Обозначение радиодеталей на электросхемах

Обозначение на схемах радиоэлементов выглядит в виде графических фигур. Так, например, резистор изображают вытянутым прямоугольником с рядом расположенной буквой «R» и порядковым номером. «R15» означает, что резистор по схеме является 15-м по счёту. Тут же прописывают величину рассеваемой мощности сопротивления.

Особое внимание нужно уделить обозначению на микросхемах. К примеру, можно рассмотреть микросхему КР155ЛАЗ. Первая буква «К» означает широкую область применения. Если будет стоять «Э», то это экспортное исполнение. Вторая литера «Р» определяет материал и тип корпуса. В данном случае это пластмасса. Единица – это тип детали, в примере это полупроводниковая микросхема. 55 – порядковый номер серии. Последующие буквы выражают логику И-НЕ.

С чего начать чтение схем

Начинать надо с чтения принципиальных схем. Для более эффективного обучения нужно изучение теории совмещать с практикой. Необходимо понимать все обозначения на плате. Для этого существует масса информации в интернете. Будет неплохо иметь под рукой справочный материал в книжном формате. Параллельно с усвоением теории нужно научиться паять простые схемы.

Как соединяются радиоэлементы в схеме

Для соединения радиокомпонентов используют платы. Чтобы сделать контактные дорожки, применяют специальный раствор для травления медной фольги на диэлектрическом слое печатной платы. Лишняя фольга удаляется, остаются только нужные дорожки. К их краям припаивают выводы деталей.

Дополнительная информация. Литиевые аккумуляторы, нагреваясь от паяльника, могут вздуться и разрушиться. Чтобы этого не происходило, применяют точечную сварку.

Буквенное обозначение радиоэлементов в схеме

Чтобы расшифровать буквенные обозначения деталей в схеме, нужно воспользоваться специальными таблицами, утверждённые ГОСТом. Первая буква означает устройство, вторая и третья литера уточняют конкретный вид радиокомпонента. Например, F означает разрядник или предохранитель. Полностью буквы FV дают знать, что это предохранитель.

Графическое обозначение радиоэлементов в схеме

Графика схем включает в себя условное двухмерное обозначение радиоэлементов, принятых во всём мире. Например, резистор – прямоугольник, транзистор – круг, в котором линиями показано направление тока, дроссель – растянутая пружинка и т.д.

Начинающий радиолюбитель должен иметь под рукой таблицу изображений радиодеталей. Ниже приведены примеры таблиц графических обозначений радиодеталей.

Для начинающих радиолюбителей важно запастись справочной литературой, где можно найти информацию о предназначении определённого радиокомпонента и его характеристиках. Как изготовить самостоятельно печатные платы и как правильно паять схемы, можно научиться по видео урокам в сети.
