Гост виды конструкторских документов

1. ВИДЫ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

Документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля

Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. К сборочным чертежам также относят чертежи, по которым выполняют гидромонтаж и пневмомонтаж

Чертеж общего вида

Документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия

Документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей

Документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами

Документ, содержащий данные, необходимые для выполнения электрического монтажа изделия

Документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия

Документ, содержащий данные, необходимые для выполнения упаковывания изделия

Документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними

Документ, определяющий состав сборочной единицы, комплекса или комплекта

Документ, содержащий перечень всех спецификаций составных частей изделия с указанием их количества и входимости

Ведомость ссылочных документов

Документ, содержащий перечень документов, на которые имеются ссылки в конструкторских документах изделия

Ведомость покупных изделий

Документ, содержащий перечень покупных изделий, примененных в разрабатываемом изделии

Ведомость разрешения применения покупных изделий

Документ, содержащий перечень покупных изделий, разрешенных к применению в соответствии с ГОСТ 2.124

Ведомость держателей подлинников

Документ, содержащий перечень предприятий (организаций), на которых хранят подлинники документов, разработанных и (или) примененных для данного изделия

Ведомость технического предложения

Документ, содержащий перечень документов, вошедших в техническое предложение

Ведомость эскизного проекта

Документ, содержащий перечень документов, вошедших в эскизный проект

Ведомость технического проекта

Документ, содержащий перечень документов, вошедших в технический проект

Документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений

Документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других конструкторских документах

Программа и методика испытаний

Документ, содержащий технические данные, подлежащие проверке при испытании изделий, а также порядок и методы их контроля

Документ, содержащий в зависимости от его назначения соответствующие данные, сведенные в таблицу

Документ, содержащий расчеты параметров и величин, например, расчет размерных цепей, расчет на прочность и др.

Документы, предназначенные для использования при эксплуатации, обслуживании и ремонте изделия в процессе эксплуатации

Документы, содержащие данные для проведения ремонтных работ на специализированных предприятиях

Документ, содержащий указания и правила, используемые при изготовлении изделия (сборке, регулировке, контроле, приемке и т.п.)

перед видом документа «Чертеж детали»:

Электронная модель детали

Документ, содержащий электронную геометрическую модель детали и требования к ее изготовлению и контролю (включая предельные отклонения размеров, шероховатости поверхностей и др.)

после вида документа «Чертеж детали»:

Электронная модель сборочной единицы

Документ, содержащий электронную геометрическую модель сборочной единицы, соответствующие электронные геометрические модели составных частей, свойства, характеристики и другие данные, необходимые для сборки (изготовления) и контроля. К электронным моделям сборочных единиц также относят электронные модели для выполнения гидромонтажа и пневмомонтажа

после вида документа «Схема»:

Электронная структура изделия

Документ, содержащий в электронной форме состав сборочной единицы, комплекса или комплекта и иерархические отношения (связи) между его составными частями и другие данные в зависимости от его назначения

после вида документа «Пояснительная записка»:

Ведомость электронных документов

Документ, содержащий перечень документов, выполненных в электронной форме

(Измененная редакция, Изм. № 1, 4, 7, 8).

1.2а. Все графические документы (чертежи, схемы) могут быть выполнены в электронной форме как электронные чертежи и (или) как электронные модели изделия. Все текстовые документы могут быть выполнены в электронной форме. Вид документа и его наименование при этом сохраняются.

1.2б. Документы одного вида и наименования, независимо от формы выполнения, являются равноправными и взаимозаменяемыми.

1.3. Документы в зависимости от стадии разработки подразделяются на проектные (техническое предложение, эскизный проект и технический проект) и рабочие (рабочая документация).

1.4. Наименования конструкторских документов в зависимости от способа их выполнения и характера использования приведены в табл. 2 .

Документы в бумажной форме

Документы в электронной форме

Документы, выполненные на любом материале, предназначенные для изготовления по ним подлинников и заверенные разработчиком

Электронные документы, предназначенные для изготовления подлинников и подписанные электронной цифровой подписью (ЭЦП) разработчика

Документы, оформленные подлинными установленными подписями и выполненные на любом материале, позволяющем многократное воспроизведение с них копий. Допускается в качестве подлинника использовать оригинал, репрографическую копию или экземпляр документа, изданного типографским способом, завизированные подлинными подписями лиц, разработавших данный документ и ответственных за нормоконтроль

Электронные документы, оформленные установленными ЭЦП и предназначенные для получения с них копий

Копии подлинников, обеспечивающие идентичность воспроизведения подлинника, выполненные на любом материале, позволяющем снятие с них копий

Электронные документы, полученные посредством электронного копирования подлинника, подписанные установленными ЭЦП лиц, ответственных за их изготовление, и предназначенные для изготовления с них копий

Документы, выполненные способом, обеспечивающим их идентичность с подлинником (дубликатом), и предназначенные для непосредственного использования при разработке, в производстве, эксплуатации, ремонте изделий. Копиями являются также микрофильмы-копии, полученные с микрофильма-дубликата

Электронные документы, выполненные способом, обеспечивающим идентичность их с подлинниками (дубликатами), подписанные установленными ЭЦП лиц, ответственных за их изготовление

(Измененная редакция, Изм. № 4, 8).

1.4а. В случаях, когда одновременно применяют бумажные и электронные формы документов, допускается их взаимное преобразование друг в друга. При этом соблюдают следующие правила:

— преобразование не должно уменьшать порядковый номер документа по табл. 2;

— документы, полученные в результате взаимного преобразования, должны иметь соответствующие ссылки друг на друга;

— взаимное соответствие между этими документами обеспечивает разработчик

1.5. Документы, предназначенные для разового использования в производстве «(документация материального макета , стендов для лабораторных испытаний и др.), допускается выполнять в виде эскизных конструкторских документов. Наименования эскизных документов в зависимости от способа выполнения и характера использования аналогичны приведенным в табл. 2 .

2. КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

2.1. При определении комплектности конструкторских документов на изделия следует различать:

основной конструкторский документ;

основной комплект конструкторских документов;

полный комплект конструкторских документов.

2.2. Основной конструкторский документ изделия в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно определяют данное изделие и его состав.

За основные конструкторские документы в зависимости от формы выполнения принимают:

для деталей — чертеж детали и (или) электронную модель детали;

для сборочных единиц, комплексов и комплектов — спецификацию и (или) электронную структуру изделия .

Изделие, примененное по конструкторским документам, выполненным в соответствии со стандартами Единой системы конструкторской документации, записывают (включают) в документы других изделий, в которых оно применено, за обозначением своего основного конструкторского документа. Считается, что такое изделие применено по своему основному конструкторскому документу.

2.3. Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы.

Допускается, при необходимости, в комплект конструкторской документации включать документы различных форм выполнения (бумажная и электронная) одного вида (табл. 1 ).

Конструкторские документы составных частей в основной комплект документов изделия не входят.

2.4. Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

основного комплекта конструкторских документов на данное изделие;

основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

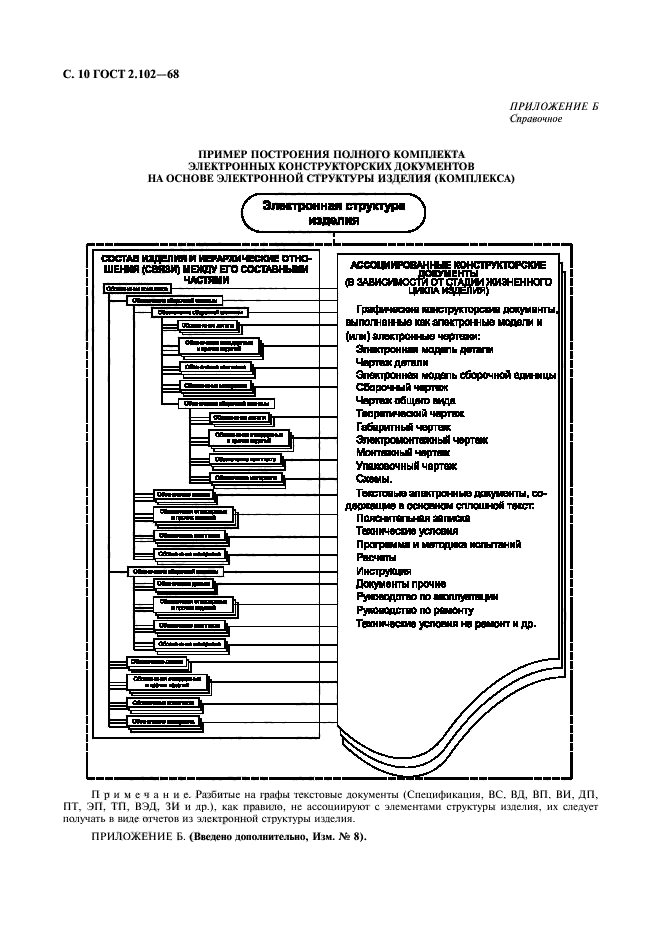

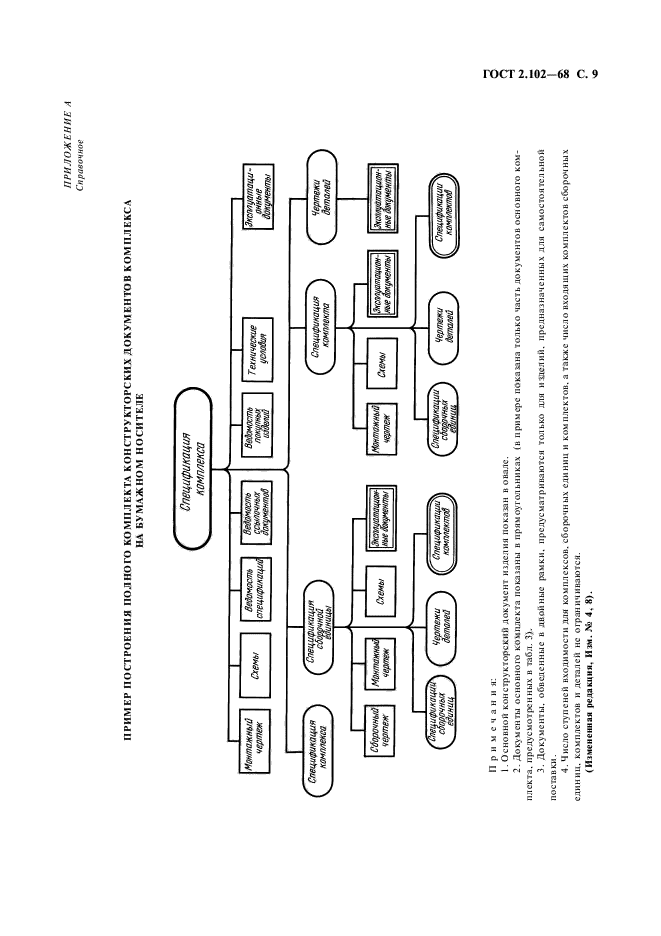

Примеры построения полного комплекта конструкторских документов комплекса приведены в приложениях А и Б.

2.5. В основной комплект конструкторских документов изделия могут входить также групповые конструкторские документы, если эти документы распространяются и на данное изделие, например, групповые технические условия.

При выполнении и (или) формировании комплекта конструкторской документации вид документа и форму выполнения устанавливает разработчик, если это не указано в техническом задании.

ГОСТ 2.102-68 Единая система конструкторской документации. Виды и комплектность конструкторских документов

Текст ГОСТ 2.102-68 Единая система конструкторской документации. Виды и комплектность конструкторских документов

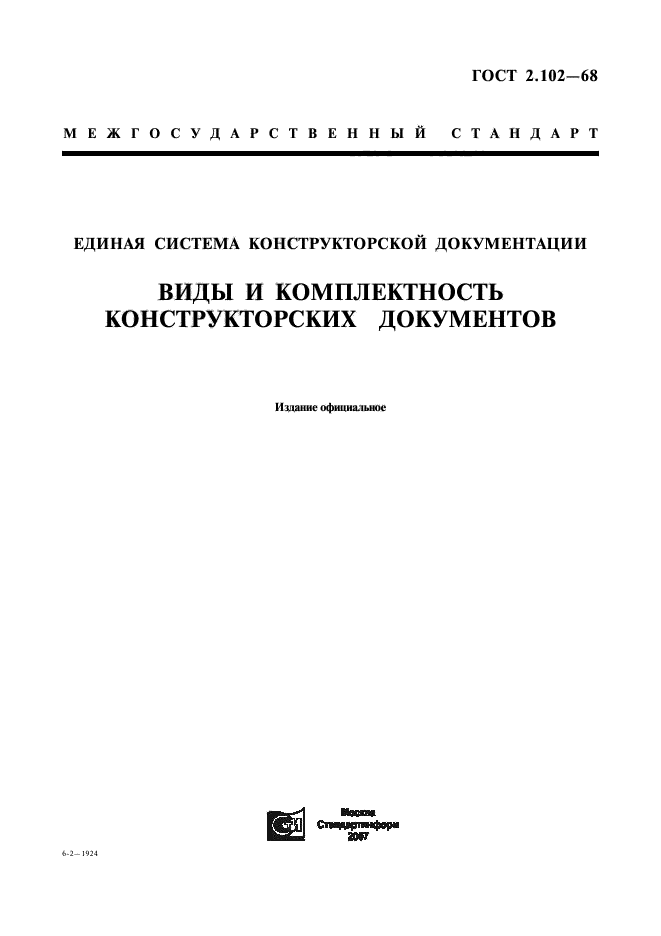

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ВИДЫ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

И здание официальное

Единая система конструкторской документации

ВИДЫ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

Unified system for design documentation.

Types and sets of design documentations.

Дата введения 1971—01—01

Настоящий стандарт устанавливает виды и комплектность конструкторских документов на изделия всех отраслей промышленности.

(Измененная редакция, Изм. № 3, 8).

1. ВИДЫ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

1.1. (Исключен, Изм. № 8).

1.2. Конструкторские документы (именуемые в дальнейшем «документы»), подразделяют на виды, указанные в табл. 1.

Электронная модель детали Чертеж детали

Электронная модель сборочной единицы

Чертеж общего вида Теоретический чертеж Габаритный чертеж

Документ, содержащий электронную геометрическую модель детали и требования к ее изготовлению и контролю (включая предельные отклонения размеров, шероховатости поверхности и др.)

Документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля

Документ, содержащий электронную геометрическую модель сборочной единицы, соответствующие электронные геометрические модели составных частей, свойства, характеристики и другие данные, необходимые для сборки (изготовления) и контроля. К электронным моделям сборочных единиц также относят электронные модели для выполнения гидромонтажа и пневмомонтажа

Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. К сборочным чертежам также относят чертежи, по которым выполняют гидромонтаж и пневмомонтаж

Документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия

Документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей

Документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами

Документ, содержащий данные, необходимые для выполнения электрического монтажа изделия

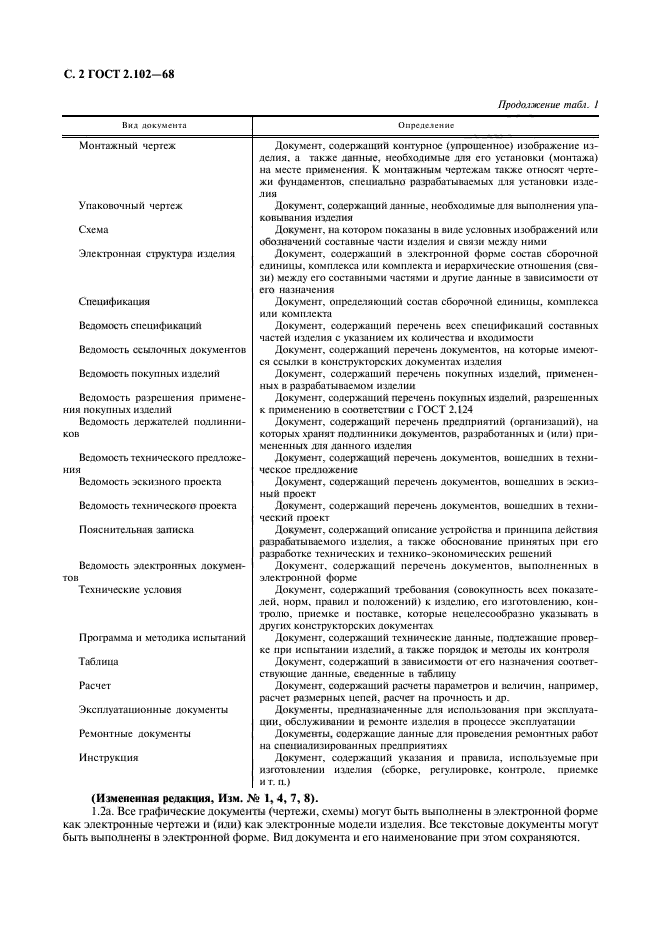

Продолжение табл. 1

Документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия

Документ, содержащий данные, необходимые для выполнения упа-

Документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними

Электронная структура изделия

Документ, содержащий в электронной форме состав сборочной единицы, комплекса или комплекта и иерархические отношения (связи) между его составными частями и другие данные в зависимости от его назначения

Документ, определяющий состав сборочной единицы, комплекса

Документ, содержащий перечень всех спецификаций составных

Ведомость ссылочных документов

частей изделия с указанием их количества и входимости

Документ, содержащий перечень документов, на которые имеют-

Ведомость покупных изделий

ся ссылки в конструкторских документах изделия

Документ, содержащий перечень покупных изделий, примененных в разрабатываемом изделии

Ведомость разрешения применения покупных изделий

Ведомость держателей подлинников

Документ, содержащий перечень покупных изделий, разрешенных к применению в соответствии с ГОСТ 2.124

Документ, содержащий перечень предприятий (организаций), на которых хранят подлинники документов, разработанных и (или) при-

Ведомость технического предложения

Ведомость эскизного проекта

мененных для данного изделия

Документ, содержащий перечень документов, вошедших в техническое предложение

Документ, содержащий перечень документов, вошедших в эскиз-

Ведомость технического проекта

Документ, содержащий перечень документов, вошедших в техни-

Документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений

Ведомость электронных документов

Документ, содержащий перечень документов, выполненных в электронной форме

Документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в

Программа и методика испытаний

других конструкторских документах

Документ, содержащий технические данные, подлежащие провер-

ке при испытании изделий, а также порядок и методы их контроля Документ, содержащий в зависимости от его назначения соответствующие данные, сведенные в таблицу

Документ, содержащий расчеты параметров и величин, например,

расчет размерных цепей, расчет на прочность и др.

Читать еще:  Как снять рассеиватель со светодиодной лампы

Документы, предназначенные для использования при эксплуатации, обслуживании и ремонте изделия в процессе эксплуатации

Документы, содержащие данные для проведения ремонтных работ

на специализированных предприятиях

Документ, содержащий указания и правила, используемые при изготовлении изделия (сборке, регулировке, контроле, приемке

(Измененная редакция, Изм. № 1, 4, 7, 8).

1.2а. Все графические документы (чертежи, схемы) могут быть выполнены в электронной форме как электронные чертежи и (или) как электронные модели изделия. Все текстовые документы могут быть выполнены в электронной форме. Вид документа и его наименование при этом сохраняются.

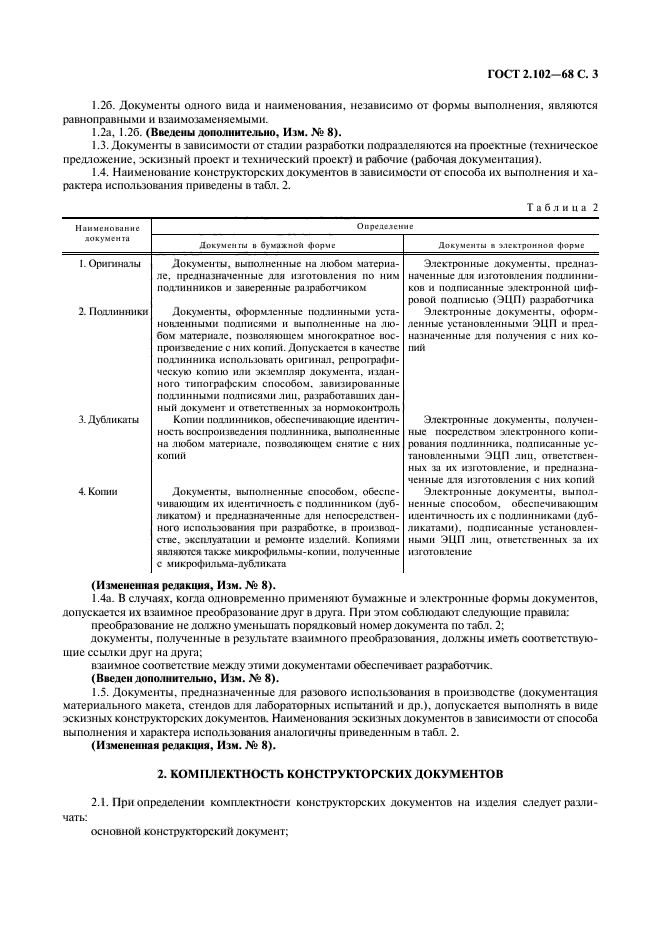

1.26. Документы одного вида и наименования, независимо от формы выполнения, являются равноправными и взаимозаменяемыми.

1.2а, 1.26. (Введены дополнительно, Изм. № 8).

1.3. Документы в зависимости от стадии разработки подразделяются на проектные (техническое предложение, эскизный проект и технический проект) и рабочие (рабочая документация).

1.4. Наименование конструкторских документов в зависимости от способа их выполнения и характера использования приведены в табл. 2.

Документы в бумажной форме

Документы в электронной форме

Документы, выполненные на любом материале, предназначенные для изготовления по ним подлинников и заверенные разработчиком

Электронные документы, предназначенные для изготовления подлинников и подписанные электронной цифровой подписью (ЭЦП) разработчика

Документы, оформленные подлинными установленными подписями и выполненные на любом материале, позволяющем многократное воспроизведение с них копий. Допускается в качестве подлинника использовать оригинал, репрографическую копию или экземпляр документа, изданного типографским способом, завизированные подлинными подписями лиц, разработавших данный документ и ответственных за нормоконтроль

Электронные документы, оформленные установленными ЭЦП и предназначенные для получения с них копий

Копии подлинников, обеспечивающие идентичность воспроизведения подлинника, выполненные на любом материале, позволяющем снятие с них копий

Электронные документы, полученные посредством электронного копирования подлинника, подписанные установленными ЭЦП лиц, ответственных за их изготовление, и предназначенные для изготовления с них копий

Документы, выполненные способом, обеспечивающим их идентичность с подлинником (дубликатом) и предназначенные для непосредственного использования при разработке, в производстве, эксплуатации и ремонте изделий. Копиями являются также микрофильмы-копии, полученные с микрофильма-дубликата

Электронные документы, выполненные способом, обеспечивающим идентичность их с подлинниками (дубликатами), подписанные установленными ЭЦП лиц, ответственных за их изготовление

(Измененная редакция, Изм. № 8).

1.4а. В случаях, когда одновременно применяют бумажные и электронные формы документов, допускается их взаимное преобразование друг в друга. При этом соблюдают следующие правила:

преобразование не должно уменьшать порядковый номер документа по табл. 2;

документы, полученные в результате взаимного преобразования, должны иметь соответствующие ссылки друг на друга;

взаимное соответствие между этими документами обеспечивает разработчик.

(Введен дополнительно, Изм. № 8).

1.5. Документы, предназначенные для разового использования в производстве (документация материального макета, стендов для лабораторных испытаний и др.), допускается выполнять в виде эскизных конструкторских документов. Наименования эскизных документов в зависимости от способа выполнения и характера использования аналогичны приведенным в табл. 2.

(Измененная редакция, Изм. № 8).

2. КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

2.1. При определении комплектности конструкторских документов на изделия следует различать:

основной конструкторский документ;

основной комплект конструкторских документов;

полный комплект конструкторских документов.

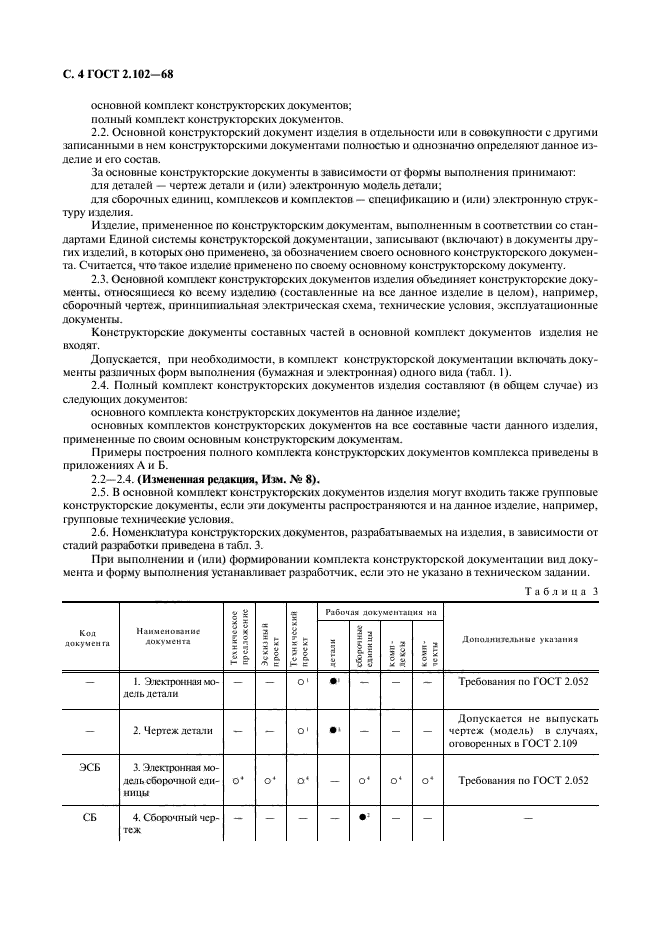

2.2. Основной конструкторский документ изделия в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно определяют данное изделие и его состав.

За основные конструкторские документы в зависимости от формы выполнения принимают:

для деталей — чертеж детали и (или) электронную модель детали;

для сборочных единиц, комплексов и комплектов — спецификацию и (или) электронную структуру изделия.

Изделие, примененное по конструкторским документам, выполненным в соответствии со стандартами Единой системы конструкторской документации, записывают (включают) в документы других изделий, в которых оно применено, за обозначением своего основного конструкторского документа. Считается, что такое изделие применено по своему основному конструкторскому документу.

2.3. Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы.

Конструкторские документы составных частей в основной комплект документов изделия не входят.

Допускается, при необходимости, в комплект конструкторской документации включать документы различных форм выполнения (бумажная и электронная) одного вида (табл. 1).

2.4. Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

основного комплекта конструкторских документов на данное изделие;

основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

Примеры построения полного комплекта конструкторских документов комплекса приведены в приложениях А и Б.

2.2—2.4. (Измененная редакция, Изм. № 8).

2.5. В основной комплект конструкторских документов изделия могут входить также групповые конструкторские документы, если эти документы распространяются и на данное изделие, например, групповые технические условия.

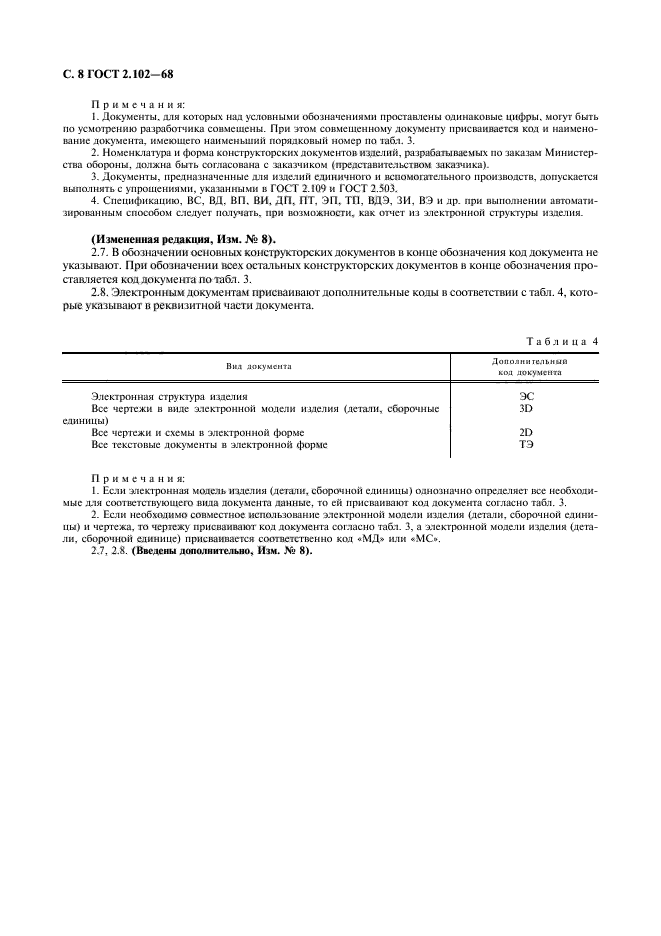

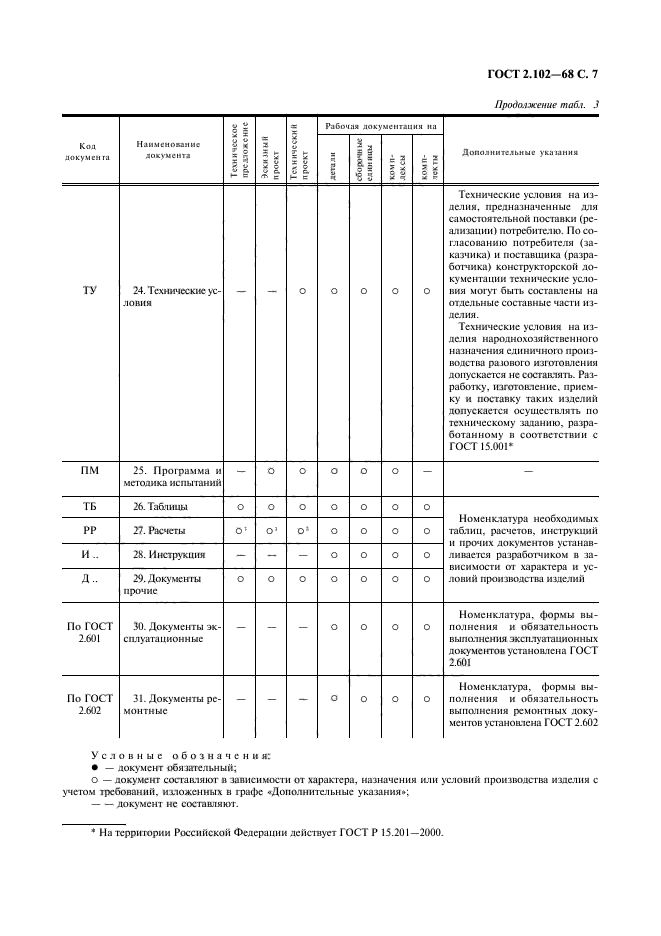

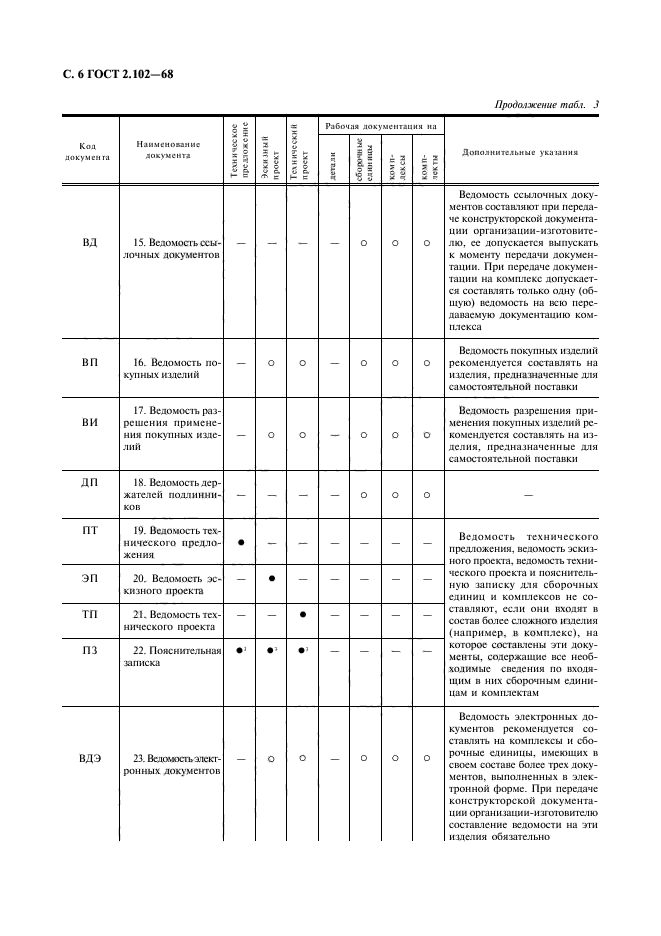

2.6. Номенклатура конструкторских документов, разрабатываемых на изделия, в зависимости от стадий разработки приведена в табл. 3.

При выполнении и (или) формировании комплекта конструкторской документации вид документа и форму выполнения устанавливает разработчик, если это не указано в техническом задании.

Межгосударственный стандарт ГОСТ 2.102-68 «Единая система конструкторской документации. Виды и комплектность конструкторских документов» (утв. постановлением Госстандарта СССР от 28 июня 1968 г. N 1029) (с изменениями и дополнениями) (утратил силу)

ГАРАНТ:

Приказом Росстандарта от 22 ноября 2013 г. N 1627-ст взамен настоящего ГОСТа с 1 июня 2014 г. введен в действие ГОСТ 2.102-2013

Информация об изменениях:

Изменением N 8, утвержденным приказом Федерального агентства по техническому регулирования и метрологии от 22 июня 2006 г. N 117-ст, в настоящий ГОСТ внесены изменения, введенные в действие с 1 сентября 2006 г.

Межгосударственный стандарт ГОСТ 2.102-68
«Единая система конструкторской документации. Виды и комплектность конструкторских документов»
(утв. постановлением Госстандарта СССР от 28 июня 1968 г. N 1029)

С изменениями и дополнениями от:

Unified system for design documentation. Types and sets of design documentations

Дата введения 1 января 1971 г.

Взамен ГОСТ 5295-60 в части разд. I и II и ГОСТ 5291-60

Настоящий стандарт устанавливает виды и комплектность конструкторских документов на изделия всех отраслей промышленности.

(Измененная редакция, Изм. N 3).

1. Виды конструкторских документов

1.1. Исключен с 1 сентября 2006 г.

Информация об изменениях:

1.2. Конструкторские документы (именуемые в дальнейшем «документы»), подразделяют на виды, указанные в табл. 1.

Вид документаОпределение
Электронная модель
детали

Электронная модель
сборочной единицы

Чертеж общего вида

Электронная структура
изделия

Ведомость ссылочных
документов

Ведомость покупных
изделий

Ведомость разрешения
применения покупных
изделий

Ведомость держателей
подлинников

Ведомость технического
предложения

Ведомость эскизного
проекта

Ведомость технического
проекта

Ведомость электронных
документов

Программа и методика
испытаний

Инструкция

Документ, содержащий электронную
геометрическую модель детали и
требования к ее изготовлению и
контролю (включая предельные
отклонения размеров, шероховатости
поверхностей и др.)

Документ, содержащий изображение детали и
другие данные, необходимые для ее изготовления
и контроля

Документ, содержащий электронную
геометрическую модель сборочной
единицы, соответствующие
электронные геометрические модели
составных частей, свойства,
характеристики и другие данные,
необходимые для сборки
(изготовления) и контроля. К
электронным моделям сборочных
единиц также относят электронные
модели для выполнения гидромонтажа
и пневмомонтажа

Документ, содержащий изображение сборочной
единицы и другие данные, необходимые для ее
сборки (изготовления) и контроля. К сборочным
чертежам также относят чертежи, по которым
выполняют гидромонтаж и пневмомонтаж

Документ, определяющий конструкцию изделия,
взаимодействие его составных частей и
поясняющий принцип работы изделия

Документ, определяющий геометрическую форму
(обводы) изделия и координаты расположения
составных частей

Документ, содержащий контурное (упрощенное)
изображение изделия с габаритными,
установочными и присоединительными размерами

Документ, содержащий данные, необходимые для
выполнения электрического монтажа изделия

Документ, содержащий контурное (упрощенное)
изображение изделия, а также данные,
необходимые для его установки (монтажа) на
месте применения. К монтажным чертежам также
относят чертежи фундаментов, специально
разрабатываемых для установки изделия

Документ, содержащий данные, необходимые для
выполнения упаковывания изделия

Документ, на котором показаны в виде условных
изображений или обозначений составные части
изделия и связи между ними

Документ, содержащий в электронной
форме состав сборочной единицы,
комплекса или комплекта и
иерархические отношения (связи)
между его составными частями и
другие данные в зависимости от его
назначения

Документ, определяющий состав сборочной
единицы, комплекса или комплекта

Документ, содержащий перечень всех
спецификаций составных частей изделия с
указанием их количества и входимости

Документ, содержащий перечень документов, на
которые имеются ссылки в конструкторских
документах изделия

Документ, содержащий перечень покупных
изделий, примененных в разрабатываемом изделии

Документ, содержащий перечень покупных
изделий, разрешенных к применению в
соответствии с ГОСТ 2.124

Документ, содержащий перечень предприятий
(организаций), на которых хранят подлинники
документов, разработанных и (или) примененных
для данного изделия

Документ, содержащий перечень документов,
вошедших в техническое предложение

Документ, содержащий перечень документов,
вошедших в эскизный проект

Документ, содержащий перечень документов,
вошедших в технический проект

Документ, содержащий описание устройства и
принципа действия разрабатываемого изделия, а
также обоснование принятых при его разработке
технических и технико-экономических решений

Документ, содержащий перечень
документов, выполненных в
электронной форме

Документ, содержащий требования (совокупность
всех показателей, норм, правил и положений) к
изделию, его изготовлению, контролю, приемке и
поставке, которые нецелесообразно указывать в
других конструкторских документах

Документ, содержащий технические данные,
подлежащие проверке при испытании изделий, а
также порядок и методы их контроля

Документ, содержащий в зависимости от его
назначения соответствующие данные, сведенные в
таблицу

Документ, содержащий расчеты параметров и
величин, например, расчет размерных цепей,
расчет на прочность и др.

Документы, предназначенные для использования
при эксплуатации, обслуживании и ремонте
изделия в процессе эксплуатации

Документы, содержащие данные для проведения
ремонтных работ на специализированных
предприятиях

1.2а. Все графические документы (чертежи, схемы) могут быть выполнены в электронной форме как электронные чертежи и (или) как электронные модели изделия. Все текстовые документы могут быть выполнены в электронной форме. Вид документа и его наименование при этом сохраняются.

1.2б. Документы одного вида и наименования, независимо от формы выполнения, являются равноправными и взаимозаменяемыми.

1.3. Документы в зависимости от стадии разработки подразделяются на проектные (техническое предложение, эскизный проект и технический проект) и рабочие (рабочая документация).

1.4. Наименования конструкторских документов в зависимости от способа их выполнения и характера использования приведены в табл. 2.

Документы в бумажной форме

Документы в электронной форме

Документы, выполненные на любом материале, предназначенные для изготовления по ним подлинников и заверенные разработчиком

Электронные документы, предназначенные для изготовления подлинников и подписанные электронной цифровой подписью (ЭЦП) разработчика

Документы, оформленные подлинными установленными подписями и выполненные на любом материале, позволяющем, многократное воспроизведение с них копий. Допускается в качестве подлинника использовать оригинал, репрографическую копию или экземпляр документа, изданного типографским способом, завизированные подлинными подписями лиц, разработавших данный документ и ответственных за нормоконтроль

Электронные документы, оформленные установленными ЭЦП и предназначенные для получения с них копий

Копии подлинников, обеспечивающие идентичность воспроизведения подлинника, выполненные на любом материале, позволяющем снятие с них копий

Электронные документы, полученные посредством электронного копирования подлинника, подписанные установленными ЭЦП лиц, ответственных за их изготовление, и предназначенные для изготовления с них копий

Документы, выполненные способом, обеспечивающим их идентичность с подлинником (дубликатом), и предназначенные для непосредственного использования при разработке, в производстве, эксплуатации, ремонте изделий. Копиями являются также микрофильмы-копии, полученные с микрофильма-дубликата

Электронные документы, выполненные способом, обеспечивающим идентичность их с подлинниками (дубликатами), подписанные установленными ЭЦП лиц, ответственных за их изготовление

1.4а. В случаях, когда одновременно применяют бумажные и электронные формы документов, допускается их взаимное преобразование друг в друга. При этом соблюдают следующие правила:

— преобразование не должно уменьшать порядковый номер документа по табл. 2;

— документы, полученные в результате взаимного преобразования, должны иметь соответствующие ссылки друг на друга;

— взаимное соответствие между этими документами обеспечивает разработчик.

1.5. Документы, предназначенные для разового использования в производстве (документация материального макета, стендов для лабораторных испытаний и др.), допускается выполнять в виде эскизных конструкторских документов. Наименования эскизных документов в зависимости от способа выполнения и характера использования аналогичны приведенным в табл. 2.

2. Комплектность конструкторских документов

2.1. При определении комплектности конструкторских документов на изделия следует различать:

основной конструкторский документ;

основной комплект конструкторских документов;

полный комплект конструкторских документов.

2.2. Основной конструкторский документ изделия в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно определяют данное изделие и его состав.

За основные конструкторские документы в зависимости от формы выполнения принимают:

для деталей — чертеж детали и (или) электронную модель детали;

для сборочных единиц, комплексов и комплектов — спецификацию и (или) электронную структуру изделия.

Изделие, примененное по конструкторским документам, выполненным в соответствии со стандартами Единой системы конструкторской документации, записывают (включают) в документы других изделий, в которых оно применено, за обозначением своего основного конструкторского документа. Считается, что такое изделие применено по своему основному конструкторскому документу.

2.3. Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы.

Конструкторские документы составных частей в основной комплект документов изделия не входят.

Допускается, при необходимости, в комплект конструкторской документации включать документы различных форм выполнения (бумажная и электронная) одного вида (табл. 1).

2.4. Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

основного комплекта конструкторских документов на данное изделие;

основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

Примеры построения полного комплекта конструкторских документов комплекса приведены в приложениях А и Б.

2.5. В основной комплект конструкторских документов изделия могут входить также групповые конструкторские документы, если эти документы распространяются и на данное изделие, например, групповые технические условия.

2.6. Номенклатура конструкторских документов, разрабатываемых на изделия, в зависимости от стадий разработки приведена в табл. 3.

При выполнении и (или) формировании комплекта конструкторской документации вид документа и форму выполнения устанавливает разработчик, если это не указано в техническом задании.

ГОСТ 2.102-68 Единая система конструкторской документации. Виды и комплектность конструкторских документов

Текст ГОСТ 2.102-68 Единая система конструкторской документации. Виды и комплектность конструкторских документов

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ВИДЫ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

И здание официальное

Единая система конструкторской документации

ВИДЫ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

Unified system for design documentation.

Types and sets of design documentations.

Дата введения 1971—01—01

Настоящий стандарт устанавливает виды и комплектность конструкторских документов на изделия всех отраслей промышленности.

(Измененная редакция, Изм. № 3, 8).

1. ВИДЫ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

1.1. (Исключен, Изм. № 8).

1.2. Конструкторские документы (именуемые в дальнейшем «документы»), подразделяют на виды, указанные в табл. 1.

Электронная модель детали Чертеж детали

Электронная модель сборочной единицы

Чертеж общего вида Теоретический чертеж Габаритный чертеж

Документ, содержащий электронную геометрическую модель детали и требования к ее изготовлению и контролю (включая предельные отклонения размеров, шероховатости поверхности и др.)

Документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля

Документ, содержащий электронную геометрическую модель сборочной единицы, соответствующие электронные геометрические модели составных частей, свойства, характеристики и другие данные, необходимые для сборки (изготовления) и контроля. К электронным моделям сборочных единиц также относят электронные модели для выполнения гидромонтажа и пневмомонтажа

Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. К сборочным чертежам также относят чертежи, по которым выполняют гидромонтаж и пневмомонтаж

Документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия

Документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей

Документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами

Документ, содержащий данные, необходимые для выполнения электрического монтажа изделия

Продолжение табл. 1

Документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия

Документ, содержащий данные, необходимые для выполнения упа-

Документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними

Электронная структура изделия

Документ, содержащий в электронной форме состав сборочной единицы, комплекса или комплекта и иерархические отношения (связи) между его составными частями и другие данные в зависимости от его назначения

Документ, определяющий состав сборочной единицы, комплекса

Документ, содержащий перечень всех спецификаций составных

Ведомость ссылочных документов

частей изделия с указанием их количества и входимости

Документ, содержащий перечень документов, на которые имеют-

Ведомость покупных изделий

ся ссылки в конструкторских документах изделия

Документ, содержащий перечень покупных изделий, примененных в разрабатываемом изделии

Ведомость разрешения применения покупных изделий

Ведомость держателей подлинников

Документ, содержащий перечень покупных изделий, разрешенных к применению в соответствии с ГОСТ 2.124

Документ, содержащий перечень предприятий (организаций), на которых хранят подлинники документов, разработанных и (или) при-

Ведомость технического предложения

Ведомость эскизного проекта

мененных для данного изделия

Документ, содержащий перечень документов, вошедших в техническое предложение

Документ, содержащий перечень документов, вошедших в эскиз-

Ведомость технического проекта

Документ, содержащий перечень документов, вошедших в техни-

Документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений

Ведомость электронных документов

Документ, содержащий перечень документов, выполненных в электронной форме

Документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в

Программа и методика испытаний

других конструкторских документах

Документ, содержащий технические данные, подлежащие провер-

ке при испытании изделий, а также порядок и методы их контроля Документ, содержащий в зависимости от его назначения соответствующие данные, сведенные в таблицу

Документ, содержащий расчеты параметров и величин, например,

расчет размерных цепей, расчет на прочность и др.

Документы, предназначенные для использования при эксплуатации, обслуживании и ремонте изделия в процессе эксплуатации

Документы, содержащие данные для проведения ремонтных работ

на специализированных предприятиях

Документ, содержащий указания и правила, используемые при изготовлении изделия (сборке, регулировке, контроле, приемке

(Измененная редакция, Изм. № 1, 4, 7, 8).

1.2а. Все графические документы (чертежи, схемы) могут быть выполнены в электронной форме как электронные чертежи и (или) как электронные модели изделия. Все текстовые документы могут быть выполнены в электронной форме. Вид документа и его наименование при этом сохраняются.

1.26. Документы одного вида и наименования, независимо от формы выполнения, являются равноправными и взаимозаменяемыми.

1.2а, 1.26. (Введены дополнительно, Изм. № 8).

1.3. Документы в зависимости от стадии разработки подразделяются на проектные (техническое предложение, эскизный проект и технический проект) и рабочие (рабочая документация).

1.4. Наименование конструкторских документов в зависимости от способа их выполнения и характера использования приведены в табл. 2.

Документы в бумажной форме

Документы в электронной форме

Документы, выполненные на любом материале, предназначенные для изготовления по ним подлинников и заверенные разработчиком

Электронные документы, предназначенные для изготовления подлинников и подписанные электронной цифровой подписью (ЭЦП) разработчика

Документы, оформленные подлинными установленными подписями и выполненные на любом материале, позволяющем многократное воспроизведение с них копий. Допускается в качестве подлинника использовать оригинал, репрографическую копию или экземпляр документа, изданного типографским способом, завизированные подлинными подписями лиц, разработавших данный документ и ответственных за нормоконтроль

Электронные документы, оформленные установленными ЭЦП и предназначенные для получения с них копий

Копии подлинников, обеспечивающие идентичность воспроизведения подлинника, выполненные на любом материале, позволяющем снятие с них копий

Электронные документы, полученные посредством электронного копирования подлинника, подписанные установленными ЭЦП лиц, ответственных за их изготовление, и предназначенные для изготовления с них копий

Документы, выполненные способом, обеспечивающим их идентичность с подлинником (дубликатом) и предназначенные для непосредственного использования при разработке, в производстве, эксплуатации и ремонте изделий. Копиями являются также микрофильмы-копии, полученные с микрофильма-дубликата

Электронные документы, выполненные способом, обеспечивающим идентичность их с подлинниками (дубликатами), подписанные установленными ЭЦП лиц, ответственных за их изготовление

(Измененная редакция, Изм. № 8).

1.4а. В случаях, когда одновременно применяют бумажные и электронные формы документов, допускается их взаимное преобразование друг в друга. При этом соблюдают следующие правила:

преобразование не должно уменьшать порядковый номер документа по табл. 2;

документы, полученные в результате взаимного преобразования, должны иметь соответствующие ссылки друг на друга;

взаимное соответствие между этими документами обеспечивает разработчик.

(Введен дополнительно, Изм. № 8).

1.5. Документы, предназначенные для разового использования в производстве (документация материального макета, стендов для лабораторных испытаний и др.), допускается выполнять в виде эскизных конструкторских документов. Наименования эскизных документов в зависимости от способа выполнения и характера использования аналогичны приведенным в табл. 2.

(Измененная редакция, Изм. № 8).

2. КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

2.1. При определении комплектности конструкторских документов на изделия следует различать:

основной конструкторский документ;

основной комплект конструкторских документов;

полный комплект конструкторских документов.

2.2. Основной конструкторский документ изделия в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно определяют данное изделие и его состав.

За основные конструкторские документы в зависимости от формы выполнения принимают:

для деталей — чертеж детали и (или) электронную модель детали;

для сборочных единиц, комплексов и комплектов — спецификацию и (или) электронную структуру изделия.

Изделие, примененное по конструкторским документам, выполненным в соответствии со стандартами Единой системы конструкторской документации, записывают (включают) в документы других изделий, в которых оно применено, за обозначением своего основного конструкторского документа. Считается, что такое изделие применено по своему основному конструкторскому документу.

2.3. Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы.

Конструкторские документы составных частей в основной комплект документов изделия не входят.

Допускается, при необходимости, в комплект конструкторской документации включать документы различных форм выполнения (бумажная и электронная) одного вида (табл. 1).

2.4. Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

основного комплекта конструкторских документов на данное изделие;

основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

Примеры построения полного комплекта конструкторских документов комплекса приведены в приложениях А и Б.

2.2—2.4. (Измененная редакция, Изм. № 8).

2.5. В основной комплект конструкторских документов изделия могут входить также групповые конструкторские документы, если эти документы распространяются и на данное изделие, например, групповые технические условия.

2.6. Номенклатура конструкторских документов, разрабатываемых на изделия, в зависимости от стадий разработки приведена в табл. 3.

При выполнении и (или) формировании комплекта конструкторской документации вид документа и форму выполнения устанавливает разработчик, если это не указано в техническом задании.

ГОСТ 2.102-68

Единая система конструкторской документации. Виды и комплектность конструкторских документов

Документ был заменен. Вы можете скачать Руководящий документ ГОСТ 2.102-68 в удобном формате.

Дата введения:01.01.1971
Заверение срока действия:01.06.2014
28.06.1968УтвержденГосстандарт СССР
ИзданСтандартинформ
ИзданИПК Издательство стандартов
ИзданИПК Издательство стандартов
РазработанГосстандарт СССР
Статус документа на 2016:Неактуальный

Выберите формат отображения документа:

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ВИДЫ И КОМПЛЕКТНОСТЬ
КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

Единая система конструкторской документации

ВИДЫ И КОМПЛЕКТНОСТЬ КОНСТРУКТОРСКИХ
ДОКУМЕНТОВ

Unified system for design documentation.
Types and sets of design documentations.

Дата введения 1971-01-01

Настоящий стандарт устанавливает виды и комплектность конструкторских документов на изделия всех отраслей промышленности.

Стандарт полностью соответствует СТ СЭВ 4768-84.

(Измененная редакция, Изм. № 3).

1.1. К конструкторским документам (именуемым в дальнейшем словом «документы») относят графические и текстовые документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта.

1.2. Документы подразделяют на виды, указанные в табл. 1.

Документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля

Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. К сборочным чертежам также относят чертежи, по которым выполняют гидромонтаж и пневмомонтаж

Чертеж общего вида

Документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия

Документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей

Документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами

Документ, содержащий данные, необходимые для выполнения электрического монтажа изделия

Документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия

Документ, содержащий данные, необходимые для выполнения упаковывания изделия

Документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними

Документ, определяющий состав сборочной единицы, комплекса или комплекта

Документ, содержащий перечень всех спецификаций составных частей изделия с указанием их количества и входимости

Ведомость ссылочных документов

Документ, содержащий перечень документов, на которые имеются ссылки в конструкторских документах изделия

Ведомость покупных изделий

Документ, содержащий перечень покупных изделий, примененных в разрабатываемом изделии

Ведомость разрешения применения покупных изделий

Документ, содержащий перечень покупных изделий, разрешенных к применению в соответствии с ГОСТ 2.124

Ведомость держателей подлинников

Документ, содержащий перечень предприятий (организаций), на которых хранят подлинники документов, разработанных и (или) примененных для данного изделия

Ведомость технического предложения

Документ, содержащий перечень документов, вошедших в техническое предложение

Ведомость эскизного проекта

Документ, содержащий перечень документов, вошедших в эскизный проект

Ведомость технического проекта

Документ, содержащий перечень документов, вошедших в технический проект

Документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений

Документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других конструкторских документах

Программа и методика испытаний

Документ, содержащий технические данные, подлежащие проверке при испытании изделий, а также порядок и методы их контроля

Документ, содержащий в зависимости от его назначения соответствующие данные, сведенные в таблицу

Документ, содержащий расчеты параметров и величин, например, расчет размерных цепей, расчет на прочность и др.

Документы, предназначенные для использования при эксплуатации, обслуживании и ремонте изделия в процессе эксплуатации

Документы, содержащие данные для проведения ремонтных работ на специализированных предприятиях

Документ, содержащий указания и правила, используемые при изготовлении изделия (сборке, регулировке, контроле, приемке и т.п.)

(Измененная редакция, Изм. № 1, 4, 7).

1.3. Документы в зависимости от стадии разработки подразделяются на проектные (техническое предложение, эскизный проект и технический проект) и рабочие (рабочая документация).

1.4. Наименования конструкторских документов в зависимости от способа их выполнения и характера использования приведены в табл. 2.

Документы, выполненные на любом материале и предназначенные для изготовления по ним подлинников

Документы, оформленные подлинными установленными подписями и выполненные на любом материале, позволяющем многократное воспроизведение с них копий. Допускается в качестве подлинника использовать оригинал, репрографическую копию или экземпляр документа, изданного типографским способом, завизированные подлинными подписями лиц, разработавших данный документ и ответственных за нормоконтроль

Копии подлинников, обеспечивающие идентичность воспроизведения подлинника, выполненные на любом материале, позволяющем снятие с них копий

Документы, выполненные способом, обеспечивающим их идентичность с подлинником (дубликатом) и предназначенные для непосредственного использования при разработке, в производстве, эксплуатации и ремонте изделий

Копиями являются также микрофильмы-копии, полученные с микрофильма-дубликата

(Измененная редакция, изм. № 4).

1.5. Документы, предназначенные для разового использования в производстве (документы макета, стендов для лабораторных испытаний и др.), допускается выполнять в виде эскизных конструкторских документов. Наименования эскизных документов в зависимости от способа выполнения и характера использования аналогичны приведенным в табл. 2.

2.1. При определении комплектности конструкторских документов на изделия следует различать:

основной конструкторский документ;

основной комплект конструкторских документов;

полный комплект конструкторских документов.

2.2. Основной конструкторский документ изделия в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно определяют данное изделие и его состав.

За основные конструкторские документы принимают:

для деталей — чертеж детали;

для сборочных единиц, комплексов и комплектов — спецификацию.

Изделие, примененное по конструкторским документам, выполненным в соответствии со стандартом Единой системы конструкторской документации, записывают в документы других изделий, в которых оно применено, за обозначением своего основного конструкторского документа. Считается, что такое изделие применено по своему основному конструкторскому документу.

2.3. Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы.

Конструкторские документы составных частей в основной комплект документов изделия не входят.

2.4. Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

основного комплекта конструкторских документов на данное изделие;

основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

Пример построения полного комплекта конструкторских документов комплекса приведен в приложении.

2.5. В основной комплект конструкторских документов изделия могут входить также групповые конструкторские документы, если эти документы распространяются и на данное изделие, например, групповые технические условия.

2.6. Номенклатура конструкторских документов, разрабатываемых на изделия, в зависимости от стадий разработки приведена в табл. 3.

Техническая документация

разработка техдокументации — аванпроекты, НИР, ОКР — СРПП (ВТ), ЕСКД, ЕСПД, КСАС

Виды конструкторских документов по ГОСТ 2.102-68

Виды конструкторских документов по ГОСТ 2.102-68

Конструкторские документы по ГОСТ 2.102-68

К конструкторским документам (именуемым в дальнейшем словом «документы») относят графические и текстовые документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта [из п. 1.1 ГОСТ 2.102-68]

Виды конструкторских документов по ГОСТ 2.102-68

Документы подразделяют на виды, указанные в таблице ниже.

Документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля

Документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля. К сборочным чертежам также относят чертежи, по которым выполняют гидромонтаж и пневмомонтаж

Чертеж общего вида

Документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия

Документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей

Документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами

Документ, содержащий данные, необходимые для выполнения электрического монтажа изделия

Документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия

Документ, содержащий данные, необходимые для выполнения упаковывания изделия

Документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними

Документ, определяющий состав сборочной единицы, комплекса или комплекта

Документ, содержащий перечень всех спецификаций составных частей изделия с указанием их количества и входимости

Документ, содержащий перечень документов, на которые имеются ссылки в конструкторских документах изделия

Документ, содержащий перечень покупных изделий, примененных в разрабатываемом изделии

Документ, содержащий перечень покупных изделий, разрешенных к применению в соответствии с ГОСТ 2.124

Документ, содержащий перечень предприятий (организаций), на которых хранят подлинники документов, разработанных и (или) примененных для данного изделия

Документ, содержащий перечень документов, вошедших в техническое предложение

Ведомость эскизного проекта

Документ, содержащий перечень документов, вошедших в эскизный проект

Ведомость технического проекта

Документ, содержащий перечень документов, вошедших в технический проект

Документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений

Документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других конструкторских документах

Документ, содержащий технические данные, подлежащие проверке при испытании изделий, а также порядок и методы их контроля

Документ, содержащий в зависимости от его назначения соответствующие данные, сведенные в таблицу

Документ, содержащий расчеты параметров и величин, например, расчет размерных цепей, расчет на прочность и др.

Документ, содержащий указания и правила, используемые при изготовлении изделия (сборке, регулировке, контроле, приемке и т. п.)

Документ, содержащий сведения о конструкции, принципе действия, характеристиках (свойствах) изделия, его составных частей и указания, необходимые для правильной и безопасной эксплуатации изделия (использования по назначению, технического обслуживания, текущего ремонта, хранения и транспортирования) и оценок его технического состояния при определении необходимости отправки его в ремонт, а также сведения по утилизации изделия и его составных частей

Документ, содержащий сведения, необходимые для монтажа, наладки, пуска, регулирования, обкатки и сдачи изделия и его составных частей в эксплуатацию на месте его применения

Документ, содержащий сведения, удостоверяющие гарантии изготовителя, значения основных параметров и характеристик (свойств) изделия, сведения, отражающие техническое состояние данного изделия, сведения о сертификации и утилизации изделия, а также сведения, которые вносят в период его эксплуатации (длительность и условия работы, техническое обслуживание, ремонт и другие данные)

Документ, содержащий сведения, удостоверяющие гарантии изготовителя, значения основных параметров и характеристик (свойств) изделия, а также сведения о сертификации и утилизации изделия

Документ, содержащий гарантии изготовителя, значения основных параметров и характеристик (свойств) изделия, сведения о сертификации и изделия

Документ, содержащий перечень деталей и сборочных единиц изделия с иллюстрациями и сведения об их количестве, расположении в изделии, взаимозаменяемости, конструктивных особенностях и материалах

Документ, содержащий номенклатуру запасных частей изделия и их количество, расходуемое на нормируемое количество изделий в период их эксплуатации

Документ, содержащий номенклатуру материалов и их количество, расходуемое на нормируемое количество изделий в период их эксплуатации

Документ, содержащий номенклатуру, назначение, количество и места укладки запасных частей, инструментов, принадлежностей и материалов, расходуемых за срок службы изделия

Документы, содержащие сведения о конструкции изделия, принципах действия, приемах использования, техническом обслуживании, областях технических знаний с необходимыми иллюстрациями

Документ, устанавливающий комплект эксплуатационных документов и места укладки документов, поставляемых с изделием или отдельно от него

[из п. 1.2 ГОСТ 2.102-68]

Разделение документов в зависимости от стадии разработки по ГОСТ 2.102-68

Документы в зависимости от стадии разработки подразделяются на проектные (техническое предложение, эскизный проект и технический проект) и рабочие (рабочая документация) [из п. 1.3. ГОСТ 2.102-68]

Документы, выполненные на любом материале и предназначенные для изготовления по ним подлинников [из п. 1.4 ГОСТ 2.102-68]

Документы, оформленные подлинными установленными подписями и выполненные на любом материале, позволяющем многократное воспроизведение с них копий. Допускается в качестве подлинника использовать оригинал, репрографическую копию или экземпляр документа, изданного типографским способом, завизированные подлинными подписями лиц, разработавших данный документ и ответственных за нормоконтроль [из п. 1.4 ГОСТ 2.102-68]

Копии подлинников, обеспечивающие идентичность воспроизведения подлинника, выполненные на любом материале, позволяющем снятие с них копий [из п. 1.4 ГОСТ 2.102-68]

Документы, выполненные способом, обеспечивающим их идентичность с подлинником (дубликатом) и предназначенные для непосредственного использования при разработке, в производстве, эксплуатации и ремонте изделий. Копиями являются также микрофильмы-копии, полученные с микрофильма-дубликата [из п. 1.4 ГОСТ 2.102-68]

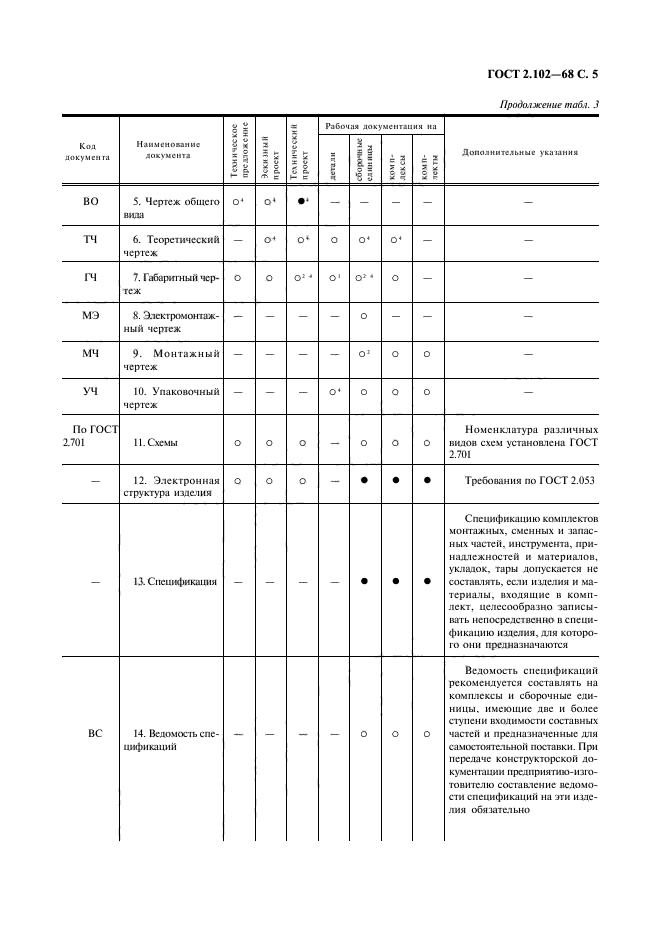

Документы, предназначенные для разового использования в производстве (документы макета, стендов для лабораторных испытаний и др.), допускается выполнять в виде эскизных конструкторских документов. Наименования эскизных документов в зависимости от способа выполнения и характера использования аналогичны приведенным в табл. 2 [из п. 1.5 ГОСТ 2.102-68]

Ссылка на основную публикацию
Adblock
detector
