ГОСТ 27321-87 Леса стоечные приставные для строительно-монтажных работ. Технические условия.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛЕСА СТОЕЧНЫЕ ПРИСТАВНЫЕ
ДЛЯ СТРОИТЕЛЬНО-МОНТАЖНЫХ
РАБОТ

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

ГОСУДАРСТВЕНН ЫЙ СТАНДАР Т СОЮЗА ССР

ЛЕСА СТОЕЧНЫЕ ПРИСТАВНЫЕ ДЛЯ

Demountable tubular scaffold for constructional work.

Настоящий стандарт распространяется на стоечные приставные леса из стальных труб, применяемые при возведении, реконструкции и ремонте зданий и сооружений для размещения рабочих и материалов непосредственно в зоне производства строительно-монтажных работ.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Леса должны удовлетворять всем требованиям ГОСТ 24258-80 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

Леса должны изготавливаться в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. Типы, основные параметры и размеры лесов должны соответствовать указанным в табл. 1.

Нормативная поверхностная нагрузка, Па (кгс/м 2 )

Максимальная высота лесов

Минимальная ширина яруса (прохода) в свету

Минимальная высота яруса (прохода) в свету

Леса стоечные приставные хомутовые

Леса стоечные приставные штыревые

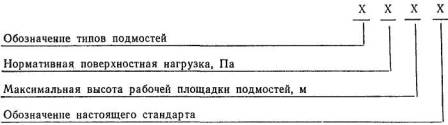

1.2.2. Устанавливают следующую структуру условного обозначения марок лесов.

П ример условного обозначения лесов стоечных приставных хомутовых с нормативным значением поверхностной нагрузки 2000 Па и максимальной высотой 60 м:

ЛСПХ 2000-60 ГОСТ 27321-87

То же, лесов стоечных приставных штыревых с нормативной поверхностной нагрузкой 2500 Па и максимальной высотой 40 м:

ЛСПШ 2500-40 ГОСТ 27321-87

1.3.1. Леса должны изготавливаться в климатическом исполнении У по ГОСТ 15150-69 при ограничении нижнего предела температуры до минус 40 ° С.

1.3.2. Для изготовления элементов лесов должны применяться трубы по ГОСТ 3262-75 и ГОСТ 10704-76.

1.3.3. Трубы для изготовления элементов лесов должны быть без резьбовой нарезки, прямыми, без вмятин, трещин и других дефектов, нарушающих прочность элементов.

1.3.4. Основные элементы лесов при воздействии низких температур до минус 40 °С должны изготавливаться из сталей марок, указанных в табл. 2.

Несущие элементы (стойки, ригели связи)

Хомуты, штыри, ограждения и др.

20 по ГОСТ 1050-74; Ст3пс6, Ст3сп5 по ГОСТ 380 -71

Ст3пс6, Ст3сп5 по ГОСТ 380 -71

20 по ГОСТ 1050-74; ВСт3пс6, ВСт3сп5 по ГОСТ 380 -71

ВСт3пс6, ВСт3сп5 по ГОСТ 380 -71

1 . По согласованию с разработчиком технической документации допускается применение сталей других марок, механические и химические свойства которых должны быть не ниже указанных в табл. 2.

2. Стали, применяемые для изготовления лесов, должны иметь ударную вязкость при температуре минус 40 °С не менее 3 · 10 5 Дж/м 2 Испытания на ударную вязкость следует производить по ГОСТ 9454-78.

1.3.5. Настил лесов должен выдерживать нагрузку, соответствующую марке лесов.

Деревянные щиты настила лесов должны изготавливаться из досок хвойных пород 2-го сорта по ГОСТ 8486-86, подвергнутых антисептической защите.

Деревянные щиты настила и бортовое ограждение настила лесов должны быть подвергнуты глубокой пропитке огнезащитным составом.

1.3.6. Срок эксплуатации лесов должен быть не менее 5 лет.

1.3.7. Леса должны иметь ограждения, исключающие возможность падения людей и различных предметов.

1.3.8. Высота перил ограждения должна быть не менее 1,1 м.

1.3.9. Перила ограждения должны выдерживать сосредоточенную статическую нагрузку 700 Н (70 кгс), приложенную посередине элемента в направлении, перпендикулярном его оси, поочередно в горизонтальной н вертикальной плоскостях.

1.3.10. Ограждение должно иметь не менее одного промежуточного горизонтального элемента или сетку.

1.3.11. Высота бортового ограждения настила лесов должна быть не менее 0,15 м.

1.3.12. Все несущие горизонтальные элементы лесов должны выдерживать сосредоточенную статическую нагрузку 1300 Н (130 кгс), приложенную посередине элемента.

1.3.13. Масса сборочных единиц лесов при ручной сборке не должна быть более 30 кг.

1.3.14. Для подъема и спуска людей леса должны быть оборудованы лестницами по ГОСТ 26887-86, расположенными на расстоянии не более 40 м друг от друга. Леса длиной менее 40 м должны быть оборудованы не менее чем двумя лестницами. Угол наклона лестниц к горизонтальной поверхности должен быть не более 60°.

1.3.15. Леса должны быть обеспечены молниезащитой по СН 305 — 77.

1.3.16. Сигнальная окраска лесов — по ГОСТ 12.4.026-76.

1.4.1. Леса должны поставляться комплектно. В комплект поставки входят:

комплект лесов (стойки, ригели и т.д., а также крепления к строительным конструкциям);

паспорт с инструкцией по эксплуатации.

1.4.2. По согласованию с заказчиком в комплект поставки включаются контейнеры для транспортирования и хранения лесов.

1.4.3. По согласованию с заказчиком леса могут поставляться без щитов настила.

1.4.4. Объем комплекта лесов для поставки должен быть: 500; 1000; 1500 и 2000 м 2 (площадь проекции лесов на стену здания).

1.5.1. Основные несущие элементы лесов должны иметь маркировку. Маркировку наносят способом, сохраняющим ее в течение всего срока эксплуатации лесов.

1.5.2. Маркировка должна содержать следующие данные:

товарный знак (при наличии) и наименование предприятия-изготовителя;

обозначение изделия (марка);

номер комплекта лесов;

дату изготовления (месяц, год).

1.5.4. Маркировка бирки должна содержать следующие данные:

товарны й знак (при наличии) и наименование предприятия-изготовителя;

обозначение изделия (марка);

номер комплекта лесов;

дату изготовления (месяц, год) ;

1.6.1. Элементы лесов связываются рассортированными по видам (ригели, стойки, раскосы и т.д.) в пакеты проволокой диаметром не менее 4 мм по ГОСТ 3282-74 со скруткой (не менее двух витков).

1.6.3. Леса, поставляемые по согласованию с заказчиком в контейнерах для их транспортировки и хранения, дополнительно не упаковывают.

1.6.4. Документация, входящая в комплект поставки, должна быть завернута и пакет из полиэтиленовой пленки по ГОСТ 10354-82 и прикреплена к комплекту лесов способом, обеспечивающим ее сохранность, или передана потребителю при непосредственном получении им комплекта лесов.

2. ПРИЕМКА

2.1. Для проверки соответствия лесов требованиям настоящего стандарта изготовитель должен проводить приемо-сдаточные и периодические испытания.

2.2. Приемо-сдаточным испытаниям должен подвергаться каждый элемент лесов поштучно.

2.3. Приемо-сдаточные испытания должны включать:

проверку качества изготовленных элементов лесов и установление их соответствия требованиям конструкторской документации;

п роверку качества сварных швов;

проверку качества лакокрасочных покрытий;

проверку маркировки лесов.

2.4. Периодическим испытаниям подвергают один комплект лесов, прошедший приемо-сдаточные испытания, из 100 изготовленных, но не реже одного раза в три года.

2.5. Периодические испытания должны включать:

проверку массы лесов;

контрольную сборку лесов;

и спытания лесов на прочность и устойчивость.

2.6 . Испытания на прочность и устойчивость должны производиться в рабочем положении лесов. Допускается производить контрольную сборку и испытания на прочность и устойчивость на фрагменте, состоящем из минимального комплекта лесов (500 м 2 ), высотой не менее 20 м нагрузками, полностью имитирующими нагрузки, возникающие при установке лесов на максимальную высоту.

3. МЕТОДЫ КОНТРОЛЯ

3.1. Геометрические размеры лесов и их элементов проверяют рулеткой по ГОСТ 750 2 -80, металлической линейкой по ГОСТ 427-75, штангенциркулем по ГОСТ 166-80 или другими инструментами, обеспечивающими точность измерений до 1 мм и проверенными метрологическими организациями Госстандарта СССР в соответствии с требованиями ГОСТ 8.002-86.

3.2. Качество сварных швов проверяют визуально о соответствии с ГОСТ 3242-7 9 .

3.3. Качество окраски определяют визуально.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Транспортирование лесов производят транспортом любого вида, обеспечивающим сохранность элементов лесов от повреждений.

4.2. Не допускается сбрасывать изделия при разгрузке, транспортирование волоком и другие действия, могущие причинить повреждения элементам конструкции.

4.3. При транспортировании и хранении пакеты и ящики могут укладываться друг на друга не более чем в три яруса.

4.4. Элементы лесов должны храниться в закрытых помещениях или под навесом на подкладках, исключающих соприкосновение с грунтом.

4.5. Леса транспортируют и хранят в соответствии с ГОСТ 15150-69 по группе условий хранения ОЖ4 (в части воздействия климатических факторов внешней среды).

5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Леса должны эксплуатироваться в соответствии с СНиП III — 4 -80 и инструкцией по эксплуатации лесов конкретных типов.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие лесов требованиям настоящего стандарта при соблюдении потребителем условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации -12 мес. со дня ввода лесов в эксплуатацию, но не позднее 6 мес. со дня их поступления потребителю.

6.2. Изготовитель в течение гарантийного срока безвозмездно ремонтирует или заменяет все элементы лесов, пришедшие в негодность по его вине; замена должна производиться в течение 1 мес. со дня получения уведомления.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 . РАЗРАБОТАН И ВНЕСЕН Государственным строительным комитетом СССР

В. П. Сухачев (руководитель темы), А. А. Гершбейн, В. В. Баконин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 03.06.87 № 107

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ (НТД)

ГОСТ 27321-87 «Леса стоечные приставные для строительно-монтажных работ. Технические условия»

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛЕСА СТОЕЧНЫЕ ПРИСТАВНЫЕ
ДЛЯ СТРОИТЕЛЬНО-МОНТАЖНЫХ
РАБОТ

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

ГОСУДАРСТВЕНН ЫЙ СТАНДАР Т СОЮЗА ССР

ЛЕСА СТОЕЧНЫЕ ПРИСТАВНЫЕ ДЛЯ

Demountable tubular scaffold for constructional work.

Настоящий стандарт распространяется на стоечные приставные леса из стальных труб, применяемые при возведении, реконструкции и ремонте зданий и сооружений для размещения рабочих и материалов непосредственно в зоне производства строительно-монтажных работ.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Леса должны удовлетворять всем требованиям ГОСТ 24258- 80 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

Леса должны изготавливаться в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. Типы, основные параметры и размеры лесов должны соответствовать указанным в табл. 1.

Нормативная поверхностная нагрузка, Па (кгс/м 2 )

Максимальная высота лесов

Минимальная ширина яруса (прохода) в свету

Минимальная высота яруса (прохода) в свету

Леса стоечные приставные хомутовые

Леса стоечные приставные штыревые

1.2.2. Устанавливают следующую структуру условного обозначения марок лесов.

П ример условного обозначения лесов стоечных приставных хомутовых с нормативным значением поверхностной нагрузки 2000 Па и максимальной высотой 60 м:

ЛСПХ 2000-60 ГОСТ 27321-87

То же, лесов стоечных приставных штыревых с нормативной поверхностной нагрузкой 2500 Па и максимальной высотой 40 м:

ЛСПШ 2500-40 ГОСТ 27321-87

1.3.1. Леса должны изготавливаться в климатическом исполнении У по ГОСТ 15150-69 при ограничении нижнего предела температуры до минус 40 ° С.

1.3.2. Для изготовления элементов лесов должны применяться трубы по ГОСТ 3262-75 и ГОСТ 10704- 76.

1.3.3. Трубы для изготовления элементов лесов должны быть без резьбовой нарезки, прямыми, без вмятин, трещин и других дефектов, нарушающих прочность элементов.

1.3.4. Основные элементы лесов при воздействии низких температур до минус 40 °С должны изготавливаться из сталей марок, указанных в табл. 2.

Несущие элементы (стойки, ригели связи)

Хомуты, штыри, ограждения и др.

20 по ГОСТ 1050-74; Ст3пс6, Ст3сп5 по ГОСТ 380 — 71

Ст3пс6, Ст3сп5 по ГОСТ 380 — 71

20 по ГОСТ 1050-74; ВСт3пс6, ВСт3сп5 по ГОСТ 380 — 71

ВСт3пс6, ВСт3сп5 по ГОСТ 380 — 71

1 . По согласованию с разработчиком технической документации допускается применение сталей других марок, механические и химические свойства которых должны быть не ниже указанных в табл. 2.

2. Стали, применяемые для изготовления лесов, должны иметь ударную вязкость при температуре минус 40 °С не менее 3 · 10 5 Дж/м 2 Испытания на ударную вязкость следует производить по ГОСТ 9454-78 .

1.3.5. Настил лесов должен выдерживать нагрузку, соответствующую марке лесов.

Деревянные щиты настила лесов должны изготавливаться из досок хвойных пород 2-го сорта по ГОСТ 8486-86 , подвергнутых антисептической защите.

Деревянные щиты настила и бортовое ограждение настила лесов должны быть подвергнуты глубокой пропитке огнезащитным составом.

1.3.6. Срок эксплуатации лесов должен быть не менее 5 лет.

1.3.7. Леса должны иметь ограждения, исключающие возможность падения людей и различных предметов.

1.3.8. Высота перил ограждения должна быть не менее 1,1 м.

1.3.9. Перила ограждения должны выдерживать сосредоточенную статическую нагрузку 700 Н (70 кгс), приложенную посередине элемента в направлении, перпендикулярном его оси, поочередно в горизонтальной н вертикальной плоскостях.

1.3.10. Ограждение должно иметь не менее одного промежуточного горизонтального элемента или сетку.

1.3.11. Высота бортового ограждения настила лесов должна быть не менее 0,15 м.

1.3.12. Все несущие горизонтальные элементы лесов должны выдерживать сосредоточенную статическую нагрузку 1300 Н (130 кгс), приложенную посередине элемента.

1.3.13. Масса сборочных единиц лесов при ручной сборке не должна быть более 30 кг.

1.3.14. Для подъема и спуска людей леса должны быть оборудованы лестницами по ГОСТ 26887-86, расположенными на расстоянии не более 40 м друг от друга. Леса длиной менее 40 м должны быть оборудованы не менее чем двумя лестницами. Угол наклона лестниц к горизонтальной поверхности должен быть не более 60°.

1.3.15. Леса должны быть обеспечены молниезащитой по СН 305 — 77.

1.3.16. Сигнальная окраска лесов — по ГОСТ 12.4.026-76.

1.4.1. Леса должны поставляться комплектно. В комплект поставки входят:

комплект лесов (стойки, ригели и т.д., а также крепления к строительным конструкциям);

Читать еще:  Кованые заборы ворота калитки фото

паспорт с инструкцией по эксплуатации.

1.4.2. По согласованию с заказчиком в комплект поставки включаются контейнеры для транспортирования и хранения лесов.

1.4.3. По согласованию с заказчиком леса могут поставляться без щитов настила.

1.4.4. Объем комплекта лесов для поставки должен быть: 500; 1000; 1500 и 2000 м 2 (площадь проекции лесов на стену здания).

1.5.1. Основные несущие элементы лесов должны иметь маркировку. Маркировку наносят способом, сохраняющим ее в течение всего срока эксплуатации лесов.

1.5.2. Маркировка должна содержать следующие данные:

товарный знак (при наличии) и наименование предприятия-изготовителя;

обозначение изделия (марка);

номер комплекта лесов;

дату изготовления (месяц, год).

1.5.3. Каждый пакет и ящик (возвратная тара) или контейнеры с элементами лесов должны иметь бирку с маркировкой. Размер бирки, расположение надписей, а также способ и материал для нанесения маркировки должны соответствовать ГОСТ 14192-77.

1.5.4. Маркировка бирки должна содержать следующие данные:

товарны й знак (при наличии) и наименование предприятия-изготовителя;

обозначение изделия (марка);

номер комплекта лесов;

дату изготовления (месяц, год) ;

1.6.1. Элементы лесов связываются рассортированными по видам (ригели, стойки, раскосы и т.д.) в пакеты проволокой диаметром не менее 4 мм по ГОСТ 3282-74 со скруткой (не менее двух витков).

1.6.2. Мелкие детали (хомуты, анкерное крепление и т.п.) должны быть упакованы в деревянные ящики по ГОСТ 18617-83 или возвратную тару.

1.6.3. Леса, поставляемые по согласованию с заказчиком в контейнерах для их транспортировки и хранения, дополнительно не упаковывают.

1.6.4. Документация, входящая в комплект поставки, должна быть завернута и пакет из полиэтиленовой пленки по ГОСТ 10354-82 и прикреплена к комплекту лесов способом, обеспечивающим ее сохранность, или передана потребителю при непосредственном получении им комплекта лесов.

2. ПРИЕМКА

2.1. Для проверки соответствия лесов требованиям настоящего стандарта изготовитель должен проводить приемо-сдаточные и периодические испытания.

2.2. Приемо-сдаточным испытаниям должен подвергаться каждый элемент лесов поштучно.

2.3. Приемо-сдаточные испытания должны включать:

проверку качества изготовленных элементов лесов и установление их соответствия требованиям конструкторской документации;

п роверку качества сварных швов;

проверку качества лакокрасочных покрытий;

проверку маркировки лесов.

2.4. Периодическим испытаниям подвергают один комплект лесов, прошедший приемо-сдаточные испытания, из 100 изготовленных, но не реже одного раза в три года.

2.5. Периодические испытания должны включать:

проверку массы лесов;

контрольную сборку лесов;

и спытания лесов на прочность и устойчивость.

2.6 . Испытания на прочность и устойчивость должны производиться в рабочем положении лесов. Допускается производить контрольную сборку и испытания на прочность и устойчивость на фрагменте, состоящем из минимального комплекта лесов (500 м 2 ), высотой не менее 20 м нагрузками, полностью имитирующими нагрузки, возникающие при установке лесов на максимальную высоту.

3. МЕТОДЫ КОНТРОЛЯ

3.1. Геометрические размеры лесов и их элементов проверяют рулеткой по ГОСТ 750 2 — 80, металлической линейкой по ГОСТ 427-75 , штангенциркулем по ГОСТ 166- 80 или другими инструментами, обеспечивающими точность измерений до 1 мм и проверенными метрологическими организациями Госстандарта СССР в соответствии с требованиями ГОСТ 8.002-86 .

3.2. Качество сварных швов проверяют визуально о соответствии с ГОСТ 3242-7 9 .

3.3. Качество окраски определяют визуально.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Транспортирование лесов производят транспортом любого вида, обеспечивающим сохранность элементов лесов от повреждений.

4.2. Не допускается сбрасывать изделия при разгрузке, транспортирование волоком и другие действия, могущие причинить повреждения элементам конструкции.

4.3. При транспортировании и хранении пакеты и ящики могут укладываться друг на друга не более чем в три яруса.

4.4. Элементы лесов должны храниться в закрытых помещениях или под навесом на подкладках, исключающих соприкосновение с грунтом.

4.5. Леса транспортируют и хранят в соответствии с ГОСТ 15150-69 по группе условий хранения ОЖ4 (в части воздействия климатических факторов внешней среды).

5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Леса должны эксплуатироваться в соответствии с СНиП III — 4 -80 и инструкцией по эксплуатации лесов конкретных типов.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие лесов требованиям настоящего стандарта при соблюдении потребителем условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации -12 мес. со дня ввода лесов в эксплуатацию, но не позднее 6 мес. со дня их поступления потребителю.

6.2. Изготовитель в течение гарантийного срока безвозмездно ремонтирует или заменяет все элементы лесов, пришедшие в негодность по его вине; замена должна производиться в течение 1 мес. со дня получения уведомления.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 . РАЗРАБОТАН И ВНЕСЕН Государственным строительным комитетом СССР

В. П. Сухачев (руководитель темы), А. А. Гершбейн, В. В. Баконин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 03.06.87 № 107

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ (НТД)

Государственный стандарт Союза ССР ГОСТ 27321-87 «Леса стоечные приставные для строительно-монтажных работ. Технические условия» (утв. постановлением Госстроя СССР от 3 июня 1987 г. N 107) (утратил силу)

Государственный стандарт Союза ССР ГОСТ 27321-87
«Леса стоечные приставные для строительно-монтажных работ. Технические условия»
(утв. постановлением Госстроя СССР от 3 июня 1987 г. N 107)

Demountable tubular scaffold for constructional work. Specifications

Дата введения 1 января 1989 г.

Настоящий стандарт распространяется на стоечные приставные леса из стальных труб, применяемые при возведении, реконструкции и ремонте зданий и сооружений для размещения рабочих и материалов непосредственно в зоне производства строительно-монтажных работ.

1. Технические требования

1.1. Леса должны удовлетворять всем требованиям ГОСТ 24258-80 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

Леса должны изготавливаться в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. Типы, основные параметры и размеры лесов должны соответствовать указанным в табл. 1.

Обоз-
наче-
ние
типа
Наимено-
вание
типа
Нормативная
поверхностная
нагрузка, Па
(кгс/м2)
Максима-
льная
высота
лесов
Минимальная
ширина
яруса
(прохода) в
свету
Минимальная
высота
яруса
(прохода) в
свету
Шаг
яруса
ЛСПХЛеса
стоечные
пристав-
ные
хомутовые
1000 (100),
2000 (200),
2500 (250),
3000 (300),
5000 (500)
1001,01,90,5;
1,0;

2,0

ЛСПШЛеса
стоечные
пристав-
ные
штыревые
80

1.2.2. Устанавливают следующую структуру условного обозначения марок лесов.

Пример условного обозначения лесов стоечных приставных хомутовых с нормативным значением поверхностной нагрузки 2000 Па и максимальной высотой 60 м:

ЛСПХ 2000-60 ГОСТ 27321-87

То же, лесов стоечных приставных штыревых с нормативной поверхностной нагрузкой 2500 Па и максимальной высотой 40 м:

ЛСПШ 2500-40 ГОСТ 27321-87

1.3.1. Леса должны изготавливаться в климатическом исполнении У по ГОСТ 15150-69 при ограничении нижнего предела температуры до минус 40°С.

1.3.2. Для изготовления элементов лесов должны применяться трубы по ГОСТ 3262-75 и ГОСТ 10704-76.

ГАРАНТ:

Взамен ГОСТ 10704-76 постановлением Госстандарта СССР от 15 ноября 1991 г. N 1743 с 1 января 1993 г. введен в действие ГОСТ 10704-91

1.3.3. Трубы для изготовления элементов лесов должны быть без резьбовой нарезки, прямыми, без вмятин, трещин и других дефектов, нарушающих прочность элементов.

1.3.4. Основные элементы лесов при воздействии низких температур до минус 40°С должны изготавливаться из сталей марок, указанных в табл. 2.

ГАРАНТ:

Взамен ГОСТ 1050-74 постановлением Госстандарта СССР от 24 ноября 1988 г. N 3811 с 1 января 1991 г. введен в действие ГОСТ 1050-88

ГАРАНТ:

Взамен ГОСТ 380-71 в части требований к сортовому и фасонному прокату постановлением Госстандарта СССР от 23 марта 1988 г. N 677 с 1 января 1990 г. введен в действие ГОСТ 535-88

См. также ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки», введенный в действие постановлением Госстандарта РФ от 2 июня 1997 г. N 205

1.3.5. Настил лесов должен выдерживать нагрузку, соответствующую марке лесов.

Деревянные щиты настила лесов должны изготавливаться из досок хвойных пород 2-го сорта по ГОСТ 8486-86, подвергнутых антисептической защите.

Деревянные щиты настила и бортовое ограждение настила лесов должны быть подвергнуты глубокой пропитке огнезащитным составом.

1.3.6. Срок эксплуатации лесов должен быть не менее 5 лет.

1.3.7. Леса должны иметь ограждения, исключающие возможность падения людей и различных предметов.

1.3.8. Высота перил ограждения должна быть не менее 1,1 м.

1.3.9. Перила ограждения должны выдерживать сосредоточенную статическую нагрузку 700 Н (70 кгс), приложенную посередине элемента в направлении, перпендикулярном его оси, поочередно в горизонтальной и вертикальной плоскостях.

1.3.10. Ограждение должно иметь не менее одного промежуточного горизонтального элемента или сетку.

1.3.11 Высота бортового ограждения настила лесов должна быть не менее 0,15 м.

1.3.12. Все несущие горизонтальные элементы лесов должны выдерживать сосредоточенную статическую нагрузку 1300 Н (130 кгс), приложенную посередине элемента.

1.3.13. Масса сборочных единиц лесов при ручной сборке не должна быть более 30 кг.

1.3.14. Для подъема и спуска людей леса должны быть оборудованы лестницами по ГОСТ 26887-86, расположенными на расстоянии не более 40 м друг от друга. Леса длиной менее 40 м должны быть оборудованы не менее чем двумя лестницами. Угол наклона лестниц к горизонтальной поверхности должен быть не более 60°.

1.3.15. Леса должны быть обеспечены молниезащитной по СН 305-77.

1.3.16. Сигнальная окраска лесов — по ГОСТ 12.4.026-76.

1.4.1. Леса должны поставляться комплектно. В комплект поставки входят:

комплект лесов (стойки, ригели и т.д., а также крепления к строительным конструкциям);

паспорт с инструкцией по эксплуатации.

1.4.2. По согласованию с заказчиком в комплект поставки включаются контейнеры для транспортирования и хранения лесов.

1.4.3. По согласованию с заказчиком леса могут поставляться без щитов настила.

1.4.4. Объем комплекта лесов для поставки должен быть: 500; 1000; 1500 и 2000 (площадь проекции лесов на стену здания).

1.5.1. Основные несущие элементы лесов должны иметь маркировку. Маркировку наносят способом, сохраняющим ее в течение всего срока эксплуатации лесов.

1.5.2. Маркировка должна содержать следующие данные:

товарный знак (при наличии) и наименование предприятия-изготовителя;

обозначение изделия (марка);

номер комплекта лесов;

дату изготовления (месяц, год).

1.5.3. Каждый пакет и ящик (возвратная тара) или контейнеры с элементами лесов должны иметь бирку с маркировкой. Размер бирки, расположение надписей, а также способ и материал для нанесения маркировки должны соответствовать ГОСТ 14192-77.

ГАРАНТ:

Взамен ГОСТ 14192-77 постановлением Госстандарта РФ от 18 июня 1997 г. N 219 с 1 января 1998 г. введен в действие ГОСТ 14192-96

1.5.4. Маркировка бирки должна содержать следующие данные:

товарный знак (при наличии) и наименование предприятия-изготовителя;

обозначение изделия (марка);

номер комплекта лесов;

дату изготовления (месяц, год);

1.6.1. Элементы лесов связываются рассортированными по видам (ригели, стойки, раскосы и т.д.) в пакеты проволокой диаметром не менее 4 мм по ГОСТ 3282-74 со скруткой (не менее двух витков).

1.6.2. Мелкие детали (хомуты, анкерное крепление и т.п.) должны быть упакованы в деревянные ящики по ГОСТ 18617-83 или возвратную тару.

1.6.3. Леса, поставляемые по согласованию с заказчиком в контейнерах для их транспортировки и хранения, дополнительно не упаковывают.

1.6.4. Документация, входящая в комплект поставки, должна быть завернута в пакет из полиэтиленовой пленки по ГОСТ 10354-82 и прикреплена к комплекту лесов способом, обеспечивающим ее сохранность, или передана потребителю при непосредственном получении им комплекта лесов.

2.1. Для проверки соответствия лесов требованиям настоящего стандарта изготовитель должен проводить приемо-сдаточные и периодические испытания.

2.2. Приемо-сдаточным испытаниям должен подвергаться каждый элемент лесов поштучно.

2.3. Приемо-сдаточные испытания должны включать:

проверку качества изготовленных элементов лесов и установление их соответствия требованиям конструкторской документации;

проверку качества сварных швов;

проверку качества лакокрасочных покрытий;

проверку маркировки лесов.

2.4. Периодическим испытаниям подвергают один комплект лесов, прошедший приемо-сдаточные испытания, из 100 изготовленных, но не реже одного раза в три года.

2.5. Периодические испытания должны включать:

проверку массы лесов;

контрольную сборку лесов;

испытания лесов на прочность и устойчивость.

2.6. Испытания на прочность и устойчивость должны производиться в рабочем положении лесов. Допускается производить контрольную сборку и испытания на прочность и устойчивость на фрагменте, состоящем из минимального комплекта лесов (500 ), высотой не менее 20 м нагрузками, полностью имитирующими нагрузки, возникающие при установке лесов на максимальную высоту.

3. Методы контроля

3.1. Геометрические размеры лесов и их элементов проверяют рулеткой по ГОСТ 7502-80, металлической линейкой по ГОСТ 427-75, штангенциркулем по ГОСТ 166-80 или другими инструментами, обеспечивающими точность измерений до 1 мм и проверенными метрологическими организациями Госстандарта СССР в соответствии с требованиями ГОСТ 8.002-86.

ГАРАНТ:

См. ГОСТ 7502-98, введеный в действие постановлением Госстандарта РФ от 27 июля 1999 г. N 220-ст

Взамен ГОСТ 166-80 постановлением Госстандарта СССР от 30 октября 1989 г. N 3253 с 1 января 1991 г. введен в действие ГОСТ 166-89

Согласно постановлению Госстандарта РФ от 27 сентября 2001 г. N 394-ст взамен ГОСТ 8.002-86 с 1 декабря 2001 г. на территории РФ действуют ПР 50.2.002-94

3.2. Качество сварных швов проверяют визуально в соответствии с ГОСТ 3242-79.

3.3. Качество окраски определяют визуально.

4. Транспортирование и хранение

4.1. Транспортирование лесов производят транспортом любого вида, обеспечивающим сохранность элементов лесов от повреждений.

4.2. Не допускается сбрасывать изделия при разгрузке, транспортирование волоком и другие действия, могущие причинить повреждения элементам конструкции.

4.3. При транспортировании и хранении пакеты и ящики могут укладываться друг на друга не более чем в три яруса.

4.4. Элементы лесов должны храниться в закрытых помещениях или под навесом на подкладках, исключающих соприкосновение с грунтом.

4.5. Леса транспортируют и хранят в соответствии с ГОСТ 15150-69 по группе условий хранения ОЖ4 (в части воздействия климатических факторов внешней среды).

5. Указания по эксплуатации

Леса должны эксплуатироваться в соответствии с СНиП III-4-80 и инструкцией по эксплуатации лесов конкретных типов.

6. Гарантии изготовителя

6.1. Изготовитель гарантирует соответствие лесов требованиям настоящего стандарта при соблюдении потребителем условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации — 12 мес со дня ввода лесов в эксплуатацию, но не позднее 6 мес со дня их поступления потребителю.

6.2. Изготовитель в течение гарантийного срока безвозмездно ремонтирует или заменяет все элементы лесов, пришедшие в негодность по его вине; замена должна производиться в течение 1 мес со дня получения уведомления.

Откройте актуальную версию документа прямо сейчас или получите полный доступ к системе ГАРАНТ на 3 дня бесплатно!

Если вы являетесь пользователем интернет-версии системы ГАРАНТ, вы можете открыть этот документ прямо сейчас или запросить по Горячей линии в системе.

Государственный стандарт Союза ССР ГОСТ 27321-87 «Леса стоечные приставные для строительно-монтажных работ. Технические условия» (утв. постановлением Госстроя СССР от 3 июня 1987 г. N 107)

Текст ГОСТа приводится по официальному изданию Госстроя России, ГУП ЦПП, 2002 г.

Дата введения 1 января 1989 г.

Приказом Росстандарта от 2 октября 2018 г. N 694-СТ взамен настоящего ГОСТа с 1 мая 2019 г. введен в действие ГОСТ 27321-2018

1. Разработан и внесен Государственным строительным комитетом СССР

В.П. Сухачев (руководитель темы), А.А. Гершбейн, В.В. Баконин

2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 03.06.87 N 107

3. Введен впервые

4. Ссылочные нормативно-технические документы (НТД)

1. Технические требования

1.1. Подмости должны удовлетворять всем требованиям ГОСТ 24258 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

Подмости должны изготавливаться по конструкторской документации, утвержденной в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. Типы, основные параметры и размеры подмостей должны соответствовать указанным в табл. 1.

Высота верхнего рабочего настила

Высота рабочей зоны

Размеры рабочей площадки (ширина ´ длину)

Размеры рабочего щита настила (ширина ´ длину)

Число основных настилов

Число промежуточных настилов

ПСП – подмости сборно-разборные из плоских секций

ПСО – подмости сборно-разборные из объемных секций

Примечание . В обоснованных случаях по согласованию с базовой организацией по стандартизации средств подмащивания допускается изготовление подмостей с иными параметрами и размерами.

1.2.2. Устанавливается следующая структура условного обозначения подмостей.

Пример условного обозначения подмостей передвижных сборно-разборных из плоских секций, с нормативным значением поверхностной нагрузки 2000 Па и высотой рабочего настила 4,0 м:

ПСП-2000-4 ГОСТ 28012-89

1.3.1. Подмости в целом, настил рабочей площадки и другие несущие элементы подмостей должны быть рассчитаны на нормативную нагрузку 2000 Н/м 2 (200 кгс/м 2 ) и нагрузку от собственной массы элементов.

При этом подмости должны выдерживать статическую нагрузку, превышающую нормативную в 1,25 раза.

1.3.2. Все несущие горизонтальные элементы подмостей должны выдерживать сосредоточенную статическую нагрузку 1300 Н (130 кгс), приложенную посередине элемента.

1.3.3. Перила ограждения подмостей должны выдерживать сосредоточенную статическую нагрузку 700 Н (70 кгс), приложенную посередине элемента в направлении, перпендикулярном к его оси, поочередно в горизонтальной и вертикальной плоскостях.

1.3.4. Элементы конструкций подмостей должны изготавливаться из материалов, приведенных в табл. 2.

Материалы для изготовления элементов конструкций в соответствии с климатическим исполнением по ГОСТ 15150

Алюминиевые сплавы марок

Алюминиевые сплавы марок

Основные несущие элементы

Ненесущие нагрузку элементы и элементы ограждения

Примечание . По согласованию с организацией-разработчиком технической документации допускается применение других марок сталей и алюминиевых сплавов, расчетные характеристики которых должны быть не ниже указанных в табл. 2 и не создающих электропары.

1.3.5. Высота перил ограждения подмостей должна быть не менее 1,1 м.

Высота бортового ограждения настила рабочей площадки подмостей должна быть не менее 0,15 м.

1.3.6. Для подъема и спуска людей подмости должны быть оборудованы лестницами по ГОСТ 26887.

1.3.7. Каждое колесо ходовой части подмостей должно быть снабжено тормозным устройством.

1.3.9. Деревянный настил и бортовое ограждение настила подмостей должны быть обработаны огнезащитным составом.

1.3.10. Окраска подмостей — по ГОСТ 24258.

1.3.11. Срок службы подмостей должен быть не менее шести лет.

1.4. Комплектность — по ГОСТ 24258.

1.5.1. Каждые подмости должны иметь табличку по ГОСТ 12969, содержащую следующие данные:

товарный знак (при наличии) и наименование предприятия-изготовителя;

условное обозначение подмостей;

порядковый номер изделия по системе нумерации предприятия-изготовителя;

дату изготовления (месяц и год).

1.6.1. Элементы подмостей связывают по видам элементов в пакеты проволокой по ГОСТ 3282 (со скруткой не менее двух витков) с указанием места строповки для погрузки и разгрузки.

1.6.3. Документация, входящая в комплект поставки, должна быть завернута в пакет из полиэтиленовой пленки по ГОСТ 10354 и прикреплена к подмостям способом, обеспечивающим ее сохранность, или передана потребителю при непосредственном получении им подмостей.

2. Приемка

2.1. Для проверки соответствия подмостей требованиям настоящего стандарта изготовитель должен проводить приемо-сдаточные, периодические и типовые испытания.

2.2. Приемо-сдаточным испытаниям должны подвергаться каждые подмости.

При этом проверяют:

соответствие элементов подмостей конструкторской документации;

качество сварных швов (до окраски);

контрольную сборку подмостей (при единичном и мелкосерийном производстве поштучно, а в остальных случаях — одних подмостей из каждых десяти изготовленных);

качество лакокрасочных покрытий;

комплектность и упаковку.

2.3. При неудовлетворительных результатах приемо-сдаточных испытаний изделие возвращают на доработку.

2.4. Приемо-сдаточные испытания осуществляет предприятие-изготовитель. Результаты испытаний отражают в паспорте на изделие.

2.5. Периодическим испытаниям подвергают 5 подмостей, прошедших приемо-сдаточные испытания, из 100 изготовленных, но не реже одного раза в год.

2.6. Периодические испытания должны включать:

проверку массы подмостей и геометрических размеров;

испытания подмостей на прочность и устойчивость.

2.7. Испытания на прочность и устойчивость должны быть проведены в эксплуатационном положении подмостей нагрузкой, превышающей нормативную нагрузку в 1,25 раза. Время воздействия нагрузки должно быть не менее 10 мин.

2.8. Результаты испытаний следует считать удовлетворительными, если после их проведения отсутствуют:

остаточные деформации подмостей и их элементов;

нарушения сварных швов и соединений;

2.9. При неудовлетворительных результатах испытаний проводят повторные испытания на удвоенном числе подмостей.

2.10. Если результаты испытаний будут неудовлетворительны, то испытаниям подвергают каждый комплект подмостей.

2.11. Периодические испытания проводит предприятие-изготовитель с участием, при необходимости, представителя организации-разработчика и заказчика (потребителя).

2.12. Типовые испытания проводит предприятие-изготовитель при изменении конструкции подмостей, технологии их изготовления или замене материалов по программе, согласованной с организацией-разработчиком. Объем и состав испытаний следует принимать как при периодических испытаниях.

2.13. Потребитель имеет право проводить приемку изделий на предприятии-изготовителе, соблюдая при этом правила отбора изделий и методы контроля, установленные настоящим стандартом.

3. Методы контроля

Методы контроля подмостей — по ГОСТ 24258.

4. Транспортирование и хранение

Транспортирование и хранение подмостей — по ГОСТ 24258.

5. Указания по эксплуатации

5.1. Указания по эксплуатации подмостей — по ГОСТ 24258.

5.2. Плановые и периодические осмотры подмостей следует проводить не реже одного раза в месяц.

6. Гарантии изготовителя

Гарантии изготовителя подмостей — по ГОСТ 24258.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным строительным комитетом СССР

В. П. Сухачев, А. А. Гершбейн, В. В. Баконин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 05.01.89 № 1

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Проверяем Леса, Лестницы, Стремянки и Пишем Предписание!

Приветствую, друзья! Сегодня мы идём проверять инвентарные леса, средства подмащивания, лестницы, стремянки в соответствии с «ПОТ РО 14000-005-98. Положение. Работы с повышенной опасностью. Организация проведения» (утв. Минэкономики РФ 19.02.1998 г.).

Итак, какие требования к инвентарю и приспособлениям мы можем учитывать при проведении проверки:

17.2.1. Леса и подмости, применяемые на монтажных работах, должны быть только инвентарными, изготовляться по типовым проектам и иметь паспорт завода-изготовителя.
17.2.2. Неинвентарные леса высотой не более 4 м могут быть допущены к применению лично главным инженером (техническим директором) организации в крайне исключительных случаях.
17.2.3. Настилы на лесах и подмостях должны выполняться из досок толщиной не менее 40 мм, иметь ровную поверхность с зазорами между досками не более 10 мм. Стыкование досок внахлестку допускается только по их длине при сплошном подмащивании. Концы стыкуемых досок должны быть расположены на опоре и перекрывать ее не менее чем на 200 мм в каждую сторону.
17.2.4. Настилы из досок, расположенные выше 1 м от уровня земли или перекрытия, должны быть огорожены перилами высотой не менее 1 м, состоящего из поручня, промежуточного элемента и бортовой доски, высотой не менее 150 мм. Ширина настила не менее 1 м.
17.2.5. Все леса и подмости, смонтированные для производства монтажных или наладочных работ на высоте до 4 м, должны быть приняты прорабом или мастером. Если работы производятся с лесов или подмостей высотой более 4 м, эти леса или подмости должны быть приняты по акту комиссией, назначенной главным инженером (техническим директором) организации.
17.2.6. До утверждения акта работы с лесов не допускаются.
17.2.7. Перед началом работ состояние лесов и подмостей ежедневно должно быть проверено ответственным руководителем (производителем работ).
17.2.8. Места установки и способ крепления лесов к стене здания, к сооружению и др. должны быть указаны в ППР. Крепить леса к парапетам, трубам, карнизам и балконам зданий запрещается. Для этой цели необходимы прочные и устойчивые конструкции.
17.2.9. При необходимости устройства лесов и подмостей у нагретых (горячих) поверхностей и элементов оборудования деревянные части лесов должны быть защищены от возгорания.
17.2.10. Опоры и подвески настилов должны рассчитываться с достаточным запасом, предусматривающим подъем на них максимально возможного количества работников и материалов. Допустимые нагрузки должны быть известны производителю работ и всем работникам и строго соблюдаться ими в процессе работы. Опорные стояки должны быть надежно закреплены распорами и раскосами от расшатывания.
Поверхность грунта, на которую устанавливаются леса и подмости, должна быть спланирована и утрамбована. Должен быть обеспечен также отвод с нее атмосферных осадков.
17.2.11. Леса должны иметь прочные лестницы для подъема и спуска людей и материалов. Для тяжелых материалов и деталей оборудования должны применяться подъемные устройства, связывать которые с конструкциями лесов запрещается. Проем в настиле для выхода с лестницы должен быть огражден с трех сторон. Четырехсторонние ограждения должны иметь проемы для перемещения грузов.
17.2.12. Работа на случайных подставках (ящиках, бочках и т.п.), а также с ферм, стропил и т.п. без устройства прочих подмостей с ограждениями запрещается.
17.2.13. Во избежание ударов по лесам грузом, подвешенным к крюку крана, поворот стрелы крана одновременно с подъемом груза в непосредственной близости от лесов запрещается.
При повороте стрелы крана груз должен быть поднят не менее чем на 1 м над верхним элементом лесов.
Спуск груза на настил следует производить на наименьшей скорости, плавно и без толчков.
17.2.14. Настилы и лестницы лесов и подмостей должны периодически и после окончания работы очищаться от мусора и остатков материалов. В зимнее время года настилы и стремянки следует очищать также от снега и наледи и при необходимости посыпать песком.
17.2.15. Сборка и разборка лесов должны производиться под руководством и наблюдением производителя работ с соблюдением порядка, предусмотренного проектом. До начала работ по разборке лесов высотой более 1 м производитель работ должен осмотреть подлежащие разборке конструкции и проинструктировать участвующих в разборке работников о способе и последовательности производства работ и мерах безопасности.
Доступ посторонних в зону, где производится установка или разборка лесов и подмостей, должен быть закрыт и должен быть вывешен плакат «Проход закрыт».
17.2.16. Электрические провода, расположенные ближе 5 м от металлических лесов, на время установки и разборки лесов должны быть сняты или обесточены.
17.2.17. При необходимости производства кратковременных работ на высоте более 1,5 м без подмостей (для подвешивания такелажных устройств и т.п.) или на подмостях без ограждений обязательно применение предохранительных поясов. При этом у места производства таких работ должны находиться вспомогательные работники, не занятые другими работами.
17.2.18. Предохранительные пояса должны иметь паспорта и бирки с отметкой о дате последнего испытания.
При отсутствии отметки об испытании или при наличии просроченной отметки использование предохранительных поясов запрещается.
17.2.19. Работник, производящий работу на высоте, не должен допускать падения инструмента или материалов с места производства работ.
При наличии под местом производства работ оборудования и людей и при отсутствии сплошного настила ниже места работ следует устанавливать предохранительные перекрытия.
При работе на решетчатых площадках для предотвращения падения с них инструмента и материалов должен устраиваться плотный дощатый настил.
17.2.20. При отсутствии возможности сделать козлы и настил кратковременные работы на небольшой высоте разрешается производить с приставных переносных лестниц или стремянок.
17.2.21. Площадки передвижных платформ и вышек должны быть рассчитаны на работу не менее 2 чел. и иметь перила высотой не менее 1 м и бортовую доску высотой 150 мм. Все основные элементы лесов, площадок и подмостей должны быть рассчитаны на равномерно распределенную нагрузку 2000 — 2500 Н/кв. см, а горизонтальные элементы должны быть проверены еще на сосредоточенную нагрузку в 1300 Н. Допускать перегрузку подмостей и лесов не разрешается, должны быть вывешены плакаты со схемами допустимых нагрузок.
17.2.22. Подвесные люльки разрешается применять только после их испытания статической нагрузкой, превышающей расчетную на 50%, а также динамической нагрузкой, превышающей расчетную на 10%.
17.2.23. Проходить под люльками, с которых производится работа, запрещается.
17.2.24. Устройства для подъема и спуска людей должны находиться вне опасной зоны и по возможности иметь ограждения.
17.2.25. При различных монтажных работах разрешается пользоваться инвентарными стремянками с Г-образным закрепом для работы на кровлях и световых фонарях.
17.2.26. Для устройства проходов работников или для подъема их на высоту также применяются деревянные инвентарные переносные стремянки. Уклон стремянок не должен превышать 1:3. Ширина стремянок, используемых для проходов работников, должна быть не менее 1 м при одностороннем движении и 1,5 м при двустороннем.
17.2.27. Стремянки, используемые для работы на кровлях и световых фонарях, должны иметь ширину не менее 0,6 м. Через каждые 300 — 400 мм поперек настила стремянок пришиваются планки сечением не менее 40 — 60 мм.
17.2.28. Длина деревянных приставных лестниц не должна быть более 5 м, при этом общая длина лестницы должна позволять вести работу со ступени, находящейся на расстоянии не менее 1 м от ее верхнего конца. Нижние концы деревянных приставных лестниц для обеспечения неподвижности опор должны иметь упоры в виде острых металлических шипов или резиновые наконечники, либо другие аналогичные устройства.
17.2.29. Ступени должны быть врезаны в тетивы. Не реже чем через 2 м тетивы должны скрепляться стяжными шпильками.
17.2.30. Перед эксплуатацией и через каждые 6 мес. приставные и раздвижные лестницы необходимо испытывать статической нагрузкой 2000 Н, а лестницы-стремянки — 1200 Н, приложенной к одной из ступеней в середине пролета лестницы, установленной под углом 75° к горизонтальной плоскости.
17.2.31. При необходимости выполнять работы с одновременным поддерживанием деталей (монтаж коробов или лотков) следует применять лестницы-стремянки с верхними площадками или устанавливать леса.
17.2.32. При работах на шероховатых и бетонных полах должны применяться лестницы, у которых нижние концы имеют резиновые наконечники или обиты резиной.
17.2.33. При работах на деревянных и земляных полах должны применяться лестницы, у которых нижние концы имеют стальные острия.
17.2.34. Верхние концы лестниц, приставляемых к трубопроводам, должны иметь специальные крюки для захвата за трубу.
17.2.35. Запрещается поддерживать лестницу внизу, т.к. работник, находящийся на ней при работе, может уронить инструмент или другой предмет, что может привести к травмированию находящегося внизу у лестницы работника.
17.2.36. При отсутствии возможности закрепить лестницу или при установке ее на гладких плиточных полах работы могут производиться только с разрешения ответственного руководителя (производителя) работ при условии, что у основания лестницы (как исключение из общего правила) будет поставлен работник в каске для поддержания лестницы в устойчивом положении.
17.2.37. Места установок приставных лестниц в районах движения транспорта или людей следует ограждать и охранять.
17.2.38. Исправность приставных лестниц должна проверяться в установленные для них сроки. Обнаруженные неисправности должны устраняться немедленно. Окраска деревянных лестниц допускается только прозрачными лаками для того, чтобы была видна структура дерева и легко различимы и распознаваемы дефекты и неисправности.
17.2.39. Все лестницы и лестницы-стремянки, находящиеся в эксплуатации на каждом участке, в цехе, должны находиться на учете, иметь инвентарный и порядковый номера и таблички с указанием принадлежности и т.д.

Леса стоечные приставные для строительно-монтажных работ ГОСТ-27321-87

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛЕСА СТОЕЧНЫЕ ПРИСТАВНЫЕ ДЛЯ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 27321(87)

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛЕСА СТОЕЧНЫЕ ПРИСТАВНЫЕ ДЛЯ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ ГОСТ-27321(87)

Технические условия

Demountable tubular scaffold for constructional work.

Дата введения 0 1 .01.89

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на стоечные приставные строительные леса из стальных труб, применяемые при возведении, реконструкции и ремонте зданий и сооружений для размещения рабочих и материалов непосредственно в зоне производства строительно-монтажных работ.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Леса должны удовлетворять всем требованиям ГОСТ 24258-80 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

Леса должны изготавливаться в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.

1.2. Основные параметры и размеры

1.2.1. Типы, основные параметры и размеры лесов должны соответствовать указанным в табл. 1.

Размеры, м

Нормативная поверх-ностная нагрузка,

Макси-мальная высота лесов

Минимальная ширина яруса (прохода) в свету

Мини-мальная высота яруса (прохода) в свету

Леса стоечные приставные

2000 (200), 2500 (250),

1.2.2. Устанавливают следующую структуру условного обозначения марок лесов.

Пример условного обозначения лесов стоечных приставных хомутовых с нормативным значением поверхностной нагрузки 2000 Па и максимальной высотой 60 м:

ЛСПХ 2000-60 ГОСТ 27321-87

То же, лесов стоечных приставных штыревых с нормативной поверхностной нагрузкой 2500 Па и максимальной высотой 40 м:

ЛСПШ 2500-40 ГОСТ 27321-87

1.3.1. Леса должны изготавливаться в климатическом исполнении У по ГОСТ 15150-69 при ограничении нижнего предела температуры до минус 40″С.

1.3.2. Для изготовления элементов лесов должны применяться трубы по ГОСТ 3262-75 и ГОСТ 10704-76.

1.3.3. Трубы для изготовления элементов лесов должны быть без резьбовой нарезки, прямыми, без вмятин, трещин и других дефектов, нарушающих прочность элементов.

1.3.4. Основные элементы лесов при воздействии низких температур до минус 40°С должны изготавливаться из сталей марок, указанных в табл. 2.

Несущие элементы (стойки, ригели связи)

ограждения и др.

20 по ГОСТ 1050(74;

20 по ГОСТ 1050-74;

1. По согласованию с разработчиком технической документации допускается применение сталей других марок, механические и химические свойства которых должны быть не ниже указанных в табл. 2.

2. Стали, применяемые для изготовления лесов, должны иметь ударную вязкость при температуре минус 40°С не менее 3 ( 10 5 Дж/м 2 Испытания на ударную вязкость следует производить по ГОСТ 9454-78.

1.3.5. Настил лесов должен выдерживать нагрузку, соответствующую марке лесов.

Деревянные щиты настила лесов должны изготавливаться из досок хвойных пород 2-го сорта по ГОСТ 8486-86, подвергнутых антисептической защите.

Деревянные щиты настила н бортовое ограждение настила лесов должны быть подвергнуты глубокой пропитке огнезащитным составом.

1.3.6. Срок эксплуатации лесов должен быть не менее 5 лет.

1.3.7. Леса должны иметь ограждения, исключающие возможность падения людей и различных предметов.

1.3.8. Высота перил ограждения должна быть не менее 1,1 м.

1.3.9. Перила ограждения должны выдерживать сосредоточенную статическую нагрузку 700 Н (70 кгс), приложенную посередине элемента в направлении, перпендикулярном его оси, поочередно в горизонтальной н вертикальной плоскостях.

1.3.10. Ограждение должно иметь не менее одного промежуточного горизонтального элемента или сетку.

1.3.11. Высота бортового ограждения настила лесов должна быть не менее 0,15 м.

1.3.12. Все несущие горизонтальные элементы лесов должны выдерживать сосредоточенную статическую нагрузку 1300 Н (130 кгс), приложенную посередине элемента.

1.3.13. Масса сборочных единиц лесов при ручной сборке не должна быть более 30 кг.

1.3.14. Для подъема и спуска людей леса должны быть оборудованы лестницами по ГОСТ 26887-86, расположенными на расстоянии не более 40 м друг от друга. Леса длиной менее 40 м должны быть оборудованы не менее чем двумя лестницами. Угол наклона лестниц к горизонтальной поверхности должен быть не более 60°.

1.3.15. Леса должны быть обеспечены молниезащитой по СН 305-77.

1.3.16. Сигнальная окраска лесов — по ГОСТ 12.4.026-76.

1.4.1. Леса должны поставляться комплектно. В комплект поставки входят:

комплект лесов (стойки, ригели и т. д., а также крепления к строительным конструкциям);

паспорт с инструкцией по эксплуатации.

1.4.2. По согласованию с заказчиком в комплект поставки включаются контейнеры для транспортирования и хранения лесов.

1.4.3. По согласованию с заказчиком леса могут поставляться без щитов настила.

1.4.4. Объем комплекта лесов для поставки должен быть: 500; 1000; 1500 и 2000 м 2 (площадь проекции лесов на стену здания).

1.5.1. Основные несущие элементы лесов должны иметь маркировку. Маркировку наносят способом, сохраняющим ее в течение всего срока эксплуатации лесов.

1.5.2. Маркировка должна содержать следующие данные:

товарный знак (при наличии) и наименование предприятия-изготовителя;

обозначение изделия (марка);

номер комплекта лесов;

дату изготовления (месяц, год).

1.5.3. Каждый пакет и ящик (возвратная тара) или контейнеры с элементами лесов должны иметь бирку с маркировкой. Размер бирки, расположение надписей, а также способ и материал для нанесения маркировки должны соответствовать ГОСТ 14192-77.

1:5.4. Маркировка бирки должна содержать следующие данные:

товарный знак (при наличии) и наименование предприятия-изготовителя;

обозначение изделия (марка);

номер комплекта лесов;

дату изготовления (месяц, год);

1.6.1. Элементы лесов связываются рассортированными по видам (ригели, стойки, раскосы и т.д.) в пакеты проволокой диаметром не менее 4 мм по ГОСТ 3282-74 со скруткой (не менее двух витков).

1.6.2. Мелкие детали (хомуты, анкерное крепление и т. п.) должны быть упакованы в деревянные ящики по ГОСТ 18617-83 или возвратную тару.

1.6.3. Леса, поставляемые по согласованию с заказчиком в контейнерах для их транспортировки и хранения, дополнительно не упаковывают.

1.6.4. Документация, входящая в комплект поставки, должна быть завернута и пакет из полиэтиленовой пленки по ГОСТ 10354-82 и прикреплена к комплекту лесов способом, обеспечивающим ее сохранность, или передана потребителю при непосредственном получении им комплекта лесов.

2. ПРИЕМКА

2.1. Для проверки соответствия лесов требованиям настоящего стандарта изготовитель должен проводить приемо-сдаточные и периодические испытания.

2.2. Приемо-сдаточным испытаниям должен подвергаться каждый элемент лесов поштучно.

2.3. Приемо-сдаточные испытания должны включать:

проверку качества изготовленных элементов лесов и установление их соответствия требованиям конструкторской документации;

проверку качества сварных швов;

проверку качества лакокрасочных покрытий;

проверку маркировки лесов.

2.4. Периодическим испытаниям подвергают один комплект лесов, прошедший приемо-сдаточные испытания, из 100 изготовленных, но не реже одного раза в три года.

2.5. Периодические испытания должны включать:

проверку массы лесов;

контрольную сборку лесов;

испытания лесов на прочность и устойчивость.

2.6. Испытания на прочность и устойчивость должны производиться в рабочем положении лесов. Допускается производить контрольную сборку и испытания на прочность и устойчивость на фрагменте, состоящем из минимального комплекта лесов (500 м 2 ), высотой не менее 20 м нагрузками, полностью имитирующими нагру зки, возникающие при установке лесов на максимальную высоту.

3. МЕТОДЫ КОНТРОЛЯ

3.1. Геометрические размеры лесов и их элементов проверяют рулеткой по ГОСТ 7502-80, металлической линейкой по ГОСТ 427-75, штангенциркулем по ГОСТ 166-80 или другими инструментами, обеспечивающими точность измерений до 1 мм и проверенными метрологическими организациями Госстандарта СССР в соответствии с требованиями ГОСТ 8.002-86.

3.2. Качество сварных швов проверяют визуально о соответствии с ГОСТ 3242-79.

3.3. Качество окраски определяют визуально.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Транспортирование лесов производят транспортом любого вида, обеспечивающим сохранность элементов лесов от повреждений.

4.2. Не допускается сбрасывать изделия при разгрузке, транспортирование волоком и другие действия, могущие причинить повреждения элементам конструкции.

4.3. При транспортировании и хранении пакеты и ящики могут укладываться друг на друга не более чем в три яруса.

4.4. Элементы лесов должны храниться в закрытых помещениях или под навесом на подкладках, исключающих соприкосновение с грунтом.

4.5. Леса транспортируют и хранят в соответствии с ГОСТ 15150-69 по группе условий хранения ОЖ4 (в части воздействия климатических факторов внешней среды).

5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Леса должны эксплуатироваться в соответствии с СНиП II — 4 — 80 и инструкцией по эксплуатации лесов конкретных типов.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие лесов требованиям настоящею стандарта при соблюдении потребителем условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации -12 мес со дня ввода лесов в эксплуатацию, но не позднее 6 мес со дня их поступления потребителю.

6.2. Изготовитель в течение гарантийного срока безвозмездно ремонтирует или заменяет все элементы лесов, пришедшие в негодность по его вине; замена должна производиться в течение 1 мес со дня получения уведомления.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным строительным комитетом СССР

ИСПОЛНИТЕЛИ

В. П. Сухачев (руководитель темы), А. А. Гершбейн, В. В. Баконин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 03.06.87 № 107

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ (НТД)

Ссылка на основную публикацию
Adblock
detector
