Восстановление сайлентблоков своими руками

Восстановление сайлентблоков своими руками

  • Главная ›
  • услуги и технологии ›
  • Ремонт Сайлентблоков

Производство сайлентблоков для автомобиля на заказ

Ходовая часть большинства автомобилей, выходящих из серийного производства, многие годы комплектуется сайлент-блоками, выполненными из резины илм полеуритана. Как правило, эксплуатационные характеристики этих материалов, предрешены зарания. Они неизбежно изнашиваются, оставляя производителям нишу для воспроизводства запасных частей. Обращаясь к услуге реставрация рычагов, владельцы автомобилей приходят к выводу, что чаще всего восстановительные работы сводятся к замене сильно изношенных сайлентблоков. Эти детали мы предлагаем изготовить на нашем производстве на заказ из резины или полиуретана, что Вам больше понравиться.

Преимущества перехода на реставрацию

На сегодня это действительно прогрессивное направление в автомобильной механике. Заказав полиуретановые сайлентблоки, или выполненные из армированной резины Вы получите ряд преимуществ, серьезно влияющих на качественные характеристики подвески:

  • Мягкие элементы подвески будут служить дольше. Практика использования изготовленных полиуретановых или резиновых деталей позволяет эксплуатировать автомобиль до следующего ремонта в 3-4 раза дольше, чем на элементах магазинного происхождения;
  • Повышенный срок службы сайлентблоков обеспечивает сохранение геометрических свойств подвески в целом. От этого напрямую зависит безопасность вождения. Восстановление сайлентблоков за счет изготовления новых на нашем производстве, более надежных аналогов подарит владельцу автомобиля истинный комфорт вождения.
  • Использование полимеров в соединительных узлах автомобиля повышает устойчивость к воздействию агрессивных сред. Обычную Резину такие жидкости, как бензин, дорожные реагенты, просто разъедают, резину которую используем мы не возмет ни один реагент;
  • Изготовление сайлентблоков на заказ позволяет существенно экономить за счет надежного укрепления значимых узлов автомобиля.

Какие виды полимеров и резин используются для работы в нашем произвордстве

Мы предлагаем своим клиентам производство деталей из двухкомпонентного полиуретана (эластомера) отечественных и иностранных производителей, или армрованной резины. Все зависит от того какие цели Ва приследуете. Изготовление сайлентблоков на заказ это сложный технический процесс, результатом работы которого является профессионализм наших сотрудников.
В работе мы используем надежное оборудование, которое может выпускать изделия без налаживания производственной линии. Все это в регионе вашего проживания в Москве, поэтому нет необходимости заказывать такие детали на заводе, мы все сделаем в процессе ремонта. Наше оборудование исключает «уводы» центра оси изделия, благодаря чему Наши запчасти обладают долгим ресурсом использования.

Хорошо зарекомендовавшая себя армированная резина, материал сегодня является основой для производства втулок стабилизатора, сайленетблоков опорных подушек автомобиля износа и возвратоа мы не видем уже 8 лет. Замена сайлентблоков на новые аналоги позволяет в разы снизить ударные нагрузки в месте использования на отскок уходит лишь треть направленной энергии, остальная рассеивается в виде тепловой энергии. Поэтому запчасти, выполненные из полимеров, обладают прекрасными амортизирующими свойствами.

Экономика ремонта

Все владельцы автомобилей знают не понаслышке о том что содержание средства передвижения часто превращается в серьезные мучительные расходы. Это, не говоря о времени, в течение которого вы будете лишены личного мобильного транспорта. Закажите изготовление сайлентблоков на нашем производстве, а снятие установку у наших партнеров и уже через сутки Вы получите концептуальное изделие, которым пользуются большое число автовладельцев. Время изготовления новых деталей может составлять от 1 до 5 дней, что обусловлено технологией изготовления и последующей обработки полимерных соединений. В итоге вы получаете совершенно аналогичную по цене запасную часть, превосходящую по характеристикам резиновый аналог.

Вы конечно, можетепровести восстановление сайлентблоков своими руками, но в этом случае вы точно обеспечите несоблюдение точности геометрии детали и, как следствие исключите эффективность его использования!

Как поменять сайлентблоки своими руками?

Резинометаллический шарнир, он же сайлентблок, необходим для гашения вибраций и предотвращения перемещения закрепленного узла в плоскости. Эта небольшая деталь представляет собой две металлические втулки различного диаметра. Между ними находится резина, которая гасит все вибрации и колебания подвески во время движения автомобиля. Любая втулка изнашивается, и это нормально. Давайте поговорим о том, как поменять сайлентблоки, с какими проблемами можно столкнуться в процессе и почему это лучше делать самостоятельно.

Немного информации о сайлентблоках

Для крепления подвески к кузову используются сайлентблоки. Можно крепить все элементы и без них, но в этом случае вряд ли стоит рассчитывать на комфортную езду. Так вот, сайлентблоки подвержены довольно серьезным нагрузкам. Кроме того, они находятся под воздействием дорожной соли, грязи и т. п. Да и помимо этого, резина со временем «стареет», начинает отслаиваться и уже не выполняет свою непосредственную задачу.

Оригинальные сайлентблоки, устанавливаемые на автомобиль с завода, имеют длительный ресурс работы. Они подобраны максимально грамотно. Их резина качественная и может длительное время отрабатывать без серьезных повреждений. Многие же аналоги ходят гораздо меньше, но и стоят дешевле. В зависимости от марки автомобиля оригинальный сайлентблок на иномарку обойдется примерно в 500-3 000 рублей. На отечественной классике ситуация более радужная, так как запчасти стоят намного дешевле.

Как поменять сайлентблоки ВАЗ-2106 своими силами

Первое, что необходимо сделать, — это найти изношенные сайлентблоки. Желательно обследовать всю подвеску сразу, чтобы не лезть туда через неделю в очередной раз. Дальше идем в ближайший автомагазин, покупаем необходимые сайлентблоки. Что касается инструментов, то тут нужны специальные съёмники. Если таковых у вас нет, то их тоже лучше приобрести. Стоят они всего 200-400 рублей.

Процесс выпрессовки сайлентблоков задней и передней подвески практически не отличается между собой. Ставим автомобиль на ровную поверхность, снимаем колесо и очищаем детали от ржавчины и грязи. Дальше на рычаге откручиваются гайки и с помощью съёмников выпрессовываются сайлентблоки. Дальше посадочное место очищается от ржавчины, а также его можно смазать чем-то нейтральным к резине, чтобы запрессовка шла легче.

Как поменять сайлентблоки на ВАЗ-2109 задней балки

В первую очередь необходимо определиться с производителем резинометаллических шарниров. На 2109 есть как резиновые, так и полиуретановые сайлентблоки. Последние стоят несколько дороже, но, судя по многочисленным отзывам, они более качественные и долговечные. Именно их желательно и выбрать. Кроме того, полиуретан — это такой материал, который имеет различную жесткость. Поэтому вы можете сделать подвеску своей «девятки» как более мягкой, так и жесткой.

Для начала разберемся, как поменять сайлентблоки на ВАЗ-2109 задней балки. Процесс довольно трудоемкий. Первым делом откручиваем болты на 19, которые крепят балку к кронштейну. Затем отодвигаем тягу давления тормоза от балки. Стоит заметить, что между кузовом и балкой, когда последняя опущена, лучше установить деревянный брусок. Дальше в ход идет тяжелая артиллерия. Берем в руки молоток и выбиваем сайлентблоки из балки. Посадочные места смазываем мыльным раствором и очищаем от грязи и ржавчины. Устанавливаем новые сайлентблоки и осуществляем сборку в обратном порядке.

Передняя подвеска

Сейчас давайте рассмотрим, как поменять сайлентблоки на ВАЗ-2109 на передней подвеске. Как вы уже догадались, речь пойдет о рычагах. Первые проблемы тут возникают уже тогда, когда необходимо извлечь из посадочного места старый шарнир. Сделать это непросто из-за того, что места очень мало и подлезть не всегда удается. По этой простой причине многие автомобилисты пользуются паяльной лампой, с помощью которой выжигают резину во втулке, а последнюю выбивают с помощью молотка и проставки.

Что же касается приспособления для установки, то тут практически все пользуются самодельными конструкциями. Наиболее популярная заключается в том, что берется длинный болт М12, две широкие шайбы и пара гаек. Устройство прижимается с одной стороны к шарниру, а с другой — к посадочному месту в рычаге. Закручивая гайки по резьбе ключом, сайлентблок запрессовывается. Это один из наиболее популярных и простых методов. Многие предпочитают полностью снимать рычаг. Такой подход тоже имеет место, особенно актуально, когда все сайлентблоки рычага просятся под замену.

С какими проблемами можно столкнуться?

Во время выполнения работ зачастую возникает множество неприятных моментов. К примеру, некоторые сайлентблоки никак не хотят выбиваться из посадочного места. В результате резиновую часть выжигают паяльной лампой, а металлическую втулку распиливают полотном по металлу. Многие крепежные элементы подвески прикипают до такой степени, что их приходится срезать болгаркой или высверливать. Как вы понимаете, все это занимает много времени.

Чтобы немного упростить задачу, рекомендуется взять с собой щетку по металлу и ВД-40. В некоторых случаях, не особо запущенных, очищенная от ржавчины деталь и обработанная ВД-40 довольно просто откручивается. Так как поменять сайлентблоки на ВАЗ-2109 своими руками достаточно просто, то этим, однозначно, имеет смысл заняться. Во-первых, вы сэкономите на ремонте, так как не нужно посещать СТО. Во-вторых, получите драгоценный опыт, который сможете использовать в дальнейшем. Вторая или третья самостоятельная замена будет проходить гораздо быстрее, и это уже не будет казаться таким сложным занятием.

Выбор в пользу оригинала

Оригинальные сайлентблоки рассчитаны на 100-200 тысяч километров пробега. Но на практике это далеко не так. Дело в том, что многое зависит от качества дорожного покрытия. Чем больше на дороге выбоин, тем быстрее изнашиваются резинометаллические шарниры. Еще один немаловажный момент — качество резины. Некоторые китайские сайлентблоки разваливаются уже через несколько сотен километров. Стоят они, как правило, в 3-4 раза дешевле оригинала. Но как вы понимаете, нет никакого смысла покупать такие изделия. Обусловлено это тем, что по деньгам они обойдутся дороже, так как оригинал ходит в 10 раз больше.

Подведем итоги

На ходовой части экономить не нужно. К примеру, шаровые опоры лучше также брать оригинальные или хотя бы качественные заменители. Не стоит ставить дешевые китайские, они подводят в самый неподходящий момент. Что касается сайлентблоков, то их преждевременный износ существенно увеличивает нагрузку на ходовую и понижает комфорт во время езды. Но эта проблема не является критической, все же её необходимо устранить при первой же возможности. Только когда все сайлентблоки, отбойник и изоляторы будут стоять новые, вы почувствуете настоящий комфорт при езде даже по неровной дороге.

Читать еще:  Бензопила урал 2 электрон инструкция по эксплуатации

Восстановление сайлентблока в рычаге

Услуги

Обращаем Ваше внимание на то, что указанные цены на услуги носят исключительно информационный характер и могут меняться в зависимости от марки автомобиля, его возраста и технического состояния. Не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса РФ.

Современный автомобиль – это очень сложная система, которая может работать качественно и надёжно только в случае исправности каждого элемента. На первый взгляд кажется, что сайлентблоки подвески – это незначительные и небольшие детали, однако наличие у них неисправности может не только сильно сказаться на комфортности управления автомобилем, но и снизить уровень его безопасности. Именно поэтому в случае поломки или выхода из строя сайлентблоков следует немедленно обратиться в специализированный автомобильный сервис для исправления ситуации.

Какими функциями обладают сайлентблоки?

По своей сути сайлентблок представляет собой сложную деталь в виде двух втулок, имеющих различные размеры, в качестве соединителя которых выступает специализированный элемент из резины. При этом одной из важнейших и основных задач сайлентблока рычага является гашение ударов подвески, а также вибраций, неизбежно возникающих в соединениях рычага во время движения транспортного средства. Ввиду наличия интенсивности эксплуатации резина постепенно истирается, в результате чего данный узел всё хуже выполняет свои функции. И в том случае, если вы столкнулись с подобной ситуацией, то вам следует обратиться на станцию технического обслуживания автомобилей и выполнить ремонт сайлентблоков рычага или, если необходимо, выбрать услугу под названием замена сайлентблока рычага.

Какие признаки говорят о неисправности сайлентблоков?

Основными признаками, говорящими о том, что вашему транспортному средству пора проводить ремонт сайлентблоков рычага, являются следующие факторы:

  • снижение комфортности управления автомобилем;
  • наличие у транспортного средства повышенной вибрации во время движения на высокой скорости;
  • вибрация рулевого колеса;
  • неравномерный износ покрышек транспортного средства;
  • возрастание тормозного пути автомобиля;
  • появление заносов во время выполнения поворотов.

Где выполнить восстановление сайлентблока рычага в Москве?

Московский центр по диагностике и восстановлению автомобилей в Москве Universalservice24 предлагает потенциальным клиентам услуги восстановления сайлентблоков рычагов по выгодной для владельцев автомобилей цене. Стоит отметить, что выполняя весь комплекс работ по восстановлению сайлентблоков, мы используем современное бельгийское оборудование, которое не только возвращает данному элементу всё его свойства и характеристики, но и существенно повышает уровень износостойкости. Повышение износостойкости отремонтированных сайлентблоков становится возможным благодаря тому, что в процессе проведения восстановительных работ мы используем адаптированные под эксплуатацию в российских климатических условиях расходные материалы.

Universalservice24 – профессиональный ремонт сайлентблоков рычага, доступный каждому автомобилисту

В нашей компании работают настоящие мастера своего дела, и потому ремонт сайлентблоков рычага будет выполнен с использованием современного оборудования, передовых технологий и большой инструментальной базы. Стоит сказать, что мы постарались собрать в штате собственного автосервиса настоящих профессионалов, которые имеют высокую квалификацию и обладают большим практическим опытом работы. Кроме того, для того чтобы внедрять в наш рабочий процесс современные и передовые технологии, а также использовать их при восстановлении автомобилей клиентов, все наши специалисты постоянно повышают собственную профессиональную квалификацию путём посещения специализированных курсов, семинаров и мероприятий, проводимых компаниями автопроизводителями. Использование в процессе проведения ремонта и восстановительных работ современных технологий, а также наличие в штате компании опытных специалистов с высокой квалификацией позволяет нам предоставлять гарантийные обязательства на все выполненные работы сроком на один год эксплуатации. Замена сайлентблока рычага — услуга, которую наши мастера выполняют уже много лет, так что вы можете не сомневаться, что отдаёте машину в руки опытных профессионалов.

Восстановление и замена сайлентблока рачага, стоимость в автосервисе UniversalService24

Предлагая своим потенциальным клиентам провести работы по восстановлению автомобилей, мы делаем всё возможное, чтобы ремонт и в том числе услуга по замене сайлентблоков рычага по стоимости были доступными. Для этого все работы проводятся на собственном оборудовании с использованием расходных материалов, закупаемых непосредственно у компаний производителей по минимальной оптовой цене. Такой подход, а также отсутствие накрутки цены на услуги за счёт известности нашего автосервиса у автомобилистов Москвы позволяет нам существенно снижать цены на все оказываемые услуги, в том числе и ремонт сайлентблоков рычага. Ещё одним фактором, оказывающим положительное влияние на снижение ценовой планки услуг, является отсутствие навязывания клиентам дополнительных услуг и сервисов, основной задачей которых служит повышение ценовой планки ремонтных работ. Таким образом, решив выполнить ремонт и восстановление сайлентблоков рычагов автомобиля в нашем автосервисе, вы отдаёте собственное предпочтение качественным, профессиональным услугам, обладающим привлекательной для вас цене.

Какие преимущества получает клиент, решив восстановить сайлентблок в нашем автосервисе?

  • Оперативность проведения ремонтных и восстановительных работ.
  • Использование в процессе современного профессионального оборудования и расходных материалов, адаптированных под российские климатические условия.
  • Все работы проводятся по современным технологиям специалистами, имеющими большой практический опыт работы и высокую профессиональную квалификацию.
  • Мы внимательно относимся к каждому клиенту и предлагаем ему высокий уровень сервиса.
  • На все выполненные работы клиенту предоставляются гарантийные обязательства.
  • Ремонт и восстановление сайлентблоков проводится по привлекательной для клиентов стоимости.

Как делать запрессовку сайлентблоков своими руками?

Каждый владелец автомобиля сталкивался с проблемой износа деталей ходовой автомобиля. Сайлентблоки являются важной составляющей подвески – они служат для гашения колебания от одного узла к другому. Меняют компоненты по мере износа или каждые 100 000 км. Опытные водители часто производят запрессовку сайлентблоков своими руками, так как поломка не является сложной. Каждый шофер способен заменить компоненты в домашних условиях, имея небольшой набор инструментов.

Специальные приспособления

Замена сайлентблоков производится путем выпрессовывания их из рычага подвески и запрессовывания с помощью специальных приспособлений. Набор для выпрессовки и запрессовки сайлентблоков бывает универсальным и специализированным. Первый вариант подходит для нескольких видов автомобилей, второй подбирается для каждой машины индивидуально.

Самый распространенный и простой съемник сайлентблоков состоит из:

  • 2 шайб разного размера;
  • 1 длинного стального болта;
  • 1 гайки;
  • 1 стальной трубки.

Набор для выпрессовки может быть:

  1. Механическим – состоит из резьбовых соединений, и выпрессовка осуществляется с помощью гаечного ключа.
  2. Гидравлическим – состоит из: гидронасоса, гидроцилиндра, шлангов и самого агрегата.

Можно купить один съемник или целый комплект. Технические характеристики и способы их применения указаны в инструкции.

Изготовление своими руками

Чтобы сэкономить деньги, приспособление для замены сайлентов можно сделать самому в домашних условиях из подручных средств.

Для этого необходимы следующие инструменты и материалы:

  • болт и гайка (длина и диаметр на усмотрение мастера);
  • цилиндр такого диаметра, чтобы туда поместился сайлентблок;
  • несколько шайб: одна такая, чтобы закрыла плотно цилиндр, остальные – в диаметре меньше сайлентблока.

После приготовления инвентаря необходимо:

  1. Закрыть шайбой один конец цилиндра и вставить болт.
  2. С другой стороны надеть шайбу на сайлентблок.
  3. Закрутить гайку для выпрессовки.

Способы запрессовать сайлентблоки

Существует несколько вариантов запрессовки сайлентблоков.

Вариант с тисками

Перед запрессовкой компонента необходимо наждачной бумагой очистить посадочные места от ржавчины и заусенцев. Потом смазать проушины смазкой «Литол» или жидким мылом. Сверху рычага установить деталь, на нее – специальную оправку, и с помощью тисков компонент запрессовать в гнездо.

Запрессовка с помощью пресса

Запрессовку сайлентблоков можно осуществлять с помощью пресс-съемника, которым деталь была снята. Нужно подобрать необходимую наставку для запрессовки, смазать проушину, правильно установить деталь и задавливать, периодически посматривая, чтобы компонент не пошел наперекосяк.

Приспособление для выпрессовки

Чтобы удостовериться в необходимости замены компонентов, нужно сделать визуальный осмотр резиновых деталей. Они должны быть целыми, без деформации. При раскачке авто люфта быть не должно. При движении автомобиля износ выявится стуком подвески, покачиванием кузова и неустойчивым движением авто.

Чтобы достать сайлентблок в домашних условиях, необходимо:

  1. Установить рычаг под пресс на подставку, куда будет выходить сайлентблок. Сверху поставить проставку для выдавливания втулки и выпрессовывать деталь.
  2. Используя вместо пресса тиски, по такому же методу можно выдавить сайлентблоки.
  3. Можно использовать гидравлический домкрат. Для этого предварительно понадобится сварить рамку из уголка или швеллера в виде прямоугольника, который по высоте больше домкрата. Вставить две вышеперечисленные проставки и поднимать домкрат, пока сайлентблок не выдавится в оправку. Домкрат нужно выбирать помощнее – на 10-15 тонн, т. к. подъемники на 3-5 тонн могут не помочь.
  4. В отсутствие специальных приспособлений используется самодельный или заводской пресс-съемник, который с помощью болта, шайб, гайки и двух наставок выдавливает деталь. Все эти компоненты должны быть прочными и надежными. Используя подобное приспособление, можно произвести выпрессовку без демонтажа ступицы и рычага.

Применение грубой силы

Если под рукой не оказалось ни одного из вышеперечисленных приспособлений, для выпрессовки сайлентблоков можно использовать обыкновенный молоток и отвертку или какой-нибудь толстый заточенный штырь. Его необходимо вбить между втулкой и сайлентблоком. В результате втулка детали деформируется вовнутрь, после этого можно будет вытащить резинку и выбить сайлентблок.

Можно выпрессовать деталь с помощью полотна по металлу, отвертки и молотка. Для этого нужно удалить внутреннюю втулку и полотном аккуратно, чтобы не повредить рычаг, перепилить сайлентблок. Затем с помощью отвертки вытащить деталь.

Чтобы запрессовать сайлентблок с применением грубой силы, необходимо вставить деталь в проушину, резким и сильным ударом молотка забить ее в свое посадочное место.

Недостатки этого метода:

  • сайлент криво заходит в проушину;
  • закусывает резиновые части детали;
  • от удара может повредиться рычаг или сайлентблок.

После использования этого метода компонент часто повреждается, и его нужно будет перепрессовать.

Запрессовка весом автомобиля

Многие автомобилисты запрессовывают сайленты весом собственного автомобиля.

Для этого необходимо:

  1. Под транспортное средство установить винтовой или гидравлический домкрат.
  2. Снять колесо.
  3. Рычаг с сайлентблоком установить под ступицу автомобиля.
  4. Хорошо выровнять детали и потихоньку опускать домкрат.
Читать еще:  Как сваривать алюминий аргоном

За счет веса автомобиля компонент сядет в посадочное место.

Этот способ имеет несколько недостатков:

  • неудобно использовать ступицу как пресс;
  • небезопасно;
  • трудно контролировать правильную посадку компонента.

При отсутствии съемников и тисков этот способ позволяет неплохо справиться с задачей, нужно только быть предельно осторожным и соблюдать меры безопасности.

Коротко о выпрессовке

При умении работать с инструментом замена сайлентблоков является простой задачей. Перед выполнением работы необходимо тщательно изучить алгоритм замены деталей, следовать инструкции и соблюдать правила безопасности. Замену можно производить, не снимая рычаг с машины. Способы выпрессовки зависят от места расположения сайлентблока. Лучшим и простым методом считается выдавливание детали пресс-съемником с резьбовыми соединениями.

Сайлентблоки автомобильной подвески: как они устроены и как их менять

Зачем в подвеске нужны «резинки», как понять, что они изношены и насколько трудно их поменять? Сегодня изучим немного теории и отправимся на автосервис менять сайлентблоки передних рычагов Volkswagen Polo sedan. Возможно, вы никогда не станете самостоятельно обслуживать подвеску на своей машине, зато после прочтения этой статьи вам станет понятно, какие манипуляции выполняют мастера, если в наряд-заказе значится «замена сайлентблоков».

О роли в подвеске

К ак и любой шарнир, резинометаллическое соединение выполняет две основные функции. Во-первых, оно дает определенную (в нашем случае – очень сильно ограниченную) свободу перемещения деталей относительно друг друга. Ограниченную настолько, что руками вы этот шарнир с места не сдвинете – он рассчитан на то, чтобы удерживать машину весом тонны в полторы. Во-вторых, шарнир предохраняет соединяемые детали от разрушения, гася удары и вибрации при движении по дороге.

Резинометаллические шарниры можно условно разделить на два вида – разборные и неразборные. У первых наружная обойма (металлическая втулка) отдельно, резиновая часть – отдельно. У вторых – все вместе. То есть резиновая часть с внутренней металлической втулкой зафиксирована внутри наружной втулки, тоже металлической (о способах фиксации – ниже).

Именно такой, неразборный вид РМШ принято называть сайлентблоком. Для незнакомых с английским языком на всякий случай уточним, что silent переводится как «тихий». Что вполне логично, ибо без сайлентблока детали подвески не только бы быстро разрушались от ударов, но еще и издавали бы противный лязг.

В подвеске современной машины «сайленты» используют для соединения рычагов подвески с подрамником или кузовом автомобиля, а также соединения стоек стабилизатора поперечной устойчивости с рычагом подвески или иным ее элементом.

В задней подвеске сайлентблоки используют еще и для соединения рычагов с цапфой. В передней, как нетрудно догадаться, их функцию выполняют шаровые опоры, дающие большую свободу перемещения элементов относительно друг друга и обеспечивающие поворот колес.

Кстати, подушки двигателя – тоже часто (но не всегда) конструктивно представляют из себя РМШ, которые изолируют кузов от вибраций двигателя. Впрочем, о подушках поговорим в другой статье.

Конструктивные особенности

Итак, две втулки с резиновой прослойкой – казалось бы, все элементарно. Но несложна эта конструкция только на первый взгляд. Как зафиксировать упругий элемент во втулке? Довольно очевидный способ – сильное обжатие (иначе говоря – натяг), правда, в таком случае соединение получится слишком жестким, что отразится на плавности хода.

Есть второй вариант – «склеивание» резины с металлом методом вулканизации – тут обжатия почти нет. Но в таком случае жесткость соединения уже откровенно недостаточная. Возрастает угол скручивания и перекоса (относительно продольной оси сайлентблока), что влечет за собой неблагоприятные изменения углов установки колес во время движения автомобиля. И, соответственно, ускоренный неравномерный износ шин.

Учитывая эти сложности, в конструкции современных сайлентблоков применяют комбинированную схему фиксации: одновременно обжатием (умеренной силы) и вулканизацией.

Далее, сама резиновая часть может быть сплошной, а может – с дополнительными прорезями. Возьмем, к примеру, попавший к нам «под ключ» Polo седан. На нем задний сайлентблок рычага передней подвески (как раз типа МакФерсон) установлен вертикально и в его резиновой части имеются вырезы.

Зачем они нужны? Чтобы ограничить перемещение рычага в продольном направлении, жесткость втулки должна быть максимальна; но нам не нужна максимальная жесткость при перемещении рычага в вертикальной плоскости (при наезде на препятствие, например). Для соблюдения этих свойств, говоря упрощенно, удалили лишнюю резину. Втулка обеспечивает достойную плавность хода и жесткую фиксацию рычага в продольном направлении одновременно.

Последующее развитие инженерной мысли привело к созданию плавающих и скользящих сайлентблоков, и снова ради повышения плавности хода.

Volkswagen Passat B5 в конце 90-х «прославился» сложностью и дороговизной подвески, и в том числе — плавающими сайлентблоками

Устройство шарнира значительно усложнилось, появились дополнительные элементы: промежуточная втулка (пластиковая), торцовые шайбы, долговечный смазочный материал и боковые уплотнители. Как всегда, усложнение привело к удорожанию. Уплотнения изнашиваются, смазка вытекает, сайлентблоки скрипят, а новые стоят дорого. Как-нибудь мы еще вернемся к плавающим «сайлентам», когда к нам в ремзону попадет машина с такими шарнирами. Сегодня ограничимся обычными.

Крепеж сайлентблоков

Существует несколько вариантов установки сайлентблоков в рычаги подвески. Пожалуй, один из самых распространенных – это запрессовка «сайлента» со своей внешней втулкой в проушину рычага. Удерживается он там за счет силы трения. Такая конструкция предполагает гашение ударных разнонаправленных нагрузок и виброизоляцию. Ремонт элементарен. Молотком выбил старый, запрессовал новый.

Если же рычаг в подвеске выполняет роль направляющего или нагрузка на него воздействует в каком-то одном направлении или плоскости, то внешняя втулка сайлентблоку вообще не нужна. В таких случаях применяют сайлентблок с небольшими буртиками с торца упругого элемента, который благополучно запрессовывают непосредственно в проушину рычага. Любая тяга или штанга, если таковые предусмотрены конструктивно, в задней подвеске крепятся к кузову или подвеске именно через «сайленты» такого типа.

Ну и, наконец, тренд последних лет – интегрированные сайлентблоки, где роль внешней втулки выполняет проушина самого рычага, а внутри нее запрессован упругий элемент. Ярко выраженного инженерного смысла в такой конструкции мало (в отличие, скажем, от интегрированных шаровых опор), тут производитель по большей части увеличивает прибыльность торговли оригинальными запчастями. Потому что вне заводских условий запрессовать новую «резинку» внутрь старого рычага достаточно качественно невозможно, нужно менять рычаг в сборе (заплатив немалую сумму).

Конечно, неоригинальных упругих элементов на рынке запчастей хватает, но срок службы их ожидаемо невелик – это временное решение. «Колхозные» резинки просто выдавливает из проушин.

Комбинация сайлентблоков в подвеске

Устанавливаться резинометаллические шарниры могут на одном рычаге и в вертикальной, и горизонтальной плоскостях. На распространенных подвесках типа МакФерсон с одним нижним рычагом (с каждой стороны), воспринимающим все удары от дороги, как раз применена такая комбинированная схема. Если же подвеска, скажем, с двумя поперечными рычагами, то, вероятней всего, в каждом из них сайлентблоки будут установлены только в горизонтальной плоскости. Это касается и почти всех многорычажных подвесок.

Если же говорить о конструкции, то в зависимости от характера нагрузок на одном автомобиле могут применяться несколько видов шарниров. Например, если это развальный рычаг в задней подвеске, который не несет толком никакой нагрузки, кроме продольных усилий, то нет смысла устанавливать в него дорогой «сайлент», достаточно запрессовать в его проушину сайлентблока без наружного кольца, и все. Если же это сайлентблок подрамника (опять же задней подвески), то здесь обычной втулкой не обойтись. Придется сконструировать предмет нашего обсуждения так, чтобы в продольном направлении подрамник даже не шелохнулся, но имел возможность изолировать кузов автомобиля от ударов, приходящих через подвеску от дороги.

Каучук или полиуретан?

В большинстве случаев упругий элемент сайлентблока изготовлен на основе каучука. Как правило, чем больше этого драгоценного материала, тем лучше характеристики сайлентблоков. Но имеются альтернативы.

Просвещенные читатели наверняка вспомнят синтетический полиуретан, из которого обычно делают неоригинальные сайлентблоки, и они пользуются определенной популярностью.

Несомненный плюс этого материала – долговечность, полиуретановые сайлентблоки можно не менять годами. Но на этом перечень достоинств исчерпывается.

Перефразируя известную рекламу, «не все полиуретаны одинаково полезны», и есть составы, которые просто невозможно надежно «привулканизировать» упругой частью к металлической, а обжимать полиуретан нельзя, он и так жесткий. Шарниры с «начинкой» из неподходящего полиуретана просто разваливаются через 40–50 тысяч километров (а то и раньше), так как упругий материал отслаивается от поверхности втулки.

И даже если состав подобран грамотно, остается проблема жесткости полиуретана. Как правило, после установки такого «неоригинала» не только ухудшится плавность хода, но и нарушится эластокинематика подвески – характер изменения положения колес под воздействием продольных и боковых сил. Иначе говоря – может пропасть «подруливающий» эффект задней подвески, который присутствует на множестве современных машин, начиная с совершившего маленькую революцию управляемости в С-классе Ford Focus первого поколения.

Срок службы

Если усреднить, то срок службы сайлентблоков составляет около 100 тысяч километров. Впрочем, тут все зависит не только от качества деталей, но также от состояния дорог, конструкции подвески, условий хранения машины и соблюдения технических требований при установке «сайлентов».

Часто бывает, что уже через два года или 30–40 тыс. километров пробега от подвески начинает доноситься характерный стук, скромно намекающий на то, что пора ехать на СТО. Вообще, на сайлентблоки, как и на шаровые опоры, необходимо обращать внимание каждый раз, когда автомобиль встает на подъемник или смотровую яму. Вовремя выявленный разрыв упругого элемента позволит вам спокойно, а не в авральном режиме подобрать и приобрести запчасть. Не говоря уже о том, что сами рычаги прослужат долго, если «резинки» меняются вовремя и втулки не бьются друг о друга.

Трудности замены

Самой большой головной болью при замене сайлентблоков может стать их прикипание к рычагу. Тот, кто хоть раз в жизни менял эту деталь на рычагах отечественной классики, порой вздрагивает, вспоминая свои потуги при попытке снятия «сайлентов». Сначала специальным съемником, потом с помощью лома, а потом… с помощью болгарки. Последняя зачастую побеждала в этой борьбе. Именно поэтому при установке новой детали ее наружную обойму рекомендуют смазывать.

Читать еще:  Как правильно пользоваться сваркой видео

Пример замены сайлентблоков рычагов передней подвески

Наш подопытный Volkswagen Polo sedan проехал 125 тысяч километров. При очередной замене моторного масла было выявлено плачевное, но не критическое состояние сайлентблоков рычагов передней подвески. Учитывая наличие на складе станции оригинальных запчастей на столь распространенную модель, замену решили выполнить незамедлительно. Передняя подвеска здесь – вышеупомянутый МакФерсон, то есть «сайленты» – в двух плоскостях, вертикальной и горизонтальной.

Итак, автомобиль на подъемнике, механик во всеоружии. Первым делом выкрутили болты крепления рычага к подрамнику подвески, после чего отвернули элемент крепления и отсоединили рычаг с шаровой опорой от поворотного кулака.

Проблем с откручиванием не возникло, поэтому следующим этапом стал процесс извлечения рычага из подрамника. Вроде бы ничего сложного, но задний сайлентблок установлен в подрамник довольно плотно, потому за помощью пришлось обратиться к фомке. И этот этап пройден.

Повторили все те немногие операции с рычагом противоположной стороны автомобиля. Теперь извлекаем старое и ненужное. Так как сайлентблоки «приговорены», просто выбиваем их, использовав подходящий инструмент вместе с молотком, не заботясь об их сохранности.

Извлекаем из упаковки новые блестящие сайлентблоки и – прямиком на пресс. Для запрессовки горизонтально установленного сайлентблока понадобятся специальные оправки подходящего диаметра. Если нет оправок, подойдут металлические втулки, опять же подходящего диаметра. Одну необходимо подставить под рычаг, и она должны быть по диаметру больше наружной обоймы сайлентблока, это опорная оправка. Вторая – такого же диаметра, как наружная обойма, так как усилие от пресса прикладывать допускается только к ней.

И не забываем смазывать наружную обойму! Вы же не хотите потом возиться с болгаркой?

При запрессовке следим за тем, чтобы сайлентблок не перекосился. Запрессовываем до момента, когда торцы внутренней втулки будут расположены симметрично относительно торцов проушины рычага.

Переходим к вертикально устанавливаемому сайлентблоку, он расположен в задней части рычага. Выполняем все те же операции, только с одной оговоркой: на резиновой части «сайлента» нанесена метка, которую необходимо совместить с меткой на рычаге. Это важный момент, несоблюдение которого может привести к скорейшему выходу из строя недавно установленной «резинки».

Задний сайлентблок устанавливается в проушину рычага тоже симметрично. Однако напомню, что если соберетесь самостоятельно заменить сайлентблоки на своей машине, то сначала изучите руководство по ремонту. Иногда конструкторы предусматривают и асимметричную установку сайлентблоков.

После запрессовки сайлентблоков во второй рычаг монтируем их обратно на автомобиль. Процесс установки рычага выполняется в последовательности, обратной снятию, и особых замечаний именно в нашем случае не предусматривает. Единственный совет: окончательно дотянуть элементы крепления рычага к подрамнику необходимо на нагруженной подвеске, когда автомобиль снят с подъемника и стоит на земле.

Восстановление сайлентблоков своими руками

Восстановление рычагов подвески, восстановление шаровых опор, восстановление подрамника, восстановление задней балки, восстановление сайлентблоков, восстановление подушек двигателя.

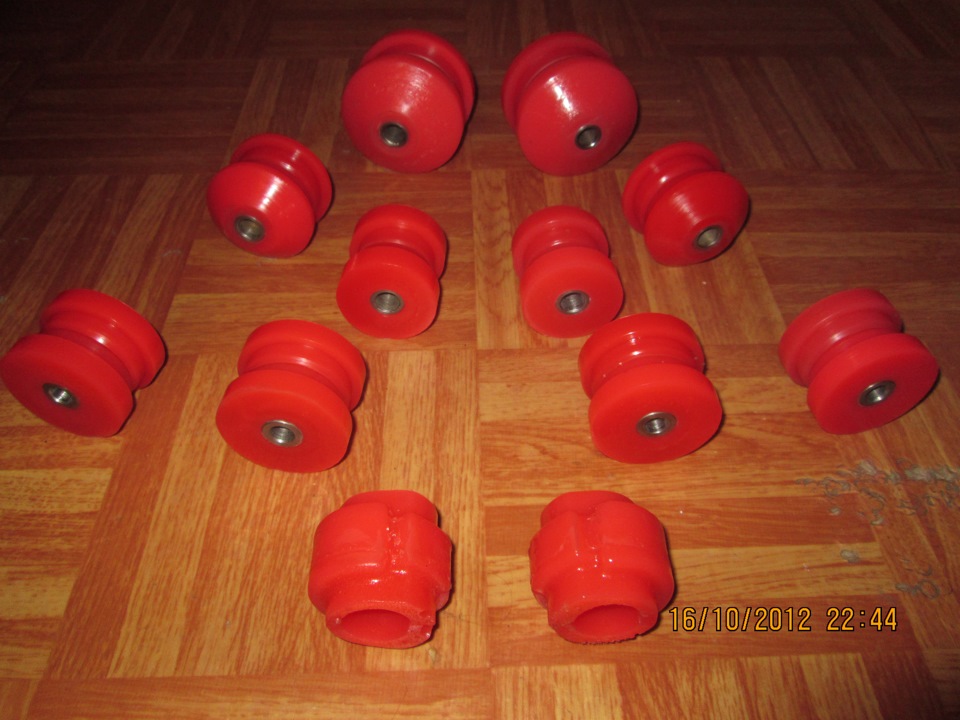

Изготовление из полиуретана втулок стабилизатора, рессорных втулок, подушек ДВС. Полиуретановые сайлентблоки.
Восстановление стоек тяг стабилизатора (ресурс 100 тыс. км.)
Применение в подвеске автомобиля полиуретановых деталей повышает срок эксплуатации рычагов автомобиля в 3-5 раз по сравнению с обычной подвеской. Полиуретановая подвеска предназначена для работы в условиях больших нагрузок.

Хочу вам рассказать о своем опыте по восстановлению подвески в Минске!

Направлением по восстановлению рычагов и сайлентблоков подвески занимаюсь уже более трех лет. Начинал сразу на авто друзей, набивал шишки, ошибок много было, но со временем приобрел опыт и навыки. Сейчас могу определить необходимую твердость полиуретана глядя на сайлентблок и его принцип работы в подвеске ( способ замера твердости прибором, конечно, еще ни кто не отменял, но берется на 5 единиц мягче от оригинала резиновой детали по Шору).
Много мифов существует о полиуретане:
1. Восстановление подвески путем замены обычной резины на полиуретан делает подвеску жестче, ДА, это верно (поставив новые сайленты после разбитых, они тоже меняют жесткость), но управляемость не сравнится ни с чем.
2.Да, полиуретан скрипит, но в правильном исполнении детали с канавками для смазки и ПРАВИЛЬНЫМИ натягами — НЕТ. (ГАРАНТИРОВАННО).
3. Есть еще вопрос о том, что он дубеет на морозе! Да, полиуретан дубеет имеяя систему TDI (более дешевая), 2-компонентная система, на 5 единиц по Шору минимум. Я работаю с системой MDI ( максимум на 2 единици при температуре -25).
4. И тд. и т.п. Кому очень интересно про полиуретан могу рассказать много интересного, задавайте вопросы.

Основная проблема находящихся в продаже резиновых сайлентов, это их низкая стоимость, за которой гонятся все торгаши, дабы сорвать куш! Отсюда азиаты нас и закидывают подвеской на популярные автомобили за бросовые цены. Проблема в том, что примеси входящие в резиновые сайленты, доходят до 80%. УЖАС.
Еще проблема резины — это ее старение при взаимодействие с озоном.
Резина очень хорошего качества стоит порой дороже полиуретана.

Когда я рассматривал направление по восстановлению рычагов подвески, столкнулся в живую с каталогами японцев с альтернативой перевода машины на полиуретановую подвеску. Американцы уже многие годы имеют практически весь перечень подвески для своих авто из полиуретана.

А еще есть люди любящие и восстанавливающие раритетные автомобили, мопеды, мотоциклы, у которых нет возможности найти оригинальные запчасти. По этой причине они приходят и получают достойную и 100% замену оригиналу того же цвета и жесткости.

Хочу вам рассказать о своем опыте по восстановлению подвески в Минске!

Направлением по восстановлению рычагов и сайлентблоков подвески занимаюсь уже более трех лет. Начинал сразу на авто друзей, набивал шишки, ошибок много было, но со временем приобрел опыт и навыки. Сейчас могу определить необходимую твердость полиуретана глядя на сайлентблок и его принцип работы в подвеске. Замер твердости исходного сайлентблока производится прибором, твердость же конечного продукта определяется исходя из различных свойств полиуретана и резины.

Не так давно восстанавливал подвеску на Chevrolet Equinox.

  • Главная ›
  • услуги и технологии ›
  • Ремонт Сайлентблоков

Производство сайлентблоков для автомобиля на заказ

Ходовая часть большинства автомобилей, выходящих из серийного производства, многие годы комплектуется сайлент-блоками, выполненными из резины илм полеуритана. Как правило, эксплуатационные характеристики этих материалов, предрешены зарания. Они неизбежно изнашиваются, оставляя производителям нишу для воспроизводства запасных частей. Обращаясь к услуге реставрация рычагов, владельцы автомобилей приходят к выводу, что чаще всего восстановительные работы сводятся к замене сильно изношенных сайлентблоков. Эти детали мы предлагаем изготовить на нашем производстве на заказ из резины или полиуретана, что Вам больше понравиться.

Преимущества перехода на реставрацию

На сегодня это действительно прогрессивное направление в автомобильной механике. Заказав полиуретановые сайлентблоки, или выполненные из армированной резины Вы получите ряд преимуществ, серьезно влияющих на качественные характеристики подвески:

  • Мягкие элементы подвески будут служить дольше. Практика использования изготовленных полиуретановых или резиновых деталей позволяет эксплуатировать автомобиль до следующего ремонта в 3-4 раза дольше, чем на элементах магазинного происхождения;
  • Повышенный срок службы сайлентблоков обеспечивает сохранение геометрических свойств подвески в целом. От этого напрямую зависит безопасность вождения. Восстановление сайлентблоков за счет изготовления новых на нашем производстве, более надежных аналогов подарит владельцу автомобиля истинный комфорт вождения.
  • Использование полимеров в соединительных узлах автомобиля повышает устойчивость к воздействию агрессивных сред. Обычную Резину такие жидкости, как бензин, дорожные реагенты, просто разъедают, резину которую используем мы не возмет ни один реагент;
  • Изготовление сайлентблоков на заказ позволяет существенно экономить за счет надежного укрепления значимых узлов автомобиля.

Какие виды полимеров и резин используются для работы в нашем произвордстве

Мы предлагаем своим клиентам производство деталей из двухкомпонентного полиуретана (эластомера) отечественных и иностранных производителей, или армрованной резины. Все зависит от того какие цели Ва приследуете. Изготовление сайлентблоков на заказ это сложный технический процесс, результатом работы которого является профессионализм наших сотрудников.
В работе мы используем надежное оборудование, которое может выпускать изделия без налаживания производственной линии. Все это в регионе вашего проживания в Москве, поэтому нет необходимости заказывать такие детали на заводе, мы все сделаем в процессе ремонта. Наше оборудование исключает «уводы» центра оси изделия, благодаря чему Наши запчасти обладают долгим ресурсом использования.

Хорошо зарекомендовавшая себя армированная резина, материал сегодня является основой для производства втулок стабилизатора, сайленетблоков опорных подушек автомобиля износа и возвратоа мы не видем уже 8 лет. Замена сайлентблоков на новые аналоги позволяет в разы снизить ударные нагрузки в месте использования на отскок уходит лишь треть направленной энергии, остальная рассеивается в виде тепловой энергии. Поэтому запчасти, выполненные из полимеров, обладают прекрасными амортизирующими свойствами.

Экономика ремонта

Все владельцы автомобилей знают не понаслышке о том что содержание средства передвижения часто превращается в серьезные мучительные расходы. Это, не говоря о времени, в течение которого вы будете лишены личного мобильного транспорта. Закажите изготовление сайлентблоков на нашем производстве, а снятие установку у наших партнеров и уже через сутки Вы получите концептуальное изделие, которым пользуются большое число автовладельцев. Время изготовления новых деталей может составлять от 1 до 5 дней, что обусловлено технологией изготовления и последующей обработки полимерных соединений. В итоге вы получаете совершенно аналогичную по цене запасную часть, превосходящую по характеристикам резиновый аналог.

Вы конечно, можетепровести восстановление сайлентблоков своими руками, но в этом случае вы точно обеспечите несоблюдение точности геометрии детали и, как следствие исключите эффективность его использования!

Ссылка на основную публикацию
Adblock
detector
