Устройство горелок для полуавтоматической сварки

Горелка сварочная для полуавтомата

Время чтения: 4 минуты

Для работы со сварочным полуавтоматом вам понадобится газовый баллон и, конечно, горелка. С помощью горелки в сварочную зону поступает не только защитный газ, но и присадочная проволока. За счет продуманной конструкции подача газа и проволоки осуществляется именно в том режиме, который нужен для выполнения ваших работ.

В этой статье мы расскажем, что собой представляет горелка, как она выглядит, из чего состоит, как ее выбрать и использовать. Эта статья для новичков, только начавших свое изучение полуавтоматической сварки.

Общая информация

Горелка для полуавтомата обычно поставляется в комплекте со сварочным аппаратом и используется для подачи защитного газа с присадочной проволокой в сварочную зону. Ниже вы можете видеть схематичное устройство горелки. Оно может несколько отличаться в зависимости от модели и производителя, но суть останется неизменной.

Большинство моделей состоит из основы, изоляционного кольца, держателя проволоки. Также есть токопроводящие наконечники и сопло для полуавтоматической сварки.

Кстати, чаще всего из строя выходят именно наконечники и газовое сопло. Эти детали фактически являются расходниками и нуждаются в частой замене. Все дело в высоких температурах. Сопло и наконечник способны какое-то время противостоять им, но в конечном итоге выходят из строя. Иногда страдает держатель проволоки, так же из-за высоких температур. Принимайте это во внимание. Если вовремя не заменить, например, наконечник, то у сварочной проволоки просто не будет возможности подачи в сварочную зону.

Как выбрать

Недостаточно выбрать один лишь полуавтомат, чтобы получить достойное качество швов. Важно также правильно подбирать комплектующие. Современные производители предлагают десятки разнообразных горелок, поэтому новичку порой трудно выбрать среди большого ассортимента. Мы решили облегчить вам задачу и рассказать об основных критериях, на которые нужно обращать внимание при выборе горелки.

Обратите внимание на токовую нагрузку (подбирается исходя из характеристик полуавтомата), длину рукава (чем длиннее, тем дальше вы сможете уйти от сварочного аппарата при работе), тип охлаждения (может быть воздушным и водяным; воздушного достаточно для домашней сварки) и тип подключения. О последнем расскажем подробнее.

Горелку можно подключить с помощью штекера или с помощью так называемого евроразъема. Штекер дешевле и чаще используется, но из-за него приходится увеличивать длину рукава. Евроразъем можно встретить на профессиональных аппаратах, он нужен для быстрого и простого подключения.

Также обратите внимание на вес горелки, из каких материалов она сделана и насколько она устойчива к высоким температурам. Чем легче и компактнее горелка, тем дольше она служит.

Как использовать

Итак, горелка сварочная выбрана и куплена. Что дальше? А дальше необходимо ее использовать. И использовать правильно. Да, здесь тоже есть несколько ключевых правил. Соблюдайте их, чтобы добиться достойного качества швов. Мы расскажем о последовательности работ.

Перед использованием горелки подготовьте металл. Его нужно тщательно очистить от загрязнений и коррозии. Зафиксируйте детали, чтобы ваши руки были свободны в процессе работы. детали можно зафиксировать с помощью струбцин.

Раскрутите вентиль на газовом баллоне и подождите несколько секунд. Затем найдите сопло для сварочного полуавтомата на горелке и поднесите к нему открытое пламя. Одновременно откройте подачу газа из баллона. Но ни в коем случае ни наоборот. Чтобы открыть подачу газа нажмите на рукоятку, она находится на горелке.

После этих манипуляций и горелки должно появиться пламя. Но его еще нельзя использовать. Нужно отрегулировать. Здесь все делается на глаз. Пламя не должно быть слишком сильным или слишком слабым. Следите, чтобы пламя горело равномерно. Правильная настройка придет с опытом. Не расстраивайтесь, если с первого раза не можете отрегулировать пламя так, как вам нужно.

Нагрейте стыки с помощью горелки. Нагревайте равномерно, не делая лишних движений. На этом этапе тоже важен опыт, поскольку вы на глаз определяете скорость движения горелки относительно стыка. Следите за цветом металла и запоминайте результат, который у вас получается. Так вы сможете в дальнейшем анализировать свои ошибки.

Сварите металл в соответствии с выбранной вами технологией. После сварки не нужно сразу выключать подачу газа. Подождите несколько секунд и нажмите рычаг на горелке, чтобы прекратить подачу газа. Это нужно для того, чтобы сварочная зона не окислилась от кислорода. Закрутите обратно вентиль на баллоне.

Вместо заключения

Это все, что вам необходимо знать о сварочной горелке. С помощью этой небольшой статьи вы сможете подобрать горелку для своих работ и грамотно ее использовать. Конечно, в каждом типе работ есть свои нюансы, но общих рекомендаций вполне достаточно для более-менее достойного результата. Желаем удачи в работе!

0)history.back()» style=»text-decoration:none; font-size:12px; font-stretch:expanded;font-weight:bold»> ◄Назад

Полуавтоматическая сварка (MIG/MAG)

Полуавтоматическая сварка отличается от ручной ду­говой сварки тем, что механизируется подача электродной проволоки в сварочную зону, а остальные операции процесса сварки выполняются сварщиком вручную. Для этого современная промышленность выпускает целую се­рию сварочных полуавтоматов, при помощи которых вы­полняют дуговую сварку в среде защитных газов. Их раз­рабатывают с использованием унифицированных узлов, что позволяет с наименьшими затратами выполнить на­ладку на сварку требуемых изделий. К таким унифициро­ванным узлам относятся прижимные и направляющие устройства, подающие механизмы, узлы, осуществляю­щие подъем и перемещение, а также механизмы автома­тической подачи присадочной проволоки. Полуавтоматы могут быть нескольких видов:

  • для сварки сплошной стальной проволокой;
  • для сварки сплошной алюминиевой проволокой;
  • для сварки сплошной стальной и алюминиевой про­волоками;
  • для сварки сплошной стальной или алюминиевой порошковой проволоками.

Кроме того, полуавтоматы могут различаться по спо­собу охлаждения горелки, регулировкой скорости подачи проволоки и методикой ее подачи и по конструктивным особенностям. При помощи этого универсального обору­дования обеспечивается сварка практически всех трудно­доступных мест с высоким качеством защиты сварочной ванны и дуги. Поэтому до 70% сварочных работ выполня­ется полуавтоматами. Различают полуавтоматы по марки­ровке. Первые две буквы в маркировке обозначают тип обо­рудования и способ сварки: «ПШ» — полуавтомат шлан­говый, «УД» — установка для дуговой сварки. При помощи третьей буквы в маркировке указывают на способ защиты сварочной дуги: «Г» — газовая, «Ф» — флюсовая. Первая цифра, проставленная после буквенного ин­декса, указывает величину сварочного тока (в сотнях ам­пер), а последующие цифры обозначают конкретную мо­дификацию изделия. И наконец, буквенный символ, проставленный после цифрового, обозначает климатическое исполнение полуавтомата: «У» — для эксплуатации в рай­онах с умеренным климатом; «ХЛ» — в районах с холод­ным климатом; «Т» — тропическое исполнение.

Принципиальная схема полуавтоматической установ­ки представлена на рис. Как правило, в комплект ус­тановки входят: выпрямитель — источник питания сва­рочной дуги; подающее устройство, предназначенное для подачи электродной проволоки в зону сварки; газовый клапан, предназначенный для снижения давления защит­ного газа, находящегося в специальном баллоне.

Подающее устройство сварочной проволоки может быть толкающего, тянущего и универсального типа. Как правило, оно состоит из следующих основных узлов: элек­тродвигателя, планетарной головки, блока управления, катушки с проволокой, электропневматического газово­го клапана.

Заслуживают внимания новые безредукторные конст­рукции подающих механизмов серии «Интермигмаг» с пульсирующей подачей проволоки, являющие­ся модификацией известного механизма «Изаплан». Со­стоит такой механизм из планетарной головки, корпус которой закреплен на полом валу электродвигателя по­стоянного тока. Укрепленные на ползунах подающие ро­лики прижимаются к сварочной проволоке и обкатываются вокруг нее при вращении якоря двигателя. Так как оси роликов расположены под углом 30-40° к оси прово­локи, это усилие разлагается на две составляющие — зак­ручивающее и осевое. Осевое усилие обеспечивает подачу проволоки, закручивающее — ее движение по шлангу. Скорость подачи проволоки регулируется изменением частоты вращения ротора двигателя постоянного тока.

При помощи подающего устройства обеспечивается последовательность включения исполнительных органов сварочного полуавтомата, необходимая скорость подачи сварочной проволоки, выбор рабочего режима сварки и т.д. Стабилизация выходных параметров источника пита­ния совместно со стабилизацией скорости подачи элект­родной проволоки позволяет получить сварные соедине­ния высокого качества.

Горелка является одним из важных узлов сварочного полуавтомата. Она предназначена для направления в зону сварочной дуги электродной проволоки, защитного газа или флюса. С помощью горелки возбуждается сварочная дуга, осуществляется формирование и направление струи защитного газа. Конструкции сварочных горелок унифи­цированы в соответствии с технологическими требова­ниями. Рукоятка горелки должна быть прочной и удобной в работе, поэтому ее изготавливают в форме, позволяющей обхват рукой сварщика. Для управления сварочным процессом и защиты руки сварщика от ожогов на рукоят­ке устанавливается предохранительный щиток и пуско­вая кнопка. Самыми распространенными являются руко­ятки круглой или овальной формы.

Токоведущая направляющая трубка соединяет токопровод с токосъемным наконечником. Конструкция труб­ки определяется сечением токоведущей части и необхо­димостью подвода защитного газа. По своему конструк­тивному исполнению направляющие трубки должны соответствовать требованиям гибкости и достаточной проводимости. Поэтому токопроводы изготавливают из мягкого провода, заключенного в изоляционную оболоч­ку, внутренний диаметр которой выбран таким образом, чтобы по нему можно было пропускать защитный газ или охлаждающую воду. Направляющие каналы токопровода служат для подачи электродной проволоки к сварочной горелке. Они представляют собой металлическую спираль, на которую надета стальная стягивающая оплетка и изо­ляционная трубка. Спираль может быть одно- или двухзаходной.

Читать еще:  Как проштробить бетонную стену под проводку перфоратором

Наиболее ответственной частью горелки является ее сопло, представляющее собой токопроводящий наконеч­ник. Эта деталь горелки работает в условиях высокой тем­пературы и механического воздействия подающейся сва­рочной проволоки. Поэтому наконечник быстро изнаши­вается и требует замены. Для снижения изнашиваемости наконечника его хромируют, полируют или изготавлива­ют из твердых составов на медно-вольфрамовой основе. При больших сварочных токах, достигающих более 315 А, применяют принудительное охлаждение наконечника.

Применяют два типа наконечников: с поджимным контактом и без поджимного контакта. Поджимной кон­такт применяется при сварке тонкими электродными проволоками диаметром 0,8-1,2 мм. Простейшей горел­кой могут служить две медные трубки, вставленные друг в друга с зазором, по которому защитный газ подается в сопло. Для сварки в стесненных условиях используют сменные горелки различной длины. Технические характе­ристики унифицированных горелок типа ГДПГ для меха­низированной сварки плавящимся электродом приведе­ны в табл.

Тип горелкиНоминаль­ный сварочный ток,
А
ø электрод­ной про­волоки,
мм
Габариты горелки, мм
ДПГ-101-8УЗ1600,8-1,22254x60x1130,45
ГДПГ-101-9УЗ1600,8-1,21
ГДПГ-Ю1-10УЗ1600,8-1,22
ГДПГ-102-УЗ1601,2-1,620,6
ГДПГ-301-6У43151,2-1,43266x50x125
ГДПГ-301-7У43150,8-1,41
ГДПГ-301-8У43151,2-1,43
ГДПГ-302-У43151,6-2,020,7
ГДПГ-501-4У45001,6-2,03268x90x125
ГДПГ-603-У46301,6-2,53

Горелки для ручной дуговой сварки неплавящимся электродом состоят из корпуса, сменной цанги, сменно­го наконечника, колпачка, вентиля, предназначенного для пуска, регулирования и подачи защитного газа, ру­коятки, резинового рукава и газоподводящего кабеля. Го­релка снабжена сменными цангами, позволяющими зак­реплять вольфрамовые электроды различных диаметров. Как правило, такие горелки имеют водяное охлаждение.

Кроме перечисленного оборудования в комплект сва­рочного поста входит осушитель, редуктор с манометра­ми или расходомерами для точной дозировки газа и отсекатель газа.

Универсальные полуавтоматы позволяют выполнить быструю переналадку без существенных трудовых и мате­риальных затрат. К универсальным полуавтоматам отно­сят прежде всего модель, применяемую для сварки в среде углекислого газа сплошной или порошко­вой проволокой. У всех полуавтоматов подача электродной проволоки осуще­ствляется по пустотелому шлангу, поэтому они именуются шлан­говыми полуавтоматами.

Схематично полуавтомат для сварки в среде защитного газа состоит из следующих основных составные частей — сменная газо­вая горелка, подающий механизм, шланг подачи электродной про­волоки, кассеты для хранения проволоки, газового шланга, блока управления, источника питания, провода цепи управления, газо­вой аппаратуры, кабеля.

Мы часто упоминаем о сварочной горелке. Вкратце объясним ее устройство. Для этого обратимся к рисунку. Горелка предназна­чена для подачи в зону горения электродной проволоки и защитно­го газа.

Рукоятка сварочной горелки должна быть прочной и удобной для работы. С этой целью ее изготавливают из литьевого изоляци­онного материала. На рукоятке размещены предохранительный щиток и пусковая кнопка. Наиболее ответственными элементами сварочной горелки являются сопло и наконечник, подводящий ток.

1 . Сварочная проволока
2. Газовое сопло
3. Токоподводящий мундштук
4. Корпус горелки
5. Рукоять горелки
6. Механизм подачи проволоки
7. Атмосфера защитного газа
8. Сварочная дуга
9. Сварочная ванна

Схема полуавтомата для сварки в защитных газах.

Сопло горелки — на нем из-за высокой температуры посто­янно возникает налипание расплавленного металла. Чтобы устра­нить это, металлическое сопло хромируют или полируют. Есть и другой выход — сопло изготавливают из керамического материа­ла. В случае, если сварочный ток достигает значения 315 А и выше, применяется дополнительное охлаждение сопла горелки. Пе­риодичность смены горелки — через каждые полгода.

Наконечники для подачи тока изготавливаются из меди с гарантированным сроком работы — от 5 до 10 часов непрерывной работы. Если наконечник изготовлен из бронзы,-то срок его служ­бы еще меньше. Изготавливаемые в последнее время медно-гра-фитовые наконечники имеют тоже малый срок службы, но лучше обеспечивают контакт и гарантируют хорошее скольжение, что важно при сварке алюминиевой проволокой. Только наконечник на медно-вольфрамовой основе обеспечивает более длительную работу без замены.

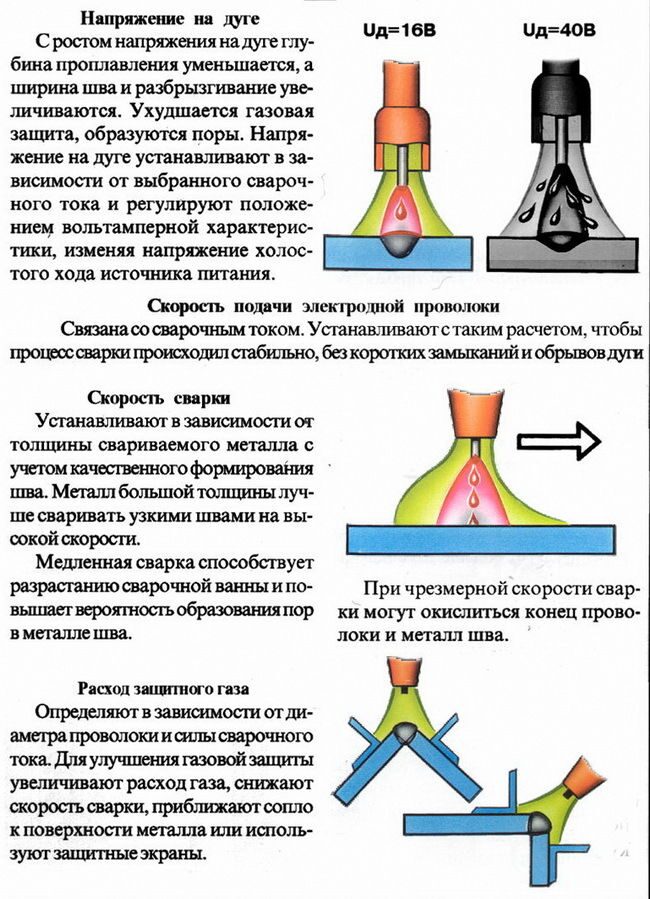

Режимы полуавтоматической сварки

Любые консультации по сварке:
8 (495) 471-08-19
8 (495) 639-13-18

Горелка для сварочного полуавтомата

Сварщик, производя сварочные работы сварочным инвертором или полуавтоматом, делает одинаковые движения. Но в отличие от держателя для электродов, полуавтоматы имеют горелку достаточно сложную по конструкции. Горелка для сварочного полуавтомата подбирается под тип сварки MIG или MAG. И от правильного выбора зависит производительность, безопасность и утомляемость работника, который производит сварочные работы в течение половины рабочего времени.

Горелки для полуавтоматов можно отнести к расходным материалам, потому что срок их эксплуатирования не превышает полугода. Но и для такого срока необходима смена быстро выходящих из строя элементов.

Принцип работы

Идущая в комплекте газовая горелка для полуавтомата – это исполнительное устройство для получения сварочного шва в среде защитного газа.

Газовая горелка для полуавтомата

Принцип работы следующий:

  • Горелка помещается к основному металлу на расстояние образования дуги.
  • Перед началом розжига дуги за несколько секунд в сварочную зону подается защитный газ.
  • Напряжение подается на токоподводящий наконечник, а соответственно и на электродную проволоку.
  • В сварочной дуге электродная проволока плавится и каплями с потоком газа попадает в сварочную ванну.
  • При перемещении горелки вдоль соединяемых элементов образуется сварной шов.
  • Среда защитного газа обеспечивает получение качественного и чистого шва.

Во время проведения сварных работ элементы горелки подвергаются воздействию высоких температур. Особенно страдают газовое сопло, токоподводящий наконечник и электродный держатель, также именуемый диффузором и газорассекателем.

Устройство горелки для полуавтомата

  • основа горелки;
  • изоляционное кольцо;
  • электродный держатель;
  • токоподводящий наконечник;
  • газовое сопло.

Выход из строя, например, токоподводящего наконечника, препятствует подаче сварочной проволоки для заполнения ванны.

Конструкция горелки

Производителей сварочного оборудования много, но устройство горелки одинаково для всех. Отличаются они между собой материалами, размерами, критической температурой и мощностью, механизмами подачи защитной среды (газа, флюса).

Рассматривая конструкцию горелки, стоит отметить, что основными элементами являются:

  • сопло;
  • держатель;
  • наконечник;
  • втулка изоляционная;
  • основа с рукояткой.

Наконечники и сопла горелок изготавливаются из различных материалов, поэтому срок их службы различен. Широко используется медь, но и от ее качества зависит длительность работы. Для увеличения срока эксплуатации сопла изготавливают из вольфрама. Но при этом возрастает цена. Среднее время работы таких наконечников и сопел составляет 200 часов.

Из-за частой смены расходных материалов данные элементы изготавливаются быстросменными, чтобы сварщик в короткий срок мог их заменить своими руками.

Рукоятка изготавливается из термостойкого изоляционного материала, защищающего сварщика от воздействия электрического тока. На рукоятке располагается кнопка, включающая подачу защитного газа перед розжигом дуги.

Рукоятка соединяется со сварочным аппаратом посредством подающего рукава, в котором воедино собраны:

  • питающий кабель;
  • витой канал подачи проволоки;
  • канал подачи защитных материалов;
  • контур охлаждения;
  • разъем соединения с аппаратом и механизмами подачи.

Стандартизованная длина рукава начинается от 2,5 м и достигает 7 м. Длина зависит от места и типа выполняемых работ. Чтобы добраться до сварного шва на высоте без подъема аппарата рукав должен быть максимальной длины.

Но стоит помнить, что излишки, сложенные на полу кольцами при прохождении по ним напряжения работают как индуктивные катушки и сильно нагреваются. Вследствие чего может возникнуть короткое замыкание.

Разновидности горелок для сварочного полуавтомата

Производители предлагают множество моделей горелок для полуавтоматов. Их характеристики можно описать следующим образом:

  • токовая нагрузка;
  • длина рукава;
  • тип охлаждения:
    1. воздушный;
    2. водяной;
  • тип управления:
    1. кнопочный;
    2. вентильный;
    3. универсальный;
  • способу подключения:
    1. штекером;
    2. евроразъемом.

Штекерное подключение к аппарату влечет за собой увеличение размера рукава, так как каждый источник подключается по отдельности. Соединение евроразъемом облегчает подключение, но оно используется на дорогом профессиональном и полупрофессиональном оборудовании, в котором все каналы собраны в один корпус.

Самодельная газовая горелка

Для сварочных полуавтоматов подбираются из следующих критериев:

  • допустимая нагрузка по току;
  • корпус должен быть изготовлен из пластика стойкого к механическим повреждениям;
  • эргономичность корпуса;
  • стойкость оболочки рукава к воздействию низкими температурами и абразивом;
  • малый размер;
  • минимальный вес.

Профессионалы предпочитают подбирать газовую горелку не по характеристикам сварочного полуавтомата, а по несколько сниженному значению сварочного тока. Связано это с тем, что работа производится не на постоянной основе.

Производители ведут расчет стойкости горелок по непрерывной работе в течение 10 минут, чего не делает ни один сварщик. Поэтому если на аппарате максимальным значением является 400А, то для горелки мощности в 300А будет вполне достаточно.

Расчет ведется по максимальной температуре, при которой возможно разрушение ручки или рукава. Поэтому в продаже можно встретить полуавтоматы, оснащенные горелками с 60% ПВ и даже ниже.

Читать еще:  Что изготовить на токарном станке для продажи

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Устройство и принцип работы горелки для сварочного полуавтомата

Для прочного соединения металлических деталей с применением присадка, кроме баллонов со сжатым газом, обязательно понадобится горелка для полуавтомата, при помощи которой в зону соединения расплавленных кромок заготовки доставляются защитное облако из газа и присадочная проволока. Режим подачи напрямую зависит от интенсивности сварочных работ, а опытный исполнитель всегда в курсе — какие параметры надо установить на оборудовании перед началом процесса.

Характерные особенности

Идущая в комплекте полуавтоматическая горелка — это, по сути, исполнительное изделие со сложной конструкцией, предназначенное для получения качественного шовного соединения под защитой газа. Относится такое оборудование к расходному классу, т. к. многие детали в конструкции имеют небольшой срок службы — при бережной эксплуатации средний срок службы не превышает 6 месяцев.

Основными отличиями является то, что в изделии присутствует индивидуальная система охлаждения, а также канал для подачи присадочной проволоки. С помощью такой горелки исполнитель может сваривать металлы в труднодоступных местах. Наконечники для горелок делаются из таких металлов или материалов как медь, вольфрам или бронза, сплав меди и графита.

Принцип работы

Он состоит из следующих пунктов:

  1. Изделие подносят к детали на расстояние, достаточное для возбуждения сварочной дуги.
  2. За секунды до воспламенения подается защитный газ.
  3. Электрический ток подается к специальному наконечнику и заготовке.
  4. От температуры дуги проволока плавится и под облаком защитного газа попадает в сварочную ванну.
  5. Исполнитель плавными движениями перемещает горелку, формируя сварочный шов.
  6. Газ не дает молекулам воздуха окислить шовное соединение.
  7. Во время работы детали изделия находятся в зоне действия высоких температур.

Как видим из последнего пункта, сильному износу подвергаются сопло, электродный держатель или газорассекатель и токопроводящий наконечник.

Нюансы конструкции

Горелка для сварки полуавтоматом поставляется в комплекте с агрегатом и служит для подачи припоя и защитного облака из газа в сварочную ванну.

Комплектация такая: полая рукоять, изоляционная втулка и шайба, держатель для проволоки, токопроводящий наконечник, сопло с рассекателем. Большим нагрузкам подвергаются наконечник и сопло, которые являются расходными деталями и подлежат частой замене из-за воздействия высокой температуры.

Основные параметры изделия

Сварочная горелка MIG/MAG для полуавтоматического оборудования выпускается разными производителями, но все основные характеристики практически идентичные:

  • нагрузка по применяемому току;
  • длина шланга;
  • вариант охлаждения — при помощи воздуха или воды;
  • управление — с помощью кнопок, вентиля или универсальный вариант;
  • способ подключения — штекерный или европейского вида.

Применение штекера увеличивает диаметр рукава, потому что подключение каждого источника производится отдельно. Евроразъемы применяются только на дорогом профессиональном оборудовании, когда все каналы объединяются в одном корпусе. Опытные сварщики подбирают горелки по значению тока, т. к. работы выполняются не в постоянном режиме, а с остановками для остывания дорогостоящего оборудования.

Производители при разработке горелок рассчитывают стойкость изделия на основании устойчивой работы в течение 10 минут, но на практике этого не делается. Если на агрегате обозначена максимальная сила тока в 400А, то идеальным вариантом использования будет горелка с номиналом в 300А.

Компоненты для инвертора

Горелка для инвертора мало чем отличается от других аналогичных изделий, обеспечивая подключение постоянного тока любой полярности. При выборе надо обратить внимание на продолжительность работы в непрерывном режиме при токах прямой полярности. Например, горелка марки SRT-26V предназначена для аргонодуговой сварки и подходит для соединения разных сортов стали.

Ее используют для сварки трубопроводов и когда необходимо получить красивый внешний вид шовного соединения. При этом горелка подключается к минусу на инверторе, а подводящий рукав — к редуктору газового баллона. Подача защитного газа регулируется вентилем на держателе изделия.

Обращение в бытовых условиях

Сегодня газовая сварка уже не считается сложным вариантом соединения металлов и практикуется в частном хозяйстве многими пользователями. Нужно помнить, что при организации подобного вида работ в домашних условиях надо неукоснительно выполнять особые требования безопасности.

Прежде всего, проверяется герметичность каналов подвода рабочих газов, затем визуально осматривается горелка — особое внимание обращают на состояние наконечника.

Газовые баллоны нельзя переносить вручную, а следует перевозить на специальной тележке с мягким ходом (на надувных колесах), хранить емкости надо в железном ящике, снабженным надежным запором, чтобы исключить доступ посторонних, особенно любопытных детей младшего возраста. Нельзя проводить работы с аналогичным оборудованием рядом с легко воспламеняющимися и горючими веществами.

Основы безопасности

Представляем перечень требований при работе с полуавтоматическим оборудованием:

  1. Исполнитель обязан до начала работ проверить исправность системы запуска.
  2. Источник питания и ящик аппарата должны иметь надежное заземление.
  3. Первым включается рубильник или пускатель магнитного типа, а затем уже аппаратный ящик. Отключение питания производится в обратной последовательности.
  4. Все соединения подводящих шлангов должны быть герметичными.
  5. Опираться, тем более садиться или ставить посторонние предметы на оборудование запрещается.
  6. Намотка на бобину проволоки производится самостоятельно только после прохождения специального обучения с обязательной записью в книгу инструктажа.
  7. После окончания работ в первую очередь отключается подача газа и воды для охлаждения, затем надо обесточить аппаратуру.
  8. О замеченных неполадках оборудования доложить бригадиру или мастеру и без указаний руководства оборудование не включать.
  9. Устранять любые неисправности самостоятельно исполнителю запрещено.

Обслуживанием различного оборудования в цеху занимается бригада ремонтников — только они могут ремонтировать и настраивать аппаратуру.

Техническое обслуживание

Все горелки для сварочного полуавтомата требуют регулярного визуального осмотра и профилактических работ по выявлению недостатков, например, сопло подвергается воздействию брызг расплавленного металла, которые нужно удалять постоянно после окончания сварки. Делают это механическим способом, в результате чего остаются микротрещины, срок службы у детали не более 6 месяцев.

Все контактные элементы работают в режиме КРЗ, поэтому иногда частично выгорают, а это приводит к понижению основных характеристик, поэтому требуется периодическая зачистка, а при выгорании — полная замена. Назначенный срок эксплуатации составляет не более 200 часов непрерывной эксплуатации, поэтому запасные контакты идут в комплекте с новым изделием.

Советы по экономии

Горелка для работы на полуавтомате выбирается в зависимости от объема и сложности будущих работ. Рукоятка — удобная для удерживания одной рукой и небольшой массы. При этом надо помнить о таких нюансах:

  1. Надо выбирать изделия с меньшими значениями сварочного тока, чем указаны на оборудовании, т. к. производители указывают максимум температуры, выше которых рукоятка или рукав выходит из строя, но само изделие сохраняет все функциональные возможности.
  2. Эксплуатация рассчитана на стопроцентные нагрузки, а на практике такого режима не существует.

Как уже говорилось выше, для нормального использования достаточно изделия с силой тока в 300 ампер, потому что вы платите меньше, но создаете оптимальные условия для нормальной работы горелки.

Выводы

Теперь вы знаете, что это такое горелка для полуавтомата и ее основные тактико-технические данные. Надо только помнить, что при выборе аналогичного оборудования нужно придерживаться советов и рекомендаций профессиональных сварщиков, которые были озвучены в этой статье.

Сварочная горелка для полуавтоматов: бренды, использование

При проведении сварочных работ помимо самого аппарата играет большую роль сварочная горелка для полуавтоматов. От ее параметров зависит и скорость работы и ее качество, кроме того сама горелка является часто изнашиваемой, но одновременно дорогостоящей частью. А это влияет на окупаемость и экономическую целесообразность именно таких сварочных работ.

Общая информация

Сварочная горелка для полуавтоматов применяется как для MIG, так и MAG сварки. Ее предназначение — доставка к месту сварки сварочной проволоки и защитного газа. Кроме этого именно через горелку осуществляется подача тока (второй контакт аналогичен контакту при использовании инверторной сварки электродами).

Аббревиатуры MIG/MAG означают следующее:

1. MIG — расшифровывается на английском как Metal Inert Gas, сварка производящаяся в инертном газе. Часто это аргон или гелий. В горелке для сварочного полуавтомата mig-типа выгодно использовать их смесь с углекислым газом. Его обычно добавляют от 2 до 20 процентов.

2. MAG — расшифровывается как Metal Active Gas, то есть — в активном газе. Чаще всего это оксид углерода. Очень эффективно при работе со сталью, но имеет недостаток — сильное брызгообразование.

По своему устройству сварочная горелка для полуавтоматов состоит из трех частей:

  1. Собственно сама горелка
  2. Сварочный рукав — соединяет горелку с аппаратом и обеспечивает подачу проволоки, газа, охлаждающего агента и тока
  3. Соединительное устройство — может быть как единым (евроразъем), так и раздельным — штекеры для проволоки, тока и так далее каждый отдельно. В любом случае для фиксации используются накидные гайки.

Устройство горелки аналогично у всех производителей. Она состоит из:

  1. Сопло (наиболее расходная часть, часто изготавливается из медных сплавов)
  2. Втулка (представляет собой термостойкий и токонепроводящий полый цилиндр, помещаемый внутрь сопла)
  3. Контактная трубка (охватывает диффузор и по ней подается защитный газ)
  4. Диффузор (часто называется газорассекателем, именно через него в рабочую зону подается сварочная проволока, он имеет сменные насадки под разные ее диаметры)
  5. Горловина (соединяет детали No1-4 с собственно подающим рукавом, выполняет механическую и термическую защиту сварщика)
  6. Ручка горелки (в ней расположена кнопка управления работой сварочного аппарата, от удобства ее формы зависит качество шва и утомляемость при длительной работе)
Читать еще:  Как сделать кованый станок

Как выбрать

Выбирая горелку для сварочного полуавтомата нужно прежде всего учитывать тип планируемых работ и их длительность. Если работа предполагается непродолжительная и в простых условиях, то излишним будет приобретать дорогостоящие полупрофессиональные и профессиональные модели.

По этим же причинам не стоит выбирать и варианты горелки для сварочного полуавтомата большой длины с евроразъемом. Они окажутся не так удобны как ожидалось и окупятся весьма нескоро. Плюс стоимость неизбежно заменяемых деталей такой горелки превышает в несколько раз цену аналогичных для штекерных и более компактных вариантов.

Кроме описанных выше следует учитывать и другие факторы, влияющие на работу со сварочным полуавтоматом:

  • Возможный вес устройства — если работа предполагается стационарно в оборудованной мастерской или цехе, то данный показатель не критичен. В случае же эксплуатации в мобильном варианте и стесненных условиях — вес должен быть минимальным как самого аппарата, так и горелки.
  • Габаритные размеры — не стоит гнаться за большой длиной сварочного рукава. Он должен соответствовать задачам и месту работы. При избыточной длине возможны трудности с его размещением и сохранением целостности.
  • Прочность и износостойкость — как процесс самой сварки, так и сопутствующие ему операции с металлом могут привести к повреждению сварочной горелки (чаще всего ее части — сварочного рукава). Это нужно учитывать при выборе модели.

Если работа будет вестись в агрессивных условиях, то лишняя прочность горелке не помешает. Кроме того сама горелка должна осуществлять защиту сварщика от неизбежного нагрева и поражения электрическим током. Гибкость сварочного рукава не должна идти в разрез с его прочностью — даже при работе в стационарных условиях горелка весьма активно перемещается.

  • Удобство корпуса и крепления — чаще всего это называют эргономичностью. Нужно помнить, что сварщик работает горелкой не менее трех часов в день, а часто и по 4-5 часов. Все это время он держит горелку. От ее удобства зависит качество шва и количество времени затрачиваемого на сопутствующие операции — осмотр и очистка, смена прогоревших деталей.

Как использовать

Для эффективного использования сварочной горелки рекомендуется проводить предварительную настройку на пробных кусках металла с толщиной аналогичной тому, с котором будет вестись работа. В обоих случаях нужно следовать простому алгоритму действий:

  • Зачистить место будущего соединения с помощью стальной щетки и угловой шлифмашины. При необходимости — сформировать оптимальные края деталей.
  • Подобрать сварочную проволоку оптимальной толщины для данных деталей. Если толщина деталей находится между2 и 10 мм, то проволока также должна выбираться из диапазона 1-1.5 мм .
  • Выставить на аппарате нужную силу тока. Она может колебаться от 100 до 260 ампер .
  • Отрегулировать скорость подачи проволоки. Минимальное рекомендуемое значение — 140 метров в час , а максимальное — 550 .
  • Настроить скорость подачи газа в рабочую зону. Это делается экспериментально. Либо же с помощью встроенных программ в самом сварочном аппарате (синергетический режим).

  • Тщательно проверить прочность и герметичность всех соединений и контактов. Проконтролировать положение сварочного рукава (он не должен сильно изгибаться или лежать кольцами!).

Обзор моделей

На российском рынке представлены модели как отечественных, так и иностранных производителей. Все они делятся на две большие группы — с евроразъемом и со штекерным соединением. В любом случае рекомендуется выбирать горелку того же производителя, что и аппарата полуавтоматической сварки. Так будет меньше вероятность неожиданных поломок из-за разницы в устройствах и несовместимости.

Наибольшей популярностью пользуются модели следующих производителей:

Выбирая горелку не стоит стремиться покупать ту, номинальная сила тока которой равна силе тока аппарата. Стоит брать горелку, чей показатель на 50-100 ампер меньше. Это серьезно сэкономит средства, так как максимальный ток практически никогда не используется и самое главное — при его превышении горелка вовсе не плавиться в руках сварщика, а тем более не пропускает ток. Так что и о безопасности в этом случае нет нужды беспокоиться.

Грамотно выбираем горелку для полуавтоматической сварки

Для сварочных работ, в которых используются аппараты полуавтоматического типа, необходим газовый баллон и горелка.

Последняя является достаточно важным элементом сварочных работ, ведь она подает в сварочную зону и защитный газ, и присадочную проволоку, причем подает в оптимальном для вашего вида работ режиме.

Достигается это с помощью продуманной конструкции. В нашей статье мы расскажем о конструкции этого устройства, как его выбрать и с ним работать.

Статья предназначена скорее для начинающих сварщиков, не имеющих достаточного опыта в полуавтоматической сварке.

Устройство

Мы уже знаем, что горелка – это устройство для подачи в сварочную зону присадочной проволоки и защитного газа. Ниже показано, как она устроена. Возможны незначительные различия в разных моделях, но основные принципы работы неизменны.

Основными деталями устройства являются основа, держатель проволоки, изоляционное кольцо, сопло для автоматической сварки и токопроводящие наконечники.

Эти детали чаще всего выходят из строя и нуждаются в замене, поэтому их считают расходными материалами для сварки. Срок их службы обычно недолог из-за высоких температур в рабочей области, противостоять которым долгое время эти детали не в силах.

Также из-за высоких температур может выйти из строя держатель проволоки. Это надо иметь в виду при подготовке к сварочным работам. Иметь в запасе эти детали будет нелишним, чтобы избежать неожиданностей.

При выходе из строя, например, наконечника, и отсутствии запасного – сварку придется прервать из-за невозможности подачи проволоки в рабочую зону.

Выбор горелки для сварочных работ

Для получения хорошего результата при проведении сварочных работ большое значение имеет выбор аппарата и компонентов для сварки. Выбор на рынке велик, и новичку иногда трудно сориентироваться.

Мы расскажем вам, на что необходимо обращать внимание в первую очередь. Одной из важнейших характеристик горелки является токовая нагрузка.

Здесь мы должны отталкиваться от характеристик нашего сварочного аппарата. Тип охлаждения также может отличаться. Оно может быть водяным и воздушным.

Воздушного, обычно, хватает для сварки в домашних условиях. Также необходимо обратить внимание на длину рукава. От этого зависит свобода вашего перемещения во время сварочных работ. У разных моделей может отличаться тип подключения.

Кроме встроенных в аппарат горелок существует два вида их подключения – с помощью штекера и евроразъема. Чаще можно встретить подключение с помощью штекера, однако это подключение требует увеличения длины рукава.

Профессиональные аппараты, как правило, оборудованы евроразъемами. Подключение в этом случае простое и быстрое.

Выбирая горелку, обратите внимание на ее легкость и компактность, а также на то, из каких материалов она сделана и насколько эти материалы устойчивы к высоким температурам.

Использование

Правильно подобранная для вашего вида работ горелка – это всего лишь полдела. Не менее важна ее правильная эксплуатация.

Используя это устройство, очень важно соблюдать несколько ключевых правил. Только в случае их соблюдения можно быть уверенным в результате.

При выполнении сварочных работ важно соблюдать правильную последовательность. Перед работой надо подготовить свариваемые детали. Их подготовка заключается в очистке от коррозии и загрязнения. Затем детали надо зафиксировать.

Обычно это делается при помощи струбцин. Затем откручиваем вентиль газового баллона, несколько секунд ждем. После этого подносим открытое пламя к соплу и одновременно открываем подачу газа рычагом на рукоятке.

Делаем следующий шаг — прогреваем горелкой стыки. Делать это необходимо равномерно и плавно, без резких движений. При этом необходимо следить за цветом металла и правильно регулировать скорость перемещения относительно стыков.

Это умение также приходит с опытом, поэтому при первых работах важно запоминать и анализировать свои ошибки.

Теперь можно приступить к свариванию металла по выбранной вами технологии. После завершения работ не спешите сразу отключать подачу газа, подождите несколько секунд и только после этого нажмите рычаг подачи газа на горелке.

Эта пауза предотвратит окисление сварочной зоны. Затем вентилем перекройте подачу газа из баллона. Работа завершена.

Заключение

В этой статье мы постарались предоставить вам наиболее важную информацию по выбору и применению газовой горелки.

В каждой конкретной работе, естественно, существуют свои детали, однако надеемся, что с основными принципами мы вас ознакомили. Желаем вам успехов в работе!

Ссылка на основную публикацию
Adblock
detector
