Наконец то я полностью завершил очередной этап оснащения гаража всякими полезняшками, а именно сделал сварочный стол. Да еще и не совсем простой, но обо всем по порядку!

Итак, что же такое сварочный стол в моем понимании и зачем он мне понадобился: сварочный стол это некая металлическая поверхность, обладающая высокой жесткостью, прочностью и электропроводностью. Нужен он для сборки любых сварных конструкций, при этом его прочность и жесткость позволяют фиксировать детали напрямую на него, а электропроводность дает дополнительную гибкость касаемо технологии сварки — иногда удобно массу прицепить к столу, а не к детали. Поскольку я не планирую заниматься сварочными работами на постоянной основе, а собираюсь варить эпизодически, то делать полноценный стационарный стол я посчитал излишним. Себе я сконструировал откидную конструкцию, которая крепится одной стороной к стене и в сложенном состоянии занимает минимум места.

Основой конструкции служит столешница, сваренная из профильной трубы 30х30х2мм и зашитая холоднокатаным стальным листом толщиной 2.5мм. Размеры столешницы в чистоте 1450х750мм.
Каркас выглядит вот так:

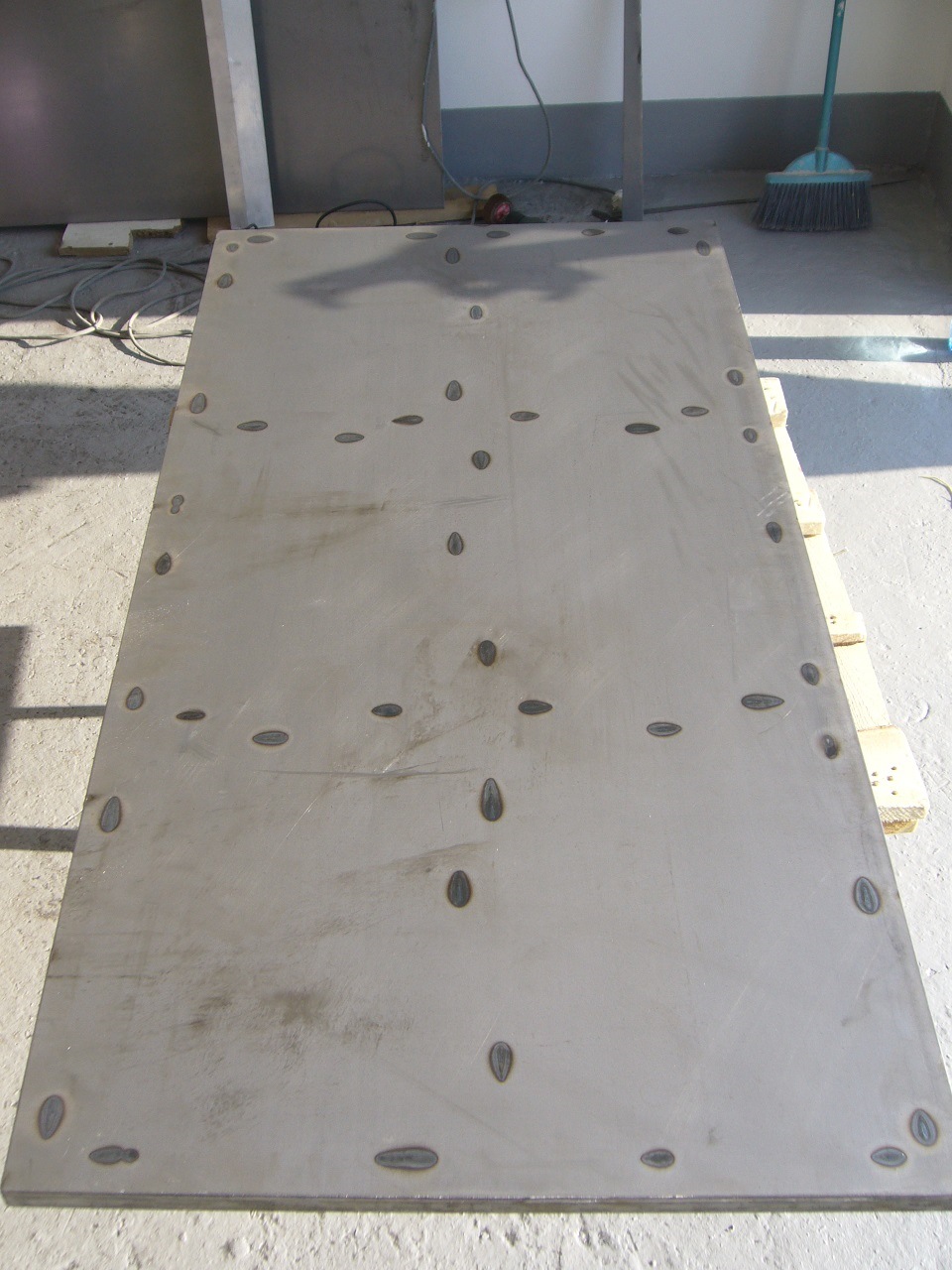

Готовая столешница так:

У меня рама получилась чуточку не ровная, и я ее поправил, поскакав на ней десять минут примерно таким способом:

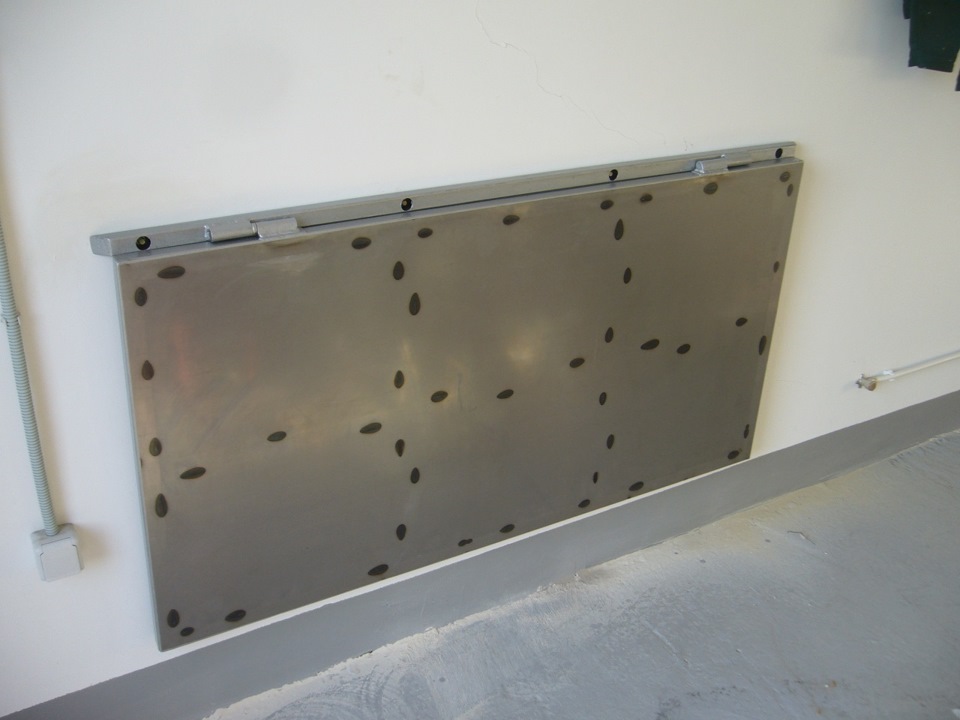

Готовая столешница подвешивается к стене с помощью балки, изготовленной из той же трубы 30х30х2мм. В трубе были просверлены отверстия под анкера и для доступа инструмента к гайкам, а так же я заварил торцы для более привлекательного эстетического вида и большей жесткости конструкции. После применения напильника железка выглядела так:

Непосредственно шарнир подвеса образован парой гаражных петель каплеобразного сечения. Для корректной работы шарнира на столешницу и силовую балку были наварены усилители из стали 2.5мм, выглядело это все так:

Столешница совместно с балкой была окрашена моей любимой краской Хаммерайт с «молотковой» структурой и совершенно случайно попала в тон к полам 🙂 Навеску на анкера я выполнял, как водится, в одиночестве и чуть не родил стаю ёжиков — в сборе конструкция весит поболее 50кг, и вешать в одно лицо такую тяжесть на 4 анкера весьма неудобно. Однако, я справился и получил такую картину:

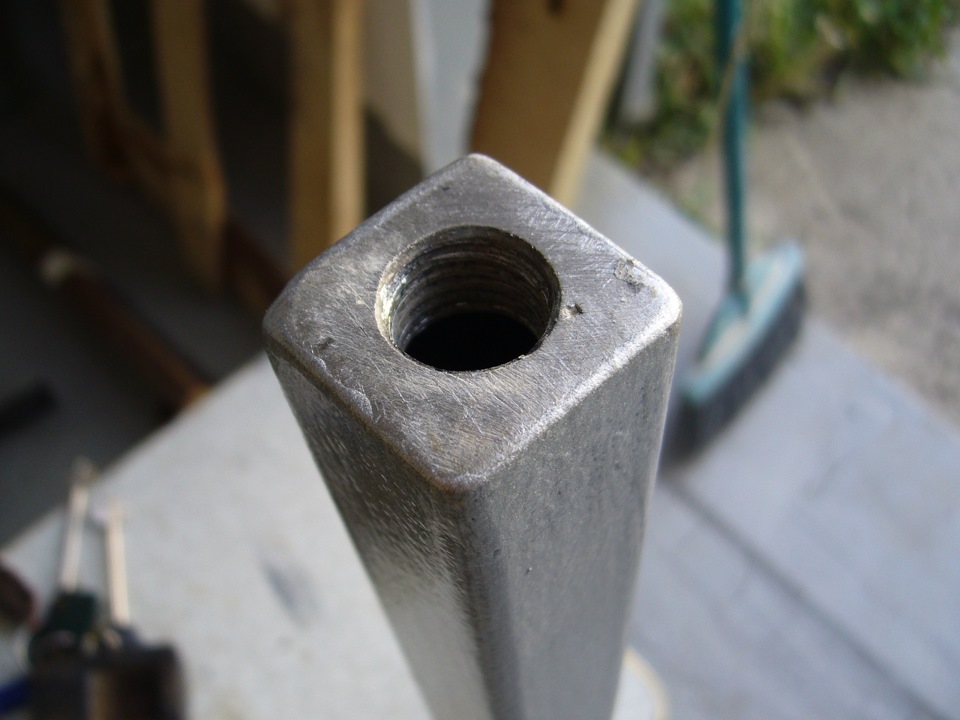

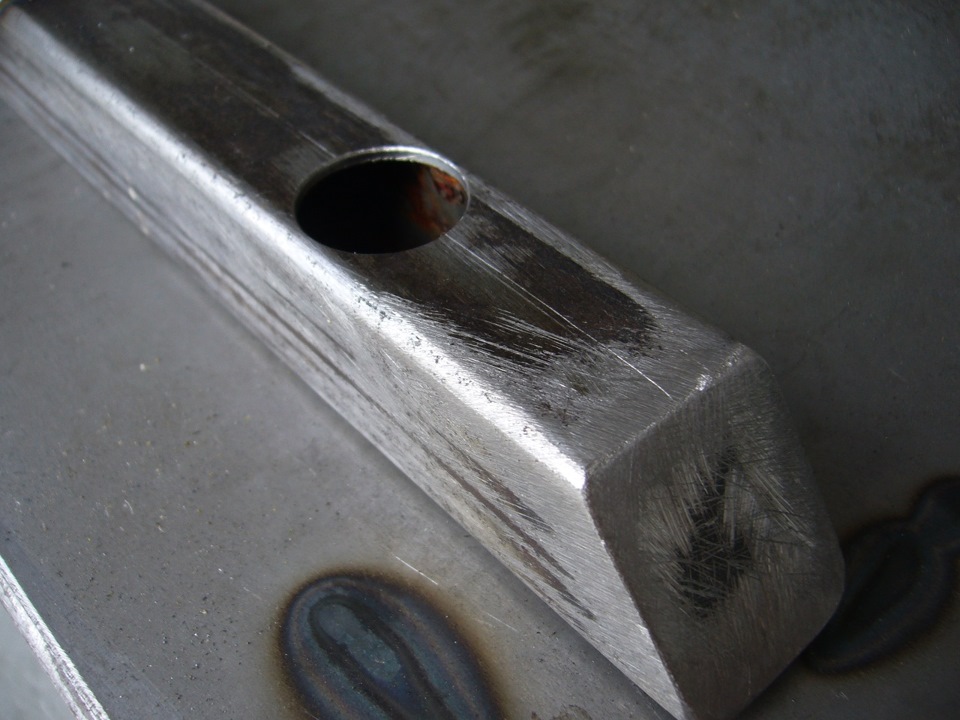

Для крепления ног с нижней стороны столешницы по углам приварены 2 шпильки М16. Сами ноги выполнены из отрезков трубы 30х30х2мм, в торцы которых вварены гайки М16 и полностью готовые опоры окрашены той же краской. После обработки торец выглядит так:

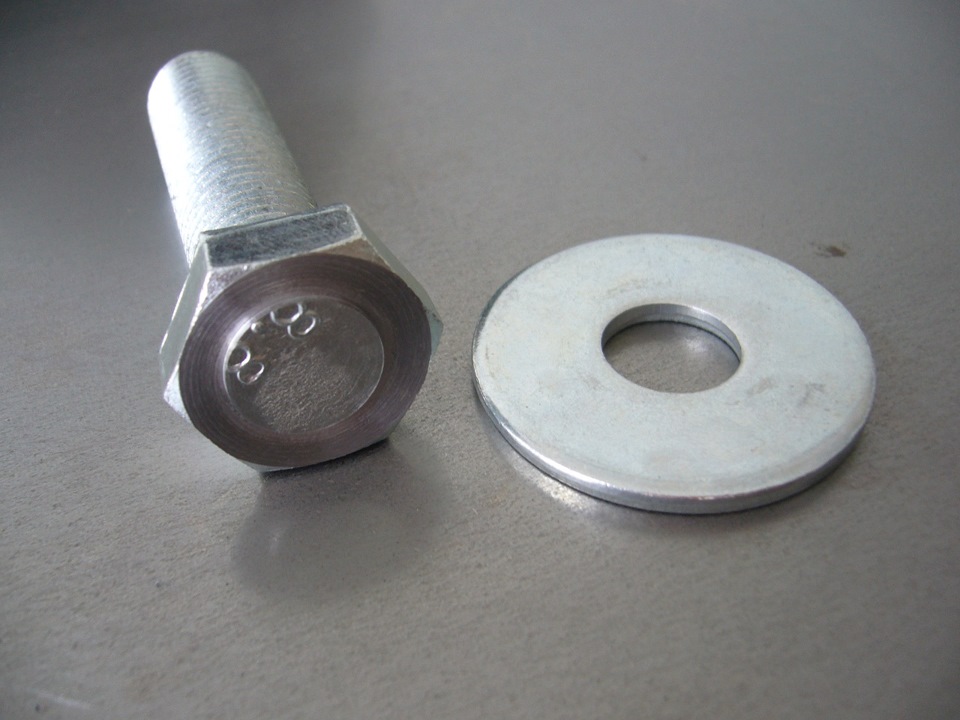

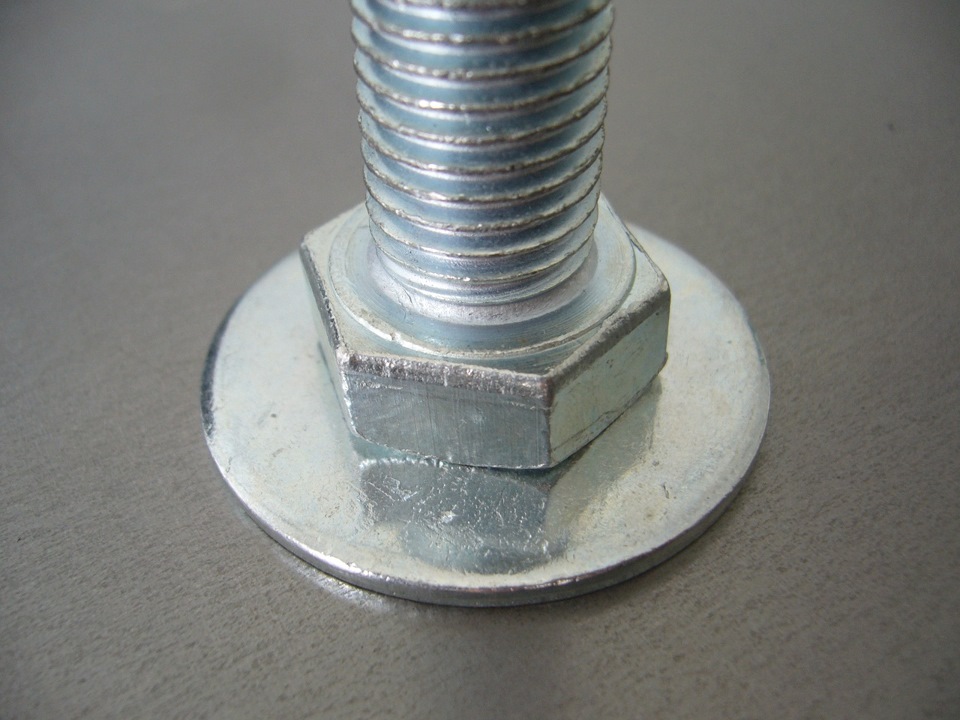

Для точной регулировки высоты ног по месту сделал регулируемые пятки к ногам. Пятки выполнены из болтов М16х60мм, шайб и пятаков из пенорезины. Для облегчения позиционирования перед сваркой головки болтов были проточены по размеру внутреннего отверстия в шайбе, получилось так:

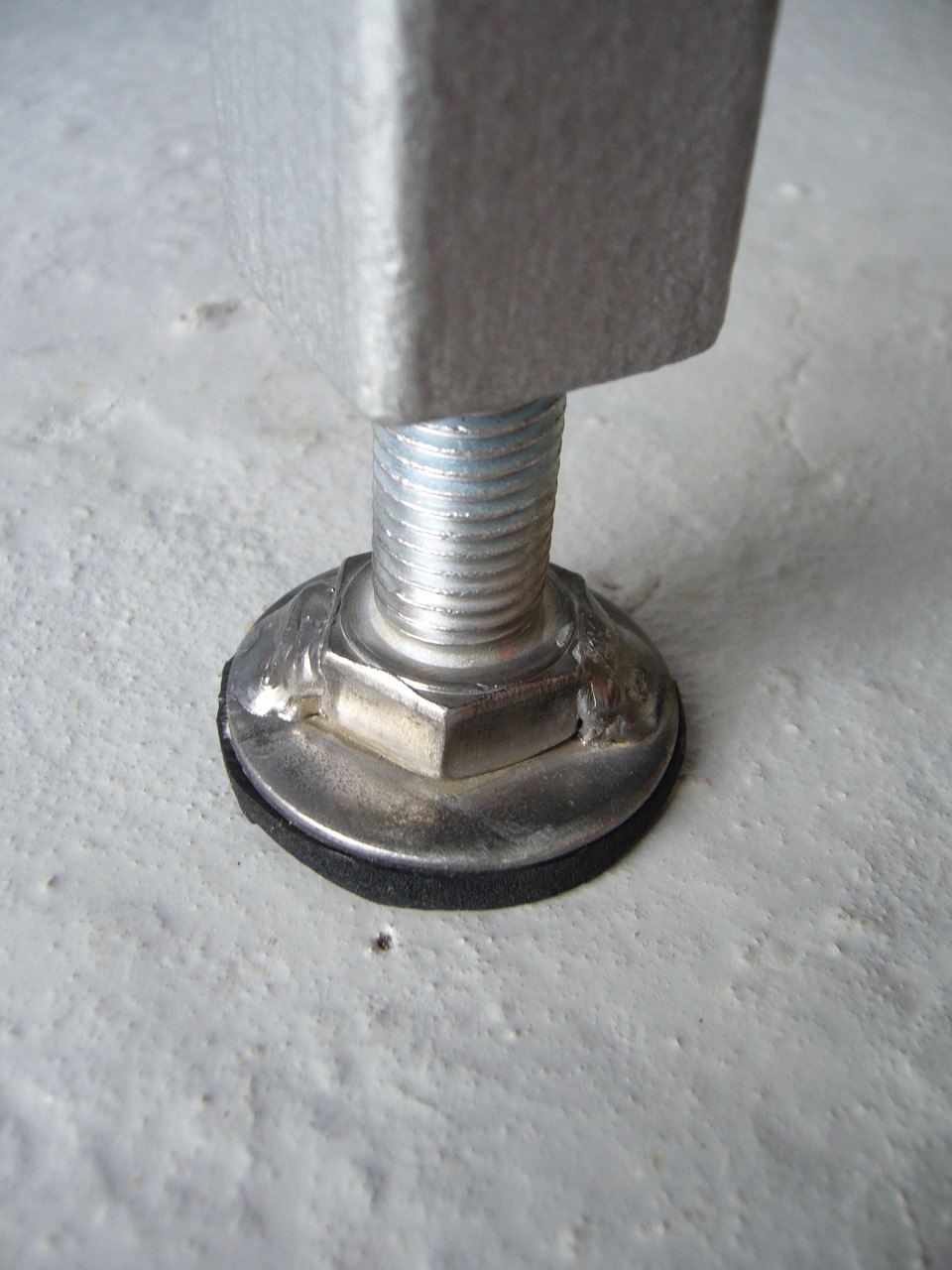

А после обварки и приклеивания резиновых пятаков получилось так:

В эксплуатации регулировать опоры оказалось очень удобно и просто, после регулировки по месту пятки выглядят таким образом:

Полностью готовый стол в разложенном состоянии выглядит так:

Единственное, что я еще не успел закончить, так это закрепить на стену в местах напротив шпилек столешницы небольших шайб для исключения повреждения стены, если вдруг столешницу кто то качнет неудачно. Дело пары минут, но доделать нужно 🙂

Стол для сварочных работ из профильных труб

А еще достоинства стола в том, что не нужно постоянно лепить на деталь массу, провод которой обычно мешает. Для сварки нужно просто положить изделие на металлический стол и на нем уже будет масса. Столик для себя автор сварил из профильных труб. Столешница выполнена в виде решетки, через которую просыпается мусор на съемный поддон. Также в столе есть полочки для сварочного аппарата, электродов и прочих инструментов. Если вы хотите себе такой стол, предлагаю ознакомиться с проектом более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— прямоугольные профильные трубы;
— OSB или подобный прочный листовой материал;
— листовая сталь для поддона;
— колесики для тележек;
— стальные пластинки;
— краска по металлу.

Процесс изготовления столика:

Шаг первый. Столешница
Первым делом нарезаем нужное количество материалов для изготовления столешницы. Она сделана из двух составляющих, это много отрезков труб непосредственно для решетчатой столешницы, а также еще два куска трубы в качестве основы, к которой все приваривается. Автор нарезает трубы болгаркой, это долго и неудобно, так как резать приходится с двух сторон. Хорошо бы для резки труб иметь торцовочную пилу или подобный станок.

Нарезав нужное количество труб, автор заварил им торцы стальными пластинами и хорошенько зачистил сварные швы при помощи точильного диска. В итоге на вид получились своего рода слитки, которые на самом деле легкие, поскольку полые внутри. При желании можно просто поставить на трубы пластиковые заглушки, но все уже будет смотреться не так интересно. Вот и все, теперь из этих заготовок можно сваривать столешницу. В завершении на концах поперечин также привариваются куски труб, в итоге столешница получает прямоугольную раму.

Шаг второй. Изготовление рамы и сборка
Собираем раму для стола, тут все уже немного сложнее, так как нужна повышенная точность и соблюдение прямых углов. Конечно, если у вас имеются магнитные сварочные угольники, а материал ровный, сварить раму не составит большого труда. Сварные швы можно зачистить, чтобы изделие казалось монолитным, так все будет смотреться интересно. Когда рама будет готова, можно прикрепить к ней столешницу, можно ее просто приварить, а лучше крепим при помощи болтов с гайками, чтобы столик можно было разобрать в случае транспортировки.

Полка непосредственно под столешницей является поддоном, сюда будет падать шлак, раскаленная сталь и так далее. Чтобы мусор не поджег дерево, вырезаем из листового металла вставки и кладем их сверху. Когда мусора скопится много, можно просто вытащить лист и выбросить мусор.

Шаг шестой. Установка оборудования
Устанавливаем в отсек сварочный аппарат, массу крепим к столу, автор приварил для этого кусок арматуры. Под «плюсовой» провод автор сделал сбоку крюк, сюда удобно вешать провод с держателем электрода.

Помимо этого, на столе были расположены тиски, которые часто нужны для сварочных работ. Ну а в оставшиеся отсеки можно положить электроды, маску, а также другое оборудование и даже материалы, места хватит.

Вот и все, теперь столик полностью готов, самоделка получилась красивой и полезной. Надеюсь, вам проект понравился, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное, не забывайте делиться с нами своими идеями и самоделками!

Стол для сварщика своими руками: изготовление и полезные советы

Если сварка осуществляется «на коленке», о качестве швов лучше не вспоминать. Чтобы они были прочными и аккуратными нужен сварочный стол. На нём работать комфортнее, так как детали при необходимости закрепляются струбцинами или держателями. Для гаража, где мало места подойдёт складной вариант.

Требования к сварочному столу

Перед проектированием и изготовлением, полезно узнать какие требования к столу предъявляются. К ним относятся:

• обязательная установка над рабочим местом принудительной вытяжки для отвода газов;
• вентилятор устанавливается слева на высоте 1,3 — 1,5м;
• для очистки электродов на стол сварщика устанавливается кант из медной полосы;
• установка полок и ящиков для электродов и инструмента;
• крепление для подключения заземления;
• запрещается применение в конструкции горючих материалов и выделяющих при нагреве вредные вещества;
• обязательное освещение рабочей зоны светильником на 36 В.

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.

Простой стол для сварочных работ

Такие конструкции прочны, легко изготавливаются, удобны для работы. Основой конструкции служит жёсткая рама, к которой приварены 4 стойки из профильной трубы или уголка. Внизу, на расстоянии 20 см от пола, они скреплены поперечинами. Сверху установлена столешница с пазами для струбцин. К раме со столешницей приваривается кронштейн для сварочного кабеля, а под ней не лишним будет поддон для сбора мусора. Сбоку можно поместить тумбу с полками для складывания крупногабаритной оснастки. Рядом с ней устанавливается подставка для ёмкости с водой.

Полупрофессиональный стол сварщика

Это более сложная конструкция, укомплектованная дополнительным оборудованием. По удобству работы она не отличается от простого типа, но с установленными металлообрабатывающими головками для сверления, фрезерования, шлифования и других операций. Возможна установка встроенных вентиляционных систем и воздуховодов. Опорные стойки полупрофессиональных столов крепятся к полу с помощью анкерных болтов или заделываются в бетон. Наличие вращающейся столешницы позволяет сваривать сложные конструкции с одного места. Для установки инвертора предусмотрена поворотная площадка. В комплект также входят съёмные тисы и струбцины разного размера.

Какой сварочный стол выбрать

Выбор зависит от имеющегося места и решаемых задач. В тесном гараже эпизодические сварочные работы можно выполнять за откидным верстаком для сварочных работ. Если место позволяет удобней будет стационарный или мобильный стол простого типа. Любителям комфорта рекомендуется приобрести или изготовить самостоятельно поворотный стол в форме круга, установленный на жёстко закреплённой опоре. Для производства сложного ремонта, чтобы всё было под рукой, лучше выбрать рабочий стол с установленными на нём станками. Заводские модели комплектуются различными дополнительными устройствами, поэтому чтобы не переплачивать подумайте, насколько они для вас важны.

Как выбрать удобную и надёжную конструкцию подскажут рекомендации специалистов:

• рабочая зона должна быть огорожена защитным экраном из огнестойкого материала;
• для обеспечения надёжной жёсткости конструкции её вес должен быть не менее 180 — 200 кг;
• освещение не должно создавать бликов, поэтому применение энергосберегающих ламп исключено, так как их свет не поглощается стеклом маски;
• поворотная платформа приветствуется;
• если нет встроенной вентиляции, должен использоваться передвижной вентилятор с магнитными присосками на всасывающем рукаве.

Изготовление сварочного стола своими руками

Сборка сварочного столика своими руками не только экономит семейный бюджет, но и позволяет сделать его под конкретные условия эксплуатации.

Необходимые инструменты и приспособления

Чтобы самостоятельно сделать сварочный столик необходимо запастись:

• пассатижами;
• рулеткой;
• мелом;
• линейкой;
• молотком;
• угольником;
• кусачками;
• тремя С-образными струбцинами;
• болгаркой или, в крайнем случае, ножовкой по металлу;
• сварочным аппаратом с электродами;
• метчиками с воротком для нарезания резьбы;
• фрезерным или токарным станком, на котором будут сниматься фаски.

Определяемся с размерами стола

Пользоваться промышленными чертежами сварочного стола не стоит. Их воплощение в жизнь в домашних условиях затруднительно из-за невозможности применения заводских технологий. Но взять за основу можно, чтобы составить свой проект. В нём указываются общие габариты и размеры всех деталей.

Чтобы стол был удобен для работы, должны выполняться эргономические требования:

• максимальные размеры рабочей зоны не свыше 1×0,8 м;
• высота столешницы должна быть не ниже 0,7 м, но не выше 0,85 м;
• общая высота с учётом защитного ограждения не больше 1,4 — 1,5 м.

Заготовка и раскрой

Изготовить самодельный сварочный стол можно из подручных материалов: уголков, профильных труб, листового железа. Сначала болгаркой отрезаются:

• 4 уголка 25 ×25 мм, длиной 0,46 м с концами, обрезанными под углом 45⁰, боковые стороны каркасов полок;
• 2 железных листа толщиной 3 мм размером 44,5×75 см для полок;
• 4 отрезка профильной трубы 30×230×21,5 мм длиною 76 см на ножки;
• 4 уголка 25×225 длиной 0,76 м со срезанными под углом 45⁰ концами, продольные стороны каркасов полок;
• 2 отрезка профиля 60×240 ×25 длиной 1 м и 2 размером 0,72 м для каркаса столешницы;
• 8 профилей 40×230×21,5 длиной 0,72 м на столешницу;
• 2 колёсные опоры со стопорами и 2 без них;
• 4 уголка 30×30 для пояса жёсткости.

Изготовление столешницы

Её каркас сваривается из профильной трубы 60×240. Сама столешница для сварочного стола собирается из профиля 40×230. Отрезки привариваются таким образом, чтобы расстояния между ними были равны. В итоге получается поверхность стола с зазорами, которые используются для установки струбцин и держателей. При необходимости периодического удлинения столешницы к её бокам крепятся откидные панели.

Изготовление ножек для стола

Ножки привариваются в углах каркаса столешницы. Предварительно их прихватывают в нескольких точках и проверяют с помощью угольника и линейки углы. По отношению к раме они должны быть 90⁰. При несоблюдении перпендикулярности конструкция будет неустойчива. Поэтому перекосы устраняются и накладываются сплошные швы. Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость.

Пояс жесткости сварочного стола

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости. Его изготавливают из уголка 30×30, отрезки которого привариваются к ножкам на расстоянии 20 — 30 см от пола. Связка опор производится по кругу, усилительные элементы устанавливаются так, чтобы острый угол был снаружи.

Защитный экран

Он не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов. Раму для защитного экрана делают из лёгких уголков, а его из тонкого стального листа. Желательно такое ограждение рабочей зоны делать с боковыми стенками. К каркасу привариваются штифты, которые при установке входят в отверстия, просверленные в столешнице. При необходимости размещения крупногабаритных деталей экран снимается.

Колеса и ручка для перемещения

Колёсики потребуются для мобильного стола, если планируется часто его перемещать. Если их ставить на все 4 ножки, пара должна быть со стопорами, чтобы надёжно фиксировать положение стола на месте. При использовании колёсиков от магазинных тележек их устанавливают на две боковые опоры. Фиксация осуществляется другой парой ножек, с приваренными к ним прямоугольными металлическими пластинками. Чтобы переместить такой стол, придётся край, где нет колёсиков, приподымать.

Для удобства передвижения к каркасу столешницы приваривают одну или 2 ручки. Их изготавливают из прутка диаметром 10 — 12 мм в виде буквы П. Чтобы ручки не мешали их приваривают снизу.

Полка для инструментов

Её можно изготовить из металлических листов, закреплённых на уголках пояса жёсткости. Не возбраняется использование ДСП, OSB, многослойной фанеры. Однако тогда под столешницей необходимо приварить наклонный металлический лоток с бортиками. На нём будет собираться окалина и мусор, падающий через зазоры стола. Дополнительные полки свариваются из уголков 25 ×25 и 25×225. Некоторые умельцы делают встроенные тумбы с полками и выдвижными ящиками.

Покраска стола

Изготовление своими руками сварочного стола завершается его покраской. Перед нанесением покрытия необходимо зачистить сварочные швы и обработать их антикоррозийным составом. Если покраска планируется с помощью краскопульта или баллончиков колёсики нужно обернуть полиэтиленом, иначе они заклинятся. Краска, естественно, должна быть по металлу. Для отделки сварочного стола подойдут жаростойкие эмали, которыми красят радиаторы отопления. Неплохо зарекомендовал себя железный сурик. Если его после нанесения отжечь горелкой до обугливания образуется термостойкое прочное покрытие.

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

• воздействию высокой температуры;
• опасности от разлёта брызг расплавленного металла;
• высокоинтенсивному ультрафиолетовому облучению;
• возможности поражения электротоком;
• риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

• помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
• приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
• в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
• недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
• запрещена работа с неприспособленных опор;
• детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
• при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей.

Видео изготовления сварочного стола

Советы по изготовлению сварочного стола своими руками, порядок работы

Автор: Евгений · Опубликовано 22.12.2019 · Обновлено 22.12.2019

Работа сварщика требует определенного оборудования. В первую очередь это удобный верстак, который несложно сделать в условиях частной мастерской. Чтобы смонтировать сварочный стол своими руками, понадобятся определенные материалы и инструменты. Процесс состоит из нескольких этапов, на каждом из которых соблюдают правила техники безопасности.

Особенности конструкции

Сварочный стол — основное рабочее место сварщика. На ровной металлической столешнице удобно производить ручную сварку, резку металла, зачистку деталей, конечную шлифовку изделий. Классический стол сварщика, изготовленный своими руками, подходит для установки в гараже или мастерской. В таких условиях габаритная конструкция служит заземляющим элементом, так как она полностью выполнена из металла.

Еще одно отличие рабочего верстака от обычного стола — его строение. Оно отвечает критерию практичности и требованиям техники безопасности. Обязательными элементами являются огнеупорная столешница, поддон и ножки. Конструкция также может быть оснащена нижней полкой, на которой удобно хранить инструменты и оборудование — сварочный аппарат, щиток, амперметр, вольтметр, пенал с электродами. Любое сварочное оснащение изготавливают и устанавливают по правилам безопасности:

• над столом — исправная вытяжка для отведения газообразных веществ;
• вентилирующее устройство смонтировано на высоте 1,3–1,5 м над сварочным верстаком;
• по краю столешницы приварена медная окантовка для сбивания смазки электродов;
• рабочее место оснащено светильниками, функционирующими под напряжением 36 В.

На столе или рядом с ним исключается хранение огнеопасных веществ и материалов.

Виды и чертежи

В зависимости от конструкции все сварочные столы, предназначенные для частных мастерских, делят на две разновидности: простые и полупрофессиональные. Для временной или несложной работы подходит первый вариант. Для изготовления усложненных изделий требуется полупрофессиональная (поворотная или сборочно-монтажная) конструкция.

Проще всего сделать своими руками первую разновидность сварочного стола. Простая модель состоит из жесткой прямоугольной рамы, к которой приварены четыре опоры. В качестве последних используют уголок или стальную трубу. Для большей устойчивости ножки скреплены по периметру металлическими перекладинами. Столешница простого стола оснащена пазами перфорации для закрепления свариваемых деталей.

Конструкция полупрофессионального верстака оборудована круглой платформой, которая может плавно вращаться. Движение возможно благодаря установленному электродвигателю. Такая модель позволяет сварщику создавать сложные изделия, не передвигаясь вокруг мебели. Сборочно-монтажный стол предусматривает дополнительные вмонтированные элементы: головчатые устройства для сверления, шлифования, фрезеровки, а также встроенный вентилятор.

Для самостоятельного монтажа необходимо подготовить чертежи приспособления. На них должны быть прорисованы все детали с точными размерами. Если готового варианта нет, составлением чертежа сварочного стола занимаются вручную. Для этого формируют ведомость материалов. Сводную таблицу с размерами стола, наименованиями материалов отражают на одном листе с самим эскизом. При расчетах учитывают, что высота верстака должна укладываться в пределы от 700 до 850 мм, а его площадь составлять не менее 800 × 1000 мм.

Изготовление простого сварочного стола

Удобный и качественно изготовленный верстак для сварочных работ позволит облегчить труд сварщика. Его можно снабдить полками и ящиками для инструментов, разместить на нем держатель, струбцины, а современные модели оборудованы даже системой вентиляции. Самый простой стол или верстак можно сделать своими руками.

Основные требования по организации рабочего места

Размеры сварочного стола подбираются индивидуально. Перед тем как подготовить чертежи или эскиз, необходимо ознакомится с требованиями охраны труда к данной конструкции.

Работа с электросварочным оборудованием представляет угрозу здоровью не только сварщику, но и окружающим:

• излучение от сварки вызывает резь в глазах и может привести к повреждению органов зрения. Поэтому при работе необходимо закрывать рабочую область экранами. Этим вы обезопасите себя и окружающих;
• опасность представляют и газы при выполнении сварочных работ. Поэтому на посту должна быть оборудована вытяжка или работы должны проводиться в местах с хорошей естественной вентиляцией;
• работа с электрооборудованием требует обеспечения надежной системы заземляющего устройства. Помещение должно быть сухим, при повышенной влажности работать лучше в диэлектрической обуви;
• ветошь и другие горючие вещества должны находиться в закрытом ящике. При обустройстве мастерской в гараже обязательно уберите бензин и масла от места проведения сварочных работ.

Только обеспечив безопасные условия проведения электрогазосварочных работ можно приступать к изготовлению сварочного стола. Его можно сделать самым простым стационарным или приварить колеса. Встречаются модели поворотных сварочных столов, но самостоятельно выполнить такую конструкцию будет сложнее. В ней столешница поворачивается в вертикальной плоскости.

Подготовка деталей

Рассмотрим два варианта стола, которые можно сделать в домашних условиях. Весь цикл работ разбит на несколько этапов. Перед началом работы надо убедиться в исправности кабелей, электроинструмента и защитной одежды. При этом особое внимание следует уделять защитным очкам и сварочной маске.

Наиболее универсальной и простой будет конструкции из профильной трубы. Пусть ее высота составит 900 мм, длина 1100, а ширина 660.

Для удешевления конструкции сварочного стола предусматривают установку столешницы из фанеры с обшивкой тонким металлом. Лучшая столешница – это конечно плита из металла толщиной не менее 8 мм. Но это очень затратный вариант.

Для работы потребуется:

• профильная труба с полкой 40 мм – 10 м;
• стальная полоса шириной 40 мм, толщина не менее 5 мм – не менее 200 мм;
• лист фанеры длинной 1100 мм и шириной 660;
• листовая сталь не более 2 мм толщиной для обшивки столешницы. Ее требуется сделать немного большего размера с учетом загибов;
• косынки из листовой стали 2 мм.

В данном варианте сварочного стола предусмотрено несколько полок, но можно изготовить ящики. Для полочек понадобится уголок с полками 30 мм, длиной 600 мм. На 2 полки понадобится 4 заготовки. Сами полки лучше выполнить из листов ЦСП.

Болгаркой нарезают заготовку по размерам. На ножки потребуется 4 заготовки по 840 мм из профильной трубы. Для верхней рамы надо подготовить 2 отрезка по 1100 мм и 3 по 580 мм.

На нижние перемычки сварочного стола потребуется один отрезок 1020 мм и 2 по 580 мм. Для полок из уголка отрезают 4 детали по 580 мм.

После реза остается заусеница, ее необходимо удалить либо болгаркой или напильником. Выполнив подготовительные работы, приступаем к сборке сварочного стола.

Сборка верхней рамы

Чтобы собрать верхнюю раму сварочного стола, на ровную поверхность выкладываем заготовку. Перемычки вставляются между длинной заготовкой рамы, поэтому они сделаны на 80 мм меньше (с учетом 2 продольных профилей). Чистый размер конструкции будет именно 1100/660. При использовании другой профильной трубы или металлопроката надо обязательно учитывать этот фактор.

Выложив в плоскости, прихватывают все углы по 1 прихватке, промеряют диагональ и прихватывают со всех сторон. После этого еще раз промеряют диагональ и проверяют, чтобы все детали были в одной плоскости. Как говорят специалисты «чтобы не было пропеллера». Только теперь обваривают все стыки.

На расстоянии толщины фанеры от верха, изнутри приваривают косынки. Они ужесточат раму и послужат упорами для столешницы из фанеры.

Окончательная сборка

Для окончательной сборки переворачивают раму лицом вниз и выставляют ножки сварочного стола. Можно использовать строительный уровень, но подойдет и простой отвес. Прихватывают ножки, и еще раз проверяют правильность установки, подбивают молотком до нужного положения и проваривают все стыки. Для большей надежности сварки с внутренней стороны варят косынки. Они будут служить как ребра жесткости.

На концы ножек сварочного стола приваривают пятаки из полосы. Затем переворачивают стол и на расстоянии от низа 150-200 мм приваривают нижние перемычки. Размечают места крепления полок и варят уголки. Скелет несложной конструкции сварочного стола готов. Осталось зачистить все стыки болгаркой и проверить швы.

Далее все поверхности сварочного стола обезжиривают растворителем и наносят первый слой грунтовки. После высыхания устанавливают столешницу. Перед установкой фанеру нужно обработать пропиткой. Сверху фанеру укрывают листом металла с загнутыми краями. Прихватывают металл в нескольких местах к раме.

После высыхания при желании можно покрасить стол жаростойкой краской, а можно обойтись без покраски. На последнем этапе устанавливают полки.

Весь процесс изготовления рассмотрен на видео.

Мобильная конструкция

Стол для сварочных работ можно сделать немного меньше и оснастить ножками с приваренными колесами. Это будет мобильный вариант.

Самодельный стол ничем не уступает по надежности и качеству промышленному, при условии выполнении работ без спешки и с учетом всех рекомендаций. Недостаток такого варианта – неустойчивость при проведении сварочных и слесарных работ.

Процесс изготовления мобильного стола такой же, как стационарного, но понадобится сделать крепежные отверстия для колес.

После выполнения монтажных работ остается оснастить конструкцию. Оснастка может быть различной. Но обязательно на сварочном столе должны присутствовать тиски и различные струбцины. Конструкций достаточно много. Можно выполнить поворотный стол для сварки, установленный на одной ножке, закрепленной к жесткому основанию. Но смысл этих конструкций один – они делают работу сварщика более удобной и простой.

Индивидуальный сварочный стол своими руками для удобной и безопасной работы мастера

Если в домашней мастерской сварочные работы производятся часто, просто необходимо иметь небольшой сварочный столик, благодаря которому можно будет при помощи сварочного аппарата выполнять сбору сложных изделий. Если изделие изготовить из металла, то оно будет служить заземляющим контуром. На полках стола можно разместить сварочный аппарат, инструменты, электроды и другие вспомогательные детали.

Сварочный стол призван повысить комфорт мастера, увеличить скорость и эффективность работы. Часто удается решить проблему путем использования стандартного покупного стола, но собственная конструкция является более предпочтительной.

Требования к столу для сварки

При работе используется ток с высоким напряжением, поэтому стол, предназначенный для сварочных работ, должен быть удобным и безопасным.

Конструкция стола должна отвечать таким требованиям:

1. Над столом должна находиться принудительная вытяжка для того, чтобы выводить на улицу сварные газы и пыль из зоны проведения сварочных работ.
2. Рекомендуется применять улиточный вентилятор, размещенный на небольшой высоте.
3. По возможности столешницу нужно окантовать медной полосой. На ней очень удобно при зажигании дуги с электрода сбивать обмазку.
4. Обязательно иметь местную подсветку зоны работы. Оптимальное напряжение для нее — 36 вольт, так что понадобится использовать понижающий трансформатор.
5. В нижней части столешницы можно расположить полки для хранения электродов и вспомогательных инструментов: зубила, молотков, металлических щеток.
6. Должно иметься закрытое отделение для хранения предметов, которые используются редко.

Самое главное требование — конструкция не должна состоять из огнеопасных материалов.

Виды конструкций

Чтобы производить сварочные работы в домашних условиях, можно использовать два вида столов: обычный, предназначенный для сварки средней сложности, и сборочно-сварочный, на котором выполняются более сложные задачи.

По удобству использования столы должны отвечать следующим требованиям:

• высота должна находится в пределах в 70–85 см;
• минимальные габариты поверхности — 80 × 100 см;
• высота стола вместе с защитным экраном — не ниже 140 см.

Простой сварочный стол своими руками

Изделие должно быть прочным, легко собираться, конструкция должна быть удобной для работы сварщика. Жесткая рама варится из металла, состоит из четырех стоек и уголка, также это может быть профильная труба. На высоте примерно 20 см от пола стойки соединяются при помощи уголков, сверху привариваются к раме, на которой располагается металлическая столешница. На ней могут иметься пазы для того, чтобы крепить свариваемые заготовки.

На стальной раме желательно для сварочного провода приварить кронштейны, рекомендуется под столешницей разместить поддон для сборки окалины и пыли.

Сбоку можно расположить тумбу с несколькими отделениями для того, чтобы хранить различные инструменты. Рядом желательно расположить подставку для емкости с водой.

Полупрофессиональный

Стол для сварки своими руками полупрофессионального назначения имеет довольно сложную конструкцию с дополнительной комплектацией. Его схема практически не отличается от простого изделия, но на ней предусмотрена установка дополнительного оборудования для металлообрабатывающих операций: фрезеровки, сверления и т. д. Также она может иметь встроенную вентиляционную систему.

Для жесткости конструкции ножки стола часто прикрепляются к полу при помощи бетонной стяжки или анкерных болтов. Особенностью такой конструкции будет то, что в этом случае рабочую платформу можно поворачивать, благодаря этому сварщик может варить с одного места.

Сборочно-сварные конструкции комплектуются:

• слесарными тисками;
• струбцинами;
• поворотными приставками.

Защитные ширмы, вентиляционные воздуховоды и другие материалы облицовки рабочей зоны выполняются из негорючих материалов. Раньше для этого использовалась асбестовая ткань. В настоящее время применяются современные материалы: базальтокартон или суперсил.

1. Масса всей конструкции для жесткости должна иметь вес больше 180 килограмм.
2. Рабочая зона должна освещаться без бликов, мешающие работе во время сварки.
3. Конструкция должна снабжаться поворотным механизмом рабочей платформы и иметь встроенную вентиляцию.

Из каких материалов лучше изготавливать

Главное условие для материалов: устойчивость и способность выдержать большой вес обрабатываемых заготовок.

Для изготовления можно использовать:

• стальные уголки;
• профильные трубы;
• мелкие швеллеры;
• двутавровое железо с листовым прокатом.

Стойки стола для высокой прочности лучше всего изготавливать из профильной трубы сечением 60 × 60 × 2 мм или уголка 63 × 63 × 4 мм.

Рабочую поверхность желательно изготавливать из уголка или швеллера, установленного на ребро вверх плоскостью. Между деталями должно оставаться расстояние для струбцин и крепежных инструментов, с помощью которых свариваемые заготовки будут при надобности крепиться.

Вспомогательные конструкции для увеличения площади рабочей поверхности целесообразнее изготавливать из профильных труб, так как они легче уголка. Каркас экрана рекомендуется изготавливать из профильной трубы, а сверху накладывать тонкий лист металла. Экран желательно монтировать с боковыми бортами.

Самостоятельное изготовление стола для сварки

Проблема самостоятельного изготовления стола для сварки состоит в том, что на данный момент мало информации о таких конструкциях. Если брать за основу модели, которые изготавливаются для промышленных целей, то их чертежи довольно сложны, а многие функции невозможно использовать. Простой чертеж является альтернативой промышленным, его можно самостоятельно улучшить и доработать.

Необходимые инструменты и материалы

Чтобы создать комфортные условия для проведения сварочных работ, рекомендуется приобрести набор инструментов с функциями надежного крепления свариваемых деталей и возможностью быстро изменять их пространственное положение. Они должны быть прочными и стойкими к резким переменам температуры.

К таким инструментам можно отнести струбцины и зажимы, при помощи которых заготовки можно крепить к рабочему столу или между собой. Магнитное основание служит для фиксации мелких деталей, которые другими приспособлениями закрепить невозможно.

Определение размеров и заготовка деталей

В качестве примера можно использовать конструкцию, изготовленную из стального уголка и профилированных труб. Естественно, что изготавливать можно с другими размерами, материалами и изменять геометрические формы.

Столешница

Из сплошного полотна столешницу делать не рекомендуется. Поверхность лучше сварить из профильной трубы с размерами по периметру 60 × 40 × 2 мм. Внутренняя решетка варится из профиля, имеющего сечение 30 × 30 × 1,2 мм.

С помощью болгарки нарезаются заготовки труб.

В первую очередь монтируется наружная рама. Внутренний профиль вырезается по проему рамы и вставляется в ее середину на расстоянии около 40 мм, после сварные швы зачищаются при помощи болгарки.

Ножки

Четыре ножки вырезаются из трубы диаметром 50 мм. Их длина составляет около 760 мм.

Вырезанные стойки свариваются по углам крышки.

При приваривании ножек к крышке важно не допускать их перекоса. Они должны монтироваться с рамой четко под углом 90 градусов. Для обеспечения такого ровного угла, необходимо использовать угольник и рулетку.

Дополнительный пояс жесткости каркаса

После приваривания ножек к столешнице для увеличения жесткости конструкции дополнительно делается обвязка. Для этого на высоте 200−300 миллиметров ножки свариваются при помощи уголка сечением 40 × 40 миллиметров.

Уголок приваривается плоской стороной вниз. В середину уголка можно уложить полку из толстой фанеры или ДСП для хранения сварочного аппарата и инструмента.

Изготовление и монтаж ручки для переноса

Для удобства перестановки на другое место столик можно снабдить ручками. Они изготавливаются из круглого прута диаметром 14 миллиметров, имеют форму «П» и привариваются с двух сторон столешницы.

Колеса для передвижения

Стол желательно снабдить колесиками для удобства перемещения. Если изделие будет стационарным, то средства передвижения лучше не использовать, потому что при работе конструкция будет неустойчива. Придется снабжать колеса тормозами.

Ниша под инструменты

Инструменты хранятся в специальном ящике, который может быть выполнен из листового металла или ДСП. Лучше всего изготовить отдельную тумбочку с несколькими полками, на которых и размещается инструмент.

Защитный кожух

Защитный кожух предназначен для того, чтобы не допустить брызг металла, разлетающихся при сварке. Каркас делается из уголка, а короб — из тонкого металла. Он крепится к верхней плоскости штифтами. При работе с деталями, которые выступают за габариты стола, защитный кожух снимают.

Снизу можно приварить ванночку с невысокими бортиками для окалины. Ее устанавливают с наклоном, чтобы окалина постепенно собиралась к нижнему краю.

Посмотрите видео, где показан процесс изготовления полупрофессионального сварочного стола.

Дополнительные инструменты

Для максимально комфортных условий работы рекомендуется дополнительно приобрести набор инструментов для надежной фиксации деталей — струбцины и зажимы.

Магнитное основание служит для фиксации мелких деталей, которые невозможно закрепить другими приспособлениями.

Меры безопасности во время сварки

Для того, чтобы проводить сварочные работы было удобно и безопасно, необходимо соблюдать простые правила. Выполнение этих требований поможет также повысить качество выполняемых работ.

1. Работать можно только в проветриваемых помещениях или в местах, где имеется вытяжная вентиляция.
2. Пользоваться всеми необходимыми для сварщика средствами личной защиты: специальной невозгораемой одеждой, обувью, кожаными или брезентовыми рукавицами, сварочной маской или щитком, а в отдельных случаях респиратором.
3. Изолировать все соединения сварочных кабелей, их изоляция должна не иметь повреждений.
4. С рабочего места убираются все возгораемые материалы и вещества.
5. Обязательное освещение рабочего места устанавливается без наличия бликов и миганий.

На что обратить внимание, когда приходится выбирать готовые столы

Выбирая стол для домашней мастерской, лучше всего отдать предпочтение более универсальной конструкции. Такие сварочно-сборочные виды верстаков подойдут как для работы с оборудованием, так и для других функций: шлифовки, сверления, заточки, расклепки и прочих.

По внешнему виду — это стальная поверхность, которая собрана из полос металла, имеет отверстия и прорези для крепления струбцин и тисков.

Выбирая такой стол нужно руководствоваться следующими требованиями:

1. Рабочая зона выполнена из негорючего и тугоплавкого материала.
2. Надежность и устойчивость конструкции, которая обеспечивается за счет веса в 180-200 кг.
3. Возможность вращать рабочую поверхность в требуемом направлении.
4. Для установки сверлильного или фрезерного оборудования такие верстаки должны иметь пазы в поверхности, а конструкция обеспечивать надежность при различных нагрузках.

Видео

На видео представлен готовый сварочный стол и показаны практически все его технологические свойства.
