Сборка редуктора шуруповерта интерскол

Ремонт шуруповерта «Интерскол» от патрона до редуктора

На смену применяемому в домашнем хозяйстве нехитрому ручному инструменту пришли современные девайсы с электроприводом. Из них самым популярным считается шуруповерт. Использование электроинструмента значительно облегчает задачу установки крепежа. Ресурс любого механизма не вечен, и приходит время его поломки. Для возвращения инструменту былой работоспособности его разбирают и ремонтируют.

Алгоритм разборки шуруповерта «Интерскол»

Среди множества производителей ручного электроинструмента можно выделить продукцию российской компании «Интерскол». Шуруповерты ее производства отличает хорошее соотношение цены и качества, поэтому этот инструмент пользуется популярностью среди российских потребителей. К тому же он надежен и имеет продолжительный срок эксплуатации.

Но в процессе использования шуруповерта могут произойти различные неприятности. Одна из них – поломка инструмента. Причиной отказа может быть выход со строя электрической схемы устройства либо разрушение самого механизма. В любом случае ремонт начинается с разборки. Это поможет выявить назревшую проблему.

Разборку шуруповерта «Интерскол» Да-18ЭР производят по следующей технологии:

  1. Отсоединяют аккумуляторную батарею.
  2. Снимают патрон с пружины, затем поворотный конус. Процедуру следует выполнять аккуратно, чтобы шарики не выпали и не закатились.
  3. Выкручивают винты крепления корпусных частей и вынимают содержимое.
  4. Отключают кнопку пуска.
  5. Снимают переключатель скоростей.
  6. Демонтируют регулировочную муфту.
  7. Отсоединяют электродвигатель. Если отказ произошел по электрической части, то проверяют источник питания и электродвигатель постоянного тока. Если виной всему редуктор, то продолжают разборку.
  8. Снимают скобу переключения. В этой модели она находится в направляющей, поэтому нужно приложить некоторое усилие.

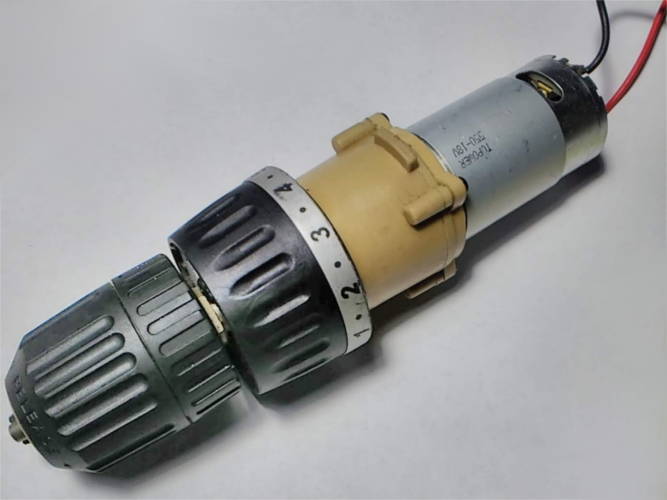

  9. Демонтируют направляющую и приступают к разборке редуктора. Он состоит из кольцевой шестерни с внутренними зубьями, приводных (солнечных) шестерен, водила и двух ступеней шестерен сателлитов.

Важно! При разборке редуктора все действия сверять со схемой сборки, представленной в паспорте изделия.

  • Выщелкивают металлическую пластину и высыпают содержимое первой ступени редуктора.
  • Выкрутив соединительные болты, его разбирают на две половины.
  • Достают из корпуса шестерни второй ступени.
  • Проводят ревизию деталей, выявляют дефекты и либо устраняют их, либо выполняют замену узла.
  • После устранения неисправностей шуруповерт собирают в обратном порядке.

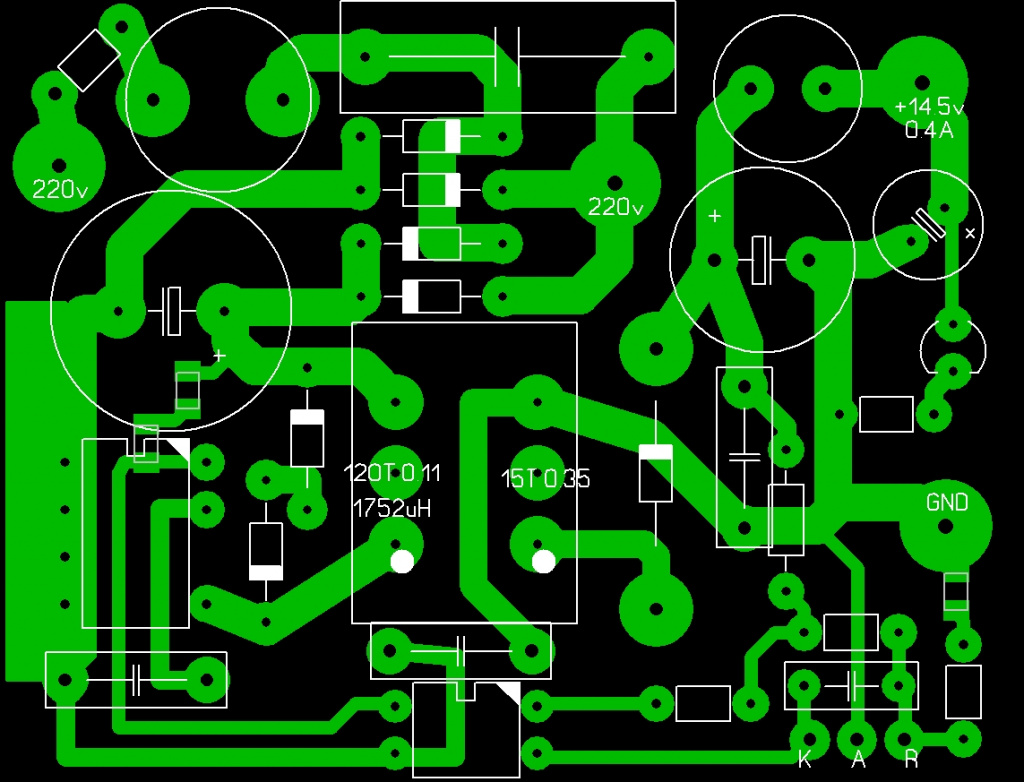

Ремонт электрической части инструмента: зарядного устройства

Рассмотрим ремонт шуруповерта «Интерскол» Да-18ЭР по причине отказа зарядного устройства. Поломка проявляется в том, что при включении не горит ни один индикатор, а сам прибор нагревается. С чего начать? А начинать нужно, как всегда, с разборки и замеров:

  1. Для определения причины нужно раскрутить винты, соединяющие половинки корпуса зарядного устройства. Оно состоит из трансформатора и электронной платы. Кроме того, в цепь трансформатора включен термодатчик, который перегорает и отключает устройство при нагреве катушек свыше 130◦ С.
  2. В первую очередь необходимо измерить сопротивление на первичной обмотке трансформатора. Если показатель равняется нулю, то в сети существует обрыв.
  3. После этого нужно перейти к проверке предохранителя. Он расположен под изоляцией трансформатора.
  4. Если целостность предохранителя не нарушена, проверке подвергают сетевой кабель на предмет излома.
  5. В случае отсутствия повреждения питающего провода, необходимо прозвонить обмотки трансформатора. При выявлении пробоя трансформатор подлежит замене.
  6. Сопротивление на вторичной обмотке должно быть минимальным, это говорит о ее целостности и работоспособности.
  7. После этого необходимо проверить диодный мост – поочередно приложить черный щуп тестера к минусу, а красный к плюсу каждого диода. Если значение измерения равняется нулю, то диод подлежит замене, в случае превышения нулевой отметки диод считается рабочим.

Ремонт зарядного устройства шуруповерта «Интерскол» ДА-12ЭР-01 мало отличается от рассмотренного ранее ДА-18ЭР, но проведение некоторой доработки значительно улучшит эксплуатацию зарядного устройства. Что же нужно сделать? Установить вентилятор. Он значительно снизит нагрев прибора, а во время интенсивной работы будет служить разрядкой для вставленной аккумуляторной батареи. Для этого его подключение осуществляют от двух источников. В первом случае это аккумулятор, во втором – трансформатор.

Ремонт электрической части инструмента – аккумуляторной батареи

Часто встречающимся отказом в работе шуруповерта «Интерскол» Да-18ЭР является выход со строя аккумулятора. Определить эту неисправность очень просто. Если поставить на зарядку оба аккумулятора шуруповерта, и один из них зарядится, а второй нет, при этом тестирование зарядного устройства не показывает отклонений, то причина – в самом источнике питания.

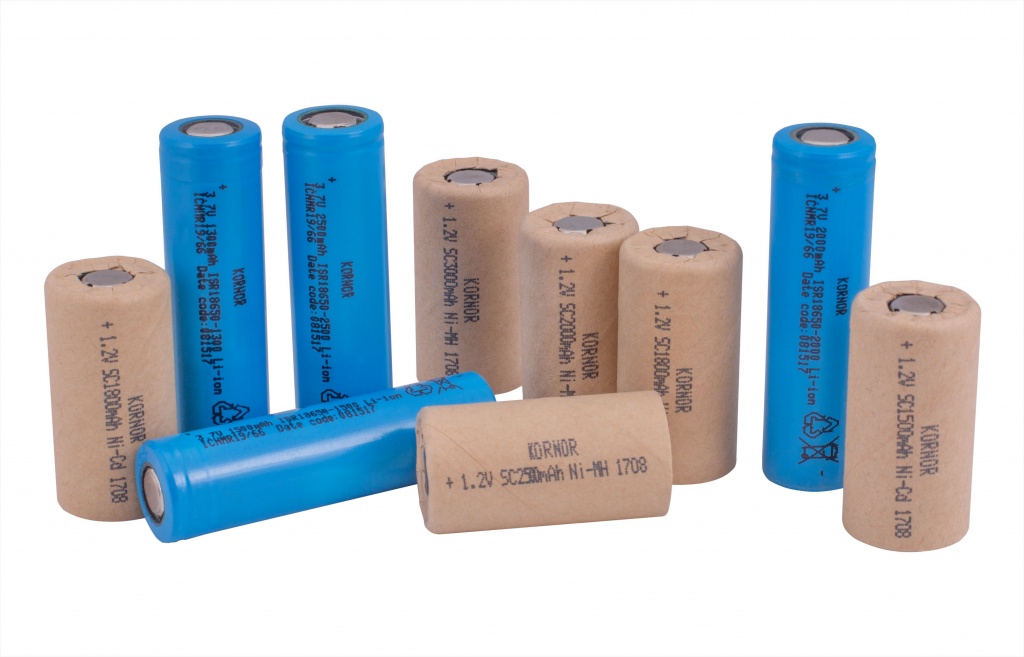

Необходимо вскрыть корпус аккумулятора и извлечь из него батарею гальванических элементов. После этого необходимо проверить напряжение на каждой банке. Оно должно составлять 1,2–1,4 вольта. Если напряжения хотя бы на одном элементе нет, или оно ниже этого значения, его нужно заменить. Так как банки аккумуляторной батареи соединены последовательно, возросшее сопротивление поврежденного элемента не дает возможности зарядиться остальным.

После выявления слабого места батарею нужно собрать и проверить ее работу под нагрузкой. Повторная проверка поможет убедиться в правильности принятого решения. Идеальным решением будет замена отдельных элементов или аккумуляторной батареи в сборе на новую, оригинальную. Стоимость аккумулятора шуруповерта довольно велика, поэтому стоит попробовать практичные способы восстановления работоспособности «старых» элементов.

В первую очередь на поврежденную банку нужно кратковременно воздействовать большим током. Это вернет ей былую герметичность и прекратит процессы высыхания и испарения электролита.

Вторым вариантом возвращения работоспособности неисправной банке является ее легкое сжатие или небольшая деформация корпуса элемента. Такие действия дадут возможность поработать аккумулятору еще некоторое время.

Если в наличии есть несколько аккумуляторов б/у, то из них можно собрать новый, отбирая и спаивая годные элементы. При этом нужно помнить две вещи. Собранный аккумулятор должен иметь напряжение на 1,5–2,5 вольта, превышающее номинальный показатель, и на нем необходимо устранить так называемый эффект памяти. Для этого его заряжают и разряжают полностью несколько раз. При этом нужно следить, чтобы шуруповерт не перегревался.

Еще одной причиной отсутствия работоспособности аккумулятора может стать термовыключатель. Он установлен на батарее гальванических элементов и подключен к контактам управления. Его миссию трудно переоценить. Датчик в процессе зарядки следит за уровнем температуры гальванических элементов и при превышении номинальных значений прерывает цепь, тем самым предохраняя их от разрушения. Его выход со строя запустит необратимые процессы в банках, а это приведет к их разрушению.

Ремонт электрической части инструмента – пусковой кнопки

Еще одной неисправностью шуруповерта «Интерскол» Да-14,4 ЭР может быть поломка пусковой кнопки. Проявляется она в отсутствии включения инструмента, нестабильности работы или самопроизвольном включении. Причиной может быть образовавшаяся металлическая пыль, подгоревшие контакты и вышедший из строя транзистор.

Чтобы убедиться в том, что виной отказа шуруповерта стала именно кнопка, нужно:

  1. Подключить аккумуляторную батарею и после нажатия на кнопку замерить напряжение на его выходе. Если оно отсутствует, кнопка вышла из строя.
  2. Соединить двигатель и аккумулятор напрямую, минуя пусковую кнопку. С этой целью снимают источник питания и верхний провод электродвигателя извлекают из кнопки. После этого два провода одним концом подключают к аккумулятору, а другим – к корпусу двигателя и проводу, идущему на кнопку. Включение шуруповерта означает, что виной всему пусковая кнопка.

Ремонт, как правило, заключается в замене старой кнопки на новую. Можно попробовать устранить неисправности в б/у кнопки. Для этого ее разбирают и по мере необходимости убирают стружку, чистят контакты или меняют транзистор.

Ремонт механической части инструмента – редуктора

Неисправности в редукторе шуруповерта «Интерскол» ДАУ-13/18ЭР можно выявить на звук. Посторонний шум, гул, скрежет должны подвигнуть хозяина на разборку и ремонт инструмента. Сделать запчасти в домашних условиях невозможно, поэтому их меняют на новые. Вал редуктора и подшипники, опорная втулка и штифт стеллита, водило и шестерни – все это приобретают и устанавливают в сервисных центрах или своими руками.

Ремонт механической части инструмента – самозажимного патрона

Еще одним узлом, требующим внимания, является патрон шуруповерта. Нельзя сказать, что он часто выходит из строя, но поломки все же случаются. В этот момент главной задачей становится демонтаж патрона.

На первый взгляд, к нему трудно подобраться, но в действительности все просто:

  • крестовидной отверткой по часовой стрелке, так как левая резьба, нужно вывинтить стопорный шуруп патрона;
  • в патрон вставить шестигранный ключ №8-№10 короткой стороной и резко ударить по длинной стороне ключа в направлении против часовой стрелки.

Если по какой-то причине шуруп не выкручивается, в патрон предварительно наливают антикоррозийную жидкость. После чего повторяют процедуру. Если и это не помогает, разбирают шуруповерт и снимают редуктор. Затем при помощи трубного ключа на 198 удерживают шпиндель и выкручивают патрон.

Патрон меняют полностью, потому что кулачки и конусную гайку можно подобрать только с аналогичного патрона. Покупать запчасти на быстрозажимное устройство нужно, имея в наличии шуруповерт и старый патрон.

Прочитав представленную статью, мастеровой человек сможет отремонтировать несложный шуруповерт «Интерскол», и ему не придется тратить лишние деньги в сервисных центрах.

Ремонт шуруповерта Интерскол своими руками: как починить редуктор и кнопку?

Одной из разновидностей домашнего инструмента, отличающегося функциональностью, является шуруповерт. Интерскол — одна из самых популярных марок бытовых шуруповертов. Для длительной и эффективной работы важно знать, как осуществляется ремонт шуруповерта Интерскол.

Читать еще:  Сварка автоматом обучающее видео

Как разобрать шуруповерт Интерскол

В состав инструмента входит немало рабочих элементов. Среди самых важных можно выделить следующие:

  1. Электромотор. Электрический мотор включает в себя латунные втулки, якорь из стали. На якоре крепится несколько витков обмотки и шестерня. В нижней части якоря располагаются щетки из графита, посредством использования которых осуществляется передача тока до коллектора.
  2. Редуктор. Предназначен для передачи вращения, используя механическую передачу. Может быть представлен в виде 1 или 2 ступенчатого редуктора. Как правило в шуруповертах используются 2 ступенчатые редукторы. Ремонт редуктора шуруповерта Интерскол своими руками можно осуществить, учитывая рекомендации опытных мастеров.
  3. Аккумуляторная батарея. Состоит из нескольких батареек небольшой мощности. Они соединяются последовательно. Разные модели могут иметь разнообразный состав, что оказывает влияние на мощность и длительность работы без промежуточной зарядки. Для того чтобы продлить срок эксплуатации АКБ, его нужно правильно заряжать, что зависит от состава элемента. Специалисты рекомендуют после приобретения выполнить 3 полные цикла зарядки батареи, каждый из которых выполняется после полной разрядки аккумулятора.
  4. Патрон. В шуруповертах используется быстрозажимной тип патронов. Он может крепиться несколькими вариантами (резьбовым, винтовым, конусом Морзе). Этот показатель определяет качество зажима насадки инструмента и способ его демонтажа.

Перед началом любого ремонта необходимо провести такую операцию, как разборка шуруповерта Интерскол. Для этого рекомендуется придерживаться такой последовательности действий:

  1. Отсоединить аккумулятор.
  2. Разъединить патрон, пружину и поворотный корпус. При этом следует обратить внимание на то, чтобы шарики не выкатились.
  3. Раскрутить болты, соединяющие 2 половины корпуса (они расположены по периметру корпуса).
  4. Аккуратно вынуть все элементы, находящиеся внутри корпуса.
  5. Отключить пусковую кнопку.
  6. Демонтировать переключатель скорости и муфту регулировки.
  7. Вынуть электрический мотор.

Только после этого будет возможность осуществить ремонт любой части шуруповерта.

Как отремонтировать редуктор шуруповерта

Редуктор инструмента состоит из корпуса, в котором находятся его рабочие элементы. Например:

В зависимости от производителя и модели устройства, его внутренние элементы могут быть выполнены из металла или пластика. Первый вариант обеспечивает длительных срок их эксплуатации и надежность инструмента.

Разобрать редуктор

Корпус бытовых моделей шуруповерта выполнен из пластика, а профессиональных – из легированной стали. После демонтажа металлической пластины получаем доступ до внутренней части редуктора: зубья и венец переключения передач. Если венец не имеет дефектов, его достаточно очистить от грязи и смазать.

Теперь пора приступать к осмотру наружного венца, внутренняя часть которого по периметру оснащена зубьями. От их состояния зависит эффективность работы редуктора. Если зубья стерты, заменить их на новые не представляется возможным. Но выход из ситуации есть.

Просверлить отверстия в корпусе редуктора

Для начала нужно взять самое маленькое по диаметру сверло и высверлить им 4 отверстия в корпусе редуктора. Важно обратить внимание на то, что отверстия должны быть расположены в самом центре расположения зуба.

Вкрутить болты вместо новых зубьев

На место стертых зубьев можно установить болты, подходящие по диаметру. Каждый болт аккуратно вкручивается в заранее просверленное в корпусе отверстие.

Использовать бормашинку

Головки установленных болтов не имеют необходимой геометрической формы. Дабы исправить ситуацию можно использовать бормашинку. С ее помощью аккуратно подравниваем головки и ножки болтов, придавая им необходимую форму.

При работе с бормашинкой важно выполнять короткие и плавные движения. В противном случае не исключена возможность перегрева пластикового корпуса редуктора, что приведет к его расплавлению.

Собрать редуктор

Перед тем как приступать к сборке редуктора специалисты рекомендуют проверить правильность монтажа новых зубьев. Для этого взять натфиль и очистить им поверхность каждого стертого зуба редуктора. Если этого не сделать, венец может сесть в паз корпуса не плотно или будет прокручиваться.

Затем в корпус вставляется металлический венец. Если он не прокручивается и сидит плотно, значить все операции были выполнены правильно и можно продолжать собирать редуктор. При этом не стоит забывать об обязательной смазке всех рабочих элементов редуктора.

Как починить кнопку шуруповерта Интерскол

Если зарядка от аккумулятора проходит нормально, но инструмент не включается, необходимо проверить состояние кнопки включения шуруповерта.

Для этого после разбора корпуса устройства получаем доступ к его кнопке. На клеммах, которые идут от кнопки, нужно замерить уровень напряжения при помощи мультиметра. При этом аккумуляторная батарея должна находиться в активном состоянии. Если напряжение поступает, контакты кнопки посредством использования зажимов нужно закоротить. При этом мультиметр переключается в режим Ом. Если напряжение близко к нулевой отметке, это означает, что кнопка находится в рабочем состоянии. В противном случае кнопка нуждается в ремонте.

Отпаять старый выключатель

Для начала необходимо отсоединить старый выключатель от корпуса шуруповерта. Для этого используется паяльник. Нельзя забывать о необходимости фиксации полярностей на отпаянных контактах старой кнопки.

Припаять новый выключатель

Если пришлось покупать новую кнопку, необходимо обратить внимание на то, что она должна быть полностью идентичная старой, иметь такие же размеры и плотно садиться во все пазы корпуса инструмента. Если есть небольшие погрешности, исправить их можно при помощи напильника и наждачной бумаги.

Соблюдая полярности, припаять новую кнопку к контактам электрического мотора. Дабы убедиться в том, что все операции были выполнены правильно, специалисты рекомендуют проверить кнопку на включение и плавность вращения шуруповерта. Только после этого можно приступать к сборке корпуса.

Как собрать шуруповерт Интерскол

После проверки работоспособности шуруповерта можно приступать к его сборке. Для этого нужно соблюсти последовательность действий, обратную разборке:

  1. Поставить на место электродвигатель инструмента.
  2. Установить в паз корпуса кнопку включения устройства, проверив прочность и правильность ее посадки.
  3. Поставить муфту переключения скоростей вращения насадки и патрона.
  4. Поставить на место редуктор, предварительно почистив и смазав все его рабочие элементы.
  5. Закрутить болты, соединяющие 2 половинки корпуса. Важно не пережимать их сильно. Это может привести к растрескиванию их посадочного места.
  6. Установить на место патрон и поворотный корпус. Все шарики при этом должны быть смазаны и стоять на своих местах.
  7. Подсоединить аккумулятор.

Продлить длительность использования инструмента можно, соблюдая правила его эксплуатации. Например, не приступать к работе, не проверив уровень зарядки аккумуляторной батареи, на протяжении длительного времени не использовать устройство на больших оборотах, при использовании насадки учитывать размер посадочного места патрона, перед началом работы проверить правильность фиксации насадки.

Домашняя мастерская: как отремонтировать редуктор шуруповерта?

Любой инструмент, независимо от модели и бренда, рано или поздно подвергается поломкам. Шуруповерт – не исключение: отдельные детали и узлы изнашиваются со временем, и без должного ухода или при форс-мажорных обстоятельствах могут отказать.

Основная функциональная нагрузка при эксплуатации инструмента распределяется через редуктор между двигателем и патроном, поэтому если с редуктором что-то случится – работа станет. Чтобы не тратиться на услуги ремонтного сервиса, достаточно воспользоваться советами мастеров, чтобы восстановить работу узла самостоятельно.

Устройство и принцип работы

Редуктор представляет собой комплексный передаточный механический узел, через который ось двигательно-силового блока передает крутящий момент на патрон.

В редуктор устанавливаются две или три передаточные ступени.

В конструкцию узла «бытового» двухрежимного шуруповерта входят:

  • Пластиковый корпус – небольшой барабан, который крепится на патрон. Сам корпус фиксируется неподвижно, а вал патрона вставляется в зажим на одной из передаточных пластин;
  • 2 или 3 передаточные пластины (водило) – круглая пластина из металла, с одной стороны каждой расположены 3 выступа под малые шестерни. С другой стороны одной из них зажим под вал патрона, а у другой (или 2-х других) еще одна т.н. «планетарная» шестеренка, которая вращает три малых зубчатых колеса;
  • 6 или 9 малых зубчатых колес (по три: они могут быть одной или разной толщины) – это так называемые «сателлитные» шестеренки, которые устанавливаются и свободно вращаются на выступах передаточных пластин. Своими зубьями они взаимодействуют с солнечной шестерней, расположенной между ними и с кольцевой шестерней, которую располагают на внутренней поверхности корпуса;
  • кольцевая шестерня – металлическое кольцо с зубьями на внутренней части и небольшими выступами на одном из колец внешней. На эти выступы и шарики-подшипники она укладывается на внутреннюю поверхность корпуса.

Детали смазываются, собираются последовательно и устанавливаются внутрь кольцевой шестерни, которая лежит внутри барабана корпуса (в нем есть уплотнение с углублениями под шариковые подшипники и выступы шестерни). После этого поверхность открытых сателлитов закрывается металлической шайбой, в центре которой расположено отверстие, в которое входит вал движка с еще одной, закрепленной на нем шестеренкой.

Во время работы шуруповерта зубчатое колесо на валу двигателя вращает верхние сателлиты, а они, крутясь вокруг своей оси и, по кольцевой шестерне, соответственно, передают движение на следующее водило. В зависимости от количества пластин и малых шестерней – скорость вращения будет пропорционально уменьшаться.

Читать еще:  Чем заделать глушитель автомобиля без сварки

Как видно из устройства редукторного узла – они подразделяются в зависимости от количества передаточных пластин на:

  • двухступенчатые.
  • трехступенчатые. В этом случае в конструкцию добавляется еще одна пластина с «планетарной» шестерней и 3 сателлита.

Справка. От наличия ступеней зависит такой показатель как количество скоростных режимов прибора, а это, в свою очередь, скажется на его стоимости.

Еще один показатель, по которому подразделяются редукторы – это материал, из которого изготавливаются его части.

В производстве сателлитных шестерней используется:

  • пластик. Такие конструкции относительно более легкие, но при этом их надежность ниже, чем у металлического аналога;
  • металл. Они долговечны и при должном уходе и смазке будут работать «как часы».

Важно. Недостатки металлических деталей – продолжение их достоинств – они тяжелее пластиковых и стоят дороже. При этом, если шуруповерт используется без нарушения правил эксплуатации 2-3 раза в год, мастер, скорее всего, не почувствует разницы от того, из какого материала сделаны детали редуктора.

Причины поломки

Как любой механический узел, при работе редуктора на детали оказывает влияние сила трения, от чего они постепенно истачивают или изнашиваются и теряют «сцепку». Для того чтобы этого избежать, все детали узла должны быть качественно смазаны.

Поэтому первая причина поломки редукторного узла – недостаток смазки (но может быть и ее избыток).

Также на редуктор оказывает влияние такой «бич» механики как пыль. Она оседает на деталях и при эксплуатации нагревается вместе с ними. Особенно это опасно для пластиковых шестеренок, так как под воздействием нагревания от пыли они подвергаются деформации – что и ведет к поломке.

Наконец, еще одна неприятность для редуктора – попадание в него посторонних частиц. Забиваясь между зубцами, они заклинивают их. Из-за этого при вращении вала двигателя создается избыточная нагрузка на другие элементы конструкции, которая ведет к их разрушению.

Справка. Если одна из причин или форс-мажор привели к повреждению элемента редукторного узла (шестерни, подшипники или валы), часто приходится ставить новый редуктор целиком, так как не у всех производителей имеются в продаже отдельные детали редуктора, чтобы сделать замену.

Ремонт своими руками

В условиях домашней мастерской отремонтировать редуктор не так то и сложно. Ремонт сводится к разбору узла на отдельные детали, проверку целостности их конструкции, продувку и смазку, с последующей обратной сборкой. Процесс подразделяют на следующие стадии:

  1. Отделение редуктора от двигателя и извлечение (обычно вместе с патроном) из кожуха шуруповерта.
  2. Раскручивание корпуса и извлечение фиксирующей шайбы.
  3. Последовательное снятие сателлитных шестерней и передаточных пластин (2 или 3-х, в зависимости от конструкции).
  4. Извлечение кольцевой шестерни и проверка шариков-подшипников (они могут кататься по всему уплотнению, но не должны выкатываться за его пределы).

После извлечения всех деталей их необходимо прочистить от «старой смазки», протереть насухо и убедиться, что они не повреждены.

Затем мастера рекомендуют сложить их в обратном порядке «на сухо» и убедиться, что при вращении сателлитов также вращается и шпиндель патрона. Если вращение осуществляется без прокручиваний, то его можно собрать обратно.

Сначала в углубления в корпусе укладывают подшипники, на которые устанавливают кольцевую шестерню. Затем, по одной, ставят передаточные пластины, с установленными на них сателлитами и укладывают поверх фиксирующую шайбу.

Чем и как смазать?

Во время сборки каждую деталь смазывают синтетической (полусинтетической) или минеральной смазочной пастой (смазкой). Эти вещества отличаются по вязкости и стойкости. Чем она меньше, тем чаще детали приходится покрывать вновь. После того как редукторный узел разобран, каждый элемент рекомендуют покрыть смазкой отдельно, постепенно собирая узел воедино. Смазку наносят с помощью кисточки и распределяют по всей поверхности каждой детали.

Другой способ – использовать специализированное редукторное масло. Масла обладают жидкой консистенцией. Они используются так же как и смазка, или иногда заливаются в редуктор, не разбирая его, если для этого в конструкции шуруповерта предусмотрено специальное отверстие.

Таким образом, разобравшись в устройстве редукторного узла электрического шуруповерта, извлечь его из инструмента, проверить все детали и, при необходимости, поменять на них смазку не составит труда даже для начинающего мастера. Если проводить эту операцию регулярно 1-2 раза в год – риск поломки шуруповерта будет минимальным.

Ремонт шуруповерта Интерскол своими руками

Ремонт шуруповерта Интерскол своими руками

Самостоятельный ремонт: как разобрать шуруповёрт Интерскол.

Шуруповёрт — это электроинструмент, который применяется для откручивания или закручивания винтов, болтов, шурупов, гаек, а также для сверления отверстий в древесине или металле. После многолетней эксплуатации шуруповёрт Интерскол может сломаться и его придётся ремонтировать. Поломки бывают:
• механические;
• электрические.
Какие поломки можно отремонтировать дома? Как распознать эти проблемы? Чтобы ответить на этот вопрос необходимо хотя бы краткое знание внутреннего устройства инструмента.

Основной причиной выхода из строя является кнопка пуска. Она предназначена для включения, регулирования скорости и переключения направления вращения рабочего органа. Также износ нагруженных деталей планетарного механизма и муфты выбега могут послужить причиной отказа в работе. Как разобрать шуруповёрт, определить неисправности и самостоятельно сделать ремонт рассмотрим в этой статье.

Механические поломки

Механические дефекты отвёртки имеют такие симптомы:
• инструмент издаёт звуки, которые раньше не были слышны;
• чувствуется сильная вибрация патрона и всего инструмента;
• искрение щёток двигателя;
• появление запаха горелой изоляции.
Главной причиной громких звуков и дребезжания во время работы служит повышенный износ зубчатых шестерён планетарного механизма или подшипников.

Шуруповёрты «Интерскол» имеют планетарную передачу, которая является важным механизмом. Она состоит из нескольких частей, в том числе:
• зубчатое колесо — водило;
• солнце;
• шестерня — спутник.
Эти детали могут выйти из строя во время работы по разным причинам: износ, поломка из-за внутренних дефектов, перегрузки, отсутствия смазки и т.п. Не все механизмы планетарных передач одинаковы. У них могут быть свои особенности.

Основной частью планетарной передачи является венец колеса, имеющий цилиндрическую форму. По периметру расположены зубы, по которым движутся спутники. Они установлены на подшипниковых пальцах. Между спутниками установлено солнце.

Электрические неисправности.

Симптомы электрических поломок включают в себя следующее:
• инструмент не включается;
• не меняется вращение рабочего инструмента в реверсном режиме;
• обороты не регулируются.

Порядок проверки причин если инструмент не включается:
1. Необходимо проверить аккумулятор. Если индикатор уровня заряда батарей показывает очень маленький заряд, попробуйте зарядить аккумулятор. Зарядка не помогает — это признак отказа батареи. В этом случае откройте устройство с батареями. Каждый элемент проверяется на напряжение, которое должно быть в диапазоне 0,9-1,2 В. Замените элементы при необходимости. Если аккумулятор рабочий, то шуруповёрт придётся разобрать для выяснения причины. Для этого отверните винты по периметру корпуса с помощью отвёртки. Винтов обычно около 8—9 штук.

2. Если шуруповёрт и дальше не работает проверьте тестером обмотки трансформатора.
3. После разборки корпуса проверьте кнопку пуска и подводящие провода. Для проверки электрической схемы нужен мультиметр. Прибор укажет место неисправности. Не спешите разбирать кнопку пуска. При неосторожной разборке некоторые мелкие детали могут выпрыгнуть из корпуса кнопки и рассыпаться по комнате.
4. Проверьте состояние предохранителя, который расположен возле трансформатора.
Если кнопка и все цепи электродвигателя находятся в исправном состоянии, возможно, неисправны щётки или обмотки двигателя.

Как разобрать шуруповёрт Интерскол, ремонт, обслуживание.

Советы: Запоминайте порядок разборки, чтобы потом можно было собрать инструмент в обратном порядке.

Пошаговая разборка корпуса шуруповёрта Интерскол:
1. Установите шуруповёрт в режим сверления.
2. Отсоедините аккумуляторные батареи.
3. Открутите винты (8—9 штук), соединяющие две половинки корпуса.
4. Снимите переключатель скоростей.
5. Вытащите мотор, редуктор и патрон из корпуса.
6. Удалите переключатель реверса назад — вперёд.
7. Отсоедините двигатель от планетарного механизма поворотом против часовой стрелки.
8. Снимите пинцетом защитную крышку редуктора движением против часовой стрелки.
9. Удалите первую ступень планетарного редуктора.
10. Снимите вторую ступень планетарного редуктора.
11. Открутите шурупы механизма переключения скоростей.
12. Разберите третью ступень механизма переключения скоростей.
13. Разберите роликовый тормоз выбега патрона.
14. Сделайте ревизию роликового механизма выбега муфты.
15. Сделайте ревизию муфты усилия затяжки патрона.
16. Проверьте детали на износ, замените изношенные, смажьте в соответствии с требованиями производителя и соберите шуруповёрт в обратном порядке.

Советы: используйте смазки работающие при высоких нагрузках и температурах.

Разборка и сборка шуруповёрта Интерскол в режиме реального времени:

Ремонт зарядного устройства для шуруповёрта интерскол 18 вольт своими руками.

Для начала необходимо определить место обрыва в электрической цепи и найти неисправный элемент питания. Это можно сделать с помощью омметра или тестера. Общее сопротивление батареи определяется и делится на количество встроенных «банок». Это абсолютно простая процедура.

Таким образом, рассчитывается сопротивление каждого элемента. Но здесь есть некоторые нюансы. Невозможно измерить сопротивление всего аккумулятора с разомкнутой цепью в случае, если один из элементов питания вышел из строя.

Читать еще:  Потребляемая мощность сварочного аппарата ресанта 250

Придётся проверять каждый элемент отдельно. Показания будут отличаться, но сопротивление некоторых компонентов батареи будет значительно превышать среднее значение. Довольно часто технические показатели указываются на батареях.

Что делать после выявления неисправного элемента?

Маркировка на корпусе каждого элемента питания существенно упрощает работу. Указанное значение можно сравнить с данными, полученными после измерения. Батарея не подойдёт для будущего использования, если её сопротивление значительно отклоняется от параметров на этикетке. Удалите этот элемент из цепочки и замените его рабочим. Такие батареи не всегда можно купить. Но вы можете смело использовать любой элемент других фирм разработанный по аналогичной технологии.

Ели найти подходящий элемент питания не удастся обратитесь за помощью в специализированные мастерские. Таким способом многие ремонтируют ЗУ (зарядное устройство) аккумуляторного шуруповёрта «Интерскол».
Материал подготовил мастер Роман.Так же представляю видео от нашего клиента.

Как разобрать шуруповёрт: патрон, аккумулятор

Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.

То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.

Как устроен шуруповерт? + (Видео)

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока. Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами. Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше. Планетарный механизм включает в себя:

  1. Кольцевая шестеренка
  2. Солнечная шестеренка, установленная непосредственно на валу мотора
  3. Сателлиты
  4. два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

Как разобрать шуруповёрт в общем виде + (Видео)

Сделаем анализ разборки, примером послужит шуруповерт фирмы Макита:

  • Убираем блок-корпус, где находится аккумуляторная батарея.
  • Извлекаем винты, которые объединяют две половинки корпуса, крестообразной отверткой.
  • Вынимаем все, что содержится внутри корпуса инструмента.
  • Отсоединяем кнопку реверса.
  • Демонтируем переключатель скоростей.
  • Отсоединяем движок и редуктор.

Как разбирается патрон + (Видео)

Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:

  • По часовому направлению выкручиваем винтик с левой резьбой.
  • Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
  • Положить шуруповерт на ровную поверхность, на стол, например.
  • Включить его.
  • Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.

Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:

  • Изъять редуктор и шпиндель;
  • Расположить узел в зажимы тисков;
  • Возьмите трубный ключ, а затем отсоедините патрон.

А если в редукторе обнаружился мусор, тогда нужно так и поступать.

Как разобрать аккумуляторную батарею + (Видео)

  1. Отсоединить шурупы на дне коробки.
  2. Открыть коробку.
  3. Проверить и отбраковать составляющие.
  4. Осуществить замену и обратно собрать.

Крепежные винтики на нижней стороне могут варьировать в количестве, начиная от четырех до шести. Зачастую откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в ходе сборки не спутать их между собой. На некоторых модификациях можно встретить неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, по которой проходит заводское склеивание. Далее надо взять крепкий ножик и ввести его в паз, слегка пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не проблема, если это случится мимо паза. Все расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккума. На каждом из таких компонентов измеряется напряжение, которое непременно должно быть в диапазоне оптимального уровня. Если отличие свыше 10%, такой аккумулятор нуждается в замене.

Каждый производитель стремится создать инструмент, который будет максимально удобным в рабочем процессе, создавая обширный ассортимент моделей – от шуруповертов базового уровня до профессиональных образцов.

Шуруповерты Хитачи ставят в приоритет отменное качество сборки, а также практичность своих инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от собратьев, которые имеют шнур для подключения к 220 В. Оборудованные переключателями режимов, а также кнопкой выключения и опцией акселератора, шуруповерты бош – отличное решение для дома и для профессионального использования. Кроме того, отлично зарекомендовали себя такие марки как Интерскол, Макита, Cmi, Зубр.

Редуктор для шуруповерта

Внимание покупателей подшипников

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
zakaz@themechanic.ru
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
zakaz@themechanic.ru
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Шуруповерт и его устройство

Шуруповерт это такой инструмент который обычно присутствует в гараже или в кладовке любого мужчины Ведь каждому приходилось пользоваться отверткой при закручивании болтов или саморезов. Даже при закручивании десятка болтов нагрузка на руки возрастает, а если нужно собрать шкаф или мебель на кухню? Вот для этого и существует такой инструмент. И при этом он не только завинчивает крепёж но и вполне способный сверлить отверстия как в дереве так и в металле.

Конечно, при длительной эксплуатации некоторые детали любых инструментов могут выходить из строя. Профессионалы хорошо знают устройство шуруповерта и могут, при необходимости разобрать его, найти деталь, которая вышла из строя и заменить её или отремонтировать.

На самом деле деталей не так уж много: это редуктор, двигатель постоянного тока, устройство для регулировки количества оборотов, узел подачи электроэнергии — это может быть и аккумуляторное потребление и сетевое, ограничитель нагрузки.Остальные детали индивидуальны для каждой модели.

Схема устройства шуруповерта

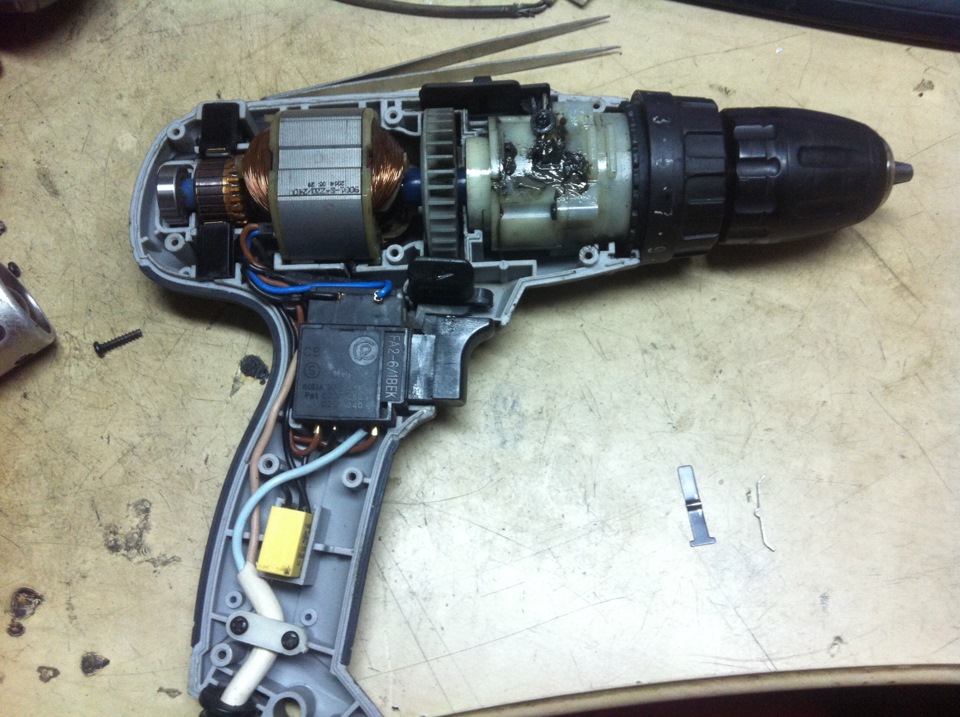

Далее можно посмотреть , как же выглядит инструмент внутри:

Схема внутреннего устройства шуруповерта

Самыми важными для работы являются двигатель переменного тока и планетарный редуктор.

Редуктор и его комплектующие

Двигатель для винтоверта изготавливается стандартно: внутри цилиндра расположены магниты якорь же держится на специальных опорах, в пазах которого находятся обмотки с высокой магнитной проницаемостью. Они соединяются с коллекторными пластинами. Якорь изготавливается из стали а щетки из стали и графита, которые прижимаются к якорю при помощи подпружиненных пластин. Это самая примитивная схема двигателя.

Устройство редуктора шуруповерта (винтоверта) следующее: он состоит из небольшого количества деталей и изготавливается в отдельном корпусе. Весь перечень деталей это шестерни, а именно цилиндрические конические и червячные, водило и сателлиты. Для бытового использования эти шестерни или часть их делают из пластмассы. Это значит, что высокую бесперебойную нагрузку они выдерживать не смогут, хотя для бытовых целей вполне годятся.

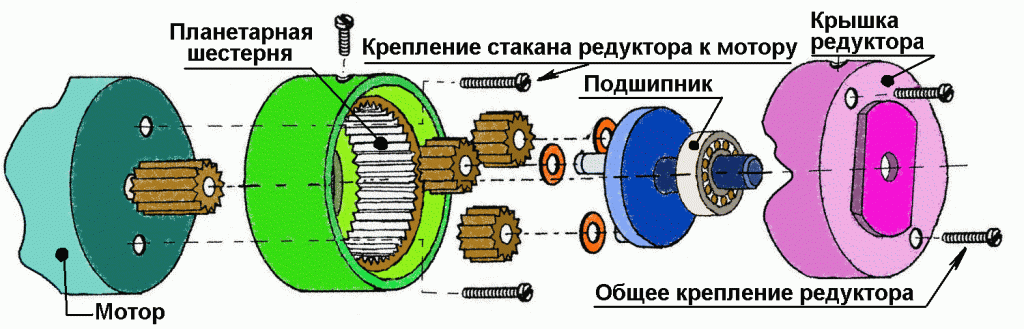

Стандартное устройство редуктора шуруповерта

Для профессионального использования обязательно изготавливать детали редуктора из металла, что позволяет выдерживать длительную усиленную нагрузку.Этот узел требует постоянного ухода, то есть смазки, замены износившихся деталей. Отличие планетарных редукторов шуруповертов в том что они бывают как двухступенчатые так и трёхступенчатые. От этого зависит и количество деталей в самом устройстве. Но эти узлы каждая компания изготавливает по своему, используя и свой опыт, и свои наработки. Этим и отличаются модели шуруповертов один от другого.

Ссылка на основную публикацию
Adblock
detector
