Самодельные станки из болгарки

Самодельный станок из болгарки для резки металла

Станок для резки металла, сделанный из болгарки: подробное описание изготовления с фото.

Отличный станок для домашней мастерской, можно сделать из УШМ. Такое приспособление позволяет быстро и точно, резать листовой металл больших размеров.

Самодельный станок, представляет собой передвижную каретку с закреплённой болгаркой, которая перемещается по направляющей.

Для изготовления отрезного станка, понадобятся материалы:

  • профильная труба 40 х 20 мм – 0,32 м;
  • профильная труба 20 х 20 мм – 1,38 м;
  • профильная труба 15 х 15 мм – 0,34 м;
  • полоса 40 мм – 0,14 м;
  • полоса 20 мм – 0,16 м;
  • подшипники 100-я серия – 16 шт.;
  • болты М10 под шестигранник 75 мм – 8 шт;
  • гайки М10 – 12 шт;
  • шайбы 10 мм – 32 шт;
  • длинные гайки М12 – 3 шт.;
  • длинная гайка М10;
  • болт М12 с полной резьбой 200 мм;
  • болты М10 40 мм – 2 шт.;
  • болт под шестигранник с полной резьбой 70 мм;
  • заглушки для профиля 20 х 20 мм – 6 шт;
  • заглушки для профиля 40 х 20 мм – 1 шт;
  • профильная труба 50 х 50 мм, для направляющей – 2 м или более.

Далее на фото, показан процесс изготовления самоделки.

Первым делом, изготовим роликовую каретку для линейной направляющей. В качестве ее основы будет применяться профильная труба с сечением 20 х 20 мм. Потребуются 4 заготовки длиной по 300 мм.

Затем, в заготовках, нужно просверлить сквозные отверстия для будущего соединения деталей. Их центры располагаются за 25 мм от каждого края профильных труб. Потребуется сверло с диаметром 11 мм.

Переворачиваем просветленный профиль на другой бок, и отступив уже 50 мм,сверлим аналогичные сквозные отверстия с каждой стороны.
Чтобы спрятать применяемые в дальнейшем при сборке каретки болты сквозные отверстия в заготовках нужно доделать. Для этого одну стенку каждого профиля требуется рассверлить, применяя сверло с диаметром 17 мм. Так дорабатываются все 16 отверстий, примыкающие к ним остальные 16 остаются нетронутыми.

Изготовим плечо для крепления болгарки, отрезаем профиль 40 х 20 мм, длиной 300 мм.

Также потребуется сделать узел для регулировки глубины прохождения при распиле. Он изготовляется из профильной трубы 20 х 20 мм, длиной 160 мм. Его торцы срезаются под углом 45 градусов.
Из профильной трубы сечением 15 х 15 мм нужно нарезать небольшие проставки длиной по 40 мм. Всего потребуется 8 шт.

Собираем конструкцию. В качестве соединяющей петли будет применяться болт М12 со сплошной резьбой длиной 200 мм. На него накручиваются 3 длинные гайки М12.
Закрепив болты с гайками струбцинами к столу нужно приложить заготовки из пары профилей 20х20 мм, и одного 40 х 20 мм. Трубы нужно приварить к гайкам.

Затем, из полосы шириной 40 мм нужно вырезать 2 заготовки длиной по 50 мм. По центу ближе к краям сверлим по отверстию сверлом 11 мм.

Эти пластины, послужат креплением болгарки в штатные отверстия, применяемые для крепления ручки. В некоторых инструментах данные отверстия могут быть изготовлены под болты М8, что нужно будет учесть. Для надежности прижимные болты М10 40 мм нужно оснастить гайками. Болты вкручиваются в редуктор сквозь пластины и поджимаются гайками.

Теперь, немного отступив от крепления пластин уваривается ранее сделанная заготовка из профиля 20х20 длиной 160 мм. На ее свободный торец варится заглушка из той же полосы, что и крепление для болгарки. На выступающем ухе пластины сверлится отверстие, и на него наваривается гайка М10. Для усиления конструкции дополнительно на бок профиля нужно приварить стальную полосу длиной 160 мм, также спиленную под 45 градусов.

После покраски деталей, собираем каретку. Для этого потребуются винты М10 под шестигранник длиной 75 мм. Нужно стянуть заготовки профильных труб 20 х 20 мм между собой. При этом между ними набирается пирог: шайба, подшипник, шайба, проставка, шайба, подшипник, шайба. Повторив так еще 7 раз, в результате получается готовая каретка.

Собираем крепление для болгарки.

На столе, устанавливаем направляющую и роликовую каретку. Ее высота регулируется подкладкой деревянных брусочков. Инструмент крепится по кромке стола. Заготовки для распила прижимаются парой слесарных струбцин. Для удобства можно проводить раскрой в несколько проходов, каждый раз добавляя глубину запила.

Самодельный отрезной станок из болгарки, готов к работе.

Станок делает ровные и точные пропилы.

В результате, получился удобный отрезной станок по металлу.


Также рекомендуем посмотреть видео, где показан процесс изготовления отрезного станка из болгарки и его испытания.

Как своими руками изготовить отрезной станок из болгарки

Отрезные станки — это универсальное оборудование, которое используется в промышленности при металлообработке и обычными домовладельцами при работе с пиломатериалами. Изготовить отрезной станок из болгарки своими руками не составит труда, что позволит сэкономить на приобретении дорогостоящей техники. Такая работа не представляет особой сложности, поэтому любой желающий сможет изготовить универсальный в использовании агрегат для работы с деревом и металлом.

Описание оборудования

Отрезные станки представляют собой простейшую конструкцию с жестко и неподвижно закрепленной станиной, которая выполняется из пиломатериалов или сваренного уголка и подвижной головки с рабочим органом дисковой пилой. С одинаковым успехом такой станок справиться с обрезкой вагонки, блок-хауса, строганных досок и тонких бревен, что позволяет использовать его для заготовки дров.

Сегодня в продаже можно подобрать различные типы отрезных станков и стационарных болгарок для резки металла, которые будут различаться мощностью электропривода, своей конструкцией, предназначением и рядом других характеристик. Простейшие модели, которые выполнены по принципу поднимающегося и опускающегося круга, можно с легкостью собрать самостоятельно.

Такие агрегаты, изготовленные своими руками, не уступают в показателях функциональности промышленным моделям, при этом они отличаются компактными габаритами, отлично справляются со всеми возложенными на них функциями, а изготовление такой техники не представляет особой сложности.

Преимущества и недостатки самодельных агрегатов

Планируя изготовить своими руками отрезной станок из болгарки, необходимо постараться оценить все преимущества и недостатки такой техники. К преимуществам самодельных агрегатов можно отнести следующее:

  • Доступная стоимость.
  • Простота используемых компонентов.
  • Мобильность техники.
  • Возможность изготовления станка с различной конструкцией.

Из недостатков изготовленной своими руками отрезной пилы по металлу отмечают лишь определённые сложности с фиксацией заготовок во время резки, что может привести к ухудшению качества обработки деревянных и металлических изделий.

Материалы и инструменты

Проще всего изготовить самодельный отрезной станок из болгарки и шлифмашинок, которые могут использовать круги различного диаметра. Выбирая используемую болгарку, необходимо помнить о том, что модели, которые способны работать с дисками диаметром более 150 миллиметров, отличаются универсальностью в использовании, а такой станок справится с обработкой различных по своим размерам пиломатериалов. Оптимальные показатели мощности болгарки составляют 800 Ватт и более.

Станину и кронштейн проще всего выполнить из металлического уголка, который сваривается или крепится на заклепках. Качеству фиксации болгарки следует уделить должное внимание, так как впоследствии при обработке материалов именно на имеющееся крепление приходится повышенная нагрузка, что может привести к поломкам маятникового механизма.

Изготовление станка своими руками

Перед тем как приступать непосредственно к изготовлению станка следует подобрать используемые компоненты и чертежи отрезного станка своими руками из болгарки. Простейшие варианты подразумевают наличие у них следующих элементов конструкции:

  • Маятник.
  • Станину.
  • Крепление под болгарку.

Станина выполняется в виде стальной рамы, сваренной из профилированных труб. Рабочую платформу-стол можно выполнить из листового металла, толщина которого составляет не менее 3 миллиметров.

К выполненной плите крепят кронштейн, на который шарнирами монтируют маятниковую плиту.

Можно с легкостью отыскать необходимые чертежи станины для болгарки своими руками, что позволит существенно упростить изготовление такого оборудования.

Для фиксации обрабатываемой заготовки на платформе трубореза крепят один или два упора, что позволит обеспечить неподвижность пиломатериалов и металлических изделий при их разрезании отрезным кругом. Отдельные модели торцовочных станков подразумевают наличие поворотного приспособления с транспортиром, с помощью которого отрезной диск может поворачиваться на любой угол, что позволяет осуществлять сложную обработку деталей.

В металлической платформе в месте касания ее пилой режущего круга необходимо сделать небольшой пропил, ширина которого должна равняться двойной толщине отрезного круга болгарки

. Наличие такого пропила позволит существенно упростить работу с инструментом, исключая повреждение агрегата при неаккуратном обращении с маятниковым креплением болгарки.

Читать еще:  Какие бывают клеевые пистолеты

В дальнейшем имеется возможность модернизации изготовленной своими руками торцовки из болгарки, в том числе и с заменой используемой болгарки или установкой дополнительных креплений для обрабатываемых заготовок. Последние позволяют осуществлять максимально точную обработку, в том числе изготовление одинаковых по своим размерам деревянных или металлических изделий.

Изготовить углорез и отрезной станок из болгарки не составит какого-либо труда. Необходимо лишь подобрать качественную схему выполнения такого оборудования, по которой в последующем и будет собран нужный станок

. Проще всего такой агрегат выполнить из УШМ, которая крепится к маятнику и станине из металлического уголка. С помощью такого простейшего оборудования можно обрабатывать древесину, разрезать пиломатериалы или работать с различными металлическими заготовками.

Сообщества › Сделай Сам › Блог › Отрезной станок из болгарки.

Всем привет. Наконец закончил свой станочек. Появилась возможность покрасить порошком не дорого.
В общем отпескоструили и покрасили.
В данной конструкции основная идея это модульность, крепление через фланец позволяет крепить любую болгарку и в качестве оси используется маятник от ГАЗ 24 ( ось и втулки)

Видать в детстве я конструкторами не наигрался )

Смотрите также

Метки: станина для болгарки, станок из болгарки

Комментарии 40

Четкая вещь, надо будет сделать), молодец!

Заветная вещица . Чертеж имеется или хотя бы габаритные размеры

Чуть ниже есть ссылка на автора, там все подробно описано.

видел много заводских приспособ и адаптеров, но это вообще класс

Спасибо за комментарии, но скажу сразу идея не моя, нашел здесь, а потом еще на канале YouTube.
Чертежи купил у автора. (цена просто символическая, не жадничайте и поддержите автора)
Правда делал из хлама что был под рукой, поэтому есть отступления от чертежей.
Сделано все без привлечения токаря.
Вот канал автора
Вот подробное описание, можно и без чертежей разобраться. www.mastergrad.com/forums…-pila-iz-230-mm-bolgarki/
Я решил все-таки с чертежами, чтобы меньше переделок в процессе было.

Добавь еще «кожух безопасности» сверху. чтобы диск «открывался» когда наклоняешь и закрывался когда поднимаешь. всего-то надо кожух согнуть-сварить и пружинку сверху одну

Я думал, что будут в основном интересоваться — на чем собрана ось )))

безопасность — в первую очередь!
😉

Очень аккуратно сделал! Молодец!

Молодец! руки правильные.
Для РФ- подобные есть на рынка, стоят не дорого, у меня с рынка. 🙂

Можешь фото выложить, интересно.

чертежи выкладывай! А реализация действительно классная и простая! Молодчага!
B что будет стоить такой повторить? Можно и без покраски и сборки?

Я его делал с лета — увлекся идеей, было интересно. Потрачено много свободного времени, я немного другим занимаюсь.

Отличная реализация. Смотрел критическим взглядом со всех сторон — ни добавить, ни убавить. Великолепно, поздравляю.
Единственное, что я бы добавил — легкий жестяной экран перед стойкой и под углом к ней для увода искр в правую сторону, Но допускаю, что необходимости в экране и не возникнет

Возможно, но позже. Еще наверно расширители стола, место для них предусмотрено.

Отличная реализация. Смотрел критическим взглядом со всех сторон — ни добавить, ни убавить. Великолепно, поздравляю.
Единственное, что я бы добавил — легкий жестяной экран перед стойкой и под углом к ней для увода искр в правую сторону, Но допускаю, что необходимости в экране и не возникнет

Искры летят назад.

Я понимаю, что искры летят назад. Но при этом часть их может ударять в вертикальную стенку стойки и после этого отлетать назад, в сторону пильщика. Не смертельно, но неприятно. Угловой экран стойки направит искры вправо.

Стойка в стороне, но возможно, эксплуатация покажет недочеты. Спасибо.

Отличная реализация. Смотрел критическим взглядом со всех сторон — ни добавить, ни убавить. Великолепно, поздравляю.
Единственное, что я бы добавил — легкий жестяной экран перед стойкой и под углом к ней для увода искр в правую сторону, Но допускаю, что необходимости в экране и не возникнет

Модульная конструкция еще удобна тем, что быстро можно под любую болгарку сделать. Делаешь только скобу крепления и все.

плиз чертежи на всеобщее обозрение. конструкция имеет право на жизнь и многие хотят повторить…особенно я))))

Отрезной станок из болгарки: как сделать удобный инструмент своими руками

Без угловой шлифовальной машины — болгарки — не обойтись ни в гараже, ни на частном подворье. Агрегат позволяет разрезать металлический профиль, зачистить сварной шов или убрать ржавчину с поверхности заготовок и деталей, имеет невысокую цену и невероятное удобство при работе. Есть у шлифмашины и недостатки, один из которых — нестабильное качество реза и опасность перекоса отрезного диска при использовании. Устранить досадные недочёты можно, изготовив специальную станину своими руками, которая превратит ручной инструмент в настоящий отрезной станок. Это позволит увеличить скорость работы и достигнуть точности, которую можно получить только на оборудовании промышленного изготовления.

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

  • разделение металлопрофиля на отрезки необходимой длины;
  • раскрой листового металла;
  • получение большого количества однотипных заготовок в короткие сроки;
  • резка керамической плитки;
  • разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.

С помощью самодельного отрезного станка можно решить широкий круг задач

К преимуществам дисковых отрезных станков относятся удобство и простота в использовании, высокая скорость и точность реза, возможность замены режущего диска в считаные минуты.

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Виды приспособления, их достоинства и недостатки

Существует два вида конструкций отрезных станков, отличающихся расположением болгарки, которые можно смастерить в домашних условиях.

Первая установка представляет собой станину с жёстко закреплённой под ней угловой шлифовальной машиной. На рабочей поверхности виден только отрезной диск, который свободно проходит в прорезь стола. Раскрой металлического профиля или листа в этом случае полностью идентичен распилу деревянных заготовок с помощью циркулярной пилы. Несмотря на очень простую конструкцию, подобная схема особой популярностью не пользуется. Те, кто изготовил такое приспособление, отмечают неудобство в использовании из-за необходимости передвигать заготовку. Это значительно снижает точность работы и делает процесс небезопасным. Единственное преимущество станка с нижним расположением УШМ — возможность быстро раскраивать тонкие металлические листы.

Отрезной станок с нижним расположением болгарки может использоваться как для резки металла, так и в качестве циркулярной пилы

Вторая схема, при которой деталь остаётся неподвижной, а перемещается сам отрезной круг, более удобна. Так называемая маятниковая пила, размещённая над столешницей, позволяет отрезать заготовку точно под требуемым углом, при этом появляется возможность сделать нужное количество однотипных деталей. Из-за расположения шлифмашины сверху распил заготовок не требует усилий, а эксплуатация агрегата становится простой и безопасной. К несомненным достоинствам конструкции относится и возможность быстрого демонтажа болгарки для традиционного использования. Что же касается недостатков этого способа, то слабым звеном можно считать шарнирное соединение, которое усложняет конструкцию станка.

Станок для резки металла с верхним расположением болгарки имеет более удобную конструкцию и даёт возможность раскроя заготовок под нужным углом

Устройство маятниковой пилы из болгарки

Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:

Читать еще:  Как правильно отрегулировать ножи на деревообрабатывающем станке

Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском. Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина — соответствовать диаметру.

Стандартная конструкция состоит из станины, маятника и крепления для болгарки

Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение — гибкий элемент (резиновый жгут или пружина).

Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.

Удобство при эксплуатации оборудования можно значительно повысить, подключив болгарку к ножному выключателю-педали. Разумеется, в этом случае рычаг запуска УШМ приводят в рабочее положение и фиксируют специальной кнопкой.

Необходимые инструменты и материалы

Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.

Прежде чем приступить к работе, надо приготовить:

  • трубу профильную «квадрат» (25х25х2,5 мм);
  • трубу профильную «прямоугольник» (40х20х2,5 мм);
  • лист металлический толщиной 4–5 мм;
  • подшипники шариковые № 202, 203 или 204 – 2 шт.;
  • пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
  • пруток диаметром 8–10 мм;
  • шину металлическую (20х4 мм);
  • болты и гайки c резьбой M8 или M.

Из инструментов понадобятся:

  • угловая шлифмашина;
  • дрель или сверлильный станок, набор свёрл;
  • набор плашек для нарезания метрической резьбы;
  • ключи рожковые;
  • сварочный аппарат.

Наличие электросварки желательно, но необязательно — все соединения можно выполнить и на резьбовых соединениях. Однако следует понимать, что такой способ снижает надёжность и прочность конструкции.

Для изготовления станка лучше выбрать болгарку известного производителя

Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.

Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.

Изготовление отрезного станка своими руками

Подготовительный этап

Работу над отрезным станком начинают с проектирования. Невозможно дать точные размеры устройства, поскольку конструкция зависит от модели и размера конкретной болгарки. Тем не менее по представленным чертежам можно получить представление о габаритах и структуре оборудования.

Эскиз проекта начинают с чертежа корпуса. Возможно, понадобится не каркас, а отдельная платформа, которую можно крепить к слесарному верстаку. В любом случае определяют размеры устройства и расположение на корпусе основных узлов. Далее замеряются УШМ и межосевые расстояния крепёжных отверстий на корпусе её редуктора. На основании этих показателей составляется чертёж крепления болгарки к маятнику. После этого проектируется сам поворотный узел. Чем меньше будет расстояние от шарнирного соединения до режущего круга, тем жёстче и точнее будет станок. Другими словами, длина маятника должна быть минимально возможной.

На последнем этапе проектирования подсчитывают, сколько и какого материала понадобится.

Фотогалерея: Чертежи для изготовления самодельного отрезного станка

Чертёж отрезного станкка рамного типа. Габариты рамы выбирают исходя из размеров используемого инструмента

Чертеж отрезного станка маятникового типа. Слева обозначены размеры основания. Справа отмечены особенности конструкции маятника

Пошаговая инструкция

  1. В соответствии с чертежом нарезают заготовки будущего станка. Для каркаса и маятника используют профильные трубы, а для консольного крепления — металлопрофиль, металлическую шину и стальной пруток. Если конструкцией предусматривается несущая платформа, то по размерам раскраивают листовую сталь толщиной 4–5 мм.
  2. К маятниковому рычагу, представляющему собой отрезок профильной трубы, приваривают поперечную ось (вал) для шарнирного соединения. При этом важно обеспечить перпендикулярность крепления вала к маятнику.

После раскройки материала к маятниковому рычагу приваривается вал

Для крепления к резьбовым отверстиям на корпусе редуктора УШМ понадобится П-образный кронштейн

Таким образом выглядит консоль крепления болгарки к маятниковому рычагу в сборе с П-образным кронштейном и хомутом

Маятниковый рычаг в сборе с подшипниковыми узлами приваривается к платформе на расстоянии 50–60 мм от края

Чтобы не повредить пластмассовый корпус болгарки, между ним и кронштейнами прокладывают полоски резины

Так выглядит усовершенствованный упор с зажимным приспособлением

На последнем этапе к платформе крепят упоры для заготовок. Чаще всего предусматривают две планки (для разреза под углом 45 и 90 градусов), фиксируя их при помощи сварного или резьбового соединения.

Нередко приспособления для удержания заготовки снабжают измерительным инструментом. Закрепив на упорной планке металлическую линейку с точкой отсчёта от диска болгарки, вы сможете быстро и точно отрезать деталь необходимой длины. Также по желанию можно установить транспортиры, тиски и струбцины различной конструкции. Такие дополнительные детали позволяют сделать, например, полный разрез или паз в заготовке под любым углом, освободить руки и так далее.

Не забудьте покрасить приспособление после того, как будут проведены все доводочные мероприятия. Даже тонкий слой эмали убережёт оборудование от ржавчины и сделает его внешний вид более эстетичным.

Видео: Как сделать отрезной станок из болгарки своими руками

Техника безопасности

В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Работая с отрезным станком, не старайтесь ускорить процесс, чрезмерно нажимая на инструмент. В лучшем случае подобная спешка может закончиться разорванным диском и заклинившей гайкой его прижима.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

Самый простой отрезной станок из болгарки

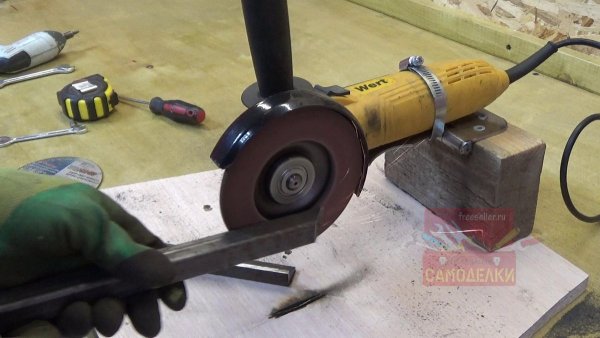

Привет всем любителям самоделок! В сегодняшней статье, хочу показать один из вариантов по изготовлению самого простого станка для «болгарки» (УШМ). Делать его будем из тех материалов, что можно найти у себя в мастерской.

Читать еще:  Регулятор напряжения бензогенератора своими руками

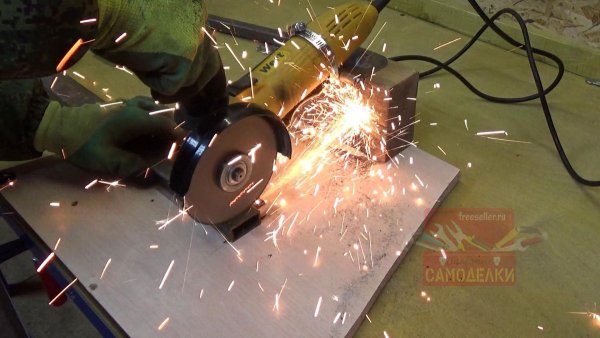

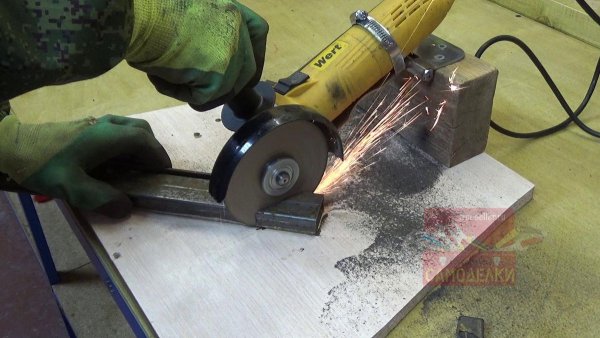

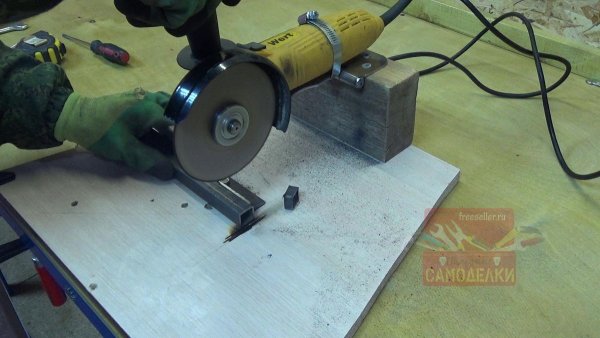

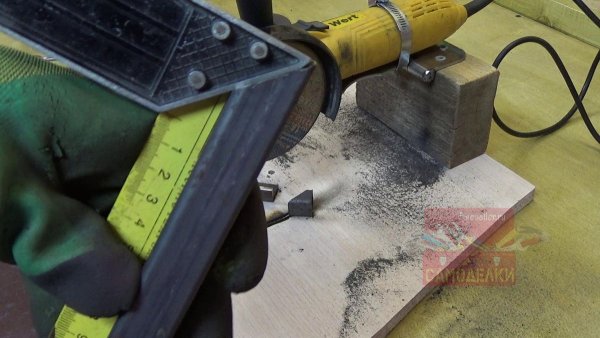

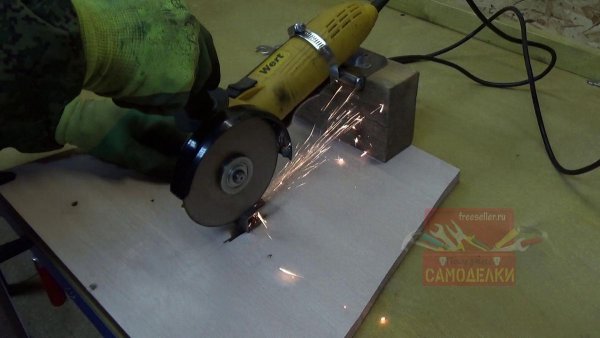

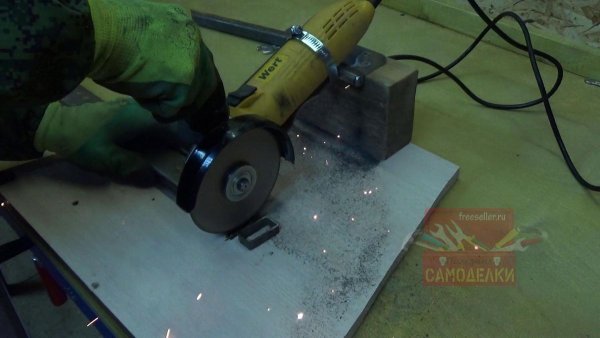

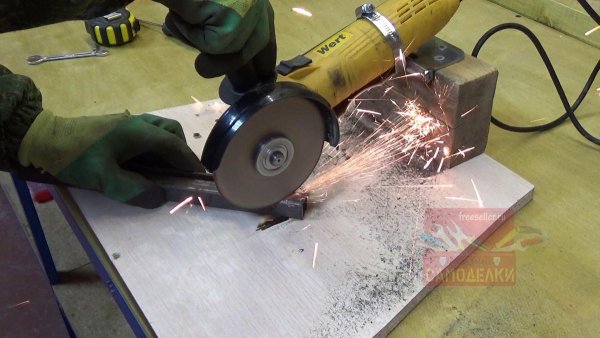

Так получилось, что мне необходимо было нарезать очень большое количество металлических отрезков под углом в 45 градусов и что бы облегчить данный процесс и был сделан этот временный станок. Уже при помощи этого временного станка для болгарки буду делать постоянный, полностью из металла. Но об этом я уже напишу в другой статье, а сейчас покажу как сделать этот.


Скажу сразу, что все размеры сугубо индивидуальны и подбираются для каждой модели УШМ отдельно.

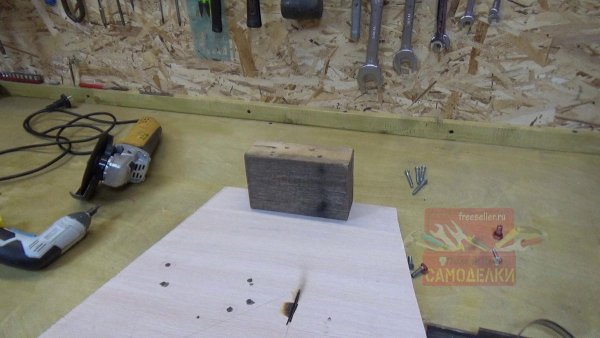

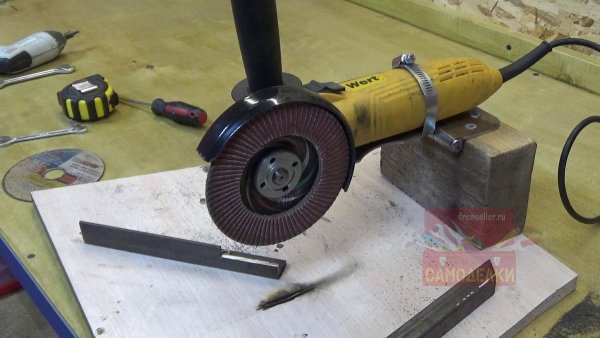

Из материалов потребуется:

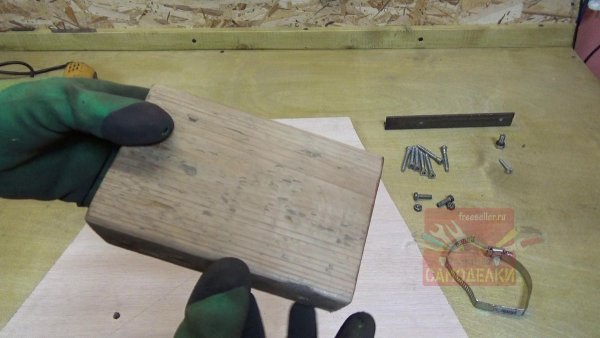

— кусок дсп (я взял от старой мебели);
— кусок бруса;

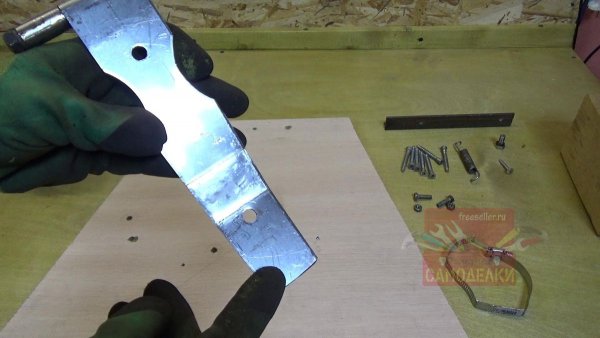

— большая металлическая дверная петля;
— хомут;
— саморезы, винты, гайки;
— уголок для упора;

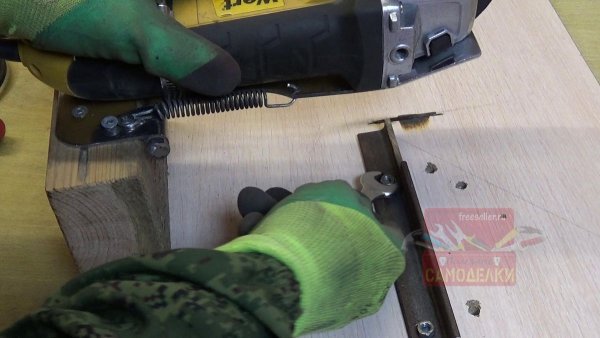

— пружинка.

Изготовление станка

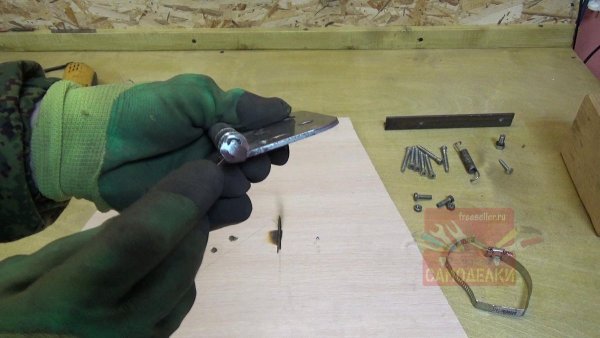

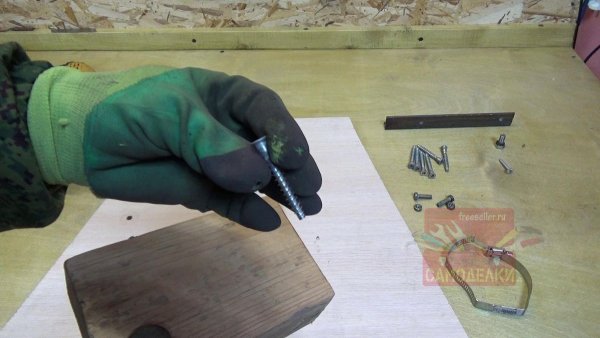

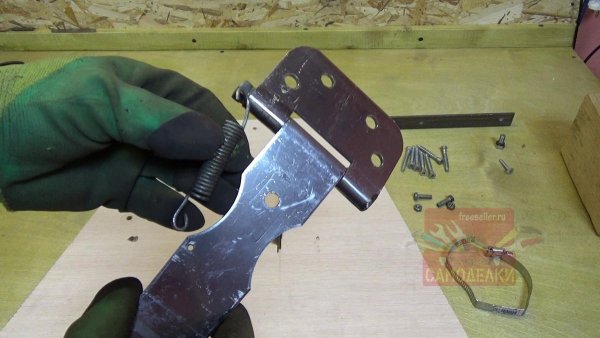

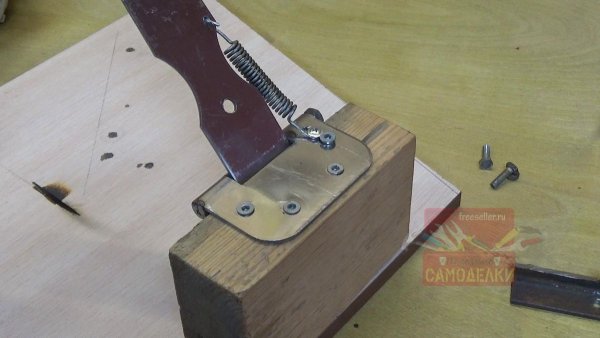

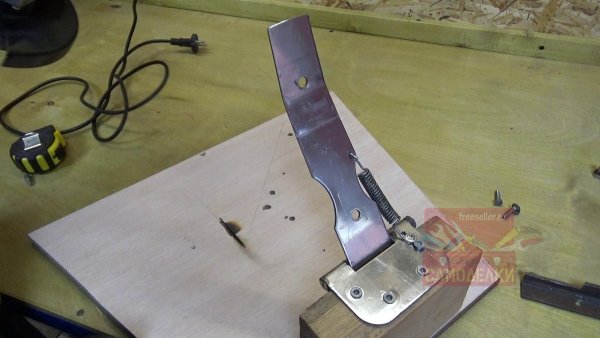

Первым делом я немного доработал петлю, заменил в ней шток на свой с резьбой, максимально затянул его и при помощи сварочного аппарата заварил с торцов.

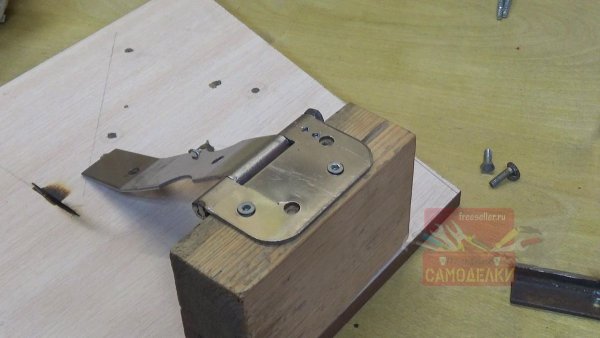

Лишне от петли отрезал и немного согнул в том месте, где будет ложиться УШМ, но так, что бы отверстие в УШМ совпадало с отверстием в петле, так как через него при помощи винтика все это будет стягиваться.

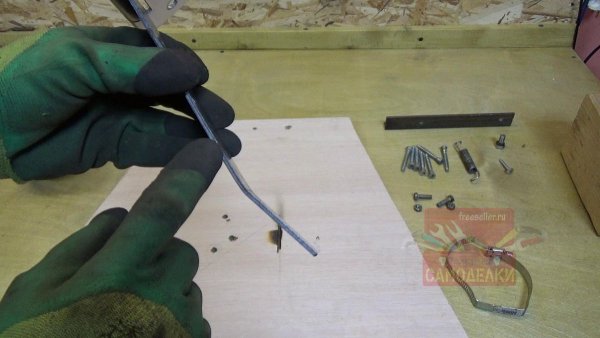

Затем сразу сделал отверстия для крепления пружинки. При помощи нее стойка будет возвращаться в исходное положение.

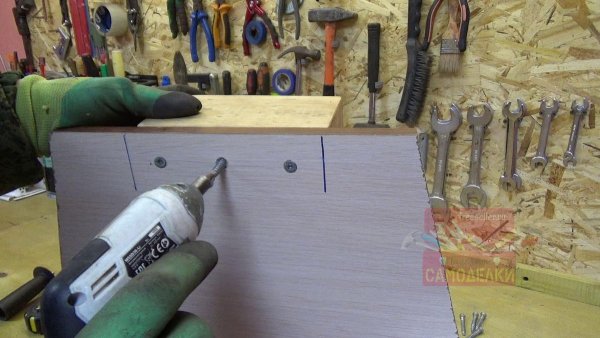

Далее сделал разметку и отверстия в станине и в бруске. Крепить все буду на мебельные саморезы, как показала практика, они очень хорошо справляются со своей задачей.


После того, как подготовили все составляющие, переходим к сборке.

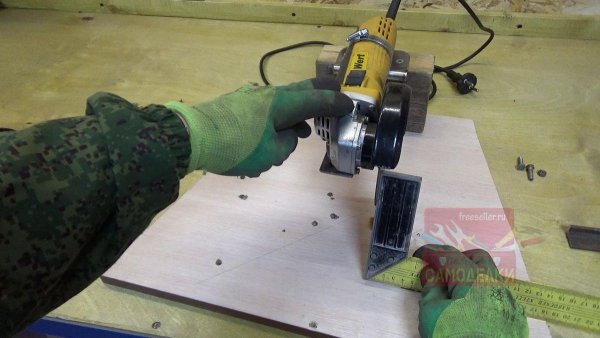

Станина получилась очень крепкая и без единого люфта. Теперь можно крепить к ней УШМ.

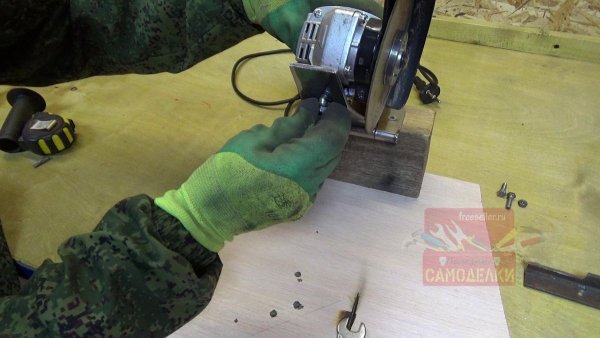

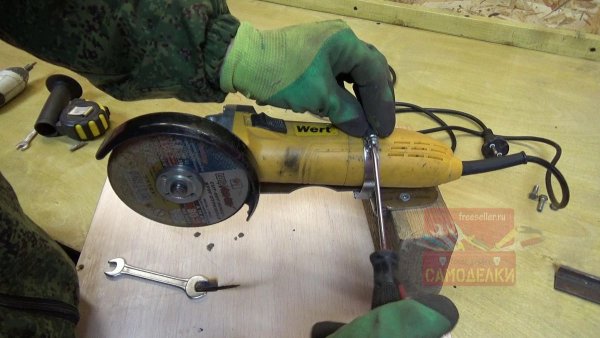

Внизу крепим при помощи винта с гравером и для усиления стягиваем металлическим хомутом.

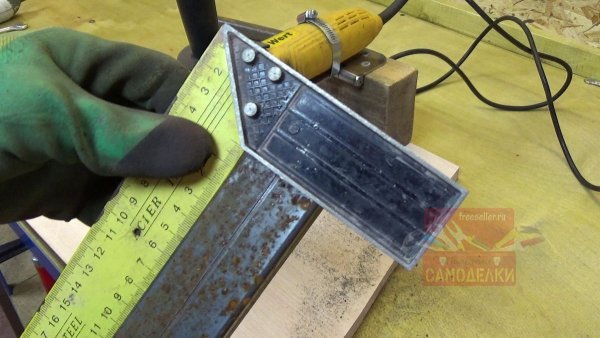

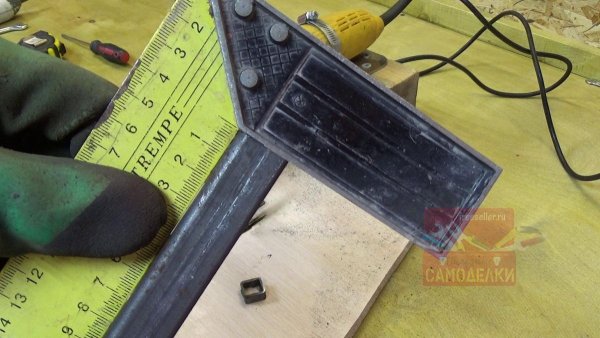

Приложив уголок, видим, что все получилось строго под углом в 90 градусов.


Далее из металлического уголка сделал упор. Закрепил его на болтах. Упор можно ставить в двух положениях. Первое положение это резка под углом в 90 градусов и второе положение это резка под углом в 45 градусов.

Теперь можно испытать самодельную стойку для УШМ. Сначала отрежем профиль под углом в 90 градусов. Резать буду трубу 20*20мм и 20*40мм.

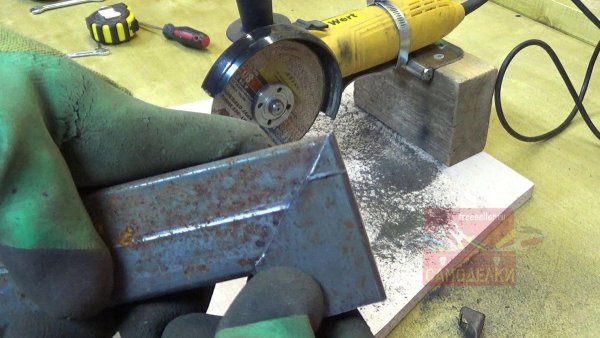

А теперь те же трубы, но под углом в 45 градусов.


Как видно из фото выше, со своей задачей стойка справляется отлично! Так же помимо отрезного диска, на стойку можно поставить шлифовальный и обрабатывать небольшие заготовки.

Видео по изготовлению станка

Так же весь процесс изготовления можно посмотреть в видео ниже:

Как болгарку «превратить» в отрезной станок

При необходимости частого выполнения работ по разрезанию металлических труб и профиля относительно небольшого сечения без отрезного станка работать трудно. Можно пользоваться обычной болгаркой, но при отрезании небольших фрагментов или необходимости выполнения точного реза даже в руках опытного мастера, углошлифовальная машинка не дает требуемого результата. Самый бюджетный выход — сделать отрезной станок из болгарки своими руками.

Как сделать отрезной станок из болгарки своими руками мы расскажем ниже. Для этого потребуется минимум инструмента и материалов. Можно отметить одно — станок работает не хуже промышленного консольного и в условиях мелкосерийного производства или изготовления штучных деталей незаменим как в бытовых условиях, так и в металлообрабатывающей мастерской или ремонтном цехе.

Кроме того, самодельный отрезной мобильный станок из углошлифовальной машинки (болгарки) можно перевозить с собой на строительные объекты, где производится монтаж металлокаркасов (например, теплиц), кровельные работы, или иной вид действий, сопряженный с резкой металл.

Как сделать отрезной станок из болгарки своими руками показано на видео. Это под силу любому человеку, мало-мальски смыслящему в слесарных работах. Если модернизировать конструкцию, то можно обойтись без электросварки. Но в любой мастерской или цехе есть сварочный аппарат, поэтому исключать его из технологического процесса не будем.

Консольный станок из болгарки

Основание станка — рабочий стол из металла (стали или алюминия), размером около 50Х50 см. Если вы собираетесь, время от времени, работать с длинными заготовками или металлическим листом, то ширину стола можно увеличить или предусмотреть возможность установки дополнительной плоскости. Для этого можно использовать выдвижной кронштейн, или откидную плоскость, в обычном состоянии находящуюся под столом и служащую его основанием.

На столе монтируется кронштейн для крепления болгарки на пружинном подвесе. Сила пружины подбирается такой, чтобы она могла удерживать болгарку в наклонном положении на высоте отрезного диска от заготовки не менее 15 -20 см. При резке инструмент должен подаваться к заготовке с небольшим, но ощутимым усилием.

Углошлифовальная машина зажимается в коробчатом корпусе на винтах. Размеры и конфигурация прижимных пластин подбираются с таким расчетом, чтобы:

  • обеспечивался легкий доступ к пусковой кнопке;
  • инструмент прочно удерживался, и при усилии резки не возникало биений и отклонений;
  • монтаж и демонтаж не занимал много времени.

Чертежи самодельного станка можно подкорректировать в зависимости от размеров и мощности конкретного инструмента. Здесь важно только одно — чтобы инструмент удерживался прочно и плоскость вращения диска была строго перпендикулярной плоскости стола. На самом столе в зоне вращения круга выполняется прорезь, чтобы рабочая часть инструмента свободно входила в него и не задевала металла.

Вариант крепления — «П»-образный кронштейн с просверленными отверстиями на месте штатных резьбовых гнезд болгарки. При креплении инструмента задействуются два болта и рукоятка, которая и служит для подачи его в зону резания. Этот вариант очень удобен, если станок сделан под одну болгарку, если придется использовать другую модель, то закрепить ее будет невозможно, придется переделывать кронштейн. Схема с изменяющимися габаритами консоли тоже вполне работоспособна, но сложнее в изготовлении.

Что стоит предусмотреть

Видео, полезное для изготовления переносного варианта устройства, демонстрирует отрезной станок по металлу, который несложно собрать в небольшой кейс и перевезти в общественном транспорте или багажнике легкового автомобиля. Таким станком удобно пользоваться при производстве ремонтов по вызову, когда требуется быстрая и точная подгонка по размеру.

Отрезной профессиональный станок из болгарки, сделанный своими руками, оснащается поворотным прижимным устройством со струбциной. С ее помощью можно резать металл перпендикулярно или под фиксированным углом.

Для отрезного станка по металлу нужно выбирать инструмент, оборудованный фиксируемой пусковой кнопкой. Это одно из основных условий выбора инструмента. Размеры болгарки должны быть рассчитаны на диаметр отрезного диска 150 -230 мм. Диски 115 и 125 мм тоже вполне рабочие, но их придется часто менять — они рассчитаны на ограниченное количество резов.

Конструкция крепления инструмента на маятниковом рычаге допускает замену круга без снятия болгарки, но частые остановки снижают продуктивность работы станка. Нельзя считать, что используемая в конструкции станка болгарка выпала из обихода цеха или мастерской — она демонтируется в течение нескольких минут и вполне пригодна для использования в качестве ручной машины.

В заключение

Маятниковая пила — оптимальный вариант использования болгарки. Здесь нет ограничений по геометрии разрезаемого металла. Если приходится резать трубы большого диаметра или, даже, разрезать на кольца автомобильные диски, то достаточно установить станок таким образом, чтобы заготовку можно было проворачивать вдоль горизонтальной оси. Как правило, такие детали достаточно массивные и зажимов для них не требуется. Важно только следить за равномерностью вращения и состоянием отрезного круга.

Станок для резки металла заводского изготовления для крепления болгарки можно купить в интернете. Но часто они изготовляются полностью из дюралевых сплавов и на прочность их надеяться не стоит. Очень быстро появляются люфты, и сделать точный рез, особенно на твердом металле, достаточно сложно. При этом цена такой установки довольно высока — за такую же сумму можно сделать самостоятельно станок с намного лучшими показателями.

Стационарная отрезная пила из болгарки — устройство универсальное и не требующие соблюдения при изготовлении определенных стандартов. Свой вариант станка можно разработать самостоятельно, но предлагаемый принцип консольной маятниковой рамы, на которой закреплена болгарка, представляется оптимальным как для любительской, так и для профессиональной работы. Металлорежущий станок значительно безопаснее обычной болгарки — исчезает угроза закусывания круга в резу, вырывания инструмента из рук и перекоса заготовки.

Ссылка на основную публикацию
Adblock
detector
