Сварка чугуна электродом в домашних условиях

Чугун представляет собой сплав углерода и железа, который также содержит легирующие добавки и примеси. Детали из чугуна широко применяются не только в промышленной и производственной областях, но и в быту. Чугунные изделия частного назначения: сантехнические элементы, конструкции заборов, детали автомобилей и много другое. Активное использование данного сплава приводит к необходимости проведения сварочных работ.

Основные сложности сваривания чугуна, с которыми сталкиваются домашние мастера:

из-за жидкотекучести сплава рекомендуется проводить сварку в нижнем пространственном положении;
несоблюдение температурных режимов приводит к перекаливанию чугуна, что может стать причиной образования пор и возникновения напряжения в сварных швах;
чугун в расплавленном состоянии может выделять газы, что отрицательно скажется на качестве соединения;
ускоренное или неравномерное нагревание или охлаждение может способствовать появлению трещин.

Чтобы в домашних условиях получить качественное соединение чугунных изделий необходимо учитывать данные специфические характеристики, а также правильно подготовить рабочую поверхность, верно выбрать режим сваривания и электрод.

Подготовка к сварке

Подготовительные операции должны выполняться тщательно и внимательно, так как это является одним из основополагающих принципов получения качественного соединения:

конструкция очищается от загрязнений, мусора и пыли;
затем следует обезжирить детали растворителем, например, ацетоном;
при работе с тонким чугуном нужно использовать подкладки для отведения тепла;
разделку кромок следует производить перед свариванием толстостенных изделий, для этого применяется напильник или болгарка;
трещины необходимо засверлить по краям и разделать на всю длину; альтернативный метод – вырезать трещины, концы закруглить;
в зависимости от выбранного метода сварки (горячий или холодный) изделие подвергается подогреву или нет. Нагрев детали может осуществляться с помощью различного оборудования: печи, газовые горелки или с помощью подручных средств: паяльная лампа.

Методы сварки

Специалисты выделяют 3 метода сварки чугуна:

Горячая осуществляется посредством прогрева чугунных деталей перед выполнением соединения, температура – 600-650°С. Данный способ невозможно использовать в домашних условиях.
Полугорячая практически не отличается от предыдущего метода, различие состоит только в температуре нагрева, изделие прогревается до 300-350°С.
Холодная подразумевает отсутствие нагрева рабочих изделий. Сварка чугуна электродом в домашних условиях осуществляется именно по этой технологии.

Как варить чугун инвертором и плавящимся электродом

Сварка чугуна с помощью инвертора и плавящегося электрода проводится чаще всего холодным методом. Важными составляющими успешного проведения работ являются: правильный выбор электрода и оптимальные режимы сваривания.

Исполнитель должен проводить соединение специальными электродами, содержащими никель и/или медь:

Рекомендуемые режимы сварки для некоторых перечисленных марок:

Марка электрода	Сила тока для электрода диаметром 3 мм.	Сила тока для электрода диаметром 4 мм.	Сила тока для электрода диаметром 5 мм.	Сила тока для электрода диаметром 6 мм.
ЦЧ-4	65-80	90-120	130-150	–
ОЗЧ-2	90-110	120-140	160-190	220-250
ОЗЖН-1	100-120	130-150	160-180	–
МНЧ-2	90-110	120-140	160-190	210-230

Также следует выделить следующие технологические особенности:

длина одного непрерывного шва не должна 30-50 мм;
частые перерывы в сварочном процессе помогут исключить возможность перегрева, температура более 80°С недопустима;
полярность – обратная.

Данный метод сваривания может выполняться двумя вариантами: с помощью шпилек и по слоям.

1. Шпильки оснащены резьбой, что позволяет вкручивать их в кромки свариваемого изделия. Шпильки должны быть расположены вразброс/в шахматном порядке, что исключит перегревание во время сварки. Размеры шпилек зависят от толщины рабочего изделия, при их подборе следует полагаться на следующие рекомендации:

диаметр – 0,3-0,4 толщины изделия, но не более 12 мм.;
глубина вкручивания – 1,5 диаметра шпильки, но не более половины толщины изделия;
высота выступающей части шпильки – 0,75-1,2 диаметра.

После установки шпилек, можно приступать к сварке. Вокруг каждой шпильки осуществляется наплавление металла, слой за слоем. Затем исполнителю необходимо заварить пространство между шпильками, оставшееся нетронутым, выполнить один или несколько соединительных швов.

2. Многослойная сварка выполняется после разделки кромок. Не допускается присутствие острых углов. Наплавку следует производить с краев. Первый слой является основным, поэтому во время его наплавления нужно тщательно следить за режимом сварки. Каждый последующий слой, кроме первого и облицовочного, необходимо проковывать молотком, без охлаждения.

Видео

В нижеследующем ролике продемонстрирован электрод по чугуну Zeller 855, но из ролика можно увидеть, как производится сварка.

Данные сведения помогут исполнителю узнать, как варить чугун инвертором электродами по чугуну, и легко произвести работы по соединению.

Сварка обычными электродами

С целью экономии денежных средств, можно использовать вместо специальных расходников обычные (стальные). Электроды общего назначения отличаются более доступной ценой. Технология многослойной сварки обычными прутками практически ничем не отличается от рассмотренного выше способа, где применяются специальные стержни с покрытием из цветных металлов. Этапы выполнения работ аналогичны. Единственным отличием является то, что следующие после первого слои наплавляются не специальным электродом, а обычным.

Сварка чугунными электродами

Данный способ сварки может проводиться холодным и полугорячим методом. Небольшой предварительный нагрев улучшит структуру наплавленного металла.

Чугунные электроды представляют собой литые стержни с обмазкой, применяющие для исправления дефектов чугунного литья. К данному типу расходных материалов относятся следующие марки: МНЧ-1; ОЗЧ-1; ОЗБ-2М.

Сваривание осуществляется постоянным и переменным током. Величина тока определяется следующим образом: 50-60 А на 1 мм. электродного стержня.
[ads-pc-3][ads-mob-3]

Сварка неплавящимися электродами

Сварка чугуна по данной технологии проводится в защитной среде аргона или флюсов, основным компонентом которых является бура. В качестве присадочных материалов используются литые чугунные или специальные прутки, содержащие никель, алюминий и медь. Сваривание чугуна осуществляется с помощью вольфрамовых, угольных и графитовых электродов.

Наиболее распространенным методом является аргонодуговая сварка (AC TIG). Чтобы работы прошли удачно, следует придерживаться нескольких правил:

тщательная очистка поверхности от мусора и загрязнений;
заготовку нужно зафиксировать в нескольких точках;
рекомендуется использовать небольшой предварительный нагрев изделия, для этого можно использовать подручные средства. Следует помнить, что наличие или отсутствие нагрева зависит от вида свариваемого чугуна;
присадка подается под углом в 20-30 градусов;
необходимо использовать небольшие величины тока;
соединение следует проводит поэтапно: исполнитель варит небольшой отрезок в 2-3 см. и проковывает наплавленный металл, чтобы
избежать остаточного напряжения. Проковка производится небольшим молотком, вес которого не превышает 1,2 кг.,боек – закругленного типа.
охлаждение детали после сварки осуществляется постепенно.

Данный способ является неосновным при соединении чугунных изделий. Это обусловлено определенными сложностями, возникающими в процессе работы, а также повышенным уровнем трудовых и финансовых затрат.

Электроды по чугуну своими руками

При отсутствии специальных электродов для сварки чугуна, можно самостоятельно сделать расходники, близкие по характеристикам к марка ОЗЧ-2 и ОЗЧ-6. Далее мы рассмотрим два способа, как сделать электроды для чугуна своими руками.

Изготовление электродов по чугуну осуществляется по следующей технологии:

Необходимо взять медную проволоку диаметром 2-5 мм., зачистить её наждачной бумагой, обезжирить и покрыть самодельной обмазкой;
проще всего приготовить обмазку из покрытия обычных электродов (АНО-4, УОНИ-13/55).
Покрытие расходников общего назначения соскабливается со стержня, измельчается и смешивается со стальными опилками или железным порошком в пропорции 1:1. Затем в получившуюся смесь добавляется силикатный клей, после все компоненты тщательно смешиваются.
Проволока опускается в самодельную обмазку, пока нанесенного толщина покрытия не составит 1,5-2,0 мм. Затем нужно подождать, пока излишки смеси стекут.
Следующий этап – сушка, проводящаяся на открытом воздухе, электроды сушатся в вертикальном положении.
Завершающаяся процедура – прокалка выполняется в духовке или на плите при температуре 200-250°С.
Самодельные электроды по чугуну готовы к сварке. Режим сваривания электродами, созданными своими руками, не отличается от режима работы фирменными расходниками.

2. Существует ещё один способ как изготовить чугунный электрод. Сварщику понадобится дрель, стальной электрод (АНО-4, УОНИ-13/45) и медная проволока диаметром 2 мм.

Чтобы изготовить электрод для чугуна своими руками по данной технологии следует произвести следующие действия: проволока накручивается на стальную основу обычного электрода посредством вращения его зажатым в партоне дрели. Чтобы наглядно ознакомиться с процессом производства, рекомендуем посмотреть видео.

Произведенные электроды из чугуна своими руками позволят сэкономить денежные средства, а также выполнять сварочные работы без простоя. Но качество будет ниже, чем от применения специальных электродов для чугуна.

Изготовление электродов в домашних условиях по чугуну может осуществить исполнитель любого уровня.

Меры безопасности

Проведения сварочных работ в домашних условиях требует тщательного и точного соблюдения техники безопасности. Наиболее важные моменты:

помещение, в котором проводятся сварочные работы, должно освещаться и проветриваться;
обязательно использование средств для заземления;
чугун плохо реагирует на быстрое охлаждение, поэтому нужно защищать его поверхность от влаги;
исполнитель должен использовать при работе индивидуальные средства защиты.

Как варить чугун электросваркой. Сварка инвертором

Чугун в быту применяется повсеместно, начиная от батарей и других сантехнических элементов, заканчивая конструкциями заборов, деталями автомобилей и станочного оборудования. Трудности начинаются, когда речь заходит о сварке этого металла. Сварка чугуна электродом в домашних условиях – работа не из легких. Если с обычными сталями можно работать без особо тщательной подготовки, то просто наварить шов на чугунную деталь, без предварительной подготовки, очень сложно. Несоблюдение основных технологий может привести к перекалке металла, а значит повышению хрупкости и другим проблемам. Давайте разберем как заварить чугун дома, с помощью инвертора.

Особенности сварки чугуна, виды чугуна

Опытные сварщики могут определить свариваемость чугуна всего по раз
резу. Считается, что если структура металла мелкодисперсная и приближенная к серому цвету, то такой чугун можно сварить намного легче, чем крупнозернистый металл темных оттенков. Если мы говорим про сварку деталей, которые находились в масляной среде или были подвержены регулярному окислению в водной среде, грунте или других подобных условиях, то такой сварочный материал не подойдет.Так, как чугун – метал с ограниченно свариваемый материал, то стоит принять во внимание следующие его особенности:

Металл – жидкотекучий, поэтому основное и единственно верное сварное положение – нижнее.
Если не соблюдать температурные режимы и перекалывать металл, то при выгорании углерода будут образовываться поры.
Низкая пластичность и несоблюдение температурных режимов – основные причины возникновения напряжения, в местах сварных соединений.
Расплавленный чугун может создавать окислы, которые будут иметь более высокую температуру плавления, чем исходный металл.

Главная проблема, с которой вы можете столкнуться – образование трещин в местах сваривания при остывании детали.

Решить это можно только если полностью соблюдать технологию, в нашем случае – холодной сварки.

Методы сварки чугуна

Существует три способа сварить чугун:

Горячая сварка. Основной и наиболее правильный метод. Он заключается в том, что перед работой электродом, заготовку прогревают до 600 – 650 градусов. Это позволяет избежать образования соединений с повышенной температурой плавления, перекалки и напряженности метала в месте соединения. Нагрев осуществляется в печах, газовыми или другими горелками. Для домашних условий такой метод подходит с натяжкой, ведь помимо нагревающего прибора, нужно знать в какие моменты можно работать в месте сварного соединения, как остудить металл и много других нюансов.
Полугорячая сварка. Практически ничем не отличается от предыдущего способа, за исключением температуры нагрева. Здесь изделие прогревают до 300 – 350 градусов.
Холодная сварка. Способ – не предусматривает нагрев заготовки, но в его основе лежит множество других технологических моментов, несоблюдение которых приведет к невозможности выполнить качественный шов. Сварка чугуна в домашних условиях электродом осуществляется именно таким образом.

Читать еще: Как проверить генератор дрелью

Подготовка чугуна для сварки инвертором холодным методом

Прежде, чем сваривать чугун, его нужно подготовить. Сперва нужное место зачищается болгаркой с лепестковым кругом или другой подходящей насадкой. После зачистки верхнего слоя до не окисленного металла нужно провести обязательное обезжиривание бензином или любым другим растворителем. Если вы решили заделать трещину, то металл нужно расчистить до ее окончания, и в этом месте засверлить отверстие диаметром 10 мм.

Отдельно стоит поговорить про следующие особенности подготовки:

1. Шпильки. Дуговая сварка чугуна может осуществляется как послойно без применения опорных элементов, так и с
использованием шпилек. Шпильки состоят из стали. Их размеры строго регламентируются, так например диаметр не должен превышать 40% от толщины чугуна. Выступ шпильки над металлом ограничен 4-6 мм, а расстояние между шпильками не должно быть больше, чем 6 диаметров. Количество зависит только от размеров соединения, но не больше 25% от площади излома

2. Разделка кромок.

Обратите внимание! Кромки не должны иметь острый срез в месте соединения двух частей метала, оптимальная форма – сферическая.

3. Электроды должны быть специальными. Заваривать такой металл обычными электродами по стали практически невозможно, поэтому стоит приобрести электрод с добавлением меди, хрома, никеля и других лигатур, способствующих наплавлению на прихотливый чугун.

Процесс сварки

В предыдущем пункте мы разобрали предварительную подготовку, а перед началом сваривания нужно рассмотреть основные технологичные моменты:

Полярность подключения – обратная;
Мощность сварочного аппарата – минимальная, для данной толщины электрода;
Длина одного непрерывного сварочного шва не должна превышать 30 – 50 мм;
Нужно исключить перегрев металла, за счет частых перерывов;
Первый и последний слой многослойных проковываются молотком с минимальным усилием.

Определиться с режимом сварки поможет приведенная ниже таблица:

Основные предварительные моменты мы рассмотрели, остался основной вопрос: «Как варить чугун электросваркой?». Здесь есть два способа: по шпилькам или послойно. Давайте разберем отдельно каждый из вариантов.

Сварка чугуна инвертором по шпилькам

После установки шпилек можно начинать наваривать шов. Вокруг каждой шпильки слой за слоем кладется металл, который и формирует заплатку. Не допустить нагрева свыше 80 градусов можно если выполнять работу в шахматном порядке или поочередно в противоположных концах. Завершающим моментом при таким виде сварки является соединительный шов, который соединяет наваренный металл между шпильками.

Многослойная сварка

Для начала нужно убедиться в правильности создания фасок. Затем специальным электродом, с соблюдением температурного режима начинаем наплавлять первый слой. Он является основным и задаст успех дальнейшей работы. Каждый слой, еще на горячую, нужно проковывать молотком. Если есть доступ к обратной стороне детали, то после первого слоя с одной стороны следует перевернуть изделие и наплавить аналогичный шов на его обратной стороне и уже потом приступать к завершению многослойной сварки верхней, а затем нижней части.

Наплавку нужно обязательно выполнять с краев, и создавать постепенно множество слоев. Главное, не забывать проковывать каждый слой. Если не знаете как проверить температуру детали, то примените технику вразброс. Она заключается в формировании шва поочередно в разных местах соединения. Когда сварной шов будет полностью готов, поверхность наплавленная на чугун, необходимо отшлифовать.

Если вы столкнулись с необходимостью сварить чугун и у вас есть только инвертор, то в домашних условиях можно заделать трещины или наложить заплатки на ненесущие элементы конструкции. Практически все необходимое у вас уже будет, это маска, защитные рукавицы и одежда. Придется докупить только специальные чугунные электроды, или сделать их самостоятельно. В этой статье описано два способа, как сварить чугун дома. Какой из них вам больше подходит – решайте сами. Но запомните – когда возникает потребность восстановить изделие предполагающее сильные нагрузки, то лучше обратиться к профессионалам.

Сообщества › Оснащение Гаража и Инструмент › Блог › Сварка чугунных тисков.

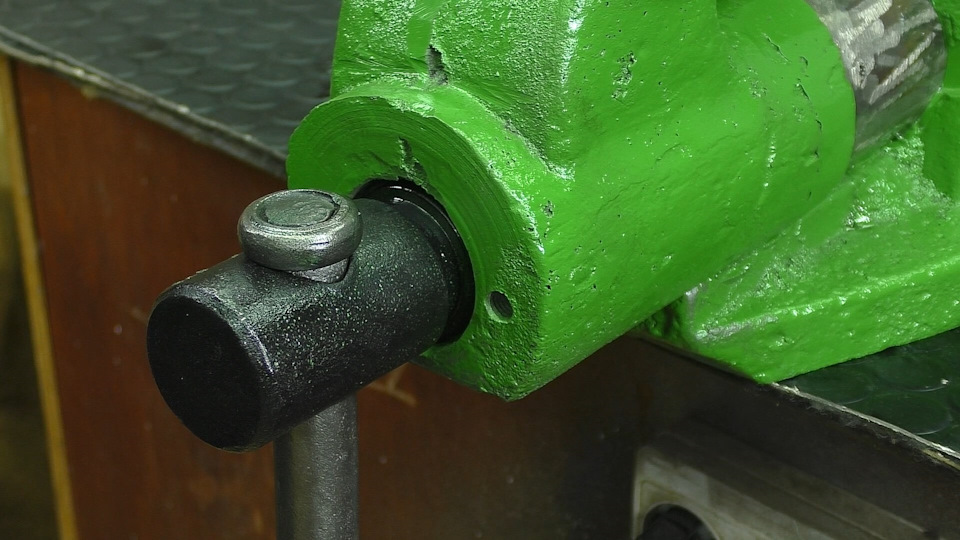

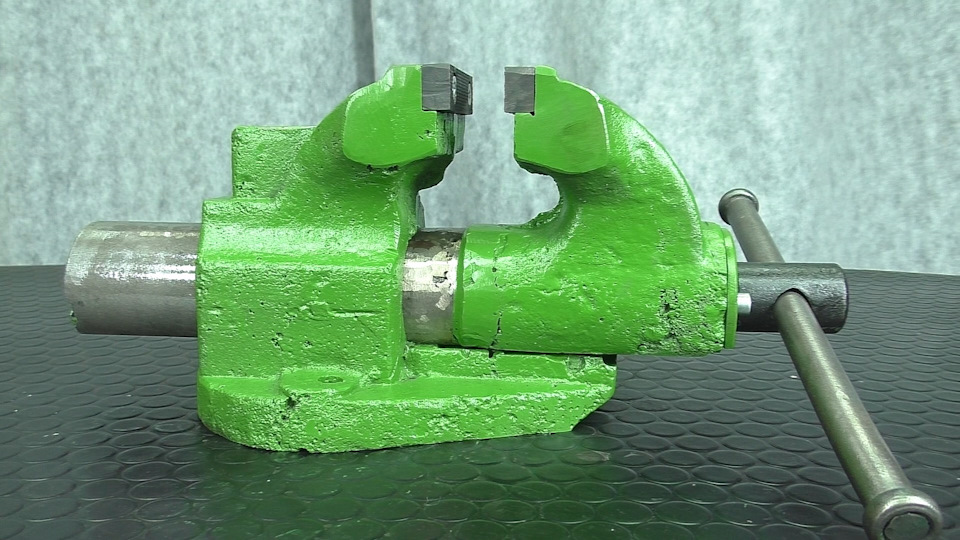

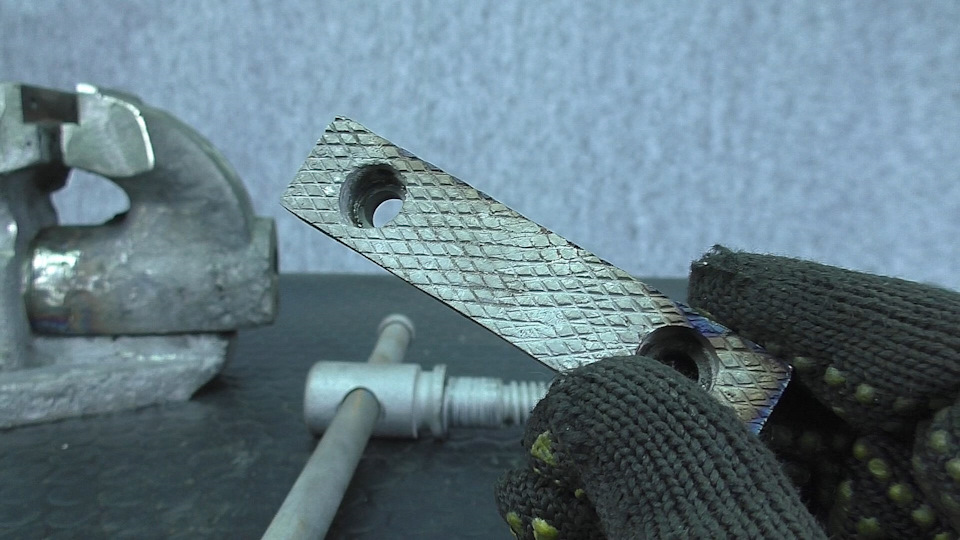

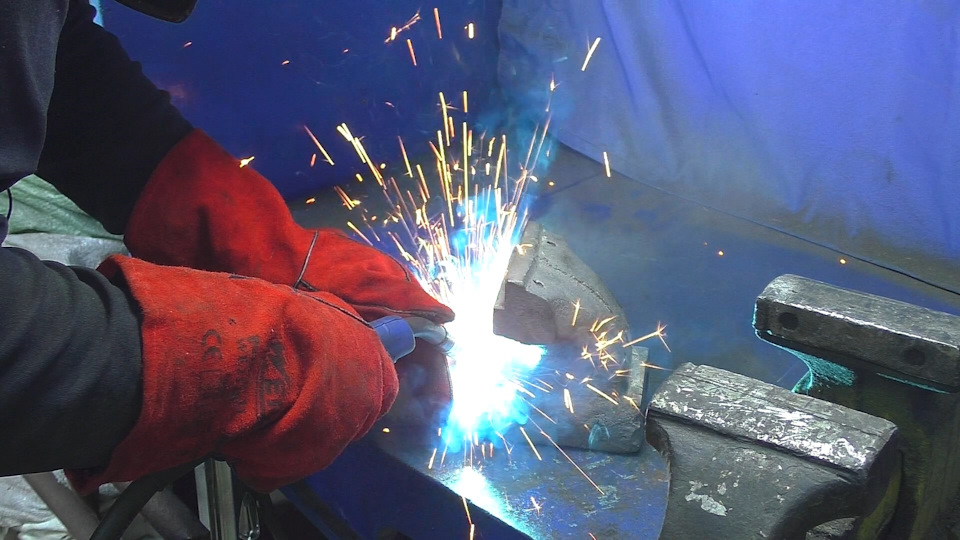

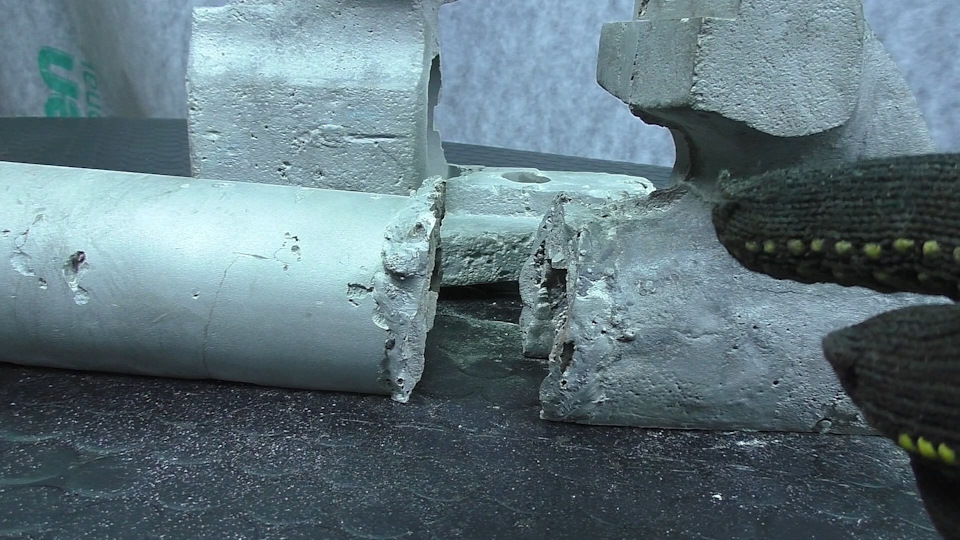

Нашел на металлоломе сломанные чугунные тиски. В тисках была сломана направляющая, видимо кто-то стукнул по ним кувалдой, тиски я забрал и решил заварить. Раньше я уже варил чугун полуавтоматом решил что смогу заварить и эти тиски, и действительно всё получилось, варил обычной проволокой 0.8 и углекислотой. Теперь у меня есть ещё одни практически бесплатные тиски.Так что не выбрасывайте сломанные тиски их можно заварить обычным полуавтоматом.

Смотрите также

Метки: тиски, сварка чугуна, тиски для гаража, сварка тисков

Комментарии 86

Варили блок полуавтоматом, добавляя медь.норм все ходит

Результаты краш- теста есть?

Читаем книгу «Материаловедение» и изучаем диаграммы состояния сплава «железо — углерод», а так же структуру разных видов чугуна. На подобные тиски и подобную хрень идем самый низкосортный чугун.

Чугун это сплав железа с углеродом, в котором углерода больше 2,14% Почему чугун не варится? Графит в зоне сварки выгорает и возникает стык между нормальным чугуном и той херью, которая получилась в зоне сварки. Не трудно догадаться что таких стыков два. Температурный коэффициенты расширения чугуна минимальный (поэтому из него льют блоки ДВС). А вот температурный коэффициент херни, которая между стыками никто не знает. Поэтому деталька и разваливается. Все технологии без насыщения зоны сварки графитом — это от лукавого.

а почему тогда имеет место быть сварка чугуния электродом с медью? причём с весьма удовлетворительным результатом?
сам варил тиски таким образом. не, не силовые элементы, а просто косметику.
www.drive2.ru/b/512881218623112039/
однако множество упоминаний о сваривании чугуния электродом с медью для силовых конструкций. особенно непонятно в этом всём то, что медь в чугуние не растворяется, а имея плотность ниже чем железный сплав, всплывает в пятне расплава.

Ха, отлично сделано! Теперь можно на полку поставить, для красоты!
Держать будет! Не на века конечно, но будет. Себя само))) Но разок по ним нестоячим членом ударить и всё отлетит. А так да, держится отлично!

Варил,
полуавтоматом,
держат,
до хорошего «уебай»,
опять варил,
опять держат,
опять хороший «уебай» кувалдой…

Не факт, что новые до «уебай»…

ребят, чо вас бомбит то? этож «главный» механик! куча бессмысленного и беспощадного для мозга контента.
единственно что у него стоит посмотреть- это про пескоструйку. всё остальное-реклама и трешак.

фаски, мнч или нержавейка
проволока 08- это косметика

Пользуйся! Ну и время от времени отписывайся о состоянии пациента.

Можно ставки ставить например, привлечь спонсора… 🙂

Чтоб понятно было-прикинь, такой же форум, но для патологоанатомов! И один пишет-сшил перееханого поездом жмура. Красиво! (Начинайте хвалить) Остальные- И ЧО ? Мы тоже так умеем, а ТОЛКУ? Вот, если б ожил! А так-нафиг ото разбудил…

Ну так для зажатия деревяшки пойдет, а если что посерьезней, то ломается как печенька)))

Недостаточно иметь ПА . Желательно еще иметь знания — которых здесь явно нехватает. Бессмысленная работа.

Тоже есть несколько сломанных тисков, одни сварил и другану подарил, тот уже лет 5 сломать не может. Еще варил коллектор чугунный от форда. Варил электродом хз каким, намотав на него провод. Нагревал и остужал в буржуйке

Может он просто ими не пользуется, или заменил на нормальные покрасил и рад, но молчит чтоб вас не огорчать)).

нужен совет, тоже после сварки направляйки тисков (нагреве и остывании в печи сутки) она расширилась и не влазит в посадочное, может ее как-нибудь болгаркой счистить?

Чудеса какие то

опасно работать с этими тисками, после такой сварки.

Я думал будет что нибудь умное, а тут на холодную чугун сварил и все

С дуру то можно Х** сломать . А для мелких работ без усилия потянет ))

Приварил губки на старых тисках, второй год пользуюсь от случая в гараже, кувалдой конечно не бил, а вот отрезать железяку и приварить, или что нибуть открутить вполне годно.

Залепуха. Сварка без разделки и прогрева. Охлаждение сваренного чугуна также должно быть долгим.

Не надо греть. Нормальная разделка + 1.2мм проволкой ПАНЧ. Сделал проход — простучи шов молотком. Держать будет, но без фанатизма.

Вот именно что надо

Не хочу тебя расстраивать но держать они ничего не будут при сильной затяжке. Все время будет тот шов рваться… Поэтому их и выкинули…
Но за стремление починить лайк однозначно

Мои прям тиски. А пружина внутри еще работает?

Есть хорошая поговорка применимая практически ко всем жизненным ситуациям — «Кобыла сдохла — слезь». Также и тут. Варить тиски не стоит хотя бы потому, что небезопасно, могут лопнуть снова когда не ожидаешь. Как итог — визит к травматологу и лечение в лучшем случае, в худшем же вообще инвалидность. Стоят ли того заваренные халявные тиски из металлоприемки? Однозначно нет.

Потому, если хочется хорошие советские тиски которые можно использовать для серьезных работ, то лучше поискать неваренные б/у, пусть и «дорого», а для гаражных задач типа отрезать железячку раз в пятилетку подойдут и дешевые новодельные.

Сварка чугуна электродом

Содержание:

Прочный и надежный — чугун является одним из самых распространенных материалов, используемых в быту и промышленности. У него есть свои неоспоримые преимущества: он служит долго, стоит относительно недорого, легко поддается сварке, со временем не теряет своих эксплуатационных характеристик. Когда может понадобиться сварка чугуна электродом? Если, например, прохудился шов в радиаторе отопления, его требуется залатать, или к батареям требуется приварить еще несколько отсеков.

Чугун — виды, применение

Чугуном называется своего рода смесь из железа и углерода. Материал твердый и износостойкий, но, парадокс, довольно хрупкий, если неправильно с ним обращаться. Вот почему сварка чугуна электродом в домашних условиях инвертором, должна производиться только после тщательной подготовки (об этом будет сказано чуть ниже).

Читать еще: Сварка ресанта 190 характеристики

В мире чугун известен давно — считается, что он появился в 6 веке до нашей эры.

Средняя температура плавления составляет более 1000 градусов по Цельсию. Работать с материалом можно при нагреве до 600 градусов.

По видам чугунный металл делят на следующие категории:

С течением времени чугун не теряет своей актуальности, его используют в разных сферах жизнедеятельности человека. Применяют материал для следующих целей и задач:

ковки оградок;
производства станков;
выпуска сковородок для домашнего хозяйства;
изготовления радиаторов отопления, труб, сантехнических соединений;
создания ванн;
в автомобилестроении — для выпуска коленчатых валов, цилиндров, двигателей и прочего.

Это — лишь малая часть задач, с которыми успешно справляется обыкновенный чугун. Важная особенность заключается и в том, что наплавка чугуна электродами осуществима в домашних условиях без помощи профессионального сварщика.

Виды сварки

Чтобы знать, как заварить чугун обычным электродом, важно разбираться в видах сварки вообще. Они подразделяются на:

Горячая действительно является таковой, происходит при температуре от 600 до 700 градусов по Цельсию. Нагревают металл в промышленных печах, которые считаются сверхмощным оборудованием. Чугун становится подвижным, как пластилин, с ним удобно работать. В процессе на изделии не появляются трещины или поры, которые препятствуют нормальной работе в дальнейшем.

Эксперты называют этот способ сварки максимально идеальным для чугуна. Естественно, на вопрос: можно ли варить чугун обычными электродами дома методом горячей сварки, ответ будет отрицательным. Создание такой колоссальной температуры в квартире или гараже, например, опасно для жизни и здоровья.

Полугорячая сварка тоже невозможна в домашних условиях. Она осуществляется при температуре в 300-400 градусов по Цельсию. Для нагрева используют специальные фены либо тэны. Данный способ применяют в промышленности. Основное его преимущество — скорейшее остывание в сравнении с горячим методом. Для начинающего мастера полугорячая технология сварки чугуна электродами практически неосуществима.
Холодная сварка подходит для дома. Она происходит при температуре максимум в 80 градусов по Цельсию.

Подготовка к сварке электродами

Чтобы начать сварочный процесс, необходимо произвести тщательную к нему подготовку. В частности:

произвести ошкуривание поверхности;
обезжирить части агрегата в обязательном порядке;
подготовить сварочный аппарат, убедиться в том, что он технически исправен;
определиться, как именно будет происходить сварка: по шпилькам или многослойно;
приготовить достаточное число электродов;
вспомнить правила техники безопасности.

Запрещается начинать работу, если поверхность не зачищена и не ошкурена — это создает вероятность возникновения опасной ситуации: острый элемент в процессе сварки отскочит и нанесет травму мастеру. Простые электроды в данном случае не подойдут. Необходимо приобрести те, что содержат в своем составе хром, медь и никель.

Нельзя начинать работу без теоретической подготовки к процессу. Несоблюдение технологии приведет к тому, что при застывании на материале образуются многочисленные поры и трещины, чугун потеряет свои превосходные эксплуатационные свойства, использовать его в дальнейшем будет просто нецелесообразно.

Особенности сварного процесса

Теперь расскажем: как сваривать чугун электросваркой. Когда мастер убедился в надежности оборудования, он может приступать к процессу. Для этого требуется выбрать, как варить чугун простыми электродами:

В первом случае мастер сначала устанавливает сами шпильки, а вокруг них образует шов. Опытные сварщики рекомендуют выполнять процедуру в шахматном порядке, чтобы не допустить перегрева материала. Завершают работу соединительным швом — он идет от одной шпильки и ее «окружения» к другой.

Многослойный способ заключается в следующем: создаются фаски, потом наплавляют начальный слой, его проковывают молотком, далее кладут второй слой, опять простукивают и так далее. После остывания шва, его в обязательном порядке ошкуривают, чтобы придать изделию эстетичный вид. Если есть возможность доступа к внутренней части изделия, то начальный слой при многослойном методе кладут с наружной и внутренней сторон. Так соединение становится еще прочней.

В целом, в том, как правильно варить чугун электродами, нет ничего сложного. Главное, соблюдать правила техники безопасности.

Техника безопасности

Еще до того, как варить чугун обычным электродом, важно позаботиться о соблюдении техники безопасности:

рядом с рабочим местом поставьте огнетушитель;
убедитесь в исправности сварочного аппарата;
наденьте на руки специальные защитные перчатки для сварных мероприятий;
закройте лицо маской или хотя бы очками;
работайте исключительно в плотной одежде, чтобы частички раскаленного металла не имели возможности соприкоснуться с кожей;
важно, чтобы в помещение, где производится сварка, всегда поступал свежий воздух;
если сварку вы производите впервые, разумно пригласить помощника или хотя бы стороннего наблюдателя, чтобы в случае ЧП, было кому прийти на помощь.

Естественно, работать желательно в светлое время суток или хотя бы при достаточном освещении, в абсолютно трезвом и здоровом состоянии.

Заключение

В целом, процесс того, как сварить чугун с металлом электродом, описан выше. Детали и тонкости расскажут опытные сварщики. Не стесняйтесь обратиться к ним за советом. Для работы дома выбирайте холодный метод. Работайте только с проверенным оборудованием, не забывайте про технику безопасности.

Интересное видео

Особенности сварки изделий из чугуна

Выполнение сварочных работ с металлом не вызывает особых трудностей. А вот когда дело касается сварки чугуна, то с этой задачей может справиться не каждый, особенно если за дело берется любитель.

В данном случае необходимо строго соблюдать технологию подготовки и сварки, иначе материал можно перепалить, что сделает его хрупким или приведет к другим проблемам. Давайте рассмотрим процесс сварки более подробно.

Особенности материала

Чугун представляет собой железоуглеродистый сплав, с содержанием углерода 2.14 процента.

Данный материал характеризуется рядом свойств, затрудняющих процесс сваривания, а именно:

формирование трещин и пор;
образование каленых структур вследствие обработки;
тонкие заготовки рассыпаются от перегрева.

В зависимости от состава, материал разделяется на белый и серый. Первые особенно трудно поддаются свариванию из-за своей хрупкости и твердости. С серыми работать значительно легче. Они более податливы обработке.

Мастера, имеющие значительный опыт работы и знающие, как сварить чугун, способны даже по разрезу определить его свариваемость. Мелкодисперсная структура металла является более приближенной к серому. Это значит, что работать с ней легче, чем с материалом имеющим в своем разрезе крупные зерна.

Длительное нахождение материала в масляной или водной среде делает его непригодным к сварке. В связи с этим не каждую деталь можно подготовить должным образом для получения качественного соединения.

В связи с ограниченной свариваемостью подобного металла необходимо принимать во внимание следующие его основные особенности:

данный материал – жидкотекучий, в связи с чем работать с ним можно только лишь в нижнем положении;
важно строго соблюдать температурные режимы, иначе можно выпалить углерод и сформировать поры;
низкая пластичность и неправильные термические нагрузки приводят к развитию напряжений;
при расплавлении образуются окислы с температурой плавления, превышающей таковую для основного материала.

Одной из основный трудностей, с которыми часто сталкиваются сварщики – формирование трещин в области сварки во время охлаждения изделия.

Указанные особенности этого материала, а также дефекты и недостатки могут доставлять трудности только при несоблюдении технологии сварки.

Существует несколько методов, позволяющих обрабатывать данный металл. Достаточно часто используется горячая сварка чугуна, может также применяться сварка чугуна аргоном или же, например, полуавтоматом.

Каждый из указанных методов обладает своими положительными и отрицательными сторонами. В связи с этим выбор той или иной технологии может меняться в зависимости от поставленной задачи.

Не стоит забывать и про необходимость правильно выбирать электроды по чугуну. Учитывая все тонкости работы с подобным материалом возможно достичь наилучших результатов.

Технология сварки электродами

Сварка чугуна полуавтоматом выполняется в соответствии с маркой материала, его размерами и наличием дефектов. Марка электрода для сварки чугуна выбирается по-разному в каждом конкретном случае.

Например, если используется холодная или горячая сварка чугуна, то выбирают электроды ЦЧ-4. Они используются как подготовка чугуна к сварке и позволяют наплавить 1-2 слоя на изношенную часть детали для последующей наплавки специальными стержнями.

ОЗЧ-2 наиболее часто применяются в ремонте тонкостенных конструкций. Они позволяют заварить чугун, чтобы убрать дефекты литья. МНЧ-2 также используется для устранения дефектов литья.

Сварка чугуна в домашних условиях – задача посильная каждому человеку. Тем не менее важно соблюдать некоторые рекомендации. Также потребуется наличие определенных навыков у того, кто выполняет работу. Если подобная процедура осуществляется впервые, тогда она может получиться не сразу.

При производстве чугуна выдерживается температура на уровне 1200°C – 1500°C. В связи с этим высокотемпературная обработка этого материала не представляется возможной, а его свойства определяются содержанием углерода.

В каждом из отмеченных способов технологии сварки чугуна следует руководствоваться следующими правилами:

Быстро охлаждать поверхность изделия строго запрещено.
Если необходимо деталь приварить к металлу, тогда увеличить продолжительность остывания последнего можно, засыпав его песком.
В жидком состоянии металл становится текучим, поэтому необходимо применять подформовку.
Сварка чугуна ТИГ методом сопряжена с рядом трудностей.
В частности должно быть обеспечено прочное прилегание шва. К наиболее трудоемким операциям следует отнести процесс соединения неоднородных изделий. В связи с эти в работе следует учитывать параметры каждой детали.

Если необходимо сделать сварку с помощью сварочного аппарата, обычно используются определенные марки электродов, доступные к покупке в строительных магазинах. Также существует и альтернатива стержням в виде сварочной проволоки.

Проволока для сварки чугуна с графитовым стержнем позволяет формировать достаточно надежное соединение.

В независимости от метода, будь то технология сварки аргоном с использованием полуавтомата или ручная дуговая сварка, необходимо придерживаться следующей последовательности действий:

подготовить поверхность чугунной детали, удалив с нее дефекты механическим или ручным способом;
определить марку материала;
использовать способ, позволяющий обеспечить наилучшее соединение, например, в некоторых случаях можно применять металлические шпильки;
сварочные работы: данный материал можно варить с применением аргонодуговой сварки, но для этого следует соблюдать некоторые условия;
после завершения работы детали засыпаются песком или другим материалом, не позволяющим изделию быстро остывать.

Если с первым пунктом, указанного выше перечня, все понятно, то второй следует рассмотреть подробнее. Дело в том, что подготовка включает в себя не только механическую обработку, но и определение всех возможных процедур, которые предстоит выполнить в работе.

Сначала рабочий визуально осматривает изделие и по срезу определяет стойкость к термическому воздействию. Исходя из такого визуального осмотра выбираются режимы сварки.

Что касается формирования надежного соединения, то тут можно применить метод с использованием шпилек. Суть отмеченной технологии заключается в том, что в деталь предварительно устанавливаются шпильки, укрепляющие ее.

Читать еще: Электросчетчики какие лучше установить

Далее во время работы важно выполнять следующее условие: в сварочной ванне следует постоянно поддерживать небольшое количество расплавленного материала, а также его равномерное перемешивание в процессе работы.

Также в процессе формирования соединения часто используют присадки. Может понадобиться применение смеси, состоящей из азотнокислого натрия, соды и технической буры.

Если следовать простым правилам, то дуговая сварка не доставит много проблем и, при наличии определенных навыков, будет достаточно проста. Главное правильно выбирать варящие электроды. В некоторых случая стоит отдать предпочтение стержням марки РДС, а в некоторых – ЭСАБ.

Стоит помнить о том, что электросварка наиболее эффективна не только при правильном выборе электродов для чугуна, но и правильном определении марки материала. При наличии должных навыков сваривание и починка радиатора чугунной батареи не будет вызывать никаких проблем.

Как правильно сваривать чугунные детали?

Холодная сварка чугуна – это метод формирования соединения на материале без подогрева. Сварка чугуна аргоном по данной технологии осуществляется в случаях отсутствия возможности выполнения предварительного прогрева деталей.

Причиной возникновения подобной ситуации может быть, например, слишком большой размер изделия или же специфическая форма детали.

Осуществляется сварка чугуна электродом с верхним слоем из стали с низким содержанием углерода. Также нередко используются электроды из нержавейки или медные электроды.

При выполнении сварки чугуна электродом в домашних условиях следует иметь ввиду, что применение стержня без покрытия не позволит достичь высокого качества соединения.

Это связано с неоднородным составом наплавленного металла, а именно, в процессе соединения нижние слои будут обогащаться углеродом и станут близки к чугуну, а верхние, наоборот, станут низкоуглеродистыми и более близкими к металлу.

Не стоит забывать и об усадке чугуна и стали, так как она у данных материалов сильно различается, поэтому не стоит допускать слишком больших объемов наплавленного материала.

Чем резать?

Необходимость выполнения подобной процедуры чаще всего связана с демонтажем чугунных труб, батарей отопления и других коммуникаций. На первый взгляд может показаться, что выполнение данной работы не вызовет много труда. Тем не менее в Советском Союзе трубы соединяли добротно, поэтому резать их не так уж и просто.

Аргонная сварка чугуна позволяет формировать надежные соединения этого вещества со многими другими. Например, это может быть сварка чугуна со сталью или алюминием. В любом случае разобрать заваренную конструкцию не просто.

Тут главное правильно выбрать способ резки. Можно использовать хорошо знакомые инструменты, такие как труборез, зубило, лобзик, газовые резаки и так далее.

Каждый приведенный метод обладает своими достоинствами и недостатками. Например, в некоторых случаях можно спокойно обойтись обычным молотком и зубилом. Особенно если технология сварки чугуна была нарушена и сформированное соединение оказалось слабым.

В других случаях лучше использовать более продуктивные механические, а не ручные, инструменты, для которых электродуговая сварка чугуна – не помеха.

Разделка кромок

После того, как были выбраны электроды по чугуну, необходимо подготовить кромки детали к свариванию. В первую очередь следует позаботиться о чистоте поверхности изделия, о чем уже упоминалось ранее.

Далее, перед тем, как варить чугун электросваркой, следует разделать кромки. Особенно это касается ремонта различных приспособлений. В таких случаях разделка дефектных мест крайне необходима. Она осуществляется с одной или с двух сторон в Х-образной форме.

Сварка стали с чугуном будет более надежной, если перед началом работы сделать наплавку на кромку последнего никелевой присадки. Это позволит сформировать так называемый переходной слой, который положительно скажется на качестве шва.

Конечно же, маркировка электродов по чугуну в данном случае будет отличаться. Подходящими вариантами для соединения со сталью будут стрежни марок ЦЧ-4, ОЗЧ-2.

Марки электродов для сварки

Маркировка электродов по чугуну включает в себя следующие самые распространенные варианты: МНЧ-2, ЦЧ-4, ОЗЧ-2, ОЗЖН. Существуют и другие обозначения, например, т590. Эта марка электрода по чугуну также способна обеспечить качественное соединение.

Электроды для сварки чугуна выбираются в зависимости от решаемой задачи. Например, уже упоминалось о том, что соединение со сталью лучше осуществлять с помощью ЦЧ-4.

Стоит отметить, что не только сварочные электроды для чугуна дают наилучший результат. Приемлемого качества можно добиться и с использованием УОНИ-13/55.

Тем не менее сварка чугуна инвертором данными стержнями требует определённой осторожности, так как чрезмерный нагрев может привести к формированию трещин в области термического воздействия.

Итоги

Сварка изделий из чугуна может стать проблемой для любого новичка. Тем не менее достаточно следовать нескольким несложным правилам и соблюдать технологию рабочего процесса, и тогда сваренное соединение будет обладать хорошим качеством и надежностью.
