Как восстановить резьбу в гайке

Как восстановить резьбу: способы ремонта

Популярность резьбовых соединений объясняется простотой выполнения и прочностью крепления элементов конструкции между собой. Когда при повреждении витков замена детали невозможна, проводят восстановление резьбы. Так как восстанавливать резьбу можно разными способами выбирают тот, который сохраняет прочность соединения на прежнем уровне.

Способы восстановления резьбы

Для того, чтобы восстановить сорванную резьбу используют:

• эпоксидную смолу;
• холодную сварку;
• заваривание отверстий и нарезание новой резьбы;
• ввертыши;
• перенос на другое место, если изменение места крепления не влияет на надежность соединения;
• спиральные вставки;
• рассверливание отверстий для нарезки витков большего диаметра.

Технология восстановления холодной сваркой

Для восстановления резьбы холодной сваркой выпускаются полимерные составы с металлическими добавками. Процедура реставрации жидким двухкомпонентным клеем выполняется в следующей последовательности:

• достают из упаковки два тюбика;
• детали соединения обезжиривают веществом из тюбика №1;
• затем наносят содержимое тюбика №2;
• шпателем смешивают составы из обоих тюбиков в пропорции 1:1;
• готовую смесь наносят на болт со стороны наружной резьбы;
• затем вкручивают в витки внутренней резьбы;
• после отвердевания смеси (время выдержки указано в инструкции), болт выворачивают.

Для качественного восстановления витков смесь наносят с избытком, чтобы излишки при вворачивании болта выдавливались наружу.

Какую холодную сварку выбрать

Из-за низкой эффективности однокомпонентный анаэробный восстановитель в виде густой пасты применяется редко. Для ремонтных работ используют два вида:

• жидкий состав, который получается после смешивания отвердителя с клеящей массой;
• плотные однослойные или двухслойные бруски по консистенции похожие на пластилин, которые перед применением смешивают.

Для восстановления поврежденных витков выбирают марки с высокой пластичностью, чтобы смесь заполняла мелкие изъяны. Если соединение часто разбирается, нужна холодная сварка с усиленной твердостью, иначе при трении о металл состав разрушится.

Преимущества и недостатки

К достоинствам метода холодной сварки относят:

• возможность большого выбора по цене и качеству среди отечественных и зарубежных производителей;
• восстановление без разборки конструкции;
• стойкость к коррозии;
• простота, так как восстановление выполняется без вспомогательных приспособлений;
• неизменность характеристик деталей из-за отсутствия термического воздействия;
• невысокая цена.

• низкая прочность;
• разный металл деталей и добавок состава;
• нельзя ремонтировать ответственные конструкции;
• зависимость от перепадов температуры и внешних условий.

Использование эпоксидного клея

Этот метод не годится для восстановления соединений, которые подвергаются вибрационному воздействию, большим нагрузкам, высокой температуре. Поэтому способ применяют, когда требуется быстро восстановить резьбу в пластике. Процесс прост:

• эпоксидный клей заливают в отверстие;
• ждут когда загустеет;
• вворачивают болт;
• оставляют до полного затвердевания полимера;
• выкручивают болт.

Нарезание резьбы метчиком

Этим способом пользуются, когда можно увеличить размер отверстия без ущерба для надежности соединения. С помощью сверла увеличивают диаметр, чтобы очистить отверстие от испорченных витков, затем нарезают новые.

Работа выполняется по следующим правилам:

• отверстие рассверливают строго перпендикулярно;
• используют два метчика для нарезания резьбы, черновой и чистовой;
• для удаления стружки после 3 прямых оборотов делают 1,5 обратных;
• чтобы облегчить процесс, инструмент смазывают маслом.

Применение спиральной вставки

Такие приспособления, называемые также проволочными или пружинными, делают из высококачественной нержавеющей стали. Вставки выполнены в виде цилиндрических спиралей с концентрической резьбой внутри и снаружи. Для установки предусмотрен поводок. Форму и размер внутренних витков делают с минимальными допусками.

Ремонт резьбы выполняют в следующей последовательности:

• отверстие рассверливают сверлом, диаметр которого выбирают по прилагаемой к вставкам таблице;
• витки нарезают не стандартными метчиками, входящими в комплект;
• вставку вворачивают инструментом, который есть в наборе;
• удаляют поводок инструментом, поставляемым производителем, или плоскогубцами, если диаметр большой.

За счет натяга при установке исключается самопроизвольное выкручивание вставки. Упругость материала обеспечивает равномерное распределение нагрузки между болтом и вставкой. Высокая стойкость нержавейки к коррозии исключает возможность заедания болта из-за ржавчины.

Спиральными вставками можно отремонтировать соединения на конструкциях из цветного или черного металла. Их также применяют для усиления резьбы на пластике, дереве.

Ввертыш для восстановления резьбы

Ввертыши, они же футорки, сделаны в виде полых втулок с крупной наружной и мелкой внутренней резьбой. Они могут быть стальными, медными, латунными, бронзовыми, из других материалов. Устанавливают футорки на деталях, где допускается увеличение диаметра отверстий. Ввертыши применяются во многих отраслях промышленности, например, для сборки мебели, стыковки труб, крепления сдвоенных колес.

Некоторые производители выпускают наборы, которые называются восстановителями резьбы. Комплекты состоят из вкладышей разного размера, сверл, метчиков, вспомогательных инструментов. В зависимости от назначения в наборы входят футорки для ремонта дюймовой или метрической резьбы от М2 до М36.

Ввертыш устанавливают так:

• отверстие рассверливают до размера достаточного для нарезания резьбы под футорку;
• витки нарезают комплектным метчиком;
• если часть ввертыша после вкручивания выступает над поверхностью, ее срезают заподлицо;
• для предотвращения самопроизвольного выворачивания, по линии соприкосновения футорки с деталью керном делают несколько засечек.

Традиционная сварка для ремонта

Этой технологией пользуются, если нельзя увеличить диаметр отверстия, и когда нет нужного ввертыша или спиральной вставки. Процедура восстановления выполняется в следующем порядке:

• высверливают поврежденные витки;
• заваривают отверстие;
• наплавленное место зачищают заподлицо с поверхностью;
• сверлят отверстие;
• нарезают резьбу.

Для восстановления соединений из стали используется газовая или электродуговая сварка в защитных средах. Отверстия в чугуне заваривают в холодном состоянии или с местным подогревом. В качестве присадочного материала плавят электроды марки ЦЧ-4, ОЗЧ-1, МНЧ-1 или прутки из чугуна с добавкой кремния. Следует учитывать, что под действием высокой температуры изменяется структура металла детали, возможно образование трещин. Поэтому прочность отремонтированного соединения будет меньше.

Отверстия в деталях из алюминия, без которых не обходится двигатель автомобиля, заваривают аргонно-дуговой сваркой. Для наплавки применяют алюминиевую проволоку. Однако при восстановлении резьбы в алюминии металл в жидком состоянии начинает активно поглощать газы. Образуются поры, а при усадке во время остывания — трещины, которые снижают надежность соединения. Не всегда есть возможность восстановления этим способом без снятия деталей. Например, для ремонта соединений на алюминиевом блоке цилиндров конструкцию придется демонтировать.

При выборе способа восстановления учитывают условия эксплуатации и величину нагрузки. Также принимают во внимание сложность выполнения и цену. Например, покупка спиральной вставки дешевле, чем заказ на вытачивание ввертыша.

Восстановление резьбы

Резьбовые соединения на сегодняшний день получили самое широкое распространение. Они применяются в различных отраслях промышленности. В процессе эксплуатации рабочая часть резьбы может повредится, в результате чего снижается прочность и надежность. Существует довольно большое количество различных способов восстановления поврежденной рабочей части, все они характеризуются своими определенными особенностями.

Технология восстановления внутренней и наружной резьбы

Сегодня восстановитель резьбы применяется при работе крайне редко. Чаще всего применяются распространенные инструменты:

1. Сверло применяется для изменения размеров отверстия.
2. Метчик и плашка предназначены для непосредственного нарезания витков. Они обходятся недорого, зачастую используются для нарезания новой поверхности, но могут и при восстановлении поврежденной.
3. Шпиндель или инструмент для вворачивания вставки. Он характеризуется тем, что рабочая часть напоминает резьбовую, на торце есть специальный зацеп.
4. Вставка ремонтная, представленная спиралью ромбовидной формы. На одном конце сделали поводок, за счет которого осуществляется его вращение за счет соединения со шпинделем.

Кроме этого, некоторые технологии предусматривают использование эпоксидного клея, холодной сварки или других материалов. Выбор проводится в зависимости от конкретного случая

Способ восстановления резьбы

Каждый способ восстановления резьбы подходит для конкретного случая. Примером можно назвать использование эпоксидного клея, который может восстановить несущественное повреждение витков.

Если можно изменить размеры отверстия, то используется метчик. Он подбирается в зависимости от параметров уже имеющихся витков.

Рассматриваемый инструмент предназначен для получения витков на металле.

В некоторых случаях увеличить диаметр нельзя, тогда применяется ввертыш. Подобное приспособление цилиндрической формы имеет снаружи и внутри витки с нужным шагом.

В некоторых случаях повреждение представлено отверстием, которое можно за плавить сваркой. После этого также проводится восстановление резьбы при использовании наиболее подходящего инструмента.

Применение эпоксидного клея

При использовании эпоксидного клея можно существенно ускорить процесс восстановления резьбы. Среди особенностей восстановительной работы отметим следующие моменты:

1. Отверстие заполняется специальным веществом, после чего немного нужно подождать, пока оно затвердеет.
2. Болт вкручивается для формирования требуемой поверхности, после чего вещество застывает.

Подобный метод не подходит для случая, когда крепежные изделия используются при условии высоких нагрузок или вибрации. Это связано с тем, что полимер после застывания не образует прочной и твердой поверхности.

Холодная сварка

Вместо полимерного клея может применяться холодная сварка. Она также наносится в виде пасты, после застывания образуется прочная и твердая поверхность. Процесс восстановления следующий:

1. Перемешиваются оба компонента для получения требуемой пасты.
2. Пастой заполняется поврежденная поверхность, после чего нужно подождать немного.
3. Вкручивается болт.

Холодная сварка может выдерживать достаточно большую нагрузку, но при этом проста в применении и обходится дешево.

С применением метчика для нарезания резьбы

Метчик применяется для нарезания канавок, за счет которых и образуется требуемая геометрия. Рассматриваемый инструмент состоит из двух частей, может классифицироваться по большому количеству признаку. К особенностям проводимой работы отнесем следующие моменты:

1. Инструмент смазывается маслом. За счет этого упрощается процесс образования витков.
2. При работе на три оборота по ходу приходится 1,5 оборота в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.
3. Инструмент должен быть расположен строго вертикально поверхности.
4. После образования требуемой поверхности используется контрольный болт. Первый проход может быть под небольшой нагрузкой, но после проблем возникать не должно.

На образование витков уходит относительно небольшое количество времени. При этом можно получить качественную и надежную резьбу, которая прослужит в течение длительного периода.

С использованием ввертыша

При применении ввертыша отверстие высверливается подходящих сверлом, после этого подбирается метчик соответствующего диаметра. В отверстие устанавливается ввертыш, верхняя часть при необходимости срезается.

Ввертыш для восстановления резьбы

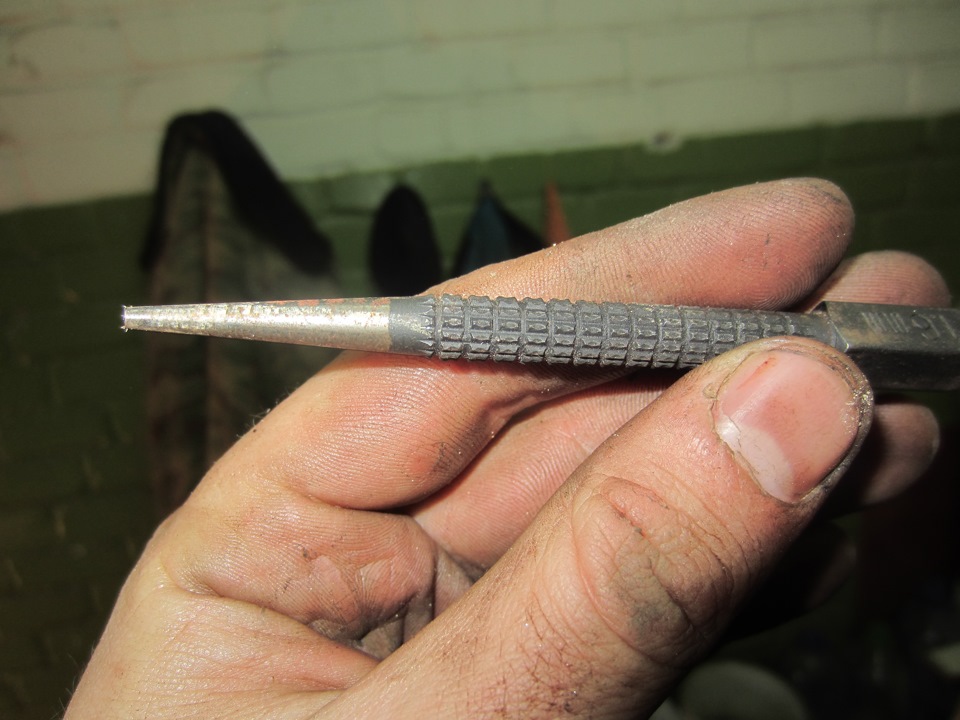

После этого керном на границе наносятся засечки. Это делается для того, чтобы ввертыш не выкрутился из отверстия. В продаже встречаются самые различные варианты исполнения ввертышей, поэтому проблем с подбором не возникнет.

Сварка для восстановления резьбы

Для того чтобы заплавить отверстие на поврежденной поверхности можно применить сварку. Среди особенностей отметим следующие моменты:

1. Могут применяться самые различные методы варки.
2. Процесс восстановления может усложниться при большой длине отверстия.
3. После заваривания отверстия проводится нарезание при использовании метчика.

Процесс достаточно прост, но полученные витки не смогут выдержать высокую нагрузку.

Применение футорок

Восстановить подобные крепежные элементы можно и при применении футорка. Этот вид резьбового соединения представляет собой втулку, которая имеет наружный большой диаметр и внутренний с меньшим размером.

Сфера применения футорков весьма большая. Примером можно назвать изготовление мебели или соединение различных труб, крепление спаренных колес.

В некоторых случаях, когда можно изменить диаметр соединения, футорок используется при повреждении витков.

Восстановление резьбы холодной сваркой

Холодная сварка сегодня применяется крайне часто. После застывания полученная паста становится прочной и твердой. Она применяется в нижеприведенных случаях:

1. Соединение не подвергается вибрации.
2. Оказываемая нагрузка невысокая.
3. При восстановлении неответственных деталей.

При применении специальной пасты можно получить практически любую поверхность. Это связано с тем, что до полного застывания она находится в пластичном состоянии.

Выбор холодной сварки для резьбы

В продаже встречаются различные виды рассматриваемого вещества. При выборе учитываются следующие моменты:

1. Рекомендуемая область применения.
2. Особенности изготовления рабочей смеси.
3. Условия эксплуатации: температура, влажность и некоторые другие моменты.

Восстановление резьбы холодной сваркой

Большинство вариантов исполнения представлены двумя компонентами, которые смешиваются для получения пасты. Стоит учитывать, что в пластичном состоянии вещество находится не долго.

Недостатки и преимущества

Каждый метод имеет свои достоинства и недостатки. Примером назовем следующее:

1. Холодная сварка и полимеры могут использоваться в случае, когда нельзя изменить диаметр отверстия. Однако, получающиеся витки характеризуются низкой прочностью.
2. Метчик используется только в случае, когда можно немного увеличить отверстие. При этом получаются качественные и прочные витки.
3. Вкладыши позволяют расширить область применения режущего инструмента, но восстанавливаемая резьба также не рассчитана на большую нагрузку.

В целом можно сказать, что существует просто огромное количество способов восстановления крепежных элементов. Выбор проводится в зависимости от того, где оно используется и какая нагрузка оказывается.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Audi 80 Ведро овощей › Бортжурнал › Восстановление сорванной резьбы в закладной гайке подрамника Audi 80

Сделал неконец-то, что откладывал больше года и тянул кота за одно место.

Как говорят — пока гром не грянет…, а если быть более точным, то пока петух в ж.пу не клюнет )))

В теории про то, что сделано прочитать можно по ссылке ниже

Сейчас устал после дня в гараже — позже распишу, что да как, а пока только фотки…

Обновление — итак поехали…
_______________________________________________________________________________________________

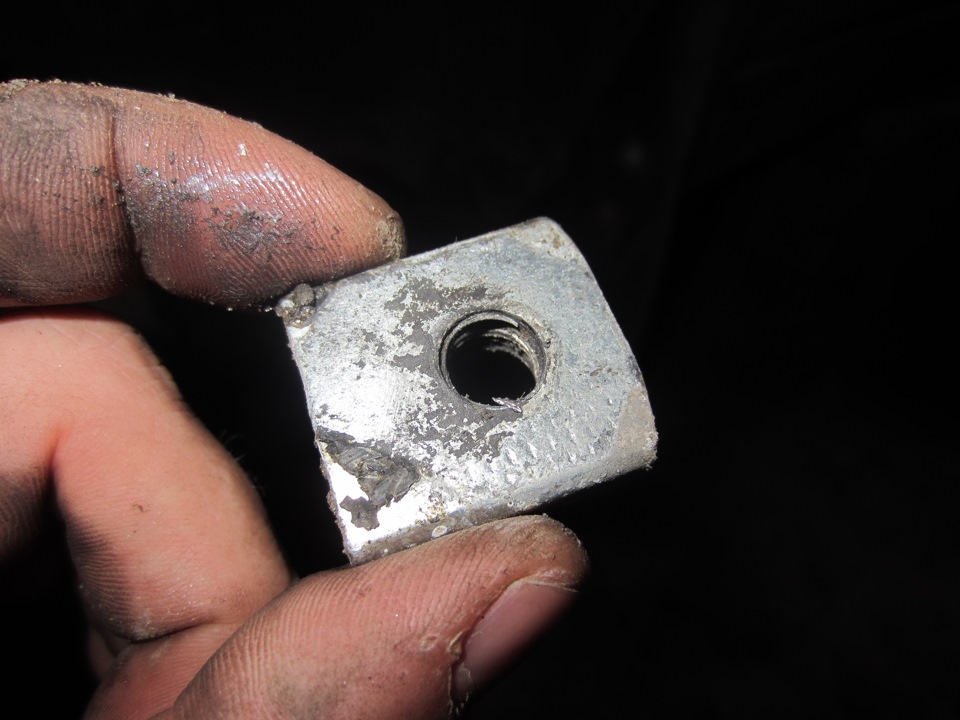

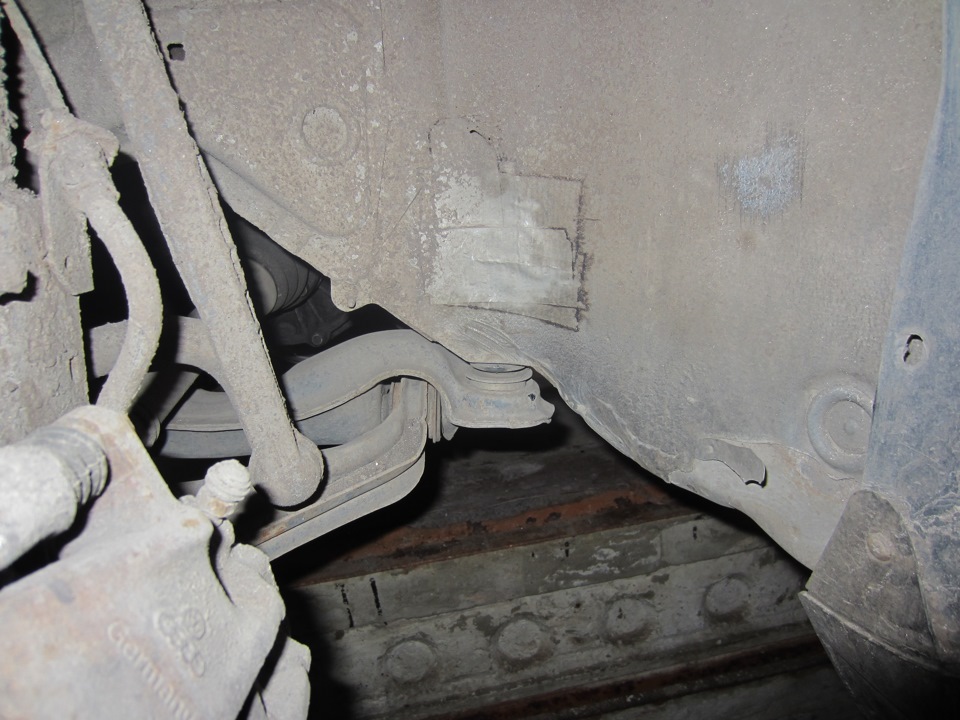

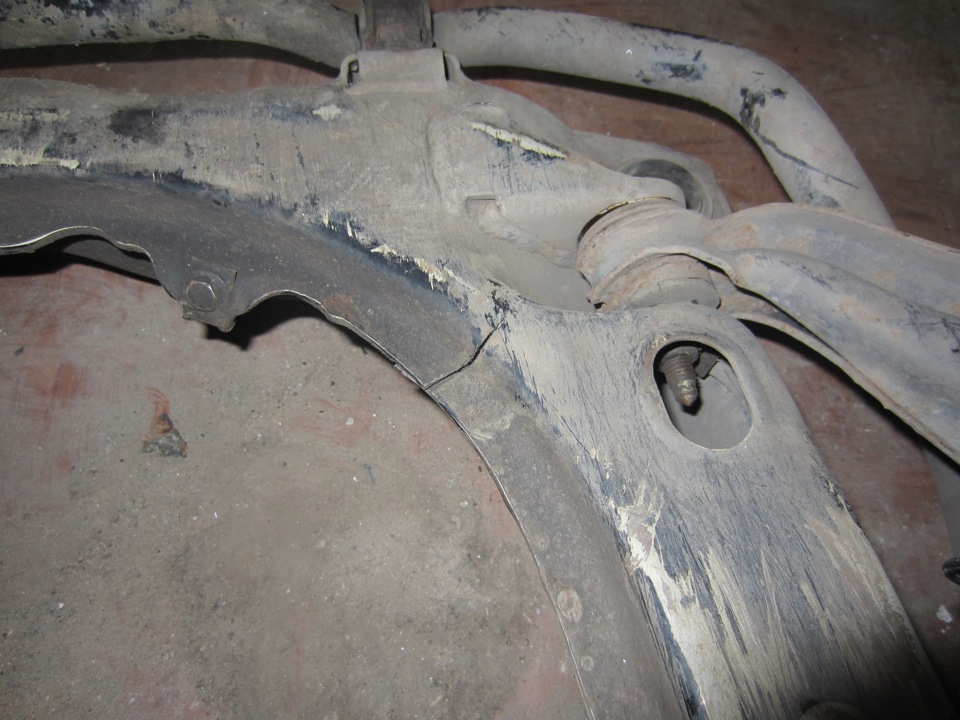

Предистория поломки как у всех — при затяжке сайлентов подрамника, тянулось до усрачки — итог болт шел туго, а потом бах и пошел крутиться легко — збс резьдбе пздц :/

Что же делать дальше ?

Первая попытка — анкерный болт.
Итог — растянулся и порвался где-то недельки за две-три.

Потом второй анкерный болт чуть другой конструкции.
Итог тот же.

Попытка вторая — заказана новая закладная пластина с резьбой М10 VAG номер 893 803 171, новый болт подрамника номер VAG номер N 905 569 02 (существует более длинный болт, но заказать его уже практически невозможно), потом жена Болгарина открывает доступ в полость лонжерона. Задняя левая закладная приварена к усилителю лонжерона, поэтому извлечь её невозможно. Поверх закладной, с испорченной (и добитой разными анкерами) резьбой, просто положил новую — так как она квадратная, то при закручивании новая закладная не проворачивается и упирается в стенки лонжерона, что позволяет её ничем не закреплять.

Итог — так как длины родного болта крепления подрамника нехватает для прохождения двух закладных, закручивается эта конструкция очень туго, т.е. для того, чтобы захватить хотябы пару витков резьбы в новой закладной нужно очень постараться, я делал так — домкратом упирался в большую трещетку с головкой на 18 и давил этой конструкцией на сайлентблок — и на пару витков прихватить болтом новую закладную получилось, но такая конструкция имеет очень большой недостаток, а именно на резьбу даже в состоянии покоя идет постоянная нагрузка, в итоге после первого откручивания половина резьбы в новой закладной просто вырвалось, временно решилось переворачиванием новой закладной, так как вторая половина резьбы была еще целой — ну и опять затяжка тем же способом.

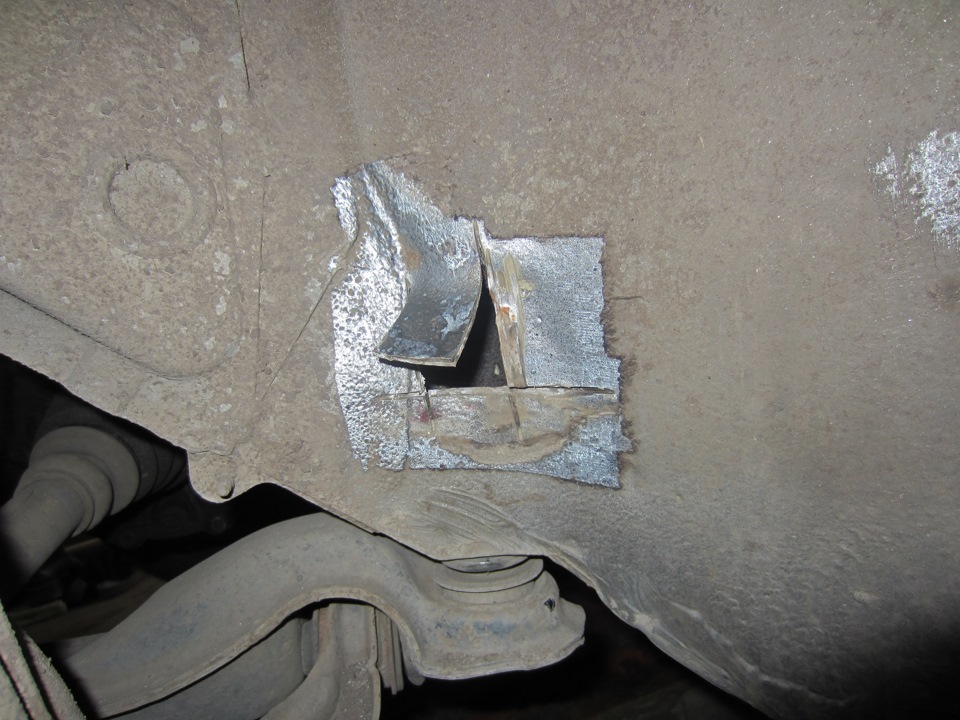

Проездила машина больше года с таким вот временным решением, но намедни, после смены резины на лето, машина начала как-то плыть при подгазовке, особенно это чувствовалось при троганьи на горку, потом чтобы ехать по трассе прямо руль градусов на 90 приходилось вывернуть влево, появились непонятные биения руля на скорости, и подъехав к дому врозору предстал «Спортивный» отрицательный развал переднего левого колеса и смещение его в арке ближе к двери, заглянув под машину обнаружилось, что болта крепления подрамника заднего левого нет — в общем приплыли.

В интернете наткнулся на отчет о ремонте резьбы (кому интересно ссылка есть выше) с помощью стальных проволочных резьбовых вставок, начал усиленно изучать эту тему (Эльза тоже говорит, что ремонт резьбы производится с помощью таких резьбовых вставок) и искать вставки в своем городе — у продавцов в магазинах округлялись глаза, а некоторые чуть ли не крутили пальцем у виска и говорили, что резьбу можно только нарезать следующую, а восстановить — это из области моих больных фантазий, короче кроме фуфлыжных латунных футорок для водо/газо провода и наборов для восстановления свечной резьбы FORCE — в свободной продаже ничего я не нашел. Но продолжая бороздить просторы интернета выяснил, что такие вставки используются в ремонте дизельных ТНВД автомобилей КАМАЗ — мчусь в мгазин автозапчастей для грузовых авто — в наличии такой штуки нет, но мне дают телефон какого-то «ДЯДИ ВАСИ» который работает на офиц.сервисе по ремонту оборудования ТНВД, из разговора с ним выясняю, что есть такие вставки у него только на 12 и 14 — на 10 нет, но может поискать. Короче расстроенный отсутствием вставок в свободной продаже думаю, что же делать:

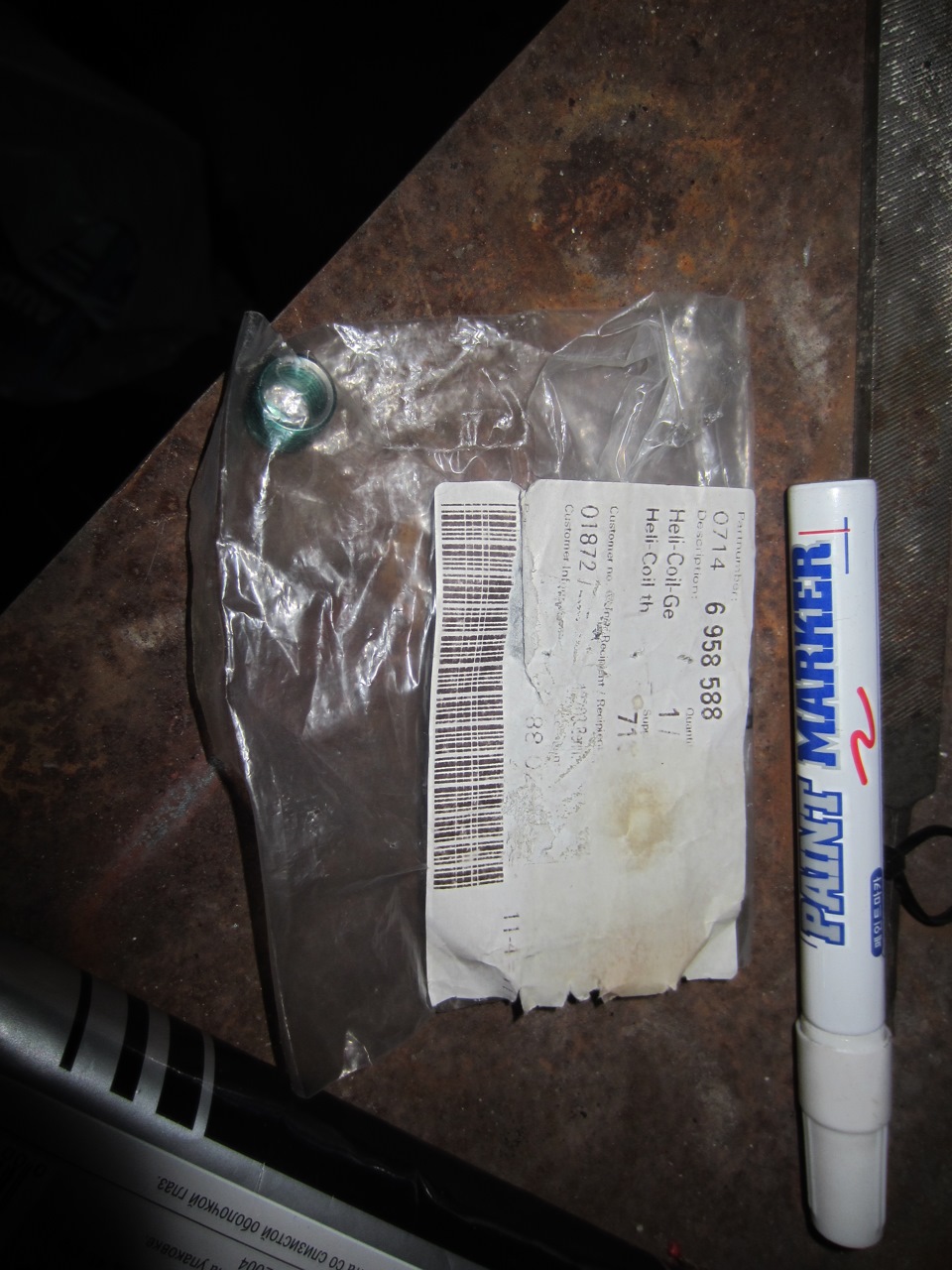

1) Заказывать через интернет набор Helicoil стоимостью около 7 кило рублей. (ради одной вставочки)
2) Поискать подобный наборчик, но подешевле.
3) Искать дальше в интернете.
Цена вопроса определила выбор решения, а именно — продолжить поиски в интернете, после поисков в каталоге запчасей BMW нашлась вставка — парт намбэр её — 07 14 6 958 588 — по каталогу она на 10, долгое время ожидания (недели три с лишним) — пришла вставка — беру штанген циркуль и ёк макарёк — шаг резбы у этой вставки 1,25.

Продолжаем поиски дальше, спрашиваем и Гугля теперь конкретно — «Резьбовая вставка VAG» — находим сие чудо для выручавшего Audi 80 своими втулками рулевых тяг автомобиля WV Gol, парт намбэр — N0222141 -, но срок доставки товара 21 день (по факту множим на 1,5 — выходные и всё такое) или по цене в шесть раз дороже, но 5 дней, блин, что же делать — вдруг опять шляпа и шаг не наш, не 1,5. Смотрим по каталогу — что вкручивается в эту вставку — болт, парт намбэр — 3076093871 — цена 18 рублей — срок доставки 5 дней, заказываем болт, получаем его — штанген циркуль в руки — ура вот оно — шаг 1,5 — как раз то, что нужно. Заказываем вставку, получаем вставку — штанген циркуль в руки — по замерам внешняя резьба вставки М12 шаг 1,5. Продоолжаем ездить с временным решением дальше, оттягивая момент пзца, который всё равно не избежен.

Попутно готовимся, покупаем
метчики М12 с шагом 1,5
сверло для резьбы 10,5 (формуласчета такая — 12-1,5=10,5)
Длинный болт м10 с шагом 1,5
Четыре новых родных болта крепления подрамника N 905 569 02

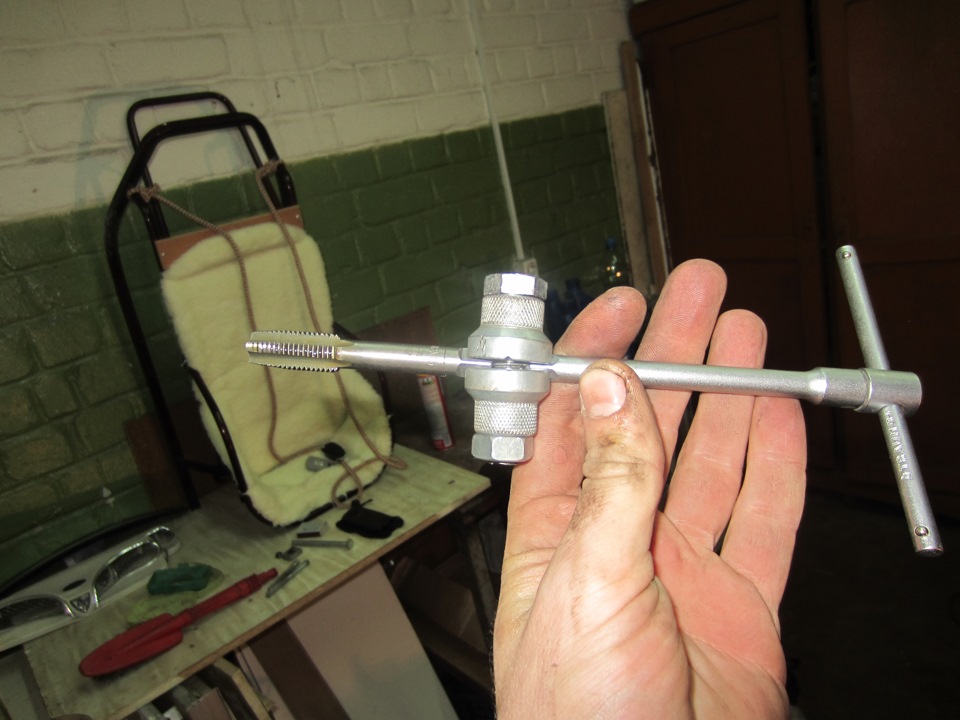

Изготавливаем с помощью напилиника(ов) из длинного болта М10 девайс для установки вставки с зацепом для цапфы. Находим подходящую хрень для использования в качестве цапфоломателя. Читаем статьи и заметки про нарезание резьбы в металле, запоминаем, потом все благополучно забываем. Складываем всё барахло в «тревожный чемоданчик» и ждем прихода пздца.

Ну вот — пришла весна!
Сезонный трэнд Бочководов переборка ходовки — надо быть в трэнде + ездить стало как-то очково и по оччучщениям не безопасно)))

Собираем барахло и едем в гараж, с собой на всякий случай:

1. Набор инструментов — головки, трещетки, воротки и т.п., ключи
2. Тиски
3. Ножовка по металлу
4. Дрель и куча сверл (главное чтобы было на 10,5)
5. Метчики М12х1,5
6. «Тревожный чемоданчик»
7. Букварь — вдуг чего-то забудешь.

По приезду ставим машину на подстави над ямой и скидываем подрамник, дабы оголить главный фронт работ — задний левый лонжерон.

Сверлим отверстие под резьбу М12х1,5 сверлом 10,5 — при этом стараемся сделать дырку как можно более круглой, т.е. сверлим перпендикулярно лонжарону — иначе дырка будет овально и тогда ничего хорошего — а только очередной пздц.

В очередной раз перекрестившись, берем метчикодержатель, закрепляем в нем метчик, лезем под машину и понимаем, что всё — «кина не будет — электричество кончилось» — бльйать кетайский метчик сцуко короткий — нарезать ничего не выйдет, метчикодержатель не сделает даже одного оборота, как упрется в лонжерон. Но русские не сдаются — смотрим на конструкцию метчикодержателя, думаем и находим выход — инженерная мысль такова — вместо ручек метчикодержателя вкручиваем, обрезаный при помощи ножовки и тисков, захваченных на всякий случай из дома, болт м10х1,5, который валялся в гараже, и получаем вот такую конструкцию.

Вспомнив информацию из статей про нарезку резьбы смазываем метчик олифой (для резьбы стали — нужно мазать олифой) и начинаем резать — 1,5-2 оборота вперед 0,5 оборота назад, потом тоже самое чистовым метчиком, периодически счищая стружку с метчика кисточкой в той же олифе.

Ну вроде чтой-то нарезалось — кривовато как-то, но для первого раза наверно сойдет. А дальше я дурканул — нашел болт из ХОЗТОВАРОВ с резьбой М12х1,5 и закрутил его в свеженарезанную резьбу — болт шел туго и когда я его выкрутил назад, то понял почему — этот гадский болт подпортил резьбу, бльйа — берусь за голову, но не впадаю в панику — еще разок прохожу чистовым метчиком насквозь — вроде бы как должен он чутка подправить ситуацию.

Далее перекур — успагоение нервов и берусь за инсталяцию резьбовой вставки. Стачиваю под квадрат на точилке головку болта, доработанного для вкручивания вставки, закрепляю ентот болт в метчикодержателе и в бой.

Вкручивается вставка легко, то ли из-за плохо нарезанной резьбы М12х1,5, то ли так и длжно быть. Контроль глубины посадки резьбовой вставки я производил через окошко, вырезанное мной в лонжероне ранее более года назад, если окошка нет, то придется мудрить — мерить глубину и помечать до какого вкручивать, чтобы не промахнуться с глубиной, так как закручивается вставка хорошо, а вот выкрутить её уже не удастся, т.е. если крутить в обратную торону, то вставка останется на месте, а инструмент для её вкручивания просто выкрутится.

Итак после того как вставка заняла свое место нужно обломить инсталляционную цапфу — я вооружился бородком и упершись слегка в цапфу, легким движением обломил её.

Попутно осмотрели еще одного ПОЦЕЭНТА

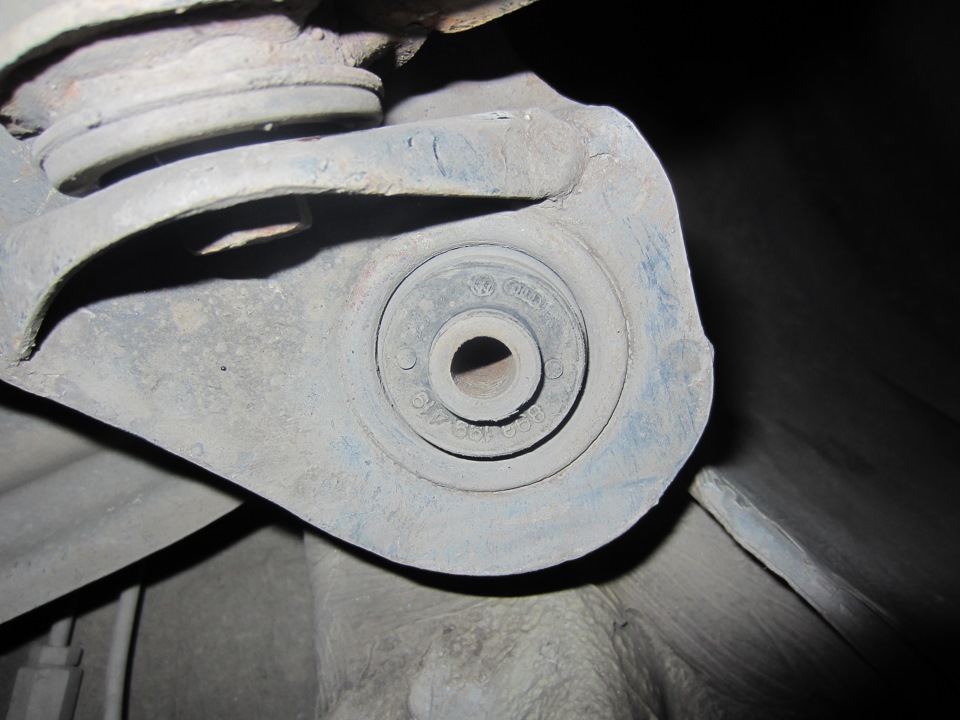

Задний левый сайлентблок живой — видимо потому, что не работал он — сайлент DELLO — походу отбраковка с конвейра VAG — даже колечки остались, на втором колечек не было — или спилены были или просто не было — уже не вспомню, но второй издох.
Передние сайленты брал оригинальные по 600 с лишним рубликов за штуку — один который порвал сам при неправильной запрессовке немного мягок стал на излом, но еще живой, а второй вообще как новый.

Далее собираем все назад.

Порядок установки и затяжки болтов подрамника описанный в «Букаваре»:
1. Задний левый (так как там закладная приварена и не двигается, соответственно от него и пляшем)
2. Задний правый.
3. Передний левый.
4. Передний правый.

Итог — подрамник стоит на своем месте и не гуляет как раньше — рулябильность автомобиля восстановилась — чувство вот такое

Восстановить теоритически можно любую резьбу, в том числе и М12х1,5 — технология будет той же — рассверливание под следующую резьбу, нарезание следующей резьбы, вкручивание вставки.

Всем Добра, тепла и мира, Удачи на дорогах и в ремонте своих железных коней.
___________________________________________________________________
Может быть кому-нибудь инфа пригодится

Как восстановить сорванную внутреннюю резьбу?

Никто не застрахован от того, что при ремонте автомобиля или в других рабочих ситуациях может произойти повреждение резьбового соединения. Как вернуть работоспособность, казалось бы, вышедшей из строя резьбе?

Многие мастера используют традиционный способ, суть которого сводится к рассверливанию отверстия сверлом большего диаметра и нарезанию метчиком новой резьбы. Однако после такого ремонта придется использовать и ответный элемент (болт, шпильку, свечу) большего диаметра, что не всегда представляется возможным. Этот способ не подойдет и в случае, если запас «тела» для рассверливания недостаточен.

Как отремонтировать резьбовое отверстие с сохранением его прежнего диаметра?

В настоящее время найден простой и надежный способ восстановления резьбы, который уже достаточно давно используют во всем мире. В нашей стране он, к сожалению, медленно набирает популярность, как по причине нашей неосведомленности, так и из-за невозможности приобрести в магазинах специальные пружинные вставки и вспомогательный установочный инструмент.

Разработкой и изготовлением вставок занимаются многие известные производители. Изделия разных фирм могут незначительно различаться по названию (ввертыши, футорки), конструктивному исполнению и материалу, но принцип действия и технология установки одинакова для всех. В продаже можно найти не только комплекты ввертышей различных длин, диаметров и шага резьбы, но и целые наборы для восстановления резьбы, в которые помимо вставок входят сверла, метчики, установочное приспособление и оправка для обламывания монтажного поводка. Такие решения предлагает немецкий производитель металлорежущего инструмента «Volkel» и российский «Дело Техники». У некоторых брендов подобная технология и инструмент называется «системой», например:

• система V-coil
• система Recoil
• система HeliCoil

Виды пружинных резьбовых вставок

Проволочные вставки для ремонта резьбовых отверстий имеют форму упругой спирали, витки которой формируют с внутренней стороны высокоточный ромбический профиль, который аналогичен профилю резьбы. Большинство продаваемых ввертышей имеют поводковый язычок, служащий для их ввинчивания в подготовленную приемную резьбу. После монтажа он легко отделяется по надрезу при помощи специального обламывателя.

Пружинные футорки имеют разное количество витков и соответственно разную длину, которая обозначается 1d, 1.5d, 2d и т.д., где d – диаметр спирали. Выпускаются также специальные виды вставок, например, для свечной резьбы или кислородных датчиков. На изготовление резьбовых вставок идет особо прочная высококачественная сталь, преимущественно нержавеющая, что позволяет получить надежную резьбу, устойчивую к износу, деформации и коррозии.

Замена поврежденной резьбы в четыре простых шага

Рассматриваемый способ позволяет в условиях гаража, не имея на то специальных навыков, в четыре простых приема произвести ремонт изношенного резьбового отверстия в корпусных деталях из стали и цветных металлов.

Шаг 1 – Сверление

Удаление старой резьбы при помощи сверла. Для выбора диаметра сверла производители предлагают воспользоваться специальной таблицей, в которой указываются наиболее распространенные размеры восстанавливаемых резьбовых отверстий и рекомендуемый диаметр сверла.

Шаг 2 – Формирование резьбы

В рассверленном отверстии производят нарезку резьбы специальным метчиком, предлагаемым производителем, который имеет некоторые отличия от стандартного резьбонарезного метчика. Для работы со свечными отверстиями рекомендуется использовать ступенчатый метчик, позволяющий миновать процесс рассверливания.

Шаг 3 – Ввертывание вставки

Установка пружинной втулки в полученную резьбу выполняется установочным приспособлением (шпинделем с зацепом), входящим в комплектацию набора.

Шаг 4 – Удаление установочного язычка

После выкручивания шпинделя необходимо отломить и удалить язычок на спиральной вставке. Сделать это не сложно благодаря насечке на последнем витке и специально предусмотренному инструменту.

Преимущества применения ремонтных вставок

Резьбовая вставка имеет жесткую посадку без зазоров в изготовленной резьбе, исключающую риск отвинчивания при динамических нагрузках. Это достигается за счет ее пружинных свойств и небольшой разницы в диаметре вставки и диаметре резьбы в отверстии. Вкрученная с натягом пружинная футорка занимает устойчивое положение без дополнительной фиксации клеем и обеспечивает равномерное распределение усилие от болта по всей длине отверстия.

Данный метод позволяет сформировать резьбу, которая по прочности и надежности не уступает оригинальной, а в случаях с металлами низкой прочности повышает несущую способность резьбы. Прочная сталь, из которой изготовлены ввертыши, снижает риск быстрого износа резьбовой поверхности при частом закручивании и выкручивании крепежа.

Описываемая система дает возможность создавать в мягких материалах (дерево, пластик) надежную стальную резьбу, а также сделать резьбовое соединение в хрупких и тонкостенных деталях. С помощью резьбовых вставок можно осуществить легкий переход от одного вида резьбы на другой, например: с левой на правую, с метрической на дюймовую, с мелкой на крупную и наоборот.

Использование пружинных вставок открывает новые возможности для конструирования, дает свободу в выборе материала и размера крепежных элементов. Возможность быстро отремонтировать резьбовое отверстие избавит от необходимости замены дорогостоящей детали. В случае необходимости ремонтные вставки можно демонтировать при помощи все тех же инструментов, входящих в «систему».

Как восстановить резьбу при помощи метчика и без него

Содержание

Как восстановить резьбу при помощи метчика и без него

Восстановить поврежденную внутреннюю резьбу при помощи метчика и без него можно различными способами. О них мы подробно расскажем в этой статье.

Как восстановить резьбу метчиком

Перед тем, как восстановить резьбу с метчиком, определите, можно ли увеличить ее диаметр или нарезать новую в другом месте. Если да, то ремонт пройдет очень быстро.

Нарежьте новую резьбу.

Фотография №1: нарезание резьбы метчиком

При работе соблюдайте следующие основные правила.

Рассверливайте отверстие строго под прямым углом

Используйте два новых метчика нужного диаметра (для черновой и чистовой обработки).

При нарезании резьбы действуйте аккуратно. Избегайте перекосов и резких движений.

Желательно нарезать резьбу при помощи воротка. Если его нет, возьмите разводной ключ.

Не забывайте использовать смазку и регулярно удалять стружку.

Как восстановить резьбу метчиком с сохранением ее диаметра и места расположения

Если же нужно восстановить резьбу с сохранением ее диаметра, используйте один из следующих методов.

Заваривание отверстия с последующим нарезанием новой резьбы

Этот способ применяют редко из-за того, что прочность полученной по этой технологии новой резьбы будет ниже. Еще данный метод выбирают при отсутствии специальных приспособлений (ввертышей и спиральных вставок).

Этот способ восстановления резьб включает в себя следующие этапы.

Удаление старой резьбы путем рассверливания.

Заваривание отверстия. Выбор технологий зависит от материалов деталей.

Для заваривания отверстий в стальных изделиях используют электродуговую или газовую сварку в защитных средах.

При работе с чугунными деталями газовую или электродуговую сварку применяют в холодном состоянии или при общем/местном нагреве.

В качестве присадок используют электроды (МНЧ-1, ОЗЧ-1, ЦЧ-1), чугунные прутки с повышенным содержанием кремния и иные материалы.

Обработка отверстия заподлицо основным металлом.

Нарезание новой резьбы.

Обратите внимание! При работе с алюминиевыми изделиями этот способ восстановления резьбы обычно не применяют. Это связано с тем, что металл при сварке активно поглощает газы. В наплавленных слоях образуются поры. При сильной усадке появляются трещины.

Восстановление резьбы при помощи ввертыша

Ввертыши — это специальные цилиндрические приспособления, имеющие резьбу нужного диаметра и шага внутри и крупную — снаружи. Такие изделия изготавливают из стали, латуни, бронзы, меди и иных материалов. На финальных стадиях производства ввертыши закаливают и дополнительно упрочняют.

Фотография №2: ввертыш для восстановления резьбы

Если нужно восстановить резьбу с сохранением диаметра при помощи ввертыша, действуйте так.

Рассверлите отверстие. Сверло нужно подобрать таким образом, чтобы диаметр получившегося отверстия позволял нарезать резьбу для вкручивания ввертыша.

Нарежьте резьбу метчиком. Соблюдайте перечисленные выше правила.

Вкрутите ввертыш. Его нужно установить заподлицо. Если это невозможно, профрезеруйте деталь и удалите выступающую часть приспособления.

На границе новой резьбы и ввертыша нанесите засечки при помощи керна. Это предотвратит самопроизвольное выкручивание приспособления.

Восстановление резьбы при помощи спиральной вставки

Спиральные (их также еще называют проволочными и пружинными) вставки также часто используют для восстановления поврежденных резьб.

Фотография №3: спиральные вставки для восстановления резьбы

Эти приспособления имеют с внутренних сторон высокоточные ромбические резьбовые профили. Практически все модели оснащены специальными поводковыми язычками, предназначенными для вкручивания приспособлений.

Для изготовления таких изделий используют особо прочную высококачественную нержавеющую сталь. Это дает гарантию устойчивости восстановленной резьбы к деформациям и коррозии.

Восстановление резьбы при помощи спиральной вставки включает в себя 4 этапа.

Сверление. Рассверлите отверстие. Выбирайте диаметр режущего инструмента по таблице, которую производители прилагают к спиральным вставкам.

Изображение №1: рассверливание отверстия под спиральную вставку

Формирование резьбы. Обратите внимание! Для нарезания резьбы используйте специальные метчики, которые отличаются от стандартных и поставляются со спиральными вставками. Соблюдайте все правила и рекомендации.

Изображение №2: формирование резьбы под спиральную вставку

Монтаж приспособления. Оденьте спиральную вставку на входящий в комплект поставки специальный инструмент и вкрутите ее в отверстие.

Изображение №3: вкручивание спиральной вставки в отверстие

Удаление поводкового язычка. От него можно избавиться при помощи специального инструмента (его также поставляют производители). Для удаления язычков со вставок больших диаметров подойдут обычные плоскогубцы.

Использование профессиональных спиральных резьбовых вставок имеет следующие преимущества.

В месте посадки вставки обеспечивается необходимый натяг. Это полностью предотвращает выкручивание. Приспособления располагаются в принимающих резьбах практически без зазоров. В использовании клея для дополнительной фиксации изделий нет необходимости.

За счет упругости вставок нагрузки и напряжения распределяются равномерно. Это создает идеальные условия для передачи усилий между болтами и приемными резьбами.

Спиральные вставки универсальны. Их применяют не только для восстановления резьб но и при необходимости усиления соединений. Спиральные вставки используют при работе с изделиями из низко- средне и высокопрочных металлов, а также пластика и древесины.

Как восстановить резьбу в отверстии без метчика

Вопрос, как восстановить резьбу в отверстии без метчика, часто задают люди, вообще не разбирающиеся в резьбовых соединениях. На этот вопрос есть лишь один ответ. Восстановить резьбу для получения максимальной надежности без использования обычных или специальных метчиков невозможно. Есть лишь способы нарастить поврежденные поверхности и усилить прочность соединений до определенных уровней.

Использование эпоксидного клея

Этот способ не подходит для восстановления и усиления соединений, подвергающихся высоким нагрузкам и вибрациям. Эпоксидный клей также нет смысла использовать, если узлы и конструкции работают при высоких температурах.

Фотография №4: эпоксидный клей для восстановления резьбы

Если же нет необходимости обеспечения высокой надежности соединения, действуйте так.

Заполните эпоксидным клеем отверстие.

Подождите пока полимер затвердеет.

Дождитесь набора порочности.

Холодная сварка

Холодную сварку также можно применять только при работе с неответственными деталями, не подвергающимися высоким нагрузкам и вибрациям. Соединения получаются более надежными, чем при использовании для восстановления резьб эпоксидного клея.

Чаще всего в нашей стране применяют двухкомпонентные составы следующих марок.

Фотография №5: холодная сварка ABRO

При использовании для восстановления резьбы двухкомпонентной холодной сварки действуйте так.

Вскройте упаковку и вытащите компоненты.

Тщательно обезжирьте поверхности наружной (на предназначенном для вкручивания изделии) и внутренней (в отверстии) резьб. Для этого используйте состав из первого тюбика. Обрабатывайте все тщательно. Наличие налета и мусора ухудшит результат сварки.

Обработайте поврежденную внутреннюю резьбу антиадгезионным составом из второго тюбика.

Смешайте в равных долях вещества из первого и второго тюбиков. Выдавливайте составы на неметаллическую поверхность. Для равномерного (!) перемешивания используйте шпатель.

Нанесите полученную смесь на предназначенное для вкручивание изделие.

Обеспечьте необходимый температурный режим.

Не трогайте детали в течение указанного в инструкции времени.

Обратите внимание! Не жалейте смесь. При вкручивании изделия ее излишки должны вылезать от давления наружу. Это обеспечит правильное формирование витков при восстановлении резьбы.

Похожие статьи

Метчики — это специальные приспособления, предназначенные для нарезания и калибровки внутренних резьб. Ниже мы рассмотрим все особенности этих металлорежущих инструментов. Прочитав статью, вы получите ответы на следующие вопросы.

Нужно нарезать резьбу, а под рукой нет воротка? Не расстраивайтесь. За полчаса вы при наличии подходящих деталей сможете сделать метчикодержатель своими руками. Тратить время на поход в магазин не придется. В этой статье мы в деталях расскажем, как изготовить самодельный вороток в домашних условиях.

С необходимостью вытащить сломанный метчик из сквозных или глухих отверстий иногда сталкиваются даже опытные мастера. В этой статье мы опишем способы решения данной проблемы.

Какой выбрать метчик, если перед мастером стоит задача просверлить отверстия с внутренней резьбой для восстановления шпилек, гаек, сорванных болтов и проведения аналогичных работ? Предлагаем следовать рекомендациям — учесть описанные ниже параметры.

Метчики и плашки, еще их называют лерками, незаменимый резьбонарезной инструмент в современном машиностроении. Причем они могут использоваться как для нарезания резьбы ручным способом, так и для формирования резьбы при помощи станка.

Плашки предназначены для нарезания наружных резьб. Инструмент конструкционно похож на гайку с режущими зубцами и отверстиями для закрепления в воротке.

Метчик — основной инструмент для нарезания внутренних резьб.

Ремонт резьбы

Ремонт резьбового отверстия (восстановление повреждённой резьбы)

Наша компания не занимается восстановлением резьбы. Данная статья служит исключительно для ознакомления с процессом восстановления резьбы. В наших магазинах вы можете купить футорки (резьбовые вставки) , сверла , метчики , наборы для восстановления резьбы .

Информация предназначена для лиц, производящих ремонт в условиях личного гаража, и автосервисов. В соответствии с этим выстроен текст и даны рекомендации. Применение данного метода на производственных предприятиях предполагает использование специфических инструментов и устройств, и другой технологии.

Способ восстановления резьбы

Повреждённую резьбу можно полностью восстановить по следующей технологии:

1. Рассверлить резьбовое отверстие до диаметра, указанного в приведённой ниже таблице
2. Нарезать в нём резьбу особого профиля специальным метчиком
3. Ввернуть в полученную резьбу спиральную ремонтную вставку (футорку из прочной нержавеющей стали, с помощью специального инструмента.

После такой операции резьба становится более прочной, чем первоначальная в исправном состоянии. Этот эффект особенно заметен, когда резьба выполнена в мягком материале, например, алюминии. При срыве болта (шпильки) в резьбовой вставке эффект “закусывания” отсутствует. Сорванный болт (шпильку) можно легко вывернуть.

Посмотрите видео, как используется резьбовая вставка

Какие возможности есть у резьбовых вставок

Особенно актуален этот способ для восстановления резьбовых отверстий в корпусных деталях автомобильных двигателей, например, свечного отверстия. Резьба под свечу становится очень прочной и надёжной.

Резьбовая вставка вкручена

Резьбовая вставка вкручена

Если сорвана резьба под шпильку , иногда рассверливают её, и нарезают резьбу следующего размера. В таком случае приходится применять ступенчатую шпильку неизвестного происхождения, сомнительного качества. Да и не всякую ступенчатую шпильку найдёшь в нужный момент. Если же отремонтировать отверстие с применением резьбовой вставки , остаётся возможность применить штатную, фирменную шпильку.

Ещё одно применение ремонтных резьбовых вставок – в латунных гайках выхлопного коллектора . Получается гайка, совмещающая очень прочную резьбу и свойство не «пригорать» к шпилькам.

Владельцам некоторых иномарок стоит обратить внимание и на возможность замены резьбы М12 х 1,5 на резьбу М12 х 1,25. Нередко случается, что болт с такой резьбой повреждён, а найти его в розничной сети в вашем городе практически невозможно (в нашем магазине есть такие болты ). Токарь приличный болт не выточит, т.к. резьба на заводских болтах формируется давлением (накаткой), что обеспечивает необходимую прочность. А на токарном станке резьба получается резцом, при этом волокна стального прутка перерезаются и витки резьбы не могут нести необходимой нагрузки.

Если заменить резьбу в корпусной детали на более распространённую в России М12 х 1,25 , появляется возможность подобрать болт необходимых размеров и прочности в ассортименте Российских и Европейских производителей автомобильного крепежа, представленных в нашем каталоге.

Видео – как работает резьбовая вставка, демонстрация

Какие инструменты применяются при восстановлении резьбы

Для ремонта свечного отверстия рекомендуется метчик ступенчатый. Он центрируется в старом отверстии своей заходной частью, и сразу нарезает новую резьбу, минуя операцию рассверливания.

Ступенчатый метчик существенно уменьшает риск порчи свечного отверстия, но он заметно дороже обычного.

Для удлинения метчика при ремонте глубоко утопленного свечного отверстия можно использовать обычную торцовую двенадцатигранную головку на 10 с соответствующим инструментом.

3. Шпиндель (инструмент для вворачивания вставки)

Рабочая часть шпинделя похожа на резьбовую часть болта, с зацепом на торце.

Вставка представляет собой спираль ромбовидного профиля.

На одном конце её имеется поводок, за который вставка вращается шпинделем.
Вставки имеют разные длины.

Описание технологии восстановления резьбы

Внимание: эта технология применяется для ремонта резьбовых отверстий в бытовых, гаражных условиях.

1. Рассверлить отверстие. Периодически вынимать сверло из отверстия и обмакивать его конец в ёмкость с моторным маслом. Желательна минимальная скорость вращения сверла.
2. Нарезать метчиком резьбу под вставку. В процессе работы необходимо постоянно подавать в зону резания моторное масло, например из медицинского шприца, особенно при работе с алюминием. Иначе резьба может получиться «рваной», шероховатой, а на метчик налипнет алюминий.
Если отверстие глухое — вместо моторного масла лучше применить смазку, например Литол. Ею нужно обмазать рабочую часть метчика, чтобы стружка не сыпалась в отверстие, а прилипла к метчику.
3. Промыть полученную резьбу керосином.
4. Надеть вставку на шпиндель, ввести в зацепление поводок и зацеп.

Нужно иметь в виду, что вставка несколько больше шпинделя, она не сидит на нём плотно, а свободно болтается. При вкручивании в отверстие вставка сжимается и тем самым закрепляется в отверстии. Вставку вворачивать до тех пор, пока её задний конец не углубится в отверстие на 1/4 шага резьбы. После этого вывернуть шпиндель и отломить поводок вставки, надавив на него подходящим стержнем. Для этого на витке за поводком имеется риска, по которой и отломится поводок. Примечание:При использовании ступенчатого метчика пункт 1 исключается.

Наша компания не занимается восстановлением резьбы. Данная статья служит исключительно для ознакомления с процессом восстановления резьбы. В наших магазинах вы можете купить футорки (резьбовые вставки) , сверла , метчики , наборы для восстановления резьбы.
