Как собрать дрель с реверсом на 220

Какая схема подключения кнопки дрели?

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести — два — сетевой вход 220 (фаза+ноль) — два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.

Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)

Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.

Кнопка электродрели подключается по следующей схеме:

Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.

Вот наглядная картинка с подписанными контактами, что куда подключать.

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых «+» от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

Есть задний ход: как сделать реверс для электродрели своими руками

Во многих электродрелях не предусмотрен реверс. А нередко он нужен. Встроить реверс не только в дрель, но и в другой инструмент с коллекторным электродвигателем несложно. Но есть одно исключение из правил. У некоторых электродрелей патрон не напрессовывается на коническую законцовку вала, а навинчивается по резьбе. Включив реверс, вы просто свернете патрон с вала. Иногда и это бывает нужно – случаи всякие бывают. К тому же есть известный принцип: «Если нельзя, но очень хочется, то можно». При условии, что щелкнув переключатель в положение «реверс», вы не будете напрягать инструмент большими нагрузками. Тогда патрон останется на месте.

Всего одна деталь

Для решения задачи понадобится двойной переключатель — так называемый тумблер, и несколько отрезков провода. На корпусе переключателя обозначены его предельные данные: напряжение и ток. Ток переключателя должен быть равен потребляемому току инструмента или превышать его. Не всегда на шильдике инструмента ток обозначен. Тогда вспоминаем школьные уроки физики и вычисляем ток по формуле:

I = P/V

Размерность величин следующая:

  • ток I в Амперах;
  • мощность Р в Ваттах;
  • напряжение V в Вольтах.

Не соблазняйтесь современными миниатюрными тумблерами. Их контакты зачастую намертво свариваются при первом же включении, несмотря на непревышение предельно допустимой величины тока.

Электробезопасности для и красоты ради

Не всегда внутри корпуса инструмента можно найти свободное место для размещения тумблера. Тогда придется повесить его, как Кальтенбруннера. Эрнста Гуговича вынули из петли через пять минут, ему этого хватило. Тумблер же должен висеть долго и счастливо. Поэтому провода, на которых повиснет переключатель, надо выбрать с повышенной механической прочностью. Я использовал «полевой» (часто называемый саперным) – в нем медные жилы сочетаются со стальными.

Для тумблера придется изготовить корпус. Он защитит от касания пальцами выводов переключателя и электротравмы.

Как вариант — выточить корпус из дерева на токарном станке. Или же поизгаляться со стамесками, создав яйцеподобную шкатулочку à la Фаберже. Художественная резьба по дереву может не относиться к вашим достоинствам. Тогда придется порыться на косметической полке жены. Там лежит много пластмассовых баночек с кремом для кожи рожи. И среди них наверняка найдется подходящая.

Книга Иоанны Хмелевской «Как выжить с современной женщиной» да поможет вам в урегулировании последующего конфликта. Только не трогайте мазюкалки от Шанель стоимостью в месячную зарплату жены. Иначе советы пани Иоанны пропадут втуне.

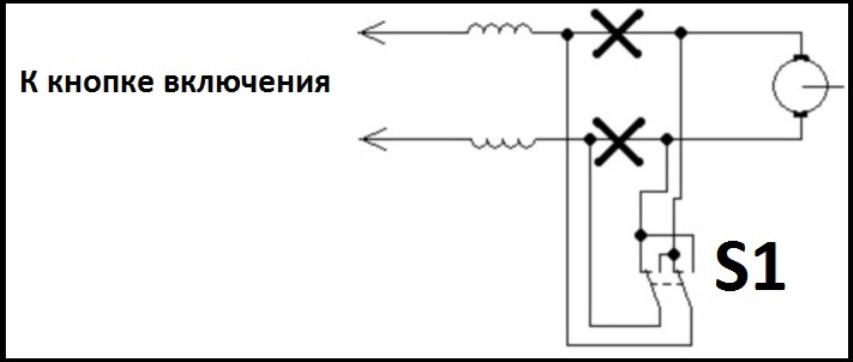

Переходим к действу — обустраиваем реверс

Две половины обмотки возбуждения электродвигателя расположены на статоре. По одному проводу от них идут к щеткам. Разрезаем эти провода. Следует отметить, что при работе щетки вибрируют, поэтому для их подключения использованы провода с повышенной гибкостью. Если разрезать провода близко к щеткам, то гибкая часть будет короткой, и от вибрации он может переломиться. Чтобы этого не произошло, разрезаем провода поближе к обмоткам возбуждения. К ним припаиваем провода, идущие к подвижным контактам переключателя S1.

Выводы неподвижных контактов соединяем в соответствии со схемой и припаиваем к ним два провода, идущие к мягким проводам щеток. Провода, идущие к тумблеру, перед пайкой с одной стороны (тумблера или электродвигателя) заранее просовываем в резиновую втулку. Задачу осложнит то, что через нее уже проходит сетевой провод инструмента. Бывалые палачи советуют использовать в подобных случаях мыльный раствор.

У вас еще нет дрели? Вот эта статья поможет вам подобрать лучшую модель!

Ключ на старт: проверка реверса

Собираем электродрель и проверяем. На случай, если грешным делом вы воспроизвели схему «в железе» с ошибками, первое включение лучше сделать через автоматический выключатель с номинальным током, равным или несколько большим потребляемого электродрелью. За неимением автомата можно включить инструмент через плавкий предохранитель на такой же ток. Под руками предохранителя может не оказаться, а в магазин не пустят жена, жаба или лень. Тогда используйте кусочек обмоточного медного провода диаметром 0,26 мм. В плавких предохранителях такой диаметр соответствует номинальному току 10А.

Номинальный ток максимально-токовой защиты – это ток, при котором автомат еще не отключается, а плавкий предохранитель еще не перегорает.

Можно проволочку взять потоньше. 0,15 мм выдержит ток 4,5 А. И еще напоминание: автомат или предохранитель включаются последовательно с нагрузкой (электродрелью), а не параллельно ей! Совет может показаться идиотским, но были прецеденты. И выключатели параллельно включали, и амперметры. А потом удивлялись: «Чего это пробки в квартирном электрощитке вышибает?». Как говорят мамочки детям: «Не будьте такими!».

Как разобрать дрель и выполнить ее ремонт своими руками

Любой электроинструмент, состоящий из электромеханических узлов, как бы бережно к нему ни относились, со временем приходит в негодность. В большей мере это связано с механическими узлами, нуждающимися в периодической смазке.

Провести профилактику или выполнить ремонт дрели самостоятельно не так уж сложно, если знакомо устройство инструмента и понятен принцип его работы.

Принцип работы и основные узлы

Своим появлением дрель обязана востребованностью при подземном бурении для замены ручного труда на автоматизированный. В 1870 году американским изобретателем Саймоном Инджерсоллом была представлена прародительница ударной дрели. В своей работе инструмент использовал паровой привод и бур. Появление электродвигателей в конце XIX столетия позволило усовершенствовать инструмент. Так, в 1889 году инженер Артур Джеймс Арнот предложил использовать электродвигатель совместно со сверлом, и уже в 1895 году появился инструмент, свободно удерживающийся при работе в руках.

В начале 1917 года Артур Арнот, работающий на компанию BLACK&DECKER, подключив к дрели кнопку и добавив пистолетную рукоятку, сделал устройство одним из самых популярных электроинструментов в мире. С тех пор конструкция электродрели не претерпевала кардинальных изменений.

Классическая дрель работает только в режиме сверления, но с развитием технологии изготовления современные устройства стали комплектоваться режимом удара. При подключении к сети 220 вольт редукторная дрель, преобразовывая электрическую энергию в механическую, заставляет патрон, присоединённый к механизму устройства, совершать вращательное движение. Число оборотов патрона управляется с помощью реостата, вмонтированного в кнопку включения, а направление вращения устанавливается реверсом. Сверло, зажимаемое в патрон, из-за своей формы и под действием большой скорости оборотов легко выполняет отверстие в твёрдом или мягком материале.

Для осуществления удара в приспособлении используются возвратно-поступательные движения, возникающие из-за работы мотора. На оси расположения патрона устанавливается храповик, представляющий зубчатое кольцо, а на корпусе выполняются зубцы, создающие упор. Когда ударная дрель переключается в режим «сверление с ударом», храповик зацепляется за упор, а затем с него соскальзывает. Вал совершает удары в вертикальном направлении.

Перед началом проведения ремонта дрели своими руками необходимо определить, какая её часть нуждается в восстановлении.

Основными частями сверлильного инструмента являются:

Читать еще:  Шкафчик для инструментов своими руками

  • конденсатор;
  • кнопка запуска и остановки двигателя;
  • устройство контроля оборотов;
  • реверсный переключатель;
  • подшипники;
  • электродвигатель;
  • устройство охлаждения двигателя;
  • редуктор;
  • возвратная пружина;
  • зажимной патрон;
  • корпусные элементы.

Таким образом, узлы электродрели разделяются на электрические и механические модули. При этом следует учитывать, что ударный узел обладает невысокой производительностью и при частом использовании такого режима в работе быстро изнашивается.

Износ ударного узла не только негативно сказывается на работе по долблению, но и увеличивает нагрузку на электродвигатель, заставляя его перегреваться.

Электродвигатель устройства

Двигатель является основным элементом устройства, приводящим в действие редуктор инструмента. Состоит он из статора и ротора, при этом ротор является подвижной частью, а статор, соответственно, нет. В конструкцию ротора входит якорь с коллектором. Якорь — это элемент двигателя, собранный из стальных пластин. На них наматываются обмотки из проводящего электрический ток материала — меди. Коллектор представляет собой цилиндр. Изготавливается он из диэлектрика и проводящих ток пластин, к этим пластинам и подключаются обмотки якоря.

За счёт магнитного потока, создаваемого вокруг якоря обмотками статора, происходит его вращение, что приводит к возникновению момента кручения. Магнитный поток, возникающий под действием постоянного тока, направлен всегда только в одну сторону.

одача питания на обмотки происходит посредством щёток, изготовленных из графита. Щётки располагаются таким образом, что обеспечивают постоянный электрический контакт с якорем.

Износ щёток не должен превышать 70−80 процентов, если это значение выше, то контакт ухудшается, в результате чего в этом месте возникает искрение. Перед заменой щёток следует обратить внимание на щёткодержатель и при необходимости его очистить. Таким образом, основными частями электродвигателя являются:

Проверка обмоток проще всего осуществляется мультиметром. Для этого одним контактным проводом измерительного прибора касаются щёткодержателя, а вторым дотрагиваются до контактов вилки включения в 220 вольт. Если тестер показывает бесконечное сопротивление, то это означает перегорание обмотки. Рабочее сопротивление обмотки статора находится в диапазоне 30−60 Ом. Например, у популярной электродрели Интерскол ДУ-13/580 ЭР сопротивление составляет 40 Ом. При замене статора придётся разобрать двигатель. Для этого выкручиваются четыре винта и корпус разбирается на две половинки. В результате освобождается доступ к остальным частям двигателя.

Якорь соединяется с редуктором. Часто, визуально осмотрев его, можно сделать вывод о его целостности. На якоре не должны присутствовать царапины и почернения. При замене якоря важно правильно установить подшипник с резиновой прокладкой. Простым тестером возможно измерить якорь только на предмет обрыва обмотки, а вот для проверки на межвитковое замыкание понадобится специализированный прибор. Измерение производится в режиме проверки сопротивления между обмотками якоря на ламелях. Величина сопротивления между всеми ламелями должна быть одинакова.

Регулятор оборотов

Обороты электроинструмента управляются симисторным регулятором, располагающимся в кнопке включения устройства на специальной прокладке, изготавливаемой из текстолита. При нажатии кнопки на управляющий вывод симистора подаётся переменное напряжение. Симистор открывается и ток поступает в нагрузку. При изменении полярности на входе полупроводниковый прибор закрывается. Затем всё повторяется по циклу.

В результате сигнал на выходе симистора будет иметь форму импульсов. Чем больше уровень сигнала подаётся на полупроводник, тем большее время он открыт, а значит, и длина импульса на его выходе больше. Степень открывания симистора регулируется переменным сопротивлением, ограничивающим величину сигнала, подающегося на полупроводник.

Кроме этого, скорость вращения патрона в электродрели зависит от силы нажатия кнопки запуска. Реализуется это подключением кнопки с регулятором оборотов. Дрели в зависимости от своего вида могут иметь разную схему подсоединения выключателя, но его устройство одинаково. В корпусе кнопки размещаются контактная группа и подпружиненные пластины (резисторы). Эти пластины выполнены в виде скользящих контактов.

При нажатии кнопки они приводятся в движение и возвращаются в исходное состояние под действием пружины. Ограничение нажатия осуществляется с помощью регулировочного винта с маховиком. Определяя длину скольжения контактных пластин по резисторам, он тем самым устанавливает наибольшие обороты устройства. Если маховик убрать из конструкции, выкрутить его, то при нажатии на кнопку произойдёт просто замыкание контактов и электродвигатель начнёт работать на максимальных оборотах.

Подключение схемы электродрели с реверсом и регулятором оборотов различны, так как это независимые друг от друга узлы. Электросхема подключения, например, используемая в электродрелях Интерскол, выглядит следующим образом: шнур питания, состоящий из двух проводов, одним проводом подключается к регулятору оборотов. Контактный провод, выходящий из него, соединяется с началом первой обмотки статора. В случае отсутствия реверса конец первой обмотки подсоединяется к щётке якоря, при этом вторая щётка якоря замыкается на начало второй обмотки статора. Второй провод шнура подводится напрямую к обмотке статора.

Работа реверса обеспечивается изменением подключения обмоток статора. В результате изменяется направление магнитного поля и, соответственно, вращение двигателя. Для этого первая щётка соединяется с началом второй обмотки статора, а вторая — с концом первой. Довольно часто на блоке реверса изображается схема подключения обмоток.

Для избегания возникновения искрения при переключении и фильтрации от помех используется конденсатор, включающийся параллельно проводам шнура питания.

Разборка электродрели

Для того чтобы найти неисправность и отремонтировать устройство, часто приходится разбирать инструмент. Так как все устройства внешне похожи, то их разборку можно представить в следующем виде:

  1. По периметру устройства выкручиваются винты, для этого понадобится воспользоваться крестовой отвёрткой.
  2. Выкрутив шурупы, половинки корпуса разъединяют.
  3. Из пазов аккуратно извлекаются кнопка включения и реверс.
  4. С одной половины извлекается редуктор. Для того чтобы его вынуть, понадобится провернуть его в посадочном месте.
  5. Сборка происходит в обратном порядке. При ней необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей, потребуется разобрать редуктор. Для этого снимается защитный кожух, после чего выкручиваются шурупы и удаляется верхняя крышка. В качестве смазки используют вязкие материалы, такие как Агринол. Следует отметить, что ремонт электроинструмента своими руками при повреждении редуктора практически невозможен, так как отдельно замену изношенным шестерёнкам трудно приобрести.

При ремонте часто приходится сталкиваться с необходимостью разбора патрона. Он представляет собой быстрозажимную конструкцию. Закрепляется c помощью резьбового соединения или конусом Морзе. При первом способе понадобится с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Сам патрон откручивается вращением ключа. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Типовые поломки инструмента

Зная устройство электродрели, несложно определить причину того, почему не работает та или иная его функция. Следует отметить, что избежать поломок электроинструмента можно, если периодически проводить профилактические работы, связанные с заменой смазки механических частей.

После окончания работ по сверлению необходимо убирать пыль с инструмента, особенно с его вентиляционных отверстий. Характер неисправностей разделяют на электрическую или механическую природу возникновения.

Электрические повреждения

Такого вида поломки происходят из-за превышения допустимой нагрузки на аппарат и нарушений в его эксплуатации. Проявляются они в отказе инструмента включаться, в неисправности реверса или регуляторе оборотов. Чаще всего для восстановления работоспособности понадобится разобрать кнопку запуска и прочистить все места, связанные с электрическим контактом.

Появление запаха гари свидетельствует о возникновении перегрузки в работе электродвигателя. В таком случае вначале проверяется состояние щёток и обмоток, изучаются места подключения провода питания на отсутствие подгорания. Подгорание связано с попаданием пыли, в результате чего увеличивается переходное сопротивление, что ведёт к нагреву. Электрического рода неисправности легко вычисляются с помощью мультиметра и визуального осмотра.

Механические поломки

Механические неисправности выявляются сложнее. Такого рода поломки обычно сопровождаются возникновением посторонних звуков, и устранить их без разборки инструмента не получится. В случае плохого фиксирования сверла в патроне понадобится его заменить, так как износ зубчатого соединения самостоятельно восстановить невозможно.

Возникновение клина при работе связывается с повреждением редуктора или подшипника. Если разобрать устройство, то повреждённый узел будет виден сразу. Износ шестерёнок или шлицов будет говорить о необходимости их замены. Подшипники проверяются путём покачивания их на валу. Если движение не плавное или слышны посторонние звуки, то подшипник заменяется. После того как получится найти неисправный узел и починить его, перед тем, как собрать устройство обратно, необходимо провести очистку редуктора от старой смазки и нанести новую. Тогда устройство сможет прослужить ещё не один год.

Схемы подключения кнопки дрели: излагаем обстоятельно

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Схема подключения кнопки дрели – чиним инструмент сами!

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Читать еще:  Пистолет для монтажной пены не работает причина

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели для ее замены

Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке. Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным. Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Примечание! Проверку всех электрических приборов необходимо проводить по схеме.

Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.

Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему. Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.

Важно! Чтобы двигатель работал с реверсом, необходимо поменять местами включение проводов к щеткам.

Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме. Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели. Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2.94 А. Значит, нам понадобится кнопка на 2.95 А для нашей дрели.

Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется кнопка в следующем порядке:

  • Подцепляются фиксаторы защитного кожуха, и он стягивается;
  • Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
  • Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
  • Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
  • Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.

Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете. Только с ее помощью можно выполнить ремонт и подключение быстро и правильно. Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.

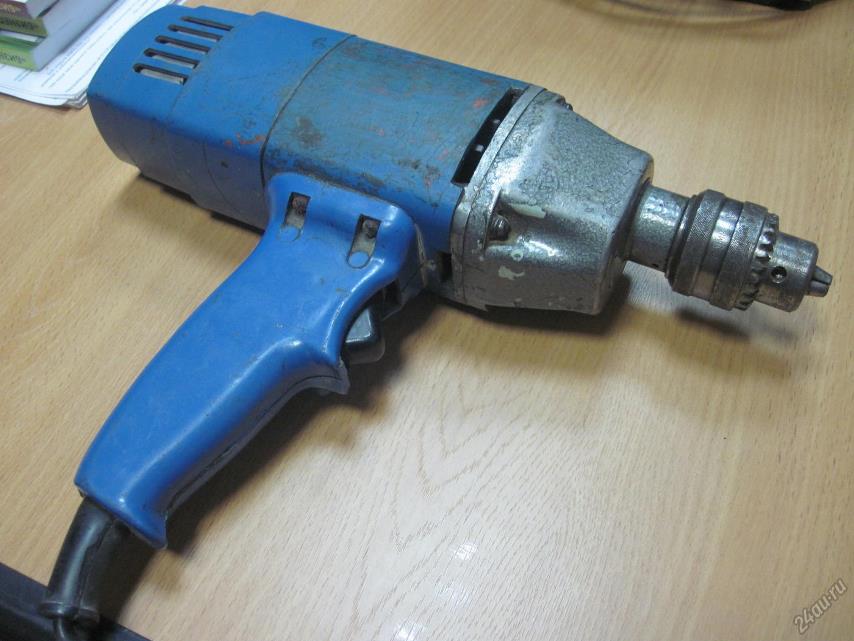

Cхема подключения выключателя совковой дрели

Довольно часто электродрель перестает работать из-за поломки её выключателя с регулировкой оборотов (не включается, не регулируется число оборотов), мы разбираем дрель что-то пытаемся сделать, а когда понимаем, что дело в выключателе с регулировкой оборотов, оказывается многие провода от него уже оборваны и какой где был неизвестно. Для решения данной задачи вам понадобится информация: как заменить выключатель с регулировкой у дрели: Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя). Хочу обратить ваше внимание при покупке выключателя, он должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650вт, Р=U*I, I=650/220=2,95А, получается нам нужен выключатель на U=

220V, I=не менее 2,95А, значит нам подойдёт выключатель БУЭ-3

Желательно также при замене выключателя с регулировкой оборотов, поставить новые конденсаторы (емкость).

Схема подключения кнопки дрели – чиним инструмент сами!

Необходимые инструменты и материалы

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Читать еще:  Станок для шлакоблоков фото

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Как Подключить Дрель Напрямую Без Реверса

Схема подключения кнопки дрели – чиним инструмент сами!

Ремонт дрели естественно проводить не своими руками, главное, знать предпосылки поломок не способы их исцеления. Сейчас будем вести разговор о том, как смотрится схема подключения кнопки дрели, не обойдем вниманием не другие неисправности, потому вы станете являться счастливым владельцем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать ужаснее, либо совсем не стал делать свои прямые обязанности, пора диагностировать неисправности не попытаться имея его совладать. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Поначалу проверяем провод на предмет наличия повреждений не напряжение в розетке, для какой цели туда естественно включить хоть какое другое устройство – телек по другому чайник.

Если вы осматриваете устройства, работающие от аккума, их необходимо проверить с применением тестера – тут напряжение, обозначенное на корпусе, обязано иметь аналогичное значение с напряжением аккума.

Если напряжение меньше, придется поменять батареи на новые. Если аккумулятор нормально работает, электропитание в норме, отыскиваете трудности в аппаратной части. Самыми частыми поломками считают:

  • Трудности со службой мотора;
  • Износ щеток;
  • Препядствия со службой кнопки.

Зная, как происходит подключение кнопки электродрели, естественно стремительно решить неисправность. Сейчас, неувязка со службой дрели может появляться не из-за запыленности инструмента, ведь дрель берет не дерево, не кирпич, не другие материалы. А это значит, для вас похлопочите что, чтоб очищать устройство после каждого использования – только так можно понизить риск сбоев при работе из-за с загрязненностью инструмента. Конкретно поэтому если вы провели ремонт в квартире, сразу чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя от себя. Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=UI (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Подключение кнопки дрели

Смотри продолжение , то что не показано на этом видео: Подключение

Как на дрель без реверса поставить реверс. Схемы подключения

Как работает дрель с реверсом. Схема подключения кнопки дрели с реверсом. Как сделать простой дрель. дрель

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает отдохнуть. Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель страдает поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же ярких признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Ссылка на основную публикацию
Adblock
detector
