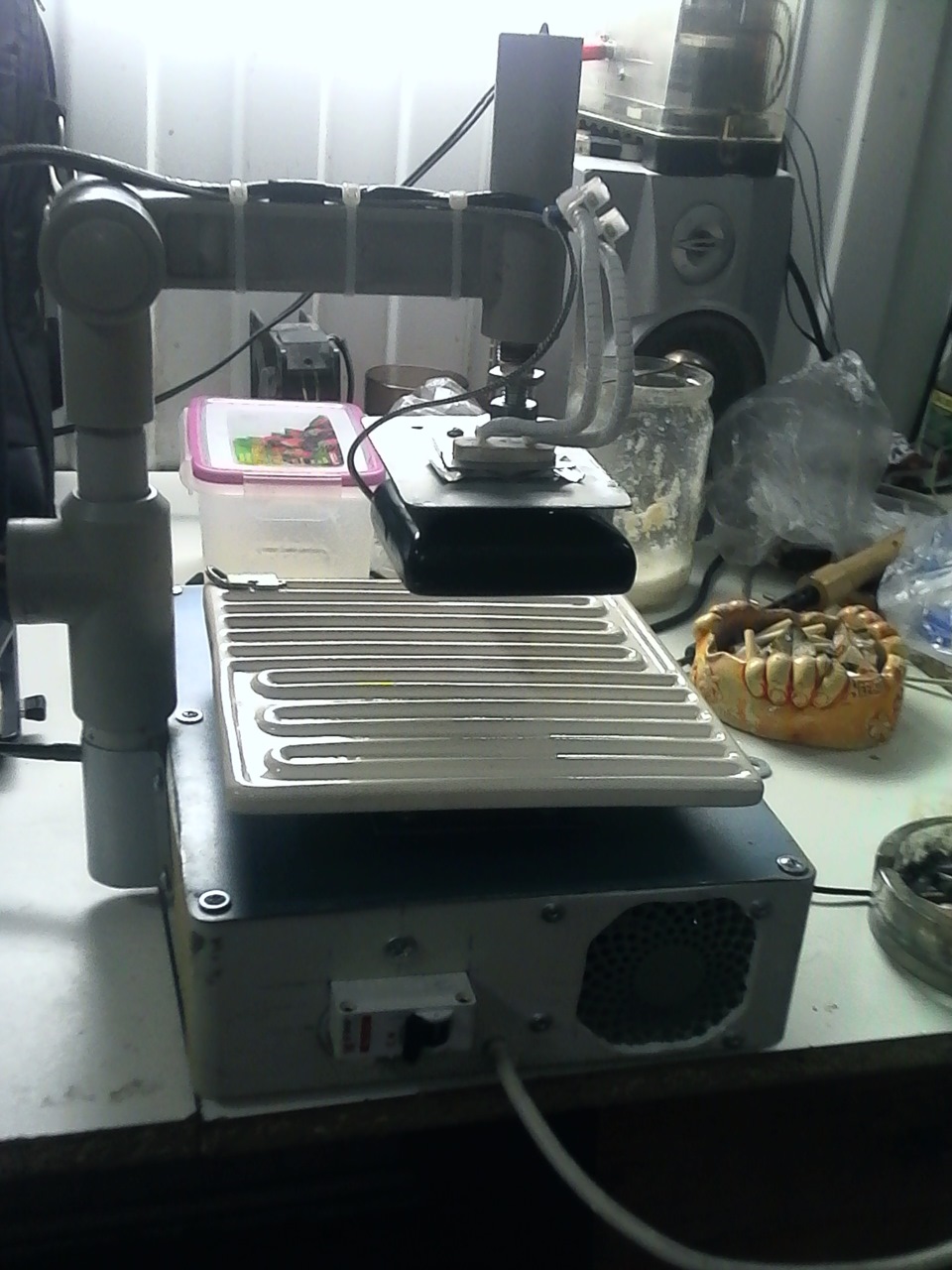

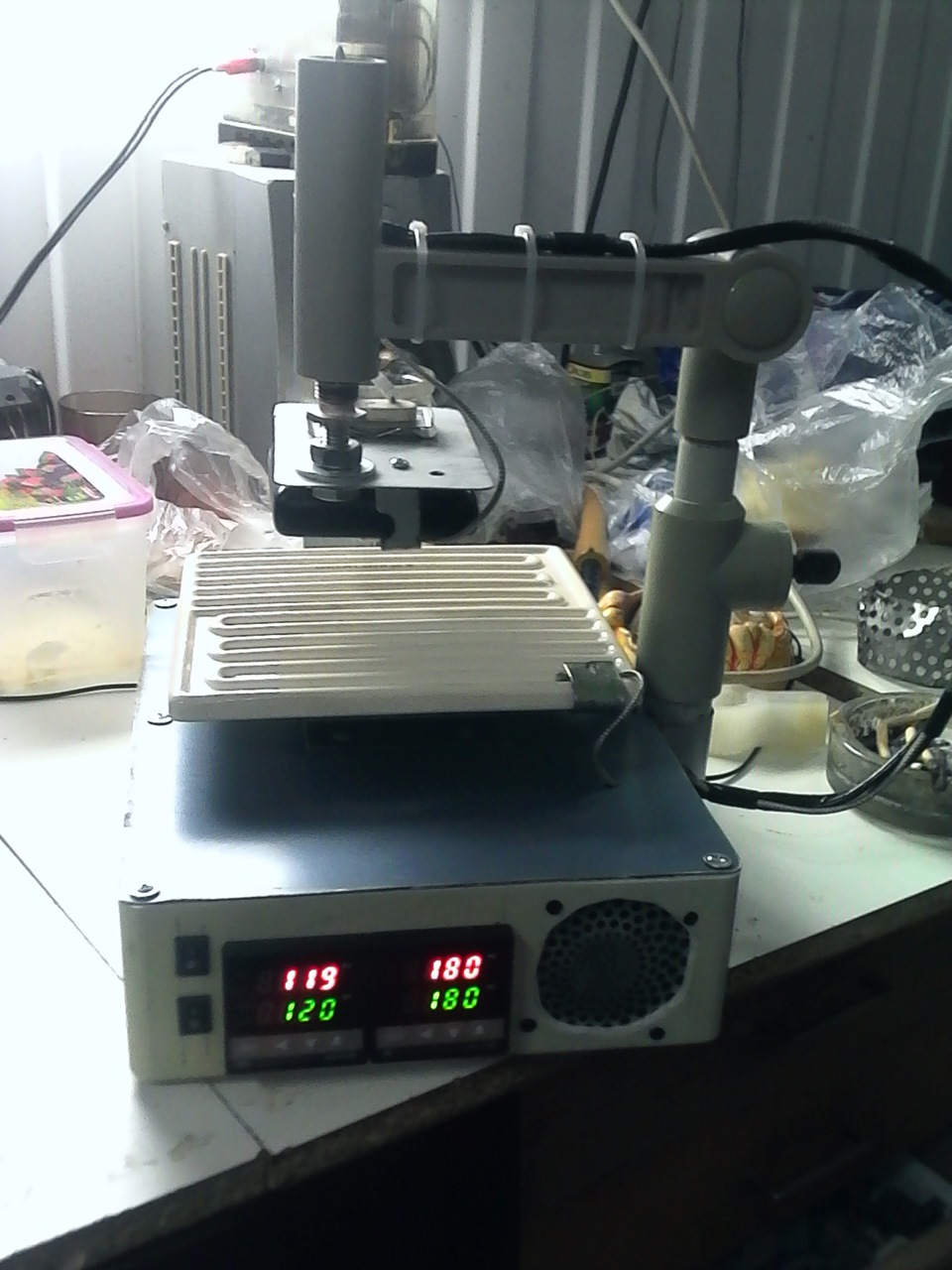

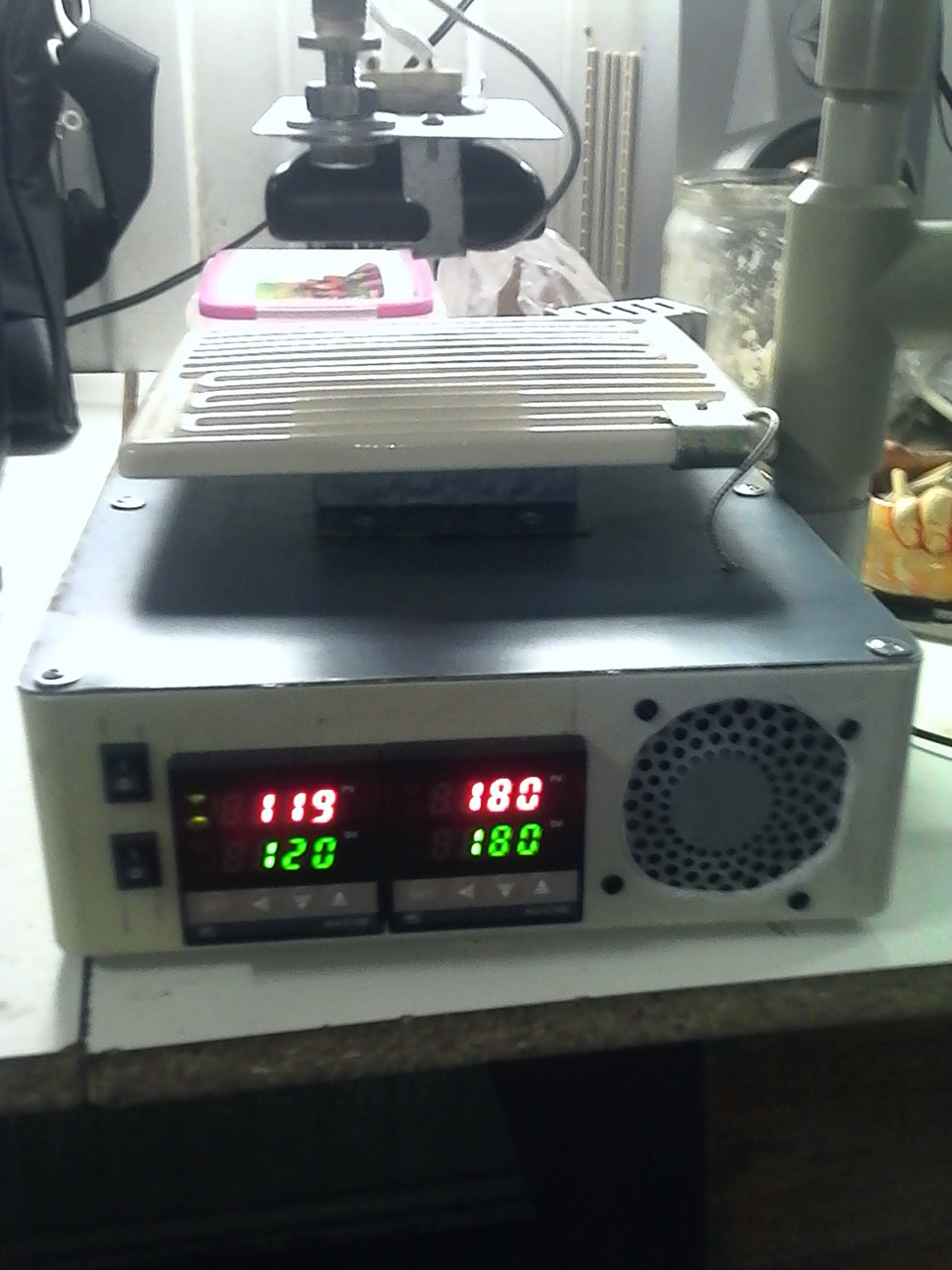

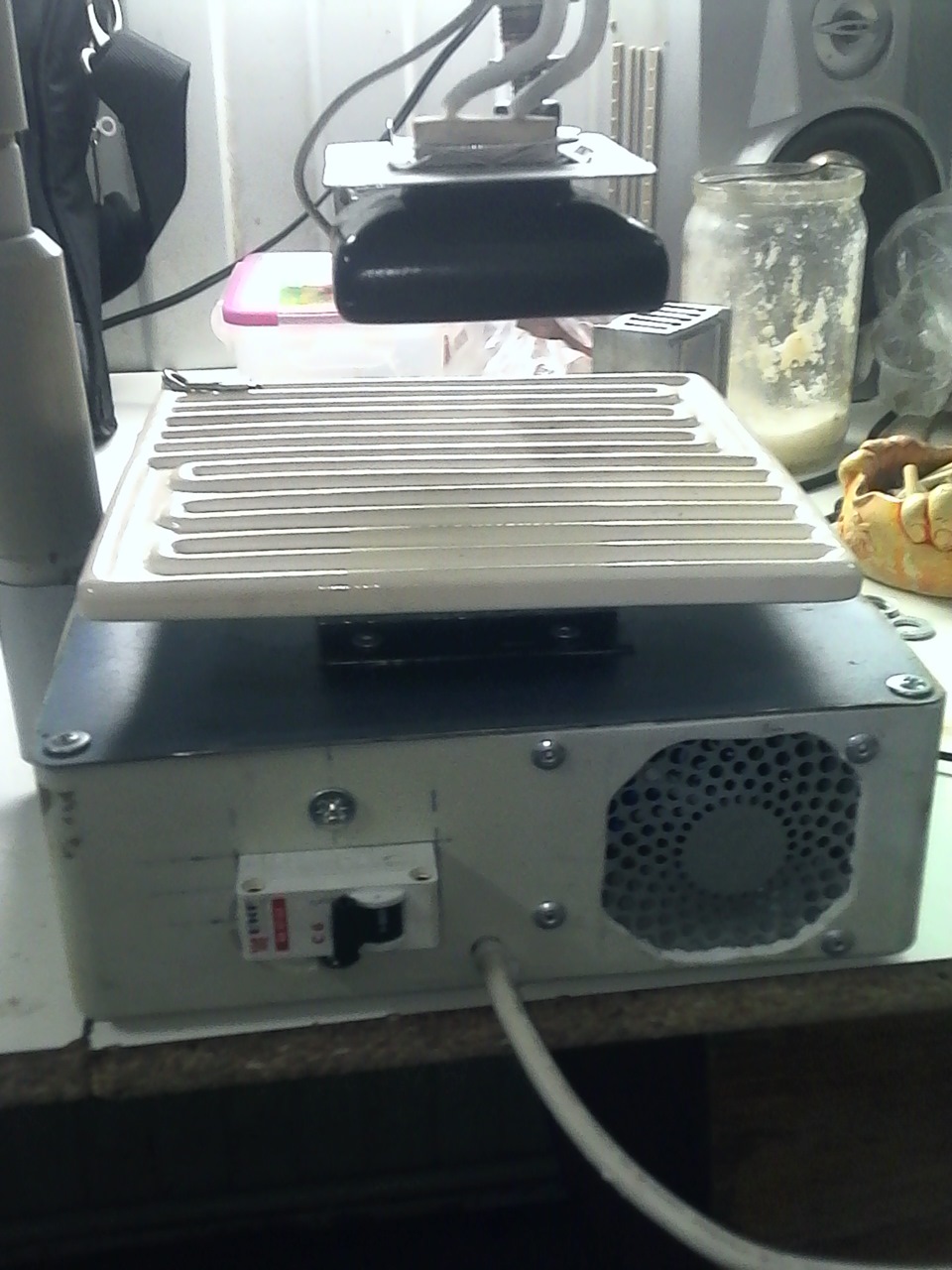

попросил меня знакомый собрать паяльную станцию для пайки микросхем компов. хочет попробовать починить свой ноут, да и потом пригодится. заказал запчасти на али : керамические тэны, терморегуляторы и твердотелки. дома я нашел подходящий коробок и собрал все в кучу. поставил еще вентилятор от компа для охлаждения внутренностей. теперь еще нужно придумать какие то штативы для крепления плат.

Смотрите также

Комментарии 68

Верх лучше делать из кварца, керамика инерционна

Правильно настроенный пид регулятор нивелирует инерционность.

Привет народ, если хотите хороший термопрофиль, не реклама, сам купил, проверял только на столе всё чётко. tehnostation

а ссылки на рассыпуху можно?

не я заказывал. друга попрошу что бы скинул мне тогда выложу.

а ссылки на рассыпуху можно?

что конкретно интересует? у меня примерно тож самое так что знаю что к чему)))

ПИД + нагреватель через ТТР и так двжады)))

Вот именно все то и интересует — нагреватели, пиды, реле

вот можно брать у одного прода (не плохое сочетание цен на все и рейтинга)
ПИДы — goo.gl/iCraE3 2шт для верха и низа
две термопары — goo.gl/xsToIE
твердотельное реле — goo.gl/qZayfZ опять же 2 штуки
верхний нагерватель 450 Ватт — goo.gl/MMX2qB
нижний нагреватель — goo.gl/3HwptK или один такой 223*200
или 3 (4) таких — goo.gl/PKKdrD в зависимости от размера желаемого подогрева

Есть куда развиваться, тоже прошёл путь от галогенных ламп до станции с нижним керамическим нагревателем со стапелем и верхом на трубках, мечтаю о заводской, но это возможно при условии стабильных 10 запаев в месяц.

надо же с чего то начинать.

Есть куда развиваться, тоже прошёл путь от галогенных ламп до станции с нижним керамическим нагревателем со стапелем и верхом на трубках, мечтаю о заводской, но это возможно при условии стабильных 10 запаев в месяц.

Почему верх на трубках а не керамика? Что за стапель?

верх керамический нагреватель, кронштейн от какого то мед оборудования.

Почему верх на трубках а не керамика? Что за стапель?

Стапель для удержания платы, в моей станции 2 керамических нагревателя они греют с разбегом в 2-3 градуса плату начинает немного коробить на малых площадях это не имеет значения, а вот на больших платах винт уже значителен вот этот косяк убирает стапель. На верх керамику не желательно она инертна сильно убегает почти на 10 градусов лучше всего с открытым тэном но это опасно, по этому использую трубки от гриля микроволновок.
