Дефекты сварных соединений фотоальбом

Виды дефектов сварных швов и причины их образования

Начинающие сварщики, самостоятельно ремонтирующие металлоконструкции и детали, нередко допускают дефекты сварки, снижающие прочность швов. Они растрескиваются, пропускают воду, разрушаются под нагрузкой. Существуют способы выявления и устранения дефектов сварных швов и соединений, снижающих прочность смонтированных конструкций, заваренных деталей.

В обзоре представлены все виды последствий нарушения технологии, способы восстановления поврежденных участков.

Причины образования дефектов

Изъяны при сварке возникают по объективным и субъективным причинам. Каждый вид металлопроката характеризуется свариваемостью. Этот показатель зависит от компонентного состава сплава, способа производства проката. Для плохо свариваемых деталей в технологические карты сразу закладывается большой процент брака.

Основные виды дефектов сварных соединений:

  • нарушение целостности металла;
  • деформация конструкций или деталей из-за возникновения внутренних напряжений;
  • нарушение формы сварного шовного валика;
  • несоблюдение геометрических параметров наплавочного валика;
  • структурные изменения металла (размера зерна в области фазового перехода сварного соединения).

Внешние дефекты не так опасны, как внутренние, невидимые. Они выявляются неразрушающими методами контроля. Самостоятельно делать ответственные сварные швы рискованно. Лучше обратиться к профессионалам.

Основные причины нарушения целостности сварных шовных валиков и зоны термовлияния:

  • некачественная обработка стыков: плохо зачищенная окалина, ржавчина, остатки оксидной пленки, жирные пятна, загрязнения;
  • применение наплавочной проволоки или электродов, не соответствующих основному металлу;
  • неисправность сварочного аппарата;
  • неправильная установка рабочих параметров: силы тока, напряжения на регуляторах сварочника;
  • неправильная укладка деталей, не учитывается коэффициент линейного расширения;
  • несоблюдение интервала между электродом и деталью, не поддерживается определенная длина дуги.

Виды дефектов сварных швов

Полная классификация возможных нарушений наружной и внутренней структуры сварных швов представлена в ГОСТ 30242-97. Возникновение наружных дефектов сварных швов нередко сопровождается глубинными нарушениями структуры сплава. Они возможны при любом способе сварки, делятся на наружные, внутренние и сквозные. О каждом виде изъянов сварных соединений стоит рассказать подробнее.

Наружные

Выявляются при визуальном осмотре. Большинство наружных дефектов сварных швов устраняются в процессе работы.

Причина трещин – несоблюдение температурного режима. Горячие формируются при высоких температурах свыше 1100°С. Холодные при недостаточном разогреве поверхности (до 200°С). При трещинах металл становится менее пластичным, разрушается под нагрузкой.

Подрезы – наиболее встречающиеся дефектные нарушения сварных шовных валиков: между наплавкой и деталью видны углубления. Причины:

  • слишком высокое напряжение электродуги, сварные заготовки истончаются;
  • одна деталь проваривается сильнее, ванна расплава смещается от центра зазора.

При подрезе прочность соединения снижается, сварной шов приходится проходить еще раз.

Прожоги характерны для сварки тонкостенных изделий. Их удается избегать опытным сварщикам. К прожогу нередко приводит неуверенное управление электродом. Слишком высокий ток – еще одна причина.

Свищи – крупные раковины, похожие внешне на воронку. Они ухудшают внешний вид сварного шва, видны сразу. Их устраняют вторичной проходкой.

Кратер характеризуется рыхлостью металла, его усадкой. От них нередко идут трещины по поверхности. Возникают в области непровара при отключении или отрыве электродуги от поверхности заготовки.

Наплыв – вылившийся избыточный металл: наплавка расползается без образования надежного сварного шва, нет прочного диффузного слоя. Электродуга не успевает проплавить заготовку из-за недостаточного напряжения. Другая причина – плохо зачищенные кромки, остатки окалины не расплавляются.

Внутренние

Внешне невидимые, но нарушающие структуру металла изъяны самые коварные. Внутренние дефекты вне зависимости от причин возникновения недопустимы на сосудах высокого давления, трубопроводах, деталях, работающих на излом.

Отпотина или трещина бывает:

  • холодная – появляются после остывания наплавки и диффузного слоя вследствие остаточных напряжений в области разогрева;
  • горячая – продольные или поперечные растрескивания, возникающие в металле на границе формирующегося зерна.

Горячие трещины на фазе формирования кристаллической решетки в легированных сплавах:

  • из-за нарушения технологического процесса (не те электроды, рабочий ток);
  • при непредвиденном отключении сварочного аппарата во время замыкания по падающей капле.

Природу трещин установить несложно. Горячие появляются сразу, характерны для массива шва, области термовлияния, если допущен перегрев или температура ниже точки плавления. Холодные формируются постепенно, пока идут фазовые превращения жидкой массы в кристаллическую решетку. Возможные причины:

  • не успевшие выделиться молекулы водорода (недостаточный разогрев);
  • высокая влажность воздуха на рабочем месте;
  • плохая экранизация расплава защитной атмосферой.

Поры классифицируются по размеру, месту расположения. Они возникают:

  • из-за инородных тел, попадающих в сварочную ванну (окислы и шлаковые включения, чешуйчатость ржавчины, влага, вольфрамовые частички от неплавящегося электрода могут стать причиной образования газовых пузырей);
  • если расплав недостаточно хорошо защищен (с обмазки выделяется мало шлака, тонкий слой флюса, сдувает защитное облако газа);
  • когда нарушается технологический процесс (не выдержана температура предварительного нагрева заготовок, не подготовлены электроды, неправильно выставлен сварочный ток).

Шлак остается в порах, если нарушена технология. Вольфрам попадает при недостаточном экранировании ванны инертным газом. Оксидные пленки остаются при плохой зачистке свариваемых поверхностей.

Непровар – дефект, характерный для начинающих. Стык между деталями недостаточно заполнен, толщина диффузного слоя неравномерная. Чаще выявляется при многослойной проходке глубоких кромок, когда не производится промежуточная проковка и удаление окалины. Другие возможные причины:

  • плохая подготовка заготовок;
  • слишком плотная установка деталей, маленький зазор;
  • высокая скорость сварки (наплавка не успевает заполнить пустоты);
  • отклонение электрода (расплав образуется рядом со стыком, а не над ним);
  • неправильно установленный рабочий ток (электроду для расплавления не хватает ампеража).

Пережог (его еще называют перегревом) характерен при несоблюдении технологии сварки: когда ток больше, чем нужен, а скорость низкая. Нарушается структурная решетка: зерна в шве формируются слишком крупные, металл становится хрупким из-за критической ударной вязкости. Дефект не устраняется термообработкой, влияющей на микроструктуру, необходимо делать глубокую зачистку, а затем заделку области пережога.

Сквозные

Просветы определяются визуально или при проверке герметичности. Главная причина сквозных дефектов – прожоги. Характерны для тонкостенных деталей, электрод насквозь прожигает металл рядом с наплавленным шовным валиком. Причина прожога – несоблюдение технологического процесса:

  • большой зазор между свариваемыми заготовками;
  • повышенный ток;
  • низкая скорость перемещения электрода;
  • прекращение подачи защитного газа.

При образовании отверстия ванна расплава не формируется, металл утекает за ее пределы.

Контроль качества сварных соединений

Сварщик несет индивидуальную ответственность за качество работы. Недопустимые дефекты – такие, при которых изделие или конструкцию нельзя эксплуатировать. Поврежденный сварочный шов может лопнуть под воздействием окружающей среды, силовой нагрузки. Контролеру необходимо выявить тип дефекта, место его расположения, размер. В зависимости от предполагаемых условий эксплуатации выбирает методы контроля.

ВИК (визуально-измерительный) – самый простой и доступный. Соединение измеряют, осматривают. Для улучшения визуализации используют лупы, реже микроскопы (смотрят зернистость застывшего металла).

Цветная дефектоскопия используется для выявления трещин, несплошностей, наплывов в области сварных швов.

Диагностические методы с использованием приборов (радиационный, ультразвуковой, магнитно-резонансный) определяет внешне невидимые дефекты образованного металлического слоя, зон фазового перехода, где возникают внутренние напряжения. Место сварки покрывают тремя типами химических средств. Сначала очистителем (ацетоном или другими растворителями) подготавливают поверхность. После этого сварной шов из пульверизатора или кисточкой покрывают индикатором-пенетрантом, подходящими к данному виду стали или цветного металла. Затем проявителем. Через несколько секунд несплошности становятся видны. Индикаторную пленку после осмотра сварного соединения снимают сухой тканью и салфеткой, следов на деталях не остается.

Способы устранения дефектов сварных швов

Допускаются только незначительные по размеру изъяны, не влияющие на прочность соединений. Большинство дефектов сварочных швов, выявленных в ходе контроля, необходимо устранить. Они ухудшают эксплуатационные свойства металлоконструкций, могут стать причиной аварии, разгерметизации трубопроводов или сосудов.

Методика исправления недостатков сварки зависит от вида дефектных нарушений:

  1. Пористость, выявленную визуально или методом неразрушающего контроля, вырубают. Швы проваривают заново с соблюдением технологии, снижающей риск образования газовых полостей на поверхности и внутри металла.
  2. Свищи по природе схожи с глубокой пористостью, отличаются образованием воронок различной глубины. Неустранимые подваркой нарушения шва вырубают. Делают обрубку и зачистку дефектного участка, если массивный валик позволяет такую корректировку.
  3. Подрезы по линии диффузного слоя обычно бывают на сверхнормативно направленных валиках. Их убирают зачисткой или дополнительной наплавкой металла.
  4. Непровары случаются, когда кромки плохо разогреваются при образовании ванны расплава. Дефект, обнаруженный во время приемки изделия, корректируют новой проходкой. Участок шва с дефектом удаляют болгаркой или механически вырубают, после этого заполняют расплавом.
  5. Наплывы или подтеки снимают шкуркой, как регламентировано в стандарте. Объемные дефекты предварительно срубают, затем проводят зачистку шкуркой допустимого размера или напильником. После подготовки кромок снова наплавляют валик.
  6. Шлаковые вкрапления, снижающие прочность на разрыв, видимые или выявленные аппаратурой, удаляют механически, образовавшийся зазор тщательно проваривают, после этого доводят валик до нужных параметров.
  7. Отклонения валика от допустимых геометрических размеров:

в сторону увеличения устраняют зачисткой, срубанием излишков металла;

в меньшую – подваркой шва.

Качество соединения зависит не только от профессионализма сварщика. Скачки напряжения в сети гасят не все сварочники, некоторые начинают хуже работать. Появлению пор способствует окисление ванны расплава, насыщение стали водородом, азотом. Какой бы ни была причина прогаров, наплывов или других дефектов, их необходимо после обнаружения обязательно устранить, переварить металл или хорошо зачистить валик. Дефекты ухудшают не только внешний вид соединения, но и снижают сопротивляемость металла к механическим разрушениям под ударной, динамической крутящей или однонаправленной статической нагрузкой.

Дефекты сварных швов

Надежность конструкции зависит от качества выполненных работ. Дефекты сварных креплений не допускаются, иначе изделие может выйти из строя в самый неподходящий момент. Халатность при работе, невысокая квалификация мастера, могут повлечь за собой различные проблемы, технологии работ и оборудование должны применяться в соответствие с ГОСТами. Значения сварных швов могут быть в допуске или напротив, в последнем случае, необходимо заново проделывать работу до достижения требуемого результата.

Классификация дефектов сварных швов

При воздействии различных факторов при работе образуются некоторые недопустимые несоответствия шва. Дефекты сварки подразделяются на несколько групп, допуски которых находят подробное описание в ГОСТе:

  1. Наружные дефекты имеют неравномерную форму конструкции, следствием не соблюдения технологии формирования.
  2. Согласно ГОСТ-23055, к внутренним бракованным частям принимаются неметаллические либо шлаковые отложения, несплавления и непровары металлических изделий. К выявлению данной категории брака применяются приборы контроля сварочного производства.

Также встречаются сквозные прожоги и трещины, которые недопустимы при эксплуатации материала. Основными недочетами при производстве шва, считаются некачественный металл или оборудование, а также неподготовленный персонал, пренебрегший технологии процесса.

Трещины

Наиболее опасные дефекты сварного шва являются трещины. Появление данных несоответствий способствует разрушению конструкции, выявляются на линии, рядом располагающихся участках. Дефекты сварных швов образовываются с малым раскрытием после производства соединения, в последующим, в следствии напряжения, размеры увеличиваются.

Классифицируются трещины на:

  • Холодные, возникшие после остывания, при температурах ниже 320 °C. Появляются недуги как сразу, так и при эксплуатации устройства. Причиной может являться нарушение технологии сварки, формирования соединения.
  • Горячие, формируются при кристаллизации металла на высоких температурах, из-за резкого падения пластических характеристик металла. Способствует дефекту наличие недопустимого количества кремния, водорода, никеля, углерода. Распространение происходит вдоль стыковки либо поперечно, классифицируются на макро и микроскопические трещины.

Продольная трещина на шве

Исправление производится рассверливанием по всей полости, в целях исключения развития, брак удаляется и наваривается новое соединение.

Полости

Произвольная форма, появившееся при результате воздействия газов, называется полостью. Возникает при расплавлении металла, не полном цикле оттеснения излишних газов, не правильного формирования сварочной ванны. Несплошности образовываются к форме продолговатых полостей, к категории относятся кратеры и раковины. Основной разновидностью браковки сварки, являются свищи, появившиеся обстоятельствами:

  • пластичность металла не соответствует требованиям;
  • закалочные структуры;
  • неравномерный нагрев.

Дефекты отличаются по форме, глубине и расположению, которое может находится как на внутри, так и на внешней части шва. Свищи имеют продолговатую трубчатую форму, причиной появления являются газы. Не соблюдение технического регламента, а именно наличие на участке сварки масла, окисления и прочих загрязнений ведут к дефекту конструкции.

Полость в сварном шве

Некачественный инструмент может организовать непоправимые разрушения, так же как и использование вспомогательных материалов в виде флюсов. Повышенная скорость изготовления, нестандартный ход защитных газов неблагоприятно воздействуют на характеристики шва. Поры образуются вследствие применения неисправного инструмента, проволоки, чрезмерно проветриваемого помещения.

При обрыве дуги, либо не верного способа выполнения конечного участка, образуются кратеры. Внешний вид обуславливается видом воронки, которую нужно заварить по обнаружению. Современные агрегаты, изготавливающие сварочный шов, способны устранить несоответсвие путем снижения тока по окончанию соединения.

Твердые включения

Инородные вещества любого происхождения являются серьезной проблемой в процессе сварки. Основные ошибки — большая скорость сварки, ток малой силы, загрязненность кромок. Дефекты сварного шва производятся из-за:

  • флюсовых остатков;
  • шлаковых либо оксидных включений.

Оксидные, образовываются результатом отсутствия зачистки металла, химического воздействия. Шлак, при соблюдении технологии, всплывает на поверхность, однако при некоторых ситуациях остается внутри шва. Защитными газами создается среда, при которой невозможно включения инородного тела. Металлические включения могут быть опасны, т.к. имеют размеры до нескольких десятков миллиметров.

Различные виды включений в сварные швы

Читать еще:  Нарезка гребней для посадки картофеля мотоблоком видео

Условия возникновения зависят на тип образования:

  • разобщенным;
  • линейным;
  • прочим образованием.

Участок производимых действий по сварки, на котором превышается содержание шлаковых добавок, переваривается. Зачастую включения проявляются на местах стыковки статичного и добавляемого шва, при исполнении многослойных изделий.

Несплавления и непровары

Отсутствие стыковки основного металла, или между отдельными элементами называется несплавлением. Различаются на поверхностные, состоящие между вилками, расположенные при основании шва. Основными причинами несплавлений определяют:

  • увеличенная длина дуги;
  • несоответствующая зачистка кромок;
  • уменьшенный сварочный ток;
  • повышенная скорость сварки.

Наличие дефекта статическими соединениями может быть восполнено дополнительным наплавом. В результате, происходит снижение прочности, возникает концентрация напряжений зоной несплавления.

Непровар на шве

Недостаточное сплавление стыка при зоне сварки именуется непровар. Основными причинами является остатки ржавчины, окисления, окалины, других неблагоприятных воздействий. В следствие уменьшения концентрации, возрастает возможность появления напряжений, отрицательно сказывающихся на конструкции в целом. При отклонениях от допусков, зоны с непроваренным швом зачищаются до основания, операция по сварке происходит заново.

Нарушение формы шва

Отклонение от заданных параметров формы поверхности шва, геометрического состояния соединения, обуславливается нарушением формы.

Существуют различные нарушения, каждый из которых возникает вследствие определенных условий.

  1. Подрезы – по краям сварного шва образуется дефект в виде углублений при продольном расположении. Образуется зачастую при повышенной скорости сварки, результатом чего сварочная ванная затвердевает быстрее, чем положено. Увеличенное расстояние дуги способствует распространению ширины шва по металлу, т.к. при такой схеме теплоотдача дуги остается на прежнем уровне, мощности не хватает для расплавления всей полости металла.
  2. Избыток наплавленного материала, обнаруженный на внутренней стороне сварного шва – превышение проплава. Дефектами линейного смещения называют состояние, при котором соединяемые детали располагаются на разном уровне, между стыками существует разница в высоте. Существует угловой тип брака, при ситуациях, когда угол асимметричен стыковому элементу.
  3. Наплав – избыточное количество материала, образованное при процессе стыковки шва. Дефект образуется вследствие излишне длинной дуги, неверного наклона электрода, повышенного сварочного тока.
  4. Прожог – сквозное отверстие, образованное в результате вытекания металлической составляющей сварочной ванны. Брак образуется результатом использования большого тока при малой скорости движения электродом, плохая подкладка или неверный зазор кромок.

Нарушение формы шва

Также существуют прочие неприятности, связанные с формой, к примеру, вогнутые края шва, образованные со стороны корня соединения. К прочим несоответствиям приравниваются задиры поверхностного типа, случайная дуга, брызги металла, и другие.

Методы обнаружения и контроля

Качественный шов имеет соответствующие показатели маркировки. На крупных предприятиях каждый специалист устанавливает определенное клеймо на стыкуемый участок. Для обнаружения дефектов применяются следующие способы:

  • визуальный осмотр;
  • цветная дефектоскопия;
  • ультразвуковой метод определения бракованных участков;
  • радиационный;
  • магнитный метод.

После того, как обнаружен дефект, сотрудником отдела качества определяется дальнейшая судьба детали, в большинстве случаев они отправляются на доработку. Наплывы удаляются с помощью абразивного инструмента, путем механических воздействий. Заварка применяется при дефектоскопии крупных трещин, с предварительным зачищенным местом остаточной сварки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

ДЕФЕКТЫ СВАРНЫХ СОЕДИНЕНИЙ

Классификация дефектов

Дефектами в сварных соединениях называют отклонения от норм, предусмотренных стандартами и техническими условиями.

В сварных соединениях, выполненных сваркой плавлением, различают дефекты в зависимости от причин возникновения и места их расположения.

В зависимости от причин возникновения дефекты можно разделить на две группы.

К первой группе относятся дефекты, связанные с металлургическими и тепловыми явлениями, происходящими в процессе образования, формирования и кристаллизации сварочной ванны и остывания сварного соединения: горячие и холодные трещины в металле шва и около- шовной зоне, поры, шлаковые включения, неблагоприятные изменения свойств металла шва и зоны термического влияния.

Вторую группу составляют дефекты формирования швов, т.е. дефекты, происхождение которых связано в основном с нарушением режима сварки, неправильной подготовкой и сборкой элементов конструкции под сварку, неисправностью оборудования, небрежностью и низкой квалификацией сварщика и другими нарушениями технологического процесса. К таким дефектам относятся: несоответствие швов расчетным размерам, непровары, подрезы, прожоги, наплывы, незаваренные кратеры и др.

Сварочные дефекты классифицируют по форме, величине, массовости и расположению в шве (рис. 20.1).

В зависимости от места нахождения дефекты условно делят на наружные и внутренние.

Рис. 20.1. Классификация дефектов сварных швов

Наружные (внешние) дефекты — это дефекты формы шва, подрезы, прожоги, наплывы, кратеры, а также трещины и поры, выходящие на поверхность металла (рис. 20.2). В большинстве случаев наружные дефекты можно определить при внешнем осмотре.

Неравномерная форма шва (рис. 20.2, а) появляется вследствие неустойчивого режима сварки, неточного направления электрода относительно разделки, неравномерности зазора и угла скоса кромок, а также в местах

Рис. 20.2. Наружные дефекты сварных швов расположения прихваток. Этот дефект обычно возникает в результате недостаточной квалификации сварщика.

Подрезы образуются на поверхности швов и представляют собой углубления (канавки) в основном металле, идущие вдоль границы шва (рис. 20.2, б). Они возникают в результате большого сварочного тока и длинной дуги, так как при этом возрастает ширина шва и сильнее оплавляются кромки.

Основной причиной образования подрезов при выполнении угловых швов является смещение электрода в сторону вертикальной стенки, которая плавится раньше и стекает на горизонтальную полку. В таких случаях на горизонтальной полке образуются наплывы.

Прожоги — это сквозное проплавление основного или наплавленного металла с образованием в нем отверстия (рис. 20.2, в). Причинами их образования могут быть большая сила сварочного тока при небольшой скорости сварки, превышение зазора между свариваемыми кромками, недостаточное притупление кромок. Наиболее часто прожоги образуются при сварке тонкого металла и выполнении первого прохода многослойного шва. Прожоги могут появляться также в результате плохого поджатия медной подкладки или флюсовой подушки.

Наплывы образуются от натекания расплавленного металла сварочной ванны на кромки нерасплавившегося основного металла (рис. 20.2, г). Чаще всего они возникают при выполнении дуговой сваркой горизонтальных швов на вертикальной плоскости. Причинами образования наплывов являются: большая сила сварочного тока, неправильный наклон электрода, слишком длинная дуга, неудобное пространственное положение соединяемых деталей при сварке.

Кратеры образуются при внезапном прекращении сварки и имеют вид углублений в застывшей сварочной ванне (рис. 20.2, д).

К внутренним дефектам относят поры, шлаковые включения, непровары, трещины, несплавления, перегрев металла, а также неметаллические включения, пережог металл, смещение свариваемых кромок (рис. 20.3). Эти дефекты выявляют методами неразрушающего контроля.

Рис. 20.3. Внутренние дефекты сварных швов

Поры — это газовые пустоты в металле шва (рис. 20.3, а). Газовые поры образуются в результате перенасыщения жидкого металла газами, которые не успевают выйти на поверхность во время его быстрой кристаллизации и остаются в нем в виде пузырьков.

Размер внутренних пор колеблется от нескольких микрометров до 2-3 мм в диаметре. Поры могут быть распределены в шве в виде отдельных включений (одиночные поры), в виде цепочки по продольной оси шва или отдельными группами (скопление пор). При сварке поры могут выходить на поверхность (рис. 20.3, б). Такие поры являются канальными, их называют свищи.

Причины образования газовых пор: загрязненность кромок свариваемого металла (ржавчина, окалина, масло, краска и др.), использование отсыревших электродов, завышенная длина дуги. Поры могут быть вызваны чрезмерно большой скоростью сварки, в результате которой нарушается газовая защита ванны жидкого металла. Образование пор возможно также при повышенном содержании углерода в основном металле и при неправильном выборе электродов.

Шлаковые включения в металле шва — это небольшие объемы (рис. 20.3, в), заполненные неметаллическими веществами (шлаками, оксидами). Они достигают нескольких миллиметров и могут быть различной формы: круглые, продолговатые, плоские или пленки. Встречаются микроскопические включения в виде нитридов, сульфидов, оксида железа. Шлаковые включения располагаются на границе сплавления основного металла с наплавленным, а при многослойной сварке — на поверхности предыдущих слоев.

Шлаковые включения образуются в шве из-за плохой очистки свариваемых кромок от окалины и других загрязнений, а чаще всего от шлака на поверхности первых слоев многослойных швов при заварке последующих слоев. Недостаточный сварочный ток и чрезмерно большая скорость сварки также могут вызывать появление шлаковых включений.

Непровары — дефекты в виде несплавления в сварном соединении вследствие неполного расплавления кромок или поверхностей ранее выполненных валиков сварного шва (рис. 20.3, г). Различают непровары по кромке и непровары по сечению. Первые оказывают большее влияние на прочность шва. При этом виде непровара между металлом шва и основным металлом обычно обнаруживаются тонкие прослойки оксидов, а иногда грубые шлаковые прослойки.

Причинами образования непроваров являются: плохая подготовка кромок свариваемых деталей, малое расстояние между кромками деталей, неточное направление электродной проволоки относительно места сварки, недостаточный сварочный ток или чрезмерно большая скорость сварки, неустойчивый режим сварки и т.п.

Трещины — это частичное местное разрушение сварного соединения (рис. 20.3, д). Они могут возникать в результате надрыва нагретого металла в пластическом состоянии или в результате хрупкого разрушения после остывания металла до низких температур. Чаще всего трещины образуются в жестко закрепленных конструкциях, они могут располагаться вдоль и поперек сварного соединения, а также в основном металле в местах пересечения и сосредоточения швов.

Причинами образования трещин могут быть также неправильно выбранная технология или плохая техника сварки.

Несплавления возникают, когда наплавленный металл сварного шва не сплавляется с основным металлом (рис. 20.3, е) или с ранее наплавленным металлом предыдущего слоя того же шва.

Несплавления образуются вследствие плохой зачистки кромок свариваемых деталей от окалины, ржавчины, краски, при чрезмерной длине дуги, недостаточном токе, большой скорости сварки и др.

Неметаллические включения в металле шва — макро- и микроскопические частицы соединений металла с кислородом (оксидов), азотом (нитридов), серой (сульфидов), фосфором (фосфидов), а также шлака, покрытий и т.п. Неметаллические включения образуются в результате протекающих в металле процессов, например химических реакций, а также в результате попадания инородных частиц извне.

Перегрев металла (рис. 20.3, ж) — рост зерна в зоне термического влияния. Причина дефекта- длительное время пребывания металла при высоких температурах.

Пережог металла (рис. 20.3, ж) — окисление границ зерен металла при высоких температурах.

Перегрев металла — дефект устранимый, пережог — неустранимый.

Смещение сваренных кромок — неправильное положение сваренных кромок друг относительно друга. Причиной дефекта является плохая сборка деталей под сварку.

Дефекты сварных соединений фотоальбом

Фотоальбомы дефектов сварных соединений

ООО НТЦ «ЭКСПЕРТ»

В альбоме рассмотрены термины и определения:

Фотоальбом предназначен для подготовки и повышения квалификации специалистов по визуальному и измерительному контролю I, II, III уровней и рекомендованы для обучения студентов технических специальностей.

Содержание фотоальбома дефектов сварки:

  1. Определение дефекта сварных соединений

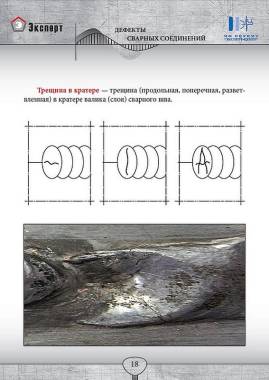

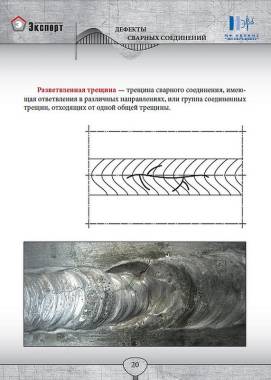

  2. Трещины и макрошлифы трещин

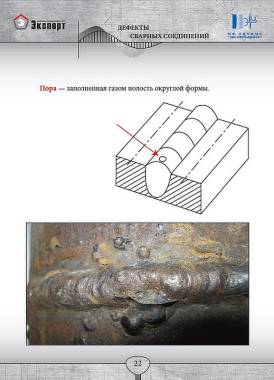

  3. Поры и макрошлифы пор
  4. Включения и макрошлифы включений
  5. Кратеры
  6. Свищи

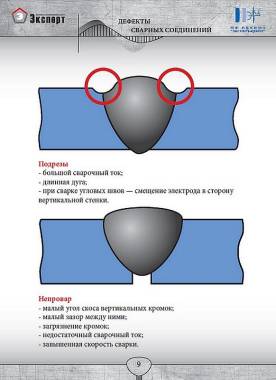

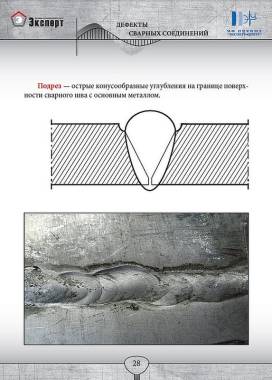

  7. Подрезы
  8. Прожоги
  9. Наплывы и макрошлиф наплыва
  10. Неравномерная ширина шва
  11. Неправильный профиль сварного шва
  12. Местное превышение проплава и макрошлифы проплава
  13. Перелом осей деталей
  14. Брызги
  15. Чешуйчатость сварного шва
  16. Западание между валиками
  17. Непровары и макрошлифы непроваров
  18. Отслоение
  19. Превышение усиления сварного шва
  20. Превышение выпуклости

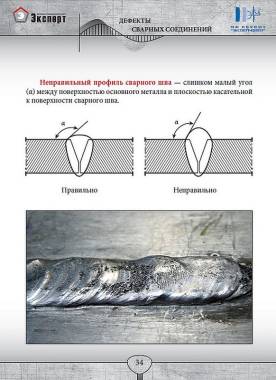

  21. Асимметрия углового шва и её макрошлифы
  22. Выпуклость корня шва

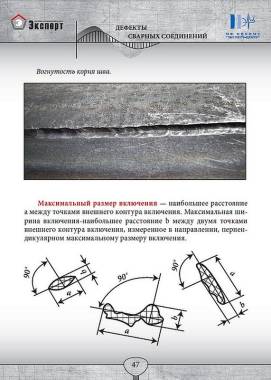

  23. Вогнутость корня шва
  24. Максимальный размер и максимальная ширина включений
  25. Включение одиночное, скопление включений
  26. Не полностью заполненная разделка кромок с макрошлифом
  27. Плохое возобновление шва
  28. Неравномерная поверхность шва
  29. Различные дефекты сварных соединений с макрошлифами

Наши сотрудники обучались в специализированных сервисных центрах и имеют опыт работы более 3х лет на крупнейших предприятиях страны.

В компании регулярно проводятся курсы повышения квалификации и специальные тренинги по обучению сотрудников новым технологиям.

Из типографии вышел обновленный тираж фотоальбома дефектов сварных соединений. Альбом дополнен новыми схемами, фотографиями и макрошлифами дефектов. Добавлен раздел для тестирования учащихся.

Фотоальбом предназначен для подготовки и повышения квалификации специалистов по визуальному и измерительному методу неразрушающего контроля I, II, III уровней и рекомендованы для обучения студентов технических специальностей.

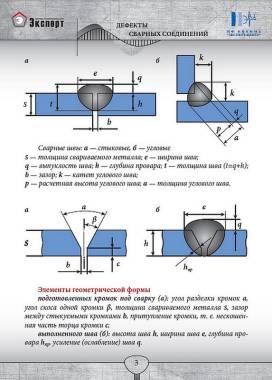

Содержание фотоальбома дефектов сварки:

  1. Определение дефекта сварных соединений
  2. Трещины и макрошлифы трещин
  3. Поры и макрошлифы пор
  4. Включения и макрошлифы включений
  5. Кратеры
  6. Свищи
  7. Подрезы
  8. Прожоги
  9. Наплывы и макрошлиф наплыва
  10. Неравномерная ширина шва
  11. Неправильный профиль сварного шва
  12. Местное превышение проплава и макрошлифы проплава
  13. Перелом осей деталей
  14. Брызги
  15. Чешуйчатость сварного шва
  16. Западание между валиками
  17. Непровары и макрошлифы непроваров
  18. Отслоение
  19. Превышение усиления сварного шва
  20. Превышение выпуклости
  21. Асимметрия углового шва и её макрошлифы
  22. Выпуклость корня шва
  23. Вогнутость корня шва
  24. Максимальный размер и максимальная ширина включений
  25. Включение одиночное, скопление включений
  26. Не полностью заполненная разделка кромок с макрошлифом
  27. Плохое возобновление шва
  28. Неравномерная поверхность шва
  29. Различные дефекты сварных соединений с макрошлифами

Российский морской регистр

АЛЬБОМ РЕНТГЕНОВСКИХ СНИМКОВ

ПРИЛОЖЕНИЕ 3 (СПРАВОЧНОЕ)

АЛЬБОМ РЕНТГЕНОВСКИХ СНИМКОВ

Трехбальная система оценки качества сварных соединений в соответствие с Правилами РС

сварном шве отсутствуют

В сварном шве отсутствуют трещины,

В сварном шве отсутствуют трещины, свищи,

внутренние дефекты или имеются:

непровары, несплавления. Максимально допустимые

Читать еще:  Как смазать патрон дрели

длина, ширина и суммарная длина пор, шлаковых или

ширина и суммарная длина пор,

вольфрамовых включений, цепочек и скоплений этих

включения, каждое размером до 0,1

дефектов и окисных включений для любых 100 мм

толщины шва, но не более 2 мм;

включений, цепочек и скоплений этих

контролируемого участка приведены в таблице.

дефектов и окисных включений для

включения, каждое размером до 0,3

любых 100 мм контролируемого участка

толщины шва, но не более 3 мм, и

приведены в таблице.

площадью не более 5 мм 2 .

Число указанных выше дефектов в

среднем не должно быть более

одного на 100 мм длины шва в

Российский морской регистр

АЛЬБОМ РЕНТГЕНОВСКИХ СНИМКОВ

СТЫКОВЫЕ ШВЫ КОРПУСНЫХ КОНСТРУКЦИЙ

Часть 1. Рентгенограммы для оценки качества стыковых швов

Трехбальная система оценки качества сварных соединений в соответствие с Правилами РС

сварном шве отсутствуют

В сварном шве отсутствуют трещины,

В сварном шве отсутствуют трещины, свищи,

внутренние дефекты или имеются:

непровары, несплавления. Максимально допустимые

длина, ширина и суммарная длина пор, шлаковых или

ширина и суммарная длина пор,

вольфрамовых включений, цепочек и скоплений этих

включения, каждое размером до 0,1

дефектов и окисных включений для любых 100 мм

толщины шва, но не более 2 мм;

включений, цепочек и скоплений этих

контролируемого участка приведены в таблице.

дефектов и окисных включений для

включения, каждое размером до 0,3

любых 100 мм контролируемого участка

толщины шва, но не более 3 мм, и

приведены в таблице.

площадью не более 5 мм 2 .

Число указанных выше дефектов в

среднем не должно быть более

одного на 100 мм длины шва в

Российский морской регистр

АЛЬБОМ РЕНТГЕНОВСКИХ СНИМКОВ

Трехбальная система оценки качества сварных соединений в соответствие с Правилами РС

сварном шве отсутствуют

В сварном шве отсутствуют трещины,

В сварном шве отсутствуют трещины, свищи,

внутренние дефекты или имеются:

непровары, несплавления. Максимально допустимые

длина, ширина и суммарная длина пор, шлаковых или

ширина и суммарная длина пор,

вольфрамовых включений, цепочек и скоплений этих

включения, каждое размером до 0,1

дефектов и окисных включений для любых 100 мм

толщины шва, но не более 2 мм;

включений, цепочек и скоплений этих

контролируемого участка приведены в таблице.

дефектов и окисных включений для

включения, каждое размером до 0,3

любых 100 мм контролируемого участка

толщины шва, но не более 3 мм, и

приведены в таблице.

площадью не более 5 мм 2 .

Число указанных выше дефектов в

среднем не должно быть более

одного на 100 мм длины шва в

Российский морской регистр

АЛЬБОМ РЕНТГЕНОВСКИХ СНИМКОВ

СТЫКОВЫЕ ШВЫ КОРПУСНЫХ КОНСТРУКЦИЙ

В сварном шве отсутствуют дефекты. Толщина металла – 5 мм.

Запись в заключении : дефектов не обнаружено .

Критерии оценки качества сварных швов – в соответствие с Правилами РС . Оценка качества – Балл III.

Трехбальная система оценки качества сварных соединений в соответствие с Правилами РС

сварном шве отсутствуют

В сварном шве отсутствуют трещины,

В сварном шве отсутствуют трещины, свищи,

внутренние дефекты или имеются:

непровары, несплавления. Максимально допустимые

длина, ширина и суммарная длина пор, шлаковых или

ширина и суммарная длина пор,

вольфрамовых включений, цепочек и скоплений этих

включения, каждое размером до 0,1

дефектов и окисных включений для любых 100 мм

толщины шва, но не более 2 мм;

включений, цепочек и скоплений этих

контролируемого участка приведены в таблице.

дефектов и окисных включений для

включения, каждое размером до 0,3

любых 100 мм контролируемого участка

толщины шва, но не более 3 мм, и

приведены в таблице.

площадью не более 5 мм 2 .

Число указанных выше дефектов в

среднем не должно быть более

одного на 100 мм длины шва в

Российский морской регистр

АЛЬБОМ РЕНТГЕНОВСКИХ СНИМКОВ

СТЫКОВЫЕ ШВЫ КОРПУСНЫХ КОНСТРУКЦИЙ

В сварном шве отсутствуют дефекты. Толщина металла – 70 мм.

Запись в заключении : дефектов не обнаружено .

Критерии оценки качества сварных швов – в соответствие с Правилами РС . Оценка качества – Балл III.

Трехбальная система оценки качества сварных соединений в соответствие с Правилами РС

сварном шве отсутствуют

В сварном шве отсутствуют трещины,

В сварном шве отсутствуют трещины, свищи,

внутренние дефекты или имеются:

непровары, несплавления. Максимально допустимые

длина, ширина и суммарная длина пор, шлаковых или

ширина и суммарная длина пор,

вольфрамовых включений, цепочек и скоплений этих

включения, каждое размером до 0,1

дефектов и окисных включений для любых 100 мм

толщины шва, но не более 2 мм;

включений, цепочек и скоплений этих

контролируемого участка приведены в таблице.

дефектов и окисных включений для

включения, каждое размером до 0,3

любых 100 мм контролируемого участка

толщины шва, но не более 3 мм, и

приведены в таблице.

площадью не более 5 мм 2 .

Число указанных выше дефектов в

среднем не должно быть более

одного на 100 мм длины шва в

Российский морской регистр

АЛЬБОМ РЕНТГЕНОВСКИХ СНИМКОВ

СТЫКОВЫЕ ШВЫ КОРПУСНЫХ КОНСТРУКЦИЙ

В сварном шве имеются отдельные газовые и шлаковые включения – 2 поры диаметром 0,5 мм и шлаковое включение размером 1,0х0,5 мм. Толщина металла – 5 мм .

Запись в заключении :2П0,5; Ш 1х0,5 .

Критерии оценки качества сварных швов – в соответствие с Правилами РС . Оценка качества – Балл III.

Трехбальная система оценки качества сварных соединений в соответствие с Правилами РС

сварном шве отсутствуют

В сварном шве отсутствуют трещины,

В сварном шве отсутствуют трещины, свищи,

внутренние дефекты или имеются:

непровары, несплавления. Максимально допустимые

длина, ширина и суммарная длина пор, шлаковых или

ширина и суммарная длина пор,

вольфрамовых включений, цепочек и скоплений этих

включения, каждое размером до 0,1

дефектов и окисных включений для любых 100 мм

толщины шва, но не более 2 мм;

включений, цепочек и скоплений этих

контролируемого участка приведены в таблице.

Дефекты сварных швов: виды, способы выявления и устранения

Дефекты сварных швов негативно влияют на качество и долговечность изготовленной металлоконструкции, провоцируя ее деформацию и разрушение со временем.

Поэтому сварку нужно выполнять таким образом, чтобы созданные соединения получались максимально качественными и аккуратными, лишенными недостатков.

Если же справиться с этой задачей мастерски не вышло, стоит поинтересоваться, существуют ли надежные способы устранения дефектов при сварке и изучить их.

Что такое дефекты сварочных соединений?

Дефекты сварных швов ‒ это изъяны на поверхности или внутри созданного путем применения сварочного оборудования шва.

Они могут иметь разную степень выраженности, форму, размер и приводят к снижению полезного срока металлоконструкции, могут влиять на ее эксплуатационные параметры, поэтому крайне нежелательны в работе.

Появление сварочных изъянов можно объяснить разными причинами:

  1. Созданные соединения могут иметь низкое качество, если мастер не обладает большим опытом выполнения сварочных операций: нарушает технологию электродуговой, аргоновой, лучевой сварки, пренебрегает подготовительным процессом, термообработкой узлов, путает схему сборки деталей, выбирает неверный режим функционирования сварочного аппарата при лазерной сварке и т. п.
  2. Также неважные показатели швов могут являться следствием применения кустарно изготовленного или неисправного оборудования при ручной электродуговой сварке, низкокачественного металла, дешевых расходных материалов.

Все шовные дефекты называются по-разному и условно делятся на несколько групп, каждая из которых отличается определенным видом и особенностями:

Особенности недостатка определят наиболее подходящий способ его исправления. Для предупреждения подобных проблем в дальнейшем сварщику важно провести работу над ошибками и уяснить, что в его работе повлекло столь печальные результаты.

Это такие изъяны, которые не способны влиять на качество сварочного соединения. Но их количество в любом варианте должно быть минимальным, чтобы срок службы изделия был максимальным.

Видовое разнообразие дефектов

Неопытный сварщик в процессе создания сварных стыков полуавтоматом может столкнуться с разными видами дефектов сварки. Они отличаются внешними характеристиками и появляются вследствие нарушения технологии сварки: ТИГ, электродуговая ручная сварка, автомат и т.п.

Такие проблемы важно хорошенько изучить, что позволит не допускать порчу свариваемых деталей при ручной дуговой сварке и реализации иных технологий создания соединений металлоконструкций в дальнейшем.

  • наружные: трещины, подрезы, наплывы, кратеры, окалины, сварные раковины;
  • внутренние: пористая структура, недостаточная провариваемость, посторонние включения;
  • сквозные: трещины, прожоги.

Наружные недостатки имеют такое название, так как находятся на лицевой стороне соединения и видимы глазу. Для их обнаружения достаточно провести визуальный осмотр детали. Внутренние дефекты располагаются внутри сварочного соединения, поэтому сразу не заметны.

Определить наличие данной проблемы можно с помощью дефектоскопии сварных швов, включая ультразвуковую, механическую и рентген обработку. Наиболее катастрофичны сквозные изъяны, поскольку их устранение не всегда осуществляется на 100%.

Наружные дефекты

При нарушении технологии сварки и применении расходного материала неважного качества можно получить следующие дефекты сварки: наплывы, подрезы, незаваренные кратеры, поверхностные поры, прожоги, трещины и т.п.

Наплывы являются результатом стекания расплавленного металла сварной проволоки на нерасплавленный основной металл конструкции или предварительно осуществленный валик.

Такие недостатки могут иметь местный характер и проявляться отдельными зонами, а могут приобретать вытянутую форму и занимать приличную площадь на металлоизделии.

Основная причина появления наплывов заключаются в следующем:

  • сварщик неверно выставил силу тока при длинной дуге и ошибся с подбором скорости работы оборудования;
  • был выбран чрезмерно большой наклон плоскости, на которую накладывался сварной шов;
  • электрод неправильно вели, или он изменил свое первоначальное положении при выполнении кольцевых швов под флюсом;
  • сварщик имел недостаточный опыт или работал в неудобном пространственном положении: вертикальном или горизонтальном.

Подрезы являются углублениями на поверхности основного металла, идущими по краям сварного шва. Глубина подреза может колебаться в пределах 0,1-1 мм.

Причинами, по которым образуются такие дефекты сварных соединений, являются:

  • ток чрезмерно высокой силы;
  • напряжение дуги свыше нормы;
  • неудобная поза сварщика в пространственном плане;
  • небрежно выполненная сварка.

Наличие такой погрешностей опасно, поскольку подрезы способны уменьшить рабочую толщину металла в местах соединения металлических деталей, спровоцировать появление местной концентрации напряжений от рабочих нагрузок и стать причиной деформации сварных швов со временем.

Также отметим, что подрезы стыковых и угловых швов, располагающиеся поперек действующих на них сил, могут вызвать резкое снижение вибрационной прочности соединений.

Кратер ‒ вмятина, появляющаяся в случае резкого обрыва дуги в конце сварки. Очень часто такая проблема возникает при создании коротких швов.

Размер кратера определяется величиной сварного тока:

  • при ручном методе сварки его диаметр составляет 3-20 мм;
  • при автоматической сварке кратер приобретает форму удлиненной канавки.

Прожоги представляют собой проплавление основного или наплавленного металла, на котором иногда образуются сквозные отверстия.

Причиной возникновения данных дефектов являются:

  • недостаточное притупление кромок, большой зазор между ними;
  • завышенный сварочный ток или мощность горелки на фоне невысоких скоростей сварки;
  • недостаточного поджатия флюсовой подушки, медной подкладки при автоматической сварке;
  • при чрезмерно длительной сварке, недостаточном усилии сжатия, при наличии загрязнений на поверхностях сварных деталей, проволоки при точечной и шовной контактной сварке.

Особенно часто можно наблюдать прожоги при сварке тонкого металла, при организации первого прохода многослойного сварного шва. Такие дефекты можно устранить, но даже после этого соединение не приобретает удовлетворительные характеристики и эстетический вид.

Поэтому стоит изначально прилагать все усилия, чтобы не допустить появления подобных дефектов на поверхности сварного шва.

На заметку! Отдельно стоит отметить такой дефект, как трещина сварного соединения. Ответим, что называют трещиной: нарушение плоскости металла, спровоцированное охлаждением, воздействием нагрузок. Она может относиться и к наружным, и к внутренним дефектам сварки.

Обнаружить наружные дефекты на сварных швах можно с помощью визуально-измерительного контроля, капиллярной дефектоскопии, а также иными способами неразрушающего контроля: рентген, ультразвук.

Внутренние дефекты

К внутренним дефектам сварки причисляют:

  1. Холодные трещины.
    Появляются исключительно после остывания и затвердевания сварного соединения вследствие его несоответствия действующим нагрузкам.
  2. Горячие трещины.
    Проявляются в момент нахождения металла сварного соединения в состоянии между температурой плавления и отвердевания ввиду применения низкокачественной присадки, неверной технологии заварки кратера, из-за резкой остановки сварочного процесса, вследствие прожогов при сварке. Такие дефекты могут иметь несколько типов расположения: вдоль и поперек соединения металлических деталей.
  3. Поры.
    Могут возникнуть при любой технологии сварки из-за наличия загрязнений на поверхности соединяемых деталей, неважной защиты сварной ванны потоком газа, маслом, краской, сварки несовместимых сплавов, ржавчины и окисления металла. Поры различаются по размерам и, зачастую, имеют хаотичное распределение по сварному шву: располагаются как внутри соединения, так и на его поверхности.

Устранение выявленных дефектов сварочных швов, незаметных глазу, необходимо осуществлять после определения основных причин, спровоцировавших появление дефекта, вне зависимости от того факта, осуществлялась технология лазерной сварки или применялся иной вид выполнения сварочных операций.

Это позволит подобрать наиболее эффективный метод борьбы с проблемой и не допустить таких ошибок в будущем.

Сквозные

Сквозные дефекты представляют собой отверстия в металлической детали, которое образуется вследствие неправильной сварки. Мастер выбирает неверный режим работы сварочного аппарата и прожигает металл насквозь.

Дефекты контактной сварки сквозного типа – это:

  • подрез при выполнении сварки;
  • трещина;
  • прожог.

Как обнаружить сварные дефекты?

Обнаружить дефект сварного соединения можно следующими способами:

  • визуальный осмотр осуществляется при помощи увеличительного прибора и позволяет обнаружить даже крохотные дефекты точечной сварки;
  • дефектоскопия сварных швов – метод диагностирования качества сварного шва, основанный на склонности специального материала менять свой цвет в момент, когда он соприкасается с текучим материалом, к примеру, с керосином;
  • магнитный метод – выполнение измерений искажения магнитных волн;
  • УЗК – проверка ультразвуком предполагает использование специальных ультразвуковых дефектоскопов, способных измерить степень отражения звуковых волн;
  • радиационный метод осуществляется путем просвечивания сварного шва рентгеном, получением снимка, описывающего все детали проблемного участка.
Читать еще:  Варим сваркой своими руками

Цветная дефектоскопия и ультразвуковой контроль сварных соединений считаются наиболее эффективными методами выявления дефектных сварных соединений, но осуществить их в бытовых условиях практически невозможно.

Устранение недостатков сварных швов

Практически все дефекты сварных соединений, за исключением наиболее незначительных по размеру, требуют устранения.

Если этого не сделать, эксплуатационные параметры швов и самой металлоконструкции значительным образом ухудшатся: наличие дефектов сварки может привести к деформации металла, его скорого разрушения при механическом давлении.

Разновидности недостатков сварных швов определят методы борьбы с ними.

Поэтому охарактеризуем самые распространенные дефекты сварки и способы их устранения:

  1. Отклонения параметров швов от норм по ширине, высоте, катету, перетяжки соединений.
    Выявляются путем осуществления внешнего осмотра швов, анализ их размеров при помощи шаблонов. Устранить дефект можно путем срубания излишков металла, зачистки швов, подварки узких мест соединения.
  2. Подрезы представляют собой углубление по линии сплавления рабочего и основного металла.
    Найти проблему поможет внешний осмотр швов, а устранить ее получится, если выполнить качественную зачистку места подреза и подварку самого шва.
  3. Пора сварного шва представляет собой полость округлой формы с газом.
    Иногда несколько пор соединяются в цепочку. Способ выявления и методы устранения дефектов такого рода: визуальный осмотр, осмотр излома шва.
  4. Свищи в форме воронкообразного углубления выявляются при внешнем осмотре, удаляются рубкой, строжкой с дальнейшей зачисткой и подваркой.
  5. Непровар появляется из-за недостаточного расплавления кромок сварного соединения.
    Устранить дефект можно после визуального выявления, выяснения причины образования непроваров. Не допустить использование бракованной детали позволит метод контроля при лазерной сварке, а устраняется непровар вырубкой и выстрагиванием, зачищением и подваркой.
  6. Наплывы на сварных швах имеют вид натекания металла сварного шва на поверхность рабочего металла.
    Эффективно выявляются и устраняются путем проведения внешнего осмотра, подрубки и удаления наплыва, а непроваренные участки потребуется подварить.
  7. Шлаковые включения ‒ дефекты в виде вкрапления шлака.
    Выявить такую проблему и устранить ее можно при помощи визуального анализа детали, рентгено- и гаммаконтроля, контроля ультразвуковым агрегатом, магнитографическим оборудованием. Шлак из дефектного участка потребуется удалить, зачистить, подварить.

Подведем итоги

Дефекты сварочных швов возникают при нарушении технологии сварки и ставят под угрозу стабильность сварочного шва и функциональность всей металлоконструкции.

По этой причине уважающему себя мастеру важно выучить основные дефекты швов ‒ появления пор, наплывов, прогаров и т.п ‒ и причины их образования при сварочном процессе.

Это позволит подобрать максимально эффективное решение для устранения недостатков соединений при точечной сварке, использовании лазера, электрической дуги, аргона и т.п.

Виды дефектов сварных швов, их обнаружение и способы устранения

Сварка относится к числу основных процессов большинства машиностроительных производств. Кроме того, сварка часто применяется в быту для соединения металлических конструкций, поскольку имеет преимущества перед другими способами.

К плюсам метода стоит отнести:

  • Обеспечивает лучшую герметичность при соединении трубопроводов, чем резьбовые соединения.
  • Снижает материальные затраты на закупку метизов при изготовлении оград, лестниц и прочих металлических конструкций.
  • Органично смотрится в составе сборных металлических изделий, поскольку качественно выполненный сварной шов всегда аккуратен. За счет этого сварка широко применяется при производстве высокохудожественных металлических конструкций, в том числе для соединения элементов, выполненных с помощью художественной ковки.

Но сварные швы не всегда бывают выполнены качественно. Это становится особенно заметно, если в сварке одного изделия вместе принимали участие мастер с большим производственным опытом и новичок. Профессионально выполненный шов при визуальном осмотре никогда не вызовет вопросов, в отличие от свисающих наплывов или непроваренных участков шва, сделанного новичком. А ведь это только внешняя картина. Важно и то, в каком состоянии находится металл внутри. От этого очень сильно зависит прочность сварного соединения и другие характеристики.

Рассмотрим дефекты, которые могут возникать в сварных швах, причины их возникновения, способы недопущения их появления, а также варианты устранения.

Причины возникновения дефектов

Есть два типа факторов, влияющих на качество сварочных работ:

  1. Объективные — имеющие отношение к свойствам свариваемых материалов, поведению металлов в условиях, диктуемых технологическим процессом. Недаром одной из важных характеристик любого сплава является свариваемость. Иногда возникает необходимость сварить материалы с плохой свариваемостью. Такие задачи иногда ставятся в мелкосерийном или единичном производстве. Даже при полном соблюдении требований технологического процесса может сохраняться определенный процент брака, который приходится официально считать допустимым.
  2. Субъективные — зависящие от исполнителей. Причем к исполнителям следует относить не только рабочих, выполняющих сварку, но и технологов, которые несут ответственность за правильность параметров технологического процесса, верный выбор оборудования и режимов сварки.

Основными субъективными причинами возникновения дефектов сварочных швов являются:

  • ошибки при подготовке свариваемых поверхностей;
  • применение инструмента, отличного от указанного технологом;
  • неисправность сварочного инструмента;
  • малый опыт работы и низкая квалификация сварщика;
  • отступление от требуемых режимов сварки.

Виды дефектов сварных швов

Дефекты сварных соединений принято делить на две группы:

  1. Внешние, наличие которых становится очевидным при осмотре шва невооруженным глазом.
  2. Внутренние, выявление которых требует применения специальных приборов контроля.

В некоторых источниках сквозные дефекты выделяют в отдельную группу, однако с научной точки зрения они относятся к внешним, поскольку выявляются при осмотре.

Внешние недостатки

Поскольку внешние дефекты являются видимыми, они связаны с нарушением геометрии шва и прилегающих участков материала. При ручной сварке в подавляющем большинстве случаев брак связан с низкой квалификацией сварщика или небрежностью при выполнении работ. Часто можно наблюдать ошибки в направлении электрода и его перемещении. При автоматической сварке брак может быть вызван работой на неисправном сварочном оборудовании.

Наиболее часто встречаются следующие виды внешних дефектов:

  • Отклонение по ширине и высоте. В качестве основных причин возникновения обычно выступают плохая подготовка свариваемых кромок и неудовлетворительная их подгонка, неравномерное перемещение электрода, отступление от необходимых режимов. Данный дефект не только портит внешний вид изделия, но и снижает механические характеристики, ведь наплавленный металл остывает неравномерно, что может приводить к возникновению внутреннего напряжения и даже пластическим деформациям.
  • Наплывы. Являются основной проблемой многих новичков, недавно освоивших профессию сварщика. Возникают в процессе чрезмерного натекания металла электрода на стыкуемые поверхности без сплавления. Возникновению наплывов способствует наличие окалины на свариваемых элементах, что свидетельствует о плохой подготовке поверхностей. При недостаточной скорости перемещения электрода образуются излишки расплавленного металла, который затвердевает без соединения с основным материалом. Низкое напряжение дуги, длинная дуга, завышенный ток также могут стать причиной появления наплывов. Даже смещение электрода относительно оси выполняемого сварного шва может привести к этому распространенному дефекту. Стоит отметить, что наплывы не всегда влияют на механические свойства и герметичность соединения. Поэтому в отдельных случаях допускается эксплуатация сварных соединений с наплывами, если внешний вид изделия не имеет особой важности.
  • Подрез — дефект, который можно считать противоположным наплыву. Представляет собой канавку по обе стороны от сварного шва. В результате происходит местное снижение толщины, отрицательно сказывающееся на прочностных характеристиках изделия. Подрез может возникать при завышении скорости сварки, большом напряжении. Если при выполнении углового шва между горизонтальной и вертикальной поверхностями сместить электрод выше оси шва, расплавленный металл будет интенсивно стекать вниз, а выше оси возникнет подрез.
  • Непровар — еще один распространенный вид дефекта, возникающий чаще всего по вине неопытного сварщика. Непровар заключается в отсутствии сплавления между стыкуемыми элементами или между наплавленным металлом и основным материалом. При многослойной сварке возможно возникновение непровара между отдельными слоями. Основными причинами появления этого брака являются плохая подготовка поверхностей, наличие ржавчины или окалины, заниженный зазор между стыкуемыми поверхностями, завышенная скорость сварки, смещение электрода относительно выполняемого шва, заниженная сила тока. Непровар резко снижает прочность сварного соединения, а для герметичности часто является критичным.
  • Незаплавленные углубления. Их называют кратерами. Представляют собой углубления, образующиеся обычно в местах резкого отрыва дуги. Могут сопровождаться усадочными рыхлостями, которые становятся причиной образования трещин.
  • Наружные трещины. Могут располагаться как продольно, так и поперечно. Образуются не только в наплавленном, но и в основном металле. В последнем случае они располагаются в зоне термического влияния сварки, то есть близко к шву. Причиной образования трещин могут стать напряжения, возникающие при неравномерном нагреве и охлаждении. Наличие пор и непроваров может спровоцировать возникновение трещин.
  • Прожог — сквозное проплавление, сопровождающееся вытеканием жидкого металла с изнаночной стороны выполняемого шва. Возникают прожоги обычно ввиду больших значений тока, увеличенного зазора между стыкуемыми кромками или плохой их подгонки, низкой скорости перемещения электрода.

Внутренние дефекты

Наличие в сварном шве внутренних дефектов не всегда является очевидным. Скрытый брак особенно опасен, поэтому все сварные соединения должны подвергаться тщательному контролю.

Рассмотрим основные виды внутренних дефектов:

  • Поры. Появляются при поглощении расплавленным металлом водорода, окиси углерода и других газов, которые не успели выделиться на поверхность металла при его застывании. Поры представляют собой пузырьки, заполненные газом. Обычно возникают при неправильно подобранных электродах или их хранении во влажной среде, наличии в месте стыковки ржавчины или окалины.
  • Окислы и включения шлака. Образуются при чрезмерно длинной дуге. Существенно снижают прочностные характеристики шва. В ответственных конструкциях допускаются лишь единичные включения.
  • Непровар корня или кромки шва. По своей сути сходен с внешним непроваром, но визуально незаметен, так как находится в толще металла.
  • Внутренние трещины. Механизм появления аналогичен возникновению наружных трещин.
  • Перегрев. Суть дефекта — в крупнозернистом строении. Крупные зерна имеют меньшую поверхность сцепления между собой, вследствие этого снижаются прочность и пластичность. Иногда этот дефект поддается исправлению термообработкой.
  • Пережог — появление окисленных зерен, сцепление которых между собой существенно ослабевает, что резко увеличивает хрупкость. Пережог, в отличие от перегрева, является неисправимым браком.

Методы контроля

Для предупреждения появления дефектов должен проводиться систематический контроль на всех этапах производства: до, в процессе сварки, и после окончания.

  1. Перед сваркой проверяется подготовка стыкуемых поверхностей, их геометрия.
  2. В процессе — тщательно контролируется соблюдение всех параметров технологического процесса, в том числе режимов сварки.
  3. После сварки следует контроль готового изделия.

Основные способы выявления дефектов сварных швов:

  • Визуальный осмотр и проверка геометрии. Предполагается использование лупы для обнаружения мелких поверхностных трещин и пор. Участок металла зачищается наждачной бумагой и протравливается раствором азотной кислоты. Образуется матовая поверхность, на которой трещины более заметны. После осмотра остатки кислоты удаляют.
  • Испытание механических свойств. Вместе с изделием производят сварку образцов, которые направляют в лабораторию для определения временного сопротивления, относительного удлинения, ударной вязкости.
  • Контроль макроструктуры. Проводится на образцах, прошедших шлифовку и протравливание.
  • Контроль микроструктуры. Проводят на образцах с применением микроскопа. Данный метод исследования позволяет обнаружить пережог, окислы границ зерен, изменение структуры металла, микротрещины.
  • Гидравлические и пневматические испытания. Применяются для контроля сосудов и трубопроводов.
  • Рентгеновский контроль. Просвечивание рентгеновскими лучами позволяет выявить поры, непровары, трещины, шлаковые включения.
  • Ультразвуковой контроль. Производится с помощью ультразвукового дефектоскопа. Высокочастотные колебания проникают в металл и отражаются от трещин, пор и других дефектов.
  • Контроль на наличие межкристаллитной коррозии. Проводят только для изделий, подвергающихся воздействию агрессивных сред.

Способы устранения дефектов

Зачастую выявленные дефекты сварочных швов не подлежат устранению и ведут к браковке изделия. Разумеется, никто не будет выбрасывать секцию ограды с наплывами, но для ответственных деталей контроль всегда необходим жесткий.

Некоторые дефекты вполне можно устранить:

  • Наплывы удаляют механическим путем с применением абразивного инструмента.
  • Крупные трещины подлежат заварке. Место появления трещины засверливается и зачищается с помощью абразива.
  • Мелкие трещины и непровары ликвидировать сложнее. Обычно требуется полное разрушение выполненного шва, новая тщательная зачистка и повторная сварка.
  • Подрезы устраняют наваркой тонких слоев металла.
  • Перегрев возможно устранить при определенных режимах термической обработки.

После устранения всех недостатков деталь подлежит повторному, еще более тщательному контролю, который позволит удостовериться, что дефекты отсутствуют. В случае повторного обнаружения недостатков допускается произвести дополнительные исправления. Однако повторять такие процедуры можно не более трех раз, иначе высока вероятность резкого снижения механических свойств материала.

Зачастую трудно выполнить сварку совсем без дефектов. Однако постоянная практика и неукоснительное соблюдение технологии позволят свести их количество к минимуму. А знание теоретической базы поможет правильного организовать технологический процесс с целью получения изделий высокого качества.

Ссылка на основную публикацию
Adblock
detector
