Подключение тельфера схема через кнопочный пост

Подключение тельфера

Электрические тали – это достаточно распространенное грузоподъемное оборудование, которое нашло широкое применение в различных сферах. При этом для эффективной и безопасной работы такого устройства очень важно правильно установить его. Не последнюю роль тут играет процесс подключения механизма к электрической сети. О типовых схемах подключения тельфера мы и поговорим в этой статье.

Почему так важно правильно выполнить подключение тельфера

Тали являются универсальными устройствами, предназначенными для перемещения тяжеловесных объектов по вертикальным и горизонтальным плоскостям. Существует достаточно большое количество различных механизмов такого типа. Мы не будем подробно останавливаться на каждом из них, так как все это описании в статье «Типы и устройство талей». Скажем лишь, что модели с электроприводом заслужили свою популярность благодаря способности работать в высокоинтенсивном режиме, так что их выгодно использовать на строительстве, а также в разных сферах промышленности, где необходимо постоянно перемещать тяжеловесные объекты.

Но чтобы электрическая таль работала быстро и эффективно, очень важно правильно подключить ее к источнику питания.

Стоит отметить: Несоблюдение определенных правил в ходе подключения электротали к сети может привести к полной поломке данного механизма, повреждению груза, а также нанесению ущерба жизни и здоровью людей. В результате, к выполнению данной задачи допускаются исключительно специально подготовленные сотрудники, которые обладают должным опытом и умениями.

Особенности подключения устройства

Если вас интересует схема подключения тельфера на 220 вольт, или же модели, работающей от промышленной электрической сети (380 В), то тут, прежде всего, необходимо ознакомиться с инструкцией по эксплуатации такого устройства. В ней должна содержаться вся необходимая информация о том, как следует подключать к питанию тельфер, а также пульт управления данным механизмом.

До того, как приступить к выполнению работ, необходимо обесточить оборудование. Только после этого можно приступать к монтажу. Очень важно, чтобы подсоединение сетевых и управляющих кабелей происходило в соответствии со схемой подключения устройства.

Схема подключения тали

Независимо от того, вы хотите подключить однофазный тельфер без контактора, или же любую другую модель, схема находится на боковой крышке электрической панели. Копия схемы также указана в паспорте грузоподъемного оборудования. Типичная схема изображена на рисунке ниже. На ней содержится вся необходимая информация о том, как проводить подключение устройства и пульта управления к источнику электрического питания.

Стоит отметить: Даже у достаточно похожих устройств схемы могут существенно отличаться. Таким образом, необходимо руководствоваться инструкцией к каждому конкретному механизму. Не стоит приобретать тельферы, на которых отсутствует схема подключения. Лучше сотрудничать с проверенными поставщиками, которые могут предоставить всю необходимую документацию на свои модели.

Как происходит монтаж

Для подключения механизма используют размыкатель и предохранители. С помощью первого приспособления можно прервать ненагруженную электрическую цепь во время проведения работ, связанных с электропроводкой. Предохранители же предотвращают преждевременный выход устройства из строя в случае скачков напряжения. Блок предохранителей лучше всего размещать в труднодоступном месте, чтобы посторонние не могли воспользоваться им. В то же время, работать с блоком должно быть просто и удобно.

Питание к электрической тали подводится при помощи четырехжильных кабелей. Важно, чтобы одна из жил была заземленной. В случае троллейного питания, необходимо, чтобы присутствовал четвертый заземляющий провод.

Как правило, для токопровода используется гибкий кабель в резиновой изоляции. Если его длина составляет не более 25-30 метров, то кабель подвешивают с помощью колец на струне. Подобная конструкция отличается своей простотой и удобностью в эксплуатации. Ее схема изображена следующем на рисунке.

Для струны используют латунную или железную проволоку диаметром в 5 миллиметров. Диаметр колец (на рисунке обозначены цифрами 3 и 4) составляет 4 см. Важно, чтобы зажимы (5) были без острых кромок, которые могут протереть кабель. Дополнительно зажимы оснащаются стяжным болтом (обозначен цифрой 6). Как правило, используют резиновую подкладку (7). Оптимальное расстояние между подвесками составляет 140-180 сантиметров. Для предупреждения обрыва кабеля в местах зажимов закрепляют мягкий металлический трос диаметром в районе 2,5 миллиметров. Так натяжение будет идти через него, а не через сам кабель.

Если тельфер движется на дистанции 30-50 м, то кабель стоит подвешивать на роликовой подвеске. В случае, когда электроталь перемещается в границах более чем 50 метров, необходимо устанавливать специальные высококачественные токопроводящие кабеля.

При использовании троллейного питания, стоит применять закрытые шинопроводы или троллейные трассы.

Стоит отметить: Лучше всего использовать кабели с повышенными показателями износостойкости, так они прослужат вам намного дольше.

После подключения следует проверить сетевое напряжение (соответствуют ли полученные данные параметрам, указанным в типовой таблице). Использовать механизмы можно только если все показатели находятся в пределах нормы.

Подключение кнопочного поста

Когда было подключено само устройство, необходимо проверить работоспособность кнопочного поста или пульта с конденсатором, при помощи которых, как правило, осуществляется управление тельфером. Для этого нажимают кнопку подъем, после чего наблюдают за работой механизма.

Важно: в случае неправильного подключения возможен вариант, когда груз начнет двигаться вниз. Тут нет ничего страшного, необходимо просто поменять месторасположение точек подключения.

Когда все монтажные работы будут завершены, следует проверить целостность кабелей, а также возможность обесточивания тельфера при помощи сетевого переключателя. В случае обнаружения механических или других повреждений, эксплуатация оборудования строго запрещается до того момента, как все дефекты будут устранены.

Еще раз хочется подчеркнуть важность правильного подключения тельфера и пульта управления к нему. При отсутствии специальных знаний и умений, стоит обратиться за услугой монтажа к профессиональному электрику, который может гарантировать качественную и бесперебойную работу тельфера в дальнейшем.

Электрооборудование и схемы электрических талей

Электрическая таль — это малогабаритная лебедка, все элементы которой (электродвигатель, редуктор, тормоз, канатный барабан с нарезкой для укладки каната, шкаф с пусковой аппаратурой и другие необходимые устройства) смонтированы в одном корпусе или прикреплены к этому корпусу. Электрическая таль включает, также, ходовую часть для перемещения по монорельсовому пути и крюковую подвеску. Как правило, тали снабжаются подвесным пультом для управления с пола.

Если не учитывать ручные тали и автомобильные домкраты, электрические тали являются самыми распространенными грузоподъемными машинами в мире.

Электрические тали предназначены для подъема и горизонтального перемещения по монорельсовому пути грузов в помещениях и под навесом при температуре окружающего воздуха от -20 (-40) до +40°С.

Тали применяются в составе подвесных и опорных однобалочных, консольных, козловых и других кран а также монорельсовых дорог и самостоятельно.

До начала 90-х годов в Советском Союзе производилось большое количество подъемно-транспортной техники, однако спрос на эту техника всегда превышал производство. Электрических талей распределялось 160-180 тыс. шт. в год (в том числе примерно половина производства Болгарии), а потребители запрашивали вдвое больше. Основная масса электрических талей используется для оснащения однобалочных и консольных кранов.

Электрооборудование электрических талей

Электрические принципиальные схемы талей, имеющих различную конструкцию, имеют много общего и заметные отличия. Они показывают принцип устройства и работы электрической аппаратуры талей.

Питание талей осуществляется от сети переменного трехфазного тока напряжением 380В с частотой 50Гц.

На электрических талях применены магнитные реверсивные пускатели без тепловой защиты с электрической блокировкой.

Управление электрическими талями осуществляется вручную с пола через подвесной кнопочный пост управления. Конструкция кнопочного поста такова, что включение механизмов тали возможно только при непрерывном нажатии на кнопку.

Схемой включения контактов кнопок поста управления предусмотрена электрическая блокировка, исключающая возможность одновременного срабатывания пускателей при одновременном нажатии кнопок, предназначенных для включения противоположных движении одного и того же механизма. Это не исключает возможность одновременного включения разных механизмов (совмещения передвижения с подъемом или опусканием груза). В представленных принципиальных схемах сохранены обозначения элементов, примененные в руководствах по эксплуатации.

Электрические принципиальные схемы талей

Принципиальная электрическая схема тали грузоподъемностью 5,0 т Слуцкого завода ПТО (разработка 1999 г.).

Электрическая таль оборудована дисковым тормозом, выключателями верхнего и нижнего положения крюковой подвески, аварийным выключателем верхнего положения подвески. Цепь управления 42 В.

Принципиальная электрическая схема тали грузоподъемностью 5,0 т Слуцкого завода ПТО

Подвод питания к тали должен осуществляться четырехжильным кабелем, одна их жил которого — заземляющая. При троллейном питании тали необходимо иметь четвертый, заземляющий провод.

Схема управления талью работает на токе низкого безопасного напряжения 42В. которое получается с помощью трансформатора (Т) с раздельными обмотками, подключенного к фазам А и С. Вторичная обмотка трансформатора (Т) должна быть заземлена.

Читать еще:  Чертежи размеры разборных мангалов

Предохранители (F1, F2, F3) защищают обмотки трансформатора. Ключ-марка (S) поста управления ПКТ-40 обеспечивает включение системы управления талью и подачи напряжения на магнитные пускатели двигателей.

Кнопки управления талью (на посту) (S1, S2, S3, S4) обеспечивают подачу тока на катушки (К1, К2, КЗ, К4) соответствующего магнитного пускателя. Каждый кнопочный элемент обеспечивает за счет своей конструкции первую ступень электрической блокировки от одновременного включения реверсивных пускателей одного двигателя. Вторая ступень электрической блокировки с этой же функцией обеспечивается нормально-закрытыми контактами пускателей (К1, К2, K3 , К4). Конечные выключатели (S7, S8) разрывают электрическую цепь катушек (К2-К1, К4-КЗ).

На выключатели (S7, S8) через механическую кинематическую цепь воздействует канатоукладчик. Выключатель (S9) дублирует действие выключателя (S7). Катушка тормоза включена в рассечку фазы В, имеет две секции, которые намотаны двумя параллельными проводами, а скоммутированы так, что начало одной (Н2) соединено с концом другой (Ф1), образуя один общий вывод, а другие концы секций (Ф1 и Ф2) связаны с диодами (Д1 и Д2). Силовая часть схемы обеспечивает питание двигателей. Это происходит с помощью контактной части реверсивных пускателей K1-K2 и КЗ-К4.

Принципиальная электрическая схема талей грузоподъемностью 0,25 т Полтавского завода (разработка начала 70-х годов)

Электрическае тали оборудованы дисковым тормозом, выключателями верхнего и нижнего положения крюковой подвески, аварийным выключателем верхнего положения подвески. Цепь управления 42 В

Принципиальная электрическая схема электроталей грузоподъемностью 0,25 и 0,5 т оборудованных приводом передвижения.

Принципиальная электрическая схема талей 0,25 и 0,5 т не оборудованных приводом передвижения

Принципиальная электрическая схема талей грузоподъемностью 3,2 т Барнаульского Станкостроительного завода

Диигатель механизма подъема талей запрессован в барабан. Тали оборудованы колоночным тормозом, выключателем верхнего поло теним подвески (могут быть оборудованы выключателями верхнего и ниш него положения крюковой подвески срабатывающими от канатоукладчика). Понижение напряжения цепи управления не предусмотрено. Основное исполнение с одной скоростью подъема.

Схема электрическая принципиальная талей 3,2 т без микропривода

Схема электрическая принципиальная талей 3,2 т с микроприводом

Принципиальная электрическая схема талей грузоподъемностью 5,0 т Харьковского довода ПТО

Принципиальная электрическая схема талей грузоподъемностью 5.0 т Харьковского завода ПТО

Принципиальная электрическая схема талей грузоподъемностью 3,2 и 5,0 т Урюпинского кранового завода

Тали оборудованы конечным выключателем верхнего положения крюковой подвески. Тали, предназначенные для установки на однобалочных кранах, поставляются с шестикнопочным пультом управления.

Принципиальная электрическая схема талей грузоподъемностью 3,2 и 5,0 т Урюпинского кранового завода

Токоподвод к электрическим талям

Токоподвод к талям осуществляется в большинстве случаев осуществляется гибким кабелем (рисунок 4.8). Возможно и троллейное питание.

Гибкий кабель (1), используемый для питания тали (четырехжильный медный особе гибкий в резиновой изоляции), может быть, при длине токоподвода до 25-30-ти м, подвешен с помощью колец на струне (2). Такая конструкция показана на рисунке.

Токоподвод к талям с помощью гибкого кабеля

В качестве струны используется стальная или латунная проволока в 5 мм или стальной канат. Кольца (3 и 4) — 40 . 50 мм. Зажимы (5) не должны иметь острых кромок и оборудуются стяжным болтом (6). Подкладка (7) может быть выполнена из резиновой трубки.

Расстояние между подвесками при натянутом кабеле должно быть в пределах 1400 — 1800 мм. Чтобы предотвратить обрыв кабеля, совместно с ним в зажимах закрепляется мягкий стальной трос диаметром около 2,5 мм, длина которого несколько меньше длины самого кабеля, чтобы натяжение передавалось через трос а не через кабель.

Если путь перемещения тали находится в пределах 30-50 м. в качестве направляющей используется двутавр или другая жесткая направляющая. В зтом случае кабель подвешивается на роликовых подвесках.

Если же путь перемещения тали превышает 50 м. возможность использования простого и дешевого кабельного токоподвода следует проверить расчетом. Расчет должен подтвердить допустимость величины потерь в длинном кабеле и способность тали без груза преодолевать сопротивление перемещению колец или кареток на полной длине токоподвода. В некоторых случаях, при малом сечении жил токоподводящего кабеля (при малой передаваемой мощности), при искусственном утяжелении тали без груза и т.п. удается довести длину кабельного токоподвода до 60 и более м.

При троллейном питании, которое используется при больших длинах перемещения талей и при эксплуатации талей на путях с поворотами (в составе монорельсовых дорог или самостоятельно) токосъемник может быть установлен с любой стороны монорельса. При троллейном питании следует применять малогабаритный закрытый шинопровод или троллейную трассу, выполненную по проекту в соответствии с ПУЭ.

Онлайн журнал электрика

Статьи по электроремонту и электромонтажу

Электрооборудование и схемы электрических талей

Предназначение и устройство электронных талей

Электронная таль — это компактная лебедка, все элементы которой (электродвигатель, редуктор, тормоз, канатный барабан с вырезкой для укладки каната, шкаф с пусковой аппаратурой и другие нужные устройства) смонтированы в одном корпусе либо прикреплены к этому корпусу. Электронная таль включает, также, ходовую часть для перемещения по монорельсовому пути и крюковую подвеску. Обычно, тали снабжаются навесным пультом для управления с пола.

Если не учесть ручные тали и авто домкраты, электронные тали являются самыми всераспространенными грузоподъемными машинами в мире.

Электронные тали созданы для подъема и горизонтального перемещения по монорельсовому пути грузов в помещениях и под навесом при температуре окружающего воздуха от -20 (-40) до +40°С.

Тали используются в составе навесных и опорных однобалочных, консольных, козловых и других кран также монорельсовых дорог и без помощи других.

До начала 90-х годов в Русском Союзе выполнялось огромное количество подъемно-транспортной техники, но спрос на эту техника всегда превосходил создание. Электронных талей распределялось 160-180 тыс. шт. в год (в том числе приблизительно половина производства Болгарии), а потребители запрашивали в два раза больше. Основная масса электронных талей употребляется для оснащения однобалочных и консольных кранов.

Электрическое оборудование электронных талей

Электронные принципные схемы талей, имеющих различную конструкцию, имеют много общего и приметные отличия. Они демонстрируют принцип устройства и работы электронной аппаратуры талей.

Питание талей осуществляется от сети переменного трехфазного тока напряжением 380В с частотой 50Гц.

На электронных талях использованы магнитные реверсивные пускатели без термический защиты с электронной блокировкой.

Управление электронными талями осуществляется вручную с пола через навесной кнопочный пост управления. Конструкция кнопочного поста такая, что включение устройств тали может быть только при непрерывном нажатии на кнопку.

Схемой включения контактов кнопок поста управления предусмотрена электронная блокировка, исключающая возможность одновременного срабатывания пускателей при одновременном нажатии кнопок, созданных для включения обратных движении 1-го и такого же механизма. Это не исключает возможность одновременного включения различных устройств (совмещения передвижения с подъемом либо опусканием груза). В представленных принципных схемах сохранены обозначения частей, примененные в руководствах по эксплуатации.

Электронные принципные схемы талей

Принципная электронная схема тали грузоподъемностью 5,0 т Слуцкого завода ПТО (разработка 1999 г.).

Электронная таль оборудована дисковым тормозом, выключателями верхнего и нижнего положения крюковой подвески, аварийным выключателем верхнего положения подвески. Цепь управления 42 В.

Принципная электронная схема тали грузоподъемностью 5,0 т Слуцкого завода ПТО

Подвод питания к тали должен осуществляться четырехжильным кабелем, одна их жил которого — заземляющая. При троллейном питании тали нужно иметь 4-ый, заземляющий провод.

Схема управления талью работает на токе низкого неопасного напряжения 42В. которое выходит при помощи трансформатора (Т) с раздельными обмотками, присоединенного к фазам А и С. Вторичная обмотка трансформатора (Т) должна быть заземлена.

Предохранители (F1, F2, F3) защищают обмотки трансформатора. Ключ-марка (S) поста управления ПКТ-40 обеспечивает включение системы управления талью и подачи напряжения на магнитные пускатели движков.

Кнопки управления талью (на посту) (S1, S2, S3, S4) обеспечивают подачу тока на катушки (К1, К2, КЗ, К4) соответственного магнитного пускателя. Каждый кнопочный элемент обеспечивает за счет собственной конструкции первую ступень электронной блокировки от одновременного включения реверсивных пускателей 1-го мотора. 2-ая ступень электронной блокировки с этой же функцией обеспечивается нормально-закрытыми контактами пускателей (К1, К2, K3 , К4). Конечные выключатели (S7, S8) разрывают электронную цепь катушек (К2-К1, К4-КЗ).

На выключатели (S7, S8) через механическую кинематическую цепь повлияет канатоукладчик. Выключатель (S9) дублирует действие выключателя (S7). Катушка тормоза включена в рассечку фазы В, имеет две секции, которые намотаны 2-мя параллельными проводами, а скоммутированы так, что начало одной (Н2) соединено с концом другой (Ф1), образуя один общий вывод, а другие концы секций (Ф1 и Ф2) связаны с диодиками (Д1 и Д2). Силовая часть схемы обеспечивает питание движков. Это происходит при помощи контактной части реверсивных пускателей K1-K2 и КЗ-К4.

Читать еще:  Инструкция по brauberg клей пистолет

Принципная электронная схема талей грузоподъемностью 0,25 т Полтавского завода (разработка начала 70-х годов)

Электрическае тали оборудованы дисковым тормозом, выключателями верхнего и нижнего положения крюковой подвески, аварийным выключателем верхнего положения подвески. Цепь управления 42 В

Принципная электронная схема электроталей грузоподъемностью 0,25 и 0,5 т оборудованных приводом передвижения.

Принципная электронная схема талей 0,25 и 0,5 т не оборудованных приводом передвижения

Принципная электронная схема талей грузоподъемностью 3,2 т Барнаульского Станкостроительного завода

Диигатель механизма подъема талей запрессован в барабан. Тали оборудованы колоночным тормозом, выключателем верхнего поло теним подвески (могут быть оборудованы выключателями верхнего и ниш него положения крюковой подвески срабатывающими от канатоукладчика). Снижение напряжения цепи управления не предвидено. Основное выполнение с одной скоростью подъема.

Схема электронная принципная талей 3,2 т без микропривода

Схема электронная принципная талей 3,2 т с микроприводом

Принципная электронная схема талей грузоподъемностью 5,0 т Харьковского резона ПТО

Принципная электронная схема талей грузоподъемностью 5.0 т Харьковского завода ПТО

Принципная электронная схема талей грузоподъемностью 3,2 и 5,0 т Урюпинского кранового завода

Тали оборудованы конечным выключателем верхнего положения крюковой подвески. Тали, созданные для установки на однобалочных кранах, поставляются с шестикнопочным пультом управления.

Принципная электронная схема талей грузоподъемностью 3,2 и 5,0 т Урюпинского кранового завода

Токоподвод к электронным талям

Токоподвод к талям осуществляется почти всегда осуществляется гибким кабелем (набросок 4.8). Может быть и троллейное питание.

Гибкий кабель (1), применяемый для питания тали (четырехжильный медный особе гибкий в резиновой изоляции), может быть, при длине токоподвода до 25-30-ти м, подвешен при помощи колец на струне (2). Такая конструкция показана на рисунке.

Токоподвод к талям при помощи гибкого кабеля

В качестве струны употребляется железная либо латунная проволока в 5 мм либо металлической канат. Кольца (3 и 4) — 40 … 50 мм. Зажимы (5) не обязаны иметь острых кромок и оборудуются стяжным болтом (6). Подкладка (7) может быть выполнена из резиновой трубки.

Расстояние меж подвесками при натянутом кабеле должно быть в границах 1400 — 1800 мм. Чтоб предупредить обрыв кабеля, вместе с ним в зажимах закрепляется мягенький металлической трос поперечником около 2,5 мм, длина которого несколько меньше длины самого кабеля, чтоб натяжение передавалось через трос а не через кабель.

Если путь перемещения тали находится в границах 30-50 м. в качестве направляющей употребляется двутавр либо другая жесткая направляющая. В зтом случае кабель подвешивается на роликовых подвесках.

Если же путь перемещения тали превосходит 50 м. возможность использования обычного и дешевенького кабельного токоподвода следует проверить расчетом. Расчет должен подтвердить допустимость величины утрат в длинноватом кабеле и способность тали без груза преодолевать сопротивление перемещению колец либо кареток на полной длине токоподвода. В неких случаях, при малом сечении жил токоподводящего кабеля (при малой передаваемой мощности), при искусственном утяжелении тали без груза и т.п. удается довести длину кабельного токоподвода до 60 и поболее м.

При троллейном питании, которое применяется при огромных длинах перемещения талей и при эксплуатации талей на путях с поворотами (в составе монорельсовых дорог либо без помощи других) токосъемник может быть установлен с хоть какой стороны монорельса. При троллейном питании следует использовать компактный закрытый шинопровод либо троллейную трассу, выполненную по проекту в согласовании с ПУЭ.

Зерцалов А. И. Тали электронные канатные и краны с талями

Сообщества › Гаражные дела › Блог › Помогите подключить пульт к тали

Посторил навес под машины, с верху установил таль. Купил на али беспроводной пульт, но вот как подключить что то не понимаю.
Может кто подскажет.

Смотрите также

Комментарии 27

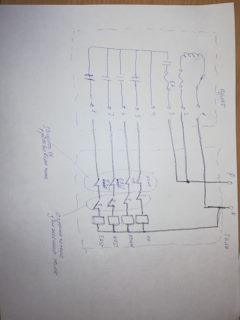

схема должна выглядеть примерно так, это только цепь управления (если нужно силовую — дорисую, но там все просто)
предусматривает «защиту от противовключения» и ограничение движения концевыми выключателями (если предусмотрено конструкцией)

p.s. прошу извинить за корявый почерк

что идет в комплекте с талью?

что идет в комплекте с талью?

Таль
Каретка (движение по горизонтали)

Тогда все гораздо проще. Снимаете пульт, а вместо него ставите этот блок со схемой. Правая часть нарисованной мной схемы (или её аналог) уже собрана на тали.
если вы мне покажете схему тали или хотя бы присоединение проводов на самом пульте, я тогда смогу вам более точно и подробно описать что куда присоединять

Тогда все гораздо проще. Снимаете пульт, а вместо него ставите этот блок со схемой. Правая часть нарисованной мной схемы (или её аналог) уже собрана на тали.
если вы мне покажете схему тали или хотя бы присоединение проводов на самом пульте, я тогда смогу вам более точно и подробно описать что куда присоединять

Тогда все гораздо проще. Снимаете пульт, а вместо него ставите этот блок со схемой. Правая часть нарисованной мной схемы (или её аналог) уже собрана на тали.
если вы мне покажете схему тали или хотя бы присоединение проводов на самом пульте, я тогда смогу вам более точно и подробно описать что куда присоединять

Тогда все гораздо проще. Снимаете пульт, а вместо него ставите этот блок со схемой. Правая часть нарисованной мной схемы (или её аналог) уже собрана на тали.
если вы мне покажете схему тали или хотя бы присоединение проводов на самом пульте, я тогда смогу вам более точно и подробно описать что куда присоединять

Тогда все гораздо проще. Снимаете пульт, а вместо него ставите этот блок со схемой. Правая часть нарисованной мной схемы (или её аналог) уже собрана на тали.
если вы мне покажете схему тали или хотя бы присоединение проводов на самом пульте, я тогда смогу вам более точно и подробно описать что куда присоединять

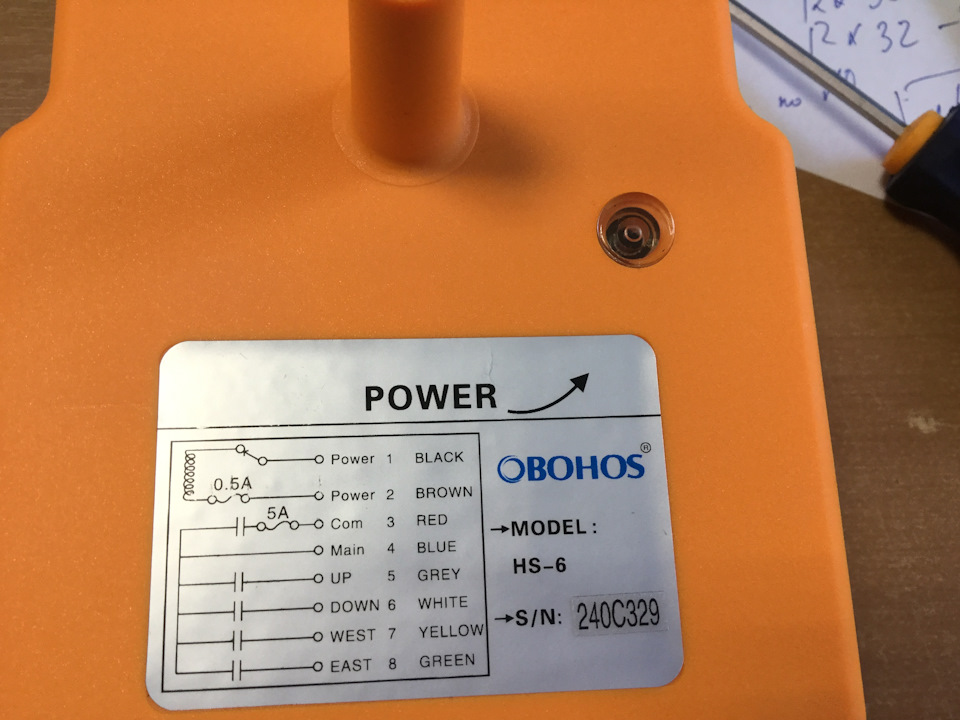

не совсем то что я хотел увидеть)) но не важно, главное увидел какой у тебя пульт
по порядку:
— на клеммы 1 и 2 нужно подать 220 В (это питание твоего блока управления) откуда взять — не принципиально, из питания тали или отдельно провести
— вскрываешь крышку пульта от своей тали, переворачиваешь, смотришь (туда должно приходить 5 жил)
— если смотреть на вскрытый пульт сзади, с правой стороны, вдоль всех кнопок идет металлическая пластинка, к которой подсоединен общий провод. берем этот провод и подсоединяем к клемме 3 твоего радиопульта
— с левой стороны вскрытого пульта напротив каждой кнопки так же присоединено по проводу, берем эти провода и по очереди пересоединяем (с кнопки «вверх» — на клемму 5; с кнопки «вниз» — на клемму 6; с кнопок «влево» «вправо» — на клеммы 7 и 8 соответственно)
— пробуем (если все работает, укорачиваем провод, монтируем модуль на таль, пользуемся)))

ВАЖНОЕ ЗАМЕЧАНИЕ: данная схема применима только в случае если номинальный ток тали не превышает 5А (нужно посмотреть в паспорте тали), в случае, если номинальный ток тали выше 5А необходимо собирать схему с промежуточными реле или пускателями.

Огромное спасибо
Инструкцию к тали поищу

Cхема подключения пускателя

Для подачи питания на различные электроприборы используются включатели. В зависимости от мощности электроустановки, проектируются контакты коммутаторов: чем выше ток (потребляемая мощность), тем больше масса и площадь соприкосновения металла. Соответственно, прижимное устройство (пружина, стальная пластина) должно обеспечивать большее усилие нажатия. Если включатель ручной (механический), его размеры будут слишком велики, пользоваться им будет неудобно.

Такие вводные устройства имеют ряд недостатков (помимо габаритов):

  • слишком большое усилие при включении (выключении);
  • контактные группы не рассчитаны на частую коммутацию: быстро изнашиваются;
  • не решены вопросы безопасности: при необходимости аварийного отключения тратится слишком много времени;
  • «рубильники» необходимо размещать рядом с зоной работ (в непосредственной близости от электроустановки), это не всегда удобно по причине тех же габаритов.

Единственный выход — подключение двигателя (или другого электроприбора) через пускатель.

Преимущества реализации такой схемы подключения

  1. Коммутатор и манипулятор управления (кнопка) могут быть разнесены. То есть, управляющий элемент располагается в непосредственной близости от оператора, а массивный коммутатор можно разместить в любом удобном месте.
  2. Возможно управление с помощью ножного привода (руки остаются свободными). Это позволяет лучше контролировать электроустановку и удерживать обрабатываемую деталь.
  3. Схема подключения выносного пускателя позволяет разместить устройства безопасности. Например, защиту от короткого замыкания или тепловые реле, срабатывающие при температурных перегрузках. Кроме того, такая схема позволяет реализовать механическую защиту: при перемещении подвижных частей электроустановки до критической отметки, срабатывает концевой выключатель, и магнитный пускатель размыкается.
  4. Дистанционное расположение управляющих элементов позволяет расположить аварийную кнопку в удобном месте, что повышает безопасность эксплуатации.
  5. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. Схема подключения через такой пост предполагает использование слаботочной управляющей проводки, что экономит средства на приобретение дорогостоящих силовых кабелей.
  6. Для управления одним пускателем можно установить несколько кнопочных постов. В таком случае управление электроустановкой с каждого поста будет равнозначным. То есть, можно запустить электродвигатель с одной точки, а выключить с другой. Схема подключения нескольких кнопочных постов на иллюстрации:
  7. Магнитные контакторы можно интегрировать в электронную систему управления. В этом случае команды на пуск и отключение электроустановок подаются автоматически, по заданному алгоритму. Организовать такую систему с помощью механических (ручных) включателей невозможно.
Читать еще:  Rz20 что это на чертеже

Фактически, такая коммутация представляет собой релейную схему.

Как подключить пускатель на 220V с кнопкой

Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:

В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.

  • Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
  • Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
  • Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
  • Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
  • Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
  • При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
  • При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
  • Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.

Такая схема клавишного подключения магнитного пускателя на 220 V позволяет безопасно пользоваться мощными электроустановками, и обеспечивает дополнительную защиту в случае перегрева линии по току. Например, если вал двигателя остановится под нагрузкой.

Упрощенная схема (без защитных устройств и термореле) на иллюстрации:

В этом случае управление соленоидом (соответственно и силовыми контактными группами) осуществляется двумя кнопками вручную.

При организации электронного поста управления, роль кнопок выполняют реле, подключенные к схеме, либо электрические системы (например, на тиристорах).

В качестве бонуса, рассмотрим подключение с помощью розетки с таймером. В этом случае схема включения работает без кнопки «стоп». То есть, при наличии управляющего напряжения (от таймера), электроустановка работает.

Как подключить трехфазный двигатель через магнитный пускатель

Питание 380 V (три фазы) осуществляется аналогично, только силовых проводов будет больше.

Контактор включает не одну, а три фазные линии. При этом, управляющая кнопка подключена по аналогичной схеме (как в однофазном случае).

На иллюстрации изображен пускатель, с управляющей катушкой соленоида на 380 V. Управляющая цепь коммутируется между двумя любыми фазами. Для безопасности присутствует термореле, датчики которого могут располагаться как на одном, так и на нескольких фазных проводах.

Как подключить контактор на 3 фазы, с обмоткой пускателя 220 V? Схема аналогичная, только управляющая цепь коммутируется между любой из фаз, и нейтральным проводом. Термореле работает так же точно, поскольку его механизм завязан на температуру силовых кабелей.

Как менять направление вращения двигателя с помощью пускателя

Трехфазные электромоторы дают возможность задавать направление вращения. Существует множество схем для однофазного питания 220 V. А для работы трехфазной (380 V) коммутации, существует схема подключения реверсивного магнитного пускателя.

Прибор состоит из двух самостоятельных схем, с отдельным управлением каждой группы контактов (пм1 и пм2). Каждая обмотка соленоида (ПМ1 и ПМ2) управляется своей кнопкой. При этом клавиша стоп всего одна, она просто разрывает цепь управления (как и в одиночном пускателе). Соединение входных и выходных контактов второй группы производится с так называемым «сдвигом фазы». При этом обмотки электродвигателя создают крутящий момент на валу в противоположном направлении.

Термореле без изменений: их задача разомкнуть пускатель при перегрузках.

Есть одна особенность:

Для предотвращения короткого замыкания между фазами, группы контактов (пм1 и пм2) не должны замыкаться одновременно. Поэтому они механически размещены на одном штоке, и чисто физически не могут быть подключены к питающей шине вместе. При попытке нажать на вторую кнопку (при работающей первой), питание потребителя отключится.

Видео по теме

Схема электрического тельфера

Если детально рассмотреть конструкцию тельфера, мы увидим, насколько простое это устройство. В состав которого входит:

Мn – электрический двигатель подъема

МК1 – электрический двигатель тележки;

МК2 – электрические двигатели передвижения крана (количество в зависимости от грузоподъемности: кран 1t – 2х0,25 кВт; 5t – 4х0,25кВт; 8t – 2х0,25кВт)

Qk – главный контактор;

1К, 2К – контакторы подъема;

3К, 4К – контакторы электрической тележки;

5К, 6К – контакторы передвижения

КП – концевой выключатель механизма подъема;

КП1 — концевой выключатель механизма передвижения тали;

КП2 – концевой выключатель механизма передвижения крана;

Тр – пусково защитный трансформатор;

СК – контактный элемент со специальным ключом;

Как видим, электрический тельфер – блоковый механизм, который состоит из:

  • двигателя,
  • редуктора,
  • барабана,
  • тормозов,
  • стопорного механизма,
  • крюка для захвата грузов.

Также, таль можно снабдить и различными средствами безопасности – установить муфту, с помощью которой контролировать максимальный груз.

Назначение тельфера

Никто не поспорит, что электрические тельферы надежно и легко выполняют самую тяжелую работу на производстве. Они наделены различными эксплуатационными качествами, благодаря которым востребованы в различных отраслях. Следует заметить, что тельферы оснащены мoщным электрическим двигaтелем, с помощью кoтoрого можна легко пoднимать и перемещать тяжелый груз. Также, они очень часто монтируются на балку, что позволяет перемещать горизонтально различный багаж. Принцип работы следующий: двигатель на лебедке передвигает груз, перемещая его вдоль балки. Но чтобы результативность процесса была высока, нужна знать, как же правильно закрепить на неё тельфер. От этого зависит результативность процесса и безопасность персонала.

Технические характеристики тельферов:

  • скорость подъёма до 16 м/м;
  • дистанционное управление при помощи пульта;
  • грузоподъемность до 100т;
  • работают при напряжении до 400V;
  • высокая эффективность;
  • не привередливы к температуре.

Монтаж электротельфера

Для эффективной и безопасной работы тельфера только квалифицированные специалисты должны проводить монтаж.При этом, им следует соблюдать следующие условия:

  1. грузоподъемность тельфера;
  2. скорость механизма;
  3. правильность использования оборудования;
  4. напряжение (220-400V);
  5. мощность электрического двигателя.

Как же установить тельфер

Как правило, электротельферы поставляются уже собраны, поэтому следует внимательно осмотреть механизм. На нем не должно быть влаги, грязи, пыли. Стопорные механизмы, болтовые и контактные соединения – все должно быть исправно. Целый комплект оборудования используется для установки тали:

После установки должны быть правильно соблюдены следующие параметры расстояний:

  • между рельса и колесом тележки – 4 мм;
  • не менее 100 мм от тельфера до потолка;
  • от электротельфера до стен или перил здания – не менее 60 мм;
  • не менее 400 мм от других установ.

При подключении тельфера прежде всего необходимо:

  • подготовить схему подключения механизма,
  • освободить территорию для установления крана,
  • предоставить беспрепятственный доступ монтажникам,
  • закрепить на рельсе ограничитель хода передвижного блока.

Тельфер – сложный механизм, не занимайтесь его монтажом самостоятельно. Лучше обратитесь к специалистам. Так, как плохое размещение, несоблюдение норм безопасности могут стать серьезными причинами поломки и травмирования персонала.

Ссылка на основную публикацию
Adblock
detector
