Лопата крот своими руками чертежи

Как сделать чудо-лопату (рыхлитель)

В саду и на огороде очень много работы, но самая изнурительная — перекопка земли, ее культивация и удаление сорняков. Копать начинают загодя, небольшими участками, так как нагрузка слишком большая. В разы снизить сложность и при этом ускорить процесс минимум в два раза поможет чудо лопата. Это относительно недорогое и несложное приспособление действительно работает, причем даже на сложных почвах.

Чем отличается и что может

Если быть точным, то это не лопата, а рыхлитель, так как она не просто копает, но еще и разбивает комья. Чудо лопата состоит из двух (иногда одной) планок со штырями, подвижно соединенными. В некоторых моделях также присутствует задний упор — для более легкой копки плотной тяжелой земли. Так что в действительности она больше похожа на двойные вилы (смотрите фото внизу).

Чудо лопата и ее составные части

Из рисунка понятно, что у этого инструмента нет лопаты как таковой, но на этом отличия от классической штыковой лопаты не заканчиваются. У нее еще и ручка значительно выше — она должна вам доставать до плеча. Еще удобно, если на ее верхушке есть поперечная перекладина — можно действовать двумя руками.

Чудо лопата выполняет сразу три операции:

  • рыхлит почву;
  • разбивает комья;
  • «добывает» корни сорняков, не разрывая и не разрезая их (во всяком случае намного меньше их повреждая);
  • легко копает корнеплоды — можно копать морковь, картофель и т.п.

Но основное ее достоинство — она значительно облегчает копку земли, причем основная нагрузка приходится не на спину, как при использовании обычной штыковой лопаты, а на ноги (загонять рабочие вилы в грунт) и на руки (выворачивать вилы из земли). Спина во время работы находится в вертикальном положении и почти не нагружена.

Еще один вариант чудо-лопаты

Единственны минус этого инструмента — это вес. Он действительно гораздо больше, чем у штыковой. Но супер лопата переставляется, ее не надо поднимать. Вернее, ее поднимают только несколько раз: когда устанавливают на грунт в начале ряда. Потом, потянув за ручку, ее просто немного перетягивают.

Есть еще один очень привлекательный момент в использовании чудо-лопаты — копается огород как минимум, в два раза быстрее. Это происходит за счет более широкой рабочей части — до 50-60 см. При условии малой физической нагрузки это очень хорошо.

Как работать

Хоть и не особо сложная это конструкция, но работа с ней имеет свои особенности. Во-первых начинать надо с дальнего края грядки, двигаться потом назад, понемногу перетаскивая назад вилы. Ну а общий порядок действий такой:

  • Взявшись за черенок, поставить чудо лопату, опереть ее на передний рыхлитель.
  • Воткнуть вилы в землю. Вогнать их так, чтобы задний упор коснулся земли. Если земля тяжелая, плотная, может понадобиться дополнительное усилие — надавите ногой на перекладину передних вил.
  • Потянуть черенок «на себя». При этом движении вилы начнут двигаться вверх. Поднимаясь они проходят через вилы переднего упора, разбивая комки.
  • Перетянуть устройство чуть назад, повторить все действия (воткнуть, дожать, потянуть черенок).

В действительности все очень просто. Стоит попробовать пару раз а дальше все повторяется «на автомате».

Конструкции

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

Сборочный чертеж чудо-лопаты

Рыхлитель почвы без переднего упора

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

Рыхлитель чудо лопата для легкой обработки земли

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

Копалка

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Чудо лопата «Копалка»

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Копалка в действии

Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.

Как сделать чудо-копалку смотрите в следующем видео.

Легкокоп

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые. И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья.

Из чего и как делать

Конструкции, как вы видели, разные, но набор материалов будет примерно одинаковым. Отличается их количество, а сечение и характеристики остаются неизменными.

Использовать можно круглую или профилированную трубу, металлические прутки или «детали» от вил

Материалы для изготовления

Начинают в основном с изготовления каркаса. Его чаще делают из профилированной трубы, оптимальное сечение 30*30 мм или около того. Важна при этом толщина стенки — не менее 3 мм. В некоторых моделях использовали уголок. Ширина полочки тоже около 30 мм, толщина металла — не менее 3 мм.

Ручку можно сделать из той же профильной трубы, можно использовать круглую. Важна также толщина стенок. В принципе, сделав фиксатор, можно использовать деревянный держак от лопаты. Некоторые покупные модели предусматривают установку именно деревянного держателя.

Основное внимание надо уделить материалу, который используют для зубьев рабочих вил. Это должна быть хорошая конструкционная сталь. Вилы делают из прутка не менее 8 мм в диаметре.

Из чего делают их умельцы:

  • Отрезают от обычных вил, приваривают на чудо-лопату.
  • Распрямляют пружины подвески.
  • Распиливают на узкие полоски автомобильные рессоры.

Если удастся найти хороший пруток — круглый, квадратный или шестигранный — не важно, вам будет намного проще. Неплохой вариант, кстати, с вилами. Но брать надо хорошие, а это недешево. И еще: рассчитывайте размеры чудо-лопаты так, чтобы рабочие вилы имели 8 штырей. Тогда нужно будет купить две шутки обычных вил.

Если конструкцию выбрали с двумя вилами — рабочими и упорными, на упорные можно ставить отрезки подходящей длинны металлического прутка. Нагрузки тут не такие высокие, так что прочности должно хватить. Диаметр прутка — 10 мм, можно использовать ребристую арматуру, которую применяют при армировании фундамента.

Размеры

Большинство фирм, которые выпускают чудо-лопаты имеют целый ряд размеров данного изделия. Люди у нас разные по комплекции и по физической подготовке. Для мужчин можно делать более массивные модели, а для женщин и пожилых людей — меньше и легче. В среднем размеры такие:

  • Ширина рабочей части — от 45 см до 60 см. Больше делать не стоит: будет тяжело копать и производительность только уменьшится, а не возрастет.
  • Длинна штырей рабочих вил 220-300 мм.
  • Расстояние между штырями — 70-80 мм.
  • Длина ручки — по росту, удобнее, если она заканчивается в районе плеча.

Размеры чудо-лопаты можно подбирать «под себя» — важно чтобы работать было удобно

Все остальные размеры подбираете в зависимости от конструкции и используемого материала.

Чертежи

Рабочие вилы чудо-лопаты

Детализация упора и вил упора

Полная конструкция с передним упором

Вариант с одними вилами и рамой-упором сзади

Другие размеры копалки и отличается конструкция упора

Чудо лопата чертежи и размеры

На огороде всегда много работы, но одна из самых тяжёлых и утомительных – это перекопка земли. На небольших участках такую работу делают с помощью лопаты, но она отнимает силы. Однако существует особый инструмент, который позволит выполнить эту работу с гораздо меньшими усилиями. Рассказ о том, что такое чудо лопата чертежи и размеры для её изготовления будет в этой статье.

Что может чудо-лопата

Этот инструмент даёт дополнительные возможности для фермера.

Чудо-лопата предоставляет дачнику следующие преимущества:

  1. При перекопке земли с её помощью требуется намного меньше усилий, по сравнению с использованием обычного инструмента.
  2. Качество рыхления земли при такой обработке возрастает. Если образуются комья, то во время работы они разбиваются на части.
  3. В некоторых конструкциях предусмотрено наличие заднего упора. В процессе перекопки почвы на него можно наступать, чтобы помочь себе погрузить инструмент в плотную и тяжёлую землю.
  4. Если в земле есть корни сорняков, то лопата для ленивых достанет их наружу в целом виде, а не разрежет на части.
  5. Этот инструмент удобно использовать для выкапывания картошки.
  6. Скорость вскапывания гораздо выше, чем при работе обычным образом.

По своему внешнему виду лопата землекоп напоминает вилы с дополнительными деталями.

Она имеет в своём составе такие части:

  1. Древко, за которое инструмент держит человек.
  2. Металлические вилы, зубья которых примерно такой же длины, как у обычных, но шире примерно в два раза. Обычно у них от 6 до 8 зубьев.
  3. К вилам прикреплён идущий назад металлический упор. При погружении чудо-лопаты в землю на него можно надавить своим весом, чтобы инструмент легче зашёл в плотную землю. Он также служит упором при выворачивании лопаты из земли.
  4. В переднем направлении прикреплена горизонтальная решётка, установленная с таким расчётом, чтобы зубья вил, поднимаясь, проходили сквозь неё. При таком движении комья земли оказываются между вилами и решёткой, в результате крошатся на мелкие кусочки.

Здесь рассказано о типичном устройстве лопаты КротЧел. На практике используется несколько различных вариантов её конструкции.

Садово-огородный рыхлитель «КРОТЧЕЛ»

Как работать с лопатой

Для того чтобы перекопать землю, нужно встать спиной по направлению, в котором предстоит двигаться.

Для того чтобы воспользоваться этим инструментом, нужно сделать следующие действия:

  1. Воткнуть лопату в землю. Если это сделать трудно из-за плотности грунта, нужно наступить на металлический упор.
  2. После того, как лопата вошла в землю, древко нужно наклонить назад, не поднимая над землёй. При этом земля, которую зацепят вилы, пройдёт сквозь решётку и раскрошится.
  3. Затем лопату, не поднимая вверх, сдвигают назад и вновь погружают в землю.

Этот процесс повторяют до тех пор, пока весь участок не будет пройден.

Различные варианты инструментов

Существуют приспособления, которые, хотя устроены аналогичным образом, имеют важные отличия в конструкции. Далее о них рассказывается более подробным образом.

Рыхлитель почвы без переднего упора

В этом виде конструкции отсутствует передний упор. Решётка для разбивания комьев сделана без передней планки. Это немного уменьшает вес лопаты рыхлителя крота. Однако, поскольку при работе нет необходимости поднимать лопату над землёй, это не даёт существенное преимущество.

Рыхлитель почвы без переднего упора

Копалка

Такой вариант отличается от классического тем, что в нём отсутствует решётка, расположенная впереди. Ручка инструмента также сделана другим образом.

Копатель состоит из следующих частей:

  1. Здесь используется ручка, сделанная в форме буквы «Т». Поэтому в процессе работы лопату держат не так, как обычно. Руками держат инструмент за горизонтальные перекладины. Это помогает увеличить силу давления на почву при работе. Кроме того, такую ручку обычно делают из металла. Она может выдвигаться вверх или опускаться вниз. После того, как найдено удобное положение, ручку закрепляют болтами.
  2. Вилы прикрепляются к ручке за два конца, а не за центральную часть, как в классическом варианте.
  3. Упор, прикреплённый сзади к инструменту, более мощный, чем в обычном случае.

Недостатком этой конструкции является то, что не предусмотрено дробление почвы.

Легкокоп

Этот вариант можно считать наиболее простой конструкцией. Для неё пришлось изобрести прямоугольную металлическую раму, к которой прикреплены вилы, смотрящие вниз. Упор, сделанный прямоугольным, прикреплён горизонтально. Передняя решётка отсутствует.

На заметку. Несмотря на простую конструкцию, эта разновидность чудо-лопаты является эффективным инструментом для копки.

Архимедова лопата

Она мало похожа на классический вариант. Различие, в частности, состоит в том, что здесь для вскапывания используются не вилы, а штыковая лопата. Однако изобретатель применил здесь аналогичный принцип: правило рычага. Это изобретение Владимира Колыбелина из города Ковров Владимирской области.

Устроена Архимедова лопата таким образом:

  1. У неё имеется два древка: длинное и короткое.
  2. Лезвие инструмента присоединено к короткому древку.
  3. Все детали в одно целое соединяет кронштейн. С его помощью короткое древко с лопатой в середине подсоединено к длинной ручке и может вращаться.

При работе инструмент втыкают в землю, слегка сдвигают вперёд длинную ручку. Затем наступают на короткую часть, и, с учётом закона рычага и длины плеча, лопата поднимет землю.

Важно! Хотя arhimedova лопата экономит усилия, по сравнению с обычным инструментам, её трудно применять на тяжёлых глинистых почвах.

Как самостоятельно изготовить

Такую лопату можно сделать самому, но для этого нужно уметь работать с металлом, например, выполнять сварочные работы. В этом разделе будет рассказано, как сделать чудо лопату своими руками, про чертежи и размеры для её изготовления.

Материалы

Основная часть конструкции делается из металла. Для этого можно взять профилированную трубу или уголок. Толщина должна быть примерно 30 мм. В последнем случае важна используемая сталь, она не должна быть тоньше 3 мм.

Важно! Зубья нужно делать из качественной стали. Подойдут полученные из вил или такие, которые изготовлены на основе автомобильной рессоры. Рекомендуется, чтобы зубьев было от 6 до 8.

Рукоятку можно сделать деревянной или из металлической трубы.

Размеры

Ширина рабочей части обычно составляет от 60 до 80 см. Если сделать больше, то производительности это практически не добавит. Рекомендуемая длина штырей – от 22 до 30 см.

Длина ручки делается по росту. Будет удобно, если она будет доходить до плеча.

Чертежи

На рисунке ниже приводится один из вариантов того, как сделать лопату.

В соответствии с данной схемой, возможно самостоятельно изготовить инструмент.

Чудо лопата существенно облегчает труд по вскапыванию участка. Её можно сделать самостоятельно. Если есть возможность, имеет смысл приобрести качественную покупную модель.

Сообщества › Сделай Сам › Блог › Подготовка к дачному сезону (или лопата-крот своими руками)

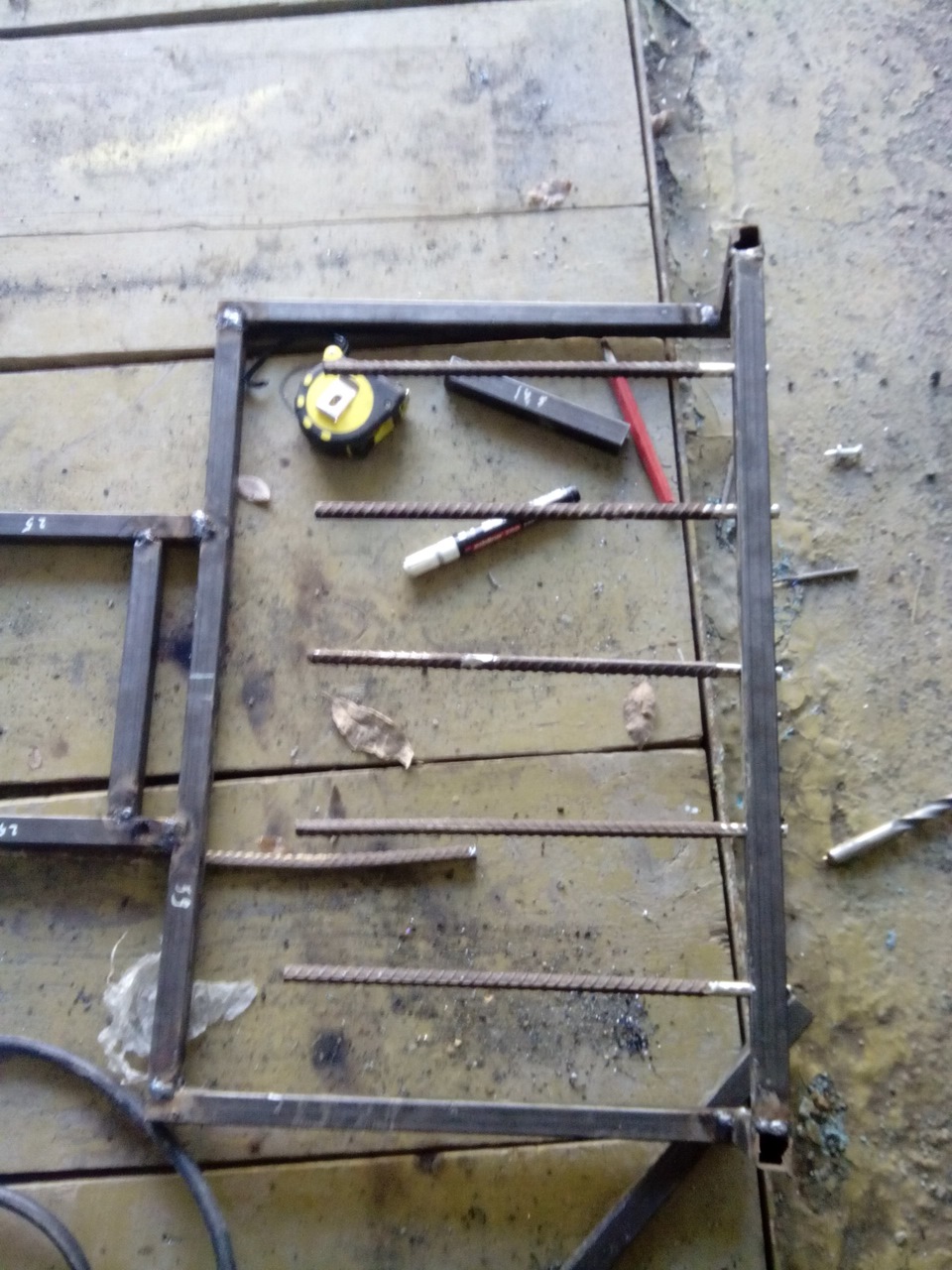

Дело было вечером, делать было нечего.))) Скоро начинается дачный сезон, для меня второй, по опыту прошлого года, когда лопатой пришлось перелопатить 7,5 соток, воспоминания не самые приятные. В инете наткнулся на чудо-лопату или лопату для ленивых решено было приобрести сеё чудо, но ценник в 1500-2000р. не очень обрадовал, посмотрев под разным ракурсом на сей агрегат (благо в инете фотографий куча) решено было сделать самому, руки вроде из нужного места (или мне так кажется)))). Проехавшись по ближайшим скупкам металлолома нужный материал найден не был, заехав, опять же, в ближайший склад металло-изделий был приобретен квадратный профиль 20х20х1,5мм. 6м длинной (короче не продают) распилив по 2м загрузили в авто и помчались в гараж. За гаражом был найден рифленый прут (арматура) диаметром 10мм. Так как размеров этой лопаты в инете не нашлось, было решено делать все опытным путем на «глаз». Основную раму я сделал шириной 55 см, длиной 50см. Рабочую часть шириной50см, и длина прута 35см. Я думаю на фото все будет понятно

Смотрите также

Метки: чудо-лопата

Комментарии 33

А почему один ряд прутков выше другого? Типа если смотреть по горизонтальной плоскости, то штыри на разных высотах

Чтобы комья земли сразу не уперались, а немного разломався уперались в прутьями.

www.drive2.ru/l/3632276/ я сделал такие ! не очень ! надо рыхлить куски получаются! но зато очень быстро !

Я тоже хотел такие сделать, но пошел немного другим путем, у меня они из двух частей подвижных, и сделан рыхлитель как раз для камней

только что сделал себе подобное… только у меня помассивнее и механизм поворотный понадежнее. опробовал.доволен. как после боронения. кстати есть задумка подобного только надо тащить чем нибудь…типа авто. то ваще копки никакой не будет ну и места для этого соответственно.

уже пару лет пользуюсь подобной, только прутья-разрыхлители не стал варить, а то тяжелая, перекопаешь пару соток, и каждый кг чувствуешь. а в общем, на много легче чем лопатой копать.

С такой лопатой в качалку ходить не нужно))

Ну эта лопата типа два в одном)))) и грядки перекопать и подкачаться

Ну я так и понял)))

Кстати было бы полезно видеть видео с полевых испытаний!

Как подсохнет, так сразу

Прошлой весной такую сварил.С размерами все проще простого-зашёл в магазин сфотографировал и померил.

Имхо — штыри которые должны входить в землю, должны быть гладкими! А так тяжеловато их втыкать, нога быстро устанет!

это точно, испытания показали что нужно гладкие, буду устранять

Работает она? или очередной маркетинговый ход расчитанный на пенсионеров! Просто прикупил себе зимой такую — теперь думаю будет работать или по старому лопаткой…

Копал такой, ерунда это все.

вы изобрели и изготовили классную конструкцию. ваш возраст ещё позволяет резвиться на земляных работах. но как бы ни была хороша идея я позволю себе выйти за рамки вашей темы и предложить к НЕДАЛЁКОМУ будущему приобрести таки мотоблок. уверен что вы об этом думали но не уверен что вы знаете все его прелести . а это вспашка или что лучше фрезеровка земли в любое и короткое время.это и быстрая посадка картошки и всего где нужны борозды. это мгновенное окучивание картошки (у нас на 10 сотках вместо трёх дней 15 минут). это так же выкопка картошки что особенно радует — тяжелейший труд лопатой . это поездка на природу а оттуда уже с дровишками. это здоровый досуг. и невероятно нравится детям. и помощь в стройке. гораздо проще таскать щебень песок цемент и всякое мотоблоком чем машиной! подумайте! прошу прощение за предложение не по теме. хотя здоровье лучше таки беречь с молоду. а если и соседям помогать то цена уже не так страшна! и чувствуешь себя хозяином земли а не рабом и с радикулитом.

вы сравнили затраты 1500 и 50000!

а если помогать соседям то даже выгодно будет. я когда спину угробил то на массажи и лекарства выложил пару мотоблоков.

а с мотоблоком не угробил бы? 🙂 я 10 лет отпахал мотоблоком и с высоты своего опыта скажу, что разница между мотоблоком и лопатой в том, что при лопате упахивается вся семья, а с мотоблоком только папа 🙂 ну и сын, если помогает… но мне мотоблоком тоже нравится. быстрее значительно все-таки.

та в настройках есть нюансы. мой младший сын с 14 лет меня не подпускает — так ему нравится и не тяжело. особенно когда мы купили и поставили по краям фрез круглые диски. сразу перестал рыскать по сторонам. у нас средний мотоблок дизельный без активной фрезы. зато не тяжёлый и поворотливый.

у меня 8ми сильный был, так он проволоку 8ку наматывал на фрезы не замечая, одних сошников только 3 штуки сделали пока не подобрали нужный — гнул как за здрасте… в итоге из стали 10ки сошник был :-)… а если 4ре фрезы ставить, то он неповоротливым становился. так и пахали… но мне тоже нравилось несмотря на то что тяжеловато было…

а с мотоблоком не угробил бы? 🙂 я 10 лет отпахал мотоблоком и с высоты своего опыта скажу, что разница между мотоблоком и лопатой в том, что при лопате упахивается вся семья, а с мотоблоком только папа 🙂 ну и сын, если помогает… но мне мотоблоком тоже нравится. быстрее значительно все-таки.

Если настроить правильно все, то упахиваться папа не должен. Мотоблок с настроенной навеской должен идти сам. При фрезеровании в первый год сорвал спину и понял, что делал все не правильно, пытался силой его держать, толкать, выдергивать из земли. Уже с сорваной спиной понял, что можно было и не поднимать его. Разобрался, что фрезы стояли не симметрично, что давало сильные толчки из стороны в сторону и натирало мозоли. Сейчас даю 7-летнему сыну подержать ручки, во время фрезеровки, и он справляется.

все верно, сошник для того и нужен, чтобы регулировать усилие… у нас упахивание было из-за того, что одному вспахивать надо было по 20 соток, тут при любом усилии упахаешься… зато за день все вспахано, а не за неделю как раньше

ну да, объемы то не сопоставимые с ручным трудом

вы изобрели и изготовили классную конструкцию. ваш возраст ещё позволяет резвиться на земляных работах. но как бы ни была хороша идея я позволю себе выйти за рамки вашей темы и предложить к НЕДАЛЁКОМУ будущему приобрести таки мотоблок. уверен что вы об этом думали но не уверен что вы знаете все его прелести . а это вспашка или что лучше фрезеровка земли в любое и короткое время.это и быстрая посадка картошки и всего где нужны борозды. это мгновенное окучивание картошки (у нас на 10 сотках вместо трёх дней 15 минут). это так же выкопка картошки что особенно радует — тяжелейший труд лопатой . это поездка на природу а оттуда уже с дровишками. это здоровый досуг. и невероятно нравится детям. и помощь в стройке. гораздо проще таскать щебень песок цемент и всякое мотоблоком чем машиной! подумайте! прошу прощение за предложение не по теме. хотя здоровье лучше таки беречь с молоду. а если и соседям помогать то цена уже не так страшна! и чувствуешь себя хозяином земли а не рабом и с радикулитом.

Не спорю, мотоблок вещь ))) знаю его прелести, но пока позволить его не могу

еслиб не сварка и балгарочка одного товарищи?! то думаю копалбы ты простой лопатой, а так зачет!

Чудо лопата своими руками: чертежи и видео изготовления приспособления

Чудо-лопата для копки земли в последнее время стала привычным инструментом на приусадебном или дачном участке. При этом некоторые устройства вполне ощутимо потеснили в домохозяйствах всем привычные заступы.

Связана такая популярность с тем, что чудо-лопата позволяет при значительном снижении нагрузки на садовода или огородника в процессе обработки земли одновременно ускорить этот процесс в 2-3раза.

Основные элементы конструкции

С технической точки зрения данные устройства сочетают в себе рыхлитель и вилы. Большинство конструкций при этом имеют в своём составе следующие элементы:

  • вилы для копки и рыхления;
  • упоры (передний и задний);
  • крепление черенка;
  • полозья;
  • черенок

Если описывать принцип работы этого механизма, то в общих чертах он будет состоять в следующем: классические вилы, установленные на задний упор при помощи ручной силы, передаваемой от человека к вилам посредствам черенка, рыхлят землю. При этом вторые зубья вил, размещённые напротив и входящие с ними в замок, в процессе рыхления разбивают комья земли на мелкие части. В результате она не только перекапывается, но и рыхлится.

На рыхлитель смонтирован передний упор, обеспечивающий всему механизму устойчивость. Со стороны чудо-лопата в работе похожа на ножницы, разрезающие и дробящие груды земли, а также одновременно превращающие их в практически незаметные комочки, которые на лёгких почвах не нужно даже разравнивать садовыми граблями.

Подобный инструмент значительно облегчает процесс перекопки больших участков земли, при этом данный процесс ускоряется в несколько раз. Освоив инструмент, вы вполне сможете с его помощью самостоятельно обрабатывать до 20 соток земли. В том же случае, когда на участке используется несколько чудо-лопат, вполне можно осилить и целый гектар.

Плюсы и минусы чудо-лопат

Универсальный садовый рыхлитель, известный также как чудо-лопата, имеет как положительные, так и отрицательные качества. Их все необходимо тщательно изучить перед тем, как отправляться в магазин за покупкой. Так, например, к достоинствам данного устройства относят:

  • возможность работать на земельном участке с резко сниженной физической нагрузкой;
  • значительное увеличение скорости перекопки земли за счёт использования широких вил;
  • простота эксплуатации;
  • возможность перекапывать все типы грунтов;
  • высокая надёжность рыхлителя и его долговечность.

К недостаткам же чудо-лопат можно отнести:

  • весьма солидный вес в 80 кг необходимый для эффективной работы;
  • сложности с ремонтом;
  • невозможность производить фигурную копку;
  • отсутствие физической возможности для рытья ям.

Несмотря на наличие описанных недостатков, данный садовый инструмент отлично подходит к производству пахотных работ на участках всех типов. При этом чудо-лопаты могут быть использованы как для рыхления земли, так и для перекопки её перед посадкой овощных культур. К примеру, устройства с вилами, прокапывающими грунт на 15-25 см, могут быть использованы для подготовки почвы при посадке:

  • кукурузы;
  • картофеля;
  • капусты и иных огородных культур.

Такие растения, как перец, огурцы и помидоры высаживают в грунт саженцами, а не семенами, для них лунки выполняют вручную с помощью обычной лопаты. А вот в саду чудо-лопата практически бесполезна, так как она не позволяет обкопать кустарники и деревья, вырыть яму или же подготовить лунки для посадки. В этом случае все работы придётся выполнять классической сальдовой лопатой.

Стоит также отметить ещё одно обстоятельство, касающееся эффективности работы описываемого рыхлителя. Дело в том, что имеет смысл выполнять работы только в том случае, когда площадь обрабатываемого участка составляет не менее 0,5 сотки. Если она меньше, лучше землю вскопать обыкновенной лопатой, так как сделаете вы это быстрее.

Разновидности универсальных рыхлителей

Как описано выше, чудо-лопаты имеют очень простую конструкцию, поэтому на сегодня в продаже производители предлагают потребителям огромное количество их разновидностей, позволяющих изменять глубину рыхления и имеющих в своей конструкции дополнительные функциональные элементы. Кроме того, многие производители данных устройств не препятствуют распространению информации о том, как сделать чудо-лопату своими руками, поэтому в продаже вы можете обнаружить и самодельные устройства.

Что же касается рыхлителей, выпускаемых промышленным способом, то на сегодня из них наиболее распространены следующие виды этих чудо конструкций:

Классический рыхлитель является, как правило, самодельным, и включает в конструкцию задний упор и основные вилы. Такая конструкция позволяет резко снизить нагрузку на организм, а скорость и производительность — увеличить. Однако при этом комья земли не разбиваются, и это приходится делать с помощью садовых грабель. При этом данный тип инструмента можно использовать только для перекопки черноземов, которые регулярно проходят обработку.

Так как подобная конструкция была далеко несовершенна, изобретатели постоянно её улучшали, в результате чего на свет появились рыхлители «Пахарь» и «Крот». Так, чудо-лопата «Пахарь» имеет штык длиной в 10-15 см, что позволяет с лёгкостью рыхлить грунт любого типа. При этом отличительной его особенностью является эффективная работа при весе работника более 60 кг. Напомним, что классическая чудо-лопата может работать при весе работника в 80 кг.

Что же касается рыхлителя «Крот», то его вилы имеют длину в 25 см, и он предназначен для глубокой копки. При этом высаживать огородные культуры в этом случае необходимо сразу же после перекопки участка. Стоит также отметить, что данной чудо-лопатой копать землю достаточно тяжело, особенно, если она спрессована или же представляет собой глинозём.

Производители также выпускают и универсальные лопаты без названия. Они предназначены для перекопки грунта на глубину 15-20 см, в том случае, если глубина промерзания почвы в регионе не превышает 5-10 см, а он сам представляет собой чернозём. Если же условия культивирования огородных растений в регионе более суровые, такие устройства можно использовать только для декоративной копки.

Самостоятельное изготовление чудо лопаты

Иногда изготовленные на заводе рыхлители не подходят по каким-либо причинам огородникам, кроме того, они имеют достаточно серьёзную цену. В связи этим многие домохозяева предпочитают изготавливать их самостоятельно. Так, если вам понадобилась чудо-лопата, изготовленная своими руками, её чертежи, размеры, а также видео самого процесса изготовления вы легко найдёте в интернете.

Разобравшись, как сделать чудо-лопату своими руками, и найдя её чертежи, вы можете приступать к подбору инструментов и материалов, необходимых для выполнения данного вида работ. Обычно для сборки универсального рыхлителя требуются:

  • переносной сварочный аппарат;
  • металлическая квадратная труба;
  • металлическая арматура;
  • точильный станок.

Перед тем как вы начнёте изготавливать такое изделие, как чудо-лопата, своими руками, вам следует изучить чертежи и размеры этого устройства. Основными параметрами при этом будут глубина и ширина, которые зависят напрямую от глубины промерзания грунта в месте расположения участка, а также целей использования чудо-лопаты. Так, такой рыхлитель используют либо для осуществления рытья, либо для рыхления почвы. Если вы собираетесь, только рыхлить грунт, вам будет вполне достаточно глубины в 10 см.

Когда же вам нужна рытвина, в которую будут сразу же высаживаться овощные культуры, необходимо будет собирать рыхлитель таким образом, чтобы он мог обеспечить глубину копки на 5 см больше глубины промерзания грунта. Если чудо-лопата собирается своими руками, чертежи её должны отражать названное обстоятельство.

Что же касается такого параметра, как ширина вил, то он полностью зависит от ваших предпочтений и физических возможностей. При этом оптимальной считается ширина до 50 см. Если у вас имеется возможность поднимать большие массы земли, вы вполне сможете изготовить рыхлитель под себя, используя для этого материалы, найдя чертежи и видео изготовления чудо-лопаты своими руками на специализированных сайтах, посвященных изготовлению инструмента своими руками.

Этапы изготовления инструмента

Что касается схемы сборки чудо-лопаты, то она следующая:

  • заранее заготовленные металлические прутья обрезают по длине и из них изготавливают штыки, которые потом затачивают;
  • отрезают несущую планку из квадратной трубы;
  • из металлической трубы изготавливается основание черенка;
  • из такой же трубы изготавливается упорная планка, она выгибается дугой и прикрепляется к несущей планке;
  • производится сварка всех составных частей чудо-лопаты между собой.

Это классический вариант чудо-лопаты. Для того чтобы она могла ещё и разбивать комья земли, необходимо будет дополнительно смонтировать рыхлитель. Он сваривается по той же схеме, что и основные вилы и крепится на подвижный механизм, для того чтобы иметь возможность перекапывать участки с уклоном, а также для более качественного разбивания мелких комьев земли.

Завершается процесс изготовления чудо-лопаты её покраской, а также подбором подходящего для неё черенка. При этом иногда, когда устройство получается слишком габаритным, на него вместо черенка наваривают 2 металлические трубы, которые соединяют поперчиной, образующей 2 ручки для облегчения работы с данным инструментом.

Чертеж чудо-лопаты и подробная инструкция по ее изготовлению

Вам не нравится копать палисадник? Вы просто никогда не держали в руках по-настоящему классный садовый инструмент! Как достичь максимальной эффективности, работая в саду, и при этом прикладывать минимум физической силы? Чертеж чудо-лопаты и подробные инструкции по ее изготовлению из подручных материалов вам в этом помогут!

Заготавливаем материалы для изготовления чудо-лопаты

Фирменный инструмент, купить который вы можете в строительном магазине, состоит из рамки, противорежущего элемента, рабочей основы из 8-9 прутьев, напоминающих вилы, 2 опорных стоек и держателя под черенок. Аналогичную конструкцию мы сейчас изготовим собственными руками. А на сэкономленные деньги мы сможем накупить семян для посева по всему огороду, включая соседские участки, так как данное приспособление стоит в магазине не малых денег.

Начнем с рамки. Ее можно сварить при помощи сварочного инвертора из металлического квадрата с сечением 25х25 мм. Для этого нужно сделать всего 4 сварочные швы и 3 реза болгаркой. Отмеряем по 60 сантиметров и отрезаем 4 куска квадратного профиля. Потом еще 1 отрезаем с сечением 20х20 мм – он будет у нас в роли средней перемычки в рамке, на которую будут крепиться противорежущие элементы. Если вы не хотите тратить много время на изготовление такой нелепой конструкции, можно просто взять раму от детской коляски или разобрать ненужные сани. Габариты у них будут немного больше – ничего страшного, их можно компенсировать количеством зубьев на рабочей поверхности и уменьшить усилие на черенок.

Теперь приступаем к выбору самих вил, которыми вы будете разрыхлять землю. Они должны быть прочные, как коммунистическая идея, иначе при малейшем усилии будут загибаться. Сталь обязательно каленная, штыки прямые, изгибы делать нежелательно. Для такой роли идеально подойдет рыбацкая острога, которая есть у каждого уважающего себя браконьера. Здесь можно и природе помочь, выменяв рыболовную снасть на что-то полезное в хозяйстве, и себе, так как лучшего инструмента нам не найти. Можно еще изготовить ее на заказ у токаря, но обойдется намного дороже. Самый крайний случай – установить обычные вилы. Но результат при этом значительно пострадает, ведь сталь очень мягкая.

К выбору противорежущего инструмента стоит подойти тоже серьезно. Здесь можно использовать и обычную сталь, так как роль этого узла – разбивать комки, которые будут выковыриваться «активной» частью инструмента. Ширина – около 50 сантиметров, частота зубьев – через 5-6 см. Идеальный вариант – скребок для чистки грядок с нержавейки, который раньше использовался. Его можно найти почти у каждого пенсионера, который любит хранить артефакты у себя в сарае. Предложите поменяться с вами на новые, красивые, современные и «качественные» вилы отечественного производства – большинство сразу же согласиться. И вам хорошо, и людям помогли. Дальше отламываем от них держатель вместе с черенком, если не выходит – отпиливаем болгаркой. «Кассету» с зубьями забираем на лопату-рыхлитель.

Держатель под черенок найти еще проще – доламываем любой ненужный инструмент или ищем трубу диаметров 30-40 мм и длинной 15 сантиметров. Теперь осталось сделать рычажный механизм. Для него необходимо колесо от старой советской машинки (благо таких полно на металлоломе и в селах), отбиваем пластик, остается П-образное крепление. Таких креплений нам надо 2.

Пошаговая инструкция по сборке

Изготовление чудо-лопаты дело очень интересное и ответственное, так как от качества вашей сборки будет зависеть усилие, которое необходимо будет оказывать при работе с инструментом. Придерживайтесь инструкции, чтобы ваше творение радовало вас еще не один год.

Первым делом собираем ее в кучу. Если у нас будет квадратный профиль, тогда можно обойтись без усилений, просто свариваем его. В случае, если вы взяли на «вооружение» коляску, тогда нужно будет в углах сделать косые распорки из металлической полосы или квадратной профилированной трубы. Достаточно будет установить 8-10 сантиметровые вставки, чтобы они распределяли давление, оказываемое на рамку при копании.

Здесь нам понадобится П-образное крепление от колес стиральной машинки. Привариваем его вверх «тормашками» к рамке, сверлим элект рической дрелью в боковинах ровно по центру отверстие на 8 мм, можно 10 мм, чтобы наша супер лопата была прочной. Точно такое же крепление увариваем к держателю черенка, снова сверлим отверстия на 10 мм напротив. Теперь подводим 2 крепления так, чтобы 4 отверстия были в один ряд, забиваем ось на 10 мм внутрь. У нас получится рычажный механизм с усилием примерно ½. Этого будет вполне достаточно для работы в палисаднике и на огороде даже при плотной сухой почве. Можно дополнительно усилить боковины пластиной металла, но это лишнее – в большинстве случаев с лихвой хватает такого крепления.

Схема чудо-лопаты подразумевает использование косых противорежущих, направленных под углом 45 0 к земле. Такая схема позволяет значительно уменьшить усилие при разбивании комков земли. Можно установить их горизонтально, но при сильно плотной почве они могут загибаться вверх, поэтому экспериментировать ради красивого внешнего вида инструмента не стоит.

Актуальность ее нахождения на инструменте вообще стоит подставить под сомнение, так как ее основная роль – выравнивание глубины рыхления, что можно сделать легко «на глаз». Но, коль нам нужна качественная чудо лопата своими руками, чертежи менять здесь не будем. Привариваем Т-образное крепление посредине рамки сзади – ограничитель готов.

Сильно заморачивать голову не стоит над этой операцией. Покупаем самый простой сосновый черенок и надеемся, что он не прикажет долго жить. Сломался – покупаем новый и снова работаем. Можно попробовать купить дубовый черенок или из лиственницы без сучков, но его цена в 10 раз дороже, а вот прочность – уж как повезет.

Теперь у нас почти сделана лопата для ленивых своими руками. Осталось только окрасить ее в опрятный цвет, чтобы от нового инструмента ее отличали только оригинальные детали.

Альтернативные чертежи или «чем можно заменить»

Выше мы описали чертеж рыхлителя, но существуют еще очень практичные модели именно лопат, которыми можно существенно упростить работу на грядке. Особенно актуальным такой инструмент будет при сборе урожая, где нужно именно перевернуть почву, а не разрыхлить ее.

Если вам надо именно такая чудо-лопата, чертежи и размеры ее будут существенно отличаться. Во-первых, рабочая область будет представлять собой металлическую плоскость, а не остроконечные сегменты для рыхления. Противорежущие снимаются. Остается лишь сам механизм уменьшения усилия на переворачивание земельного кома. То есть, ее преимущество будет только в отсутствии напряжения спины – подъем земли осуществляется за счет натягивания черенка лопаты.

Рычаг необходимо сделать на высоте 45-50 сантиметров от земли – это оптимальное соотношение высоты подъема и затраченного на это усилия. Некоторые модели изготавливаются с очень высоким рычагом, тогда усилие необходимо будет больше на подъем, зато сам совок поднимается на большую высоту – очень удобно при строительстве (рыть траншеи).

Еще одна очень популярна конструкция чудо-лопаты – инструмент с треугольной опорой. Ее суть заключается в том, чтобы существенно уменьшить усилие именно при выкапывании земляного кома. Последующая его транспортировка осуществляется с использованием спинных мышц, что не удовлетворит требованиям многих строителей. Отлично подойдет такая конструкция для работ в слишком твердой почве, где необходимо оказывать очень большое давление именно в процессе подрывания кома.

Чудо-лопата своими руками – секреты опытных садоводов

Необходимые инструменты

Вскопать участок в несколько соток – задача не из легких, покупка мотоблока оправдывает себя при наличии надела земли минимум в полгектара, и чудо-лопата, своими руками сделанная из металла или пластика, для многих становится лучшим решением.

Что же это за чудо-лопата, чертеж которой так популярен?

Уже давно известно, что рыхление почвы гораздо благоприятнее сказывается на ее состоянии, нежели ее вскапывание. Кроме того, работа заступом требует большой выносливости, а зачастую и силы, и времени отнимает немало. Каждое движение при обработке земли связано с нагрузкой – воткнуть плоскость штыка лопаты в землю, нажать ногой на специальную подножку, нажать на рукоятку, как на рычаг, поднять большой ком земли и откинуть в сторону. Ничего из последовательности этапов нехитрой техники не забыто? Если даже и упущено что-то, то суть передана верно. Однако для работ с твердым грунтом уже давно используются специальные копальные вилы, выполненные из закаленной стали. Именно этот садовый инвентарь стал сегодня частью чудо-лопаты.

Кто придумал этот инструмент, доподлинно неизвестно, есть мнение, что впервые его разработали в Екатеринбурге, но проверить достоверность информации довольно сложно. Поэтому просто рассмотрим конструкцию выпускаемых промышленностью приспособлений. Как уже было сказано, за основу идеи были приняты вилы, однако не обычные двух- или трезубые, а гораздо более широкие, от 35 сантиметров. При шаге между рабочими стержнями около 5 сантиметров это составляет целых 7 зубьев, длина которых – четверть метра. Но, разумеется, это не вся чудо-лопата, чертеж представлен обычно схемой, более сложной, чем просто вилы.

Основные узлы рыхлителя

Давайте по порядку. В большинстве моделей вилы закреплены подвижно на выдвинутой вперед горизонтально ориентированной раме с поперечным упором в задней части (иногда раму заменяют слегка изогнутые кверху салазки). Между зубьями пропущены встречно направленные стержни, несколько более короткие, этакий аналог грабель. Рукояток у инструмента может быть две, но чаще всего это обычный черенок, как у лопаты или тех же вил. При этом далеко не всегда удобно использовать деревянную рукоять, поскольку такой рычаг может сломаться, если зубья зацепятся за корни. В качестве черенка можно использовать металлическую трубу, например, из алюминия.

Если деревянная рукоять ломается в гнезде садового инвентаря у основания, извлечь обломок довольно сложно, и лучше всего попробовать высверлить его с помощью дрели.

Встречаются и упрощенные модели. Они состоят только из рамы, которая попутно является и упором, поскольку располагается позади рабочей части. Зубья зафиксированы непосредственно к передней штанге, на концах которой имеются крепежи для двух рукояток. Именно данный тип чудо-лопаты наиболее часто изготавливается в домашних мастерских на загородных участках рачительными хозяевами. В качестве материала может использоваться обычная труба диаметром 20 сантиметров, металлическая или пластиковая. Последний вариант несколько менее прочен, но зато более прост в изготовлении.

Выясняем, как работает чудо-лопата, без видео

Выше мы описывали процесс работы обычным заступом, теперь самое время пролить свет на то, как именно следует управляться с рассматриваемым рыхлителем. Итак, стандартная фабричная версия с рамой устанавливается на землю у края участка, который необходимо обработать. Слегка приподнимаем инструмент за рукоять и направляем вилы в грунт. Далее нажимаем ногой на раму (действие, не требующее особых усилий). Зубья легко проникают в грунт на всю длину, теперь только остается нажать на рукоятки, чтобы стержни рабочей части рассекли почву, взрыхляя ее и приподнимая отдельные пласты. Вот тут как раз и необходимы встречные зубья. Назначение данной детали – разбивка поднимаемых вилами комьев земли.

Разобраться, как работает чудо-лопата собственного производства, можно без видео, поскольку здесь все проще. Во-первых, благодаря более тесному расположению зубцов на раме рабочая часть не поднимает крупных комков грунта, разбивая их в процессе движения. Во-вторых, в фабричных моделях шарнир движущейся части иногда забивается землей, из-за чего начинает хуже поворачиваться, а деревянные рукоятки, вставляющиеся в специальные гнезда, нередко ломаются. В самодельном же приспособлении детали соединены жестко, и потому поломки и заедания исключены. Есть вероятность деформации швов сварки или пайки, а также поломки пластиковых частей при наличии таковых, но подобное может произойти только по истечении солидного срока службы инструмента.

Читать еще:  Дробилка для зерна своими руками чертежи
Ссылка на основную публикацию
Adblock
detector
×
×
