Диоды Шоттки — устройство, виды, характеристики и использование

Диоды Шоттки или более точно — диоды с барьером Шоттки — это полупроводниковые приборы, выполненные на базе контакта металл-полупроводник, в то время как в обычных диодах используется полупроводниковый p-n-переход.

Диод Шоттки обязан своим названием и появлением в электронике немецкому физику изобретателю Вальтеру Шоттки, который в 1938 году, изучая только что открытый барьерный эффект, подтвердил выдвинутую ранее теорию, согласно которой хоть эмиссии электронов из металла и препятствует потенциальный барьер, но по мере увеличения прикладываемого внешнего электрического поля этот барьер будет снижаться. Вальтер Шоттки открыл этот эффект, который затем и назвали эффектом Шоттки, в честь ученого.

Исследуя контакт металла и полупроводника можно видеть, что если вблизи поверхности полупроводника имеется область обедненная основными носителями заряда, то в области контакта этого полупроводника с металлом со стороны полупроводника образуется область пространственного заряда ионизированных акцепторов и доноров, при этом реализуется блокирующий контакт — тот самый барьер Шоттки. В каких условиях возникает этот барьер? Ток термоэлектронной эмиссии с поверхности твердого тела определяет уравнение Ричардсона:

Создадим условия, когда при контакте полупроводника, например n-типа, с металлом термодинамическая работа выхода электронов из металла была бы больше, чем термодинамическая работа выхода электронов из полупроводника. В таких условиях, в соответствии с уравнением Ричардсона, ток термоэлектронной эмиссии с поверхности полупроводника окажется больше, чем ток термоэлектронной эмиссии с поверхности металла:

В начальный момент времени, при контакте названных материалов, ток от полупроводника в металл превысит обратный ток (из металла в полупроводник), в результате чего в приповерхностных областях как полупроводника, так и металла — станут накапливаться объемные заряды — положительные в полупроводнике и отрицательные — в металле. В контактной области возникнет электрическое поле, образованное этими зарядами, и будет иметь место изгиб энергетических зон.

Под действием поля термодинамическая работа выхода для полупроводника возрастет, и возрастание будет происходить до тех пор, пока в контактной области не уравняются термодинамические работы выхода, и соответствующие им токи термоэлектронной эмиссии применительно к поверхности.

Картина перехода к равновесному состоянию с формированием потенциального барьера для полупроводника p-типа и металла аналогична рассмотренному примеру с полупроводником n-типа и металла. Роль внешнего напряжения — регулировка высоты потенциального барьера и напряженности электрического поля в области пространственного заряда полупроводника.

На рисунке выше представлены зонные диаграммы различных этапов формирования барьера Шоттки. В условиях равновесия в области контакта токи термоэлектронной эмиссии выравнялись, вследствие эффекта поля возник потенциальный барьер, высота которого равна разности термодинамических работ выхода: φк = ФМе — Фп/п.

Очевидно, вольт-амперная характеристика для барьера Шоттки получается несимметричной. В прямом направлении ток растет по экспоненте вместе с ростом прикладываемого напряжения. В обратном направлении ток не зависит от напряжения. В обоих случаях ток обусловлен электронами в качестве основных носителей заряда.

Диоды Шоттки поэтому отличаются быстродействием, ведь в них исключены диффузные и рекомбинационные процессы, требующие дополнительного времени. С изменением числа носителей и связана зависимость тока от напряжения, ибо в процессе переноса заряда участвуют эти носители. Внешнее напряжение меняет число электронов, способных перейти с одной стороны барьера Шоттки на другую его сторону.

Вследствие технологии изготовления и на основе описанного принципа действия, — диоды Шоттки имеют малое падение напряжения в прямом направлении, значительно меньшее чем у традиционных p-n-диодов.

Здесь даже малый начальный ток через контактную область приводит к выделению тепла, которое затем способствует появлению дополнительных носителей тока. При этом отсутствует инжекция неосновных носителей заряда.

У диодов Шоттки поэтому отсутствует диффузная емкость, поскольку нет неосновных носителей, и как следствие — быстродействие достаточно высокое по сравнению с полупроводниковыми диодами. Получается подобие резкого несимметричного p-n-перехода.

Таким образом, прежде всего диоды Шоттки — это СВЧ-диоды различного назначения: детекторные, смесительные, лавинно-пролетные, параметрические, импульсные, умножительные. Диоды Шоттки можно применять в качестве приемников излучения, тензодатчиков, детекторов ядерного излучения, модуляторов света, и наконец — выпрямителей высокочастотного тока.

Обозначение диода Шоттки на схемах

Диоды Шоттки сегодня

На сегодняшний день диоды Шоттки распространены весьма широко в электронных устройствах. На схемах они изображаются по иному, чем обычные диоды. Часто можно встретить сдвоенные выпрямительные диоды Шоттки, выполненные в трехвыводном корпусе свойственном силовым ключам. Такие сдвоенные конструкции содержат внутри два диода Шоттки, объединенные катодами или анодами, чаще — катодами.

Диоды в сборке имеют очень близкие параметры, поскольку каждая такая сборка изготавливается единым технологическим циклом, и в итоге их рабочий температурный режим одинаков, соответственно выше и надежность. Прямое падение напряжения 0,2 — 0,4 вольта наряду с высоким быстродействием (единицы наносекунд) — несомненные преимущества диодов Шоттки перед p-n-собратьями.

Особенность барьера Шоттки в диодах, применительно к малому падению напряжения, проявляется при приложенных напряжениях до 60 вольт, хотя быстродействие остается непоколебимым. Сегодня диоды Шоттки типа 25CTQ045 (на напряжение до 45 вольт, на ток до 30 ампер для каждого из пары диодов в сборке) можно встретить во многих импульсных источниках питания, где они служат в качестве силовых выпрямителей для токов частотой до нескольких сотен килогерц.

Нельзя не затронуть тему недостатков диодов Шоттки, они конечно есть, и их два. Во-первых, кратковременное превышение критического напряжения мгновенно выведет диод из строя. Во-вторых, температура сильно влияет на максимальный обратный ток. При очень высокой температуре перехода диод просто пробьет даже при работе под номинальным напряжением.

Ни один радиолюбитель не обходится без диодов Шоттки в своей практике. Здесь можно отметить наиболее популярные диоды: 1N5817, 1N5818, 1N5819, 1N5822, SK12, SK13, SK14. Эти диоды есть как в выводном исполнении, так и в SMD. Главное, за что радиолюбители их так ценят — высокое быстродействие и малое падение напряжения на переходе — максимум 0,55 вольт — при невысокой цене данных компонентов.

Редкая печатная плата обходится без диодов Шоттки в том или ином назначении. Где-то диод Шоттки служит в качестве маломощного выпрямителя для цепи обратной связи, где-то — в качестве стабилизатора напряжения на уровне 0,3 — 0,4 вольт, а где-то является детектором.

В приведенной таблице вы можете видеть параметры наиболее распространенных сегодня маломощных диодов Шоттки.

Сообщества › Светодиодный Тюнинг › Блог › Подключение диодов шоттки 1N5822 40В 3А/80А

Задача: понизить напряжение с 5.3в до 4.3-4.5в

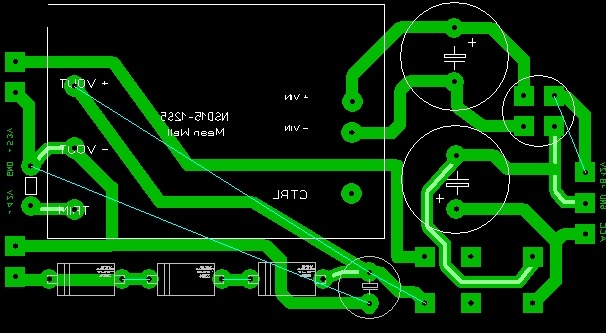

Собственно, сделал схему, сделал печатку, спаял всё.

Купил диоды 3 штуки, по параметрам должны понижать примерно на

подключил фигня вышла.мерил тестером:

На входе перед диодами 5.3В, на выходе или хрень какая-то типа 1.9в или меньше.
перевернул диоды получил 5.3в …

не кидайте тапками, я не паяльщик)

схема моя вот такая:

Где я накосячил?

UDP. Не нужно предлагать собрать всё на ЛМ и прочих стабилизаторах, я прошу помощи именно в этой схеме именно с этими деталями, что на схеме.

Смотрите также

Комментарии 56

Зачем вам развязка от массы ?
Ставьте линейный стабилизатор и не заморачивайтесь. Для планшета с головой хватит.

))) поставьте переменный резюк и настройте на нужное напряжение при нагрузке. Просыпается от датчика Холла?

реле включения я бы поставил на вход схемы, хоть какая но экономия.

что бы планшет выключился? ))

что бы без планшета не пахал преобразователь

планшету нужно постоянно выдавать 4.3в. у него удалена батарейка, а реле нужно что бы только отключить хаб, когда нет ACC

ну хаб можно и на прямую запитать с АСС не такие тут и большие токи, что б это стало проблемой. либо сразу поставить реле с запасом и сделать силовую цепь включающуюся через это реле, ну а раз без АКБ тогда и на постоянку.
просто через реле вы отключаете выход схемы, сама она при этом остаётся включена и потребляет электричество.

не смущает что на ACC =12v а хаб работает на 5v? Выход отключаю только на Хаб… т.е. 5.3в. а 4.3в постоянно питает планшет, что бы он при каждом запуске машины не грузился… а просто проснулся.

Разделение на 2 выхода по 5в и 4в нужны и для самого планшета, 4в он питается как будто у него есть батарейка, а 5в он включается подавая их на УСБ разъём. Реле и кондер стоять ещё и для того что бы планшет не передергивало во время запуска двигателя. ACC здесь выполнет роль только замыкания реле, т.к. во время запуска на ACC нет напряжения.

NSD в простое потребляет 50мА.
была мысль поставить реле времени и реле напряжения.

для таких малых токов, лучше использовать транзисторы, а утечки по чуть чуть там и сям — потом искать почему села АКБ, не очень правильное решение.
но а решение для сна, я ставил акб от ИБП через диод, питался только комп от него, новый хозяин старой машины долго соображал, зачем под капотом второй АКБ.

Читать еще: Rz20 что это на чертеже

от 50ма аккум долго сажаться будет…

ну по физике у меня когда точтото было было. насколько я понял идет плюс 5,3.>включатль > три диода и должно получится 4.7 вольта. может тогда поставить резистор и светодиод. 0.7 вольта сила тока закон ома переcчитать.

Ну ты чувак конечно выдал! Такой банальный вопрос здесь поднимать. Тебе форума пккар мало? там это все разжевано донельзя))

там отвечают через год… ))

А ты проверь есть наводки при прослушивании через наушники вместо АУХа а то может сам кабель поменять стоит.
Я себе делал межблок из витой пары экранированой. Если сравнивать с китайскими тюльпанами. Небо и земля. и места в четыре раза меньше занимает. Зачем я вообще эти тюльпаны покупал. такое Г.

А зачем тебе вообще гальваническая развязка при питании от бортсети автомобиля ?
Гальваническая развязка(трансформатор например) это ес ли бы ты его от розетки включал. То есть опасное для жизни 220 остается на первичке трансформатора а на вторичке генерируется неопасное «сколькотебенадо». Таким образом взяв в руки планштет и сев на батарею(или в ванну) тебя не ударит током.

А в обыкновенной машине нет такого напряжения. и гальванически развязывать нет необходимости. А вот стабилизировать и защитить от выбросов и скачков, это другое дело.
Так что возможно есть пути попроще. Например radiokot.ru/circuit/power/converter/11/
Можно конечно и кренку или LM317 но это линейники, там нагрев и тд.

поддерживаю, ну нагрев не велик, радиатор в помощь и еси есть желание можно и кулер подсобрать и мало того, можно 2е 317 использовать в паралель, мощей добавится.

дело не в нагреве, а в наводках когда общая земля у планшета и машины.

Это сильно сказывается при прослушивании музыки через планшет.

что бы не было наводок в колонки при подачи питания на планшет.
Из планшета ещё идет AUX в штатную магнитолу. Нужно отцепить землю машины от земли планшета.

к слову сказать сейчас планшет работает через стабилизатор ЛМ и наводки страшные при повышении потребления тока планшетом. … подключал NSD ради эксперимента, наводки как бабка отшептала.

Диод Шоттки — характеристики и принцип работы

Очень часто в электротехнике или различных схемах электрических цепей встречается такое понятие, как диод Шоттки. Прежде всего, это специальный диод-полупроводник, имеющий при прямом включении маленькое падение напряжения,и состоящий из полупроводника и металла. Свое название получил в честь изобретателя из Германии Вальтера Шоттки, который изобрел этот электронный элемент.

Допустимое обратное напряжение в электронном элементе в промышленных целях ограничено 250 вольтами. На практике применяется в основном в низковольтных цепях, чтобы предотвратить течение тока в обратную сторону. По своей мощности разделяются на несколько групп: маломощные, среднемощные и мощные.

Само устройство состоит из металла — полупроводника, пассивации стеклом, защитного кольца и металла. Когда по цепи начинает идти электрический ток, то на защитном кольце и по всей области барьера-полупроводника будут скапливаться положительные и отрицательные заряды, но в разных частях корпуса, при котором будет возникать электрическое поле и выделяется тепло, что является большим плюсом для некоторых опытов в физике.

Отличие от других полупроводников

Этот электронный элемент отличается от других тем, что в нем в качестве преграды используется металл — полупроводник, который имеет одностороннюю электропроводимость, и обладающий многими другими отличительными свойствами. Такими металлами-полупроводниками могут быть арсенид галлий, золото, карбид кремния, вольфрам, германий, палладий, платина и так далее.

От выбранного металла будет зависеть и вся работа электронного элемента Шоттки. Особенно часто используют кремний, потому что он надежнее других, хорошо работает на больших мощностях. Также чаще других металлов используют полупроводник на основе арсенида галлия (GaAs) — химическое соединение мышьяка и галлия, реже — на основе германия (Ge). Технология изготовления этих электронных элементов очень проста, поэтому он и является самым дешевым.

Также диод Шоттки отличается от других стабильной работой при подаче тока. Для стабильности используют внедрение в корпус этого электронного элемента специальных кристаллов, что является очень тонкой работой, потому что халатность или невнимательность может привести к неисправности устройства. Этим редко занимаются люди, чаще всего эту работу выполняет специальный робот — автомат, запрограммированный для такой операции.

Диод Шоттки обозначение и маркировка

Как и все электронные детали и элементы имеют обозначения, на принципиальных схемах этот электронный элемент изображается вот так (см. рис. 1), что несколько отличается от обозначения обычного полупроводника.

Еще на схемах можно встретить изображение сдвоенного диода Шоттки (см. рис. 2). Это два смонтированных электронных элемента в одном общем корпусе. Аноды или катоды у них спаяны, поэтому имеют три вывода.

Этот электронный элемент, как и большинство, маркируется сбоку. И если непонятны буквы и цифры на обозначении, то можно посмотреть по радиотехническому справочнику их расшифровку.

Достоинства и недостатки

У этого устройства есть свои положительные стороны и свои недостатки.

Хорошо удерживает электрический ток в цепи;
Маленькая емкость барьера из металлов — полупроводников, что увеличивает долгосрочную работоспособность диода;
В отличие от других полупроводников, в диоде Шоттки наблюдается низкое падение напряжения;
В электрической цепи данный диод Шоттки быстро действует.

Большой минус в том, что бывает очень большим обратный ток. В некоторых случаях, например, превышение нужного уровня обратного тока даже на несколько ампер, электронный элемент просто ломается или выходит из строя в самый неподходящий момент вне зависимости от того, новый он или старый. Также часто можно наблюдать утечки диодов, что может привести в некоторых случаях к печальным последствиям, если относится к проверке полупроводников с пренебрежением.

Диод Шоттки применение

Эти электронные элементы, представленные выше, можно встретить в нашем мире практически везде: в компьютерах, стабилизаторах, бытовой технике, радиовещании, телевидении, блоках питания, солнечных батареях, транзисторах и во многих других приборах из всех сферах жизни.

Во всех случаях поднимает эффективность и работоспособность, уменьшает численность потерь динамики напряжения, восстанавливает обратное сопротивление тока, принимает на себя излучение альфа, бета и гамма- зарядов, позволяет работать достаточно много времени без пробоев, удерживает ток в напряжении электрической цепи.

Диагностика диодов Шоттки

Можно провести диагностику электронного элемента Шоттки, если возникнет такая необходимость, но на это уйдет немного времени. Прежде всего, необходимо выпаять один элемент из диодного моста или электронной схемы. Осмотреть визуально и проверить тестером. В результате этих простых технических операций узнаете исправный ли полупроводник или нет. Хотя и необязательно выпаивать всю сборку, ведь это лишняя работа, а самое главное — затраты времени.

Также можно проверить данный диод или диодный мост мультиметром, при этом учитывайте то, что на приборе изготовитель пишет ток сбоку. Мы включаем мультиметр и подводим его щупы к концам анода и катода, и он покажет нам напряжение диода.

Иногда бывает так, что диод Шоттки может стать неисправным по некоторым причинам. Рассмотрим их:

Если в полупроводниковом элементе возникнет пробоина, то он просто перестает держать ток и становится проводником.
Если в полупроводнике или диодном мосту возникнет обрыв, тогда он вообще перестанет пропускать ток.

Причем в обоих случаях запаха гари вы не почувствуете и дыма не увидите, так как в корпусе встроена специальная защита против таких происшествий. Если вдруг в одном транзисторе сгорел вышесказанный диод, то убедитесь, что это единственное устройство, где вы нашли неисправность, потому что диоды обязательно нужно проверять все.

Хотя иногда может и не быть такой возможности для того, чтобы проверить диоды на исправность, когда это будет необходимо. Иногда бывает так, что компьютер начинает тормозить, включаться очень долго, «зависает». Возможно, дело связано именно с диодами, и каждый может разобрать процессор и посмотреть, что внутри случилось.

Нужно, прежде всего, обесточить компьютер и открыть блок питания в системном блоке. Сразу же можно заметить диоды. Проверьте, есть ли в них пробоины или обрывы. Если есть, то нужно их достать и заменить новым полупроводником, устранив неполадки самостоятельно, но лучше обратиться за помощью к профессионалам.

Полупроводники Шоттки в современном мире

Диоды Шоттки получили широкую популярность и распространение во всех сферах современной жизни, особенно в электронике. Их можно найти как сдвоенные выпрямительные диоды, где два полупроводника установлены в одном корпусе и концы анодов или катодов связаны между собой, так и простые, также бывают очень маленькими (например, очень часто встречается в мелких электрических деталях).

Читать еще: Схема подачи проволоки в сварочном полуавтомате

Этот полупроводник очень часто используют в импульсных блоках питания в бытовой технике, что значительно снижает потери и улучшает тепловой режим работы. Также данные электронные элементы используются в транзисторах в качестве выпрямителей тока, и в таких специальных диодах, которые используют для объединения параллельных источников питания.

Диод Шоттки

Диод полупроводниковый, применяющий в принципе своей работы барьерный эффект, носит имя немецкого учёного, его описавшего, – Вальтера Шоттки.

Важно! Барьерный эффект – серьёзное влияние общего объемного заряда на развитие разряда в промежутке с резко неравномерным полем.

Дополнительная информация. Что такое диод – электронный элемент, обладающий неодинаковой возможностью проводить электрический ток, в зависимости от его направления.

Диод Шоттки: принцип работы

От классического вида вентиль Шоттки отличается тем, что основу его работы составляет пара полупроводник-металл. Зачастую эта пара упоминается как барьер Шоттки. Этот барьер, кроме схожей с p-n переходом способности проводить электричество в одну сторону, обладает несколькими полезными особенностями.

Арсенид галлия и кремний – основные поставщики материала для производства электронного элемента в промышленных условиях. В более редких случаях используют драгоценные химические элементы: платина, палладий и им подобные.

Его графическое условное выражение на электрических схемах не совпадает с классическими диодами. Маркировка электронных элементов похожа. Также встречаются двойные диоды в виде сборки.

Важно! Двойной диод – это пара диодов, совмещенных в общем объеме.

Сдвоенный диод с барьером Шоттки

У сдвоенных вентилей выходы катодов или анодов совмещены. Отсюда следует, что такое изделие обладает тремя концами. Сборки с общим катодом, например, работают там, где требуются импульсные блоки питания. Диоды Шоттки с общим анодом используются существенно реже.

Диоды находятся в едином корпусе и используют для их изготовления одну технологию производства, поэтому по набору своих параметров они как близнецы-братья. Температура работы у них тоже одинаковая, т.к. находятся в общем пространстве. Данное свойство значительно уменьшает необходимость их замены из-за потери работоспособности.

Самые важные отличительные свойства рассматриваемых вентилей – это незначительное прямое падение напряжения (до 0,4 В) в момент перехода и высокое время срабатывания.

Однако упомянутая величина падения напряжения обладает узким диапазоном прикладываемого напряжения – не более 60 В. И сама эта величина мала, что задаёт достаточно узкий спектр применения данных диодов. Если напряжение превысит указанную величину, барьерный эффект исчезает, и диод начинает работать в режиме обычного выпрямительного диода. Обратное напряжение для большинства из них не выходит за рамки 250 В, однако существуют образцы с величиной обратного напряжения 1,2 кВ.

При проектировании электрических схем проектировщики частенько на принципиальных схемах диод Шоттки не выделяют графически, однако в спецификации к заказу указывают на его использование, прописывая в типе. Поэтому при заказе оборудования на это нужно обращать пристальное внимание.

Из неудобств в работе с вентилями с барьером Шоттки необходимо отметить их чрезвычайную «нежность» и нетерпимость к малейшему, даже очень короткому по времени превышению номинала обратного напряжения. В этом случае они просто выходят из строя и больше не восстанавливаются, что, в сравнении с кремниевыми диодами, не идёт им на пользу, т.к. последние обладают свойством самовосстановления, после чего могут продолжать работать в обычном режиме, не требуя замены. Также нельзя забывать, что обратный ток в них критически зависит от градуса перехода. При появлении значительного значения обратного тока, пробоя не избежать.

Повышенная рабочая частота вследствие незначительной емкости переходных процессов и короткого периода восстановления по причине серьёзного быстродействия – те положительные свойства, позволяющие использовать данные диоды, например, радиолюбителям. Также применяют их на частотах, достигающих нескольких сотен кГц, например, в импульсных выпрямителях. Большое количество произведённых диодов уходит для использования в микроэлектронике. Современный уровень развития науки и промышленности дозволяет использовать в процессе изготовления вентилей с барьером Шоттки нано технологии. Созданные таким образом вентили применяют для шунтирования транзисторов. Данное решение серьёзно увеличивает срабатывание последних.

Диоды Шоттки в источниках питания

В компьютерных блоках питания очень часто расположены вентили Шоттки. Пятивольтовое напряжение обеспечивает серьёзный ток в десятки ампер, что для низковольтных систем питания является рекордом. Для этих блоков питания и применяют вентили Шоттки. В основном, используются сдвоенные диоды с единым катодом. Ни один качественный современный питающий блок компьютеров не обходится без такой сборки.

Диагноз. «Перегоревший» питающий блок электронного устройства чаще всего означает необходимость замены сгоревшей сборки Шоттки. Причины неисправности всего две: увеличенный ток утечки и электрический пробой. При наступлении описанных состояний электрическое питание на компьютер перестаёт подаваться. Защитные механизмы сработали. Рассмотрим, как это происходит.

Напряжение на входе компьютера отсутствует на постоянной основе. Блок питания полностью заблокирован вшитой в компьютер защитой.

Бывает «непонятная» ситуация: вентилятор охлаждения то начинает работать, то опять характерный шум пропадает. Это означает, что напряжение на входе компьютера (выходе питающего блока) то появляется, то исчезает. Т.е. защита отрабатывает периодические ошибки, но блокировать полностью источник не спешит. Появился неприятный запах, идущий от горячего блока? Диодный блок точно требует замены. Ещё один способ домашней диагностики: при большой нагрузке центрального процессора питающий блок отключился сам по себе. Это признак утечки.

После ремонта блока питания, связанного с заменой сдвоенных диодов Шоттки, необходимо «прозвонить» и транзисторы. При обратной процедуре диоды также требуют проверки. Особенно это правило актуально, если причиной ремонта стала утечка.

Проверка диодов Шоттки

Бытовой мультиметр хорошо справляется с задачей проверки любого вида диодов с барьером Шоттки. Способ проверки очень схож с проверкой рядового диода. Однако есть свои секреты. Электронный элемент с утечкой особенно тяжело поддаётся корректной проверке. Во-первых, диодную сборку необходимо извлечь из схемы. Для этого потребуется паяльник. Если диод пробит, то сопротивление, близкое к нулю, во всех возможных режимах работы подскажет о его неработоспособности. По физическим процессам это напоминает замыкание.

«Утечка» диагностируется сложнее. Самый распространённый мультиметр для населения – dt-830, в большинстве случаев измерений в положении «диод» не увидит проблему. При переведении регулятора в положение «омметр» омическое сопротивление уйдёт в бесконечность. Также прибор не должен показывать наличие Омического сопротивления. В противном случае требуется замена.

Диоды Шоттки распространены в электрике и радиоэлектронике. Область их использования широкая, вплоть до приёмников альфа излучения и различных космических аппаратов.
