Как сделать станок для пристрелки карабина своими руками?

Перед эксплуатацией любого стрелкового оружия необходимо определить его характеристики. Справиться с этим можно при помощи процедуры пристрелки. Выполняя ее вручную, невозможно получить точные результаты. Поэтому сегодня профессиональными военными, охотниками и любителями ружей и пистолетов широко используется специальный станок для пристрелки оружия. Это устройство сейчас применяется также и для обучения личного состава вооруженных сил многих стран мира.

Что такое пристрелочный станок?

Изделие представляет собой специальное приспособление, позволяющее осуществлять вращение при наводке зафиксированного стрелкового оружия. Многие фирмы, специализирующиеся на изготовлении оружия, выпускают в продажу также и данные системы.

Несмотря на разнообразие моделей, любой станок для пристрелки выполняет одну функцию: при помощи жесткого основания надежно крепит оружие, устраняя всякое воздействие на него человеческих и погодных факторов.

Какие бывают станки?

В зависимости от выполняемых функций и особенностей конструкции, пристрелочное устройство может быть:

Разборным. Одним из таких изделий является продукция фирмы Benchmaster Shooting Tab. Комплект состоит из стола и стульчика, которые при необходимости легко можно разобрать. Данный станок позволяет осуществлять пристрелку карабина в сидячем положении.
Стационарным.
Универсальным.
Специализированным, т. е. предназначенным для определенных видов оружия. Преимущественно на таких устройствах выполняется пристрелка пневматических винтовок. Особенностью таких станков является их незначительный вес.
Предназначенным только для пристрелки.
Применяемым в обслуживании ружей.

От чего зависит стоимость станка?

Цены на пристрелочные устройства разнятся. На стоимость влияют бренд, размер, вес и материал, из которого изготовлено изделие. Самая лучшая и надежная — та модель, которая способна обеспечить жесткую фиксацию стрелкового оружия на любой поверхности. Следовательно, такой станок дороже. На стоимость изделия влияет также имеющийся в нем механизм, который определяет высоту установки ствола. Каждую модель станка можно использовать также и как подставку для чистки ружья.

В чем заключается суть пристрелки?

Задачей данного мероприятия является совмещение точки средних попаданий оружия с визиром мишени. Также это могут быть перекрестья оптических прицелов.

В процессе работы осуществляется:

пристрелка прицела;
определяется кучность попаданий;
подбор определенного вида пуль.

Выполнять пристрелку желательно в тире — закрытом помещении, в котором исключено влияние ветра. Суть работы заключается в надежном закреплении стрелкового оружия в станке и последующем выстреле на определенной дистанции до мишени. Расположенный на станине карабин специальными регулирующими элементами наводится на мишень. Зафиксированное в станке оружие действует как станковый пулемет.

Конечный результат качественной пристрелки заключается в нахождении стрелком после нескольких выстрелов средней точки попадания. После этого при помощи затягивания маховиков совмещается прицельная метка с образовавшейся после выстрела пробоиной в мишени.

В каких случаях применяют станки?

Пристрелка для карабина или ружья необходима:

если приобретено новое стрелковое оружие;
в результате усыхания деревянного ложа;
при замене оптических прицелов;
если владелец решил сменить боеприпасы;
если оружие длительное время хранилось без чехла или транспортировалось;
после интенсивной эксплуатации.

Также новой пристрелке подлежат те ружья и карабины, к которым монтированы компенсаторы отдачи и надульные устройства. Желательно применять пристрелочные станки к оружию, которое подвергалось падению.

Для домашних умельцев

Можно ли сделать станок для пристрелки карабина своими руками? Этот вопрос интересует многих.

Сегодня приобрести такое устройство не является проблемой. Несмотря на то что данную продукцию можно найти в специальных магазинах, многие владельцы стрелкового оружия предпочитают изготавливать ее самостоятельно при помощи различных подручных средств: подушек, полок, фанерок и табуреток. Данные вещи используются в качестве подставок под стрелковое оружие. Недостатком таких устройств считается их шаткость, которая мешает стрелку, исключая основную цель выполняемой работы. К тому же сам процесс пристрелки может затянуться на длительное время, что чревато большими затратами боеприпасов. Качественная пристрелка возможна только в том случае, если основательно оборудована стрелковая позиция. Настройка оружия в удобной для стрелка обстановке (полное отсутствие какого-либо внешнего влияния на карабин) позволит сэкономить патроны.

О чертежах

Умельцу при наличии необходимых материалов и инструментов будет нетрудно смастерить станок для пристрелки карабина своими руками. Чертежи, таких устройств интересуют многих желающих облегчить процесс создания пристрелочной конструкции. В ходе изготовления станка мастером могут быть выполнены сложные токарные, фрезеровочные и сварочные работы. Процесс можно значительно упростить, создав из металлической трубы станок для пристрелки карабина своими руками. Чертежи конструкции умельцами преимущественно заменяются на щедрые публикации фото готового аппарата, рекомендаций относительно его изготовления и описания технологии. Или же предлагаются к приобретению в интернете при условии внесения значительной предоплаты. Поэтому они являются неким дефицитом, очень востребованным в сетях.

Какой материал понадобится для работы?

Чтобы смастерить станок для пристрелки карабина своими руками мастеру понадобятся следующие материалы:

Стальная труба с прямоугольным или квадратным сечением.
Шпилька, диаметр резьбы которой составляет 14 мм.
Болты (3 шт.). Диаметр двух должен быть 14 мм, длина – 100 мм. Третий болт с длиной 150 мм.
Болты, имеющие ниппельные гайки (6 шт.). Диаметр должен быть 5 мм.
Несколько болтов – заклепок.
Обычные гайки и шайбы.
Металлическая пластинка 6,5х8 см.
Уголки (3 шт.) размером 5,5х 6,5 см.
Баллончик с краской.

Каким инструментом работать?

Сделать станок для пристрелки карабина своими руками можно используя следующий инвентарь:

угловую шлифовальную машинку (болгарку);
электрическую или ручную дрель;
набор отверток.

Этапы работы

Разрезать металлическую трубу таким образом, чтобы получилось два куска длиной 700 и 400 мм.
В полученных отрезках трубы зашлифовать заусенцы.
С целью предотвращения деформации нужно вставить в концы двух кусков трубы брусы из дерева.
Шпильку разрезать на два отрезка длиной 400 мм и снять с них фаску.
В отрезке трубы (700 мм) необходимо просверлить два отверстия. Их отступ от края металлического куска должен составлять 20 мм.
В отрезке (400 мм) просверлить четыре отверстия. Два из них должны располагаться 20 мм от краев трубы (как в случае с большим куском), а два отверстия между ними нужно расположить на 150 мм друг от друга.
Используя болт, соединить углами длинный и короткий отрезки. Между ними с целью предотвращения стирания краски, рекомендуется разместить шайбы. Ее наличие сохранит красочное покрытие станка в случаях, когда его складывают. Для крепления болта используется гайка-«барашка».
На коротком отрезке трубы нужно установить шпильки и крепко закрепить при помощи гаек. Изготавливая станок для пристрелки карабина своими руками, очень важно обратить внимание на надежность соединений, поскольку наличие люфта может отрицательно сказаться на кучности стрельбы.
В коротком металлическом отрезке в крайнем отверстии вставить шайбу, а затем болт и гайку-барашку. Наличие ограничительной гайки даст возможность владельцу станка выполнять его регулировку в горизонтальной плоскости.
Зафиксировать при помощи болта длиной 150 мм упор для карабина. Данная работа выполняется на длинном отрезке. Болт устанавливается во втором отверстии.

Из чего можно смастерить упор?

Небольшой мешок с песком или подушка является идеальным вариантом упора для тех, кто решил создать станок для пристрелки карабина своими руками. Фото внизу представляют особенности оформления таких изделий.

Резиновый коврик также неплох в качестве упора в самодельном пристрелочном устройстве. Данный способ изготовления считается простым. От мастера потребуется вырезать несколько частей из резиновой ткани и в несколько слоев аккуратно уложить на поверхность металлической пластины. Для фиксации используются четыре болта, которые крепят детали упора в углах и по центру стальной пластинки. Болты рекомендуется вставлять со стороны пластинки, а мебельные забивные гайки – резиновой прослойки. Таким образом, вставленная гайка будет при помощи своих усиков надежно прижимать все резиновые составные упора. Для крепления не рекомендуется использовать клей, так как такие соединения считаются непрочными.

При изготовлении упора для станка можно применять угловую шлифовальную машинку (болгарку). С ее помощью процесс обработки уже собранного упора станет намного быстрее. Используя болгарку, самодельным упорам придается необходимая форма. При этом очень важно следить за процессом шлифовки, поскольку резина – это материал, который обрабатывать легко. Малейшая невнимательность в данном этапе работы может испортить изделие.

Как установить упор на пристрелочном станке?

По своему предназначению упоры и станки отличаются.

Упор – это элемент, который необходим для того, чтобы после выстрела осуществлялось свободное откатывание оружия. Фиксацию же цевья выполняет сам станок для пристрелки карабина. Своими руками изготовить упор можно, используя также три зафиксированных при помощи кнопок уголка. Для того чтобы предотвратить возможные повреждения оружия, рекомендуется зашлифовать все детали, которые с ним будут соприкасаться. Упор устанавливается на специальную пластину, которая будет располагаться на болте. Его шляпку также рекомендуется тщательно зачистить. При помощи гаек выполняется регулировка высоты упора. Чтобы данный процесс облегчить обычные гайки можно заменить на гайки – «барашки».

Правильно изготовленный и установленный упор сделает эксплуатацию станка комфортной, а сам процесс пристрелки эффективным.

Каким должно быть самодельное пристрелочное устройство?

Решив создать станок для пристрелки охот. карабина своими руками, мастер должен учитывать:

По своему весу изделие должно быть тяжелее карабина. В противном случае возникающая вибрация не будет погашаться. Некоторые умельцы для придания веса своим станкам применяют блины со штанги.
Станок для пристрелки можно считать правильным, если он жесткий, а его узлы и соединения не имеют люфтов.
В идеальном пристрелочном станке выполняется горизонтальная и вертикальная наводка оружия на цель. Универсальным самодельное изделие может считаться в том случае, если пристрелку из него можно выполнять для различных видов оружия: пневматических винтовок, охотничьих карабинов, боевых и спортивных пистолетов.

Communities › Все о Пневматике и Арбалетах › Blog › Приспособление для пристрелки пневматики.

После установки прицела, хочу все таки пристрелять своего Зверя.
Думал заплатить деньги в тир, но сумму они мне озвучили в 400 грн, не то что бы нет, но за такие бабки мозг не разрешает этого делать.
Все думал с чего замутить станок?
И сегодня проходя рынок увидел маленькие табуретки, которые мне подходили на 100%.
Купил одну, принес домой, ножовочкой подогнал где нужно и Вуаля !
Станок для пристрелки готов.
Табуретка 50 грн.
Всем добра.

Recommendations

Comments 53

Мултук-ружьё (тюрк.)
Кара-чёрный (тюрк)

Так а что за карамультук у тебя?

Hatsan Striker edge .

Прикол у тебя винтовка практически клон моей, ну или моя клон твоей)

Скажи классный винтарь :))))) ?

М-дя…Стрелки доморощенные…Ща тебе насоветуют-только мешки подставляй!В тиски зажать, экскаватором придавить…Хе-хе!Конечно, существуют приспособы для приведения к нормальному бою винтовок, но в твоём случае-нахрена она нужна тебе, эта «техническая куча»?
Ну и табуром порадовал!Оптические оси…Да не заморачивайся!Лево-право по умолчанию должно быть точным, при условии, что кронштейн ровный и ласта профрезерована не криво.В вертикальной плоскости-так там пофиг…Главное в твоём случае правильно закрепить прицел в кронштейне, вращая его в кольцах добиться такого положения, чтобы глядя в прицел подвешенной за ЦТ винтовки вертикальная линия совпадала с ниткой отвеса, вывешенного скажем в 10-ти метрах.Только после этого можно приступать к пристрелке.Для этого берём твою табуретку и отпиливаем к х@ям одну ножку.В оставшийся вырез типа «ласточкин хвост» прикрепляем что-то средней мягкости, чтобы сочленение винтовка-табур было нежёстким, это важно!На листе бумаги нарисовать вертикальную линию и вывесить мишень так, чтобы линия была строго вертикальна.Да, такая вот мишень, с одной полоской!Она нужна для того, чтобы удерживать винтовку РОВНО!Просто вертикальную линию сетки совмещаешь с линией, дабы не «завалить» ружжо.Ахонь!Появилась дырдочка.Далее целишься в неё, стреляешь и видишь, какие поправки крутить нуно.Можно и мишеней распечатать туеву хучу и бегать менять…Я так ващпе на чистом листе пристреливаю, это удобней!
Пристреливать тем боеприпасом, который в дальнейшем будешь пользовать.GAMнО не советую…
И ещё…Подобного рода вопросы лучше обсасывать на профильном форуме, типа айргуна…Кстати, очень много хороших украинских сайтов!Здесь всё-таки автомобильный форум…Насоветуют…))))

Читать еще: Обозначение прерывистого сварного шва на чертеже гост

По большому счету на этой винтовке оптика вообще не нужна, поставь лучше калик.

Имеешь ввиду колиматор ?
Как он вообще работает ?

Да, коллиматор, у меня на гаме тоже оптика стояла, поставил калик и только рад, для стрельбы на 20 +/- метров хватает а больше и не надо. Работает так: ты видишь точку как от лазерного прицела только она проецируется на стекло коллиматора, удобно стрелять «наскидку» не надо 1 глаз закрывать, просто точку на цель навел и все))

Надо попробовать, интересно
А какой посоветуешь ?

Я вот такой брал Vector Optics Sphinx Red Dot Sight, мой первый калик так что сравнить не с чем но этим доволен, брал из расчета того что держит сильную отдачу ППП винтовок у меня газовая пружина стоит.

А на гп, мощности добавилось, или только плавность и тд ?

Мощность не мерил, хрона нет у меня, из ощущений только взводится тяжелее стала, в остальном вроде так же все))

А на гп, мощности добавилось, или только плавность и тд ?

ГП мощи не добавит, если ставить нормальную ГП, а не перекаченную, которая только испортит ружбай .
по теме -с жёсткого упора ППП не престреляешь )))

Сколько настрелял с калиматором? Выдерживает он отдачи ?

Примерно сотню отстрелял пока без нареканий прицельная марка не сбивается

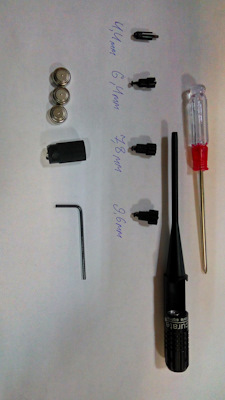

Вот такую штуку пользую . Калибр на +0,2 примерно тоесть заходит с натягом.
А прицел такой себе просматриваю уже месяц . Как он вообще ?

По прицелу :
Приближает просто супер.
Внешне выполнен качественно, нет никаких ньюансов.
Для моей винтовки немного великоват, 50-тий окуляр много.
Как он себя покажет по долговечности хз, надеюсь хватит надолго.
В общем я доволен ))

Прицел с Али ?
Такой ? Как на фото .

Да от тудова, вроде бы он.
Я здесь рание о нем выкладывал запись.
Поищи

Пристреливать ППП с упором на ствол — так себе идея.

Ну счего ты взял что там упор на ствол ?

С того, что вижу это на фото.

Может я чего то не понимаю…
Но винтовка держит только свой вес и не более.
Никакого воздействия наинее не должно быть

Нельзя опираться на ствол при пристрелке и стрельбе.

Ну само собой .
Вся нагрузка на нее будет это нажатие на курок и все

Третий раз повторяю — так пристреливать нельзя.

Там нет упора на ствол.
Центральная часть винтовки расположена правильно.
Если ту поанку оторвать винтовка даже не здвинется.
Она только для поддержки

Четвертый раз повторяю, так пристреливать нельзя.

Как сделать пристрелочный станок – поэтапная сборка

Станок для пристрелки карабина — незаменимое устройство для заядлых охотников. Его можно приобрести в специализированном магазине или сделать своими руками по готовым чертежам и схемам.

Разновидности пристрелочного станка

Пристрелочный станок – устройство, позволяющее надежно зафиксировать оружие, обеспечить его полную неподвижность. При этом такое устройство можно поворачивать, разворачивать для того, чтобы обеспечить попадание в цель.

Надежная фиксация оружия – главное предназначение пристрелочного станка. Она важна для того, чтобы предупредить любое стороннее вмешательство в процесс стрельбы, в том числе со стороны человека или неблагоприятных погодных условий.

Однако пристрелочный станок может обладать и другими функциональными особенностями. В зависимости от них и разновидностей конструкций станки подразделяют на такие виды:

разборные (комплект, состоящий из стола и стула, подвергается сборке и разборке, некоторые охотники отдают предпочтение такому виду за счет того, что пристрелку можно вести в сидячем положении);
стационарным;
универсальным;
специализированным (такой вид ориентирован на конкретную разновидность оружия, выгодным преимуществом является их небольшой вес);
предназначенные только для проведения пристрелки;
используемые при обслуживании ружей.

Суть пристрелки

Пристрелка – процесс совершенно непонятный для начинающих владельцев оружия и людей, совершенно не связанных с огнестрельным вооружением. Однако обойтись без этого при покупке нового оружия практически невозможно.

Опытные охотники знают, что пристрелку лучше проводить самостоятельно, не прибегая к помощи профессионалов. У каждого человека своя манера держать оружие, прижимать его и вести огонь.

Суть пристрелки заключается именно в том, чтобы совместить точку средних попаданий с целью. При проведении такой процедуры владелец пневматического или огнестрельного оружия:

учится чувствовать особенности оружия;
определяет разницу стрельбы разными видами пуль.

Если процесс будет проведен правильно, охотник сможет обеспечить гарантированное попадание в цель при каждом выстреле.

Необходимость в проведении пристрелки возникает в нескольких случаях:

при покупке нового оружия;
в случае замены оптики;
при использовании новых боеприпасов;
при установке дополнительных составляющих (компенсаторов отдачи, устройств на дуло);
если винтовка подверглась падению;
в случае неправильного хранения или продолжительного пребывания в пути во время перевозки;
если ложе из дерева подверглось усыханию.

Важно понимать, что любое вмешательство в конструкцию провоцирует изменение точности попадания при выстреле из оружия. Именно по этой причине охотники осуществляют пристрелку даже в тех случаях, когда просто обмотали ствол материалом, например, камуфлирующим, чтобы замаскировать оружие.

По правилам такая процедура проводится в два этапа. Первый предполагает проведение пристрелки на станке, а второй – в полевых условиях. К сожалению, избежать расходов не получится. Пристрелка проводится только с теми боеприпасами, с которыми планируется выходить на охоту. Соответственно, заменить их более дешевым аналогом при проведении испытания ружья не получится.

Подготовка материалов

Соорудить самодельный станок сможет каждый, поскольку процесс создания не предполагает выполнения сложнейших действий. Проведение сварочных работ также не требуется.

Прежде чем приступить к практическому выполнению работ, рекомендуется ознакомиться с пошаговой инструкцией, посмотреть готовый образец на фото. Это позволит избежать технических вопросов, возникающих во время сборки устройства.

В мастерской всегда имеется набор инструментов для домашних умельцев. Для создания пристрелочного станка понадобятся всего лишь дрель, шлифовальная машинка и отвертка.

Попытки отделаться подручными средствами и сэкономить на изготовлении станка не дают желаемого результата. Обычно для этого используют табурет, подушку или полки, считая, что такие предметы смогут выступать в качестве допустимой подставки. Обеспечить их неподвижность во время ведения стрельбы невозможно, а значит, и качество пристрелки не будет соответствовать нормам.

По этой причине лучше потратить время, но сделать такой станок, который сможет прослужить на протяжении не одного года.

Для его сооружения требуются:

труба, пластина, уголки из металла;
деревянные бруски;
шпилька (диаметр резьбы 14 мм);
крепежные материалы (болты, гайки, шайбы);
баллончик с краской.

Изготовление станка для пристрелки

Для качественного выполнения работ рекомендуется точно следовать пошаговой инструкции:

Из металлической трубы вырезают две части длиной 40 и 70 сантиметров.
Концы трубы зашлифовывают, чтобы устранить неровности, предупредить повреждение кожной поверхности при соприкосновении с необработанной поверхностью.
Деревянные бруски вставляют в концы труб (это позволяет предупредить их деформацию).
В металлической трубе (длиной в 70 см) отступают от каждого края 2 см и высверливают по одному отверстию.
В маленькой части трубы от края отступают тоже на 2 см и высверливают аналогично по отверстию с обоих концов.
Далее на маленькой трубе от просверленных отверстий отступают 15 см и снова высверливают еще дополнительных два отверстия.
Короткую и длинную части трубы соединяют углом, затем фиксируют место соединения при помощи болта и гайки-барашка.
На короткую часть устанавливают шпильки, которые фиксируются гайками и шайбами.
В крайнее отверстие короткой части трубы вставляют болт, шайбу и фиксируют все вновь гайкой-барашком.
Во второе отверстие длинной части трубы вставляют болт длиной 15 см, закрепляя упор для оружия.
Непосредственно сам упор создается из трех уголков, скрепляемых заклепками.
Все детали, которые впоследствии будут соприкасаться с оружием, обязательно зашлифовываются.
На шпильки первоначально надевают ограничительные гайки, а затем устанавливают пластину, которая будет выступать в качестве основы для размещения упора для ложа.

Изготовление упора для ложа

На следующем этапе проводят работы по изготовлению упора для ложа. Эта деталь отвечает за удобство позиции стрелка и обеспечивает эффективность пристрелки.

Упор для ложа можно выполнить из разных материалов. В частности, можно использовать обыкновенный мешочек, наполненный песком.

Для фиксации резинового упора просверливают шесть отверстий в металлической пластине. Затем со стороны пластины вставляют болты, а со стороны резины – забивные гайки.

После сборки упора его шлифуют, только очень осторожно, поскольку резину можно легко испортить.

Процесс создания станка для пристрелки карабина продемонстрирован на видео. Используя чертежи готовой конструкции, можно сделать пристрелочный станок своими руками. Правильно подготовленное оружие увеличит точность попадания.

Как сделать токарный станок по дереву

Как сделать самодельный токарный станок по металлу

Как сделать улитку — станок для холодной ковки

Как сделать фрезерный станок по дереву для домашней мастерской

Как сделать самодельный сверлильный станок

Самодельный автоклав для заготовки консервации – чертежи и пошаговая сборка

Материал подготовлен редакцией сайта mainavi.ru

Понравилась статья ? Покажите её друзьям:

Как сделать токарный станок по дереву

Как сделать самодельный токарный станок по металлу

Как сделать улитку — станок для холодной ковки

Как сделать фрезерный станок по дереву для домашней мастерской

Как сделать самодельный сверлильный станок

Самодельный автоклав для заготовки консервации – чертежи и пошаговая сборка

С чем нельзя не согласиться – без пристрелки обойтись нельзя. Точнее, можно, но тогда рассчитывать на точную стрельбу не стоит. И пристрелка будет происходить в полевых условиях. Только там стрелок поймет, как себя ведет его оружие. Это значительно проще, чем со станком возиться, хотя намного дольше.

Пристрелочный станок для карабина и пневматики своими руками

Перед использованием любое стрелковое оружие обязательно пристреливают. Это нужно для определения характеристик каждого отдельного ружья или пистолета. Пристрелка вручную не дает достаточно точных результатов, поэтому ее проводят на специальных станках.

Цель пристрелки оружия

На производстве оружие проходит пристрелку «холодным способом», однако для эффективного использования этого недостаточно. Даже после работы специально нанятого специалиста ружье может повести себя в руках хозяина совершенно иначе. Ведь у каждого стрелка своя манера держать оружие, прилаживать и стрелять.

Цель пристрелки в том, чтобы совместить точку средних попаданий ружья с визиром мишени или перекрестием оптического прицела.

В ходе пристрелки выявляются особенности ружья, которые могут помешать или помочь при его использовании:

кучность стрельбы;
характер стрельбы различными видами пуль;
характеристики оптических прицелов.

Читать еще: Схема однофазного щитка для частного дома

Пристрелка оружия позволяет добиться стопроцентных попаданий в цель. Она проводится в следующих случаях:

при приобретении нового оружия;
при замене оптики;
при смене боеприпасов;
усыхания ложи из дерева;
монтажа компенсаторов отдачи;
монтажа устройств на дуло;
при переукладке группы затвора;
после падения;
при активном длительном пользовании;
после длительных перевозок или хранения без чехла.

Любое изменение, даже обматывание ствола камуфлирующим материалом влечет повышение рассеивания, изменения точности попадания. Для пристрелки следует брать те боеприпасы, которые будут использоваться чаще.

По правилам пристрелка проводится в два этапа: первый на станке, второй вручную, в поле. Это достаточно затратная процедура, так как расходуется много недешевых боеприпасов, но специалисты советуют проводить ее регулярно.

Роль станка в пристрелке

Начинающие стрелки пытаются упростить себе задачу, используя «подручные средства»: старые подушки, фанерки, табуретки и полки. Из них сооружают подставки под оружие. Но подобные устройства шатаются, только мешая стрелку. Основа качественной пристрелки — это оборудование стрелковой позиции. А это означает место карабина и место для самого стрелка.

Надежный упор под приклад и цевье обеспечивают постоянную позицию оружия во время стрельбы при любой численности выстрелов и умении стрелка. Именно однообразность размещения и постоянство поведения ружья гарантируют результативность пристрелки. Все необходимые условия создает станок для пристрелки.

Станок фиксирует карабин жестко, за цевье. Специальные упоры позволяют оружию отдавать назад во время выстрела. Упоры пользуются большей популярностью у профессиональных охотников.

Виды станков

Пристрелочный станок это не новое изобретение. Различные их виды используются в армиях для обучения солдат. Так, модель 1951 года выпуска ПС-51 применяется по сей день. Устройство позволяет вращать для наведения зафиксированное оружие.

Практически все фирмы, выпускающие оружие, создают и свои модели упоров и станков. Все они обладают единой особенностью: крепление оружия и жесткое основание, полностью устраняющие воздействие любых субъективных явлений (человеческого, погодного фактора). Условно можно разделить существующие модели по основным свойствам:

разборные и стационарные;
специализированные по конкретный вид ружья или универсальные;
позволяющие только пристреливать или проводить обслуживание ружей.

Стоимость оборудования зависит от размеров, веса, бренда и материала изготовления. Станок для пристрелки, обеспечивающий жесткое размещение на любой поверхности, считается самым лучшим и надежным. Полезно наличие механизма для определения высоты установки ствола. Любой станок можно использовать в качестве подставки при чистке винтовки.

Станки для пристрелки

Ружье устанавливается на станину (иногда приклад удерживается специальным подпором), с помощью регулирующих элементов наводится на мишень, стрельба на станке осуществляется по типу станкового пулемета. Это отличное приспособление для первичной пристрелки, результаты которой корректируются впоследствии индивидуальной пристрелкой.

Станок для пристрелки пневматики может быть металлическим или пластмассовым. Металлические надежны и тяжелы, они хороши для крупнокалиберного оружия. С калибрами до 7,62 отлично работают пластиковые станки, которые намного дешевле металлических. Владельцам мощных ружей, часто их использующим, предпочтительнее приобретать металлический станок, который дополнительно утяжеляют различными способами.

Распространенная ошибка при пристрелке: разное положение винтовки в станке или упоре. Оружие необходимо укладывать на подставку цевьем так, как будет располагаться рука стрелка.

Передние упоры

Существует множество моделей компактных передних упоров, в том числе армейских. Более удобны и эффективны дорогие модели с возможностью установок в нескольких плоскостях. Армейские не подразумевают регулировку и могут поцарапать цевье. Пластиковые — легкие, простые и недорогие. Они удобны для редких пристрелок, как запасной вариант. Но для серьезных стрелков оптимальны упоры из металла с возможностью установки высоты. Существует еще множество дополнительных регулировок, без которых можно обойтись: разворот оружия, столика, величина наклона. Цена их приемлема, а пользоваться удобно. Самые дорогие модели регулируются рычагом, это облегчает работу.

В качестве дополнительного аксессуара многие покупают мешок для приклада, создавая аналог разборного станка. Мешок наполнен песком, он сглаживает отдачу и делает пристрелку удобной.

Основной критерий при выборе любой модели станка для пристрелки — отсутствие люфтов между деталями. Все сочленения должны быть плотно стянуты.

Изготовление станка для пристрелки

Хотя купить подходящее устройство не проблема, многие умельцы своими руками изготавливают станки для пристрелки. Вот одна из моделей для пристрелки пневматики, которую можно сделать своими руками без использования сварки.

Чтобы его изготовить, потребуется:

металлическая труба прямоугольного или квадратного сечения;
шпилька с резьбой диаметром 14 мм;
2 болта диаметром 14 мм длиной 10 см;
1 болт диаметром 14 мм длиной 15 см;
6 болтов диаметром 5 мм с ниппельными гайками;
болты-заклепки;
13 обычных гаек;
2 гайки-барашки;
10 шайб;
пластина из металла 6,5х8 см;
3 уголка 5,5 х 6,5 см;
баллончик с черной краской.

Инструменты: дрель, отвертка, углошлифовальная машина.

из трубы своими руками вырезаем два отрезка: на 70 см и 40 см;
зашлифовываем трубы от всех заусенцев;
в концы труб вставляем деревянные бруски, чтобы предотвратить деформацию;
отрезаем 2 отрезка шпильки по 40 см, снимаем фаску;
в длинном отрезке трубы высверливаем 2 отверстия с отступом 2 см от краев;
в коротком отрезке высверливаем 4 отверстия (2 отверстия в 2 см от концов, остальные на расстоянии 15 друг от друга);
соединяем углом концы длинного и короткого отрезка с помощью болта, между трубами вставляем две шайбы. Шайбы предотвратят истирание краски при складывании станка. Закрепляется болт гайкой-барашком;
на короткий отрезок своими руками устанавливаем шпильки и закрепляем шайбами и гайками. Важно очень крепко закрутить эти соединения, так как люфт не позволит кучно стрелять;
в оставшееся крайнее отверстие короткой трубы вставляем болт с гайкой-барашком и шайбой. Ограничительная гайка позволит отрегулировать положение станка в горизонтальной плоскости;
во второе отверстие длинной трубы вставляем болт 15 см и фиксируем упор для винтовки;
упор для винтовки собирается из 3 уголков, которые между собой фиксируются клепками. Чтобы не повредить оружие, все детали, соприкасающиеся с ним, зашлифовываются, в частности шляпка болта, на который встанет упор. Все соединения скрепляются гайками на шайбах, чтобы они были прочнее, используют тиски;
на шпильки надеваем ограничительные гайки и сверху пластину, на которой будет размещен упор для ложа. Высота упора регулируется гайками. Для удобства обычные гайки можно заменить барашками.

Изготовление упора для ложа:

От качества этой детали будет зависеть удобство стрелка и эффективность пристрелки. Оптимальный вариант — мешочек с песком. Но проще сделать упор из резинового коврика. Детали вырезаются и послойно укладываются на металлическую пластину. Фиксируются 4-мя болтами по углам и двумя посередине. Нижний слой упора отделяем и используем в качестве лекала. По нему сверлим 6 отверстий в металлической пластине, чтобы закрепить на ней резиновые слои упора.

Болты вставляются со стороны пластины, а со стороны резины используется мебельная забивная гайка. Усиками она входит в верхний слой резины и плотно прижмет все остальные слои. Не следует пытаться склеить между собой слои — такое соединение непрочно.

Когда упор собран, его с помощью болгарки отшлифовывают и придают необходимую форму. Резина обрабатывается легко, поэтому работать нужно аккуратно, чтобы не испортить.

Видеоролик, демонстрирующий весь процесс сборки:

Пневматика для всех

Меню навигации

Пользовательские ссылки

Объявление

Информация о пользователе

Вы здесь » Пневматика для всех » Прикладные технологии » Пристрелочный станок и другие…

Пристрелочный станок и другие…

Сообщений 1 страница 23 из 23

Поделиться126 Окт 2014 20:23:40

Автор: ROV
Ветеран
Откуда: Десногорск Смол.обл.
Зарегистрирован: 22 Сен 2014
Сообщений: 2981
Уважение: +77
Позитив: +53
Последний визит:
Вчера 20:08:49
Арсенал:
. то, что рукам покоя не даёт.

Расскажу о … пристрелочном. выверочном. станке. комплексе?
В общем, не знаю, как это назвать. Получилась вот такая «машина для приведения оружия к нормальному бою».

Раньше пользовался вот таким пристрелочным станком и такой преспособной для выверки прицелов.

А так как довольно часто их использую, то волей неволей пришлось- таки сделать то, что мне удобно.
Автомобильный газовый упор задней двери применён в роли пружины механизма горизонтальных поправок.
Регулировка маховичками поправок 6 градусов, что по горизонту, что по вертикали.

Пристрелочный станок.

Выверка прицелов.

Фотопулемёт.

В восьмидесяти метрах от меня есть мачта, строго вертикальная, по ней прицелы и выставляю.

Механизм поправок.

Все регулировочные винты работают в резьбовых втулках.

Вот, такой получился «механизЬм».

Поделиться227 Окт 2014 03:57:06

Автор: Леха-сумо
Ветеран
Откуда: КЕМЕРОВО
Зарегистрирован: 27 Дек 2012
Сообщений: 4050
Уважение: +65
Позитив: +43
Последний визит:
Сегодня 14:13:23
Арсенал:
Руки, голова.
И опыт-сын ошибок трудный 😉

шайтанмашин.

Поделиться327 Окт 2014 04:21:03

Автор: FROL
Модератор
Откуда: Барнаул (Столица мира)
Зарегистрирован: 25 Ноя 2012
Сообщений: 7826
Уважение: +123
Позитив: +71
Последний визит:
Сегодня 04:16:56

Классно!
Наконец то понял, как задняя опора по горизонтали регулируется.
А этот станок ППП держит? И вообще, интересно, возможно ли неслабые ППП на каком либо станке пристреливать? (Кто про что, а я всё про ППП).

Поделиться427 Окт 2014 10:10:16

Автор: konvlad22
Ветеран
Откуда: г. Москва
Зарегистрирован: 10 Окт 2012
Сообщений: 5144
Уважение: +92
Позитив: +152
Последний визит:
Вчера 15:57:53
Арсенал:
Нарезной СО2 карабин Мосина ( разработка форума Пневматика для всех!),
Карабин Mauser K98k Spring,
Винтовка Winchester СО2 Walther Lever Action,
Винтовка СО2 Shanghai QB 78,
Револьвер-карабин СО2 REK Wesson BIG,
Револьвер Borner Sport 705

Получилась вот такая «машина для приведения оружия к нормальному бою».

Супер! Вещь хорошая и очень нужная в нашем деле. Сделано грамотно и компактно! +

С Уважением, Владимир.

Поделиться527 Окт 2014 10:43:46

Автор: ROV
Ветеран
Откуда: Десногорск Смол.обл.
Зарегистрирован: 22 Сен 2014
Сообщений: 2981
Уважение: +77
Позитив: +53
Последний визит:
Вчера 20:08:49
Арсенал:
. то, что рукам покоя не даёт.

А этот станок ППП держит? И вообще, интересно, возможно ли неслабые ППП на каком либо станке пристреливать?

Тимур, пристрелка ведётся вот таким образом. Станок играет роль регулируемой подставки.
На первых фото, с фиксацией приклада, «холодная» пристрелка.

Зажим приклада. Прижимная пластина из пружинной стали, выгнута дугой.

Поделиться627 Окт 2014 11:24:29

Автор: ROV
Ветеран
Откуда: Десногорск Смол.обл.
Зарегистрирован: 22 Сен 2014
Сообщений: 2981
Уважение: +77
Позитив: +53
Последний визит:
Вчера 20:08:49
Арсенал:
. то, что рукам покоя не даёт.

Спасибо!
Мня хвалят, а я такой ленивый — всё на потом, взял и прямо сейчас сделал резиновые бандажи на маховички поправок. Сделал канавки и одел кольца.
Вот!

Поделиться728 Окт 2014 18:23:32

Автор: ROV
Ветеран
Откуда: Десногорск Смол.обл.
Зарегистрирован: 22 Сен 2014
Сообщений: 2981
Уважение: +77
Позитив: +53
Последний визит:
Вчера 20:08:49
Арсенал:
. то, что рукам покоя не даёт.

Ещё одна полезная, в нашем деле, штуковина.
Прибор холодной пристрелки. ПХП.
Можно купить такой.
Холодная пристрелка LaserLyte
А можно сделать из лазерной указки.

У одной из насадок, из комплекта к указке, удалено стекло и она впрессована в алюминиевую трубку.Это теперь будет донцем указки, резьба с родной крышкой одинаковая. В трубке, под углом в 90 градусов, просверлены два отверстия и нарезана резьба, под регулировочные винты.
«Шомпол», штырь что торчит из трубки, сделан из вала принтера ф 4 мм.. «Калибр», трубка что одета на «шомпол», из колена телескопической антенны, наружным диаметром 4.3 мм. Выключателем служит кольцо, которое надвигается на кнопку.

Читать еще: Стол для циркулярки своими руками с чертежами

Под гайкой пружинка.

Под «шомполом» кусочек микропорки.

Перед использованием ПХП необходима выверка, с расстояния 7-10 м. Вставленный в ствол прибор прокручиваем, и регулировочными винтами добиваемся отсутствия биения луча, световое пятно должно быть неподвижно при вращении ПХП.

Точка опоры

Покупая новую винтовку, мы чаще всего считаем, что это готовый продукт, все в нем так, как должно быть, и прямо из магазина можно ехать и стрелять. Но это далеко не так.

Многие стрелки недооценивают простые пластиковые станки для пристрелки.

В большинстве случаев оружие требует пристрелки. И не потому, что на заводе его не хотят пристреливать: обычно оружие проходит так называемую «холодную» пристрелку, и этого для целей заводского отстрела более чем достаточно.

Но приобретенную вами винтовку совершенно необходимо пристрелять самому. Даже если это сделает инструктор, не факт, что в ваших руках она будет стрелять точно так же. Здесь не последнюю роль играют особенности прикладки, манера удержания оружия и специфика стрельбы, которые могут сделать пристрелку инструктором малоэффективной.

В военных наставлениях различают такие понятия, как «приведение оружия к нормальному бою» и «выверка оптических прицелов». В первом случае имеется в виду настройка открытых прицельных приспособлений, во втором — оптических прицелов. Охотники и «гражданские» для обоих случаев обычно используют термин «пристрелка».

Профессиональные упоры имеют множество регулировок.

Итак, в чем же заключается суть этой операции? Ее цель — совместить среднюю точку попаданий вашего оружия с перекрестием оптического прицела или с визиром открытых прицельных приспособлений. Иногда в описаниях говорится, что пристрелка — это «совмещение оси ствола с осью прицельных приспособлений».

В идеальных условиях похоже на правду, но в реальности это не так, и прежде всего потому, что ось, проведенная через канал ствола, почти никогда не совпадает с точкой попадания на мишени, поэтому всякие там лазерные пристрелки и другие приспособления, использующие канал ствола, могут дать только промежуточные результаты.

Никакие патроны холодной пристрелки, никакие лазерные пристрелки и т.п. не заменят настоящей стрельбы из оружия. Надежда на них может сыграть злую шутку с владельцем оружия.

Совершенно ясно, что пристрелка карабина необходима; мы выяснили, что проводить ее должен сам владелец оружия, и только реальной стрельбой. Необходимо отметить, что и патроны для пристрелки нужно выбирать те, которыми вы собираетесь стрелять на охоте. Будет неправильно пристреливать оружие спортивными пулями 9 г, а потом жаловаться, что на охоте пули весом 13 г «полетели как-то не так».

МОБИЛЬНАЯ ПОДСТАВКА. В полевых условиях применение подставок затруднено, но это не значит, что стрелять нужно с рук. В самых лютых условиях стрелять лучше с упора. Это может быть рюкзак, несколько связанных веток, дерево или камень. При использовании твердой поверхности между винтовкой и упором обязательно должна быть амортизирующая прокладка: рука, кусок войлока или мешочек с песком. Современная промышленность предлагает большое разнообразие различных сошек, моно-, би- или триподов. Последние более универсальны. Сошки удобны только при стрельбе из позиции лежа, другие варианты, с учетом того, что они прикрепляются к оружию, громоздки. Моноподы хороши своей компактностью, практически не занимают места и очень мобильны при стрельбе. Но в то же время они менее устойчивы, и стрельба с ними требует определенной сноровки и опыта. Проще всего стрелять с трипода, но он массивен и неудобен в транспортировке.

Вообще пристрелка — тема для отдельной, большой и, на мой взгляд, интересной статьи. Здесь же я хотел остановиться на подставках для пристрелки и разного рода опорах. В идеале опора должна минимизировать воздействие стрелка на оружие во время выстрела. Но, как мы выяснили ранее, если пристреливается охотничье оружие, совсем исключать стрелка из важной процедуры не следует. Опытные чаще пользуются только передними упорами, а не станками.

Станок, особенно с упором для приклада, позволяет полностью нивелировать особенности приладки и дает возможность пристрелять оружие максимально нейтрально и в то же время получить лучшую кучность самой винтовки и патрона, что важно для оценки качества оружия. Но наша задача не оценить оружие, а добиться того, чтобы стрелок попадал из него точно в цель.

Самым обычным и частым упором на стрельбище является мешок с песком.

Перед тем как рассмотреть всевозможные типы упоров и станков, остановимся на том, чего делать не следует. Прежде всего нельзя стрелять из винтовки, положив ее на твердую поверхность. Камень, дерево, кусок рельса — все это не позволяет нормально пристрелять винтовку. При отдаче она будет отскакивать от твердой поверхности, и говорить о какой-либо кучности в этом случае трудно.

Даже если вам удастся пристрелять оружие в таких условиях, при стрельбе с рук или с упора точка попадания будет значительно отличаться. Но если все же жизнь заставит вас стрелять с твердого упора, подложите под винтовку что-то плотное. Самое простое — руку.

Немецкая компания VFG делает фетровую подкладку, которая надевается на погон и в случае необходимости подкладывается под винтовку. Такую каждый может сделать из подручных материалов сам. Упором может служить и вещмешок, и рюкзак, единственное условие — винтовка при выстреле не должна касаться металлических частей.

МЕШКИ

Наиболее вероятно, что на стрельбище вам дадут мешок. Если он «правильного размера», плотно засыпан наполнителем, то пристрелять с него винтовку будет достаточно просто. Проблемы обычно начинаются, когда мешок мал или велик, тогда его приходится «крутить», чтобы подобрать высоту, необходимую стрелку.

Подобные попытки плохо сказываются на кучности стрельбы. Регулировать высоту мешка на практике можно только одним способом — положив на него другой мешок. Но такое дискретное решение не всегда удобно. Второй минус мешка — подпорку под приклад можно использовать только в одном положении. Отсутствие регулировки передней опоры дает очень маленький запас вертикальных поправок.

Существуют мешки, крой которых позволяет получать две точки опоры для оружия. Такие наиболее удобны для пристрелки оружия.

ПЕРЕДНИЕ УПОРЫ

Еще пять лет назад найти такой упор было трудно, сегодня их великое множество — от простеньких пластиковых до навороченных с регулировкой в трех плоскостях. Многие используют армейский упор времен СССР. Не могу его рекомендовать. Во-первых, я не сторонник зажимать оружие в каком бы то ни было упоре, во-вторых, он нерегулируемый, и, в-третьих, его «зубастые ноги» уродуют все, к чему прикасаются.

Пластиковые варианты лично у меня не прижились. В отличие от пластиковых станков для пристрелки, о которых поговорим ниже, они слишком легкие, как мне кажется, хотя не исключаю, что для пристрелки «от случая к случаю» они вполне пригодны. На мой взгляд, наиболее оптимальными можно считать металлические упоры с регулировкой по высоте. Они доступны по цене, вполне годятся для стрельбы и пристрелки оружия.

В дополнение к такому упору можно купить мешок под приклад, что позволит пристреливать оружие, минимизировав влияние стрелка. На площадке такого упора расположен небольшой мешок с песком, который амортизирует отдачу и позволяет пристрелять карабин правильно.

Простой, относительно недорогой «бенч» достаточен в большинстве случаев.

Существует множество модификаций таких упоров. Главное различие — количество регулировок (поворот столика, угол наклона, разворот). Все могут быть полезными, но не являются критичными для процедуры пристрелки. Дорогие «бенчи» позволяют вводить все эти поправки одним рычагом, что удобно и быстро.

Простой, недорогой упор с возможностью регулировки по высоте.

Передний упор — наиболее подходящий, недорогой и надежный выбор для пристрелки оружия. Главное— между деталями упора не должно быть люфтов, все соединения должны затягиваться. И это относится ко всем упорам и станкам для пристрелки. На это особенно следует обратить внимание.

СТАНКИ

Станок для пристрелки — это более основательная конструкция, позволяющая практически полностью исключить влияние стрелка на результат выстрела. Оружие укладывается на станок (в некоторых вариантах приклад может упираться в элемент станка), регулировками винтовка наводится на цель, и стрельба ведется как из станкового пулемета. Подобное решение хорошо для общей пристрелки оружия, при индивидуальной оно может исказить результат. Станки часто используют для первичной пристрелки или для получения максимально возможной кучности из комплекса «оружие — патрон — прицел».

Упор с двумя степенями регулировки позволяет стрелку быстро подогнать его для стрельбы.

В продаже можно обнаружить станки пластиковые и металлические. Конечно, последние более массивны и надежны, но не нужно недооценивать и пластиковые варианты. На калибрах с мощностью, аналогичной нашему патрону 7,62х54, пластиковые станки мало чем уступают своим металлическим собратьям, а по цене так значительно привлекательнее.

С другой стороны, если у вас мощное оружие или вы стреляете много, то вес тяжелого металлического станка будет совсем не лишним. Кроме того, если присмотреться, можно увидеть, что большинство их можно еще утяжелить мешками или даже «блинами» от штанги.

Тяжелый упор с регулировкой во всех плоскостях хорошо подойдет для стрельбы из тяжелых винтовок.

Как мы видим, у каждого вида упоров есть своя ниша, каждый может быть полезен на том или ином этапе пристрелки или тренировки. И еще один момент, на который хотелось бы обратить внимание. Как правильно расположить оружие на упоре? Это важно.

Оружие должно лежать на передней подставке цевьем именно в том месте, где расположена ваша рука, когда вы стреляете из винтовки без упора. Любое другое расположение, особенно если класть оружие стволом на упор, неизбежно приведет к смещению точки попадания и, как следствие, к неправильной пристрелке. Часто бывает, что стрелок не может пристрелять оружие, — пули постоянно ложатся в разные места. А виной тому всего лишь разное размещение оружия на упоре.

Тяжелые станки для пристрелки позволяют практически полностью исключить фактор стрелка.

В заключение хочется вспомнить об упорах, которые используют на охоте. Далеко не каждый охотник может уверенно поразить убойную зону животного на дистанции 150 метров при стрельбе с рук, отсюда и досадные промахи, и, что хуже, подранки. Использование моно-, би- или триподов, позволяет даже малоопытному стрелку выполнять этот норматив на «хорошо».

Однако нельзя забывать, что пристреливать комплекс «винтовка — бипод» нужно до охоты. В этом нет ничего сложного: пара выездов на стрельбище даст необходимый опыт и уверенность. Нужно только обратить внимание на то, чтобы ваш упор при пристрелке стоял на земле, как это будет на охоте, а не на бетоне, асфальте или дереве, как это бывает на стрельбище.

Пристрелка оружия — интересная и увлекательная процедура. В большинстве случаев она проходит без проблем, но упоры делают ее более эффективной и быстрой.
