Блок питания на тиристоре схема

Блок питания с регулировкой напряжения и тока

Друзья, сегодня хочу рассказать вам о своей новой самоделке, это блок питания с регулировкой напряжения и тока о котором мечтают все без исключения начинающие и опытные радиолюбители. Устройство можно использовать, как в качестве лабораторного блока для питания различных самоделок, так и в качестве зарядного устройства для зарядки автомобильных аккумуляторов. Блок питания имеет стабилизированный регулятор напряжения и систему ограничения силы тока, защиту от переполюсовки клейм аккумулятора со световой индикацией, а также автоматический регулятор скорости вентилятора, изменяющий обороты в зависимости от нагрева радиатора. На этом рисунке изображена схема блока питания с регулировкой напряжения и тока рассчитанная на ток до 10А. К этой схеме можно подключать любой трансформатор или импульсный источник питания от 12 до 30В. Для тех кто любит по мощнее, в этой статье вы также найдете схему рассчитанную на ток до 25А. Не буду торопить события. Внимательно читайте статью до конца.

Схема блока питания с регулировкой напряжения и тока 1.2…30В 10А

Регулируемый стабилизатор напряжения LM317 позволяет плавно регулировать напряжение в диапазоне от 1.2 до 30В. Регулировка напряжения выполняется переменным резистором Р1. Транзистор Т1 MJE13009 выполняет роль ключа пропускающего через себя большой ток.

Система ограничения силы тока выполнена на полевом транзисторе Т2 IRFP260, позволяет ограничивать ток от 0 до 10А, управление током осуществляется переменным резистором Р2, что позволяет использовать данный блок питания в качестве зарядного устройства для зарядки автомобильных аккумуляторов. Мощный резистор R6 с сопротивлением 0.1 Ом 20 Вт выполняет роль шунта. Купить его не проблема в Китае на Али Экспресс. Если не хочется долго ждать можно соединить несколько резисторов параллельно тогда получится один мощный резистор. Обратите внимание на то, что при параллельном соединении резисторов применяется специальная формула.

Общее сопротивление резисторов делится на количество резисторов. Как определить общее сопротивление, одинаковых резисторов? Надо просто взять сопротивление одного резистора и разделить на количество резисторов. Например, у меня есть 4 резистора, сопротивление каждого резистора 1 Ом и рассеиваемая мощность 10 Вт, следовательно общее сопротивление всех резисторов 1 Ом, если их соединить параллельно, то получится общее сопротивление четырех резисторов 0.25 Ом 40 Вт. Мощность всех резисторов суммируется. Таким образом можно сделать резистор любой мощности. На фотографиях и в видеоролике в моем блоке питания вы увидите сборку из 4 резисторов по 1 Ом 10 Вт с общим сопротивлением 0.25 Ом и мощностью 40 Вт. Сделал я так потому, что в тот момент у меня не было под рукой, да и в магазине тоже мощного резистора на 0.1 Ом 20 Вт. Но вот чудо, оказалось, что регулировка тока в данной схеме отлично работает даже с сопротивлением в 0.25 Ом. Мне стало интересно и я решил провести серию экспериментов с резисторами пришедшими через пару недель из Китая, с сопротивлением в 0.1 Ом, 0.25 Ом, 0.5 Ом, и пришел к выводу, что с любым из этих сопротивлений регулировка тока работает отлично. То есть, в данную схему можно поставить резисторы с любым сопротивлением в диапазоне от 0.1 Ом до 0.5 Ом, что делает эту схему доступной для сборки начинающим радиолюбителям. Ведь не всегда можно найти в магазине резисторы с нужным сопротивлением и мощностью. Ещё я пробовал заменить резистор куском нихромовой спирали от электроплитки, все тоже самое на работу регулировки тока это никак не повлияло, единственный минус в том, что спираль сильно нагревалась и её пришлось залить в бетон.

В схеме имеется встроенная защита от переполюсовки. При правильном подключении блока питания к аккумулятору загорается зеленый светодиод Led1. В случае не правильного подключения загорается красный светодиод Led2, сигнализирующий о ошибке подключения. Система корректно работает только при выключенном питании блока питания. То есть сначала подключаем аккумулятор, когда загорится зеленый светодиод включаем блок питания в сеть.

Автоматический регулятор оборотов вентилятора предназначен для уменьшения уровня шума возникающего в процессе работы блока питания. Стабилизатор напряжения L7812CV поддерживает постоянное напряжение 12В поступающее на делитель состоящий из терморезистора R8 установленного на радиаторе и подстроечного резистора Р3. Напряжение с делителя поступает на базу транзистора Т3. В процессе работы блока питания от большой нагрузки радиатор нагревается, сопротивление терморезистора R8 установленного в радиаторе становится меньше сопротивления подстроечного резистора Р3, напряжение на базе транзистора увеличивается и транзистор приоткрывается, тем самым увеличивая скорость вращения вентилятора. Настройка чувствительности регулятора осуществляется подстроечным резистором Р3.

В данной схеме регулируемого блока питания имеется возможность подключения разных моделей вольтметров и амперметров, стрелочных и электронных. С аналоговой классикой обозначенной на схеме буквами V вольтметр и A амперметр все понятно подключаем согласно схеме. Амперметр лучше покупать со встроенным шунтом, так гораздо компактней и дешевле. Класс точности вольтметра и амперметра с Али Экспресс должен быть 2.5 эти приборы работают нормально. А вот с китайскими электронными придется повозиться. На данный момент существует две модели китайских универсальных измерительных приборов (КУИП). Первая модель с синим проводом со встроенным шунтом более точная менее глючная, в последнее время её трудно найти на Али Экспресс. Вторая модель с желтым проводом и встроенным шунтом не точная и очень глючная с прыгающими показаниями амперметра от 0 до 0.25А на холостом ходу без нагрузки. Не понятно зачем её вообще продают? Если вы будете ставить электронный КУИП, тогда надо разорвать участок электрической цепи отмеченный на схеме красным крестиком. По другому в данной схеме электронный КУИП работать правильно не будет .

А эта схема для тех, кто любит мощные блоки питания. Как и обещал до 25А.

Схема блока питания с регулировкой напряжения и тока 1.2…30В 25А

В схему добавлен дополнительный мощный транзистор Т2 TIP35C способный выдерживать ток до 25А и резистор R3 200 Ом. Диодный мост заменен на более мощный. Транзистор IRFP250 выдерживает 30А, а транзистор IRFP260 49А.

На этом рисунке изображена печатная плата блока питания с регулировкой напряжения и тока на 10А.

Печатная плата блока питания с регулировкой напряжения и тока 1.2…30В 10А

На этом рисунке изображена печатная плата блока питания с регулировкой напряжения и тока на 25А.

Печатная плата блока питания с регулировкой напряжения и тока 1.2…30В 25А

Стабилизатор напряжения LM317, транзисторы TIP35C, IRFP250, 260 устанавливаем на радиатор через изолирующие термопрокладки и термошайбы. Транзистор MJE13009 устанавливаем на радиатор без изоляции, иначе от сильного нагрева и плохого отвода тепла через термопрокладку будет перегреваться и выходить из строя. Стабилизатор напряжения L7812CV и транзистор BD139 устанавливаем на разные радиаторы. Терморезистор вставляем в просверленное в радиаторе отверстие и закрепляем с помощью Поксипола или Эпоксидной смолы. В процессе установки терморезистора проверяйте мультиметром отсутствие электрического контакта, между терморезистором и радиатором. Переменные резисторы, а также светодиоды при необходимости можно соединить проводами и вынести за пределы платы.

Готовый блок питания начинает работать сразу после подачи питания на плату. Единственное что надо настроить, так это скорость вращения вентилятора. Для этого надо при холодном радиаторе с помощью подстроечного резистора Р3 выставить напряжение на вентиляторе примерно 1 вольт. Вентилятор начнет вращаться при температуре радиатора примерно 45 градусов, обороты будут подниматься прямо пропорционально температуре радиатора. При охлаждении радиатора обороты вентилятора будут снижаться. Так работает автоматический регулятор оборотов вентилятора.

Как же пользоваться блоком питания?
Очень просто. Включаем питание и выставляем регулируемым резистором Р1 нужное вам напряжение. Ручку регулируемого резистора Р2 ставим в крайнее правое положение соответствующее максимальной силе тока. Подключаем нагрузку к блоку питания, при необходимости добавляем напряжение. Если надо резистором Р2 можно ограничить ток.

Как заряжать аккумулятор?
Легко! При подключении аккумулятора блок питания должен быть выключен из сети. Ставим ручки резисторов Р1 и Р2 в крайнее левое положение, минимальное напряжение и минимальный ток. Подключаем аккумулятор к блоку питания. Должен загореться зеленый светодиод, это означает что аккумулятор подключен правильно. В случае ошибки подключения загорится красный светодиод. После того, как вы убедились в правильности подключения аккумулятора, включите блок питания в сеть. Переменным резистором Р1 установите напряжение 14.5В. Далее резистором Р2 установите силу тока равную 10% от емкости аккумулятора, то есть для 60А/ч батареи начальный ток должен быть не более 6А.

После установки силы тока произойдет падение напряжения примерно до 13В. По мере заряда аккумулятора напряжение будет постепенно подниматься до 14.5В, а сила тока будет снижаться до 0.1А это будет означать, что батарея полностью заряжена.

Что будет с блоком питания в случае короткого замыкания?
Ничего страшного не произойдет. В случае короткого замыкания сработает защита ограничения тока. Согласно закону Ома: чем больше сопротивление цепи, тем меньше сила тока будет в нем. Следовательно при коротком замыкании будет максимально возможный ток. Напряжение упадет, а сила тока будет той, которую вы ограничили резистором Р2.

Радиодетали для сборки блока питания с регулировкой напряжения и тока на 10А

  • Диодный мост KBPC2510, KBPC3510, KBPC5010
  • Конденсатор С1 4700mf 50V
  • Регулируемый стабилизатор напряжения LM317
  • Транзисторы Т1 MJE13009, T2 IRFP250, IRFP260, T3 КТ815, BD139
  • Переменные резисторы Р1 5К, Р2 1К, Р3 10К
  • Стабилитрон 12V 5W 1N5349BRLG
  • Резисторы R1, R2 200R 0.25W, R3 1K 5W, R4 100R 0.25W, R5 47R 0.25W, R6 0.1R 20W, R7 3K 0.25W
  • Терморезистор R8 B57164-K 103-J сопротивление 10К
  • Светодиоды 5мм красный и зеленый, напряжение питания 3В
  • Радиатор 100х63х33 мм 1шт, радиатор KG-487-17 (HS 077-30) 2шт
  • Вентилятор 70х70 мм

Радиодетали для сборки блока питания с регулировкой напряжения и тока на 25А

  • Диодный мост KBPC2510, KBPC3510, KBPC5010
  • Конденсатор С1 4700mf 50V
  • Регулируемый стабилизатор напряжения LM317
  • Транзисторы Т1 MJE13009, T2 TIP35C, T3 IRFP250, IRFP260, T4 КТ815, BD139
  • Переменные резисторы Р1 5К, Р2 1К, Р3 10К
  • Стабилитрон 12V 5W 1N5349BRLG
  • Резисторы R1, R2, R3 200R 0.25W, R4 1K 5W, R5 100R 0.25W, R6 47R 0.25W, R7 0.1R 20W, R8 3K 0.25W
  • Терморезистор R9 B57164-K 103-J сопротивление 10К
  • Светодиоды 5мм красный и зеленый, напряжение питания 3В
  • Радиатор 100х63х33 мм 1шт, радиатор KG-487-17 (HS 077-30) 2шт
  • Вентилятор 70х70 мм

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать блок питания с регулировкой напряжения и тока

Тиристорный регулятор напряжения простая схема, принцип работы

Тиристор это один из мощнейших полупроводниковых приборов, именно поэтому он часто используется в мощных преобразователях энергии. Но он обладает своей спецификой управления: его можно открыть импульсом тока, а вот закроется он только когда ток опуститься почти до нуля (если быть точнее, то ниже тока удержания). Из этого тиристор в основном применяются для коммутирования переменного тока.

Фазовое регулирование напряжения

Существует несколько способов регулирования переменного напряжения тиристорами: можно пропускать или запрещать на выход регулятора целые полупериоды (или периоды) переменного напряжения. А можно включать не в начале полупериода сетевого напряжения, а с некоторой задержкой — ‘a’. В течении этого времени напряжение на выходе регулятора будет равно нулю, а мощность не будет передаваться на выход. Вторую часть полупериода тиристор будет проводить ток и на выходе регулятора появиться входное напряжение.

Время задержки ещё часто называют углом открывания тиристора, так вот при нулевом угле практически всё напряжение со входа будет попадать на выход, только падение на открытом тиристоре будет теряться. При увеличении угла тиристорный регулятор напряжения будет снижать выходное напряжение.

Регулировочная характеристика тиристорного преобразователя при работе на активную нагрузку приведена на следующем рисунке. При угле равном 90 электрических градусов на выходе будет половина входного напряжения, а при угле 180 эл. градусов на выходе будет ноль.

Читать еще:  Самодельные чпу станки с чертежами

На основе принципов фазового регулирования напряжения можно построить схемы регулирования, стабилизации, а также плавного пуска. Для плавного пуска напряжение нужно повышать постепенно от нуля до максимального значения. Таким образом угол открывания тиристора должен изменяться от максимального значения до нуля.

Схема тиристорного регулятора напряжения

Таблица номиналов элементов

  • C1 – 0,33мкФ напряжение не ниже 16В;
  • R1, R2 – 10 кОм 2Вт;
  • R3 – 100 Ом;
  • R4 – переменный резистор 33 кОм;
  • R5 – 3,3 кОм;
  • R6 – 4,3 кОм;
  • R7 – 4,7 кОм;
  • VD1 .. VD4 – Д246А;
  • VD5 – Д814Д;
  • VS1 – КУ202Н;
  • VT1 – КТ361B;
  • VT2 – КТ315B.

Схема построена на отечественной элементной базе, собрать её можно из тех деталей, которые провалялись у радиолюбителей 20-30 лет. Если тиристор VS1 и диоды VD1-VD4 установить на соответствующие охладители, то тиристорный регулятор напряжения будет способен отдавать в нагрузку 10А, то есть при напряжении 220 В получаем возможность регулировать напряжение на нагрузке в 2,2 кВт.

В устройстве всего два силовых компонента диодный мост и тиристор. Они рассчитаны на напряжение 400В и ток 10А. Диодный мост превращает переменное напряжение в однополярное пульсирующее, а фазовое регулирование полупериодов осуществляет тиристор.

Параметрический стабилизатор из резисторов R1, R2 и стабилитрона VD5 ограничивает напряжение, которое подается на систему управления на уровне 15 В. Последовательное включение резисторов нужно для увеличения пробивного напряжения и увеличения рассеиваемой мощности.

В самом начале полупериода переменного напряжения С1 разряжен и в точке соединения R6 и R7 тоже нулевое напряжение. Постепенно напряжения в этих двух точках начинают расти и чем меньше сопротивление резистора R4, тем быстрее напряжение на эмиттере VT1 перегонит напряжение на его базе и откроет транзистор.
Транзисторы VT1, VT2 составляют маломощный тиристор. При появлении напряжения на база-эмиттерном переходе VT1 больше порогового, транзистор открывается и открывает VT2. А VT2 отпирает тиристор.

Представленная схема достаточно проста, её можно перевести на современною элементную базу. Также можно при минимальных переделках снизить мощность или напряжение работы.

25 thoughts on “ Тиристорный регулятор напряжения простая схема, принцип работы ”

Раз уж мы заговорили о электрических углах, то хочется уточнить: при задержке «а» до 1/2 полупериода (до 90 эл. градусов) напряжение на выходе регулятора будет равным практически максимальному, а уменьшаться начнет только при «а» > 1/2 (>90). На графике — красным по серому начертано! Половина полупериода — не половина напряжения.
У данной схемы один плюс — простота, но фаза на управляющих элементах может привести к непростым последствиям. Да и помехи наводящиеся в электросети тиристорной отсечкой немалые. Особенно при большой нагрузке, что ограничивает область применения данного устройства.
Я вижу только одно: регулировать нагревательные элементы и освещение в складских и подсобных помещениях.

На первом рисунке ошибка, 10 мс должно соответствовать — полупериоду, а 20 мс соответствует периоду сетевого напряжения.
Добавил, график регулировочной характеристики при работе на активную нагрузку.
Вы видимо пишите про регулировочную характеристику когда нагрузкой является выпрямитель с емкостным фильтром? Тогда да, конденсаторы будут заряжаться на максимуме напряжения и диапазон регулирования будет от 90 до 180 градусов.

подобные схемы собирал…все работают безупречно, только больше нравится на кт 117

Залежи советских радиодеталей есть далеко не у каждого. Почему бы не указать «буржуйские» аналоги старых отечественных полупроводниковых приборов (например, 10RIA40M для КУ202Н)?

Тиристор КУ202Н сейчас продают меньше чем за доллар (не знаю, производят ли или старые запасы распродают). А 10RIA40M дорогой, на алиэкспрессе его продают примерно за 15$ плюс доставка от 8$. 10RIA40M имеет смысл использовать только когда нужно отремонтировать устройство с КУ202Н, а КУ202Н не найти.
Для промышленного применения более удобны тиристоры в корпусах TO-220, TO-247.
Два года назад делал преобразователь на 8кВт, так тиристоры покупал по 2,5$ (в корпусе TO-247).

Это и имелось в виду, если ось напряжения (почему-то помечена Р) провести, как на 2-м графике, то станет яснее с градусами, периодами и полупериодами приведенными в описании. Осталось убрать знак переменного напряжения на выходе (оно уже выпрямлено мостом) и моя дотошность будет удовлетворена полностью.
КУ202Н продают сейчас на радиорынках действительно за копейки, причем в исполнении 2У202Н. Кто в теме, поймет, что это военное производство. Наверное распродаются складские НЗ, которым все сроки вышли.

На рынке, если брать с рук могут среди новых подложить и выпаянную деталь.
Быстро проверить тиристор, например КУ202Н можно простым стрелочным тестером, включенным на измерение сопротивлений по шкале в единицы ом.
Анод тиристора соединяем на плюс, катод на минус тестера, в исправном КУ202Н утечки быть не должно.
После замыкания управляющего электрода тиристора на анод стрелка омметра должна отклониться, и остаться в таком положении после размыкания.
В редких случаях такой метод не срабатывает, и тогда для проверки понадобится низковольтный блок питания, желательно регулируемый, лампочка от фонарика, и сопротивление.
Вначале устанавливаем напряжение блока питания и проверяем светится ли лампочка, затем последовательно с лампочкой, соблюдая полярность соединяем наш тиристор.
Лампочка должна загореться лишь после кратковременного замыкания анода тиристора с управляющим электродом через резистор.
При этом резистор нужно подбирать, исходя из номинального открывающего тока тиристора и напряжения питания.
Это самые простейшие методы, но возможно существуют и специальные приборы для проверки тиристоров и симисторов.

кратковременно проверку выдерживают без сопротивления

На выходе напряжение не выпрямлено мостом.Оно выпрямлено только для схемы управления.

На выходе переменка,мост выпрямляет только для схемы управления.

Я бы назвал не регулирование напряжения, а регулирование мощности. Это стандартная схема регулятора освещения, которую раньше собирали почти все. И про радиатор к тиристору загнули. В теории конечно можно, но в практике думаю тяжело обеспечить тепло обмен между радиатором и тиристором для обеспечения 10А.

А какие сложности с теплообменом у КУ202? Вкрутил торцевым болтом в радиатор и все! Если радиатор новый, точнее, резьба не разболтана, даже КТП мазать не надо. Площадь стандартного радиатора (иногда и в комплекте шли), как раз и расчитана на нагрузку 10 А. Никакой теории, сплошная практика. Единственно, что радиаторы должны были находится на открытом воздухе (по инструкции), а при таком подключении сети — чревато. Поэтому закрываем, но ставим кулер. Да, мостовые друг к другу не прислоняем.

Вполне согласен с регулированием отдаваемоей мощности в нагрузку. Тиристор, конечно, не нужно ставить в предельные режимы. А так, моя любимая схема. даже использовал успешно для регулировки в первичной обмотке трансформатора.

Подскажите, что за конденсатор С1 -330нФ?

Наверное правильнее будет написать C1 — 0,33мкФ, можно устанавлиявать керамический или пленочный на напряжение не меньше 16В.

Всем самого доброго! Сначала собирал без транзисторов схемы… Одно плохо — регулировочное сопротивление грелось и выгорал слой графитовой дорожки. Потом собрал эту схему на кт. Первая неудачно — вероятно из-за большого усиления самих транзисторов. Собрал на МП с усилением около 50. Заработала без проблем! Однако есть вопросы…

Я тоже собирал без транзисторов,но ничего не грелось.Это было два резистора и конденсатор,В последствии убрал и конденсатор.Фактически остался переменник между анодом и управляющим,ну и естественно мостик.Использовал для регулировки мощности паяльника,причем как на 220 вольт,так и на первичку трансформатора для паяльника на 12 вольт и все работало и не грелось.Сейчас до сих пор в кладовке лежит в исправном состоянии.У Вас возможно была утечка в конденсаторе между катодом и управляющим для схемы без транзисторов.

Собрал на МП с усилением около 50. Работает! Но стало больше вопросов…

Номиналы R4 и R5 явно перепутаны. Никто не собирал схему в железе?

Можно поконкретнее о диодном мосте. Как направлены диоды?

плюс на право ,минус на лево ))

График неправильный. При 90 градусах *мощность* будет половина. А напряжение будет в корень из двух меньше исходного. Типа от 220 останется 155, а не 110.

А заменить транзисторы на динистор DB3 (стоит 4 рубля) можно? Дайте схему пожалуйста

…а если его — регулировать обороты вентилятора?, (но там индуктивная нагрузка,…. это вопрос).

Самодельный регулятор напряжения на тиристоре — схема для изготовления

Из-за использования в повседневной жизни большого количества электрических приборов (микроволновок, электрочайников, компьютеров и т.д.) нередко возникает необходимость регулировки их мощностей. Для этого применяют регулятор напряжения на тиристоре. Оно имеет простую конструкцию, поэтому собрать его самостоятельно несложно.

Нюансы в конструкции

Тиристор – это управляемый полупроводник. При необходимости он может очень быстро провести ток в нужном направлении. От привычных диодов устройство отличается тем, что имеет возможность контролировать момент подачи напряжения.

Регулятор состоит из трех компонентов:

  • катод – проводник, подключаемый к отрицательному полюсу источника питания;
  • анод – элемент, присоединяемый к положительному полюсу;
  • управляемый электрод (модулятор), который полностью охватывает катод.

Регулятор функционирует при соблюдении нескольких условий:

  • тиристор должен попадать в схему под общее напряжение;
  • модулятор должен получать кратковременный импульс, позволяющий устройству контролировать мощность электроприбора. В отличие от транзистора регулятору не требуется удержание этого сигнала.

Тиристор не применяется в схемах с постоянным током, поскольку он закрывается, если нет напряжения в цепи. В то же время в приборах с переменным током регистр необходим. Это связано с тем, что в подобных схемах имеется возможность полностью закрыть полупроводниковый элемент. С этим справится любая полуволна, если возникнет такая потребность.

Существует несколько схем монтажа устройства. Самый несложный – это навесной тип. При его сборке не используют печатную плату. Не потребуется также специальные навыки при монтаже. Сам процесс занимает мало времени. Поняв принцип работы регистра, будет просто разобраться в схемах и рассчитать оптимальную мощность для идеальной работы оборудования, где тиристор установлен.

Область применения и цели использования

Используют тиристор во многих электроинструментах: строительных, столярных бытовых и прочих. Он играет в схемах роль ключа при коммутации токов, при этом работая от малых импульсов. Выключается только при нулевом уровне напряжении в цепи. К примеру, тиристор контролирует скорость работы ножей в блендере, регулирует быстроту нагнетания воздуха в фене, координирует мощность нагревательных элементов в приборах, а также выполняет другие не менее важные функции.

В схемах с высокоиндуктивной нагрузкой, где ток отстает от напряжения, тиристоры могут не закрываться полностью, что приведет к поломке оборудования. В строительных приборах (дрелях, шлифовальных машинах, болгарках и т.д.) тиристор переключается при нажатии кнопки, которая находится в общем с ним блоке. При этом происходят изменения в работе двигателя.

Тиристорный регулятор отлично работает в коллекторном двигателе, где есть щёточный узел. В асинхронных движках устройство менять обороты не сможет.

Принцип действия

Специфика работы прибора заключается в том, что напряжение в нем регулируется мощностью, в также электроперебоями в сети. Регулятор тока на тиристоре при этом пропускает его только в одном конкретном направлении. Если устройство не отключить, оно так и будет продолжать работать, пока его не выключат после определенных действий.

Изготавливая тиристорный регулятор напряжения своими руками, в конструкции следует предусмотреть достаточно свободного места для установки управляющей кнопки или рычага. При сборке по классической схеме имеет смысл использовать в конструкции специальный выключатель, который при изменении уровня напряжения светит разными цветами. Это обезопасит человека от возникновения неприятных ситуаций, поражений током.

Способы закрывания тиристора

Подача импульса на управляющий электрод неспособна прекратить его работу или закрыть. Модулятор только включает тиристор. Прекращение действия последнего происходит только после того, как на ступени катод-анод прерывается подача тока.

Читать еще:  Герданы из бисера со схемами кузьма натальи

Регулятор напряжения на тиристоре ку202н закрывается следующими способами:

  • Отключить схему от блока питания (батарейки). Устройство при этом не заработает до тех пор, пока не будет нажата специальная кнопка.
  • Размокнуть соединение анод-катод с помощью проволоки или пинцета. Через эти элементы идет все напряжение, поступая в тиристор. Если перемычку разомкнуть, уровень тока окажется нулевым и устройство выключится.
  • Уменьшить напряжение до минимального.

Простой регулятор напряжения

Даже самая простая радиодеталь состоит из генератора, выпрямителя, аккумулятора, а также переключателя напряжения. Такие устройства обычно не содержат стабилизаторов. Сам же тиристорный регулятор тока состоит из таких элементов:

  • диод – 4 шт.;
  • транзистор – 1 шт;
  • конденсатор – 2 шт.;
  • резистор – 2 шт.

Чтобы избежать перегрева транзистора, к нему устанавливают систему охлаждения. Желательно, чтобы последняя имела большой запас мощности, которая позволит заряжать в дальнейшем аккумуляторы с невысокой емкостью.

Способы регулирования фазового напряжения в сети

Изменяют переменное электрическое напряжение при помощи таких электрических приборов, как: тиратрон, тиристор и прочие. При изменении угла этих структур на нагрузку подаются неполными полуволнами, а в результате регулируется действующее напряжение. Искажение вызывает возрастание тока и падение напряжения. Последнее меняет форму из синусоидальной в несинусоидальную.

Схемы на тиристорах

Система включится после того, как на конденсаторе соберется достаточно напряжения. При этом момент открытия контролируется при помощи резистора. На схеме он обозначен как R2. Чем медленнее заряжается конденсатор, тем больше сопротивления у этого элемента. Регулируется электроток через управляющий электрод.

Эта схема дает возможность контролировать полную мощность в устройстве, так как регулируются два полупериода. Это возможно благодаря установке в диодном мосте тиристора, который воздействует на одну из полуволн.

Регулятор напряжения, схема которого представлена выше, имеет упрощенную конструкцию. Контролируется здесь одна полуволна, в то время как другая без изменений проходит через VD1. Работает по аналогичному сценарию.

При работе с тиристором импульс на управляющий электрод следует подавать в определенный момент, чтобы срез фаз достиг требуемой величины. Нужно определять переход полуволны в нулевой уровень, иначе регулировка не будет эффективной.

Тиристорное импульсное зарядное устройство 10А на КУ202

Здравствуйте ув. читатель блога «Моя лаборатория радиолюбителя».

В сегодняшней статье речь пойдет о давно «заюзаной», но очень полезной схеме тиристорного фазоимпульсного регулятора мощности, которое мы будем использовать как зарядное устройство для свинцовых аккумуляторных батарей.

Начнем с того, что зарядное на КУ202 имеет целый ряд преимуществ:
— Способность выдерживать ток заряда до 10 ампер
— Ток заряда импульсный, что, по мнению многих радиолюбителей, помогает продлить жизнь аккумулятору
— Схема собрана с не дефицитных, недорогих деталей, что делает ее очень доступной в ценовой категории
— И последний плюс- это легкость в повторении, что даст возможность ее повторить, как новичку в радиотехнике, так и просто владельцу автомобиля, вообще не имеющего знания в радиотехнике, которому нужна качественная и простая зарядка.

Со временем попробовал доработанную схему с автоматическим отключением аккумулятора, рекомендую почитать Зарядное для автомобильного аккумулятора
В свое время я собирал эту схему на коленке за 40 минут вместе с травкой платы и подготовкой компонентов схемы. Ну хватит рассказов, давайте рассмотрим схему.

Схема тиристорного зарядного устройства на КУ202

Перечень используемых компонентов в схеме
C1 = 0,47-1 мкФ 63В

R1 = 6,8к — 0,25Вт
R2 = 300 — 0,25Вт
R3 = 3,3к — 0,25Вт
R4 = 110 — 0,25Вт
R5 = 15к — 0,25Вт
R6 = 50 — 0,25Вт
R7 = 150 — 2Вт
FU1 = 10А
VD1 = ток 10А, желательно брать мост с запасом. Ну на 15-25А и обратное напряжение не ниже 50В
VD2 = любой импульсный диод, на обратное напряжение не ниже 50В
VS1 = КУ202, Т-160, Т-250
VT1 = КТ361А, КТ3107, КТ502
VT2 = КТ315А, КТ3102, КТ503

Как было сказано ранее схема является тиристорным фазоимпульсным регулятором мощности с электронным регулятором тока зарядки.
Управление электродом тиристора осуществляется цепью на транзисторах VT1 и VT2. Управляющий ток проходит через VD2, необходимый для защиты схемы от обратных скачков тока тиристора.

Резистором R5 определяется ток зарядки аккумулятора, который должен быть 1/10 от емкости АКБ. К примеру АКБ емкостью 55А надо заряжать током 5.5А. Поэтому на выходе перед клемами зарядного устройства желательно поставить амперметр, для контроля за током зарядки.

По поводу питания, для данной схемы подбираем трансформатор с переменным напряжением 18-22В, желательно по мощности без запаса, ведь используем тиристор в управлении. Если напряжение больше- R7 поднимаем до 200Ом.

Так же не забываем что диодный мост и управляющий тиристор надо ставить на радиаторы через теплопроводящую пасту. Так же если вы используете простые диоды типа как Д242-Д245, КД203, помните что их надо изолировать от корпуса радиатора.

На выход ставим предохранитель на нужные вам токи, если вы не планируете заряжать АКБ током выше 6А, то предохранителя на 6,3А вам хватит с головой.
Так же для защиты вашего аккумулятора и зарядного устройства, рекомендую поставить мою схему защиты от переполюсовки на реле или схему на компараторе, которая помимо защиты от переполюсовки защитит зарядное от подключения дохлых аккумуляторов с напряжением менее 10,5В.
Ну вот в принципе рассмотрели схемку зарядного на КУ202.

Печатная плата тиристорного зарядного устройства на КУ202

В собранном виде от Сергея

Удачи вам с повторением и жду ваших вопросов в комментариях

Для безопасной, качественной и надежной зарядки любых типов аккумуляторов, рекомендую универсальное зарядное устройство

Что бы не пропустить последние обновления в мастерской, подписывайтесь на обновления в Вконтакте или Одноклассниках, так же можно подписаться на обновления по электронной почте в колонке справа

Не хочется вникать в рутины радиоэлектроники? Рекомендую обратить внимание на предложения наших китайских друзей. За вполне приемлемую цену можно приобрести довольно таки качественные зарядные устройства

Зарядное устройство 12В 1.3А

Простенькое зарядное устройство с светодиодным индикатором зарядки, зеленый батарея заряжается, красный батарея заряжена.

Есть защита от короткого замыкания, есть защита от переполюсовки. Отлично подойдет для зарядки Мото АКБ емкостью до 20Ач, АКБ 9Ач зарядит за 7 часов, 20Ач — за 16 часов. Цена на это зарядное всего 403 рубля,доставка бесплатна

Этот тип зарядного способен автоматически заряжать практически любые типы автомобильных и мото аккумуляторов 12В до 80АЧ. Имеет уникальный способ зарядки в три этапа: 1. Зарядка постоянным током, 2. Зарядка постоянным напряжением, 3. Капельная дозарядка до 100%.
На передней панеле два индикатора, первый указывает напряжение и процент зарядки, второй указывает ток зарядки.
Довольно качественный прибор для домашних нужд, цена всего 781,96 руб, доставка бесплатна. На момент написания этих строк количество заказов 1392, оценка 4,8 из 5. При заказе не забудьте указать Евровилку

Зарядное устройство для самых разнообразных типов аккумуляторов 12-24В с током до 10А и пиковым током 12А. Умеет заряжать Гелиевые АКБ и САСА. Технология зарядки как и у предыдущего в три этапа. Зарядное устройство способно заряжать как в автоматическом режиме, так и в ручном. На панеле есть ЖК индикатор указывающий напряжение, ток заряда и процент зарядки.

Хороший прибор если вам надо заряжать все возможные типы АКБ любых емкостей, аж до 150Ач

Цена на это чудо 1 625 рублей, доставка бесплатна. На момент написания этих строк количество заказов 23, оценка 4,7 из 5. При заказе не забудьте указать Евровилку

Если какой то товар стал недоступен, пожалуйста напишите в комментарий внизу страницы.
С ув .Admin-чек

Вы все купили для нового проекта? Пора закупиться, пока подешевело

Понижающий Dc-Dc преобразователь XL4016

Вх. напряжение 4-40V

Вых. напряжение 1.25-36V

Макс. мощность 200 Вт КПД: 94%

Размер: 61*41*27 мм

78 комментариев для “Тиристорное импульсное зарядное устройство 10А на КУ202”

Собрал зарядник по Вашей схеме. Для автоматического включения-выключения была добавлена схема контроля заряда HX-M602. Но при токе, больше 4 А, начинает дёргаться стрелка амперметра на +-2 А, что влечёт за собой отключение питания схемой HX-M602 (первичка трансформатора). В чём может быть проблема? Выложил фотоотчёт на сайте (даже дал ссылку на эту страничку, в знак уважения)
https://www.drive2.ru/c/531066866068619702/

Я не знаю. А без этого модуля стабильно работает?

Я за диодным мостом ещо поставил кулер от БП ПК для принудительного охлаждения тиристора! Может он мешает?:)

По идеи он не должен мешать.попробуйте подключить чисто схему зарядного без излишеств
А вот с охлаждением после диодного моста поставьте еще один диод и подключите к нему вентилятор и небольшую емкость, 470мкф

Добавил диод на кулер… Нет эффекта! Добавил конденсатор 470 мкФ на 200 В (какой нашел) эффект стал заметен! Но еще не могу понять почему при 6-7 А горят предохранители на 10 А. Хочу на вход первички трансформатора поставить варистор и конденсатор на 0,5 мкФ 300 В! Спасибо за советы!

Прибор не точно мерит, возможно там больше 10. трансформатор 300Вт это много для тиристора ку202

Доброго времени суток. Собрал. На лампах работает, а на аккумуляторе ток не идет. Поменял диод на У.Э, менял тиристор и различные варианты резисторов R7, R8. В чем может быть причина?

НЕ знаю даже. Может че то не туда припаяли?

Схема рабочая! У меня уже с доработками полгода работает!

Здравствуйте, хотел повторить вашу схему зарядки, но прежде спрошу правильно ли я понял что что если я резистор R7 заменю на переменный, то смогу устанавливать необходимое мне напряжение, ну естественно не выше того что выдает трансформатор. Просто хотклось бы имень как минимум 3 рабочих величин напряжегия 14,4 ; 15,2; 16 вольт для разных типов аккумуляторов. Заранее спасибо за ответ.

Это обычный фазоимпульсный регулятор тока. Хотите что то универсальное, соберите это Зарядное для автомобильного аккумулятора , или это Блок питания, зарядное из бесперебойника

По мере нагрева тиристора, может пробиться, дать максимальный ток. Если охлаждение тиристорра будет слабое, эта схема будет опасна!

Ne racionalnaya schema vremen vseobshego dificita. Razve seytchas problemy c tiristorami? Zatchem ogorod s diodami? Da i tiristory sleduet primenity normalynie, amper na 20…30.

Не дифицит. зато надежно

Добавить комментарий Отменить ответ

Меня зовут Эдуард и я рад приветствовать Вас в моей мастерской

Рекомендую воспользоваться Меню снизу или Поиском по сайту

А также не забудьте подписаться на обновления сайта, что бы быть всегда в курсе.

Приятного изучения материала!

Электроника и электрика

    • Азбука радиолюбителя
    • Инструменты электронщика
    • Высоковольтный генератор
    • Датчики
    • Авто-Мото
    • Электродвигатели
    • Мигалки и пищалки
    • Полезное из интернета
    • Справочник компонентов
    • Источники питания
      • Зарядные устройства
      • Импульсные блоки питания
      • Полезные памятки об источниках питания
      • Преобразователи 220В
      • Примочки в блоках питания
      • Регулятор напряжения, тока
      • Сварочные аппараты
    • Аудиоапаратура
      • Индикаторы звука
      • Предварительные усилители звука
      • Примочки для электрогитары
      • Регуляторы тембра
      • Транзисторный усилитель звука
      • Усилители звука автомобильные
      • Усилители звука на микросхемах
    • Ремонт Электроники
      • Ремонт Аудио Видео
      • Ремонт блока питания
      • Ремонт бытовой техники
      • Ремонт Телефонов
  • Компьютеры
    • Настройка
    • Примочки для ПК
    • Ремонт
  • Альтернативная энергетика
    • Ветрогенератор

Прочие темы

Подписаться на обновления

Реклама

Инструмент дешевле тут

Купить сейчас со скидкой

Мультиметр AN8205

Характеристики:
Вольтметр AC/DC до 600В
Амперметр DС до 10A
Омомеметр до 2МОм
Прозвонка диодов
Тест КУ транзисторов
Подсветка экрана

Цена 457 руб.

Вы нашли нужную информацию?! Внесите вклад в развитие сайта, пожертвовав любую сумму!

Блок питания на тиристоре схема

Лабораторный источник питания с тиристорным предрегулятором

Автор: zverotechnik
Опубликовано 24.09.2019
Создано при помощи КотоРед.
Участник Конкурса «Поздравь Кота по-человечески 2019»

Всем известно, что сделать блок питания — легко. А вот сделать хороший блок питания — не очень.

Читать еще:  Схема мощного стабилизатора напряжения на 12 вольт

Линейные источники питания сильно нагреваются, рассеивая огромную мощность на регулирующих элементах. Отводы от обмотки трансформатора плюс реле, у которых со временем подгорает от условий работы. Не просто найти подходящий трансформатор. Громоздкие схемы измерения и управления этими реле. А если ИП двухполярный?

Импульсный ИП — это выход, но довольно сложно собрать самому схему, которая будет выдавать напряжение вплоть от нуля, со стабилизацией тока, при этом преобразуя сетевое напряжение 220 вольт.

Существует интересный вариант со схемой Трансформатор — Импульсный предрегулятор — Линейный стабилизатор со своими достоинствами и недостатками, но на котором хотелось бы остановиться.

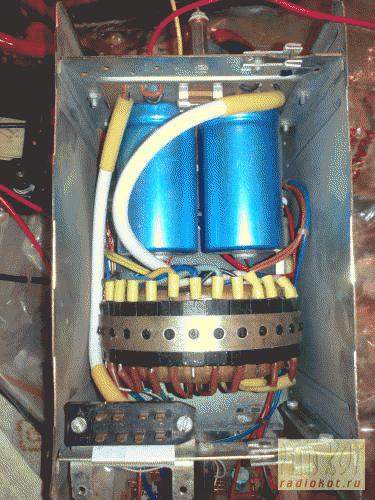

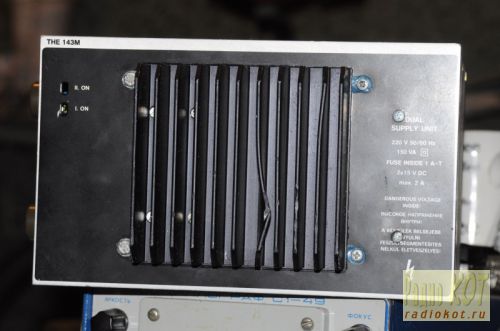

Мне попал в руки модуль питания от аппаратуры BEAG, из которого я сразу решил сделать двухполярный блок питания по вышеописанному принципу.

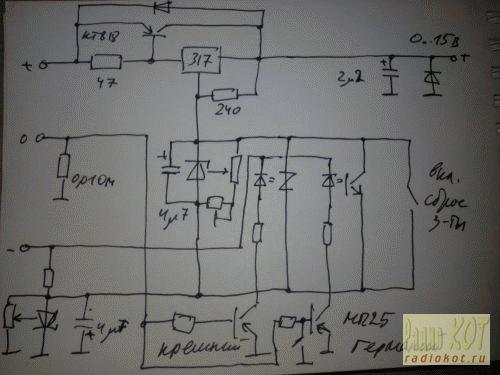

Начнем со схемы линейного стабилизатора — это LM317 с PNP транзистором (выход снимается с коллектора, без просадки напряжения на резисторе).

Отрицательное смещение задается микросхемой 431.

Также можно видеть, что вместо традиционного потенциометра в регулирующей цепи 317 стоит еще один «управляемый стабилитрон» на 431. Он там нужен для того, чтобы можно было поставить любой потенциометр с любым сопротивлением. Помимо этого, изменяется характеристика регулировки напряжения, она становится более удобной, похожей на экспоненциальную — удобно выставлять маленькие напряжения до 1 В.

Защита устроена крайне примитивно — датчик тока 0,01 Ом, с которого сигнал идет на переходы кремниевого и германиевого транзисторов, напряжения открывания которых 0,6 и 0,2 вольт соответственно.

В цепи коллектора кремниевого транзистора — симисторная оптопара, при токе 6 А она открывается и блокирует выход, закорачивая 431. Триггерная защита, сбрасывается кнопкой.

В цепи коллектора германиевого транзистора — обычная оптопара, при токе 2 А она открывается и ограничивает ток на уровне 2 А. Она отключаемая.

При нажатой кнопке выходное напряжение практически равно нулю, поэтому она используется и для коммутации нагрузки.

Итак, теперь самое интересное — нам нужно, чтобы на входе линейного регулятора напряжение было на 3 вольта больше, чем на выходе, чтобы минимизировать нагрев. В этом нам поможет т.н. предрегулятор.

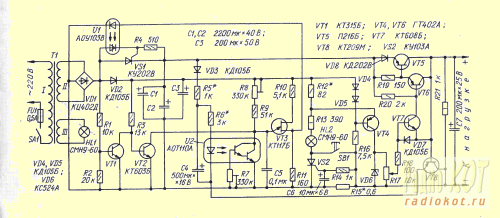

Это распространенная схема, которая существует во множестве вариантов, также вместо составного транзистора частенько используется и полевой. Компаратор сравнивает напряжение на входе и выходе, открывает и закрывает транзистор в ключевом режиме, таким образом разность на входе и выходе не составляет больше 3,7 вольт (задается стабилитронами).

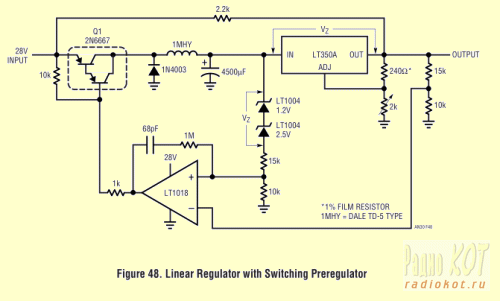

Следующим этапом эволюции стал управляемый ШИМ. Много теории есть в описании к отечественной разработке.

Я остановился на следующем варианте. Был интерес использовать именно симисторы.

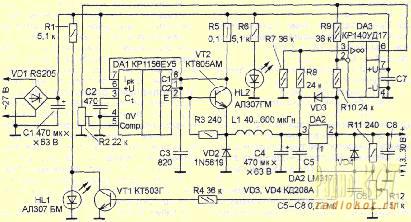

Экономичный блок питания
Автор Кудинов Г., Савчук Г. Год 1986 Номер 05

Данный вариант, на мой взгляд, куда грамотнее и изящнее. Вкратце принцип работы таков — на транзисторе кт117 выполнен генератор, синхронизированный с сетевой частотой 50 Гц. В начале полупериода генератор запускается и выдает импульс через некоторый промежуток времени. Данный промежуток зависит от разности входа и выхода линейного стабилизатора. Чем она больше, тем больше и данный промежуток. Чем больше разность, тем позже откроется тиристор, тем меньшая амплитуда окажется на входе стабилизатора. Если входное напряжение мало, тиристор открывается раньше. Более подробно написано в журнале.

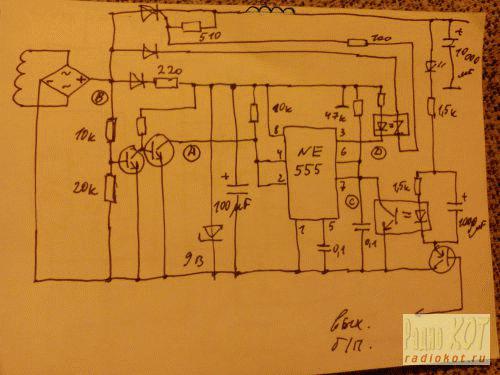

Я переделал эту схему, используя таймер 555.

Принцип тот же, но вместо транзистора — таймер 555.

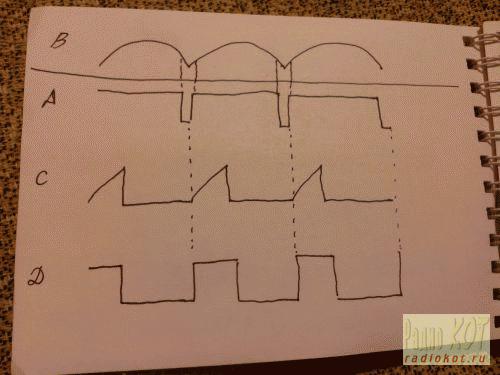

Ниже по графикам станет яснее принцип работы. В точке А синхроимпульсы 50 Гц. В точке С заряжается конденсатор. Чем больше открыта оптопара (читай — разность напряжений), тем медленнее он заряжается. Симистор открывается по спаду сигнала в точке D.

Дроссель необходим для того, чтобы сгладить импульс тока в момент открывания симистора. Дроссели намотал пока временные на кольцах невыясненного происхождения, индуктивность 0,28mH проводом МГТФ 1мм, возможно придется подбирать другой сердечник.

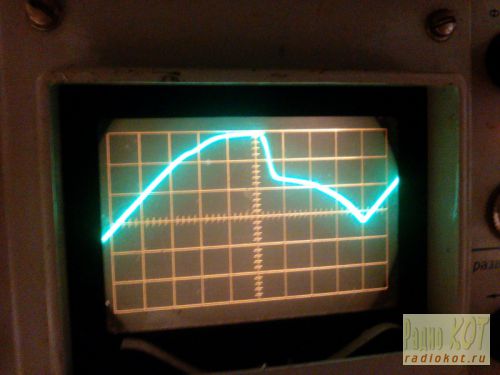

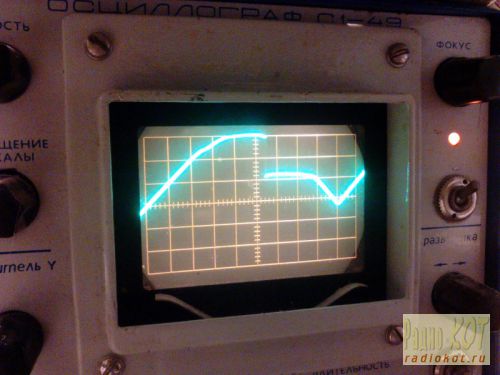

Осциллограмма после диодного моста, без дросселя. 5в/дел

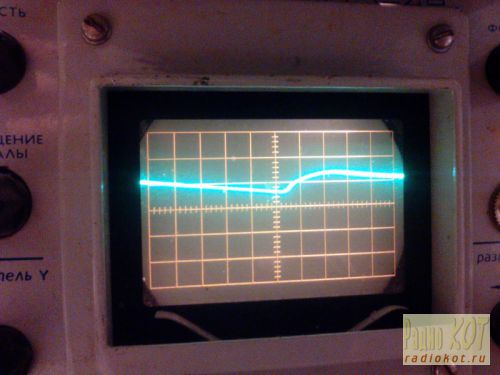

На конденсаторе фильтра, 5в/дел.

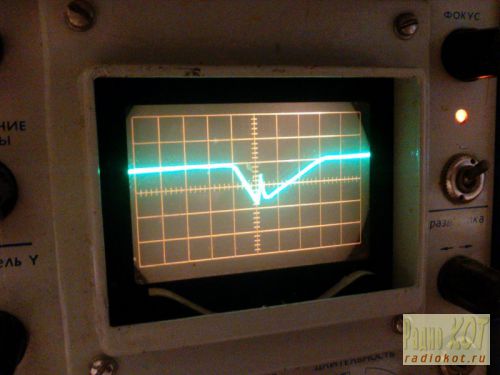

Пульсации на выходе, 5 вольт 4 А , 0,05В/дел

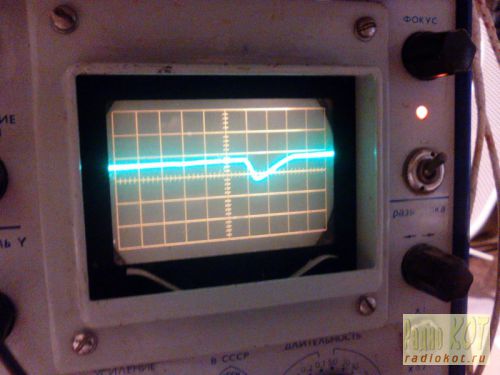

Пульсации на выходе, 5 В 2 А 0,05 В/дел

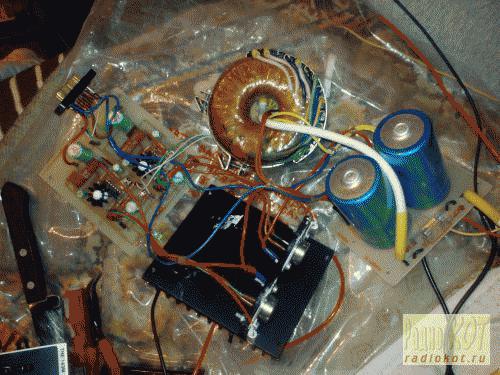

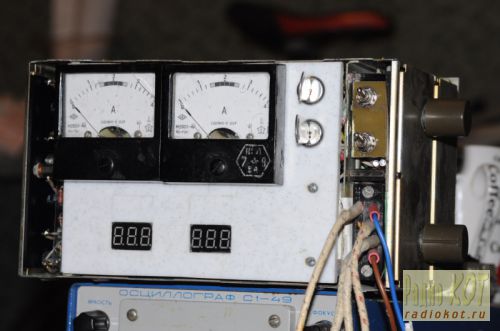

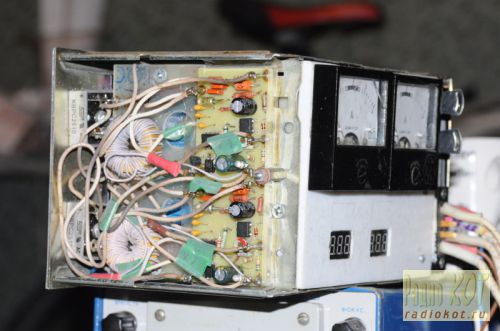

Несколько фото получившейся конструкции.

Панель сделана из разделочной доски цвета белый мрамор. Амперметры с напечатанной шкалой. Вольтметры китайские.

Вместо кнопок применены выключатели в виде замочков с ключами — это те самые кнопки, которые закорачивают управляющий вход LM317. Если надо включить питание, поворачивается ключ. Ими же и сбрасывается защита.

Отдельных переключателей на выход нет — для них нет места, к тому же лишнее падение напряжения на подгоревших контактах нам ни к чему.

Два тумблера коммутируют защиту на 2 А, напряжение регулируется двумя проволочными потенциометрами на 10 кОм (сбоку справа).

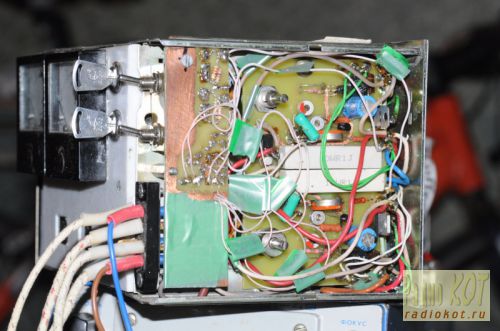

Слева размещены предрегуляторы, дроссели и диодные мосты.

Применение предрегулятора дало результат, были проведены измерения температур радиатора и трансформатора при следующих условиях: Выходное напряжение 5 вольт, ток 2 А в течении 30 мин. Начальная температура трансформатора 40°.

Без предрегулятора Температура радиатора 64°, трансформатора 48°.

С предрегулятором — соответственно, 47° и 50°.

Еще одно измерение проведено при напряжении 5 вольт, ток 3,5 А, время 20 мин. Начальная температура трансформатора 43°.

Без предрегулятора температура радиатора 79°, трансформатора 58°.

С предрегулятором — соответственно, 60° и 62°.

Соответственно, вывод таков — нагрев радиатора существенно меньше, нагрев трансформатора незначительно больше.

Учитываем то, что трансформатор может выдать всего 17 вольт. А если бы он выдавал 30? На радиаторе можно было бы кулинарить вовсю. В то время как для предрегулятора ничего бы существенно не изменилось — падение на транзисторе осталось бы тем же.

Мощный блок питания.

Как-то работал я в одном троллейбусном парке по ремонту электрооборудования. Наша мастерская размещалась на втором этаже в здании на территории парка. Ремонтировали и проверяли мы троллейбусное электро и радиооборудование.
И вот для того, чтобы проверить исправность мощного электрооборудования и троллейбусных преобразователей, мужики таскали тяжёлые АКБ с троллейбусов, да ещё на второй этаж.
Лень, как говориться — двигатель прогресса, мне такими вещами заниматься не с руки, да и мужикам порядком надоело, и вот благодаря этому, родилась идея найти замену этим занятиям и сделать достаточно мощный блок питания, при помощи которого можно было бы проверять на работоспособность любое троллейбусное электрооборудование.

В гараже у меня был мощный блок питания, и вот по такой-же схеме я и решил собрать подобное устройство для нужд троллейбусного парка, который был бы мне в помощь, да и мужикам на радость.

Данная схема представляет собой мощный блок питания, где в качестве регулирующих элементов используются тиристоры. Вся мощность этого блока питания ограничена только силовым трансформатором и тиристорами.
Если поставите более мощный трансформатор и тиристоры, то соответственно и выходной ток этого блока питания увеличится.

Блок питания собран был в основном из деталей списанной и разобранной оргтехники и из того, что там же и нашлось. А нашёлся там в хламе готовый трансформатор от бесперебойника UPS-1200, который выдаёт 2х30Вольт, тиристоры VS1 — VS2 Т50 на 50А, можно вместо них использовать любые на ток не менее 40А, а если планируется ток нагрузки меньше, то конечно можно ставить тиристоры и с меньшим током.
Дроссель L1 был так-же найден в радио-хламе от неизвестного устройства, на вид магнитопровод, как от ТСШ-160 (ТСШ-170) и окно было полностью заполнено обмоткой, проводом диаметром 3 мм с зазором 1,5-2,0 мм, довольно мощный на вид дроссель.
Если не найдёте готовый дроссель, то можно сделать его самостоятельно.
Сердечник можно взять от любого силового трансформатора, мощностью от 100-120 вт, лучше Ш-образной формы (ШЛ) и намотать обмотку проводом диаметром 2,0-3,0 мм (набором проводов), или даже подойдут и сердечники и П и ПЛ. На них можно намотать обмотку и на одном каркасе до заполнения окна, или разделить её на два каркаса и соединить потом половины последовательно ( начало с началом или конец с концом) и собрать сердечник с аналогичным зазором.
Трансформатор TV2 был взят от какого то транзисторного радиоприёмника, это согласующий трансформатор. Можно использовать любой, подобного назначения, или намотать его самостоятельно на небольшом сердечнике, по данным, которые имеются в справочниках по транзисторным радиоприёмникам, журналах «Радио» или в интернете.
Минимальное выходное напряжение блока питания получилось около 1,5В, максимальное под полной нагрузкой 30 Вольт. Блок питания довольно стабильно его держит.

Работает БП, как я сказал, очень стабильно.
Транзистор VT2 формирует «пилу» для работы ШИМ, синхронизируемой с сетью через транзистор VT1.
Конденсатор С7 желательно подобрать по линейной форме «пилы» на нём. Конденсаторы фильтра С11-С12 я ставил по 2200 мкФ 50 вольт, на схеме указана их минимальная ёмкость.
На К140УД7 формируются импульсы которые уже управляют тиристорами через составной (Дарлингтона) транзистор VT3.

Вместо К140УД7 можно поставить К140УД6, К140УД8 и практически любые другие, подходящих по напряжению питания и под сопротивление нагрузки не хуже 2 кОм. К напряжению питания эти микросхемы не критичны, по этому в качестве КС515 можно использовать любые другие стабилитроны на напряжение стабилизации от 12Вольт до 15Вольт (Д814Г, Д814Д, КС512) или импортные.
Транзисторы VT1-VT2 можно использовать любые, соответствующей структуры, и вместо VT3 можно так-же использовать любые Дарлингтона соответствующей структуры, например от старых матричных принтеров, они там используются для управления шаговыми двигателями.

Можно попробовать вместо VT3 использовать МОСФЕТ с N-каналом, тогда подойдёт любой операционный усилитель, единственно что нужно — ёмкость С13 уменьшить до 10нФ, резистор R12 увеличить до 100кОм.

Конденсатор С8 даёт устойчивость работы тиристоров на малых токах нагрузки и плавную подачу напряжения после включения БП в сеть.

Печатную плату я не делал, весь монтаж выполнил навесным на небольшой плате, к которой приклеил электролитические конденсаторы и в основном использовал их выводы, как монтажные точки.

Данная схема управления также была использована и в зарядных устройствах для автомобильных аккумуляторов.
Выходное напряжение вторички силового трансформатора, тогда вполне хватит и 2х15-18 вольт, с допустимым током, которым вы планируете заряжать аккумуляторы.
Тиристоры для зарядного устройства достаточно будет на 10-25 ампер и дроссель L1 из схемы можно исключить.

В качестве регулировочного резистора (R10) в таких целях я стараюсь использовать проволочные, они надёжнее, особенно для гаража или там, где имеются перепады температуры и влажности.
Тиристоры установлены на алюминиевой пластине, которая используется как крепление тиристоров, как контакт и как теплоотвод.

Да, если влом Вам будет мотать согласующий трансформатор и не найдёте его готовым, то схему управления тиристорами можно будет сделать и по такому варианту.

Трансформатор в этом случае можно не ставить. Оптроны я брал самые ходовые из серии 817, которые в компьютерных блоках питания стоят, и управляли они тиристорами Т122-25. Такая схема тоже вполне нормально работала.

Да, эту схему я не проверял на работоспособность с мощными тиристоры и со старыми тиристорами советского производства. Я не знаю как она будет с ними работать.
Там просто при небольшом выходном напряжении нужно и ток удержания держать, и ток управления тоже, иначе хаотически пропускаются периоды и трансформатор начинает дёргаться и цыкать.
Чтобы тиристоры в этом случае были нормально открыты (протекал по ним необходимый ток удержания), можно поставить до амперметра (параллельно конденсаторам С11-С12) нагрузочный резистор соответствующей мощности, который и обеспечил бы при минимальном выходном напряжении необходимый ток удержания для тиристоров, и который бы выдержал и максимальное выходное напряжение.

Защиту в этом блоке питания я не делал, потому что сложную делать было не хотелось, а простая обычно срабатывать не успевает. Просто поставил совдеповские тиристоры, которые гораздо надёжнее транзисторов, да и тиристоры когда попадаются халявные, то можно их и по мощнее с запасом поставить.

Удачи Вам в творчестве и всего наилучшего!

Ссылка на основную публикацию
Adblock
detector
×
×
